KDC-2027SG - Autoradio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio
Marque	KENWOOD
Modèle	KDC-2027SG
Dimensions d'installation (L x H x P)	182 x 53 x 155 mm
Poids	1,4 kg
Alimentation	14,4 V CC (11-16 V admissible)
Courant absorbé	10 A (fusible 10 A)
Tension de fonctionnement	14,4 V CC
Puissance de sortie maximale	45 W x 4
Puissance de sortie DIN (45324, +B=14,4 V)	28 W x 4
Récepteur tuner	FM / MW / LW
Plage de fréquence FM	87,5 – 108,0 MHz (espacement 50 kHz)
Plage de fréquence MW	531 – 1611 kHz (espacement 9 kHz)
Plage de fréquence LW	153 – 281 kHz
Lecteur CD	Oui (CD, CD-R, CD-RW finalisés)
Rapport signal/bruit (CD)	93 dB
Sortie préampli	2000 mV / 10 kΩ (impédance ≤ 600 Ω)
Façade amovible	Oui (antivol)
Fonctions audio	System Q, Loudness, Atténuateur, Balance, Réglage des graves/médiums/aigus
Horloge	Affichage et réglage
Indicateur DSI	Clignotant rouge (antivol)
Connecteurs	ISO (alimentation et haut-parleurs), antenne AM/FM, entrée TEL MUTE
Nettoyage des contacts	Chiffon sec et doux
Température de fonctionnement	0 °C à 40 °C (hors condensation)

FOIRE AUX QUESTIONS - KDC-2027SG KENWOOD

Comment réinitialiser l'autoradio KDC-2027SG ?

Appuyez sur la touche de réinitialisation située sur l'appareil avec un stylo ou un objet fin. Cela restaure les paramètres d'usine et résout les dysfonctionnements du microprocesseur.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez le fusible (10 A) et remplacez-le si nécessaire. Assurez-vous que le câble d'allumage (rouge) est connecté à une source alimentée par le contact. Si le véhicule n'a pas de position ACC, branchez-le sur une source constante.

Comment enlever la façade amovible ?

Appuyez sur la touche de déverrouillage située sur la façade. Tirez doucement la façade vers vous. Rangez-la dans son boîtier de protection pour éviter tout dommage.

Que faire si un CD ne se lit pas ?

Vérifiez que le CD est inséré avec l'étiquette vers le haut. Nettoyez-le du centre vers l'extérieur avec un chiffon doux. Assurez-vous qu'il n'est pas rayé ou déformé. Les CD-R/RW doivent être finalisés.

Comment régler l'horloge ?

Appuyez sur [CLK] pour afficher l'horloge. Maintenez [ADJ] enfoncé pendant 2 secondes jusqu'à ce que l'affichage clignote. Utilisez [FM] ou [AM] pour les heures, [◀◀] ou [▶▶] pour les minutes. Appuyez sur [CLK] pour confirmer.

Pourquoi la réception radio est-elle mauvaise ?

Vérifiez que l'antène est déployée et que le câble de commande d'antenne (bleu/blanc) est connecté. Changez de mode d'accord (AUTO 1, AUTO 2, Manuel) pour améliorer la réception.

Comment utiliser la fonction System Q ?

Sélectionnez une source (tuner ou CD). Appuyez sur [Q] pour choisir un préréglage sonore : Flat, Rock, Top 40, Pops, Jazz, Easy. Ajustez ensuite les graves/médiums/aigus avec [AUD] si nécessaire.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez les connexions des haut-parleurs (polarité et impédance). Assurez-vous que les fils ne sont pas pincés. Centrez les réglages de balance et de fader. Réinitialisez l'appareil si nécessaire.

Comment mémoriser une station de radio ?

Sélectionnez la bande (FM1/2/3 ou AM). Réglez la fréquence souhaitée. Maintenez enfoncée une touche [1] à [6] pendant au moins 2 secondes. Le numéro préréglé clignote une fois pour confirmer.

L'appareil émet de la fumée ou une odeur étrange, que faire ?

Mettez immédiatement l'appareil hors tension et consultez un revendeur KENWOOD. N'utilisez plus l'appareil jusqu'à ce qu'il soit inspecté par un professionnel.

MODE D'EMPLOI KDC-2027SG KENWOOD

Précautions de sécurité......21

Au sujet des CD ......23

Caractéristiques générales......24

Alimentation

Sélectionner la source

Volume

Atténuateur

Bruit

System Q

Commande du son

Réglage des enceintes

Affichage de l'horloge

Régler l'horloge

DSI (Disabled System Indicator)

Façade antivol

Fonctions du tuner ......27

Mode d'accord

Accord

Réception monaurale

Mémoire de station pré-réglée

Entrée en mémoire automatique

Accord pré-réglé

Caractéristiques du lecteur CD....29

Lire un CD

Avance rapide et retour

Recherche de plages

Répétition de plage

Balayage des plages

Lecture aléatoire

Accessoires....31

Procédure d'installation ......31

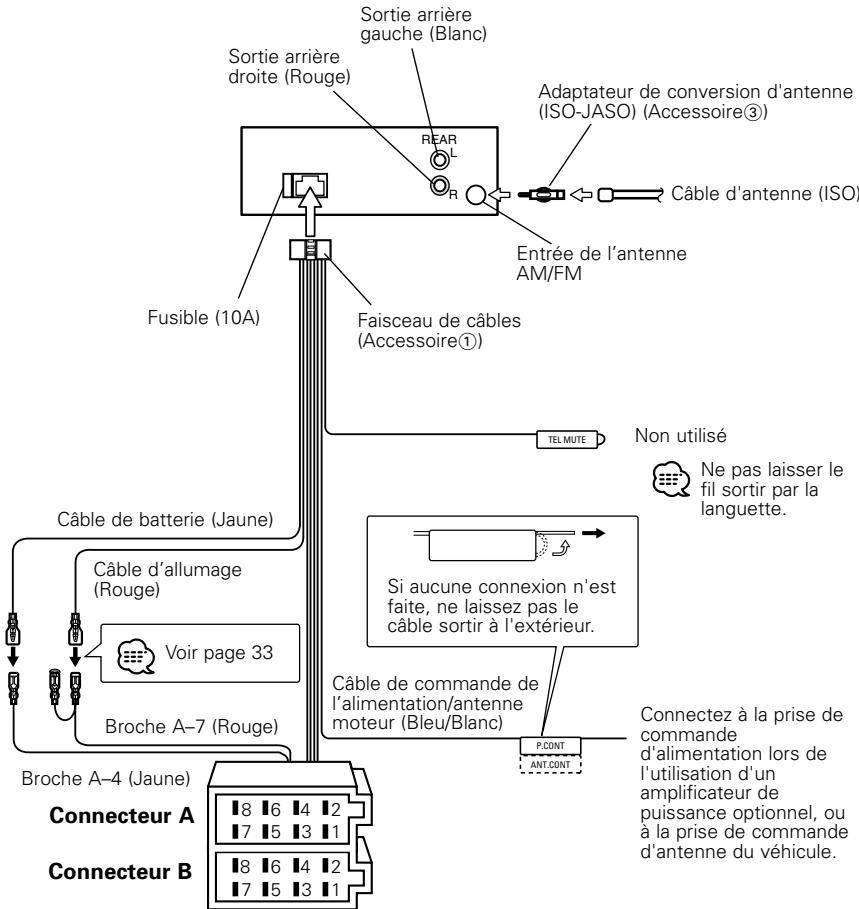

Connexion des câbles sur les prises....32

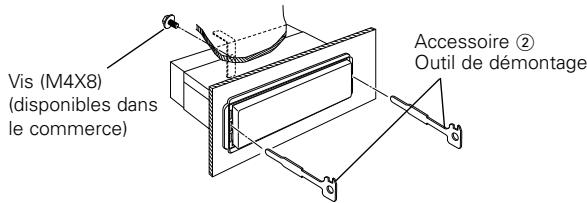

Installation ....33

Guide de depannage......35

Spécifications ......37

▲AVERTISSEMENT

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Insérez l'appareil à fond jusqu'à ce qu'il soit complètement calé. Sinon, il risquerait d'être projeté en cas de collisions ou de cahots.
• Si vous prolongez un câble d'alimentation, de batterie ou de masse, assurez vous d'utiliser un câble pour automobile ou un câble avec une section de 0,75mm ² (AWG18) afin d'éviter tous risques de détérioration ou d'endommagement du revêtement des câbles.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Faites attention de ne pas vous prendre les doigts entre la façade et l'appareil.
• Faites attention de ne pas laisser tomber l'appareil ou lui faire subir de chocs importants. L'appareil risque de se casser ou de se fêler car il contient des parties en verre.
• Ne touchez pas le cristal liquide si l'affichage LCD était endommagé ou cassé à cause d'un choc. Le cristal liquide peut être dangereux pour votre santé et même mortel. Si le cristal liquide de l'affichage LCD entrait en contact avec votre corps ou un vêtement, lavez-le immédiatement avec du savon.

▲ATTENTION

Pour éviter tout dommage à l'appareil, veuillez prendre les précautions suivantes:

• Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC.
• N'ouvrez pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé.
• Ne placez pas la façade amovible ou le boîtier de la façade dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez aussi les endroits trop poussiéreux et où la façade risque d'être éclaboussée.
• Pour éviter toute détérioration, ne touchez pas les contacts de l'appareil ou de la façade avec les doigts.
• Ne faites pas subir de chocs excessifs à la façade car elle fait partie d'un équipement de précision.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.
• Ne placez aucun objet entre la façade et l'appareil.
• Pendant l'installation, n'utilisez aucunes autres vis que celles fournies. L'utilisation de vis incorrectes pourrait endommager l'appareil.

Ne chargez pas de CD de 8 cm (3 pouces) dans la fenêtre à CD

Si vous essayez de charger un CD de 8 cm avec son adaptateur dans l'appareil, l'adaptateur peut se séparer du CD et endommager l'appareil.

REMARQUE

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, essayez d'abord d'appuyer sur la touche de réinitialisation. Si cela ne résout pas le problème, consultez votre revendeur Kenwood.

Touche de réinitialisation

• Les caractères de l'affichage LCD peuvent devenir difficiles à lire quand la température est inférieure à 5 °C (41 °F).
• Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui réellement affiché sur l'appareil et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Condensation sur la lentille

Juste après avoir mis le chauffage de la voiture par temps froid, de l'humidité risque de se former sur la lentille à l'intérieur du lecteur CD (voile). La reproduction de CD peut être impossible. Dans ce cas, retirez le disque et attendez que l'humidité s'évapore. Si l'appareil ne fonctionne toujours pas normalement après quelques temps, consultez votre revendeur Kenwood.

Nettoyage des contacts de la façade

Si les contacts de l'appareil ou de la façade deviennent sales, essuyez-les avec un tissu sec et doux.

Nettoyage de l'appareil

Si le panneau avant de cet appareil est taché, essuyez-le avec un chiffon sec et doux comme ceux au silicone. Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et ensuite essuyez toute trace de ce produit.

La pulvérisation directe de produit de nettoyage sur l'appareil risque d'afacter les pièces mécaniques. L'utilisation d'un chiffon rugueux ou d'un liquide volatile tel que solvant ou alcool pour essuyer le panneau avant peut rayer la surface ou effacer des caractères.

Nettoyage de la fente à CD

De la poussière peut s'accumuler dans la fenêtre à CD, nettoyez-la occasionnellement. Vos CD peuvent être rayés si vous les introduisez dans une fenêtre poussièreuse.

Marquage des produits utilisant un laser (Sauf pour certaines régions)

L'étiquette est attachée au chassis/boîtier de l'appareil et indique que l'appareil utiliser des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un Etat membre de l'UE.

Manipulation des CD

- Ne pas toucher la surface d'enregistrement d'un CD.

• Les CD-R et CD-RW sont plus fragiles que les CD de musique normaux. Utilisez un CD-R ou un CD-RW après avoir lu les mises en garde sur l'emballage, etc.
• Ne pas coller de ruban adhésif et autre sur les CD. Ne pas non plus utiliser de CD avec du ruban collé dessus.

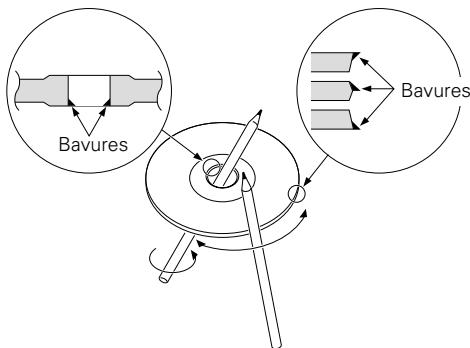

Lors de l'utilisation d'un nouveau CD

Si le trou central ou le bord extérieur du CD comporte des bavures, ne l'utiliser qu'après les avoir retiré avec un stylo à bille ou autre.

Accessoires de CD

Ne pas utiliser d'accessoires de type disque CD.

Nettoyage de CD

Nettoyez un CD en partant du centre vers l'extérieur.

Pour retirer les CD de cet appareil, les extraire à l'horizontale.

CD qui ne peuvent être utilisés

- Les CD non circulaire ne peuvent être utilisés.

• Les CD comportant des colorations sur la surface d'enregistrement ou sales ne peuvent être utilisés.
• Cet appareil ne peut lire que les CD comportant DIGITAL AUDIO RECOMABLE COMPACT COMPACT COMPACT DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC DISC
  Il ne peut jouer les disques qui ne comportent pas la marque.

- Un CD-R ou CD-RW qui n'a pas été finalisé ne peut être lu. (pour le procédé de finalisation, veuillez consulter votre programme de gravure de CD-R/CD-RW et les instructions du manuel d'utilisation de votre graveur de CD-R/CD-RW).

Rangement des CD

• Ne pas les placer à la lumière solaire directe (sur le siège ou tableau de bord, etc.) et dans les endroits où la température est élevée.
• Rangez les CD dans leur boîtier.

Touche de déverrouillage

Alimentation

Allumer l'alimentation

Appuyez sur la touche [SRC].

Eteindre l'alimentation

Appuyez sur la touche [SRC] pendant au moins 1 seconde.

Sélectionner la source

Appuyez sur la touche [SRC].

Source requise	Affichage
Tuner	"TUnE"
CD	"CD"
Veille (Mode éclairage seulement)	"STBY"

Volume

Augmenter le volume

Appuyez sur la touche [^].

Baisser le volume

Appuyez sur la touche [∨].

Atténuateur

Baisser le volume rapidement.

Appuyez sur la touche [ATT].

Chaque fois que l'on appuie sur cette touche, l'Atténuateur est activé ou désactivé.

Lorsqu'il est activé, l'indicateur "ATT" clignote.

Bruit

Compenser les graves et les aigus lorsque le volume est bas.

Appuyez sur la touche [LOUD] pendant au moins 1 seconde.

Chaque fois que l'on appuie sur la touche pendant au moins 1 seconde, le système Bruit est activé ou désactivé.

Lorsqu'il est activé, l'indicateur "LOUD" est allumé.

System Q

Vous pouvez rappeler le meilleur réglage de son pré-réglé pour différents types de musique.

1 Sélectionnez la source à régler

Appuyez sur la touche [SRC].

2 Sélectionnez le type de son

Appuyez sur la touche [Q].

Chaque fois que l'on appuie sur la touche, le réglage du son change.

Réglage du son	Affichage
Flat (Normal)	"FLAT"
Rock	"ROCK"
Top 40	"TP40"
Pops (Musique pop)	"POPS"
Jazz	"JAZZ"
Easy (Ambiance)	"EASY"

• Chaque valeur de réglage est changée avec le (page 26).
  D'abord, sélectionnez le type d'enceinte avec le Réglage des enceintes.
• Lorsque le réglage du System Q est changé, les Graves, Fréquences moyennes et Aigus configurés dans la commande du son remplacent les valeurs du System Q.

Commande du son

1 Sélectionnez la source pour l'ajustement

Appuyez sur la touche [SRC].

2 Entrez en mode de commande du son

Appuyez sur la touche [AUD] pendant au moins 1 seconde.

3 Sélectionnez l'élément audio pour l'ajustement

Appuyez sur la touche [FM] ou [AM].

Chaque fois que l'on appuie sur la touche, les éléments qui peuvent être ajustés défilent de la manière décrite ci-dessous.

4 Ajustez l'élément audio

Appuyez sur la touche [◀◀] ou [▶▶].

Elément d'ajustement	Affichage	Gamme
Niveau des graves	"BAS"	-8 — +8
Niveau des fréquences moyennes	"MID"	-8 — +8
Niveau des aigus	"TRE"	-8 — +8
Balance	"BL"	Gauche 15 — Droite 15
Balance avant/arrière	"FD"	Arrière 15 — Avant 15

5 Sortez du mode de commande du son

Appuyez sur la touche [AUD].

Réglage des enceintes

Accord fin pour que la valeur du System Q soit optimale en réglant le type d'enceinte.

1 Entrez en Veille

Appuyez sur la touche [SRC]. Sélectionnez l'affichage "STBY".

2 Entrez en mode de réglage des enceintes

Appuyez sur la touche [Q].

3 Sélectionnez le type d'enceinte

Appuyez sur la touche [◀◀◀] ou [▶▶▶].

Chaque fois que l'on appuie sur la touche, le réglage change de la manière suivante.

Type d'enceinte Affichage

ETEINT	"SP-F"
Pour enceinte OEM	"SP-O"
Pour enceinte 6 & 6x9 pouces	"SP-6"
Pour enceinte 5 & 4 pouces	"SP-5"

4 Sortez du mode de réglage des enceintes

Appuyez sur la touche [Q].

Affichage de l'horloge

Appuyez sur la touche [CLK].

Chaque fois que l'on appuie sur cette touche, l'affichage de l'horloge est activé ou désactivé.

Régler l'horloge

1 Sélectionnez l'affichage de l'horloge

Appuyez sur la touche [CLK].

2 Entrez en mode d'ajustement de l'horloge

Appuyez sur la touche [ADJ] pendant au moins 2 secondes.

L'affichage de l'horloge clignote.

3 Réglez les heures

Appuyez sur la touche [FM] ou [AM].

Réglez les minutes

Appuyez sur la touche [◀◀] ou [▶▶].

4 Sortez du mode d'ajustement de l'horloge

Appuyez sur la touche [CLK].

DSI (Disabled System Indicator)

Un indicateur rouge clignotera sur l'appareil après que la façade aura été enlevée, pour mettre en garde les éventuels voleurs.

1 Coupez l'alimentation

Appuyez sur la touche [SRC] pendant au moins 1 seconde.

2 Réglez le DSI

Tout en appuyant sur la touche [1] et [3], appuyez sur la touche [SRC].

Chaque fois que l'on exécute les étapes 1 et 2, le DSI est activé ou désactivé.

Façade antivol

Vous pouvez détacher la façade de l'appareil et l'emmener avec vous, ce qui aide à éviter les vols.

Retirer la façade

Appuyez sur la touche de détachement.

La façade est déverrouillée et vous pouvez la détacher.

• La façade est une pièce de précision de l'équipement et elle peut être endommagée en cas de chocs ou de secousses. C'est pourquoi, vous devez garder la façade dans sa boîte spéciale lorsqu'elle est détachée.
• N'exposez pas la façade ou sa boîte aux rayons du soleil, à des températures excessives ou à l'humidité. Evitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé.

Remettre en place la façade

1 Alignez les parties saillantes situées sur l'appareil avec les rainures situées sur la façade.

2 Poussez la façade jusqu'au clic.

La façade est vérouillée en position et vous pouvez alors utiliser l'appareil.

Mode d'accord

Choisissez le mode d'accord.

Appuyez sur la touche [AUTO].

Chaque fois que l'on appuie sur la touche, le mode d'accord change de la manière suivante.

Mode d'accord	Affichage	Opération
Recherche automatique	Indicateur "AUTO 1"	Recherche automatique d'une station
Recherche de station pré-réglée	Indicateur "AUTO 2"	Recherche dans l'ordre des stations présentes dans la mémoire de pré-réglage
Manuel	—	Contrôle de l'accord manuel normal

Accord

Sélectionner la station.

1 Sélectionnez la source tuner

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "TUnE".

2 Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

Chaque fois que l'on appuie sur la touche [FM] la gamme d'onde change parmi FM1, FM2 et FM3.

3 Réglez une bande supérieure ou inférieure

Appuyez sur la touche [◀◀] ou [▶▶].

Pendant la réception de stations stéréo, l'indicateur "ST" est allumé.

Réception monaurale

On peut réduire les parasites lorsqu'une émission stéréo est captée en mode monaural.

Appuyez sur la touche [MONO] pendant au moins 1 seconde.

Chaque fois que l'on appuie sur la touche pendant au moins 1 seconde, la réception monaurale est activée ou désactivée.

Lorsqu'elle est activée, l'indicateur Monaural est allumé.

Mémoire de station pré-réglée

Mettre la station en mémoire.

1 Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

2 Sélectionnez la fréquence à mettre en mémoire

Appuyez sur la touche [◀◀◀] ou [▶▶▶].

3 Mettez en mémoire la fréquence

Appuyez sur la touche [1] — [6] pendant au moins 2 secondes.

Le numéro pré-réglé affiché clignote 1 fois.

Sur chaque bande, 1 station peut être mise en mémoire sur chaque touche [1] — [6].

Entrée en mémoire automatique

Mettre automatiquement en mémoire les stations dont la réception est bonne.

1 Sélectionnez la bande pour l'entrée en mémoire automatique Appuyez sur la touche [FM] ou [AM].
2 Ouvrez le mode entrée en mémoire automatique Appuyez sur la touche [AME] pendant au moins 2 secondes. Lorsque 6 stations qui peuvent être captées sont mises en mémoire, le mode entrée en mémoire automatique est fermé.

Accord pré-réglé

Rappeler les stations mises en mémoire.

1 Sélectionnez la bande Appuyez sur la touche [FM] ou [AM].
2 Rappelez la station Appuyez sur la touche [1] — [6].

Lire un CD

Lorsqu'il y a un CD

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "CD".

Lorsqu'un CD est présent dans l'appareil, l'indicateur "IN" est allumé.

Ejectez le CD

Appuyez sur la touche [▲].

Les CD de 3 pouces (8cm) ne peuvent pas être lus. Utiliser un adapteur et les insérer dans cet appareil pourrait causer des dégâts.

Avance rapide et retour

Avance rapide

Maintenez la touche [▶▶] enfoncée.

Relâchez la touche pour reproduire le disque à partir de ce point.

Retour

Maintenez la touche [◀◀◀] enfoncée.

Relâchez la touche pour reproduire le disque à partir de ce point.

Recherche de plages

Sélectionner la chanson que vous souhaitez entendre.

Appuyez sur la touche [◀◀] ou [▶▶].

Répétition de plage

Réécouter la chanson que vous êtes en train d'écouter.

Appuyez sur la touche [REP].

Chaque fois que l'on appuie sur la touche, la fonction de répétition de plage est activée ou désactivée.

Lorsque la fonction est activée, l'indicateur "REP" est allumé.

Balayage des plages

Ecouter le début de chaque chanson du disque que vous écoutez et rechercher la chanson que vous souhaitez écouter.

1 Commencez le balayage des plages

Appuyez sur la touche [SCAN].

Le voyant "SCN" est allumé.

2 Relâchez la touche lorsque vous entendez la chanson que vous souhaitez écouter

Appuyez sur la touche [SCAN].

Lecture aléatoire

Ecouter toutes les chansons du disque dans un ordre aléatoire.

Appuyez sur la touche [RDM].

Chaque fois que l'on appuie sur la touche, la lecture aléatoire est activée ou désactivée.

Lorsque la fonction est activée, l'indicateur "RDM" est allumé et le numéro de la plage clignote.

Lorsque l'on appuie sur la touche [▶▶], la chanson suivante sélectionnée commence.

Accessoires

	Vue externe	Nombre d'éléments
1		1
2		2
3		1

L'utilisation d'accessoires autres que les accessoires fournis pourrait endommager l'appareil. Assurez-vous d'utiliser les accessoires fournis, indiqués ci-dessus.

Procédure d'installation

1. Pour éviter les courts-circuits, retirez la clef de contact et déconnectez la borne ⊖ de la batterie.
2. Effectuez les connexions d'entrée et sortie correctement pour chaque appareil.
3. Connectez le câble au faisceau de fils.
4. Prenez le connecteur B sur le faisceau de fils et connectez-le au connecteur haut-parleur de votre véhicule.
5. Prenez le connecteur A sur le faisceau de fils et connectez-le au connecteur d'alimentation externe de votre véhicule.
6. Connectez le connecteur du faisceau à l'appareil.
7. Installez l'appareil dans votre voiture.
8. Reconnectez la borne ⊖ de la batterie.
9. Appuyez sur la touche de réinitialisation.

▲ATTENTION

• Si votre véhicule n'est pas prévu pour ce type de connection, consultez votre revendeur KENWOOD.
• Utilisez uniquement des adaptateurs de conversion d'antenne (ISO-JASO) quand le cordon d'antenne a un fiche ISO.
• Assurez-vous que toutes les connexions de câble sont faites correctement en insérant les fiches jusqu'à ce qu'elles soient verrouillées.
• Si l'allumage de votre véhicule n'a pas de position ACC, ou si le câble d'allumage est connecté à une source d'alimentation à tension constante comme un câble de batterie, l'alimentation de l'appareil ne sera pas relié à l'allumage (c. à d., il ne se mettra pas sous et hors tension en même temps que l'allumage). Si vous souhaitez connecter l'alimentation de l'appareil avec l'allumage, connectez le câble d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la clef de contact.
• Si un fusible grille, assurez-vous d'abord que les câbles n'ont pas causé de court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.
• Isolez les câbles non-connectés avec un ruban vinyle ou autre matériel similaire. Pour éviter, les courts-circuits, ne retirez pas non plus les capuchons à l'extrémité des câbles non-connectés ou des prises.
• Connectez séparément chaque câble d'enceinte à la prise correspondante. L'appareil peut être endommagé si le câble négatif ⊖ pour une des enceintes ou le câble de masse entre en contact avec une partie métallique du véhicule.
• Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc de la voiture fonctionnent correctement.
• Si la console a un couvercle, assurez-vous d'installer l'appareil de façon à ce que la façade ne frappe pas le couvercle lors de la fermeture ou de l'ouverture.
• Monter l'unité de façon à ce que l'angle de montage soit de 30° ou moins.

Guide des connecteurs

Numéros de broche pour connecteurs ISO	Couleur du câble	Fonctions
Connecteur d'ali-mentation externe
A-4	Jaune	Batterie
A-5	Bleu/Blanc	Commande d'alimentation
A-7	Rouge	Allumage (ACC)
A-8	Noir	Connexion de la terre (masse)
Connecteur de haut-parleurs
B-1	Violet	Arrière droit(+)
B-2	Violet/Noir	Arrière droit (-)
B-3	Gris	Avant droit (+)
B-4	Gris/Noir	Avant droit (-)
B-5	Blanc	Avant gauche (+)
B-6	Blanc/Noir	Avant gauche (-)
B-7	Vert	Arrière gauche (+)
B-8	Vert/Noir	Arrière gauche (-)

▲AVERTISSEMENT

Connexion du connecteur ISO (page 32)

La disposition des broches pour les connecteurs ISO dépend du type de votre véhicule. Assurez de réaliser les connexions correctes pour éviter d'endommager l'appareil.

La connexion par défaut du harnais de câbles est décrite dans la section 1 ci-dessous. Si les broches du connecteur ISO sont réglées comme décrit dans la section 2 ou 3, réalisez les connexions comme indiqué dans l'illustration.

Veuillez vous assurer de reconnecter les câbles comme montré 2 ci-dessous pour installer cette unité aux véhicules Volkswagen etc.

① (Réglage par défaut) La broche A-7 (rouge) du connecteur ISO du véhicule est associée à l'allumage, et la broche A-4 (jaune) est connectée à l'alimentation constante.

② La broche A-7 (rouge) du connecteur ISO du véhicule est connectée à l'alimentation constante et la broche A-4 (jaune) est associée à l'allumage.

③ La broche A-4 (jaune) du connecteur ISO du véhicule n'est connectée à rien, tandis que la broche A-7 (rouge) est connectée à l'alimentation constante (ou bien, les deux broches A-7 (rouge) et A-4 (jaune) sont connectées à l'alimentation constante).

Quand la connexion est faite comme dans ③ ci-dessus, l'alimentation de l'appareil ne sera pas associée à la clef de contact de l'appareil. Pour cette raison, assurez-vous toujours de mettre l'appareil hors tension quand vous coupez le contact.

Pour associer l'alimentation de l'appareil à l'allumage, connectez le câble d'allumage (ACC...rouge) à une source d'alimentation qui peut être mise sous et hors tension avec la clef de contact.

■ Installation

Assurez-vous que l'appareil est solidement installé. Si l'appareil est instable, il risque de mal fonctionner (ex. le son risque de sauter).

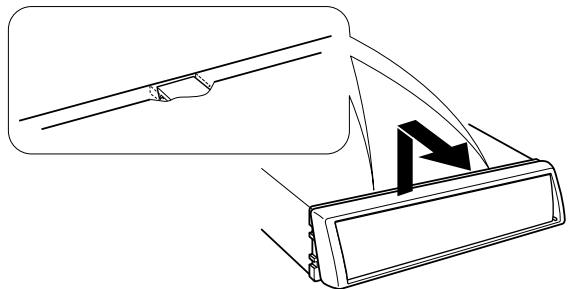

■ Retrait du cadre en caoutchouc dur

1 Engagez les loquets sur l'outil de démontage et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l'avant comme montré sur l'illustration.

2 Quand la partie inférieure est retirée, retirez les deux crochets supérieurs.

Le cadre peut être retiré à partir de la partie supérieur de la même façon.

■ Retrait de l'appareil

1 Référez vous à la section "Retrait du cadre en caoutchouc dur" puis retirez le cadre en caoutchouc dur.
2 Retirez la vis (M4 × 8 mm) sur le panneau arrière.
3 Insérez les deux outils de démontage profondément dans les fentes de chaque côté, comme montré.

4 Baissez les outils de démontage vers le bas et tirez l'appareil à moitié en faisant pression vers l'intérieur.

Faites attention de ne pas vous blesser avec le loquet de l'outil de démontage.

5 Sortez l'appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

Général

? L'appareil ne se met pas sous tension.

√ Le fusible a grillé.
Après avoir vérifiez qu'il n'y a pas de court-circuits dans les câbles, remplacez le fusible par un de la même valeur.

√ Pas de position ACC sur l'allumage du véhicule.
Connectez le même câble à l'allumage comme câble de batterie.

? Rien ne se passe quand les touches sont pressées.

√ Le microprocesseur dans l'appareil ne fonctionne pas correctement.
Appuyez sur la touche de réinitialisation sur l'appareil (page 22).

? Impossible de commuter sur une source.

√ Il n'y a pas de CD dans le lecteur.
Effectuez les réglage pour le média que vous souhaitez écouter. S'il n'y a aucun média dans cet appareil, il est impossible de commuter les sources.

? La mémoire est effacée quand le contact est mis.

√ Le câble de batterie n'a pas été connecté correctement.
Connectez le câble correctement en vous référant à la section (page 32).

√ Les câble de batterie et d'allumage ne sont pas connectés correctement.

Connectez le câble correctement en vous référant à la section (page 32).

? Même si la force est activée, les sons de haute fréquence ne seront pas compensés.

√ La source de tuner est sélectionnée.
Les sons de haute fréquence ne seront pas compensés lorsque la source est le tuner.

? Aucun son ne peut être entendu, ou le volume est faible.

Les réglages du fader ou de l'équilibre sont réglés complètement d'un côté.
Centrer les réglages du fader et de la balance.

Les câbles d'entrée/sortie ou le faisceau de câbles sont connectés incorrectement.

Reconnectez les câbles d'entrée/sortie et/ou le faisceau de câbles correctement. Voir la section sur la (page 32).

? Le son est de mauvaise qualité ou déformé.

√ Un câble de haut-parleur a peut être été pincé par une vis dans la voiture.
Vérifiez la connexion des haut-parleurs.

√ Les enceintes ne sont pas connectées correctement.

Reconnectez les câbles de haut-parleurs de manière que chaque prise de sortie soit connectée à un haut-parleur différent.

? La tonalité de touche ne s'entend pas.

√ La sortie de préampli sans fading est en cours d'utilisation.
La tonalité de touche ne peut être émise par le jack de préampli.

Source tuner

? La réception radio est mauvaise.

√ L'antenne de la voiture n'est pas sortie.
Sortez l'antenne complètement.
√ Le câble de commande de l'antenne n'est pas connecté.
Connectez le câble correctement en vous référant à la section (page 32).

En source disque

? Le disque spécifié n'est pas reproduit mais un autre est reproduit à sa place.

√ Le disque spécifié est très sale.

Nettoyez le CD.

√ Le CD est à l'envers.

Insérez un CD avec la face imprimée dirigée vers le haut.

√ Le disque est très rayé.

Essayez un autre disque.

? La plage spécifiée n'est pas reproduite.

√ La lecture aléatoire a été sélectionnée.

Désactivez la lecture aléatoire.

? La répétition de plage, le balayage de plage et la lecture aléatoire commencent tous seuls.

√ Le réglage n'est pas annulé.

Les réglages pour ces fonctions restent activés tant qu'ils ne sont pas désactivés ou que le disque n'est pas éjecté, même si l'appareil est éteint ou que la source d'alimentation électrique est changée.

? Ne peut lire de CD-R ou de CD-RW.

√ Le processus de finalisation du CD-R/CD-RW n'a pas été effectué.

Effectuez le processus de finalisation avec le graveur de CD.

? Le CD est éjecté aussitôt après être introduit.

√ Le CD est à l'envers.

Insérez le CD avec la partie imprimée dirigée vers le haut.

√ Le CD est très sale.

Nettoyez le CD en vous référant à la section (page 23).

? Impossible de retirer le disque.

√ La cause en est que plus de 10 minutes se sont écoulées depuis que le commutateur ACC du véhicule a été coupé.

Le disque ne peut être retiré que dans les 10 minutes suivant la mise hors tension du commutateur ACC.

Si plus de 10 minutes se sont écoulées, remettez le commutateur ACC sous tension et appuyez sur la touche d'éjection.

? Le disque ne s'insère pas.

√ Un disque est déjà chargé.

Pressez la touche [▲] et retirez le disque.

? La recherche par piste ne peut pas être effectuée.

√ Pour la première ou la dernière chanson du disque.

La recherche par piste ne peut jamais être effecutée, sur aucun disque, vers l'arrière pour la première chanson ou vers l'avant pour la dernière chanson.

Les messages ci-dessous indiquent l'état de votre système.

E-04: Aucun disque n'a été inséré dans le magasin à disque.

Nettoyez le CD et insérez-le correctement.

IN (clignote): Le lecteur CD ne marche pas correctement.

Réinsérez le CD. si le CD ne peut pas être ejecté ou si l'affichage continue à clignoter même si le CD a àà correctement remis en place, veuillez couper le courant et consulter votre centre de service après-vente le plus proche.

Les spécifications sont sujettes à changements sans notification.

Section tuner FM

Plage de fréquence (espacement de 50 kHz) 87,5 MHz – 108,0 MHz

Sensibilité utilisable (S/N = 26dB)....0,7 μV/75 Ω

Sensibilité silencieuse (S/N = 46dB) .....1,6 μV/75 Ω

Réponse en fréquence (±3 dB)....30 Hz – 15 kHz

Taux de Signal/Bruit (MONO) 65 dB

Sélectivité (DIN) (±400 kHz) ≥ 80 dB

Séparation stéréo (1 kHz) 35 dB

Section tuner MW

Plage de fréquence (espacement de 9 kHz) .....531 kHz – 1611 kHz

Sensibilité utilisable (S/N = 20dB)....25 μV

Section tuner LW

Plage de fréquence ....153 kHz – 281 kHz

Sensibilité utilisable (S/N = 20dB)......45 μV

Filtre numérique (A/N) ....8 fois suréchantillonnage

Convertisseur A/N 1 Bit

Vitesse de l'axe ....500 – 200 rpm (CLV)

Pleurage et scintillement ......Non mesurables

Réponse en fréquence (±1 dB)....10 Hz – 20 kHz

Distorsion harmonique totale (1 kHz) 0,01 %

Taux de Signal/Bruit (1 kHz)....93 dB

Gamme dynamique 93 dB

Séparation de canaux 85 dB

Section audio

Puissance de sortie maximum 45 W x 4

Puissance de sortie (DIN 45324, +B=14,4 V)....28 W x 4

Action en tonalité

Graves : 100 Hz ±10 dB

Centrale : 1 kHz ±10 dB

Aiguës :....10 kHz ±10 dB

Niveau de préamplification/charge

(pendant le mode CD) 2000 mV/10 kΩ

Impédance de sortie préamplificateur ....≤ 600 Ω

Général

Tension de fonctionnement (11 – 16V admissible) .....14,4 V

Courant absorbé....10 A

Taille d'installation (L x H x P)....182 x 53 x 155 mm

7-3/16 x 2-1/16 x 6-1/10 pouce

Masse 3,1 lbs (1,4 kg)

Mittel : 1 kHz ±10 dB

Höhen : 10 kHz ±10 dB
