Producttype	Autoradio
Merk	KENWOOD
Model	KDC-2027SG
Installatieafmetingen (L x H x D)	182 x 53 x 155 mm
Gewicht	1,4 kg
Voeding	14,4 V CC (11-16 V toelaatbaar)
Opgenomen stroom	10 A (zekering 10 A)
Bedrijfsspanning	14,4 V CC
Maximaal uitgangsvermogen	45 W x 4
DIN-uitgangsvermogen (45324, +B=14,4 V)	28 W x 4
Tunerontvanger	FM / MW / LW
FM-frequentiebereik	87,5 – 108,0 MHz (afstand 50 kHz)
MW-frequentiebereik	531 – 1611 kHz (afstand 9 kHz)
LW-frequentiebereik	153 – 281 kHz
Cd-speler	Ja (CD, CD-R, CD-RW gefinaliseerd)
Signaal-ruisverhouding (CD)	93 dB
Voorversterkeruitgang	2000 mV / 10 kΩ (impedantie ≤ 600 Ω)
Afneembaar frontpaneel	Ja (diefstalbeveiliging)
Audiofuncties	System Q, Loudness, Demper, Balans, Instelling van bass/midden/treble
Klok	Weergave en instelling
DSI-indicator	Rood knipperlicht (diefstalbeveiliging)
Connectoren	ISO (voeding en luidsprekers), AM/FM-antenne, TEL MUTE-ingang
Reiniging van contacten	Droge, zachte doek
Bedrijfstemperatuur	0 °C tot 40 °C (geen condensatie)

Veelgestelde vragen - KDC-2027SG KENWOOD

Hoe reset ik de KDC-2027SG autoradio?

Druk met een pen of een fijn voorwerp op de resetknop op het apparaat. Dit herstelt de fabrieksinstellingen en lost storingen van de microprocessor op.

Waarom gaat de autoradio niet aan?

Controleer de zekering (10 A) en vervang deze indien nodig. Zorg ervoor dat de ontstekingskabel (rood) is aangesloten op een bron die wordt gevoed door het contact. Als het voertuig geen ACC-stand heeft, sluit deze dan aan op een constante bron.

Hoe verwijder ik het afneembare frontpaneel?

Druk op de ontgrendelknop op het frontpaneel. Trek het frontpaneel voorzichtig naar u toe. Berg het op in de beschermhoes om schade te voorkomen.

Wat te doen als een CD niet wordt afgespeeld?

Controleer of de CD met het label naar boven is geplaatst. Reinig deze van het midden naar buiten met een zachte doek. Zorg ervoor dat deze niet bekrast of vervormd is. CD-R/RW moeten gefinaliseerd zijn.

Hoe stel ik de klok in?

Druk op [CLK] om de klok weer te geven. Houd [ADJ] 2 seconden ingedrukt tot het display knippert. Gebruik [FM] of [AM] voor de uren, [◀◀] of [▶▶] voor de minuten. Druk op [CLK] om te bevestigen.

Waarom is de radio-ontvangst slecht?

Controleer of de antenne is uitgeschoven en de antennebesturingskabel (blauw/wit) is aangesloten. Wijzig de afstemmodus (AUTO 1, AUTO 2, Handmatig) om de ontvangst te verbeteren.

Hoe gebruik ik de System Q-functie?

Selecteer een bron (tuner of CD). Druk op [Q] om een geluidsvoorinstelling te kiezen: Flat, Rock, Top 40, Pops, Jazz, Easy. Pas vervolgens indien nodig de bass/mid/treble aan met [AUD].

Wat te doen als het geluid vervormd is of van slechte kwaliteit?

Controleer de aansluitingen van de luidsprekers (polariteit en impedantie). Zorg ervoor dat de draden niet geknikt zijn. Centreer de balans- en faderinstellingen. Reset het apparaat indien nodig.

Hoe sla ik een radiostation op?

Selecteer de band (FM1/2/3 of AM). Stel de gewenste frequentie in. Houd een toets [1] tot [6] minimaal 2 seconden ingedrukt. Het vooringestelde nummer knippert eenmaal ter bevestiging.

Het apparaat produceert rook of een vreemde geur, wat te doen?

Schakel het apparaat onmiddellijk uit en raadpleeg een KENWOOD-dealer. Gebruik het apparaat niet meer totdat het door een professional is geïnspecteerd.

GEBRUIKSAANWIJZING KDC-2027SG KENWOOD

Veiligheidsvoorschriften......57

Informatie over CD's ....59

Algemene kenmerken......60

Spanning

Kiezen van de geluidsbron

Volume

Demping

Toonversterking

System Q

Klankkleurregeling

Luidspreker instelling

Klokdisplay

Instellen van de klok

DSI (Disabled System Indicator)

Anti-diefstal voorpaneel

Functies van de tuner......63

Afstemfunctie

Afstemmen

Mono ontvangst

Voorkeurzendergeheugen

Automatisch vastleggen van zenders in het geheugen

Afstemmen op voorkeurzenders

Kenmerken van de CD-speler...65

Weergeven van CD's

Versnelde weergave in voor- of achterwaartse richting

Fragmentzoeken

Herhalen van een fragment

Aftasten van fragment

Weergave in willekeurige volgorde

Toebehoren......67

Handelingen voor het installeren 67

Verbinden van kabels met aansluitingen....68

Installeren 69

Oplossen van problemen......71

Voorkom persoonlijk letsel en/of brand en let derhalve op de volgende voorzorgen:

• Steek het toestel geheel in totdat het op zijn plaats vergrendelt. Het toestel schiet anders namelijk in geval van een botsing of schokken mogelijk van zijn plaats.

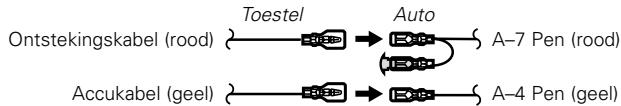

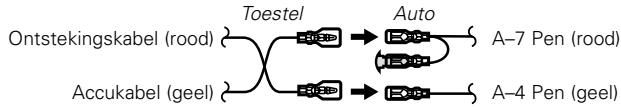

• Bij het verlengen van de kabels voor het kontakt, de accu of aarde moet u kabels gebruiken die voor gebruik in auto's zijn ontworpen of andere kabels met een doorsnede van tenminste 0,75 mm ^2 (AWVG18) zodat de kabels niet worden aangetast of de isolatie van de kabels wordt beschadigd.
• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• Schakel de spanning direkt uit en raadpleeg uw Kenwood handelaar indien er rook of een vreemde geur uit het toestel komt.
• Let op dat uw vingers niet tussen de klep en het toestel verstrikt raken.
• Laat het toestel niet vallen en stel het niet aan zware schokken bloot. Het toestel bevat namelijk glazen onderdelen en zou anders kunnen breken of barsten.
• Raak de vloeibare kristallen niet aan indien het LCD-display is beschadigd of gebroken vanwege een schok. Deze vloeibare kristallen zijn schadelijk voor uw gezondheid en kunnen zeer ernstige problemen veroorzaken.
  Indien er vloeibare kristallen van het LCD-display op uw huid of kleding zijn gekomen, moet u de vloeibare kristallen direkt met water en zeep wegspoelen.

▲LET OP

Voorkom beschadiging van het toestel en let derhalve op de volgende voorzorgen:

• Zorg dat het toestel op een negatief 12 Volt gelijkstroomssysteem is geaard.
• Open nooit de boven- of onderpanelen van het toestel.
• Installeer het toestel niet op plaatsen die aan het direkte zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het toestel nat zou kunnen worden.
• Leg het verwijderde voorpaneel of de houder voor het voorpaneel niet op plaatsen die aan het direkte zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het paneel of de houder nat zou kunnen worden.
• Het voorpaneel bestaat uit precisie-onderdelen. Stel het voorpaneel derhalve niet aan zware schokken bloot.
• Voorkom een onjuist functioneren en raak de aansluitingen op het toestel of van het voorpaneel niet met uw vingers aan.
• Bij het vervangen van een zekering moet u altijd een nieuwe zekering van hetzelfde ampèrage gebruiken. Het gebruik van een andere zekering veroorzaakt mogelijk een onjuiste werking van het toestel.
• Voorkom kortsluiting bij het vervangen van een zekering en ontkoppel derhalve eerst de bedradingsbundel.
• Plaats geen voorwerpen tussen de klep en het toestel.
• Gebruik bij het installeren uitsluitend de bijgeleverde schroeven. Het toestel wordt mogelijk beschadigd door gebruik van andere schroeven. — 57 —

Plaats geen 8-cm CD's ("singles") in de CD-houder

Indien u probeert een 8-cm CD met adapter in het toestel te steken, zal de adapter mogelijk van de CD losschieten en het toestel beschadigen.

OPMERKING

• Raadpleeg uw Kenwood handelaar indien u problemen of vragen over het installeren heeft.
• Druk op de resettoets indien het toestel niet juist lijkt te functioneren. Raadpleeg uw Kenwood handelaar indien het probleem vervolgens nog niet is opgelost.

• De lettertekens op de LCD kunnen bij temperaturen onder 5 °C (41 °F) moeilijk afleesbaar zijn.
• De afbeeldingen van de display en het voorpaneel in deze gebruiksaanwijzing zijn slechts voorbeelden en zijn bedoeld om het gebruik van de bedieningsorganen te verduidelijken. Derhalve kan het voorkomen dat datgene wat op de afgebeelde display afwijkt van wat in werkelijkheid op de display kan verschijnen.

Kondens op de lens

Nadat u de autoverwarming aanzet bij lage temperaturen wordt er mogelijk kondens op de lens van de CD-speler gevormd. De lens "beslaat" en CD's kunnen niet worden afgespeeld. Verwijder in zo'n geval de CD en wacht totdat de kondens is verdampt. Raadpleeg uw Kenwood handelaar indien het toestel na een tijdje nog niet normaal functioneert.

Reinigen van de aansluitpunten van het voorpaneel

Veeg de aansluitpunten op het toestel zelf of het voorpaneel indien nodig met een droge, zachte doek schoon.

Reinigen van het toestel

Als het voorpaneel van dit toestel vuil is, moet u het met een droge zachte doek, bijvoorbeeld een siliconendoek, schoonvegen. Als het voorpaneel erg vuil is, veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt u vervolgens het reinigingsmiddel weg.

Spuit geen reinigingsmiddel rechtstreeks op het toestel, want dit kan de mechanische onderdelen beschadigen. Veeg het voorpaneel niet schoon met een harde doek of met een vluchtig middel als verdunner of alcohol, want dit kan leiden tot krassen of het verdwijnen van letters.

Reinigen van de CD-houder

De CD-houder wordt na verloop van tijd stoffig. Reinig de houder indien nodig. Uw CD's worden namelijk beschadigd indien u deze in een stoffige of vuile CD-houder steekt.

Markering op produkten die laserstralen gebruiken (Uitgezonderd voor bepaalde gebieden)

Dit label is aangebracht op de behuizing/houder en toont dat het komponent een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

Dit product wordt niet geïnstalleerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EU-lidstaten.

Batterij niet weggooien, maar inleveren als KCA.

Hanteren van CD's

- Raak het opgenomen oppervlak van de CD niet aan.

• Opneembare CD's (CD-R) en herschrijfbare CD's (CD-RW) beschadigen sneller dan gewone muziek-CD'sGebruik een CD-R of een CD-RW niet voordat u de waarschuwingen op de verpakking gelezen heeft.
• Plak geen plakband e.d. op de CD. Gebruik ook geen CD's waar plakband e.d. op geplakt is.

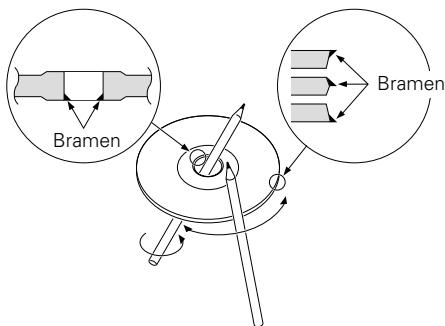

Bij gebruik van een nieuwe CD

Verwijder voor gebruik eventuele bramen in het middengat of de rand m.b.v. een balpen, e.d.

CD-accessoires

Gebruik geen accessoires voor disktypes, e.d.

Reinigen van CD's

Veeg vanuit het midden van de disk naar de rand.

Verwijderen van CD's

Neem de CD's horizontaal uit het toestel.

CD's die niet gebruikt kunnen worden

- CD's die niet rond zijn kunnen niet worden gebruikt.

• CD's met kleuren op het opgenomen oppervlak kunnen niet worden gebruikt.
• Deze eenheid kan alleen cd's met weergeven.

Het is mogelijk dat disks zonder dit kenteken niet foutloos worden weergegeven.

- Een niet afgewerkte CD-R of CD-RW kan niet worden weergegeven. (Raadpleeg de instructies van de CD-brander software en de gebruiksaanwijzing van uw CD-brander voor details over het afwerkingsproces.)

Bewaren van CD's

• Stel de CD's niet bloot aan direct zonlicht (op de zitting of het dashboard, enz.) en hoge temperaturen.
• Bewaar de CD's in de daarvoor bestemde doosjes.

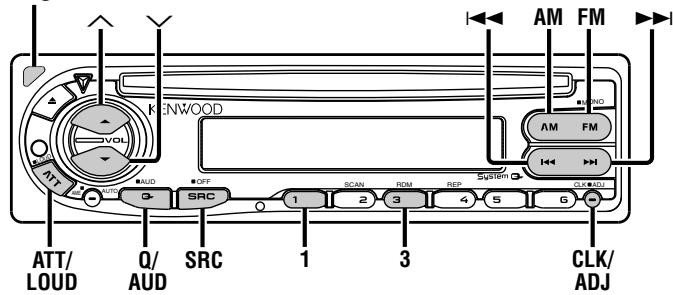

Ontgrendeltoets

Inschakelen van de spanning

Druk op de [SRC] toets.

Uitschakelen van de spanning

Houd de [SRC] toets tenminste 1 seconde ingedrukt.

Kiezen van de geluidsbron

Druk op de [SRC] toets.

Verhogen van het volume

Druk op de [∧] toets.

Verlagen van het volume

Druk op de [∨] toets.

Demping

Dempen van het volume.

Druk op de [ATT] toets.

Elke keer dat de toets wordt ingedrukt, wordt de dempingsfunctie aan- of uitgezet.

Wanneer ingeschakeld, knippert de "ATT" indicator.

Toonversterking

Versterken van de lage en hoge tonen bij weergave met een laag volume.

Houd de [LOUD] toets tenminste 1 seconde ingedrukt.

Elke keer dat de toets tenminste 1 seconde ingedrukt blijft, wordt de toonversterkingsfunctie aan- of uitgezet.

Wanneer ingeschakeld, licht de "LOUD" indicator op.

System Q

U kunt voor verschillende soorten van muziek de optimale geluidsinstellingen programmeren en weer oproepen.

1 Kies de in te stellen geluidsbron

Druk op de [SRC] toets.

2 Kies het soort van muziek

Druk op de [Q] toets.

Elke keer dat de toets wordt ingedrukt, verandert de geluidsinstelling.

Geluidsinstelling	Display
Neutraal	"FLAT"
Rock	"ROCK"
Top 40	"TP40"
Pop	"POPS"
Jazz	"JAZZ"
Easy-listening	"EASY"

• Elke instelling wordt veranderd door de (blz. 62). Kies eerst het type luidspreker met luidspreker instelling.
• Wanneer de System Q instelling wordt veranderd, worden de System Q waarden vervangen door de met klankkleurregeling ingestelde lage, midden en hoge tonen.

Klankkleurregeling

1 Kies de in te stellen geluidsbron

Druk op de [SRC] toets.

2 Activeer de klankkleurregelingsfunctie

Houd de [AUD] toets tenminste 1 seconde ingedrukt.

3 Kies de in te stellen functie

Druk op de [FM] of [AM] toets.

Elke keer dat de toets wordt ingedrukt, veranderen de functies die kunnen worden ingesteld in onderstaande volgorde.

4 Stel de functie in

Druk op de [I◄◄] of [►►I] toets.

Functie	Display	Bereik
Niveau van de lage tonen	"BAS"	-8 — +8
Niveau van de middentonen	"MID"	-8 — +8
Niveau van de hoge tonen	"TRE"	-8 — +8
Balans	"BL"	linkerkant 15 —rechterkant 15
Fader	"FD"	achteraan15 —vooraan15

5 Sluit de klankkleurregelingsfunctie af

Druk op de [AUD] toets.

Luidspreker instelling

Fijnafstemmen zodat de System Q waarde bij instelling van het luidsprekertype optimaal is.

1 Zet de eenheid stand-by

Druk op de [SRC] toets.

Kies de "STBY" display.

2 Activeer de luidspreker instellingsfunctie

Druk op de [Q] toets.

3 Kies het luidsprekertype

Druk op de [◀◀] of [▶▶] toets.

Elke keer dat de toets wordt ingedrukt, verandert de instelling in onderstaande volgorde.

Luidsprekertype	Display
UIT	"SP-F"
Voor de OEM luidspreker	"SP-O"
Voor 6 & 6x9 in. luidspreker	"SP-6"
Voor 5 & 4 in. luidspreker	"SP-5"

4 Sluit de luidspreker instellingsfunctie af

Druk op de [Q] toets.

Klokdisplay

Druk op de [CLK] toets.

Elke keer dat de toets wordt ingedrukt, wordt de klokdisplay aan- of uitgezet.

Instellen van de klok

1 Kies de klokdisplay

Druk op de [CLK] toets.

2 Activeer de functie voor het instellen de klok

Houd de [ADJ] toets tenminste 2 seconden ingedrukt.

De klokdisplay knippert.

3 Stel de uren in

Druk op de [FM] of [AM] toets.

Stel de minuten in

Druk op de [◀◀] of [▶▶] toets.

4 Sluit de functie voor het instellen van de klok af

Druk op de [CLK] toets.

DSI (Disabled System Indicator)

Om potentiele dieven af te schrikken knippert er een rode indicator op de eenheid nadat u het voorpaneel heeft verwijderd.

1 Schakel de spanning uit

Houd de [SRC] toets tenminste 1 seconde ingedrukt.

2 Stel de DSI-functie in

Houd de [1] en [3] toets ingedrukt en druk op de [SRC] toets.

Elke keer dat de stappen 1 en 2 worden uitgevoerd, wordt de

DSI-functie aan- of uitgezet.

Anti-diefstal voorpaneel

U kunt het voorpaneel van de eenheid verwijderen en meenemen om de eenheid minder aantrekkelijk voor dieven te maken.

Verwijderen van het voorpaneel

Druk op de ontgrendeltoets.

Het voorpaneel wordt ontgrendeld, zodat u het kunt verwijderen.

• Het voorpaneel bestaat uit nauwkeurig luisterend onderdelen en kan gemakkelijk beschadigd worden door schokken en stoten. Bewaar het voorpaneel derhalve in de speciale houder wanneer het van het toestel is verwijderd.
• Stel het voorpaneel en de houder niet bloot aan direct zonlicht, hitte of extreme vochtigheid. Vermijd tevens zeer stoffige plaatsen en plaatsen waar het voorpaneel of de houder nat kunnen worden.

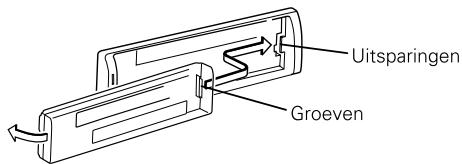

Bevestigen van het voorpaneel

1 Breng de groeven van het voorpaneel op één lijn met de uitstekende delen van de eenheid.

2 Klik het voorpaneel vast.

Het voorpaneel wordt vergrendeld, zodat u de eenheid kunt bedienen.

Kies de afstemfunctie.

Druk op de [AUTO] toets.

Elke keer dat de toets wordt ingedrukt, verandert de afstemfunctie in onderstaande volgorde.

Afstemfunctie	Display	Werking
Automatisch zoeken	"AUTO 1" indicator	Automatisch zoeken naar een zender.
Voorkeurzender zoeken	"AUTO 2" indicator	Op volgorde zoeken langs de voorkeurgeheugen opgeslagen zenders.
Handmatig	—	Handmatig op een zender afstemmen.

Afstemmen

Kiezen van de zender.

1 Kies de tuner als geluidsbron

Druk op de [SRC] toets.

Kies de "TUnE" display.

2 Kies de golfband

Druk op de [FM] of [AM] toets.

Elke keer dat de [FM] toets wordt ingedrukt, wordt overgeschakeld tussen de golfbanden FM1, FM2 en FM3.

3 Stem op de golfband af op een hogere of lagere frequentie Druk op de [i◀◀] of [▶▶] toets.

Tijdens ontvangst van een stereo uitzending licht de "ST" indicator op.

Mono ontvangst

Door stereo-uitzendingen in mono te ontvangen kan ruis worden verminderd.

Houd de [MONO] toets tenminste 1 seconde ingedrukt.

Elke keer dat de toets tenminste 1 seconde ingedrukt blijft, wordt de mono ontvangst aan- of uitgezet.

Wanneer ingeschakeld, licht de mono indicator op.

Voorkeurzendergeheugen

Vastleggen van zenders in het geheugen.

1 Kies de golfband

Druk op de [FM] of [AM] toets.

2 Kies de in het geheugen vast te leggen frequentie

Druk op de [◀◀] of [▶▶] toets.

3 Leg de frequentie vast in het geheugen

Houd de [1] — [6] toets tenminste 2 seconden ingedrukt. Het voorkeurnummer knippert 1 keer op de display.

Er kan onder elk van de [1] — [6] toetsen 1 zender van elke golfband in het geheugen worden vastgelegd.

Automatisch vastleggen van zenders in het geheugen

Automatisch vastleggen van zenders die goed ontvangen worden.

1 Kies de golfband waarvan de zenders automatisch moeten worden vastgelegd
Druk op de [FM] of [AM] toets.
2 Activeer het automatisch vastleggen van zenders
Houd de [AME] toets tenminste 2 seconden ingedrukt.
Wanneer er 6 zenders die goed ontvangen worden in het geheugen zijn opgeslagen, wordt de functie voor het automatisch vastleggen afgesloten

Afstemmen op voorkeurzenders

Oproepen van in het geheugen opgeslagen zenders

1 Kies de golfband
Druk op de [FM] of [AM] toets.
2 Roep de zender op
Druk op de [1] — [6] toets.

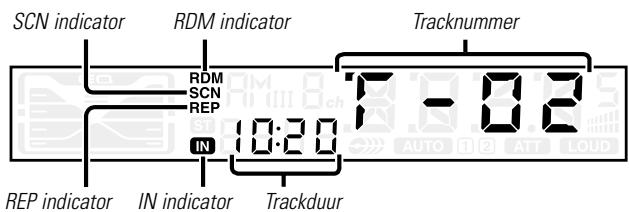

Weergeven van CD's

Wanneer er een CD geplaatst is

Druk op de [SRC] toets.

Kies de "CD" display.

Wanneer er een CD geplaatst is, licht de "IN" indicator op.

Werp de CD uit

Druk op de [▲] toets.

CD's met een diameter van 8cm kunnen niet weergegeven worden.

De eenheid kan door het gebruik van een adapter worden beschadigd.

Versnelde weergave in voor- of achterwaartse richting

Versnelde weergave in voorwaartse richting

Houd de [▶▶] toets ingedrukt.

Laat de toets los op het punt waar u de normale weergave wilt hervatten.

Versnelde weergave in achterwaartse richting

Houd de [◀◀] toets ingedrukt.

Laat de toets los op het punt waar u de normale weergave wilt hervatten.

Fragmentzoeken

Kiezen van het fragment waarnaar u wilt luisteren.

Druk op de [◀◀] of [▶▶] toets.

Herhalen van een fragment

Herhalen van het huidige fragment.

Druk op de [REP] toets.

Elke keer dat de toets wordt ingedrukt, wordt de herhaalfunctie aan- of uitgezet.

Wanneer ingeschakeld, licht de "REP" indicator op.

Aftasten van fragment

Weergeven van het eerste gedeelte van elk fragment op de huidige disk om snel het gewenste fragment op te zoeken.

1 Starten van het aftasten van fragment

Druk op de [SCAN] toets.

De "SCN" indicator licht op.

2 Laat de toets los wanneer het gewenste fragment wordt weergegeven

Druk op de [SCAN] toets.

Weergave in willekeurige volgorde

Weergeven van alle fragmenten op de disk in willekeurige volgorde.

Druk op de [RDM] toets.

Elke keer dat de toets wordt ingedrukt, wordt de functie voor weergave in willekeurige volgorde aan- of uitgezet.

Wanneer ingeschakeld, licht de "RDM" indicator op en knippert het fragmentnummer.

Wanneer op de [▶▶] toets wordt gedrukt, wordt het volgende fragment weergegeven.

Toebehoren

	Onderdeel	Aantal stuks
1		1
2		2
3		1

Het gebruik van andere accessoires dan de bijgeleverde toebehoren kan het toestel beschadigen. Gebruik uitsluitend de hierboven getoonde, bij het toestel geleverde toebehoren.

Handelingen voor het installeren

1. Voorkom kortsluiting of ongelukken ⊙ Haal de sleutel uit het kontakt en ontkoppel de min (negatieve) kabel.
2. Verbind de juiste in- en uitgangskabels van ieder toestel.
3. Verbind de kabel met de bedradingsbundel.
4. Neem stekker B van de bedradingsbundel en verbind met de luidsprekeraansluiting van uw auto.
5. Neem stekker A van de bedradingsbundel en verbind met de externe spanningsaansluiting van de auto.
6. Neem de kabelboom en verbind deze met het toestel.
7. Monteer het toestel in de auto.
8. Sluit de ⊖ pool van de accu weer aan.
9. Druk op de terugsteltoets.

▲LET OP

• Als uw wagen niet voorbereid is op dit speciale aansluitingssysteem, raadpleeg dan uw KENWOOD dealer.
• Gebruik uitsluitend antenneconversie-adapters (ISO-JASO) wanneer de antennekabel een ISO stekker heeft.
• Kontroleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.
• Indien het kontakt van uw auto geen ACC stand heeft of de ontstekingskabel (kontaktkabel) met een spanningsbron is verbonden waar constant spanning op staat zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet overeenkomstig het kontakt worden in- en uitgeschakeld (met andere woorden, de spanning van het toestel wordt niet gelijk met het kontakt in- en uitgeschakeld). Indien u de spanning van het toestel overeenkomstig het kontakt van de auto wilt in- en uitschakelen, moet u de ontstekingskabel met een spanningsbron verbinden die middels het kontakt van de auto wordt in- en uitgeschakeld.
• Kontroleer wanneer een zekering doorbrandt eerst of de kabels geen kortsluiting maken. Vervang vervolgens de doorgebrande zekering door een van hetzelfde type.
• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Voorkom korstluiting en verwijder niet de kappen of doppen van de uiteinden van kabels of aansluitingen die niet worden verbonden.
• Sluit de luidsprekerkabels juist met de overeenkomende aansluitingen aan. Het toestel wordt mogelijk beschadigd of functioneert niet indien de kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Kontroleer na het installeren van het toestel dat de remlichten, richtingaanwijzers, ruitewissers, etc. van de auto juist functioneren.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installeren dat het voorpaneel bij het openen en sluiten de klep niet raakt.
• Installeer het toestel zodanig, dat een maximale hoek van 30° wordt bereikt.

Aansluitfunctie gids

Pennummers voor ISO aansluitingen	Kleur van kabel	Functies
Externe spanningsaansluiting
A-4	Geel	Accu
A-5	Blauw/wit	Spanningsregelaar
A-7	Rood	Kontakt (ACC)
A-8	Zwart	Aardeverbinding
Luidsprekers-aansluiting
B-1	Paars	Rechtsachter (+)
B-2	Paars/zwart	Rechtsachter (-)
B-3	Grijs	Rechtsvoor (+)
B-4	Grijs/zwart	Rechtsvoor (-)
B-5	Wit	Linksvoor (+)
B-6	Wit/zwart	Linksvoor (-)
B-7	Groen	Linksachter (+)
B-8	Groen/zwart	Linksachter (-)

▲WAARSCHUWING

Verbinden van de ISO aansluiting (zie blz. 68)

De penopstelling van de ISO aansluitingen is afhankelijk van het type van uw auto. Voorkom beschadiging en kontroleer dat de juiste verbindingen worden gemaakt. De basisverbinding van de bedradingsbundel is in stap 1 hieronder beschreven. Maak de getoonde verbindingen indien de penopstelling van de ISO aansluiting overeenkomt met de beschrijving in 2 of 3.

Sluit de kabel opnieuw aan zoals hieronder afgebeeld 2 wanneer u dit toestel in een Volkswagen e.d. installeert.

① (Basisverbinding) De A-7 pen (rood) van de ISO aansluiting van de auto is verbonden met het kontakt en de A-4 pen (geel) is verbonden met de spanningsbron waar constant spanning op staat.

② De A-7 pen (rood) van de ISO aansluiting van de auto is verbonden met de spanninsbron waar constant spanning op staat en de A-4 pen (geel) is verbonden met het kontakt.

③ De A-4 pen (geel) van de ISO aansluiting van de auto is niet verbonden en de A-7 pen (rood) is verbonden met de spanningsbron waar constant spanning op staat (of zowel de A-7 (rood) en A-4 (geel) pennen zijn verbonden met de spanningsbron waar constant spanning op staat.

Wanneer u een verbinding volgens 3 heeft gemaakt, wordt de spanning van het toestel niet in overeenstemming met het kontakt in- en uitgeschakeld. U moet in dit geval zelf de spanning uitschakelen wanneer het kontakt van de auto is uitgeschakeld.

Voor het in- en uitschakelen in overeenstemming met het kontakt moet u de ontstekingskabel (ACC ...rood) met een spanningsbron verbinden die middels het kontakt wordt in- en uitgeschakeld.

■ Installeren

Kontroleer dat het toestel goed op zijn plaats is geïnstalleerd. Het toestel zal niet juist functioneren indien het niet goed is geplaatst (het geluid zal bijvoorbeeld overslaan).

■ Verwijderen van het harde rubberframe

1 Gebruik de klempennen op het gereedschap voor het verwijderen en verwijder de twee vergrendelingen onder. Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet.

2 Nadat de onderkant is verwijderd moet u de twee plaatsen boven verwijderen.

Het frame kan op dezelfde manier vanaf de bovenkant worden verwijderd.

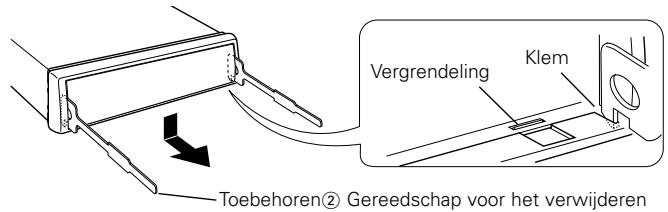

■ Verwijderen van het toestel

1 Zie het gedeelte "Verwijderen van het harde rubberframe" en verwijder het harde rubberframe.
2 Verwijder de schroef (M4 x 8) van het achterpaneel.
3 Steek het gereedschap voor het verwijderen (2 stuks) in de openingen aan beide kanten zoals afgebeeld.

4 Breng het gereedschap voor het verwijderen omlaag en trek het toestel half naar voren terwijl u het naar het midden drukt.

⚠️ Wees voorzichtig zodat u geen wonden van de klempennen op het gereedschap voor het verwijderen krijgt.

5 Trek het toestel met uw handen geheel naar voren en let op het toestel niet te laten vallen.

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Kontroleer voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijke oplossing van uw probleem.

Algemeen

? Spanning wordt niet ingeschakeld.

√ De zekering is doorgebrand.

Nadat u de kabels op kortsluiting heeft gekontroleerd moet u de zekering door een van hetzelfde type vervangen.

√ Autokontakt heeft geen ACC stand.

Verbind dezelfde kabel met het kontakt als de accukabel.

? Er gebeurt niets na het drukken op toetsen.

√ De computerchip in het toestel functioneert niet normaal.

Druk op de resettoets van het toestel (blz. 58).

? Er is een geluidsbron waarnaar u niet kunt overschakelen.

√ Er is geen CD geplaatst.

Plaats de geluidsdrager waarnaar u wilt luisteren. Wanneer er in dit toestel geen geluidsdrager is geplaatst, kunt u niet overschakelen naar elke geluidsbron.

? Het geheugen wordt gewist wanneer het kontakt wordt uitgeschakeld.

√ De accukabel is niet met de juiste aansluiting verbonden.

Sluit de kabels juist aan de hand van het gedeelte (blz. 68) aan.

√ De kabel van het kontakt en de accu zijn niet juist verbonden.

Sluit de kabels juist aan de hand van het gedeelte (blz. 68) aan.

? Zelfs als Toonversterking ingeschakeld is, kunnen schelle tonen niet gecompenseerd worden.

√ De Tuner is als geluidsbron geselecteerd.

Schelle tonen kunnen niet gecompenseerd worden in de functie met Tuner als geluidsbron.

? Geen geluidsweergave of zeer laag volume.

√ De instellingen van de Fader of Balans zijn altijd naar één kant ingesteld.

Centreer de instellingen van de Fader en de Balans.

√ De in- en uitgangskabels of bedradingsbundel is/zijn niet juist verbonden.

Sluit de in- en uitgangskabels en/of bedradingsbundel opnieuw juist aan. Zie het gedeelte (blz. 68).

? Slechte geluidskwaliteit of vervormd geluid.

√ Een luidsprekerkabel wordt mogelijk afgekneld door een schroef in de auto.

Kontroleer de bedrading van de luidsprekers.

√ De luidsprekers zijn niet juist aangesloten.

Sluit de luidsprekerkabels opnieuw juist aan zodat iedere uitgangsaansluiting met een andere luidspreker is verbonden.

? De pieptoon van de aanraaksensor wordt niet weergegeven.

√ De voor-uitgangaansluiting wordt gebruikt.

De pieptoon van de aanraaksensor kan niet via de voorversterkeruitgang gaansluiting worden weergegeven.

Tuner als geluidsbron

? Ontvangst van radio-uitzendingen is slecht.

√ De auto-antenne is niet uitgetrokken.

Trek de antenne geheel uit.

√ De antennekabel is niet aangesloten.

Sluit de kabel juist aan de hand van het gedeelte (blz. 68) aan.

Disk als geluidsbron

? Niet de gekozen disk maar een andere wordt weergegeven.

√ De gekozen CD is vuil.
Reinig de CD.

√ De CD is verkeerd om geplaatst.
Plaats de CD met het label omhoog.

√ De disk heeft krassen.

Probeer een andere disk.

? Het gekozen fragment wordt niet weergegeven.

√ Weergave in willekeurige volgorde is gekozen.
Schakel de weergave in willekeurige volgorde uit.

? Herhalen van een fragment, aftasten van een fragment en weergeven in willekeurige volgorde, starten automatisch.

√ De instelling wordt niet geannuleerd.
De instellingen voor deze functies blijven bewaard totdat de instellingen worden uitgeschakeld of de disk wordt uitgeworpen, zelfs wanneer het toestel wordt uitgeschakeld of naar een andere geluidsbron wordt overgeschakeld.

? CD-R of CD-RW kan niet worden weergegeven.

√ CD-R/CD-RW is niet gefinaliseerd.
Finaliseer de disk op een CD-recorder.

? CD wordt direkt na het plaatsen uitgeworpen.

√ De CD is verkeerd om geplaatst.
Plaats de CD met het label omhoog.

√ De CD is vuil.

Reinig de CD aan de hand van het gedeelte (blz 59).

? Kan de disc niet verwijderen.

√ De reden is dat u het contactslot van de auto meer dan 10 minuten geleden op OFF hebt gezet.
U kunt de disc alleen verwijderen binnen de 10 minuten nadat u het contactslot op OFF hebt gezet. Als u langer dan 10 minuten hebt gewacht, moet u het contactslot opnieuw op ON zetten en dan op de Uitwerptoets drukken.

? De disk kan niet geplaatst worden.

√ Er is al een andere disk geplaatst.
Druk op de [▲] toets en verwijder de disk.

? Fragment zoeken kan niet uitgevoerd worden.

√ Voor het eerste of laatste fragment van het album.

Voor ieder album is van toepassing dat het niet mogelijk is om de functie Fragment zoeken naar het eerste fragment in achterwaartse richting uit te voeren en evenmin is het mogelijk de functie Fragment zoeken naar het laatste fragment in voorwaarste richting uit te voeren.

De onderstaande berichten geven de toestand van uw systeem weer.

E-04: Geen disk in het diskmagazijn geplaatst.

→ Reinig de CD en plaats juist.

IN (Knipperend): Het gedeelte van de CD-weergave functioneert niet goed.
- Plaats de CD opnieuwAls de CD niet uitgevoerd kan worden of de display blijft knipperen zelfs als de CD op een juiste wijze opnieuw geplaatst is, schakel dan de spanning uit en neem contact op met het dichtstbijzijnde service center.

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

FM tunergedeelte

Frekwentiebereik (50 kHz afstand)....87,5 MHz – 108,0 MHz

Bruikbare gevoeligheid (S/R = 26dB) ....0,7 μV/75 Ω

Onderdrukkinggevoeligheid (S/R = 46dB) ......1,6 μV/75 Ω

Frequentieweergave (±3 dB) 30 Hz – 15 kHz

Signaal/ruisverhouding (MONO) 65 dB

Selektiviteit (DIN) (±400 kHz) ≥ 80 dB

Bruikbare gevoeligheid (S/R = 20dB) ....45 μV

CD-spelergedeelte

Laserdiode ......GaAlAs

Digitaal filter (D/A) 8 keer oversampling

D/A Converter 1 Bit

Rotatiesnelheid....500 – 200 rpm (CLV)

Wow & Flutter ......Onder meetbare limiet

Frequentieweergave (±1 dB) 10 Hz – 20 kHz

Totale harmonische vervorming (1 kHz) 0,01 %

Signaal/ruisverhouding (1 kHz)....93 dB

Maximaal uitgangsvermogen....45 W x 4

Uitgangsvermogen (DIN 45324, +B=14,4V) ......28 W x 4

Toonbereik

Lage tonen : 100 Hz ±10 dB

Middentonen :....1 kHz ±10 dB

Hoge tonen : 10 kHz ±10 dB

Vooruitgangsniveau/belasting (Tijdens de CD-weergave) 2000 mV/10 kΩ

Vooruitgangsimpedantie....≤ 600 Ω

Algemeen

Bedrijfsvoltage (11 - 16V toelaatbaar) ......14,4 V

Stroomverbruik....10 A

Installatie-afmetingen (B x H x D) ....182 x 53 x 155 mm
