KDC-2027SG - Radio de coche KENWOOD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autorradio
Marca	KENWOOD
Modelo	KDC-2027SG
Dimensiones de instalación (L x A x P)	182 x 53 x 155 mm
Peso	1,4 kg
Alimentación	14,4 V CC (11-16 V admisible)
Corriente consumida	10 A (fusible 10 A)
Tensión de funcionamiento	14,4 V CC
Potencia de salida máxima	45 W x 4
Potencia de salida DIN (45324, +B=14,4 V)	28 W x 4
Receptor sintonizador	FM / MW / LW
Rango de frecuencia FM	87,5 – 108,0 MHz (espaciado 50 kHz)
Rango de frecuencia MW	531 – 1611 kHz (espaciado 9 kHz)
Rango de frecuencia LW	153 – 281 kHz
Reproductor de CD	Sí (CD, CD-R, CD-RW finalizados)
Relación señal/ruido (CD)	93 dB
Salida de preamplificador	2000 mV / 10 kΩ (impedancia ≤ 600 Ω)
Panel frontal desmontable	Sí (antirrobo)
Funciones de audio	System Q, Loudness, Atenuador, Balance, Ajuste de graves/medios/agudos
Reloj	Visualización y ajuste
Indicador DSI	Parpadeante rojo (antirrobo)
Conectores	ISO (alimentación y altavoces), antena AM/FM, entrada TEL MUTE
Limpieza de contactos	Paño seco y suave
Temperatura de funcionamiento	0 °C a 40 °C (sin condensación)

Preguntas frecuentes - KDC-2027SG KENWOOD

¿Cómo reiniciar el autorradio KDC-2027SG?

Presione el botón de reinicio ubicado en el aparato con un bolígrafo u objeto fino. Esto restaura los ajustes de fábrica y resuelve los fallos del microprocesador.

¿Por qué no enciende el autorradio?

Verifique el fusible (10 A) y reemplácelo si es necesario. Asegúrese de que el cable de encendido (rojo) esté conectado a una fuente alimentada por el contacto. Si el vehículo no tiene posición ACC, conéctelo a una fuente constante.

¿Cómo quitar el panel frontal desmontable?

Presione el botón de desbloqueo ubicado en el panel. Tire suavemente del panel hacia usted. Guárdelo en su estuche protector para evitar daños.

¿Qué hacer si un CD no se reproduce?

Verifique que el CD esté insertado con la etiqueta hacia arriba. Límpielo del centro hacia afuera con un paño suave. Asegúrese de que no esté rayado o deformado. Los CD-R/RW deben estar finalizados.

¿Cómo ajustar el reloj?

Presione [CLK] para mostrar el reloj. Mantenga presionado [ADJ] durante 2 segundos hasta que la pantalla parpadee. Use [FM] o [AM] para las horas, [◀◀] o [▶▶] para los minutos. Presione [CLK] para confirmar.

¿Por qué es mala la recepción de radio?

Verifique que la antena esté desplegada y que el cable de control de antena (azul/blanco) esté conectado. Cambie el modo de sintonización (AUTO 1, AUTO 2, Manual) para mejorar la recepción.

¿Cómo usar la función System Q?

Seleccione una fuente (sintonizador o CD). Presione [Q] para elegir un preajuste de sonido: Flat, Rock, Top 40, Pops, Jazz, Easy. Luego ajuste los graves/medios/agudos con [AUD] si es necesario.

¿Qué hacer si el sonido está distorsionado o es de mala calidad?

Verifique las conexiones de los altavoces (polaridad e impedancia). Asegúrese de que los cables no estén pinzados. Centre los ajustes de balance y fader. Reinicie el aparato si es necesario.

¿Cómo memorizar una emisora de radio?

Seleccione la banda (FM1/2/3 o AM). Ajuste la frecuencia deseada. Mantenga presionada una tecla [1] a [6] durante al menos 2 segundos. El número preajustado parpadea una vez para confirmar.

¿El aparato emite humo u olor extraño, qué hacer?

Apague el aparato inmediatamente y consulte a un distribuidor KENWOOD. No use el aparato hasta que sea inspeccionado por un profesional.

MANUAL DE USUARIO KDC-2027SG KENWOOD

MANUAL DE INSTRUCCIONES

RECEPTOR DE CD

Precauciones de Seguridad.....93

Acerca de los CDs .....95

Características generales .....96

Alimentación

Selección de la fuente

Volumen

Atenuador

Sonoridad

System Q

Control de audio

Ajuste de altavoz

Pantalla de visualización del reloj

Ajuste del reloj

DSI (Disabled System Indicator)

Placa frontal antirrobo

Características del sintonizador .....99

Modo de Sintonización

Sintonización

Recepción Monaural

Memoria de presintonización de emisoras

Entrada de Memoria Automática

Sintonización preajustada

Características del reproductor de CD....101

Reproducción de CD

Avance rápido y rebobinado

Búsqueda de pista

Repetición de Pista

Exploración de Pista

Reproducción aleatoria

Accesorios ....103

Procedimiento de instalación....103

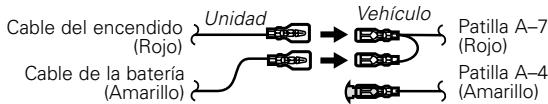

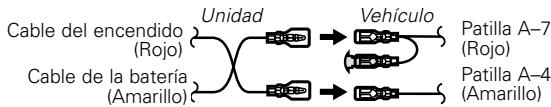

Conexión de cables a los terminals....104

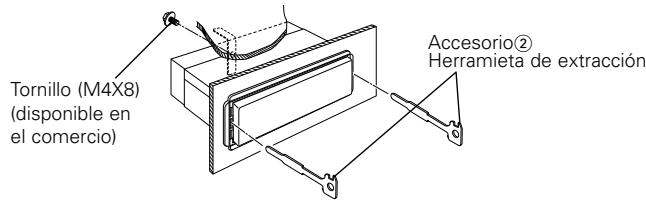

Instalación ....105

Guia Sobre Localización De Averias ....107

Especificaciones ...... 109

ADVERTENCIA

Para evitar el riesgo de lesiones y/o fuego, observe las siguientes precauciones:

• Inserte la unidad hasta el fondo, de manera que quede firmemente bloqueada en su sitio. De lo contrario, podría salir despedida con fuerza durante un choque u otras sacudidas.
• Cuando extienda los cables del encendido, de la batería o de masa, asegúrese de utilizar cables para automóviles u otros cables que tengan un área de 0,75mm ^2 (AWG18) o más, para evitar el deterioro del cable y daños en su revestimiento.
• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.
• Si nota que la unidad emite humos u olores extraños, desconecte inmediatamente la alimentación y consulte con su distribuidor Kenwood.
• Asegúrese de que sus dedos no queden atrapados entre la placa frontal y la unidad.
• Preste atención para no dejar caer ni aplicar un golpe fuerte a la unidad. Los componentes de vidrio de la unidad podrían romperse o agrietarse.
• Si se daña o rompe la LCD debido a un golpe, no toque nunca el fluido de cristal líquido contenido en su interior. El fluido de cristal líquido podría ser perjudicial e incluso fatal para su salud. Si el fluido de cristal líquido entrara en contacto con su cuerpo o vestimenta, lave inmediatamente con agua y jabón.

▲PRECAUCIÓN

Para evitar daños en la unidad, tome las siguientes precauciones:

• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.
• No abra las cubiertas superior o inferior de la unidad.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No deje la placa frontal desmontada o el estuche de la placa frontal en lugares expuestos a la luz directa del sol, o excesivamente húmedos o calurosos. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• Para evitar el deterioro, no toque con sus dedos los terminales de la unidad o de la placa frontal.
• Evite aplicar golpes fuertes a la placa frontal, dado que se trata de un componente de precisión.
• Cuando tenga que reemplazar un fusible, utilice únicamente uno del régimen prescrito. El uso de un fusible de régimen incorrecto podría ocasionar un funcionamiento defectuoso de la unidad.
• Para evitar cortocircuitos mientras sustituye el fusible, desconecte previamente el mazo de conductores.
• No coloque ningún objeto entre la placa frontal y la unidad.
• Durante la instalación, no utilice otros tornillos que no sean los suministrados. El uso de tornillos diferentes podría causar daños en la unidad principal.

No cargue discos compactos de 8 cm (3 pulg.) en la ranura del CD

Si intenta cargar en la unidad un CD de 8 cm con su adaptador, éste podría separarse del CD y dañar la unidad.

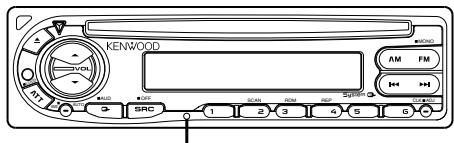

NOTA

• Si tiene problemas durante la instalación, consulte con su distribuidor KENWOOD.
• Si le parece que su unidad no está funcionando satisfactoriamente, primero pruebe pulsando el botón de reposición. Si con esto no consigue corregir el problema, consulte con su concesionario Kenwood.

• Los caracteres en la pantalla LCD pueden ser difíciles de leer en temperaturas inferiores a los 5 °C (41 °F).
• Las ilustraciones de la Pantalla y el panel que aparecen en este manual son ejemplos utilizados para explicar mejor cómo se utilizan los mandos. Por lo tanto, las ilustraciones de la pantalla que aparecen pueden ser distintas a las que aparecen realmente en la pantalla del equipo, y algunas de las ilustraciones de la pantalla puede que representen algo imposible durante el funcionamiento actual.

Empañamiento de la lente

Inmediatamente después de encender el calefactor del automóvil en épocas de frío, se podría formar condensación o vaho sobre la lente de la reproductora de CD. Este empañamiento de la lente podría hacer imposible la reproducción de los discos compactos. En tal caso, retire el disco y espere hasta que se evapore la condensación. Si la unidad no opera de la manera normal después de un tiempo, consulte con su distribuidor Kenwood.

Limpieza de los terminales de la placa frontal

Si se ensucian los terminales de la unidad o de la placa frontal, límpielos con un paño suave y seco.

Limpieza de la unidad

Si la placa frontal de esta unidad está manchada, límpiela con un paño seco tal como un paño de silicona. Si la placa frontal está muy sucia, límpiela con un paño humedecido en jabón neutro, y luego aclárelo.

Si se aplica algún spray para limpiar directamente a la unidad puede que afecte a sus partes mecánicas. Si se limpia la placa frontal con un paño duro o utilizando líquido volátil tal como deluente o alcohol puede que se raye la superficie o que se borren algunos caracteres.

Limpieza de la ranura de CD

Como el polvo tiende a acumularse en la ranura de CD, limpiela de vez en cuando. Recuerde que sus discos compactos podrían rayarse si los pone en una ranura de CD donde haya polvo acumulado.

La marca del producto láser

Esta etiqueta está colocada en el chasis e indica que el componente funciona con rayos láser de classe1.

Esto significa que el aparato utiliza rayos láser considerados como de clase débil. No existe el peligro de que este aparato emita al exterior una radiación peligrosa.

Este producto no ha sido instalado en la línea de producción por el fabricante de un vehículo, ni tampoco por el importador profesional de un vehículo dentro del estado miembro de la UE.

Manipulación de CDs

- No toque la superficie de grabación del CD.

• CD-R y CD-RW son más fáciles de dañar que un CD de música normal. Utilice un CD-R o un CD-RW después de leer los ítems de precaución en el paquete etc.
• No pegue cinta etc. sobre el CD. Tampoco, no utilice un CD con cinta pegada sobre el.

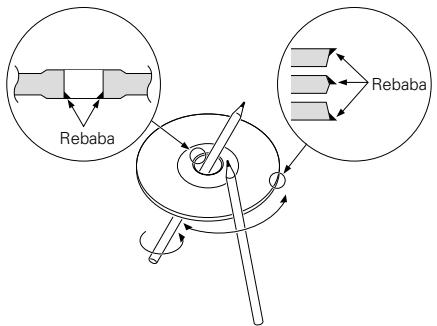

Cuando utilice un CD nuevo

Si el agujero central del CD o el margen exterior tiene rebaba, utilícelo después de haberla quitado con un bolígrafo.

Accesorios de CD

No utilice accesorios de tipo disco.

Limpieza de CD

Limpie desde el centro del disco hacia el exterior.

Al extraer los CDs de esta unidad tire de ellos hacia afuera en forma horizontal.

CDs que no se pueden utilizar

- No se pueden utilizar CDs que no sean redondos

• No se pueden utilizar CDs coloreados en la superficie de grabación o que estén sucios.
• Esta unidad sólo puede reproducir los CD con
  Puede que no reproduzca correctamente los discos que no tienen la marca.
• No se puede reproducir un CD-R o CD-RW que no ha sido finalizado. (Para el proceso de finalización remítase a su software escrito CD-R/CD-RW, y a su manual de instrucciones de grabador de CD-R/CD-RW.)

Almacenamiento de CD

• No los coloque expuestos a la luz solar directa (Sobre el asiento o el tablero de instrumentos etc.) ni donde la temperatura sea alta.
• Guarde los CDs en sus cajas.

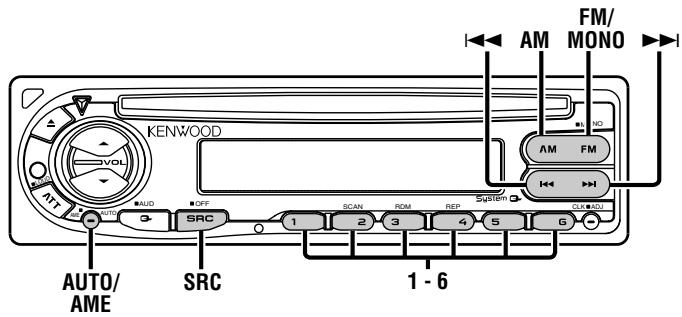

Botón de liberación

Alimentación

Encendido de la alimentación

Pulse el botón [SRC].

Apagado de la alimentación

Pulse el botón [SRC] durante más de 1 segundo.

Selección de la fuente
Pulse el botón [SRC].

Fuente requerida	Visualización
Sintonizador	"TUnE"
CD	"CD"
En espera (sólo modo de iluminación)	"STBY"

Volumen

Para aumentar el nivel de volumen

Pulse el botón [^].

Para disminuir el nivel de volumen

Pulse el botón [∨].

Atenuador

Para bajar el volumen rápidamente.

Pulse el botón [ATT].

Cada vez que se pulsa el botón, el Atenuador se activa o desactiva.

Cuando está activado, el indicador "ATT" parpadea.

Sonoridad

Compensación de los registros graves y agudos a bajo volumen.

Pulse el botón [LOUD] durante más de 1 segundo.

Cada vez que se pulsa el botón durante al menos 1 segundo el

Loudness se activa o se desactiva.

Cuando está activado, el indicador "LOUD" se ACTIVA.

System Q

Es posible recuperar el mejor ajuste de sonido predefinido para los diferentes tipos de música.

1 Seleccione la fuente que desea ajustar

Pulse el botón [SRC].

2 Seleccione el tipo de Sonido

Pulse el botón [Q].

Cada vez que pulse el botón, el ajuste del sonido cambiará.

Ajuste de sonido	Visualización
Plano	"FLAT"
Rock	"ROCK"
Top 40	"TP40"
Pops	"POPS"
Jazz	"JAZZ"
Ligera	"EASY"

• Cada ajuste de valor se cambia con (página 98). Primero deberá seleccionar el tipo de altavoz con el ajuste de Altavoz.
• Cuando se cambia el ajuste de System Q, los Graves, Medios y Agudos ajustados en control de audio reemplazan a los valores de System Q.

Control de audio

1 Seleccione la fuente para el ajuste

Pulse el botón [SRC].

2 Acceda al modo de Control de Audio

Pulse el botón [AUD] durante más de 1 segundo.

3 Seleccione el elemento de Audio para el ajuste

Pulse el botón [FM] o [AM].

Cada vez que se pulse el botón, los elemento que pueden ajustarse cambian como se indica a continuación.

4 Ajuste el elemento de Audio

Pulse el botón [◀◀] o [▶▶].

Ítem de ajuste	Visualización	Margen
Nivel de graves	"BAS"	-8 — +8
Nivel de medios	"MID"	-8 — +8
Nivel de agudos	"TRE"	-8 — +8
Balance	"BL"	Izquierda 15 — Derecha 15
Fader	"FD"	Posterior 15 — Frontal 15

5 Salga del modo de Control de Audio

Pulse el botón [AUD].

Ajuste de altavoz

Realice el ajuste exacto para que el valor de System Q sea óptimo al ajustar el tipo de altavoz.

1 Acceda a En Espera

Pulse el botón [SRC].

Seleccione la visualización "STBY".

2 Acceda al modo de Ajuste de Altavoz

Pulse el botón [Q].

3 Seleccione el tipo de Altavoz

Pulse el botón [◀◀◀] o [▶▶▶].

Cada vez que se pulse el botón, el ajuste cambiará como se indica a continuación.

Tipo de altavoz Visualización

DESACTIVAR	"SP-F"
Para altavoz OEM	"SP-O"
Para altavoz de 6 y 6x9 pulgadas	"SP-6"
Para altavoz de 5 y 4 pulgadas	"SP-5"

4 Salga del modo de Ajuste de Altavoz

Pulse el botón [Q].

Pantalla de visualización del reloj

Pulse el botón [CLK].

Cada vez que se pulsa el botón, la visualización del Reloj se activa o desactiva.

Ajuste del reloj

1 Seleccione la visualización del reloj Pulse el botón [CLK].

2 Acceda al modo de ajuste del reloj Pulse el botón [ADJ] durante más de 2 segundos. La indicación horaria parpadea.

3 Ajuste las horas Pulse el botón [FM] o [AM].

Ajuste los minutos

Pulse el botón [◀◀] o [▶▶].

4 Salga del modo de ajuste del reloj Pulse el botón [CLK].

DSI (Disabled System Indicator)

Después de retirar la placa frontal de la unidad, parpadea un indicador rojo como advertencia para potenciales ladrones.

1 Apague la unidad (OFF) Pulse el botón [SRC] durante más de 1 segundo.

2 Ajuste el DSI Mientras pulsa el botón [1] y [3], pulse el botón [SRC]. Cada vez que se realizan las operaciones 1 y 2, el DSI se activa o desactiva.

Placa frontal antirrobo

La placa frontal de la unidad puede extraerla y llevarla con usted para impedir robos.

Extracción de la placa frontal

Pulse el botón de liberación.

La placa frontal queda desbloqueada permitiendo su extracción.

• La placa frontal es una pieza de precisión y puede resultar dañada por gólpes o sacudidas. Por tal motivo, guarde la placa frontal en su estuche especial cuando esté fuera del vehículo.
• No exponga la placa frontal o su estuche a la luz solar directa ni al calor o humedad excesivos Además deberá evitar sitios con mucho polvo o la posibilidad de que se derrame agua sobre ella.

Colocación de la placa frontal después de haberla extraído

1 Alinee las proyecciones de la unidad con las ranuras en la placa frontal.

2 Deslice la placa frontal hasta que sienta que hace clic.

La placa frontal queda bloqueada en su sitio, permitiendo utilizar la unidad.

Modo de Sintonización

Elija el modo de sintonización.

Pulse el botón [AUTO].

Cada vez que se pulse el botón, el modo de Sintonización cambiará como se indica a continuación.

Modo de Sintonización Visualización Funcionamiento

Búsqueda automática	Indicador "AUTO 1"	Búsqueda automática de una emisora.
Búsqueda de emisora predefinida	Indicador "AUTO 2"	Búsqueda de emisoras por orden en la memoria de preajuste.
Manual	—	Control de sintonización manual normal.

Sintonización

Selección de la emisora.

1 Seleccione la fuente de sintonizador

Pulse el botón [SRC].

Seleccione la visualización "TUnE".

2 Seleccione la banda

Pulse el botón [FM] o [AM].

Cada vez que pulse el botón [FM] cambiará entre las bandas FM1, FM2, y FM3.

3 Sintonice la banda hacia arriba o hacia abajo

Pulse el botón [◀◀] o [▶▶].

Durante la recepción de emisoras en estéreo, el indicador "ST" se activa.

Recepción Monaural

Es posible reducir el ruido recibiendo las emisiores estéreo en monaural.

Pulse el botón [MONO] durante más de 1 segundo.

Cada vez que se pulsa el botón durante más de 1 segundo la

Recepción Monaural se activa o se desactiva (ON/OFF).

Cuando está activada, el indicador Monaural se activa.

Memoria de presintonización de emisoras

Almacenamiento de la emisora en la memoria.

1 Seleccione la banda

Pulse el botón [FM] o [AM].

2 Seleccione la frecuencia para guardarla en la memoria

Pulse el botón [◀◀] o [▶▶].

3 Guarde la frecuencia en la memoria

Pulse el botón [1] — [6] durante más de 2 segundos.

La visualización del número predefinido parpadea 1 vez.

En cada banda, se puede guardar 1 emisora en la memoria de cada botón [1] — [6].

Entrada de Memoria Automática

Almacenamiento automático de emisoras con buena recepción en la memoria.

1 Seleccione la banda de la Entrada de Memoria Automática Pulse el botón [FM] o [AM].

2 Abra la Entrada de Memoria Automática

Pulse el botón [AME] durante más de 2 segundos.

Cuando se guardan en memoria 6 emisoras que pueden recibirse, la Entrada de Memoria Automática se cierra.

Sintonización preajustada

Recuperación de las emisoras de la memoria

1 Seleccione la banda
Pulse el botón [FM] o [AM].

2 Recupere la emisora

Pulse el botón [1] — [6].

Cuando hay un CD insertado

Pulse el botón [SRC].

Seleccione la visualización "CD".

Cuando haya un CD insertado, el indicador "IN" se activa.

Expulse el CD

Pulse el botón [▲].

3 pulgadas (8 cm) el CD no puede reproducirse. El uso e inserción de un adaptador en esta unidad puede ocasionar daños.

Avance rápido y rebobinado

Avance rápido

Mantenga pulsado el botón [▶▶▶].

Libere el botón en el punto en el que desea reanudar la reproducción.

Inversión

Mantenga pulsado el botón [◀◀].

Libere el botón en el punto en el que desea reanudar la reproducción.

Búsqueda de pista

Selección de la canción que se desea escuchar. Pulse el botón [I◄◄] o [►►I].

Repetición de Pista

Repetición de la canción que estéescuchando.

Pulse el botón [REP].

Cada vez que se pulsa el botón, la Repetición de Pista se activa o desactiva.

Cuando está activado, el indicador "REP" se activa.

Exploración de Pista

Reproducción de la primera parte de cada canción del disco que esté escuchando y búsqueda de la canción que desee escuchar.

1 Comience la Exploración de Pistas

Pulse el botón [SCAN].

El indicador "SCN" se iluminará.

2 Libere cuando se reproduzca la canción que desee escuchar Pulse el botón [SCAN].

Reproducción aleatoria

Reproducción de todas las canciones del disco en orden aleatorio.

Pulse el botón [RDM].

Cada vez que se pulsa el botón, la Reproducción Aleatoria se activa o desactiva.

Cuando está activado, el indicador "RDM" se enciende y el número de pista parpadea.

Cuando se pulsa el botón [▶▶], comenzará la selección de la siguiente canción.

Accesorios

	Vista exterior	Número de ítems
1		1
2		2
3		1

El uso de accesorios distintos de los suministrados podría causar daños en la unidad. Asegúrese de utilizar únicamente los accesorios entregados con la unidad, mencionados arriba.

Procedimiento de instalación

1. Para evitar cortocircuitos, retire la llave del encendido y desconecte el terminal ⊖ de la batería.
2. Conecte correctamente los cables de entrada y de salida de cada unidad.
3. Conecte el cable del mazo de conductores.
4. Conecte el conector B del mazo de conductores al conector de altavoz de su vehículo.
5. Conecte el conector A del mazo de conductores al conector de alimentación exterior de su vehículo.
6. Conecte el conector del mazo de conductores a la unidad.
7. Instale la unidad en su automóvil.
8. Vuelva a conectar el terminal ⊖ de la batería.
9. Pulse el botón de reposición.

▲ PRECAUCIÓN

• Si su vehículo no está preparado para este sistema de connexion, consulte por favor a su distribuidor KENWOOD.
• Utilice únicamente adaptadores de conversión de antena (ISO-JASO) cuando el cable de la antena tenga una clavija ISO.
• Asegúrese de efectuar correctamente las conexiones de los cables, insertando los jacks hasta que queden firmemente bloqueados.
• Si el encendido de su vehículo no tiene posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no estará interconectada con el encendido (es decir, que no se encenderá o apagará junto con el encendido). Si desea interconectar la alimentación de la unidad con el encendido, conecte el cable del encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por otro del mismo régimen.
• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.
• Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La conexión compartida de los cables ⊖ o la conexión a masa de los mismos a cualquier parte metálica del automóvil podrá dañar la unidad o impedir su correcto funcionamiento.
• Después de instalar la unidad, compruebe que las lámparas de freno, las lámparas de destello, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Si la consola tiene una tapa, asegúrese de instalar la unidad de modo que la placa frontal no golpee la tapa al abrir y cerrar.
• Instale la unidad en un ángulo de 30^ o menos.

Guía de función del conector

Número de patillas para conectores ISO	Color del cable	Funciones
Conector de fuente extern
A-4	Amarillo	Batería
A-5	Azul/blanco	Control de alimentación
A-7	Rojo	Encendido (ACC)
A-8	Negro	Conexión a tierra (masa)
Conector de altavozr
B-1	Púrpura	Trasero derecho (+)
B-2	Púrpura/Negro	Trasero derecho (-)
B-3	Gris	Delantero derecho (+)
B-4	Gris/Negro	Delantero derecho (-)
B-5	Blanco	Delantero izquierdo (+)
B-6	Blanco/Negro	Delantero izquierdo (-)
B-7	Verde	Trasero izquierdo (+)
B-8	Verde/Negro	Trasero izquierdo (-)

ADVERTENCIA

Conexión del conector ISO (véase p.104)

La disposición de las patillas de los conectores ISO depende según el tipo de vehículo. Asegúrese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad. El ajuste de fábrica para la conexión del mazo de conductores se describe más abajo en [1] . Si las patillas del conector ISO están dispuestos tal como se describe en [2] o [3] , efectúe la conexión de la manera indicada en la figura. Asegúrese de volver a conectar el cable tal como se indica [2] a continuación para instalar esta unidad a vehículos Volkswagen etc.

① (Ajuste de fábrica) La patilla A-7 (roja) del conector ISO del vehículo esta interconectada con el encendido, y la patilla A-4 (amarilla) está conectada a una fuente de alimentación constante.

La patilla A-7 (roja) del conector ISO del vehículo está conectada a la fuente de alimentación constante, y la patilla A-4 (amarilla) está interconectada con el encendido.

3 La patilla A-4 (amarilla) del conector ISO del vehículo no está conectada a ningún punto, mientras que la patilla A-7 (roja) está conectada a la fuente de alimentación constante (o ambas patillas, A-7 (roja) y A-4 (amarilla) se encuentran conectadas a una fuente de alimentación constante).

Cuando se efectúa la conexión tal como en el paso 3 de arriba, la alimentación de la unidad no estará interconectada con la llave de encendido. Por tal motivo, asegúrese de apagar siempre la unidad al desconectar el encendido. Para interconectar la alimentación de la unidad con el encendido, conecte el cable de encendido (ACC...rojo) a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.

Instalación

Asegúrese de que la unidad esté firmemente instalada en su lugar. Si está instalada en forma inestable, podrían ocurrir fallas de funcionamiento (p.ej., saltos de sonido).

■ Extracción del Marco de Goma Dura

1 Enganche la uña de la herramienta de extracción y libere los cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.

2 Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

El marco podrá desmontarse también de la misma manera desde el lado superior.

■ Desmontaje de la unidad

1 Refiérase a la sección "Extracción del Marco de Goma Dura" y retire el marco de goma dura.
2 Quite el tornillo (M4x8) del panel posterior.
3 Inserte profundamente las dos herramientas de extracción en las ranuras de cada lado, tal como se muestra en la figura.

4 Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

! Preste atención para no lastimarse con las uñas de la herramienta de extracción.

5 Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.

Lo que podría parecer una falla de funcionamiento de su unidad podría ser simplemente el resultado de un pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verifique primero el siguiente cuadro sobre los problemas que se podrían presentar.

General

? No se puede conectar la alimentación.

√ El fusible está fundido.
Después de verificar si hay cortocircuitos en los cables, reemplace el fusible por otro del mismo régimen.
√ No hay posición ACC en el encendido del vehículo.
Conecte al encendido el mismo cable que el de la batería.

? No ocurre nada al pulsar los botones.

√ El chip de computadora en la unidad no está funcionando de la manera habitual.
Pulse el botón de reposición de la unidad (página 94).

? Hay una fuente que no se puede conmutar.

√ No se ha insertado ningún CD.
Ajuste los medios que desea escuchar. Si no hay ningún medio en esta unidad, no se puede conmutar a cada fuente.

? Se borra la memoria al desconectar el encendido.

√ El cable de la batería no está conectado al terminal adecuado.
Conecte correctamente el cable, refiriéndose a la sección (página 104).
√ El encendido y el cable de la batería están incorrectamente conectados.
Conecte correctamente el cable, refiriéndose a la sección (página 104).

? Aún si la sonoridad esta activada, el tono agudo no se compensa.

√ Se selecciona la fuente de sintonizador.
El tono agudo no se compensa cuando está la fuente de sintonizador.

? No se escucha el sonido, o el volumen es bajo.

√ Las configuraciones de desvanecimiento o balance se ajustan todas hacia un lado.

Centre los ajustes de desvanecimiento y balance.

√ Los cables de entrada/salida o el mazo de conductores están conectados incorrectamente.

Vuelva a conectar correctamente los cables de entrada/salida y/o el mazo de conductores. Consulte la sección de (página 104).

? Calidad del sonido deficiente o distorsionada.

√ Uno de los cables del altavoz está siendo apretado por uno de los tornillos del automóvil.

Verifique el conexionado del altavoz.

√ Los altavoces no están conectados correctamente.

Vuelva a conectar los cables del altavoz de manera que cada terminal de salida quede conectado a un altavoz diferente.

? El tono del sensor de toque no suena.

√ El terminal de presalida está siendo utilizado.
El tono del sensor de toque no puede ser emitido desde el terminal de presalida.

Fuente de sintonizador

? Recepción de radio deficiente.

√ No está extendida la antena del automóvil.

Extraiga completamente la antena.

√ El cable de control de antena no está conectado.

Conecte el cable correctamente, refiriéndose a la sección (página 104).

Fuente de Disco

? No se reproduce el disco especificado, sino otro.

√ El CD especificado está muy sucio.
Limpie el CD, refiriéndose a la sección .
√ El CD está al revés.
Cargue el CD con el lado de la etiqueta hacia arriba.
√ El disco está muy rayado.
Pruebe otro disco.

? No se reproduce la pista especificada.

√ Se ha seleccionado la reproducción aleatoria.
Desactive la reproducción aleatoria.

? La repetición de pista, exploración de pista, y reproducción aleatoria, comienzan por si solas.

√ El ajuste no es cancelado.
Los ajustes de estas funciones permanecen activos hasta ser desactivados o hasta que se expulsa el disco, incluso si se desconecta la alimentación o si se cambia la fuente.

? No es posible reproducir discos CD-R o CD-RW.

√ No se está realizando el proceso de finalización para el CD-R/CD-RW.
Lleve a cabo el proceso de finalización con el grabador de CD.

? El CD es expulsado en cuanto se lo carga.

√ El CD está al revés.
Cargue el CD con el lado de la etiqueta hacia arriba.

√ El CD está muy sucio.

Limpie el CD refiriéndose a la sección (página 95).

? No se puede extraer el disco.

√ La causa de esto es que han transcurrido más de 10 minutos desde que el interruptor ACC del automóvil fue desactivado.
El disco solo se puede extraer durante un termino de 10 minutos después de que se ha desactivado el interruptor ACC.
Si han transcurrido más de 10 minutos, active nuevamente el interruptor ACC y pulse el botón Eject.

? El disco no se insertará.

√ Existe ya otro disco insertado.
■ Pulse el botón [▲] y extraiga el disco.

? No se puede realizar la búsqueda de pistas.

√ Para el primer álbum o última canción.
Para cada álbum, la búsqueda de pistas no se puede realizar en retroceso para la primera canción o en dirección de avance para la última canción.

Los mensajes mostrados a continuación presentan las condiciones de su sistema.

E-04: No se ha cargado el disco en el cartucho de discos.

Limpie el CD y cárguelo correctamente.

IN (Parpadeo): La sección del reproductor de CD no está funcionando apropiadamente.

Reinserte el CD. Si el CD no se puede expulsar o si la pantalla continua relampagueando aún cuando el CD ha sido reinsertado apropiadamente, por favor desactive la alimentación y consulte con su centro de servicios más cercano.

Las especificaciones se encuentran sujetas a cambios sin previo aviso.

Sección del sintonizador de FM

Gama de frecuencias (intervalo 50 kHz) ...87,5 MHz – 108,0 MHz

Sensibilidad útil (Relación señal/ruido = 26dB)......0,7 μV/75 Ω

Sensibilidad de silenciamiento (Relación señal/ruido = 46dB) .....1,6 μV/75 Ω

Respuesta de frecuencia (±3 dB)....30 Hz – 15 kHz

Relación señal a ruido (MONO)....65 dB

Selectividad (DIN) (±400 kHz) ≥ 80 dB

Separación estéreo (1 kHz)....35 dB

Sección del sintonizador de MW

Gama de frecuencias (intervalo 9 kHz) .....531 kHz – 1611 kHz

Sensibilidad útil (Relación señal/ruido = 20dB) .....25 μV

Sección del sintonizador de LW

Gama de frecuencias ....153 kHz – 281 kHz

Sensibilidad útil (Relación señal/ruido = 20dB) .....45 μV

Sección del disco compacto

Diode láser......GaAlAs

Filtro digital (D/A)....8 veces sobremuestreo

Convertidor D/A....1 Bit

Velocidad de giro ....500 – 200 rpm (CLV)

Fluctuación y trémolo ....Menos del límite medible

Respuesta de frecuencia (±1 dB)....10 Hz – 20 kHz

Distorsión armónica total (1 kHz) 0,01 %

Relación señal a ruido (1 kHz) 93 dB

Gama dinámica....93 dB

Separación de canales....85 dB

Sección de audio

Potencia máxima de salida....45 W x 4

Salida de potencia (DIN 45324, +B=14,4V) .....28 W x 4

Acción tonal

Graves : 100 Hz ±10 dB

Registro medio :....1 kHz ±10 dB

Agudos : 10 kHz ±10 dB

Nivel de salida del preamplificador/carga

(durante la reproducción del disco)......2000 mV/10 kΩ

Impedancia de salida de preamplificador ....≤ 600 Ω

General

Tensión de funcionamiento (11 – 16V admisibles) ......14,4 V

Consumo....10 A

Tamaño de instalación (An x Al x F) ......182 x 53 x 155 mm

7-3/16 × 2-1/16 × 6-1/10 pulgada

Peso 3,1 lbs (1,4 kg)

Entrada Automática de Memória

Sintonia Predefinida

2 Seleccione o tipo de Som

3 Seleccione o tipo de Altifalante

1 Seleccione a fonte sintonizador

Seleccione o mostrador "TUnE".

2 Seleccione a banda

1 Seleccione a banda

Entrada Automática de Memória

Seleccione o mostrador "CD".

Repetir a música que está a escutar.

Conexão do Conectador ISO (ver pág. 122)
