Produkttyp	Autoradio
Marke	KENWOOD
Modell	KDC-2027SG
Einbaumaße (B x H x T)	182 x 53 x 155 mm
Gewicht	1,4 kg
Stromversorgung	14,4 V DC (11-16 V zulässig)
Stromaufnahme	10 A (Sicherung 10 A)
Betriebsspannung	14,4 V DC
Maximale Ausgangsleistung	45 W x 4
DIN-Ausgangsleistung (45324, +B=14,4 V)	28 W x 4
Tuner-Empfänger	FM / MW / LW
FM-Frequenzbereich	87,5 – 108,0 MHz (Raster 50 kHz)
MW-Frequenzbereich	531 – 1611 kHz (Raster 9 kHz)
LW-Frequenzbereich	153 – 281 kHz
CD-Spieler	Ja (CD, CD-R, CD-RW finalisiert)
Signal-Rausch-Verhältnis (CD)	93 dB
Vorverstärkerausgang	2000 mV / 10 kΩ (Impedanz ≤ 600 Ω)
Abnehmbares Bedienpanel	Ja (Diebstahlsicherung)
Audiofunktionen	System Q, Loudness, Dämpfung, Balance, Einstellung von Bass/Mitten/Höhen
Uhr	Anzeige und Einstellung
DSI-Anzeige	Rotes Blinksignal (Diebstahlsicherung)
Anschlüsse	ISO (Stromversorgung und Lautsprecher), Antenne AM/FM, TEL-MUTE-Eingang
Kontaktreinigung	Trockenes, weiches Tuch
Betriebstemperatur	0 °C bis 40 °C (ohne Kondensation)

Häufig gestellte Fragen - KDC-2027SG KENWOOD

Wie setze ich das Autoradio KDC-2027SG zurück?

Drücken Sie die Reset-Taste am Gerät mit einem Stift oder einem dünnen Gegenstand. Dadurch werden die Werkseinstellungen wiederhergestellt und Fehlfunktionen des Mikroprozessors behoben.

Warum schaltet sich das Autoradio nicht ein?

Überprüfen Sie die Sicherung (10 A) und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass das Zündkabel (rot) an eine über die Zündung versorgte Quelle angeschlossen ist. Wenn das Fahrzeug keine ACC-Position hat, schließen Sie es an eine konstante Stromquelle an.

Wie entferne ich das abnehmbare Bedienpanel?

Drücken Sie die Entriegelungstaste am Panel. Ziehen Sie das Panel vorsichtig zu sich hin. Bewahren Sie es in der Schutzhülle auf, um Schäden zu vermeiden.

Was tun, wenn eine CD nicht gelesen wird?

Stellen Sie sicher, dass die CD mit der Beschriftung nach oben eingelegt ist. Reinigen Sie sie von innen nach außen mit einem weichen Tuch. Vergewissern Sie sich, dass sie nicht zerkratzt oder verzogen ist. CD-R/RW müssen finalisiert sein.

Wie stelle ich die Uhr ein?

Drücken Sie [CLK], um die Uhr anzuzeigen. Halten Sie [ADJ] 2 Sekunden lang gedrückt, bis die Anzeige blinkt. Verwenden Sie [FM] oder [AM] für die Stunden, [◀◀] oder [▶▶] für die Minuten. Drücken Sie [CLK] zur Bestätigung.

Warum ist der Radioempfang schlecht?

Überprüfen Sie, ob die Antenne ausgefahren und das Antennensteuerkabel (blau/weiß) angeschlossen ist. Wechseln Sie den Suchlaufmodus (AUTO 1, AUTO 2, Manuell), um den Empfang zu verbessern.

Wie verwende ich die System Q-Funktion?

Wählen Sie eine Quelle (Tuner oder CD). Drücken Sie [Q], um einen Klangvoreinstellung zu wählen: Flat, Rock, Top 40, Pops, Jazz, Easy. Passen Sie dann mit [AUD] die Bässe/Mitten/Höhen an, falls nötig.

Was tun, wenn der Klang verzerrt oder von schlechter Qualität ist?

Überprüfen Sie die Lautsprecheranschlüsse (Polarität und Impedanz). Stellen Sie sicher, dass die Kabel nicht eingeklemmt sind. Zentrieren Sie die Balance- und Fader-Einstellungen. Setzen Sie das Gerät bei Bedarf zurück.

Wie speichere ich einen Radiosender?

Wählen Sie das Band (FM1/2/3 oder AM). Stellen Sie die gewünschte Frequenz ein. Halten Sie eine Taste [1] bis [6] mindestens 2 Sekunden lang gedrückt. Die gespeicherte Nummer blinkt einmal zur Bestätigung.

Das Gerät gibt Rauch oder einen seltsamen Geruch ab, was tun?

Schalten Sie das Gerät sofort aus und wenden Sie sich an einen KENWOOD-Händler. Verwenden Sie das Gerät nicht weiter, bis es von einem Fachmann überprüft wurde.

BEDIENUNGSANLEITUNG KDC-2027SG KENWOOD

Sicherheitshinweise......39

Über CDs ....41

Allgemeine Funktionen .....42

Ein- und Ausschalten

Auswählen der Quelle

Lautstärke

Stummschaltung

Loudness

System Q

Klangeinstellungen

Lautsprecher-Einstellung

Anzeige der Uhrzeit

Einstellung der Uhrzeit

DSI (Disabled System Indicator)

Abnehmbare Frontblende

Tuner-Funktionen 45

Abstimmungsmodus

Senderabstimmung

Mono-Empfang

Senderspeicher

Automatischer Senderspeicher

Voreinstellungs-Abstimmung

Funktionen des CD-Spielers .....47

CD-Wiedergabe

Schneller Vor- und Rücklauf

Suche nach einem bestimmten Titel

Titelwiederholung

Titelanspielautomatik

Zufallswiedergabe

Zubehör 49

Hinweise zum Einbau ....49

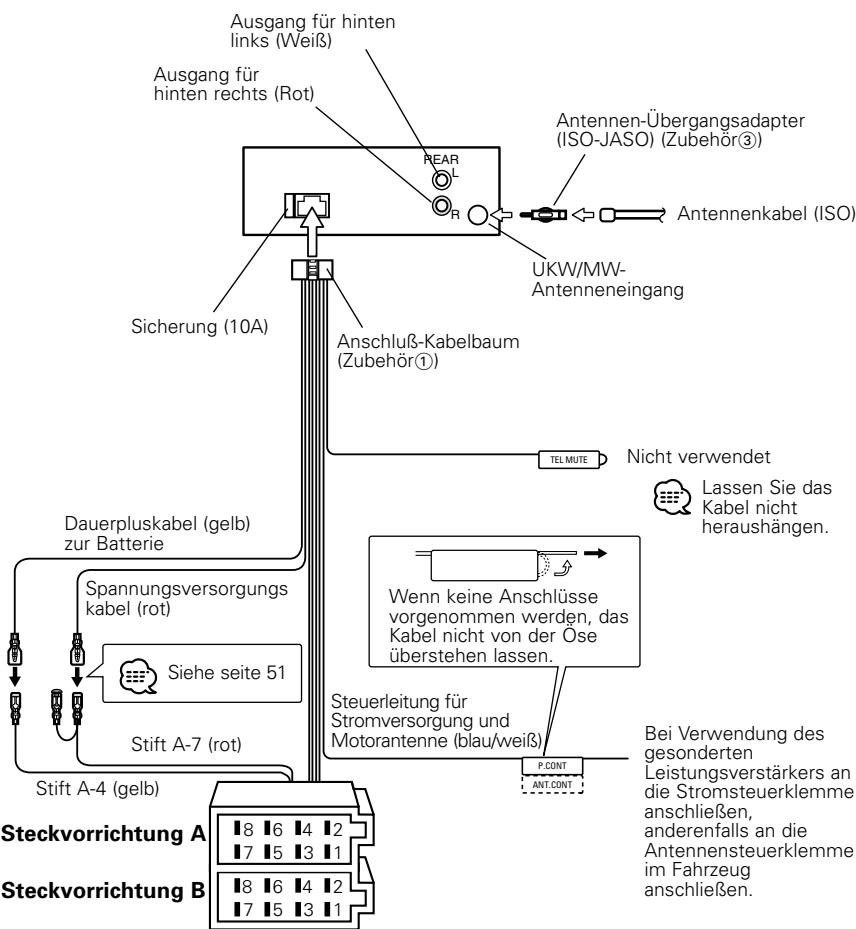

Anschlußdiagramm .....50

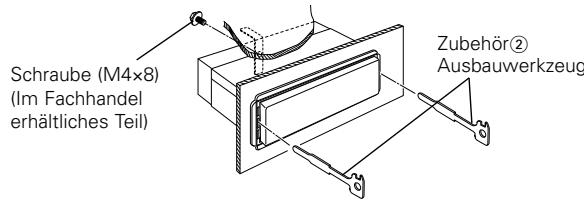

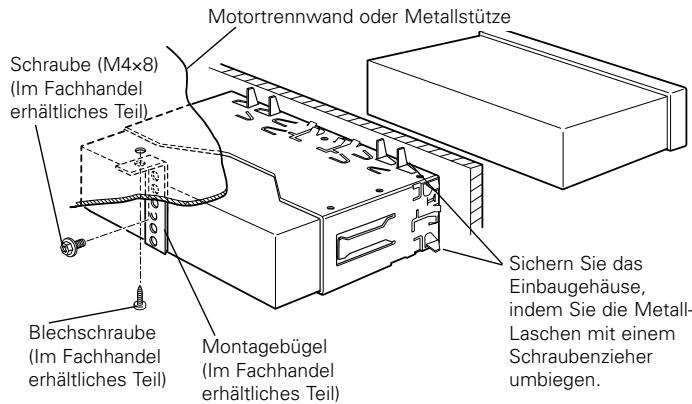

Einbau....51

Fehlersuche....53

Technische Daten......55

⚠️WARNUNG

Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Befestigen Sie das Gerät sicher im Einbauschacht, damit es bei einem Unfall nicht durch das Wageninnere geschleudert wird.
• Verwenden Sie bei Verlegung des Betriebsstrom-, Speicherschutz- und Massekabels besonders strapazierfähige und speziell für die Installation im Auto angebotene Kabel mit einem Leitungsquerschnitt von mindestens 0,75 mm² (AWG 18).
• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge etc.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus und suchen Sie einen KENWOOD-Fachhändler auf.
• Bitte berühren Sie nicht die Frontblende, während sie sich dreht. Es besteht die Gefahr, dass Ihre Finger zwischen Frontblende und Gerätechassis geraten könnten.
• Das Gerät verfügt über Glasbauteile, die durch Sturz oder Schlag beschädigt werden könnten.
• Wird das LCD-Display durch äußere Einwirkungen wie Sturz oder Schlag zerbrochen, meiden Sie den Kontakt mit der evtl. austretenden Kristallflüssigkeit. Diese Flüssigkeit kann Ihre Gesundheit beeinträchtigen.
  Sollten Sie mit der Flüssigkeit in Kontakt kommen, bitte sofort mit Wasser und Seife abwaschen.

▲ACHTUNG

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert:

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Entfernen Sie nicht die oberen oder unteren Gehäuseabdeckungen.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Setzen Sie die abnehmbare Frontblende und ihr Schutz-Etui keinem direkten Sonnenlicht und zu hohen Temperaturen aus und schützen Sie sie vor Feuchtigkeit, Spritzwasser und Staub.
• Die abnehmbare Bedieneinheit ist ein Präzisionsteil und enthält empfindliche Elektronikbausteine. Behandeln Sie sie daher äußerst sorgfältig.
• Berühren Sie nicht die Metallkontakte an der abnehmbaren Frontblende und am Radioeinschub.
• Achten Sie beim Austauschen einer Sicherung darauf, dass der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zur Beschädigung des Geräts führen.
• Unterbrechen Sie vor dem Austauschen einer Sicherung zunächst die Kabelverbindungen, um Kurzschlüsse zu verhindern.
• Achten Sie bitte darauf, dass keine Gegenstände zwischen Frontblende und Gerätechassis fallen.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben können das Gerät beschädigen.

Geben Sie keine 8-cm-CD-Singles wieder

Wenn Sie eine 8-Zentimeter-CD-Single mit Adapter abspielen möchten, kann sich der Adapter für CD-Singles von der CD lösen und den CD-Spieler beschädigen.

ANMERKUNGEN

• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich von Ihrem KENWOOD-Fachhändler beraten.
• Falls das Gerät nicht richtig zu funktionieren scheint, drücken Sie zuerst die Reset-Taste. Lässt sich die Fehlfunktion auf diese Weise nicht beheben, wenden Sie sich bitte an Ihren KENWOOD-Fachhändler.

• Bei Temperaturen unter 5 °C (41 °F) sind die Zeichen im LCD möglicherweise schwer lesbar.
• Die in dieser Bedienungsanleitung gezeigten Abbildungen des Autoradio-Displays und der Frontblende dienen lediglich als Erklärungshinweise für die vielseitigen Einstellmöglichkeiten Ihres Geräts. Deshalb können sich geringfügige Abweichungen zwischen der Display-Darstellung Ihres Geräts und den Illustrationen in der Anleitung ergeben.

Beschlagen der Laser-Linse

Bei kaltem Wetter kann die Laserlinse des CD-Spielers nach dem Einschalten der Fahrzeugheizung beschlagen. In diesem Fall lässt sich keine CD abspielen. Nehmen Sie dann die CD aus dem Gerät und warten Sie eine Zeitlang, bis der Beschlag abgetrocknet ist. Arbeitet der CD-Spieler nach 1-2 Stunden noch nicht richtig, wenden Sie sich an Ihren KENWOOD-Fachhändler.

Reinigen der Kontakte am Bedienteil

Reinigen Sie die Kontakte an der Rückseite des Bedienteils und an der Front des Einschubs mit einem trockenen, weichen Tuch.

Reinigung

Sollte die Frontblende Ihres Gerätes verschmutzt oder verstaubt sein, reinigen Sie die Blende nur mit einem weichen Tuch (z. B. Silikontuch). Bei stärkeren Verschmutzungen verwenden Sie bitten ein feuchtes Tuch und Neutralreiniger. Bitte nicht vergessen: Auch die Rückstände des Neutralreinigers müssen entfernt werden.

Bei der Verwendung von Reinigungssprays kann eine Beschädigung der mechanischen Teile des Gerätes nicht ausgeschlossen werden. Rauhe Tücher und flüchtige Lösungsmittel wie Verdünner, Spiritus oder Alkohol zerstören die Blendenoberfläche oder den Aufdruck.

Reinigen des CD-Schachts

Im CD-Schacht sammelt sich mit der Zeit Staub an, der ab und an entfernt werden muss. Ein verschmutzter Schacht kann die CDs beschädigen.

Kennzeichnung von Geräten mit Laser-Abtastern

Dieser Aufkleber ist am Chassis oder Gehäuse angebracht und weist darauf hin, dass das Gerät mit einem als Class 1 eingestuften Laserstrahl arbeitet. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am "Gemeinsamen

Rücknahmesystem Batterien" (GRS Batterien). Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Anfassen der CD

- Berühren Sie nicht die Aufnahme-Oberfläche der CD.

• CD-Rs und CD-RW sind wesentlich empfindlicher als herkömmliche Musik-CDs. Verwenden Sie CD-Rs oder CD-RWs erst, nachdem Sie sich mit den Vorsichtshinweisen auf der jeweiligen Verpackung etc. vertraut gemacht haben.
• Kleben Sie keine Aufkleber oder ähnliches auf eine CD. Verwenden Sie dem entsprechend auch keine CDs, auf denen sich bereits ein Aufkleber oder ähnliches befindet.

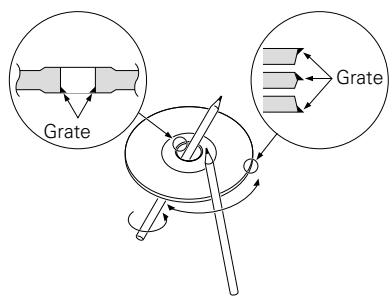

Wenn Sie eine neue CD verwenden

Wenn das mittlere Loch oder der äußere Rand einer CD durch die Fertigung bedingte Grate aufweist, verwenden Sie diese CD erst, nachdem Sie diese Grate mit Hilfe eines Kugelschreibers oder ähnlichem entfernt haben.

Verwenden Sie kein Zubehör für Ihre Discs.

Reinigung einer CD

Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

Wenn Sie CDs aus diesem Gerät entnehmen möchten, ziehen Sie sie stets in horizontaler Richtung heraus.

CDs, die nicht verwendet werden können

- CDs, die nicht rund sind, können nicht verwendet werden.

• CDs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind, können nicht verwendet werden.
• Dieses Gerät kann nur CDs mit der Kennung [COMTRACT] [COMUNCT] [COMUNCT] DISC DISC DISC DIGITAL AUDIO DIGITAL AUDIO abspielen.
  Discs ohne diese Kennung werden unter Umständen nicht korrekt abgespielt.
• Eine CD-R oder CD-RW, die nicht abgeschlossen (finalized) worden ist, kann nicht abgespielt werden. (Einzelheiten hinsichtlich der Finalisierung finden Sie bitte in den Bebienungsanleitungen Ihrer Brennsoftware sowie Ihres CD-R/CD-RW-Recorders.)

Aufbewahrung von CDs

• Bewahren Sie CDs nicht in direktem Sonnenlicht auf (beispielsweise auf dem Armaturenbrett), wo hohe Temperaturen herrschen.
• Bewahren Sie CDs immer in ihren Hüllen auf.

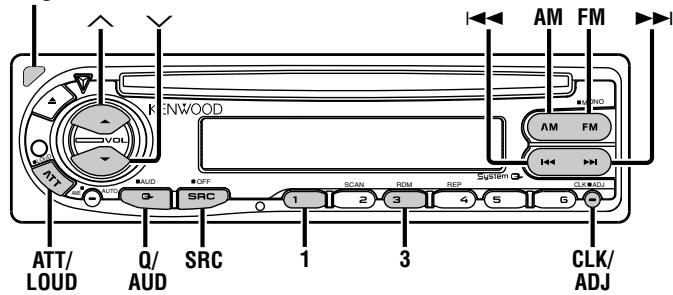

Freigabe-Taste

Ein- und Ausschalten

Einschalten des Geräts

Drücken Sie die [SRC]-Taste.

Ausschalten der Stromversorgung

Drücken Sie mindestens 1 Sekunde lang die [SRC]-Taste.

Auswählen der Quelle
Drücken Sie die [SRC]-Taste.

Benötigte Quelle	Display
Tuner	"TUnE"
CD	"CD"
Standby (Modus für "Nur Beleuchtung")	"STBY"

Lautstärke

Erhöhen der Lautstärke:

Drücken Sie die [∧]-Taste.

Senken der Lautstärke:

Drücken Sie die [∨]-Taste.

Stummschaltung

Schnelles Senken der Lautstärke.

Drücken Sie die [ATT]-Taste.

Bei jeder Betätigung der Taste wird die Lautstärkeabsenkung ein- oder ausgeschaltet.

Wenn sie eingeschaltet ist, blinkt die "ATT"-Anzeige.

Loudness

Anhebung der Bass- und Hochtonanteile bei niedriger Wiedergabelautstärke.

Drücken Sie mindestens 1 Sekunde lang die [LOUD]-Taste.

Bei jeder Tastenbetätigung für mindestens 1 Sekunde wird die Loudness-Funktion ein- oder ausgeschaltet.

Wenn die Funktion eingeschaltet ist, leuchtet die "LOUD"-Anzeige.

System Q

Im System Q sind verschiedene Klangeinstellungen gespeichert, mit denen sich Ihre Audioquellen wiedergeben lassen.

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten

Drücken Sie dazu die [SRC]-Taste.

2 Wählen Sie die gewünschte Klangeinstellung aus

Drücken Sie dazu die [Q]-Taste.

Bei jeder Betätigung der Taste ändert sich die Klangeinstellung.

• Jeder Einstellwert wird mit (Seite 44) geändert. Wählen Sie zunächst im Menü Lautsprecher-Einstellung den Lautsprechertyp aus.
• Bei Änderung der System Q-Einstellung ersetzen die in der Klangregelung eingestellten Tiefen, Mitten und Höhen die Werte des System Q.

Klangeinstellungen

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten

Drücken Sie dazu die [SRC]-Taste.

2 Aktivieren Sie die Klangeinstellungen

Drücken Sie mindestens 1 Sekunde lang die [AUD]-Taste.

3 Wählen Sie die gewünschte Einstellung aus

Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der Taste ändern sich die Punkte, die eingestellt werden können, wie nachfolgend gezeigt.

4 Stellen Sie den gewünschten Wert ein

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

Einstellung	Display	Bereich
Basspegel	"BAS"	-8 — +8
Mittenpegel	"MID"	-8 — +8
Höhenpegel	"TRE"	-8 — +8
Balance	"BL"	Links 15 — Rechts 15
Fader	"FD"	Rear 15 — Front 15

5 Verlassen Sie die Klangeinstellungen

Drücken Sie die [AUD]-Taste.

Lautsprecher-Einstellung

Damit der Q-Faktor für Ihre Lautsprecher optimal eingestellt ist, sollte der richtige Lautsprechertyp eingestellt werden.

1 Aktivieren Sie den Standby-Modus

Drücken Sie die [SRC]-Taste. Wählen Sie das "STBY"-Display aus.

2 Aktivieren Sie den Modus für die Lautsprecher-Einstellung Drücken Sie die [Q]-Taste.

3 Wählen Sie den Lautsprechertyp aus

Drücken Sie die [I◄◄►] - oder [►►►►] - Taste. Bei jeder Betätigung der Taste ändert sich die Einstellung wie nachfolgend gezeigt.

Lautsprechertyp	Display
Aus	"SP-F"
Für Original-Lautsprecher	"SP-O"
Für 6x6- und 6x9-Zoll-Lautsprecher	"SP-6"
Für 5- und 4 Zoll-Lautsprecher	"SP-5"

4 Verlassen Sie den Lautsprecher-Einstellmodus

Drücken Sie die [Q]-Taste.

Anzeige der Uhrzeit

Drücken Sie die [CLK]-Taste.

Bei jeder Betätigung der Taste schaltet sich das Uhr-Display ein oder aus.

Einstellung der Uhrzeit

1 Schalten Sie auf die Anzeige der Uhrzeit
Drücken Sie die [CLK]-Taste.
2 Aktivieren Sie den Uhr-Einstellmodus
Drücken Sie mindestens 2 Sekunden lang die [ADJ]-Taste. Die Uhr-Anzeige blinkt.
3 Stellen Sie die Stunden ein
Drücken Sie die [FM]- oder [AM]-Taste.
Stellen Sie die Minuten ein
Drücken Sie die [◀◀] - oder [▶▶] - Taste.
4 Verlassen Sie den Uhr-Einstellmodus
Drücken Sie die [CLK]-Taste.

DSI (Disabled System Indicator)

Nach dem Abnehmen der Frontblende blinkt eine rote Warnanzeige am Gerät.

1 Schalten Sie das Radio aus
Drücken Sie mindestens 1 Sekunde lang die [SRC]-Taste.
2 Schalten Sie die "Gesperrt"-Anzeige ein
Halten Sie die [1]- und [3]-Tasten gedrückt und drücken Sie gleichzeitig die [SRC]-Taste.
Jedesmal, wenn Sie die Schritte 1 und 2 ausführen, schaltet sich die "Gesperrt"-Anzeige ein oder aus.

Abnehmbare Frontblende

Die Frontblende des Gerätes kann abgenommen und mitgenommen werden.

Abnehmen der Frontblende

Drücken Sie die Freigabe-Taste.

Die Frontblende ist entriegelt und kann abgenommen werden.

• Bei der Frontblende handelt es sich um ein Präzisionsbauteil, das durch Erschütterungen oder Stöße beschädigt werden kann. Aus diesem Grunde sollten Sie die Frontblende stets in dem dafür vorgesehenen Etui aufbewahren, nachdem Sie sie abgenommen haben.
• Setzen Sie weder die Frontblende noch deren Etui direktem Sonnenlicht, extremer Wärme oder Luftfeuchtigkeit aus. Schützen Sie beides darüber hinaus vor Spritzwasser und Staub.

Einsetzen der Frontblende

1 Setzen Sie die Frontblende so auf das Gerät, dass die Vertiefungen an der Blende in die Vorsprünge am Gerät passen.

2 Drücken Sie die Frontblende hinein, bis sie einrastet. Die Frontblende ist eingerastet und Sie können das Gerät in Betrieb nehmen.

Abstimmungsmodus

Wählen Sie einen Abstimmungsmodus aus.

Drücken Sie die [AUTO]-Taste.

Bei jeder Betätigung der Taste ändert sich der

Abstimmungsmodus wie nachfolgend gezeigt.

Abstimmungsmodus Display Funktion

Automatik-Suche	"AUTO 1"-Anzeige	Automatische Suche nach einem Sender
Suche nach einem gespeicherten Sender	"AUTO 2"-Anzeige	Suche nach den im Senderspeicher abgelegten Sendern
Manuell	—	Normale manuelle Senderabstimmung

Senderabstimmung

So wählen Sie einen Sender aus.

1 Schalten Sie auf Tuner-Betrieb

Drücken Sie die [SRC]-Taste.

Wählen Sie das "TUnE" -Display aus.

2 Wählen Sie den Wellenbereich aus

Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der [FM]-Taste wechseln die Wellenbereiche zwischen FM1, FM2 und FM3.

3 Abstimmen einer höheren oder niedrigeren Frequenz

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

Während des Empfangs von Stereo-Sendern leuchtet das "ST"-Symbol.

Mono-Empfang

Nebengeräusche können reduziert werden, wenn Stereo-

Rundfunksendungen monaural empfangen werden.

Drücken Sie mindestens 1 Sekunde lang die [MONO]-Taste.

Bei jeder Tastenbetätigung für mindestens 1 Sekunde wird der Mono-Empfang ein- oder ausgeschaltet.

Wenn der Mono-Empfang eingeschaltet ist, leuchtet die Mono-Anzeige.

Senderspeicher

Häufiger gehörte Sender lassen sich im Senderspeicher ablegen.

1 Wählen Sie den Wellenbereich aus

Drücken Sie die [FM]- oder [AM]-Taste.

2 Wählen Sie die Frequenz aus, die im Speicher abgelegt werden soll

Drücken Sie die [I◄◄] - oder [►►I]-Taste.

3 Legen Sie die Frequenz im Speicher ab

Drücken Sie mindestens 2 Sekunden lang die [1] — [6]-Taste.

Die Speicherplatz-Anzeige blinkt einmal.

In jedem Wellenbereich kann jeweils 1 Sender im Speicher auf jeder der Tasten [1] — [6] abgelegt werden.

Automatischer Senderspeicher

Im automatischen Senderspeicher werden sechs gut empfangbare Sender abgelegt.

Die Reihenfolge wird durch die Empfangsfrequenz — beginnend am unteren Ende des Frequenzbands — bestimmt.

1 Wählen Sie den Wellenbereich für den automatischen Senderspeicher aus

Drücken Sie die [FM]- oder [AM]-Taste.

2 Starten Sie den automatischen Senderspeicher

Drücken Sie mindestens 2 Sekunden lang die [AME]-Taste.

Wenn 6 empfangbare Sender im Speicher abgelegt worden sind, ist die automatische Speicherung der Sender beendet.

Voreinstellungs-Abstimmung

Abrufen der im Speicher abgelegten Sender

1 Wählen Sie den Wellenbereich aus

Drücken Sie die [FM]- oder [AM]-Taste.

2 Rufen Sie den Sender ab

Drücken Sie die [1] — [6]-Taste.

CD-Wiedergabe

Wenn eine CD eingelegt ist

Drücken Sie die [SRC]-Taste.

Wählen Sie das "CD"-Display aus.

Wenn eine CD eingelegt ist, leuchtet die "IN"-Anzeige.

Auswerfen der CD

Drücken Sie die [▲]-Taste.

3 in. (8cm)- CDs können nicht abgespielt werden. Die Benutzung eines Adapters und das Einlegen des Adapters und der CD in dieses Gerät kann Beschädigungen verursachen.

Schneller Vor- und Rücklauf

Schneller Vorlauf

Halten Sie die [▶▶] -Taste gedrückt.

Nach dem Loslassen der Taste wird die Wiedergabe fortgesetzt.

Schneller Rücklauf

Halten Sie die [◀◀] -Taste gedrückt.

Nach dem Loslassen der Taste wird die Wiedergabe fortgesetzt.

Suche nach einem bestimmten Titel

Wählen Sie den Titel aus, den Sie sich anhören möchten.

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

Titelwiederholung

Wiederholung des Titels, den Sie sich gegenwärtig anhören.

Drücken Sie die [REP]-Taste.

Bei jeder Betätigung der Taste schaltet sich die Titel-

Wiederholung ein oder aus.

Wenn die Funktion eingeschaltet ist, leuchtet die "REP"-Anzeige.

Titelanspielautomatik

Die ersten Sekunden jedes sich auf der gegenwärtig wiedergegebenen Disc befindlichen Titels werden angespielt, damit Sie bestimmte Musiktitel leichter finden können.

1 Starten Sie den Titel-Scan

Drücken Sie die [SCAN]-Taste.

Die "SCN"-Anzeige ist eingeschaltet (ON).

2 Deaktivieren Sie die Funktion, wenn der von Ihnen gewünschte Titel wiedergegeben wird

Drücken Sie die [SCAN]-Taste.

Zufallswiedergabe

Alle Titel werden in zufälliger Reihenfolge wiedergegeben.

Drücken Sie die [RDM]-Taste.

Bei jeder Betätigung der Taste schaltet sich die

Zufallswiedergabe-Funktion ein oder aus.

Wenn die Funktion eingeschaltet ist, leuchtet die "RDM"-Anzeige und die Titelnummer blinkt.

Wenn die [▶▶] -Taste gedrückt ist, wird der nächste Titel ausgewählt.

Zubehör

	Ansicht	Anzahl der Teile
1		......1
2		......2
3		......1

Verwenden Sie nur dieses Original-Zubehör, um Beschädigungen Ihres Autoradios zu vermeiden.

Verwenden Sie nur das mit dem Gerät gelieferte, oben aufgeführte Zubehör.

Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie, um Kurzschlüsse zu vermeiden.
2. Verbinden Sie die Ein und Ausgangskabel der einzelnen Geräte.
3. Schließen Sie alle Kabel an den Kabelbaum an.
4. Verbinden Sie den Steckverbinder B des Kabelbaums mit dem Lautsprecheranschluß Ihres Fahrzeugs.
5. Verbinden Sie den Steckverbinder A mit dem Dauerplus Ihres Fahrzeugs.
6. Stecken Sie die Kabelbaumanschluß ans Gerät.
7. Bauen Sie das Autoradio ein.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Reset Taste.

ACHTUNG

• Sollte Ihr Fahrzeug über keinen ISO-Anschluß verfügen, wenden Sie sich bitte an Ihren KENWOOD-Fachhändler.
• Verwenden Sie Antennen-Übergangsadapter (ISO-JASO) nur dann, wenn das Antennenkabel einen ISO-Stecker besitzt.
• Vergewissern Sie sich, daß alle Kabelverbindungen einwandfrei ausgeführt sind, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.
• Falls das Zündschloß Ihres Fahrzeugs keine ACC-Stellung besitzt, oder das Zündkabel an eine Konstantspannungs-Stromquelle, wie z.B. ein Batteriekabel, angeschlossen ist, wird die Stromversorgung des Gerätes nicht mit der Zündung verbunden (d.h. es wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Gerätes mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Wenn die Sicherung anspricht, überprüfen Sie zunächst die Kabel auf einen Kurzschluß. Ersetzen Sie dann die defekte Sicherung durch eine intakte Sicherung gleichen Werts.
• Nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material isolieren. Um Kurzschlüsse zu verhindern, entfernen Sie keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.
• Verbinden Sie beide Pole der Lautsprecher mit den Lautsprecherausgängen am Gerät. Das Anschließen der Lautsprecher Minuspole an die Karosserie kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Wenn das Armaturenbrett eine Klappe hat, vergewissern Sie sich beim Einbau, daß die Frontplatte beim Öffnen und Schließen nicht an die Klappe stößt.
• Das Gerät so anbringen, daß der Befestigungswinkel 30° oder weniger beträgt.

Steckerfunktionsanleitung

Stiftnummern für ISO-Stecker	Kabelfarbe	Funktionen
Externer Stromanschluß
A-4	Gelb	Batterie
A-5	Blau/Weiß	Stromsteuerung
A-7	Rot	Zündung (ACC)
A-8	Schwarz	Erdanschluß (Masse)
Lautsprecheranschluß
B-1	Lila	Hinten rechts (+)
B-2	Lila/Schwarz	Hinten rechts (-)
B-3	Grau	Vorne rechts (+)
B-4	Grau/Schwarz	Vorne rechts (-)
B-5	Weiß	Vorne links (+)
B-6	Weiß/Schwarz	Vorne links (-)
B-7	Grün	Hinten links (+)
B-8	Grün/Schwarz	Hinten links (-)

⚠️WARNUNG Anschließen des ISO-Steckers (siehe S.50)

Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um Beschädigung des Gerätes zu vermeiden. Der Standard-Anschluß für den Kabelbaum ist nachfolgend unter 1 beschrieben. Falls die ISO-Steckerstifte gemäß 2 oder 3 belegt sind, nehmen Sie den Anschluß vor, wie abgebildet.

Bitte stellen Sie sicher, dass das Kabel wie unten in 2 gezeigt wieder angeschlossen wird, um dieses Gerät in Volkswagen-Fahrzeuge, usw. zu installieren.

① (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Steckers am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.


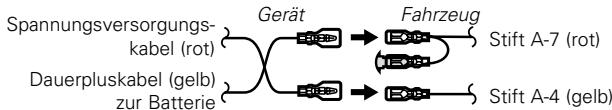

② Der Stift A-7 (rot) des ISO-Steckers am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.


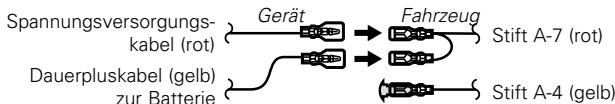

3 Der Stift A-4 (gelb) des ISO-Steckers am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

Wenn der Anschluß so vorgenommen wird, wie im obigen Fall 3 beschrieben, ist die Stromversorgung des Gerätes nicht mit dem Zündschloß gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten. Um die Stromversorgung des Gerätes mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

Einbau

Bauen Sie das Gerät fest ein. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen und Klangbeeinträchtigungen auftreten.

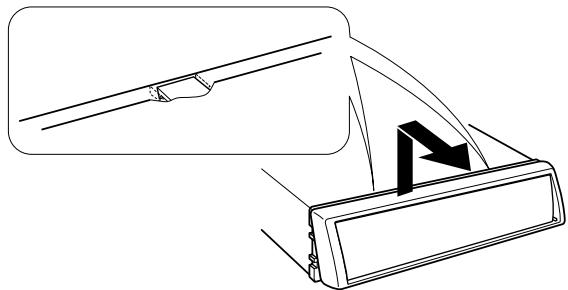

■ Ausbau des Hartgummirahmens

1 Die Anschlagstifte des Ausbauwerkzeugs einrasten und die beiden Verriegelungen der unteren Hälfte ausbauen. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.

2 Nach Ausbau der unteren Hälfte, Ausbau bei den beiden oberen Stellen vornehmen.

Der Rahmen kann von der Oberseite auf die gleiche Weise ausgebaut werden.

■ Herausnehmen des Geräts

1 Nehmen Sie den Hartgummirahmen ab. (Siehe Kapitel "Ausbau des Hartgummirahmens".)
2 Entfernen Sie die Schraube (M4×8) an der Rückseite des Geräts.
3 Setzen Sie die beiden Ausbauwerkzeuge in die seitlichen Schlitze an der Frontseite ein (siehe Skizze).

4 Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

Achten Sie darauf, daß Sie sich nicht an den Vorsprüngen der Ausbauwerkzeuge verletzen.

5 Fassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.

Manchmal funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler vorliegt. Schauen Sie daher zunächst in die nachfolgende Übersicht, bevor Sie Ihr Gerät zur Reparatur geben. Vielleicht lässt sich der Fehler ganz leicht beheben.

Allgemein

? Das Gerät lässt sich nicht einschalten.

√ Die Sicherung ist durchgebrannt.
Überprüfen Sie die Kabel auf Kurzschluß und ersetzen Sie die Sicherung durch eine neue mit gleichen Werten.
√ Das Zündschloss verfügt über keine ACC-Stellung.
Verbinden Sie die Leitung für "geschaltetes" Plus mit dem Dauerplus-Kabel.

? Das Gerät reagiert auf keinen Tastendruck.

√ Der Mikrocomputer arbeitet nicht richtig.

Drücken Sie die Reset-Taste (Seite 40).

? Das Radio lässt sich nicht auf CD-Betrieb umschalten.

√ Es wurde keine CD eingelegt.

Legen Sie die gewünschte CD ein. Wenn sich keine CD im Gerät befindet, können Sie nicht auf CD-Betrieb umschalten.

? Nach dem Abziehen des Zündschlüssels sind die Senderspeicher gelöscht.

√ Das Dauerpluskabel ist nicht richtig angeschlossen.

Schließen Sie das Kabel richtig an (siehe Kapitel ) (Seite 50).

√ Dauerplus-Kabel und Leitung für "geschaltetes" Plus wurden nicht richtig angeschlossen.

Schließen Sie das Kabel richtig an (siehe Kapitel ) (Seite 50).

? Trotz Loudness-Funktion werden die Höhen nicht angehoben.

√ Das Radio befindet sich im Tuner-Betrieb.
Im Tuner-Betrieb hebt die Loudness-Funktion die Höhen nicht an.

? Kein Ton oder zu geringe Lautstärke.

√ Fader und/oder Balanceregler sind zu einer Seite gedreht.
Mitteln Sie die Fader- und Abgleicheinstellung.
√ Die Anschlusskabel oder der Kabelbaum sind nicht richtig verbunden.
Überprüfen Sie die Kabelanschlüsse (siehe Kapitel ) (Seite 50).

? Schlechte Klangqualität (Verzerrungen, Störungen).

√ Ein Lautsprecherkabel wird durch eine Schraube kurzgeschlossen.
Überprüfen Sie die Lautsprecherkabel.
√ Die Lautsprecher sind nicht richtig angeschlossen.
Schießen Sie die Plus- und Minuspole aller Lautsprecher korrekt an.

? Der Tastenton ist nicht zu hören.

√ Der Vorverstärkerausgang wird verwendet.

Der Tastenton kann nicht über den Vorverstärkerausgang ausgegeben werden.

Tuner-Betrieb

? Schlechter Radioempfang.

√ Die Fahrzeugantenne ist nicht herausgezogen.

Ziehen Sie die Antenne vollständig heraus.

√ Das Kabel für die Steuerung der Motorantenne ist nicht richtig angeschlossen.

Schließen Sie das Kabel richtig an (siehe Kapitel ) (Seite 50).

CD-Wechsler-Betrieb

? Statt der angewählten Disc wird eine andere abgespielt.

√ Die angewählte CD ist sehr verschmutzt oder beschädigt.
Die CD überprüfen und ggf. reinigen (siehe Kapitel ).
√ Die CD ist verkehrt herum eingelegt.
Nehmen Sie das Magazin heraus und legen die CD richtig herum ein.
√ Die Disc ist beschädigt.
Tauschen Sie die Disc aus.

? Der angewählte Titel wird nicht wiedergegeben.

√ Die Zufallswiedergabe wurde eingestellt.

Schalten Sie die Zufallswiedergabe aus.

? Titelwiederholung, Titel-Scan und Zufallswiedergabe starten automatisch.

√ Die jeweilige Funktion ist noch eingeschaltet.
Die Einstellungen dieser Funktionen bleiben so lange aktiviert, bis die Einstellung deaktiviert oder die Disc ausgeworfen wird, auch, wenn die Stromversorgung ausgeschaltet oder die Quelle geändert wird.

? CD-Rs oder CD-RWs können nicht wiedergegeben werden.

√ Der Aufnahmeprozess der CD-R/CD-RW wurde nicht ordnungsgemäß abgeschlossen (finalized).
Aufnahmeprozess mit CD-Recorder ordnungsgemäß beenden.

? Eine CD wird sofort nach dem Einlegen wieder ausgeworfen.

√ Die CD wurde falsch herum eingelegt.
Legen Sie die CD so ein, dass die bedruckte Seite nach oben weist.
√ Die CD ist sehr verschmutzt.
Reinigen Sie die CD (siehe Kapitel ) (Seite 41).

? Die Disc kann nicht entnommen werden.

√ Die Zündung des Fahrzeuges wurde bereits vor mehr als 10 Minuten ausgeschaltet.
Die Disc kann nur innerhalb von 10 Minuten nach Ausschalten der Fahrzeug-Zündung entnommen werden. Wenn mehr als 10 Minuten vergangen sind, müssen Sie zunächst die Zündung einschalten und dann die Auswurftaste drücken.

? Die Disc lässt sich nicht einlegen.

√ Es wurde bereits eine Disc eingelegt.
Drücken Sie die Taste [▲] und entnehmen Sie die Disc.

? Die Spursuche kann nicht durchgeführt werden.

√ Für das erste oder letzte Musikstück eines Albums.
Die Spursuche kann nicht bei jedem Album in Rückwärtsrichtung für das erste Musikstück und in Vorwärtsrichtung für das letzte Musikstück durchgeführt werden.

Die unten angeführten Meldungen zeigen den Zustand Ihres Systems an.

E-04: Es befindet sich keine Disc im Magazin.

→ Reinigen Sie die CD und legen Sie die CD richtig ein.

IN (Blinken): Der CD-Spieler funktioniert nicht ordnungsgemäß.

Legen Sie die CD erneut ein. Wenn sich die CD nicht auswerfen lässt oder das Display weiterhin blinkt, schalten Sie das Gerät bitte aus und wenden sich an Ihren KENWOOD-Fachhändler.

Die technischen Daten können sich ohne besonderen Hinweis ändern.

UKW-Tuner

Frequenzband (Abstimmschritte: 50 kHz) 87,5 MHz – 108,0 MHz

Empfindlichkeit (Rauschabstand = 26dB)....0,7 μV/75 Ω

Empfindlichkeitsschwelle (Rauschabstand = 46dB)....1,6 μV/75 Ω

Frequenzgang (±3 dB) 30 Hz – 15 kHz

Rauschabstand (MONO)....65 dB

Selektivität (DIN) (±400 kHz) ≥ 80 dB

Kanaltrennung (1 kHz) 35 dB

MW-Tuner

Frequenzband (Abstimmschritte: 9 kHz)......531 kHz – 1611 kHz

Empfindlichkeit (Rauschabstand = 20dB) .....25 μV

LW-Tuner

Frequenzband....153 kHz – 281 kHz

Empfindlichkeit (Rauschabstand = 20dB) .....45 μV

Disc-Abschnitt

Spindeldrehzahl ....500 – 200 U/min (CLV)

Tonhöhenschwankung....Unterhalb der Meßgrenze

Frequenzgang (±1 dB) 10 Hz – 20 kHz

Gesamtklirrgrad (1 kHz) 0,01 %

Rauschabstand (1 kHz) 93 dB

Dynamik....93 dB

Kanaltrennung 85 dB

Verstärker

Max. Ausgangsleistung 45 W x 4

Ausgangsleistung (DIN 45324, +B=14,4V) ......28 W x 4

Klangregler Baß : 100 Hz ±10 dB

Pegel und Impedanz des Vorstufenausgangs (während eine CD wiedergegeben wird)......2000 mV/10 kΩ

Vorverstärker-Impedanz......≤ 600 Ω

Allgemein

Betriebsspannung (11 – 16V möglich) ......14,4 V

Stromverbrauch....10 A

Einbaumaß....182 x 53 x 155 mm

7-3/16 × 2-1/16 × 6-1/10 Zoll

Gewicht....3,1 lbs (1,4 kg)

Technische gegevens....73

▲WAARSCHUWING

Dynamisch bereik....93 dB

Kanaalscheiding....85 dB

Audiogedeelte

Gewicht....3,1 lbs (1,4 kg)
