MODE D'EMPLOI PAC W 130 A DELONGHI
Utilisez l'appareil en suivant exclusivement cette notice.
Ces instructions ne couvrent pas toutes les conditions et situations pouvant se présenter.
Il est always necessary d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les appareils électroménagers.
- Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
- Il est dangereux de modifier ou d'altérer d'une quelconque façon les caractéristiques de l'appareil.
- L'appareil doit être installé selon les normes nationales en matière d'équipements électriques.
- Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de SAV agréés par le fabricant.
Les réparations effectuées par un personnel non qualifié peuvent être dangereuses.
Cet appareil doit être utilisé exclusivement par des adultes.
L'appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insuffisantes, sans la surveillance vigilante et les instructions d'un responsable de leur sécurité.
Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Cet appareil doit être relié à une mise à la terre efficace. Faites contrôler l'installation électrique par un électricien qualifié.
- Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
- Avant toute opération de nettoyage ou d'entretien, débranchez toujours l'appareil.
- Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
- N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur.
- Respectez une distance minimale de 50 cm entre l'appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs, etc.)
- Ne posez pas d'objets lourds ou chauds sur l'appareil. Nettoyez le filtre à air au moins une fois par semaine.
- Évitez d'utiliser des appareils de chauffage tout près du climatiseur. L'appareil doit être transporté à la verticale ou couché sur le côté.
Avant de transporter l'appareil, videz toute l'eau qu'il contient. Attendez au moins 1 heures avant de mettre en marche un appareil qui vient d'être transporté.

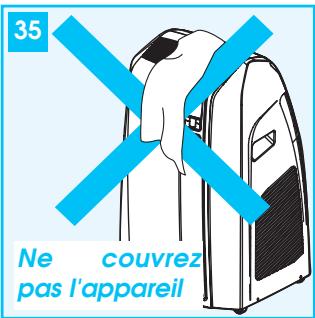

- Ne couvrez pas l'appareil avec des sacs en plastique avant de le ranger.
Les matériaux utilisés pour l'emballage sont recyclables.
Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour la collecte différenciée.
- Quand il arrive à la fin de sa vie utile, le climatiseur doit être apporté dans un centre de collecte spécialisé.
- Afin d'éviter tout risque, le cordon d'alimentation éventuellement abîmé devra être remplacé exclusivement par le Fabricant ou par son SAV.
- N'oubliez pas d'effectuer un détartrage à chaque fin de saison et en tout cas toutes les 500 heures de fonctionnement (voir p. 58)
Dans les zones où l'eau est très calcaire, il est conseillé d'ajouter l'additif anticalcaire spécial, que vous trouverez dans les Centres SAV agréés.
Avertissements specifiques pour les appareils à gaz frigorigéné R410A*
Le R410A est un gaz frigorigène conforme aux normes CEE sur l'écologie. Il est recommandé de ne pas percer le circuit frigorifique de l'appareil.
INFORMATION ENVIRONNEMENTALE: Cette unité contient des fluorures à effet de serre couverts par le protocole de Kyoto. Les opérations d'entretien et d'élimination doivent être effectuées exclusivement par du personnel qualifié. (R410A, GWP=1975).
- Vérifiez sur la plaque signalétique le type de gaz frigorigène utilisé dans votre appareil
Avertissements specifiques pour les appareils à gaz frigorigén R290*
- Lisez attentivement ces avertissements
- Pour le processus de dégivrage et pour le nettoyage, utilisez exclusivement les outils recommandés par le constructeur
- Positionnez l'appareil dans un endroit sans sources d'allumage constantes (flammes libres, appareils à gaz ou électriques en marche)
- Évitez de percer et de brûler
- Les gaz frigorigènes peuvent être inodores
- L'appareil doit être installé, utilisé et stocké dans une pièce dont la surface est supérieure à 15m². Cet appareil contient 300 grammes de R290.
- R290 est un gaz frigorigène conforme aux directives européennes sur l'environnement. Ne perforez aucun des composants du circuit frigorifique.
- Si l'appareil est installé, actionné ou stocké dans une pièce non aérée, celle-ci doit être en mesure d'empêcher la stagnation d'éventuelles fuites de gaz frigorigène qui risqueraient d'être allumées par un poêle électrique, un fourneau ou toute autre source d'allumage, et de provoquer un incendie ou une explosion. L'appareil doit être conservé de manière à prévenir les pannes mécaniques.
- Les personnes qui travaillent ou qui interviennent sur un circuit frigorigène doivent posséder une certification adéquate, délivrée par un organisme accrédité et attesting leur compétence en manipulation de gaz frigorigènes conformément à une spécification officiellement reconnue.
- Les interventions sur l'appareil doivent être effectuées conformément aux consignes du constructeur. Les opérations d'entretien et les réparations exigeant l'assistance d'autres spécialistes doivent être exécutées sous la supervision de la personne spécialisée dans l'utilisation de gaz frigorigènes inflammables.
- Vérifiez sur la plaque signalétique le type de gaz frigorigène utilisé dans votre appareil.
Avertissements pour l'élimination correcte du produit aux termes de la directive européenne 2002/96/EC.
Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.
Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.
Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de recapturer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
Branchement électrique
Avant de brancher la fiche sur la prise de courant, vérifiez si :
- la tension du secteur correspond à celle indiquée sur la plaque signalétique au dos de l'appareil;
- la prise et la ligne d'alimentation électrique peuvent supporter la charge requise;
- la prise est appropriée à la fiche de l'appareil, autrement, faites-la remplaçer;
- la prise est reliée à une mise à la terre efficace.
Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents du travail.
Le climatiseur pinguino eau-air
Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24°C et 27°C et avec une humidité relative d'environ 50%.
Le climatiseur est un appareil qui prévient l'humidité et la chaleur de la pièce dans laquelle il est placé.
Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être déplacés non seulement d'une pièce à l'autre dans la maison mais aussi d'un édifice à l'autre.
L'air chaud de votre pièce, sous l'effet du gaz réfrigérant, passe travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.
Dans les modèles monobloc, une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant ; ensuite, une fois qu'elle est chaude et humide, elle est évacuée vers l'extérieur.
Dans les modèles eau-air, exclusivité Dé Longhi, la chaleur quitte la pièce sous l'effet refroidissant de l'eau, qui est nettement supérieur à celui de l'air. C'est pourquoi l'effet frigorifique et l'efficacité de ce climatiseur sont vraiment uniques.
Modeles avec gaz frigorigene R290
Pinguino ECO est le climatiseur écologique de la cinquième génération. Pinguino ECO ne contient pas de gaz nocifs pour l'ozone atmosphérique (CFC/HCFC) ni de gaz à effet de serre élevé (HFC). En outre, la grande efficacité de l'appareil vous permettra non seulement d'économiser de l'énergie électrique, mais aussi de minimiser l'impact sur l'effet de serre.
Description de l'appareil

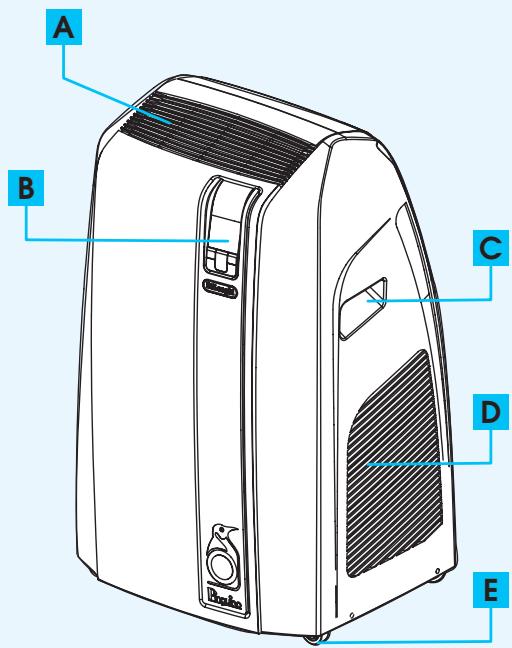

A Grille de sortie d'air B Tableau de commande avec écran avancé à cristaux liquides C Poignée D Grille E Rouleaux F Grille aspiration air avec filtre antipoussière G Logement du tuyau d'évacuation de l'air H Volet tuyaux drainage eau Volet cordon d'alimentation J Volet remplissage d'eau K Tuyau d'évacuation de l'air L Télécommande M Carafe pour remplissage d'eau N Embout pour fenêtre - Filtre ions d'argent (seulement sur certains modèles) P Filtre 3M (seulement sur certains modèles) Q Ventouse R Cale-rouleaux S Bride à bouchon T Traverse extensible
Preparation à l'emploi
Vous trouverez ci-après toutes les indications nécessaires pour préparer au moins le fonctionnement de votre climatiseur.
L'appareil doit toujours être installé en veillant à ce qu'il n'y ait aucun obstacle sur l'aspiration ni sur la sortie de l'air.
Climatisation sans installation
Quelques simples opérations et votre appareil vous garantira le bien-être:

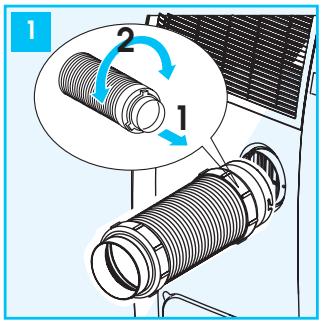

Fixez le tuyau d'évacuation de l'air dans le logement prévu à l'arrière de l'appareil (fig. 1). - Appliquez l'embout pour fenêtre à l'extrémité du tuyau. - Approchez le climatiseur d'une fenêtre ou d'une porte-fenêtre. - Allongez le tuyau ce qu'il faut pour atteindre la fenêtre. Assurez-vous de ne pas boucher le tuyau d'évacuation d'air. - Entrebaillez la fenêtre ou la porte-fenêtre et positionnez l'embout (fig. 2). - Si vous avez une fenêtre à double battant, utilisez la ventouse fournie avec l'appareil pour maintenir les vitres légèrement entrouvertes (fig. 3).
Vous pouvez eventuellement utiliser la "Traverse extensible".
- Insérez l'embout pour fenêtres dans le logement prévu sur la traverse (fig. 4).
- Positionnez la traverse sur le rebord et éti piou (vous en trouverez un en plastique dans l'emballage) et baisser le store (fig. 5).
- Appliquez le tuyau à l'extrémité de l'embout.
- Approchez le climatiseur de la fenêtre ou portefenêtre et branchez l'autre extrémité du tuyau comme indiqué fig. 6.
Limitez au plus possible la longueur et les coudes du tuyau d'air et évitez les étranglements.
Si vous le désirez, l'appareil peut être aussi installé de manière semi-permanente. (Fig. 7)
Dans ce cas, vous devrez :
- percer un trou (Ø 106 mm) en respectant les hauteurs indiquées fig. 8 et en suivant les indications des fig. 9, 10 et 11.
Dans la vitre de la fenêtre
Fixez le tuyau dans le logement prévu au dos de l'appareil (fig. 1) - Appliquez l'extrémité du tuyau contre la bride comme indiqué fig. 8.
Quand le tuyau n'est pas raccordé, vous pouvez boucher le trou avec le bouchon de la bride.
Dans le socle en bois de la porte-fenêtre
Limitez le plus possible la longueur et les coudes du tuyau d'air et évitez les étranglements.
Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte entrebâillée (1 cm suffit) pour garantir un bon renouvellement d'air dans la pièce.
dans le mur : nous conseillons d'isoler la section du mur avec un matériau isolant approprié.
Preparation à l'emploi avec fonctionnement à l'eau
L'installation précédemment décrite étant terminée, l'appareil est prêt. Vous pouvez toutefois augmenter son efficacité en exploitant le fonctionnement à l'eau, exclusivement De Longhi.
L'eau contenue dans le réservoir augmente la puissance de refroidissement de votre Pinguino tout en réduisant le bruit et la consommation d'électricité.
L'eau abaisse la température du circuit réfrigérant beaucoup plus que l'air et elle est ensuite éjectée vers l'extérieur sous forme de vapeur.
N'oubliez pas que :
- Vous devez utiliser de l'eau claire du robinet ne contenant pas de sels.
- La durée d'une charge d'eau dépend beaucoup des conditions environnementales - température, humidité, isolation, exposition de la pièce, nombre de personnes représentées, etc. Le fonctionnement durable environ 6 heures.

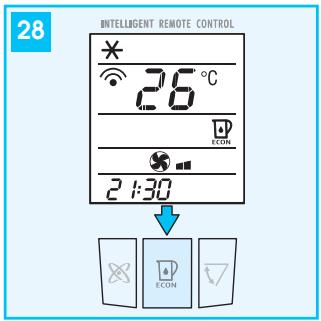

La fonction WATERSAVE (voir page 54) permet de prolonger la durée de fonctionnement jusqu'à 10 heures, avec une puissance frigorifique et une efficacité légèrement réduites. - Lorsqu'il n'y a plus d'eau dans le réservoir, cet état est signalé par l'allumage du feulement, et le fonctionnement est automatiquement commuté d'eau à air : au même instant, la quantité d'air éjectée par le tuyau postérieur augmente.
Remlissage du réservoir
Pour remplir le réservoir d'eau, vous avez deux possibilités:
1) Utiliser la carafe ou un autre récipient:
À part la carafe fournie avec l'appareil, vous pouvez utiliser un récipient quelconque (bouteille en plastique, en verre, arrosoir) pourvu que le goulot entre dans le trou de replissage, pour éviter le verser de l'eau sur la machine.
- Ouvrez complètement le volet d'arrêt sans le forcer, et retirez le bouchon en caoutchouc (fig. 12).

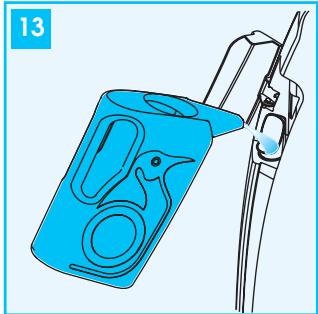

- Versez l'eau dans le réservoir (fig. 13) : vous pourrez contrôler, par la fenêtre de niveau (fig. 14), quand le réservoir aura atteint sa capacité maximale (la fenêtre devient complètement rouge). Pour replir complètement le réservoir (14 I), il faut environ 3 carafes.
- Le remplissage étant terminé, remettez le bouchon en caoutchouc à sa place et refermez que le volet.

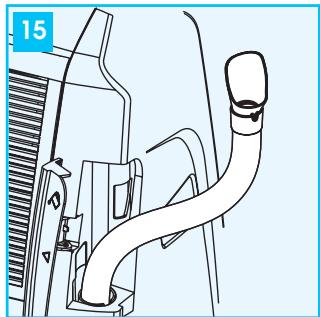

2) Utiliser le tuyau extensible:
- Ouvrez complètement le volet arrêté sans le force, et retirez le bouchon en caoutchouc (fig. 12); extrayez le tuyau extensible (fig. 15) et approchez-le du robinet.
- Remplissez le réservoir au niveau désiré.
- Vous pourrez contrôler, par la fenêtre de niveau (fig. 14), quand le réservoir aura atteint sa capacité maximale (la fenêtre devient complètement rouge (environ 14 l)).
- Le remplissage étant terminé, remettez le bouchon en caoutchouc à sa place et refermez le volet.
Pour exploiter le fonctionnement à l'eau, il n'est pas indispensable de remplir complètement le réservoir, mais dans ce cas, le fonctionnement à l'eau durera moins longtemps.
Quand la fenêtre de niveau devient complètement rouge, n'ajoutez plus d'eau, vous risqueriez de faire déborder le réservoir. Le réservoir ne prévoit aucun système contre le débordement.
Description du tableau de commande avec écran AVANCE à cristaux liquides
1 Récepteur de signal 2 Symbole climatisation 3 Symbole déshumidification 4 Symbole ventilation 5 Symbole chauffage (seulement sur certains modèles) 6 Indicateur de température 7 Symbole Timer 8 Symbole alarme 9 Symbole fonction WATER SAVE 10 Symbole fonction ionisateur (seulement sur certains modèles) 11 Indicateur vitesse 12 Symbole fonction SMART 13 Symbole manque d'eau 14 Symbole fonction BOOST 15 Symbole fonction SLEEP 16 Indicateur AUTOFAN 17 Touche MODE (sélection des modalités) 18 Touche FAN 19 Touche incrément (+) et décrément (-) de la température 20 Touche ON/Stand-by
Fonctionnement depuis le tableau de commande
Le tableau de commande permet de gérer les principales fonctions de l'appareil mais pour exploiter complètement toutes les potentialités de l'appareil, il faut utiliser la télécommande.
Mise en MARCHE de l'appareil
- Branchez l'appareil. Deux lignes sur l'afficheur indiquent que l'appareil est en veille (stand-by) (fig. 16).
- Appuyez sur la touche (l) jusqu'à ce que l'appareil se mette en marche. Lors de la première mise en marche, la fonction initiale sera « climatisation » après quoi, c'est la dernière fonction active au moment de l'arrêt qui apparaitra.
N'arrêtez jamais le climatiseur en le débranchant directement. Appuyez sur la touche (l) et attendez quelques minutes avant de le débrancher : l'appareil pourra ainsi effectuer les contrôles qui vérifient son état de fonctionnement.

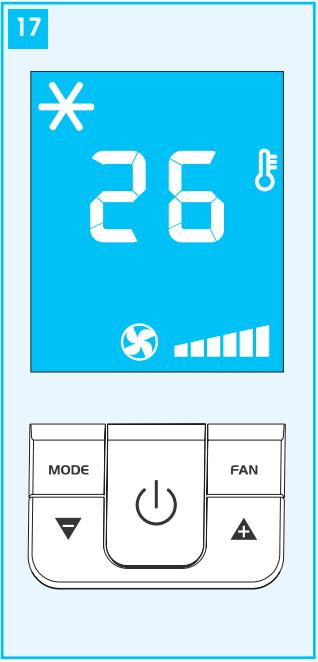

Modalite climatisation (FIG. 17)
Idéal pour les périodes de tout feu qui imposent une action de rafraîchissement et déshumidification.
S'assurer que le VOLET est bien fermé
Pour programmer correctement cette fonction:
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole Climatisation apparaisse
- Sélectionnez la température à l'aide de la touche + ou - jusqu'à ce que la valeur désirée apparaisse.
- Sélectionnez la vitesse de ventilation désirée en appuyant sur la touche "FAN". Les vitesses disponibles sont 4 :
Vitesse Maximum: pour atteindre le plus rapidement possible la température désirée
Vitesse Moyenne: pour réduire le niveau de bruit tout en maintenant un bon niveau de bien-être
Vitesse Minimum: pour avoir le plus de silence possible
AUTOFAN: l'appareil désit automatiquement la meilleure vitesse de ventilation, en fonction de la température programmée à l'écran.
L'été, les températures les plus adaptées varient de 24 à 27 °C
Les températures nettement inférieures à la température extérieure sont déconseillées.
Modalite déshumidification (FIG. 18)
Idéal pour réduire l'humidité ambiantes (saisons intermédiaires, endroits humides, périodes de pluie, etc.)
En modalité déshumidification, l'appareil doit être réglé dans la même configuration que pour la modalité climatisation : le tuyau d'évacuation d'air doit être appliqué sur l'appareil de manière à ce que l'humidité soit évacuée vers l'extérieur.
Pour programmer correctement cette modalité:
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole déshumidification apparaisse.
Cette modalité ne permet pas de sélectionner la vitesse de ventilation, qui est automatiquement par l'appareil.
Modalite ventilation (FIG. 19)
Cette modalité de fonctionnement n'exige pas d'appliquer le tuyau d'évacuation d'air sur l'appareil.
Pour programmer correctement cette modalité:
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole ventilation apparaisse.
- Sélectionnez la vitesse de ventilation désirée en appuyant sur la touche FAN. Les vitesses disponibles sont 3 :
Vitesse Maximum: pour atteindre le plus rapidement possible la température désirée
Vitesse Moyenne: pour réduire le niveau de bruit tout en maintenant un bon niveau de bien-être
Vitesse Minimum: pour avoir le plus de silence possible
Cette modalité ne permet pas de sélectionner la vitesse AUTO.
Modalite chauffage (FIG. 20)
Idéal pour les saisons intermédiaires, lorsque la température extérieure n'est pas particulièrement rigide.
Cette modalité de fonctionnement n'exige pas d'appliquer le tuyau d'évacuation d'air sur l'appareil.
Pour programmer correctement cette modalité :
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole chauffage apparaisse.
- Sélectionnez la température à atteindre en appuyant sur la touche + ou - jusqu'à ce qu'apparaisse la valeur désirée.
Cette modalité ne permet pas de sélectionner la vitesse de ventilation, qui est automatiquement réglée par l'appareil.
L'appareil décide automatiquement s'il doit fonctionner en climatisation, ventilation ou (seulement sur les modèles qui le prévoient) CHAUFFAGE.
La vitesse de ventilation sera, elle aussi, automatiquement choisie selon les conditions ambiantes.
Pour programmer ces modalités :
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole SMART apparaisse.

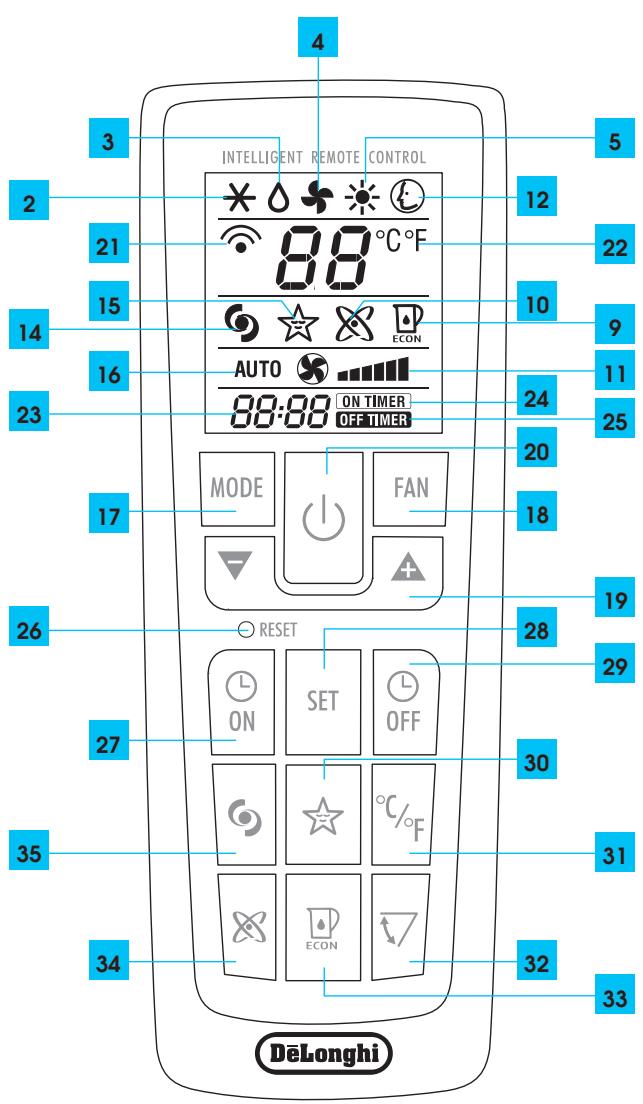

Description de la télécommande
2 Symbole climatisation 3 Symbole déshumidification 4 Symbole ventilation 5 Symbole chauffage (seulement sur certains modèles) 9 Symbole WATERSAVE 10 Symbole ionisateur (seulement sur certains modèles) 11 Indicateur vitesse de ventilation 14 Symbole fonction BOOST 15 Symbole fonction SLEEP 16 Indicateur AUTOFAN 17 Touche MODE (sélection modalité) 18 Touche FAN 19 Touche incrément (+) et décrément (-) de la température 20 Touche ON/Stand-by 21 Transmission signal 22 Indicateur échelle de température sélectionnée 23 Horloge 24 Symbole ON TIMER 25 Symbole OFF TIMER 26 Touche "Reset" (retour aux programmations d'origine) 27 Touche Timer ON 28 Touche SET 29 Touche Timer OFF 30 Touche fonction Sleep 31 Touche sélection ^ C ou ^ F 32 Touche oscillation (cette fonction n'est pas disponible sur ces modèles) 33 Touche fonction WATER SAVE 34 Touche ionisateur (seulement sur certains modèles) 35 Touche modalité BOOST
Utilisation de la télécommande
Dirigez la télécommande vers le récepteur de signal de l'appareil. La distance maximale entre la télécommande et l'appareil est de 7 mètres (sans aucun obstacle entre la télécommande et le récepteur).
Maniez la télécommande très doucement : évitez de la faire tomber, de l'exposer aux rayons directs du soleil ou autres sources de chaleur.
- Retirez le couvercle au dos de la télécommande (fig. 22)
- Introduisez deux piles R03 "AAA" de 1,5 V en les mettant dans la bonne position (voir les instructions à l'intérieur du compartiment des piles). Refermez le couvercle.
Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.
Programmer l'heure EXACTE
Après avoir introduit les piles, l'horloge de l'écran clignotera tant que l'heure exacte ne sera pas programmée.
Effectuez les opérations suivantes :
- Appuyez sur la touche à ou jusqu'à atteindre l'heure exacte. En maintenant la pression sur la touche, vous activez le défillement automatique des minutes, puis des dizaines de minutes, puis des heures.
- Dès que vous atteignez l'heure exacte, relâchez la touche et appuyez sur SET pour confirmer.
- Pour annuler la programmation de la télécommande et revenir aux programmations d'origine, appuyez légèrement, avec la pointe d'un crayon ou d'un stylo, sur le bouton RESET.
Fonctionnement avec télécommande
La première partie des commandes disponibles sur la télécommande correspond exactement au tableau de commande de l'appareil (fig. 23).
Référez-vous par conséquent aux instructions du chapitre Fonctionnement à partir du tableau de commande pour allumer l'appareil et sélectionner la modalité de fonctionnement (CLIMATISATION, DÉSHUMIDIFICATION, VENTILATION,
CHAUFFAGE ou SMART) et la vitesse de ventilation.
La section qui suit illustre les fonctions supplémentaires concernant les commandes situées dans le bas de la télécommande
Fonction "BOOST" (FIG. 24)
Idéale pendant l'été pour rafraîchir rapidement la pièce.
Pour l'activer, il suffit d'appuyer sur la touche Θ
L'appareil fonctionne en climatisation à la vitesse maximale de ventilation; tant que cette modalité reste sélectionnée, vous ne pouvez pas programmer de température ni modifier la vitesse de ventilation.
Selection de l'échelle de temperature (FIG. 25)
Si vous appuyez sur la touche 1 / _F, l'appareil commutera l'affichage de la température de °C en °F et vice versa.
Fonction SLEEP (FIG. 26)
Cette modalité de fonctionnement est idéale pendant la nuit car elle réduit progressivement le fonctionnement de l'appareil jusqu'à l'arrêter complètement au bout de 8 heures.
Pour programmer correctement cette modalité:
- Sélectionnez le fonctionnement (climatisation, déshumidification, smart ou, pour les modèles qui le prévoient, chauffage) comme illustré plus haut.
- Appuyez sur la touche . L'appareil fonctionne dans la modalité précédemment sélectionnée, à petite vitesse de ventilation.
La fonction SLEEP permet de maintenir la pièce à la température idéale et d'éviter une hausse ou une baisse excessive de celle-ci ou du taux d'humidité en fonctionnement silencieux. La vitesse de ventilation est toujours au minimum, tandis que la température de la pièce ou le taux d'humidité varie graduellement selon les exigences de bien-être. En modalité climatisation, la température augmente de 1°C au bout de 60 minutes et de 2°C au bout de 2 heures. En modalité déshumidification, le taux d'humidité augmente de 5% au bout de 60 minutes et de 10% au bout de 2 heures. En modalité chauffage, dans les modèles qui le prévoient, la température baisse de 1°C au bout d'1 heure, de 2°C au bout de 2 heures et de 3°C au bout de 3 heures.
Dans tous les cas, l'appareil s'arrête au bout de 8 heures.
Fonction ionisateur (seulement sur certains modeles) (FIG. 27)
L'ionisateur est un composant électronique qui libère dans l'espace des ions négatifs. Il a été démontré que dans les espaces propres et agréables, il y a des ions négatifs en abondance, alors que dans les endroits où l'air est vicié, il y a une abondance d'ions positifs. L'ionisateur rétablit le bon rapport entre les deux types d'ions, abattant la poussière eventuellement présente dans l'air et générant une sensation agréable de bien-être.
Cette touche permet d'activer l'onisateur compris dans certains modèles. La touche peut être activée dans toutes les modalités de fonctionnement.
Fonction watersave (FIG. 28)
Cette fonction est donc pour augmenter l'autonomie de l'appareil pendant le fonctionnement à l'eau, elle est donc activable pour les modalités climatisation et SMART. Quand la touche est pressée, l'efficacité de l'appareil baisse légèrement mais la consommation d'eau du réservoir est considérablement réduite : avec cette modalité, l'autonomie du réservoir, qui est normalement de 6 heures, passe à environ 10 heures, supprimant le besoin de replissages fréquents. Si l'eau vient à manquer pendant le fonctionnement en Watersave, l'appareil augmentera automatiquement la vitesse du ventilateur tandis que le témoin
s'allumera. Pour rétablir le fonctionnement à l'eau, replissez le réservoir.
L'oscillation n'est pas activable sur ces modèles.
Programmation de la minuterie
Cette fonction vous permet de programmer les heures de fonctionnement que vous désirez.
Programmation de la mise en marche
- Appuyez sur la touche ON. L'heure de mise en marche et le message ON TIMER clignotent sur l'écran de la télécommande (fig. 29).
- Appuyez sur les touches ou pour programmer l'heure de mise en marche désirée.

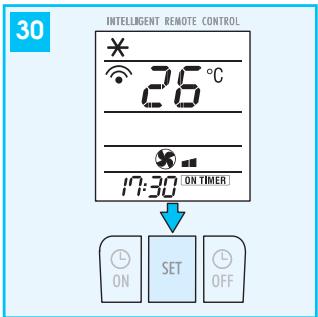

- Après avoir atteint l'heure désirée, appuyez sur la touche SET pour confirmer (fig. 30) : l'écran de la télécommande affiche le message ON TIMER tandis que l'écran de l'appareil affiche le symbole L indiquant que la minuterie est en marche.
Programmation de l'arrêt
- Appuyez sur la touche (L) OFF. L'heure d'arrêt et le message OFF TIMER clignotent sur l'écran de la télécommande (fig. 31).
- Appuyez sur les touches ou pour programmer l'heure d'arrêt désirée.
- Après avoir atteint l'heure désirée, appuyez sur la touche SET pour confirmer (fig. 32) : l'écran de la télécommande affiche le message OFF TIMER tandis que l'écran de l'appareil affiche le symbole ① indiquant que la
La minuterie est en marche.
Autodiagnostic
L'appareil est doté d'un système d'autodiagnostic qui identifie certaines anomalies de fonctionnement. Les messages d'erreur sont affichés à l'écran de l'appareil.
| SI L'ÉCRAN AFFICHE...... | QUE FAIRE ? | SI L'ÉCRAN AFFICHE...... | QUE FAIRE ? |
| LOW TEMPERATURE (hors-gel) | Quand la machine travaille en fonction déshumidificaiton, ce dispositif évite la formation de glace.
L'appareil repart automatiquement dès que le dégi-vrage est terminé. | HL
△
HIGH LEVEL
(bac de sécurité plein) | Videz le bac de sécurité en suivant les indications du paragraphe "Opérations fin de saision"
Si l'anomalie se présente à nouveau, contactez le centre SAV agrée le plus proche. |
| PF
△
PROBE FAILURE
(sonde déteriorée) | Si ce message est affché, contactez le SAV agréé le plus proche. | CL
△
CLEAN
(nettoyage)
Le détartrage étant terminé - ou si l'alarme apparait peu de temps après le dernier détartrage (effectué avant le message) remettez l'alarme à zéro en maintainant la pression pendant 10 secondes sur la touche ↓. | Ce message apparait au bout d'environ 500 heures de fonctionnement à l'eau et il signale la nécessité d'effectuer un détartrage de l'appareil tel qu'il est décrit au paragraphe "détartrage".
Le détartrage étant terminé - ou si l'alarme apparait peu de temps après le dernier détartrage (effectué avant le message) remettez l'alarme à zéro en maintainant la pression pendant 10 secondes sur la touche ↓. |
Conseils pour une utilisation correcte
Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatiseur :

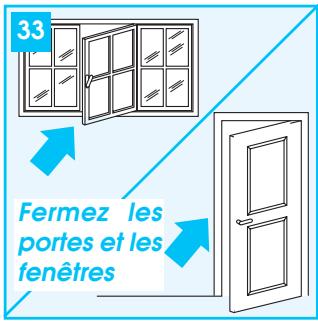

- fermez toutes les portes et les fenêtres de la pièce à climatiser (fig. 33). Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte entrebaillée (1 cm suffit) afin de garantir un bon renouvellement d'air dans la pièce.
- Pour garantir un fonctionnement extrêmement économique, n'exposez pas la pièce aux rayons directs du soleil : fermez les rideaux et/ou baissez partiellement les stores (fig. 34)
- Ne posez pas d'objets sur le climatiseur
- N'obstruez pas l'aspiration sixi la sortie de l'air 2 (fig. 35) : laissez les deux grilles dégagées. Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce.
- N'utilisez pas l'appareil dans des endroits très humides (buanderie)
- N'utilisez pas l'appareil à l'extérieur.
- Contrôlez si le climatiseur est positionné sur un sol parfaitement plat. Placez éventuellement les cale-roulettes 14 sous les roulettes avant.
Filtre de purification
L'appareil est doté d'un filtre antipoussière qui retient les impuretés de l'air aspiré. Certains modèles comprennent aussi des filtres de haute capacité filtrante : le filtre à ions d'argent et le filtre électrostatique 3M®.
Filtré à IONS d'argent
Le filtre à ions d'argent retient les particules de poussière, il exerce une action antibactérienne efficace et, en plus, il réduit fortement d'autres agents irritants tels que les pollens et les spores. Le filtre est traité avec de petites particules d'argent (de l'ordre de millionièmes de millimètre) qui, à proximité de bactéries ou de spores, sont capables d'en bloquer la multiplication et d'en provoquer la mort.
Filtre électrostatique 3M®
Le filtre électrostatique 3M® retient les particules de poussière les plus petites, renforçant ainsi la capacité de filtration de l'appareil.
Application des filtres sur la GRILLE
L'appareil peut être utilisé avec le seul filtre antipoussière déjà introduit dans la grille.
Pour utiliser les deux filtres supplémentaires (si votre modèle les prévoit), extrayez-les de l'emballage et accrochez-les au filtre antipoussière en les introduisant sous les crochets prévus (fig. 36). Si vous décidez de ne pas les utiliser, il est conseillé de les conserver sans ouvrir l'emballage.
Nettoyage
Avant toute opération de nettoyage ou d'entretien, arrêtez l'appareil en appuyant sur la touche ( ) sur le tableau de commande ou sur la télécommande, attendez quelques secondes et débranchez l'appareil.
Nettoyage de la carrosseire
Nettoyez l'appareil avec un chiffon humide et essuyez-le avec un chiffon sec.
✓ Ne lavez jamais le climatiseur à l'eau, cela pourrait être dangereux. N'utilisez jamais d'essence, ni d'alcool, ni de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.
Nettoyage des filtres à air
Afin de maintenir intacte l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtre antipoussière chaque semaine de fonctionnement.
Filtre antipoussière fourni sur tous les modèles
Le filtre se trouve au niveau de la grille d'aspiration et cette grille est à son tour le siège du filtre.
Pour le nettoyage du filtre, il sera donc nécessaire de:
- Retirer la grille d'aspiration en la tirant vers l'extérieur (figure 37).
- Retirer le filtre antipoussière en le décrochant de la grille (fig. 38)
- Pour éliminer la poussière qui s'est déposée sur le contrôle, utilisez un aspirateur.
Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois.
La température de l'eau doit être inférieure à 40°C
- Après l'avoir lavé, laissez-le sécher.
- Pour remonter le filtre, remettez-le dans la grille d'aspiration, et raccrochez celle-ci à l'appareil.
Filtre à ions d'argent et filtre 3M® (fournis seulement sur certains modèles)
Ces deux filtres se trouvent derrière le filtre antipoussière.
Pour nettoyer le filtre antipoussière, il faut retarder momentanément les deux filtres supplémentaires.
Pour les nettoyer, utilisez un aspirateur à puissance moyenne.
Le filtre à ions d'argent peut être lavé à l'eau fraîche : laissez-le bien sécher avant de le remonter. Il est conseillé en tout cas de le remplacer au moins toutes les 2 saisons.
Le filtre 3M® n'est pas lavable. Il faut le remplacer à la fin de la saison ou quand il est usé et qu'il n'est plus efficace.
Vous pouvez acheter le filtre à ions d'argent et le filtre 3M® dans les magasins qui vendent les accessoires De'Longhi ou dans les centres SAV agréés.
Opérations conseillées à la fin de la SAISON
- Effectuez le détartrage en suivant les indications fournies au paragraphe suivant.
- Videz complètement l'eau du réservoir et du circuit interne en extrayant et en ouvrant les 2 tuyaux situés dans le volet arrière (fig. 39)
- Faites fonctionner l'appareil, le réservoir d'eau vide, seulement en ventilation pendant environ une demi-heure, pour bien faire sécher l'intérieur de l'appareil et éviter les stagnations d'humidité.
- Arrêtez l'appareil et débranchez-le
- Retirez le tuyau d'évacuation d'air
- Nettoyez les filtres antipoussière et (pour les modèles qui en sont pourvus) les filtres de purification.
- Remettez le cordon électrique dans son logement à l'arrêt (fig. 40)
- Rangez l'appareil couvert pour empêcher la poussière de pénétrer
Detartrage
Le fonctionnement à l'eau entraîne inévitablement la formation d'un dépôt calcaire, qui doit être éliminé pour garantir l'efficacité de l'appareil. Au bout de 500 heures environ de fonctionnement, l'appareil signale le besoin d'effectuer un détartrage, en affichant le message CL (CLEAN).
Effectuez le détartrage:

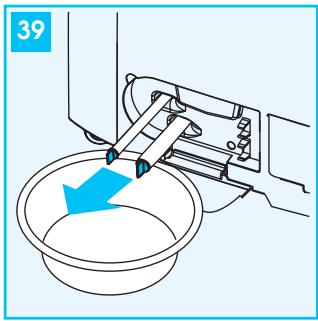

- Arrêtez et débranchez l'appareil. Videz complètement l'eau qu'il contient, au moyen des tuyaux de drainage (fig. 39).
- Refermez et rangez les tuyaux de drainage; versez dans le réservoir de l'appareil 0,5 I de détartrant (un flacon) et 1,5 I d'eau claire.
- Rebranchez l'appareil et faites-le fonctionner en modalité climatisation et en sélectionnant la fonction BOOST, jusqu'à ce que l'écran de l'appareil affiche le symbole "manque d'eau".
- Arrêtez l'appareil, débranchez-le et videz toute l'eau contenue dans l'appareil par les tuyaux de drainage.
- Refermez et rangez les tuyaux de drainage ; versez dans le réservoir de l'appareil 2 L d'eau claire pour rincer les circuits et les débarrasser de la saleté et du détartrant. Rebranchez l'appareil et faites-le fonctionner jusqu'à ce que l'écran de l'appareil affiche le symbole "manque d'eau".
- Arrêtez l'appareil, débranchez-le et videz complètement l'eau de rinçage par les tuyaux de drainage.
- Si l'eau vidée est très sale ou si elle mousse beaucoup, répétez les opérations de rincege. Refermez et rangez les tuyaux de drainage à leur place.
- Le détartrage étant terminé, remettez l'alarme à zéro en appuyant pendant 10 secondes sur la touche ( ).
Achetez le détartrant dans le centre SAV De Longhi le plus proche.
L'utilisation d'un détartrant autre que celui d'origine pourrait déteriorer les composants internes et faire cesser la garantie.
SI QUELQUE CHOSE NE MARCHE PAS...
| PROBLÉMES | CAUSES | SOLUTIONS |
| Le climatiseur ne marche pas | • Absence de courant
• La fiche n'est pas branchée
• Le dispositif de protection interne s'est déclenché | • attendez
• branche la fiche
• Appelez votre Centre SAV |
| Le climatiseur ne marche que peu de temps | • Le tuyau d'évacuation de l'air forme un étranglement ou il plisse
• une obstruction empêche l'évacuation de l'air à l'extérieur | • positionnez correctement le tuyau d'évacuation de l'air en limitant le plus possible la longueur et les coudes et évitez les étranglements
• identifiez et supprimez les obstacles qui empêchent 'évacuation de l'air à l'extérieur |
| Le climatiseur fonctionne mais il ne rafraîchit pas la pièce | • Il y a une fenêtre, une porte ou des rideaux ouverts
• Une source de chaleur est en marche dans la pièce (four, sèche-cheveux, etc.)
• Le tuyau d'évacuation de l'air s'est déboîtré
• Le filtre antipoussière et (dans sur les modèles qui les pré-voient) le filtre à ions d'argent et le filtre 3M® sont encrossés
• Les caractéristiques techniques de l'appareil ne sont pas adaptées pour climatiser la pièce où il est installé | • fermez les portes, les fenôtres et les ridesaux et suivez les «consels pour une utilisation correcte» indiqués précédemment
• supprimez les sources de chaleur
• fixez le tuyau d'évacuation de l'air dans le logement prévu à l'arrête de l'appareil (fig. 1)
• nettoyez les filtres comme indiqué précédemment |
| Pendant le fonctionnement, l'applieil générale une oedrésagréable dans la pièce | • le filtre antipoussière et (dans sur les modèles qui les pré-voient) le filtre à ions d'argent et le filtre 3M® sont encrossés | • Nettoyez ou remplacez les filtres comme indiqué précédemment |
| Le climatiseur ne fonctionne pas pendant 3 minutes environ après la remise en marche | • pour protégérer le compresseur, un dispositif interne retardé la mise en marche d'environ 3 minutes après la remise en marche | • Attendeze. Ce laps de temps après la remise en marche fait partie du fonctionnement normal |
| L'écran de l'applieil affiche le symbole ! et l'un des messages suivants : LT / PF / HL / CL | • L'applieil est doté d'un système d'auto-diagnostic qui identifie certaines anomalies de fonctionnement. | • référez-vous au chapitre AUTODIAGNOSTIC |
| Tension d'alimentation | voir plaque signalétique |
| Puisance max. absorbée en climatisation | “ |
| Puisance max. absorbée en chauffage (seulement sur certains modèles) | “ |
| Réfrigérant | “ |
| Puisance frigorifique | “ |
Conditions de fonctionnement conseillées
Température dans la pièce en climatisation 21÷35°C Température dans la pièce en chauffage MAX 25°C (seulement sur certains modèles)

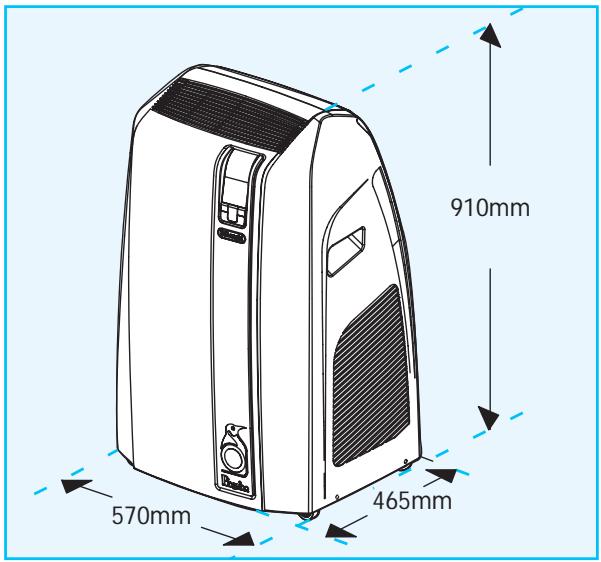

Dimensions de l'apparel
- largeur 570 mm hauteur 910 mm profondeur 465 mm
- poids 51 kg
Garantie
Les conditions de garantie et d'assistance technique sont indiquées dans la documentation qui accompagne votre appareil.
