MODE D'EMPLOI Pinguino EM Series PACEM90K.1SILENT DELONGHI

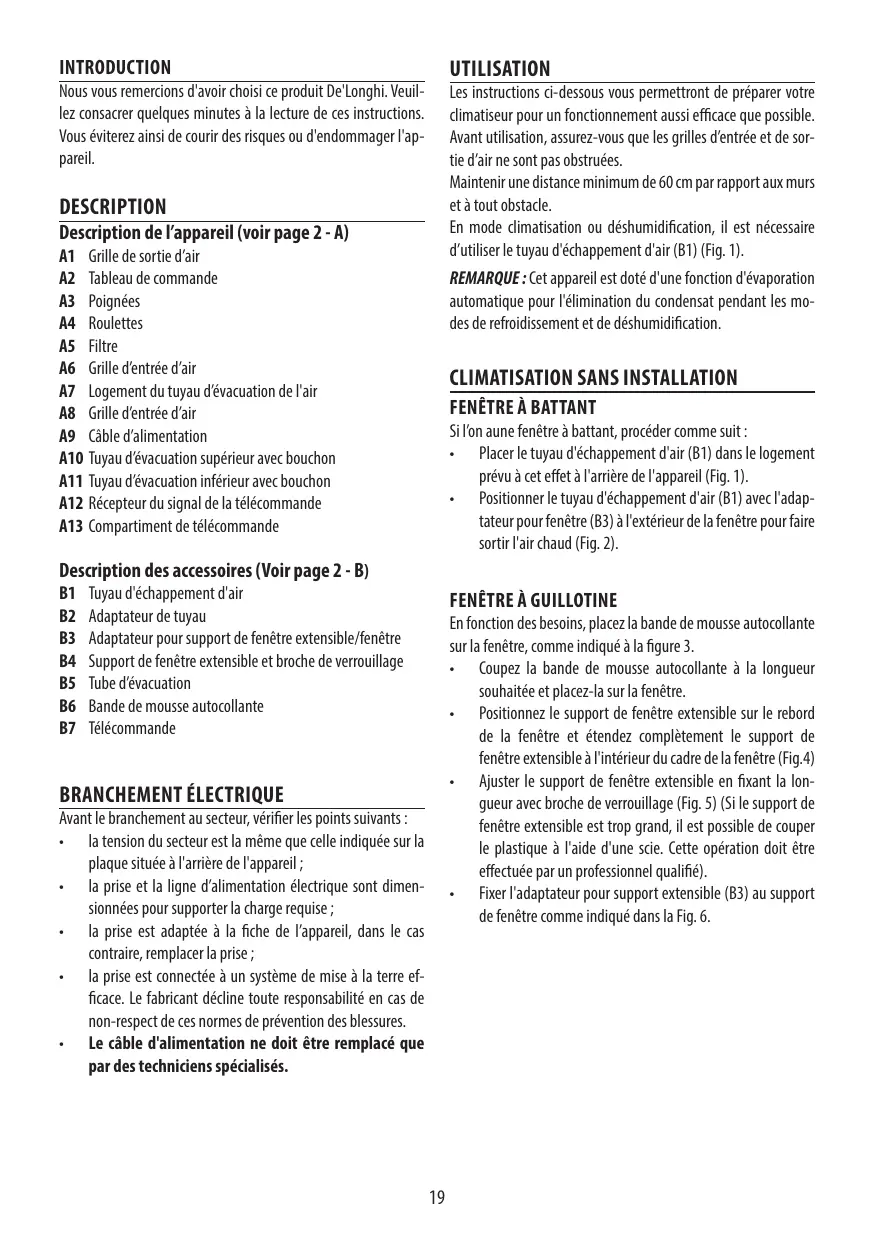

INTRODUCTION UTILISATION Nous vous remercions d'avoir choisi ce produit De Longhi. Veuil- lez consacrer quelques minutes à la lecture de ces instructions. Vous éviterez ainsi de courir des risques ou d'endommager l'ap- pareil DESCRIPTION Description de l'appareil (voir page 2 - A) AT Grille de sortie d'air A2 Tableau de commande A3. Poignées A4 Roulettes A5 Filtre A6 Grille d'entrée d'air A7 Logement du tuyau d'évacuation de l'air A8 Grille d'entrée d'air A9 Cble d'alimentation A10 Tuyau d'évacuation supérieur avec bouchon AT1 Tuyau d'évacuation inférieur avec bouchon A12 Récepteur du signal de la télécommande A13 Compartiment de télécommande Description des accessoires (Voir page 2 - B) B1 Tuyau d'échappement d'air Adaptateur de tuyau Adaptateur pour support de fenêtre extensible/fenêtre Support de fenêtre extensible et broche de verrouillage Tube d'évacuation Bande de mousse autocollante Télécommande BRANCHEMENT ÉLECTRIQUE Avant le branchement au secteur, vérifier les points suivants: + lattension du secteur est la même que cell indiquée sur la plaque située à l'arrière de l'appareil ; + la pris et la ligne d'alimentation électrique sont dimen- sionnées pour supporter la charge requise ; + la prise est adaptée à la fiche de l'appareil, dans le cas contraire, remplacer la prise ; + la prise est connectée à un système de mis à la terre ef- ficace. Le fabricant décine toute responsabilité en cas de non-respect de ces normes de prévention des blessures. + Le câble d'alimentation ne doit être remplacé que par des techniciens spécialisés. Les instructions ci-dessous vous permettront de préparer votre dimatiseur pour un fonctionnement aussi efficace que possible. Avant utilisation, assurez-vous que les grilles d'entrée et de sor- tie d'airne sont pas obstruées. Maintenir une distance minimum de 60 cm par rapport aux murs et à tout obstacle. En mode dimatistion ou déshumidification, il est nécessaire d'utiliser le tuyau d'échappement d'air (B1) (Fig. 1). REMARQUE : Cet appareil est doté d'une fonction d'évaporation automatique pour l'élimination du condensat pendant les mo- des de refroidissement et de déshumidiication.

Si l'on aune fenêtre à battant, procéder comme suit : + Placer le tuyau d'échappement d'air (81) dans le logement prévu à cet effet à l'arrière de l'appareil (Fig. 1). + Positionner le tuyau d'échappement d'air (B1) avec l'adap- tateur pour fenêtre (83) à l'extérieur de la fenêtre pour faire sortir l'air chaud (Fig. 2).

FENÊTRE À GUILLOTINE

En fonction des besoins, placez la bande de mousse autocollante sur a fenêtre, comme indiqué à la figure 3. + Coupez la bande de mousse autocollante à la longueur souhaitée et placez-la sur la fenêtre. + Positionnez le support de fenêtre extensible sur le rebord de la fenêtre et étendez complètement le support de fenêtre extensible à l'intérieur du cadre de la fenêtre (Fig.4) + Ajuster le support de fenêtre extensible en fixant la lon- gueur avec broche de verrouillage (Fig. 5) (Si le support de fenêtre extensible est trop grand, il est possible de couper le plastique à l'aide d'une scie. Cette opération doit être effectuée par un professionnel qualifié). Fixer l'adaptateur pour support extensible (3) au support de fenêtre comme indiqué dans la Fig. 6.

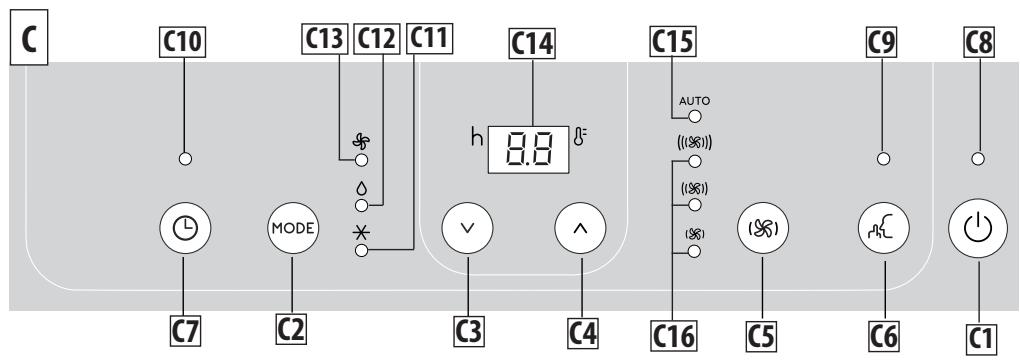

DESCRIPTION DU PANNEAU DE COMMANDE (C) C1 Bouton ON/STAND-BY (on/off) © Touche de sélection de mode (climatisation, déshumidif- cation, ventilateur) Touche de diminution Touche d'augmentation Touche de sélection de vitesse de ventilateur Bouton mode silencieux (uniquement sur certains modèles) Bouton de minuterie Voyant de veille Voyant de mode silencieux €10 Voyant de minuterie €11 Voyant de mode climatisation C12 Voyant de mode de déshumidification €13 Voyant de mode ventilateur C14 Valeurs de température définies, heure d'activation/désac- tivation programmée €15 Voyant de vitesse de ventilation auto C16 Indicateur de vitesse de ventilation (min, moy, max)

DÉMARRAGE ET ARRÊT DE L'APPAREIL Avant de brancher a fiche à la prise de courant, s'assurer que les bouchons des tuyaux d'évacuation (A10) (A11) situés à l'arrière de l'appareil sont raccordés correctement. Brancher la fiche dans la prise de courant. Le témoin de veille s'allume. Appuyer sur la touche CD (C1) pour allumer l'appareil. Quand l'appareil se met en marche, il sera activé avec la dernière fonction réglée avant de l'éteindre. Pour éteindre l'appareil, appuyer une nouvelle fois sur la touche ON/STAND-BY (D (CT). REMARQUE : Si le démarrage ne se poursuit pas, l'éclairage de l'afficheur s'atténue quelques minutes plus tard afin de réduire la consommation d'énergie.

tes ne 1: REMARQUE : Ne jamais éteindre le climatiseur en tirant sim- plement sur la fiche. Appuyer à la touche CD pour mettre votre dimatiseur en veille et attendre quelques minutes avant de le débrancher. De cette manière, l'appareil peut effectuer les contrôles de l'état de fonctionnement.

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois que la touche MODE (C2) jusqu'à ce que la fonction soit sélectionnée.

Ce mode est idéal par temps chaud et humide lorsque la pièce doit être refroidie et déshumidifiée. Pour régler ce mode correctement : + Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le voyant de climatisation X- (C1) s'allume. L'aff- cheur (C14) montrera la température souhaitée. + Pour changer la température à atteindre, appuyer sur la touche V (G)ou À (C4). + Sélectionner la vitesse de ventilation souhaitée en ap- puyant sur le touche 19 (C5). Les vitesses disponibles sont les suivantes : (Si Débit minimum : lorsque le fonctionnement le plus Silencieux est souhaité

(IS) pébit d'air moyen : quand le niveau de bruit doit être fible tout en permettant un bon niveau de confort. (5) pénit d'air maximum : pour atteindre la tempéra- ture souhaitée le plus rapidement posible AUTO Débit d'air automatique : L'appareil choisit auto- {((881)) matiquement la meilleure vitesse de ventilation en fonction de la température sélectionnée et des condi- tions environnementales. Les températures les plus appropriées en période estivale varient de 24 à 27 %. llnéest toutefois pas recommandé de définir une tem- pérature nettement inférieure à la température extérieure. A FONCTION SILENCE (disponible uniquement dans le mode climatisation et sur certains modèles) EXO) En activant cette fonction en mode dimatisation, le bruit de l'ap- pareil est réduit encore plus. Pour l'activer, appuyer sur le bouton a (C6), le voyant (C9) s'allume

[e] Ce mode est idéal pour réduire l'humidité dans la pièce (prin- temps et automne, pièces humides, périodes de pluie, etc.). Pour cetype d'utilisation, l'appareil doi être configuré comme pour le mode dimatisation. C'est-à-dire que le tuyau d'évacuation d'air (81) doit être installé sur l'appareil pour permettre l'évacuation de l'humidité à l'extérieur. Pour régler ce mode correctement : + Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le voyant de déshumidiication © (C12) s'allume. + L'appareil choisira automatiquement le meilleur débit d'air. Remarque : en cas de forte humidité ambiante, il est possible

d'évacuer le condensat en continu en raccordant le tuyau fourni

85) surle tuyau d'évacuation supérieur (A10) et en laissant ainsi

l'eau s'écouler dans un récipient. Faire attention à ce que l'eau ne déborde pas sur le sol et que le tuyau d'évacuation ne soit pas obstrué (Fig. 9).

Le] Lorsque vous utilisez ce mode, iln'est pas nécessaire de raccorder Le tuyau d'évacuation d'air (B1) à l'appareil. Pour régler ce mode correctement : + Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le voyant u ventilateur $_ s'allume. + Appuyer plusieurs fois sur la touche ($8: (C5) jusqu'à ce que Le débit d'air souhaité soit sélectionné. Les débits d'air disponibles sont: (SR) Débit minimum : lorsque le fonctionnement le plus si- Lencieux est souhaité. (881) Débit d'air moyen : lorsque le niveau sonore doit être faible mais avec un bon niveau de confort {{1$81)) ébit d'air maximum : pour des performances maximales. SÉLECTIONNER L'ÉCHELLE DE TEMPÉRATURE La température peut être affichée en °C ou en *%. Pour changer l'unité de mesure de la température, sélectionnez le mode cli- matisation puis appuyez simultanément sur les touches de dimi- nution V (63) et d'augmentation A (C4) pendant environ 3 5.

5). co) Ven La minuterie permet le démarrage ou l'arrêt retardé de l'appa- re. Cette fonction évitera le gaspillage d'électricité en optimi- sant es périodes de fonctionnement.

Comment programmer l'arrêt différé + Quel que soit le mode de fonctionnement de l'appareil il est possible de programmer un arrêt différé + Appuyez sur le bouton de minuterie (C7) : le voyant de mi- nuterie (C10) et les heures s'allument. + Utiliser les boutons (C3) ou A (C4) pour régler le nombre d'heures qui doivent passer avant que l'appareil ne Séteignent. Quelques secondes après le réglage du temporisateur, le réglage est acquis, l'afficheur indique le mode de fonctionnement et le voyant de la minuterie reste allumé. À l'heure préréglée, le di- matiseur se met en veille. Pour annuler le programme de la minuterie, appuyer deux fois sur le bouton de la minuterie (C7). Le voyant de la minuterie (C10) s'éteint. Comment programmer le démarrage différé + Mettre l'appareil en veille. + Appuyez sur le bouton de minuterie (C7) : le voyant de mi- nuterie (C10) etles heures s'allument. + Utiliser les boutons (C3) ou A (C4) pour régler le nombre d'heures après lesquelles l'appareil doit commen- cer à fonctionner. + L'appareil commencera à fonctionner dans le même mode de fonctionnement que celui qui a été défini précédem- ment. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent. Quelques secondes après la programmation de la minuterie, le réglage est acquis. Le voyant de minuterie reste allumé et l'afficheur retourne en standby. Pour annuler le programme de la minuterie, appuyer deux fois sur la touche de minuterie (C7). Le voyant de la minuterie (C10) Séteint.

UTILISATION AVEC LA TÉLÉCOMMANDE

+ Pointez la télécommande vers le récepteur (A12) du di- matiseur. La portée maximale entre la télécommande et l'appareil est de 7 mètres (sans aucun obstacle entre la télécommande et le récepteur). + La télécommande doit être manipulée avec précaution, sans la faire tomber ni l'exposer à la lumière directe du s0- leil et en la tenant éloignée des sources de chaleur.

RIES + Retirer le couvercle à l'arrière de la télécommande ; + Insérer ou remplacer les piles par deux piles neuves LRO3 AAA 1,5V, en les insérant correctement (voir le sens à l'inté- rieur du compartiment des piles) (Fig. 8) ; + Remettre le couvercle en place. + Lorsque le voyant indiquant l'état de charge des piles situé sur l'écran de la télécommande clignote, les piles doivent être remplacées (@ & CC ). REMARQUE : Si la télécommande est remplacée ou jetée, les piles doivent être retirées et mises au rebut conformément à la législation en vigueur, ar elles sont nocives pour l'environne- ment, Ne mélangez pas es piles neuves et usagées. Ne mélangez pas les piles alclines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Ne jetez pas les piles au feu. Les piles peuvent exploser ou fuir. Si vous n'utilisez pas la télé- commande pendant un certain temps, retirez es piles.

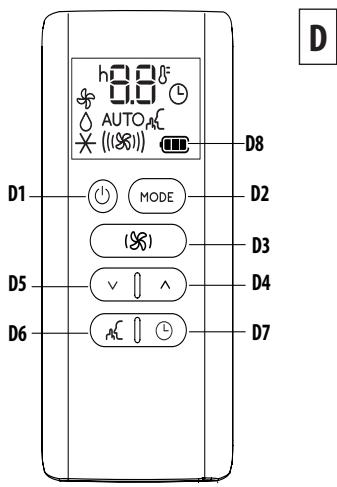

DESCRIPTION DE LA TÉLÉCOMMANDE

D1. Bouton ON/STAND-BY D2. Bouton MODE D3. Bouton de sélection de la vitesse de ventilation D4. Bouton augmentation D5. Bouton d'augmentation D6. Bouton mode silencieux (uniquement sur certains modèles) D7. Bouton de minuterie D8. Voyant d'état de charge des piles Ton hAQr g GË © © AUTOX X (I) @-T—06 ui mn Ds vi:) m4 D «le n7

+ Brancher l'appareil à l prise. + Appuyer sur la touche (D ON/STAND-BY (D). Lorsqu'il est allumé, le cimatiseur commence à fonctionner dans le même mode que lorsqu'il était éteint. + Pour éteindre l'appareil, appuyer une nouvelle fois sur la touche ON/STAND-BY ( (DT). REMARQUE : Ne jamais éteindre l'appareil en débranchant la fiche. Toujours léteindre en appuyant sur le bouton ON/STAND- BY C) (D1) et attendre quelques minutes avant de débrancher la fiche. Ce n'est qu'insi que l'appareil effectuera les vérifications standard. REMARQUE : Les fonctions de la télécommande (D) corres- pondent à celles du panneau de commande (C).

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois que la touche MODE (D2) jusqu'à ce que la fonction soit sélectionnée.

SÉLECTION DES TEMPÉRATURES

Dans le mode de conditionnement, appuyer sur le bouton A (D4) ou v (DS) pour sélectionner la température souhaitée.

SÉLECTION DU DÉBIT D'AIR

Dans les modes climatisation etventilations, appuyer sure bou- ton ($(D3) pour sélectionner le débit d'air souhaité. Les débits d'air disponibles sont: (Si Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité. {($)) Débit d'air moyen : lorsque Le niveau sonore doit être faible mais avec un bon niveau de confort. (SR) pévit d'air maximum : pour des performances maximales. AUTO Débit d'air auto : l'appareil choisit automatique- {(L@)} ment Le débit d'air en fonction de la température choisir et des conditions environnementales. Cette sélection estuniquement disponible en mode cimati- sation. FONCTION SILENCE (disponible uniquement dans le mode climatisation et sur certains modèles) En activant cette fonction, le bruit de fonctionnement est réduit encore plus. Pour l'activer, appuyez sur le bouton a (D6) de la télécommande. L'écran affiche le bouton correspodant.

SÉLECTIONNER L'ÉCHELLE DE TEMPÉRATURE La température peut être affichée en °C ou en *%. Pour changer l'unité de mesure de la température, sélectionnez le mode cli- matisation puis appuyez simultanément sur les touches de dimi- nution V (D5) et d'augmentation A (D4) pendant environ 3 5.

CONFIGURATION DE LA MINUTERIE

La minuterie permet le démarrage ou l'arrêt retardé de l'appa- re. Cette fonction évitera le gaspillage d'électricité en optimi- sant es périodes de fonctionnement. Comment programmer l'arrêt différé + Quel que soit le mode de fonctionnement de l'appareil, il est possible de programmer un arrêt retardé. + Appuyersurle bouton de minuterie © (D7) :le symbole de minuterie s'affiche et les heures s'allument. + Appuyersurles boutons V (D5) et A (D4) jusqu'à ce que le nombre d'heures à l'arrêt souhaité s'affiche sur l'afficheur. Quelques secondes après le réglage de la minuterie, le réglage est acquis l'écran indique le mode de fonctionnement et le sym- bole de la minuterie reste allumé. Une fois le temps défini écoulé, le climatiseur se met en mode veille. Pour annuler le programme différé, appuyez deux fois sur le bou- ton © (D7). Le symbole de minuterie s'éteindra. Comment programmer le démarrage différé + Brancher l'appareil et le régler en mode veille (standb}). + Appuyersurle bouton de minuterie © (D7) :le symbole de minuterie s'affiche et les heures s'allument. + Appuyer sur les boutons V (DS) et A (D4) jusqu'à ce que le nombre d'heures souhaitées avant la mise en route s'af- fiche. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent. Une fois le temps défini écoulé, l'appareil commence à fonc- tionner dans le même mode de fonctionnement que celui défini précédemment. Pour annuler le programme différé, appuyez deux fois sur le bou- ton © (D7). Le symbole de minuterie séteindra.

AUTODIAGNOSTIC L'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre d'avertissements/de dysfonctionne- ments. Les messages d'erreur sont affichés sur l'écran de l'appareil SL... EST AFFICHÉ, LE L «Low Temperature » (Basse tempéra- ture) {Prévention du gel) QUE DOIS-JE FAIRE ? L'appareil est équipé d'un dispositif de protection contre le gel afin d'éviter une formation excessive de glace. L'appareil redémarre automatiquement lorsque le processus de dégivrage est terminé. SI... EST AFFICHÉ,

«Probe Failure» (Erreur sonde) (Sonde endommagée) QUE DOIS-JE FAIRE ? Si cela s'affiche, contactez votre centre de dépannage agréé local. SI... EST AFFICHÉ,

High Level » (Haut niveau) (Plateau interne plein) QUE DOIS-JE FAIRE ? Videz le réservoir de sécurité interne en suivant les instructions de la section « Fin des opérations de saison ».

CONSEILS POUR UNE UTILISATION CORRECTE

Pour garantir des résultats optimaux de votre cimatiseur, suivez ces recommandations : + Fermez les fenêtres et les portes de la pièce pour que celle- di soit climatisée. Lorsque vous installez le dimatiseur de manière semi-permanente, vous devez laisser une porte légèrement ouverte (1 cm à peine) pour garantir une venti- lation adéquate. + N'utilisez jamais l'appareil dans des pièces très humides (laveris par exemple). + Protégez la pièce des rayons directs du soleil en fermant partiellement les rideaux et/ou les stores pour rendre l'ap- pareil beaucoup plus économique. + N'utilisez jamais l'appareil à l'extérieur. + Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce. + Assurez-vous que le dimatiseur se trouve sur une surface plane. Ie couvrez pas l'appareil

Ne posez jamais d'objets sure cimatiseur. Nbstruez jamais les grles d'entrée ou de sortie d'air. NETTOYAGE Avant toute opération de nettoyage ou de maintenance, étei- gnez l'appareil en appuyant sur le bouton CD , puis débran- chez-le de la prise de courant.

Vous devez nettoyer l'appareil à l'aide d'un chiffon légèrement humide, puis sécher avec un chiffon sec. Pour des raisons de sé- eurité, ne lavez jamais le dimatiseur à l'eau. Attention ! N'utilisez jamais d'essence, d'alcool ou de solvants pour nettoyer l'appareil. Ne vaporisez jamais de liquides insec- tiides ou similaires.

NETTOYAGE DU FILTRE À AIR

Pour maintenir l'efficacité du climatiseur, il est recommandé de nettoyer le fre à poussière après chaque semaine d'utilisation. Le filtre est situé sur la grill d'entrée d'ir (A6). Pour nettoyer le filtre, il est nécessaire de le retirer comme indiqué sur la figure T1. Utiliser un aspirateur pour enlever la poussière, S'il st très sale, le plonger dans de l'eau chaude et Le rincer plusieurs fois. La température de l'eau doi être maintenue en dessous de 40° C. Après avoir lavé le lre, le laisser sécher. Enfin, remettre le fre en place dans son logement.

CONTRÔLES EN DÉBUT DE SAISON S'assurer que le câble d'alimentation et la prise sont en parfait état et que le système de mise à la terre est efficace. Respecter strictement les règles d'installation.

OPÉRATIONS DE FIN DE SAISON

Pour évacuer entièrement l'eau du circuit interne, retirez le bou- chon du tuyau d'évacuation inférieur en le tournant dans le sens contraire des aiguilles d'une montre et poussez-le pour retirer le bouchon interne (Fig. 12). Purger complètement l'eau dans une bassine. Une fois que l'eau estentièrement purgée, remettre les bouchons en place en s'as- surant qu'ils sont complètement fermés. Nettoyer le filtre comme indiqué précédemment. Le filtre doit être complètement sec avant d'être remis en place.

SPÉCIFICATIONS TECHNIQUES

Tension d'alimentation voir étiquette signalétique Puissance absorbée max pendant a climatisation Réfrgérant Capacité de refroidissement CONDITIONS LIMITES Température ambiante pour a imatsation 18 a35C Le transport, le chargement, le nettoyage, la récupéra- tion et l'élimination du réfrigérant ne doivent être effec- tués que par des centres de service technique agréés par le fabricant. L'appareil ne doit être éliminé que par du personnel spé- cäalisé autorisé par le fabricant. Attention ! POUR ÉVITER D'ENDOMMAGER L'APPA- REIL: NE JAMAIS TRANSPORTER OÙ TOURNER L'APPAREIL VERS LE BAS OU SUR SON CÔTÉ. SI CELA SE PRODUIT, ATTENDRE 6 HEURES AVANT DE METTRE L'APPAREIL EN MARCHE, IL EST CONSEILLÉ D'ATTENDRE 24 HEURES. Une fois l'appareil installé sur le côté, l'huile doit retourner dans le compresseur pour assurer son fonc- tionnement correct, Sion ne laisse pas Sécouler ce laps detemps (6 à 24 heures), l'appareil peut ne fonctionner que très peu de temps et le compresseur peut tomber en panne par manque d'huile.

DÉPANNAGE PROBLÈME CAUSE SOLUTION Le dimatiseur ne s'allume pas n'est pas branché à la prise branchez-e à la prise il n'y pas de courant attendez que son dispositif de sécurité interne se soit déclenché appelezle centre de dépannage Le dimatiseur fonctionne pour une courte période seulement il y des courbures ou des plis dans le tuyau d'évacuation d'air positionnez le tuyau d'air correctement, enle gardant aussi court et dégagé que possible pour éiter les goulots d'étranglement quelque chose empêche l'ai d'être évacué vérifiez et éliminez tous les obstacles empêchant l'évacuation de l'air Le dimatiseur fonctionne mais ne refrodit pas la pièce fenêtres, portes et/ou rideaux ouverts fermez les portes les fenêtres et les rideaux en gardant à l'esprit les

« CONSEILS POUR UNE UTILISATION

CORRECTE » énumérés ci-dessus il y a des sources de chaleur dans la chambre (four, sèche-cheveux, etc.) éliminez les sources de chaleur le tuyau d'évacuation d'air est détaché de l'appareil placezle flexible d'évacuation d'air dans le boîtier au dos de l'appareil (fig. 1). fire engorgé nettoyez ou remplacez le fire comme décit ci-dessus les spécifications techniques de l'appareil ne sont pas adaptées à la pièce dans laquelle se trouve. Pendant le fonctionnement, i ya une odeur désagréable dans la chambre fire engorgé nettoyez le filtre comme décrit ci-dessus Le dimatiseur ne fonctionne pas pendant environ trois minutes après le redémarrage un dispositif de sécurité interne évite que l'appareil ne soit redémaré tant que trois minutes ne se sont pas écoulées depuis le dernier arrêt attendez. Ce délai fait partie du fonctionnement normal. Les inscriptions Lt/PF/AL apparaissent l'écran. l'appareil est doté d'un système d'auto- diagnostic permettant d'identifier un certain nombre de dysfonctionnements. Voir le chapitre AUTO-DIAGNOSTIC
