INTRODUCTION UTILISATION Nous vous remercions d'avoir choisi ce produit De Longhi. Veuil- lez consacrer quelques minutes à la lecture de ces instructions. Vous éviterez ainsi de courir des risques ou d'endommager l'ap- pareil DESCRIPTION Description de l'appareil (voir page 2 - A) AT Grille de sortie d'air A2 Tableau de commande A3. Poignées A4 Roulettes A5 Filtre arrière A6 Filtre latéral AT Grille d'entrée d'air A8 Logement du tuyau d'évacuation de l'air A9 Grille d'entrée d'air A10 Cäble d'alimentation AT1 Raccordement d'évacuation supérieur avec bouchon A12 Raccordement d'évacuation inférieur avec bouchon A13 Compartiment de télécommande Description des accessoires (Voir page 2 - B) B1 Tuyau d'échappement d'air Adaptateur de tuyau Adaptateur pour montage mural/fenêtre Adaptateur pour fenêtre Bride murale avec bouchon Télécommande BRANCHEMENT ÉLECTRIQUE Avant le branchement au secteur, vérifier les points suivants: + lattension du secteur est la même que cell indiquée sur la plaque située à l'arrière de l'appareil ; + la pris et la ligne d'alimentation électrique sont dimen- sionnées pour supporter la charge requise ; + la prise est adaptée à la fiche de l'appareil, dans le cas contraire, remplacer la prise ; + la prise est connectée à un système de mis à la terre ef- ficace. Le fabricant décine toute responsabilité en cas de non-respect de ces normes de prévention des blessures. + Le câble d'alimentation ne doit être remplacé que par des techniciens spécialisés. Les instructions ci-dessous vous permettront de préparer votre dimatiseur pour un fonctionnement aussi efficace que possible. Avant utilisation, assurez-vous que les grilles d'entrée et de sor- tie d'air ne sont pas obstruées. Maintenir une distance minimum de 60 cm par rapport aux murs et à tout autre obstacle (Fig. 3). En mode climatisation ou déshumidification, il est nécessaire d'utiliser le tuyau d'échappement d'air (B1) (Fig. 1). REMARQUE : Cet appareil est doté d'une fonction d'évaporation automatique pour l'élimination du condensat pendant les mo- des de refroidissement et de déshumidiication.

Si l'on aune fenêtre à battant, procéder comme suit : + Placer le tuyau d'échappement d'air (81) dans le logement prévu à cet effet à l'arrière de l'appareil (Fig. 1). + Positionner le tuyau d'échappement d'air (B1) avec l'adap- tateur pour fenêtre (4) à l'extérieur de la fenêtre pour faire sortir l'air chaud (Fig. 2).

CLIMATISATION AVEC INSTALLATION

ST vous le souhaitez, l'appareil peut aussi être installé de ma- nière semi-permanente. Dans ce cas, il faut : + Faire un trou (diam. 150 mm) dans un mur communiquant avec l'extérieur, ou à travers la vitre d’une fenêtre. Respec- ter la hauteur et les dimensions du trou indiquées sur la figure ci-dessous.

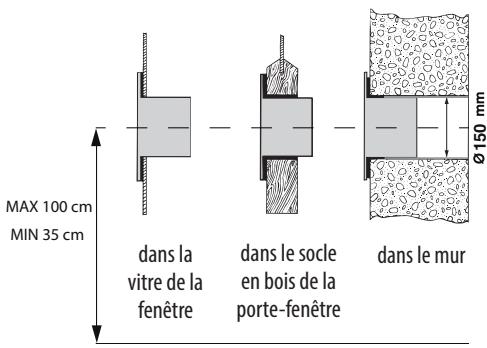

EE _ Ë MAX 100 em MIN 35 cm dansla danslesode danslemur vitre dela en bois de la fenêtre porte-fenêtre + Appliquer sure trou l'accessoire bride B5 fourni avec l'ap- pareil + Positionner le tuyau d'évacuation de l'air (B1) dans le loge- ment prévu à cet effet à l'arière de l'appareil (fig. 1). + Appliquer l'extrémité du tuyau B1 à la bride B5 comme illustré sur a fig. 9.

Limiter au minimum la longueur et les coudes du tuyau d'air en évitant tout étranglement. + Quandle tuyau B1 nest pas raccordé, il est possible de fer- merle trou avec le bouchon de la bride B5 REMARQUE : en cas d'installations semi-permanentes, nous recommandons de laisser une porte entrouverte (même 1 cm suffra) pour garantir e changement d'air nécessaire.

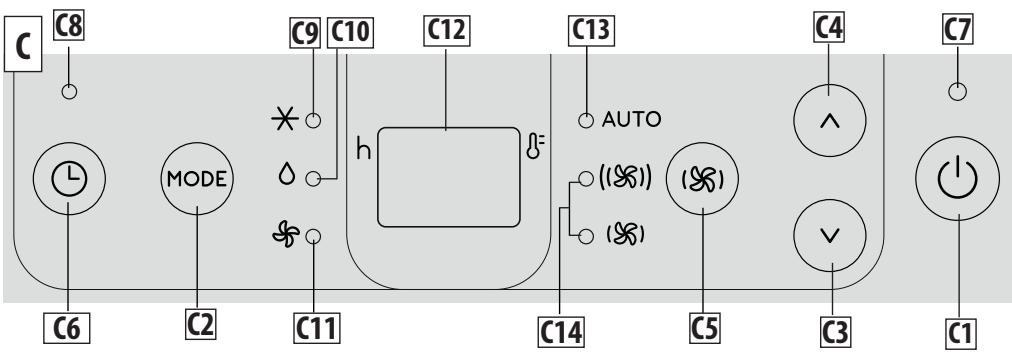

DESCRIPTION DU PANNEAU DE COMMANDE (C) C1 Touche ON/STAND-BY (on/off) © Touche de sélection de mode (climatisation, déshumidif- cation, ventilateur) Touche de diminution Touche d'augmentation Touche de sélection de vitesse de ventilateur Bouton de minuterie Voyant de stand-by C8 Voyant de minuterie C9 Voyant de mode climatisation C10 Voyant de mode de déshumidification €11 Voyant de mode ventilateur C12 Valeurs de température définies, heure d'activation/désac- tivation programmée €13 Voyant de vitesse de ventilation auto C14 indicateurs de vitesse de ventilation DÉMARRAGE ET ARRÊT DE L'APPAREIL Avant de brancher a fiche à la prise de courant, s'assurer que les bouchons d'évacuation (A11)(A12) situés à l'arrière de l'appareil sont insérés correctement. Brancher la fiche dans la prise de courant. Le témoin de veille s'allume. Appuyer sur la touche CD (C1) pour allumer l'appareil. Quand l'appareil se met en marche, il sera activé avec la dernière fonction réglée avant de léteindre.

Pour éteindre l'appareil, appuyer une nouvelle fois sur la touche ON/STAND-BY © (C1) REMARQUE : afin de réduire la consommation d'énergie, après quelques secondes d'inactivité, la luminosité de l'écran sera ré- duite automatiquement. REMARQUE : Ne jamais éteindre le climatiseur en tirant sim- plement sur la fiche. Appuyer à la touche CD) pour mettre votre dimatiseur en veille et attendre quelques minutes avant de le débrancher. De cette manière, l'appareil peut effectuer les contrôles de l'état de fonctionnement.

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois que la touche MODE (C2) jusqu'à ce que la fonction soit sélectionnée.

X- MODE CLIMATISATION

*Xo Ce mode est idéal par temps chaud et humide lorsque la pièce

doit être refroidie et déshumidifiée. Pour régler ce mode correctement : + Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le-X voyant de climatisation (C9) s'allume. L'afficheur {C12) montrera la température souhaitée. + Pour changer la température à atteindre, appuyer sur la touche V (GJou A (C4). + Sélectionner la vitesse de ventilation souhaitée en ap- puyant sur le touche (3) (C5). Les vitesses disponibles sont es suivantes: (SR) Débit minimum : lorsque le fonctionnement le plus si- lencieuxest souhaité. {SS1) vévit d'air maximun : pour attendre la température souhaitée le plus rapidement possible AUTO Débit d'airauto : l'appareil choisit automatiquement la meilleure vitesse de ventilation en fonction dela tempé- ratur sélectionnée et des conditions envronnementales. Les températures es plus appropriées en période estivale varient de 24 à 27 Inst toutefois pas recommandé de définir une tem- pérature nettement inférieure à la température extérieur.

Ce mode est idéal pour réduire l'humidité dans la pièce (prin- temps et automne, pièces humides, périodes de pluie, etc.). Pour ce type d'utilisation, l'appareil doit être configuré comme pour le mode climatisation. C'est-à-dire que le tuyau d'évacuation d'air (B1) doit être ins- tallé sur l'appareil pour permettre l'évacuation de l'humidité à l'extérieur. Pour régler ce mode correctement : + Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le voyant de Ô déshumidification (C10) s'allume. + Le débit d'air disponible est: AUTO Débit d'air automatique : l'appareil règle auto- matiquement la meilleure vitesse de ventilation en fonction des conditions environnementale. Remarque : en cas de forte humidité ambiante, il est possible d'évacuer les condensats en continu en raccordant un tuyau approprié au raccord d'évacuation supérieur (A1), afin de per- mettre à l'eau de s'écouler dans un récipient. S'assurer que l'eau ne déborde pas sur le sol et que le tuyau d'évacuation n'est pas obstrué ou plié (Fig. 4). MODE VENTILATEUR Lorsque vous utilisez ce mode, il n'est pas nécessaire de raccor- der le tuyau d'évacuation d'air (B1) à l'appareil. Pour régler ce mode correctement : Appuyer plusieurs fois sur la touche MODE (C2 jusqu'à ce que le voyant u ventilateur & s'allume. Appuyer plusieurs fois sur la touche (9 (C5) jusqu'à ce que le débit d'air souhaïté soi sélectionné. Les débits d'air disponibles sont : (SR) Débit minimum : lorsque le fonctionnement le plus Silencieux est souhaité (SSI) vébit d'air maximum : pour des performances maximales. SÉLECTIONNER L'ÉCHELLE DE TEMPÉRATURE La température peut être affichée en °C ou en *%. Pour changer l'unité de mesure de la température, sélectionner le mode cli- matisation puis appuyer sur les deux touches de diminution {G) et d'augmentation A (C4) pendant environ 10 s. Le chan- gement d'unité de mesure est confirmé par un signal sonore.

La minuterie permet le démarrage ou l'arrêt retardé de l'appa- re. Cette fonction évitera le gaspillage d'électricité en optimi- sant es périodes de fonctionnement. Comment programmer l'arrêt différé Quel que soit le mode de fonctionnement de l'appareil, il est possible de programmer un arrêt différé. Appuyer sur le bouton de minuterie (C6) : le voyant de minu- terie (C8) et les heures s'allument. Utiliser le bouton V (C3) ou A (C4) pour programmer le nombre d'heures après lesquelles l'appareil devrait s'arrêter.

Quelques secondes après le réglage du temporisateur, le réglage est acquis, l'fficheur indique le mode de fonctionnement et le voyant de la minuterie reste allumé. À l'heure préréglée, le dima- tiseur se met en veille. Pour annuler le programme de là minuterie, appuyer deux fois sur le bouton de minuterie (C6). Le voyant de la minuterie (C8) S'éteindra. Comment programmer le démarrage différé + Mettre l'appareil en veille. + Appuyer sur le bouton de minuterie (C6) : le symbole de minuterie (C8) et les heures s'allument. + Utiliser les boutons (C3) ou A (C4) pour régler le nombre d'heures après lesquelles l'appareil doit commen- cer à fonctionner. + L'appareil commencera à fonctionner dans le même mode de fonctionnement que celui qui a été défini précédem- ment. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent. Quelques secondes après la programmation de la minuterie, le réglage est acquis. Le voyant de minuterie reste allumé et l'afficheur retourne en standby. Pour annuler le programme de la minuterie, appuyer deux fois sur la touche de minuterie (C6). Le voyant de la minuterie (C8) S'éteindra.

UTILISATION AVEC LA TÉLÉCOMMANDE

+ Pointez la télécommande vers le récepteur (A12) du di- matiseur. La distance maximale entre la télécommande et l'appareil est de 7 mètres (sans obstacles entre la télécom- mande et le récepteur) (Fig. 5). + La télécommande doit être manipulée avec précaution, sans la faire tomber ni l'exposer à la lumière directe du s0- leil et en la tenant éloignée des sources de chaleur.

+ À l'aide d'un tournevis, dévisser la vis située au dos de la télécommande, puis retirer le couvercle ; + Insérer ou remplacer les piles par deux nouvelles piles LRO3 <AAA » 1,5V, en les introduisant correctement (voir les in- dications à l'intérieur du compartiment à piles) (Fig. 6) ; + Remettre le couvercle en place et le fixer à l'aide de la vis.

REMARQUE : Si la télécommande est remplacée ou jetée, les piles doivent être retirées et mises au rebut conformément à la législation en vigueur, ar elles sont nocives pour l'environne- ment, Ne mélangez pas es piles neuves et usagées. Ne mélangez pas les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Ne jetez pas les piles au feu. Les piles peuvent exploser ou fuir. Si vous n'utilisez pas la télé- commande pendant un certain temps, retirez es piles.

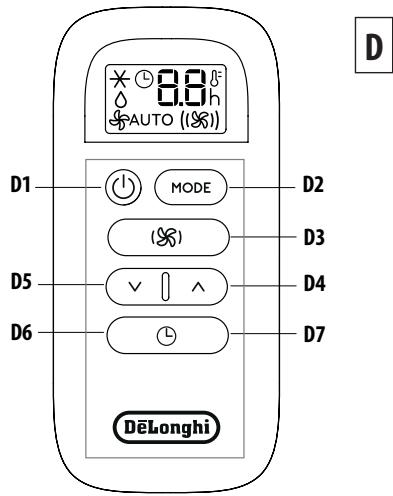

DESCRIPTION DE LA TÉLÉCOMMANDE

.. Bouton ON/STAND-BY . Bouton MODE . Bouton de sélection de la vitesse de ventilation Bouton augmentation Bouton d'augmentation . Bouton de minuterie

ALLUMER/ÉTEINDRE L'APPAREIL

+ Brancher l'appareil à la prise. + Appuyer sur la touche CD ON/STAND-BY (DT). Lorsqu'il est allumé, le dimatiseur commence à fonctionner dans le même mode que lorsqu'il était éteint. + Pour éteindre l'appareil, appuyer une nouvelle fois sur la touche ON/STAND-BY CD (D1). REMARQUE : Ne jamais éteindre l'appareil en débranchant la fiche. Toujours l'éteindre en appuyant sur le bouton ON/STAND- BY (D (D1) et attendre quelques minutes avant de débrancher la fiche. Ce n'est qu'ainsi que l'appareil effectuera les vérifications stan- dard.

SÉLECTION DES MODES DE FONCTIONNEMENT

Les modes de fonctionnement disponibles sur la télécommande

via le bouton MODE (D2) correspondent à ceux du panneau de commande de l'appareil (0).

SÉLECTION DES TEMPÉRATURES

Dans le mode de conditionnement, appuyer sur le bouton A (D4) ou V (DS) pour sélectionner la température souhaitée.

SÉLECTION DU DÉBIT D'AIR

Dans les modes climatisation etventilations, appuyer sure bou- ton (S(D3) pour sélectionner le débit d'air souhaité. Les débits d'air disponibles sont: (Si Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité. {SS1) Débit d'air maximum : pour des performances maximales. AUTO Débit d'air auto : l'appareil choisit automatique- ment le débit d'air en fonction de la température choisir et des conditions environnementale. Cette fonction est disponible en mode climatisation et estréglée en permanence en mode déshumidifica- tion. SÉLECTIONNER L'ÉCHELLE DE TEMPÉRATURE La température peut être affichée en “Cou en °F. Pour changer l'unité de mesure de la température, sélectionner le mode cli- matisation puis appuyer sur les deux touches de diminution v {D5) et d'augmentation A (D4) pendant environ 3 s. Le chan- gement d'unité de mesure est confirmé par un signal sonore.

CONFIGURATION DE LA MINUTERIE

La minuterie permet le démarrage ou l'arêt retardé de l'appa- re. Cette fonction évitera le gaspillage d'électricité en optimi- sant es périodes de fonctionnement. Comment programmer l'arrêt différé + Quel que soit le mode de fonctionnement de l'appareil il est possible de programmer un arrêt retardé. + Appuyersurle bouton de minuterie © (D6), le symbole de minuterie est affiché et les heures s'allument. + Appuyersurles boutons V (D5) et A (D4)jusqu'à ce quele nombre d'heures à l'arrêt souhaité s'affiche sur l'afficheur. Quelques secondes après la programmation de la minuterie, le réglage est acquis, l'affcheur indique le mode de fonctionne- ment et le symbole de la minuterie reste allumé. Une fois le temps défini écoulé, le climatiseur se met en mode veille. Pour annuler le programme de la minuterie, appuyer deux fois sur le bouton de minuterie © (Dé). Le symbole de minuterie S'éteindra.

Comment programmer le démarrage différé + Brancher l'appareil et le régler en mode veille (standb}). + Appuyersurle bouton de minuterie © (D6), le symbole de minuterie s'affiche et les heures s'allument. + Appuyer sur les boutons V (D5) et A (D4) jusqu'à ce que le nombre d'heures souhaitées avant la mise en route s'af- fiche. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent. Une fois le temps défini écoulé, l'appareil commence à fonc- tionner dans le même mode de fonctionnement que celui défini précédemment. Pour annuler le programme de la minuterie, appuyer deux fois sur le bouton de minuterie © (D6). Le symbole de minuterie S'éteindra.

AUTODIAGNOSTIC L'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre d'avertissements/de dysfonctionnements. Les messages d'erreur sont affichés sur l'écran de l'appareil. SI. EST AFFICHÉ,

LE L «Low Temperature » (Basse température) (Prévention du gel) QUE DOIS-JE FAIRE ? L'appareil est équipé d'un dispositif de protection contre le gel afin d'éviter une formation excessive de glace. L'appareil redémarre automatiquement lorsque le processus de dégivrage est terminé. SL... EST AFFICHÉ,

«Probe Failure» (Erreur sonde) (Sonde endommagée) QUE DOIS-JE FAIRE ? Si cela s'affiche, contactez votre centre de dépannage agréé local. SL. EST AFFICHÉ,

High Level » (Haut niveau) (Plateau interne plein) QUE DOIS-JE FAIRE ? Videz le réservoir de sécurité interne en suivant les instructions de la section « Fin des opérations de saison ».

CONSEILS POUR UNE UTILISATION CORRECTE

Pour garanti des résultats optimaux de votre cimatiseur, suivez ces recommandations : + Fermez les fenêtres et les portes de la pièce pour que celle- di soit climatisée. Lorsque vous installez le climatiseur de manière semi-permanente, vous devez laisser une porte légèrement ouverte (1 cm à peine) pour garantir une venti- lation adéquate. + N'utilisez jamais l'appareil dans des pièces très humides (laveris par exemple). + Protégez la pièce des rayons directs du soleil en fermant partiellement les rideaux et/ou les stores pour rendre l'ap- pareil beaucoup plus économique. + N'utilisez jamais l'appareil à l'extérieur. + Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce. + Assurez-vous que le dimatiseur se trouve sur une surface plane. Ie couvrez pas l'appareil

Ne posez jamais d'objets sure cimatiseur. + Nobstruez jamais les grilles d'entrée ou de sortie d'air. NETTOYAGE Avant toute opération de nettoyage ou de maintenance, étei- gnez l'appareil en appuyant sur le bouton C) , puis débran- chez-le de la prise de courant.

Vous devez nettoyer l'appareil à l'aide d'un chiffon légèrement humide, puis sécher avec un chiffon sec. Pour des raisons de sé- curité, ne lavez jamais le cimatiseur à l'eau. Attention ! N'utilisez jamais d'essence, d'alcool ou de solvants pour nettoyer l'appareil. Ne vaporisez jamais de liquides insec- tiides ou similaires.

NETTOYAGE DU FILTRE À AIR

Pour maintenir l'efficacité du climatiseur, il est recommandé de nettoyer les filtres A5 et A6 chaque semaine. Pour nettoyer les filtres, les retirer comme indiqué sur a figure 7. Utiliser un aspi- rateur pour enlever la poussière. S'il est très sale, le plonger dans de l'eau chaude et le rincer plusieurs foi. La température de l'eau doit être maintenue en dessous de 40° C. Après avoir lavé Le filtre, le laisser sécher. Ensuite, remettre le filtre en place dans son logement CONTRÔLES EN DÉBUT DE SAISON S'assurer que le câble d'alimentation et la prise sont en parfait

état et que le système de mise à la terre est efficace. Respecter strictement les règles d'installation.

OPÉRATIONS DE FIN DE SAISON

Pour vidanger complètement l'eau du circuit inter, retirer le bouchon du tuyau d'évacuation inférieur en le tournant dans le sens inverse des aiguilles d'une montre. (Fig. 8). Purger complètement l'eau dans une bassine. Une fois que l'eau est entièrement purgée, remettre les bouchons en place en s'as- surant qu'ils sont complètement fermés. Nettoyer le filtre comme indiqué précédemment. Le filtre doit être complètement sec avant d'être remis en place.

SPÉCIFICATIONS TECHNIQUES

Tension d'alimentation voir étiquette signalétique Puissance absorbée max pendant la climatisation Réfigérant Capacité de refroidissement CONDITIONS LIMITES Température ambiante pour a cimatsation 18 35€ Le transport, le chargement, le nettoyage, la récupération etl'élimination duréfrigérant ne doivent être effectués que par des centres de service technique agréés par le fabricant. L'appareil ne doit être éliminé que par du personnel spécia- lisé autorisé pare fabricant. Attention ! POUR ÉVITER D'ENDOMMAGER L'APPAREIL : NE JAMAIS TRANSPORTER OÙ TOURNER L'APPAREIL VERS LE BAS OU SUR SON CÔTÉ. SI CELA SE PRODUIT, ATTENDRE 6 HEURES AVANT DE METTRE L'APPAREIL EN MARCHE, IL EST CONSEILLÉ D'ATTENDRE 24 HEURES. Une fois l'appareil installé sur le côté, l'huile doit retourner dans le compresseur pour assurer son fonc- tionnement correct, Sion ne laisse pas Sécouler ce laps de temps (6 à 24 heures), l'appareil peut ne fonctionner que très peu de temps et le compresseur peut tomber en panne par manque d'huile.

CONSERVER CES INSTRUCTIONS

Les transmettre à tout utilisateur suivant. Ce manuel d'instructions est également disponible au format PDF à l'adresse suivante wwwdelonghi.com

DÉPANNAGE PROBLÈME CAUSE SOLUTION Le dimatiseur ne s'allume pas n'est pas branché à la prise branchez-e à la prise il n'y pas de courant attendez que son dispositif de sécurité interne se soit déclenché appelezle centre de dépannage Le dimatiseur fonctionne pour une courte période seulement il y des courbures ou des plis dans le tuyau d'évacuation d'air positionnez le tuyau d'air correctement, enle gardant aussi court et dégagé que possible pour éiter les goulots d'étranglement quelque chose empêche l'ai d'être évacué vérifiez et éliminez tous les obstacles empêchant l'évacuation de l'air Le dimatiseur fonctionne mais ne refrodit pas la pièce fenêtres, portes et/ou rideaux ouverts fermez les portes les fenêtres et les rideaux en gardant à l'esprit les

« CONSEILS POUR UNE UTILISATION

CORRECTE » énumérés ci-dessus il y a des sources de chaleur dans la chambre (four, sèche-cheveux, etc.) éliminez les sources de chaleur le tuyau d'évacuation d'air est détaché de l'appareil placezle flexible d'évacuation d'air dans le boîtier au dos de l'appareil (fig. 1). fire engorgé nettoyez ou remplacez le fire comme décit ci-dessus les spécifications techniques de l'appareil ne sont pas adaptées à la pièce dans laquelle se trouve. Pendant le fonctionnement, i ya une odeur désagréable dans la chambre fire engorgé nettoyez le filtre comme décrit ci-dessus Le dimatiseur ne fonctionne pas pendant environ trois minutes après le redémarrage Un dispositif de sécurité inteme évite que l'appareil ne soi redémarré tant que les trois minutes ne se sont pas écoulées depuis le dernier arrêt attendez. Ce délai fait partie du fonctionnement normal. Les inscriptions Lt/PF/HL apparaissent surl'affcheur l'appareil est doté d'un système d'auto- diagnostic permettant d'identifier un certain nombre de dysfonctionnements. Voir le chapitre AUTO-DIAGNOSTIC
