| Type de produit | Climatiseur portable (monobloc) |
| Marque | De'Longhi |
| Modèle | Pinguino Extreme PACEX93EXTREME |
| Modes de fonctionnement | Climatisation, déshumidification, ventilation seule |
| Capacité de refroidissement | Voir plaque signalétique (modèle variable selon version) |
| Réfrigérant | R32 (ou autre selon modèle, voir étiquette) |
| Alimentation électrique | 220-240 V ~ 50 Hz (voir plaque signalétique) |
| Puissance absorbée max (climatisation) | Voir plaque signalétique |
| Type de filtre | Filtre à air aux ions d'argent (lavable) |
| Fonction d'évaporation automatique | Oui, élimination automatique du condensat en modes refroidissement et déshumidification |
| Télécommande | Oui, avec piles AAA (2×1.5V) |
| Fonctions spéciales | Eco Real Feel, Swing, Silence, Temporisateur (24h) |
| Vitesses de ventilation | Min, Med, Max, Auto |
| Portée télécommande | Jusqu'à 7 mètres sans obstacle |
| Plage de température ambiante (climatisation) | 18 °C à 35 °C |
| Autodiagnostic | Codes erreur : LT, LH, F1, F2, PF, HL |
| Accessoires inclus | Kit fenêtre (tuyau d'évacuation, adaptateurs, support), télécommande |
| Entretien | Nettoyage filtre tous les mois en utilisation intensive; nettoyage du châssis avec chiffon humide |
| Dimensions (approx.) | Hauteur ~70 cm, Largeur ~40 cm, Profondeur ~35 cm (selon modèle) |
| Poids (approx.) | ~25 kg (selon modèle) |
FOIRE AUX QUESTIONS - Pinguino Extreme PACEX93EXTREME DELONGHI
Questions des utilisateurs sur Pinguino Extreme PACEX93EXTREME DELONGHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur portable au format PDF gratuitement ! Retrouvez votre notice Pinguino Extreme PACEX93EXTREME - DELONGHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pinguino Extreme PACEX93EXTREME de la marque DELONGHI.
MODE D'EMPLOI Pinguino Extreme PACEX93EXTREME DELONGHI

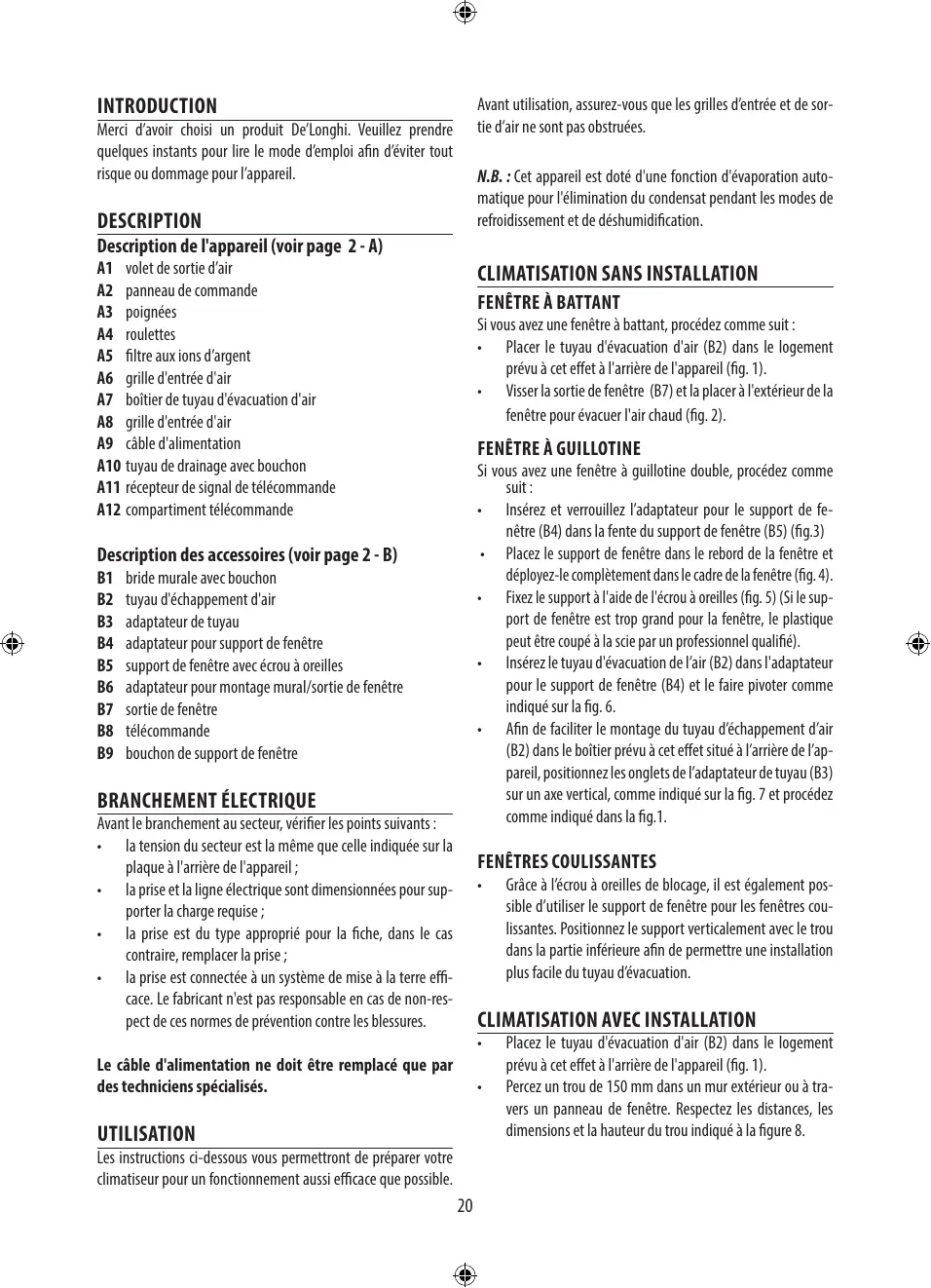

Merci d'avoir choisi un produit De'Longhi. Veuillez prendre quelques instants pour lire le mode d'emploi afin d'éviter tout risque ou dommage pour l'appareil.
DESCRIPTION
Description de l'appareil (voir page 2 - A)
A1 volet de sortie d'air A2 panneau de commande A3 poignées A4 roulettes A5 filtre aux ions d'argent A6 grille d'entrée d'air A7 boîtier de tuyau d'évacuation d'air A8 grille d'entrée d'air A9 câble d'alimentation A10 tuyau de drainage avec bouchon A11 récepteur de signal de télécommande A12 compartiment télécommande
Description des accessoires (voir page 2 - B)
B1 bride murale avec bouchon B2 tuyau d'évacuation d'air B3 adaptateur du tuyau B4 adaptateur pour support de fenêtre B5 support de fenêtre avec écrou à oreilles B6 adaptateur pour montage mural/sortie de fenêtre B7 sortie de fenêtre B8 télécommande B9 bouchon de support de fenêtre
BRANCHEMENT ÉLECTRIQUE
Avant le branchement au secteur, vérifier les points suivants :
- la tension du secteur est la même que celle indiquée sur la plaque à l'arrière de l'appareil ;
- la prise et la ligne électrique sont dimensionnées pour supporter la charge requise ;
- la prise est du type approprié pour la fiche, dans le cas contraire, remplacer la prise ;
- la prise est connectée à un système de mise à la terre efficace. Le fabricant n'est pas responsable en cas de non-respect de ces normes de prévention contre les blessures.
Le câble d'alimentation ne doit être remplacé que par des techniciens spécialisés.
UTILISATION
Les instructions ci-dessous vous permettront de préparer votre climatiseur pour un fonctionnement aussi efficace que possible.
Avant utilisation, assurez-vous que les grilles d'entrée et de sortie d'air ne sont pas obstruées.
N.B. : Cet appareil est doté d'une fonction d'évaporation automatique pour l'élimination du condensat pendant les modes de refroidissement et de déshumidification.
CLIMATISATION SANS INSTALLATION
FENÊTRE À BATTANT
Si vous avez une fenêtre à battant, procédez comme suit :
- Placez le tuyau d'évacuation d'air (B2) dans le logement prévu à cet effet à l'arrière de l'appareil (fig. 1).
- Vissez la sortie de fenêtre (B7) et placez-la à l'extérieur de la fenêtre pour évacuer l'air chaud (fig. 2).
FENÊTRE À GUILLOTINE
Si vous avez une fenêtre à guillotine double, procédez comme suit :
- Insérez et verrouillez l'adaptateur pour le support de fenêtre (B4) dans la fente du support de fenêtre (B5) (fig. 3).
- Placez le support de fenêtre dans le rebord de la fenêtre et déployez-le complètement dans le cadre de la fenêtre (fig. 4). Fixez le support à l'aide de l'écrou à oreilles (fig. 5). (Si le support de fenêtre est trop grand pour la fenêtre, le plastique peut être coupé à la scie par un professionnel qualifié).
- Insérez le tuyau d'évacuation de l'air (B2) dans l'adaptateur pour le support de fenêtre (B4) et faites-le pivoter comme indiqué sur la fig. 6.
- Afin de faciliter le montage du tuyau d'évacuation d'air (B2) dans le boîtier prévu à cet effet situé à l'arrière de l'appareil, positionnez les onglets de l'adaptateur de tuyau (B3) sur un axe vertical, comme indiqué sur la fig. 7, et procédez comme indiqué dans la fig. 1.
FENÊTRES COULISSANTES
- Grâce à l'écrou à oreilles de blocage, il est également possible d'utiliser le support de fenêtre pour les fenêtres coulissantes. Positionnez le support verticalement avec le trou dans la partie inférieure afin de permettre une installation plus facile du tuyau d'évacuation.
- Placez le tuyau d'évacuation d'air (B2) dans le logement prévu à cet effet à l'arrière de l'appareil (fig. 1).
- Percez un trou de 150 mm dans un mur extérieur ou à travers un panneau de fenêtre. Respectez les distances, les dimensions et la hauteur du trou indiquées à la figure 8.
Dans le panneau de la fenêtre
Dans la planche en bois d'une porte-fenêtre
Dans le mur : il est recommandé d'isoler la section de mur en utilisant une isolation appropriée.
- Insérez la bride murale (B1) dans le trou.
- Insérez le tuyau d'évacuation de l'air (B2) dans la bride murale (B1) (Fig. 9). Lorsque le tuyau (B2) n'est pas raccordé, le trou peut être fermé avec le capuchon à bride (B1).
N.B. : Des outils spéciaux étant nécessaires pour l'installation, nous vous suggérons de faire installer l'appareil par du personnel spécialisé.
Lors de l'installation du climatiseur, vous devez laisser une porte ouverte, légèrement inférieure à 1 cm, afin de garantir une ventilation et une pression correctes de la pièce. Veillez à ce que le tuyau d'air soit aussi court et exempt de courbes que possible afin d'éviter les constrictions.
FONCTIONNEMENT À PARTIR DU PANNEAU DE COMMANDE

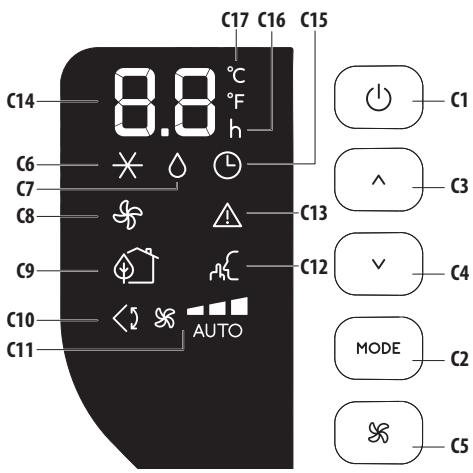

DESCRIPTION DU PANNEAU DE COMMANDE (C)
C1. Touche ON / STAND-BY (marche/arrêt) C2. Touche de sélection de la fonction MODE (climatiseur, déshumidificateur, ventilateur) C3. Touche d'augmentation de température C4. Touche de diminution de la température C5. Touche de sélection de la vitesse du ventilateur (MIN/MED/MAX/AUTO) C6. Symbole du climatiseur C7. Symbole de déshumidification C8. Symbole du ventilateur C9. Indicateur d'état ECO REAL FEEL C10. Symbole Swing C11. Indicateur de vitesse du ventilateur C12. Symbole SILENCE C13. Symbole d'alarme C14. Réglage des valeurs de température, heures d'activation/désactivation programmée C15. Symbole du temporisateur C16. Indicateur de l'heure C17. Indicateur d'échelle de température sélectionnée
FONCTIONNEMENT DU PANNEAU DE COMMANDE
Insérez la fiche dans la prise. Deux tirets s'affichent à l'écran pour indiquer que l'appareil est en mode veille.
Effleurez la touche (C1) pour mettre l'appareil en marche. Le volet A1 s'ouvrira après quelques secondes. Lorsque l'appareil se met en marche, la dernière fonction qui était définie avant son arrêt est activée.
N.B. : Si le démarrage ne se poursuit pas, l'éclairage de l'afficheur s'atténue quelques minutes plus tard afin de réduire la consommation d'énergie.
Pour éteindre l'appareil, effleurez la touche O, puis retirez la prise.
N.B. : Ne jamais éteindre le climatiseur en tirant simplement sur la prise. Effleurez la touche pour mettre votre climatiseur en veille et attendez quelques minutes avant de débrancher la prise. De cette manière, l'appareil peut effectuer les vérifications de l'état de fonctionnement.
SÉLECTION DES MODES
Pour sélectionner le mode de fonctionnement souhaité, effleurez plusieurs fois la touche MODE (C2) jusqu'à ce que la fonction souhaitée soit sélectionnée.
Nota bene : Plusieurs minutes peuvent s'écouler avant que l'appareil ne commence à refroidir ou déshumidifier. Entre-temps, l'indicateur du mode sélectionné clignote.
× MODE CLIMATISATION
Ce mode est idéal par temps chaud et humide lorsque la pièce doit être refroidie et déshumidifiée.
Pour définir correctement ce mode :
- Effleurez de manière répétée la touche MODE (C2) jusqu'à ce que le symbole climatisation × s'affiche. L'afficheur indiquera la température souhaitée. Pour modifier la température à atteindre, effleurez la touche ∧ (C3) ou ∨ (C4).
- Sélectionnez la vitesse du ventilateur souhaitée en effleurant la touche S (C5).
Les vitesses disponibles sont :
Vitesse minimum : lorsqu'un fonctionnement silencieux maximum est souhaité.
Vitesse moyenne : lorsque le niveau sonore doit être faible mais avec un bon niveau de confort.
Vitesse maximum : pour atteindre la température souhaitée le plus rapidement possible.
L'appareil choisit automatiquement la meilleure vitesse de ventilation en fonction de la température sélectionnée et des conditions environnantes.
Les températures les plus appropriées en été varient de 24 à 27 °C. Il n'est toutefois pas recommandé de définir une température nettement inférieure à la température extérieure.
MODE DÉSHUMIDIFICATEUR
Ce mode est idéal pour réduire l'humidité dans la pièce (printemps et automne, pièces humides, périodes de pluie, etc.). Pour ce type d'utilisation, l'appareil doit être configuré comme pour le mode climatisation. C'est-à-dire que le tuyau d'évacuation d'air (B2) doit être installé sur l'appareil pour permettre l'évacuation de
l'humidité à l'extérieur.
Pour définir correctement ce mode :
Effleurez de manière répétée la touche MODE (C2) jusqu'à ce que le symbole déshumidification s'affiche. L'appareil choisira automatiquement le meilleur débit d'air.
MODE VENTILATEUR
Lorsque vous utilisez ce mode, il n'est pas nécessaire de raccorder le tuyau d'évacuation d'air (B2) à l'appareil.
Pour définir correctement ce mode :
Effleurez plusieurs fois sur la touche MODE (C2) jusqu'à ce que le symbole du ventilateur s'affiche.
- Sélectionnez le débit d'air souhaité en effleurant la touche d'augmentation ∧ (C3) ou de diminution ∨ (C4).
Les débits d'air disponibles sont :
Débit minimum : lorsque le fonctionnement le plus silencieux est souhaité.
Débit d'air moyen : lorsque le niveau sonore doit être faible mais avec un bon niveau de confort.
8
Débit d'air maximum : pour des performances maximales.
SÉLECTIONNEZ L'ÉCHELLE DE TEMPÉRATURE
La température peut être affichée en °C ou en °F. Pour changer l'unité de mesure de la température, effleurez les touches d'augmentation (C3) et de diminution (C4) pendant environ 10 secondes.
FONCTIONNEMENT DEPUIS LA TÉLÉCOMMANDE
INTRODUCTION OU REMPLACEMENT DES BATTERIES
- Retirez le couvercle à l'arrière de la télécommande ;
- Insérez ou remplacez les piles par deux piles neuves de 1,5 V « AAA » LR03, en les insérant correctement (voir le sens à l'intérieur du compartiment des piles) (fig. 10) ;
- Remettez le couvercle en place.
N.B. : Si la télécommande est remplacée ou jetée, les piles doivent être retirées et mises au rebut conformément à la législation en vigueur, car elles sont nocives pour l'environnement. Ne mélangez pas les piles neuves et usagées.
Ne mélangez pas les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Ne jetez pas les piles au feu. Les piles peuvent exploser ou fuir. Si vous n'utilisez pas la télécommande pendant un certain temps, retirez les piles.
UTILISATION DE LA TÉLÉCOMMANDE
- Pointez la télécommande vers le récepteur (A11) du climatiseur. La télécommande ne doit pas être à plus de 7 mètres de l'appareil (fig. 10) (sans obstacle entre la télécommande et le récepteur). La télécommande doit être manipulée avec soin. Ne la laissez pas tomber et ne l'exposez pas aux rayons directs du soleil ou à des sources de chaleur.
N.B. : La télécommande peut être rangée en toute sécurité dans le compartiment approprié (A12).

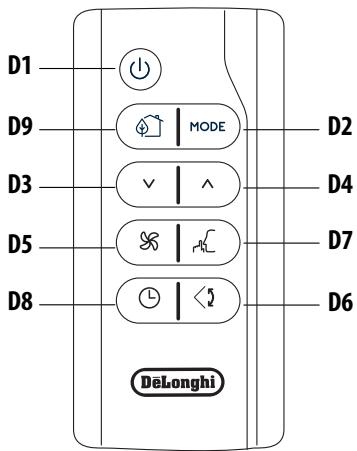

DESCRIPTION DE LA TÉLÉCOMMANDE
D1. Bouton ON/STAND-BY D2. Bouton MODE D3. Bouton diminution D4. Bouton augmentation D5. Débit d'air D6. Bouton Swing D7. Bouton silence D8. Bouton temporisateur D9. Bouton Eco Real Feel
ALLUMER/ÉTEINDRE L'APPAREIL (ON/OFF)
- Brancher dans la prise.
- Appuyez sur le bouton (D1) (quand il est allumé, le climatiseur commence à fonctionner de la même manière qu'il a été éteint). Pour éteindre l'appareil, appuyer sur le bouton (D1).
N.B. : N'éteignez jamais l'appareil en débranchant la fiche.
Éteignez-le toujours en appuyant sur le bouton (D1) et attendez quelques minutes avant d'enlever la fiche. Ce n'est qu'ainsi que l'appareil effectuera les vérifications standard.
SÉLECTION DES MODES DE FONCTIONNEMENT
Pour sélectionner le mode de fonctionnement souhaité, effleurez plusieurs fois le bouton MODE (D2) jusqu'à ce que la fonction souhaitée soit sélectionnée. La plupart des commandes disponibles sur la télécommande correspondent à celles du panneau de commande de l'appareil (C).
SÉLECTION DES TEMPÉRATURES
En mode de conditionnement, appuyez sur les boutons (D3) et (D4) pour augmenter/diminuer la température souhaitée.
SÉLECTION DU DÉBIT D'AIR
Dans les modes de conditionnement et ventilateur, appuyez sur le bouton (D5) pour augmenter/diminuer le débit d'air souhaité.
FONCTION SWING (OSCILLATION)
Le bouton SWING (D6) déplace le volet et distribue l'air de manière uniforme dans la pièce.
Lorsque vous appuyez sur le bouton SWING, le volet commence à se déplacer d'avant en arrière alternativement.
Si vous appuyez de nouveau sur cette touche, le volet sera verrouillé dans sa position actuelle. Si le bouton est pressé ultérieurement, le volet recommence à se déplacer d'avant en arrière.
Remarques : pour ne pas endommager les mécanismes internes, le volet ne doit pas être déplacé manuellement.
FONCTION SILENCE (uniquement disponible en mode climatisation)
En activant cette fonction, le bruit de fonctionnement est ultérieurement réduit. Pour l'activer, appuyez sur le bouton (D7) sur la télécommande. L'afficheur affiche le symbole correspondant (C12).
CONFIGURATION DU TEMPORISATEUR
La minuterie permet le démarrage ou l'arrêt retardé de l'appareil. Cette fonction évitera le gaspillage d'électricité en optimisant les périodes de fonctionnement.
Comment programmer un arrêt retardé
- Quel que soit le mode de fonctionnement de l'appareil, il est possible de programmer un arrêt retardé.
- Appuyez sur le bouton temporisateur (D8), le symbole du temporisateur (C15) et des heures (C14) s'allument.
- Appuyez sur les boutons ∨ (D3) et ∧ (D4) jusqu'à ce que le nombre d'heures à l'arrêt souhaité s'affiche sur l'afficheur.
Quelques secondes après le réglage du temporisateur, le réglage est acquis, l'afficheur indique le mode de fonctionnement et le symbole du temporisateur reste allumé.
Une fois le temps défini écoulé, le climatiseur se met en mode veille. Pour annuler le programme différé, appuyez deux fois sur le bouton (D8). Le symbole du temporisateur (C15) s'éteindra.
N.B. : Une fois le temporisateur activé, en appuyant une seule fois sur le bouton du temporisateur, les heures restantes avant l'arrêt sont affichées.
Comment programmer la mise en route différée
- Brancher l'appareil et le régler en mode veille (standby).
- Appuyez sur le bouton temporisateur (D8) ; le symbole du temporisateur (C15) et les heures (C14) s'allument.
- Appuyez sur les boutons ∨ (D3) et ∧ (D4) jusqu'à ce que le nombre d'heures souhaitées avant la mise en route s'affiche. La mise en route peut être programmée à tout moment dans les 24 heures qui suivent.
Une fois le temps défini écoulé, l'appareil commence à fonctionner dans le même mode de fonctionnement que celui défini précédemment. Pour annuler la programmation, appuyez deux fois sur le bouton du temporisateur (D8). Le symbole du temporisateur (C15) disparaît. N.B. : Une fois le temporisateur activé, en appuyant une seule fois sur la touche du temporisateur, les heures restantes avant le démarrage sont affichées.

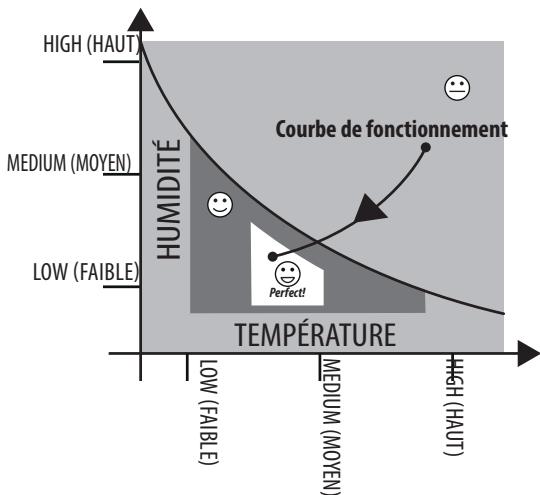

FONCTION ECO REAL FEEL
ECO REAL FEEL est la technologie innovante De'Longhi qui agit simultanément sur la réduction de la température et le contrôle de l'humidité, garantissant ainsi un confort optimal.
Avec les systèmes traditionnels, pendant le temps de travail, des conditions de confort optimales peuvent être atteintes mais non sécurisées dans le temps. Avec ECO REAL FEEL, une fois que le confort optimal est atteint, PAC module automatiquement l'action du compresseur et le débit d'air pour le maintenir dans le temps. Pour activer la fonction, appuyez sur le bouton ECO REAL FEEL (D9). Le symbole ECO REAL FEEL (C9) s'affiche.
L'indicateur d'état « ECO REAL FEEL » (C9) devient blanc pendant environ 1 minute pour indiquer que l'appareil vérifie les conditions ambiantes.
Après quelques instants, l'indicateur d'état « ECO REAL FEEL »
(C9) change de couleur à l'approche des conditions de confort (voir le graphique ci-dessous).
LUMIÈRE ORANGE : Conditions de la pièce loin du niveau optimal.
LUMIÈRE VERTE : La plupart des gens sentent de bonnes conditions ambiantes, proches du niveau optimal.
LUMIÈRE BLEUE : Niveau de confort.
Meilleur
- La sensation de bien-être est une condition subjective. Pour cette raison, différentes personnes peuvent juger différemment les mêmes conditions environnementales.
- Dans des conditions environnementales particulièrement sévères (environnement de grande taille, températures
élevées ou humidité extérieure, mauvaise isolation de la pièce, trop de personnes ou forte charge thermique dans la pièce, forte exposition au soleil...), cet appareil peut ne pas être capable d'atteindre le meilleur niveau de confort.
AUTODIAGNOSTIC
L'appareil est doté d'un système d'autodiagnostic permettant d'identifier un certain nombre d'avertissements/de dysfonctionnements. Les messages d'erreur sont affichés sur l'écran de l'appareil.
| SI ... EST AFFICHE, | SI ... EST AFFICHE, | SI ... EST AFFICHE, | SI ... EST AFFICHE, | SI ... EST AFFICHE, | SI ... EST AFFICHE, |
| L' | L'H | F1 | F2 | PFA | HL |
| Δ | Δ | Δ | Δ | ||
| « Low Temperature » (Basse température) (Prévention du gel) | « Low humidity » (Basse humidité) | Panne 1 | Panne 2 | « Probe Failure » (Erreur sonde) (Sonde endom-magée) | « High Level » (Haut niveau) (Plateau interne plein) |
| ..QUE DOIS-JE FAIRE? | ..QUE DOIS-JE FAIRE? | ..QUE DOIS-JE FAIRE? | ..QUE DOIS-JE FAIRE? | ..QUE DOIS-JE FAIRE? | ..QUE DOIS-JE FAIRE? |
| L'appareil est équipé d'un dispositif de protection contre le gel afin d'éviter une formation excessive de glace. L'appareil redémarre automa-tiquement lorsque le processus de dégi-vrage est terminé. | Ce message ne sera affché qu'en fonction Real Feel, indiquant que le niveau d'humidité de la pièce est ex-trémement bas. Pour repreneindre le fonctionnement, basculez l'appareil sur n'importe quels autres mode que la fonction Real Feel. | Si cet affichage ap-parait, contacter le centre d'assistance agrée le plus pro-che. | Si cet affichage ap-parait, contacter le centre d'assistance agrée le plus pro-che. | Si cet affichage apparait, appelez notre numéro de service client grâtuit. | Videz le réservoir de sécurité interne en suivant les instruc-tions de la section « Opérations de fin de saision » |
CONSEILS POUR UNE UTILISATION CORRECTE
Pour garantir des résultats optimaux de votre climatiseur, suivez ces recommandations :
Fermez les fenêtres et les portes de la pièce pour que celle-ci soit climatisée. Lorsque vous installez le climatiseur de manière semi-permanente, vous devez laisser une porte légèrement ouverte (1 cm à peine) pour garantir une ventilation adéquate. N'utilisez jamais l'appareil dans des pièces très humides (laveries par exemple). Protégez la pièce des rayons directs du soleil en fermant partiellement les rideaux et/ou les stores pour rendre l'appareil beaucoup plus économique. N'utilisez jamais l'appareil à l'extérieur. Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce. Assurez-vous que le climatiseur se trouve sur une surface plane.
Ne couvrez pas l'appareil.
- Ne posez jamais d'objets sur le climatiseur. N'obstruez jamais l'entrée et la sortie d'air.
NETTOYAGE
Avant le nettoyage ou l'entretien, éteignez l'appareil en appuyant sur le bouton (1) puis débranchez-le de la prise murale.
NETTOYER LE CHÂSSIS
Vous devez nettoyer l'appareil à l'aide d'un chiffon légèrement humide, puis sécher avec un chiffon sec. Pour des raisons de sécurité, ne lavez jamais le climatiseur à l'eau.
Attention ! N'utilisez jamais d'essence, d'alcool ou de solvants pour nettoyer l'appareil. Ne vaporisez jamais de liquides insecticides ou similaires.
NETTOYAGE DU FILTRE À AIR OU DU FILTRE À AIR AUX IONS D'ARGENT (seulement sur certains modèles)
Le filtre aux ions d'argent aide à capter la poussière et le pollen et contribue à réduire l'apparition de bactéries et de moisissures sur le filtre.
Si le filtré est sale, la circulation de l'air estompie et l'effi
La capacité de l'appareil diminue. Par conséquent, il est conseillé de nettoyer le filtre à intervalles réguliers. La fréquence dépend de la durée et des conditions de fonctionnement. Si l'appareil est utilisé de manière constante ou systématique, il est recommandé de nettoyer le filtre une fois par semaine. Le filtre est logé dans la grille d'admission. Pour nettoyer le filtre, l'extraire comme indiqué à la fig. 11. Utilisez un aspirateur pour enlever la poussière accumulée sur le filtre. S'il est très sale, plongez-le dans de l'eau chaude et rincez-le plusieurs fois. La température de l'eau ne doit jamais dépasser 40°C.
Après avoir lavé le filtre, laissez-le sécher complètement avant de le repositionner.
Assurez-vous que le câble d'alimentation et la fiche ne sont pas endommagés et que le système de mise à la terre est efficace.
Assurez-vous que le câble d'alimentation et la fiche ne sont pas endommagés et que le système de mise à la terre est efficace.
Suivez les instructions d'installation avec précision.
Pour vidanger toute l'eau du circuit, retirez le capuchon externe en le dévissant dans le sens contraire des aiguilles d'une montre (fig. 12) et laissez l'eau s'écouler dans un récipient.
Pour vidanger toute l'eau du circuit, retirez le capuchon externe en le dévissant dans le sens contraire des aiguilles d'une montre (fig. 12) et laissez l'eau s'écouler dans un récipient.
Lorsque l'appareil est vide, remplacez les bouchons.
Nettoyez le filtre et séchez-le soigneusement avant de le remettre en place.
Tension d'alimentation : voir étiquette signalétique
Tension d'alimentation : voir étiquette signalétique
Puissance absorbée max
pendant la climatisation
Réfrigérant
Capacité de refroidissement
CONDITIONS LIMITES
Température ambiante du conditionnement de l'air
18 °C à 35 °C
Le transport, le remplissage, le nettoyage, la récupération et l'élimination du réfrigérant doivent être confiés à un centre de dépannage technique uniquement désigné par le fabricant.
L'appareil doit être mis au rebut par un centre spécialisé uniquement désigné par le fabricant.
Attention ! POUR ÉVITER D'ENDOMMAGER L'APPAREIL :
NE JAMAIS TRANSPORTER OU TOURNER L'APPAREIL VERS LE BAS OU SUR SON CÔTÉ. SI CELA SE PRODUIT, ATTENDRE 6 HEURES AVANT DE METTRE L'APPAREIL EN MARCHE. IL EST CONSEILLÉ D'ATTENDRE 24 HEURES. Une fois l'appareil installé sur le côté,
DÉPANNAGE
Contrôler les points suivants avant d'appeler le Centre d'assistance technique autorisé le plus proche.
| PROBLÉMES | CAUSES | SOLUTIONS |
| Le climatiseur local ne démarre pas | La fiche n'est pas insérée | insérer la fiche |
| absence de courant | attendre | |
| le dispositif de protection interne s'est déclenché | contacter le centre d'assistance | |
| Le climatiseur local ne marche que peu de temps | le tuyau d'évacuation de l'air forme un étranglement ou est plié | positionner correctement le tuyau d'évacuation de l'air en-limitant le plus possible la longueur et les coudes et éviter les étranglements |
| un étranglement empêche l'évacuation de l'air à l'extérieur | repérer et retirer les obstacles qui empêchent l'évacuation de l'air à l'extérieur | |
| Le climatiseur local fonctionné mais ne rafraichit pas la pièce | fenêtres, portes, ridesaux ouverts | fermer les fenêtres, portes et rideaux, et suivre les « conseils pour une utilisation correcte » |
| une source de chaleur est présente dans la pièce (four, sèche-cheveux, etc.) | éliminer la source de chaleur | |
| le tuyau d'évacuation de l'air n'est pas branché à l'appareil | fixer le tuyau d'évacuation de l'air dans le logement prévu à l'arrête de l'appareil (fig. 1) | |
| filtres anti-poussière encrassés | nettoyer ou replacer les filtres comme indiqué précédiment | |
| les caractéristiques techniques de l'appareil ne sont pas adaptées à la climatisation de la pièce dans laquelle il est installé | ||
| Pendant le fonctionnement, une oedur désagréable se propage dans la pièce | filtres anti-poussière encrassés | nettoyer ou replacer les filtres comme indiqué précédiment |
| Après la remise en marche, le climatiseur local ne fonctionné pas pendant environ 3 minutes | pour protéger le compresseur, un dispositif interne retardé la mise en marche pendant 3 minutes environ après la remise en marche | attendre, ce laps de temps après la remise en marche fait partie du fonctionnement normal |
| L'un des messages suivants apparait sur l'affichage : LT/LH/HL/PF/FI/F2 | l'appareil est pourvu d'un système d'autodiagnostic qui identifie certaines anomalies de fonctionnement | se reporter au chapitre AUTODIAGNOSTIC |
- DESCRIPTION
- DESCRIPTION DE L'APPAREIL (VOIR PAGE 2 - A)
- DESCRIPTION DES ACCESSOIRES (VOIR PAGE 2 - B)
- BRANCHEMENT ÉLECTRIQUE
- UTILISATION
- CLIMATISATION SANS INSTALLATION
- FENÊTRE À BATTANT
- FENÊTRE À GUILLOTINE
- FENÊTRES COULISSANTES
- DESCRIPTION DU PANNEAU DE COMMANDE (C)
- FONCTIONNEMENT DU PANNEAU DE COMMANDE
- SÉLECTION DES MODES
- × MODE CLIMATISATION
- MODE DÉSHUMIDIFICATEUR
- MODE VENTILATEUR
- SÉLECTIONNEZ L'ÉCHELLE DE TEMPÉRATURE
- FONCTIONNEMENT DEPUIS LA TÉLÉCOMMANDE
- INTRODUCTION OU REMPLACEMENT DES BATTERIES
- UTILISATION DE LA TÉLÉCOMMANDE
- DESCRIPTION DE LA TÉLÉCOMMANDE
- ALLUMER/ÉTEINDRE L'APPAREIL (ON/OFF)
- SÉLECTION DES MODES DE FONCTIONNEMENT
- SÉLECTION DES TEMPÉRATURES
- SÉLECTION DU DÉBIT D'AIR
- FONCTION SILENCE (UNIQUEMENT DISPONIBLE EN MODE CLIMATISATION)
- CONFIGURATION DU TEMPORISATEUR
- COMMENT PROGRAMMER UN ARRÊT RETARDÉ
- COMMENT PROGRAMMER LA MISE EN ROUTE DIFFÉRÉE
- FONCTION ECO REAL FEEL
- AUTODIAGNOSTIC
- CONSEILS POUR UNE UTILISATION CORRECTE
- NE COUVREZ PAS L'APPAREIL
- NETTOYAGE
- NETTOYER LE CHÂSSIS
- NETTOYAGE DU FILTRE À AIR OU DU FILTRE À AIR AUX IONS D'ARGENT (SEULEMENT SUR CERTAINS MODÈLES)
- ASSUREZ-VOUS QUE LE CÂBLE D'ALIMENTATION ET LA FICHE NE SONT PAS ENDOMMAGÉS ET QUE LE SYSTÈME DE MISE À LA TERRE EST EFFICACE
- POUR VIDANGER TOUTE L'EAU DU CIRCUIT, RETIREZ LE CAPUCHON EXTERNE EN LE DÉVISSANT DANS LE SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE (FIG. 12) ET LAISSEZ L'EAU S'ÉCOULER DANS UN RÉCIPIENT
- TENSION D'ALIMENTATION : VOIR ÉTIQUETTE SIGNALÉTIQUE
- CONDITIONS LIMITES
- ATTENTION ! POUR ÉVITER D'ENDOMMAGER L'APPAREIL
- DÉPANNAGE
Marque : DELONGHI
Modèle : Pinguino Extreme PACEX93EXTREME
Catégorie : Climatiseur portable
