MODE D'EMPLOI Série Pinguino EM PACEM82K.1 DELONGHI
A13 Compartiment de télécommande
Description des accessoires (Voir page 2 - B)
Support de fenêtre extensible et broche de verrouillage
Bande de mousse autocollante
+ la prise est adaptée à la fiche de l'appareil, dans le cas contraire, remplacer la prise ;
+ la prise est connectée à un système de mis à la terre ef- ficace. Le fabricant décine toute responsabilité en cas de non-respect de ces normes de prévention des blessures.
+ Le câble d'alimentation ne doit être remplacé que par des techniciens spécialisés.
Les instructions ci-dessous vous permettront de préparer votre dimatiseur pour un fonctionnement aussi efficace que possible.
Avant utilisation, assurez-vous que les grilles d'entrée et de sor- tie d'airne sont pas obstruées.
Maintenir une distance minimum de 60 cm par rapport aux murs et à tout obstacle.
En mode dimatistion ou déshumidification, il est nécessaire d'utiliser le tuyau d'échappement d'air (B1) (Fig. 1).
REMARQUE : Cet appareil est doté d'une fonction d'évaporation
automatique pour l'élimination du condensat pendant les mo- des de refroidissement et de déshumidiication.
CLIMATISATION SANS INSTALLATION FENÊTRE À BATTANT Si l'on aune fenêtre à battant, procéder comme suit :
+ Coupez la bande de mousse autocollante à la longueur souhaitée et placez-la sur la fenêtre.
+ Positionnez le support de fenêtre extensible sur le rebord de la fenêtre et étendez complètement le support de fenêtre extensible à l'intérieur du cadre de la fenêtre (Fig.4)
+ Ajuster le support de fenêtre extensible en fixant la lon- gueur avec broche de verrouillage (Fig. 5) (Si le support de fenêtre extensible est trop grand, il est possible de couper le plastique à l'aide d'une scie. Cette opération doit être effectuée par un professionnel qualifié).
Fixer l'adaptateur pour support extensible (3) au support de fenêtre comme indiqué dans la Fig. 6.

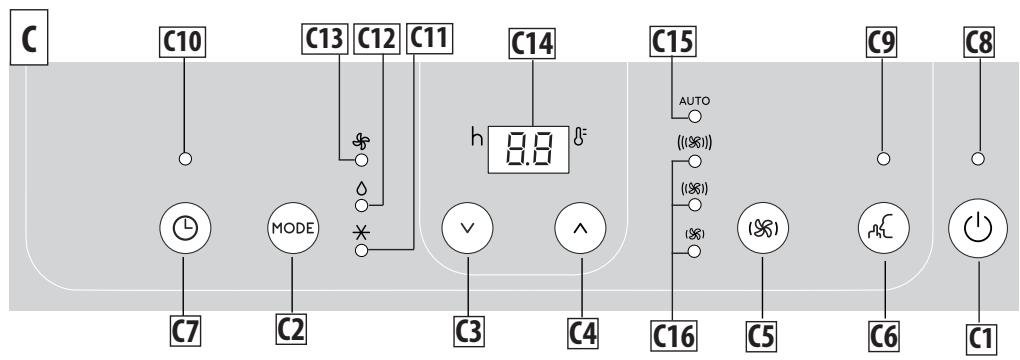

Appuyer sur la touche CD (C1) pour allumer l'appareil.
Quand l'appareil se met en marche, il sera activé avec la dernière fonction réglée avant de l'éteindre. Pour éteindre l'appareil, appuyer une nouvelle fois sur la touche ON/STAND-BY (D (CT).
REMARQUE : Si le démarrage ne se poursuit pas, l'éclairage de l'afficheur s'atténue quelques minutes plus tard afin de réduire la consommation d'énergie.
être fible tout en permettant un bon niveau de confort.
(5) pénit d'air maximum : pour atteindre la tempéra- ture souhaitée le plus rapidement posible
AUTO Débit d'air automatique : L'appareil choisit auto-
de 24 à 27 %. llnéest toutefois pas recommandé de définir une tem-
pérature nettement inférieure à la température extérieure.
A FONCTION SILENCE (disponible uniquement dans le mode climatisation et sur certains modèles)
Pour régler ce mode correctement : + Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le voyant u ventilateur $_ s'allume. + Appuyer plusieurs fois sur la touche ($8: (C5) jusqu'à ce que Le débit d'air souhaité soit sélectionné. Les débits d'air disponibles sont:
(SR) Débit minimum : lorsque le fonctionnement le plus si-
Lencieux est souhaité.
(881) Débit d'air moyen : lorsque le niveau sonore doit être faible mais avec un bon niveau de confort
{{1$81)) ébit d'air maximum : pour des performances maximales.
+ Appuyez sur le bouton de minuterie (C7) : le voyant de mi- nuterie (C10) et les heures s'allument.
+ Utiliser les boutons (C3) ou A (C4) pour régler le nombre d'heures qui doivent passer avant que l'appareil ne
Quelques secondes après le réglage du temporisateur, le réglage
est acquis, l'afficheur indique le mode de fonctionnement et le
voyant de la minuterie reste allumé. À l'heure préréglée, le di-
matiseur se met en veille.
Pour annuler le programme de la minuterie, appuyer deux fois
sur le bouton de la minuterie (C7). Le voyant de la minuterie
Comment programmer le démarrage différé
heures qui suivent. Quelques secondes après la programmation
de la minuterie, le réglage est acquis. Le voyant de minuterie reste allumé et l'afficheur retourne en standby.
Pour annuler le programme de la minuterie, appuyer deux fois
sur la touche de minuterie (C7). Le voyant de la minuterie (C10)
UTILISATION AVEC LA TÉLÉCOMMANDE
+ Pointez la télécommande vers le récepteur (A12) du di- matiseur. La portée maximale entre la télécommande et l'appareil est de 7 mètres (sans aucun obstacle entre la télécommande et le récepteur).
+ La télécommande doit être manipulée avec précaution, sans la faire tomber ni l'exposer à la lumière directe du s0- leil et en la tenant éloignée des sources de chaleur.
Les piles peuvent exploser ou fuir. Si vous n'utilisez pas la télé- commande pendant un certain temps, retirez es piles.

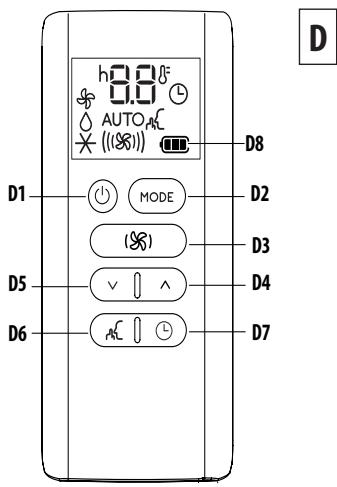

DESCRIPTION DE LA TÉLÉCOMMANDE D1. Bouton ON/STAND-BY D2. Bouton MODE D3. Bouton de sélection de la vitesse de ventilation
D4. Bouton augmentation En activant cette fonction, le bruit de fonctionnement est réduit encore plus. Pour l'activer, appuyez sur le bouton a (D6) de la télécommande. L'écran affiche le bouton correspodant.
+ Quel que soit le mode de fonctionnement de l'appareil, il est possible de programmer un arrêt retardé.
+ Appuyersurle bouton de minuterie © (D7) :le symbole de minuterie s'affiche et les heures s'allument.
+ Appuyersurles boutons V (D5) et A (D4) jusqu'à ce que le nombre d'heures à l'arrêt souhaité s'affiche sur l'afficheur.
Quelques secondes après le réglage de la minuterie, le réglage
est acquis l'écran indique le mode de fonctionnement et le sym-
bole de la minuterie reste allumé.
Une fois le temps défini écoulé, le climatiseur se met en mode
Comment programmer le démarrage différé
+ Brancher l'appareil et le régler en mode veille (standb}).
+ Appuyersurle bouton de minuterie © (D7) :le symbole de minuterie s'affiche et les heures s'allument.
+ Appuyer sur les boutons V (DS) et A (D4) jusqu'à ce que le nombre d'heures souhaitées avant la mise en route s'af- fiche. Le démarrage peut être programmé à tout moment dans les 24 heures qui suivent.
Une fois le temps défini écoulé, l'appareil commence à fonc-
tionner dans le même mode de fonctionnement que celui défini
«Low Temperature » (Basse tempéra- ture)
{Prévention du gel)
L'appareil est équipé d'un dispositif de protection contre le gel afin d'éviter une formation excessive de glace. L'appareil redémarre automatiquement lorsque le processus de dégivrage est terminé.
CONSEILS POUR UNE UTILISATION CORRECTE Pour garantir des résultats optimaux de votre cimatiseur, suivez ces recommandations :
+ Fermez les fenêtres et les portes de la pièce pour que celle- di soit climatisée. Lorsque vous installez le dimatiseur de manière semi-permanente, vous devez laisser une porte légèrement ouverte (1 cm à peine) pour garantir une venti- lation adéquate.
+ N'utilisez jamais l'appareil dans des pièces très humides
(laveris par exemple).
+ Protégez la pièce des rayons directs du soleil en fermant partiellement les rideaux et/ou les stores pour rendre l'ap- pareil beaucoup plus économique.
+ N'utilisez jamais l'appareil à l'extérieur.
+ Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce.
+ Assurez-vous que le dimatiseur se trouve sur une surface plane.
Ie couvrez pas l'appareil
Le filtre est situé sur la grill d'entrée d'ir (A6). Pour nettoyer le filtre, il est nécessaire de le retirer comme indiqué sur la figure
T1. Utiliser un aspirateur pour enlever la poussière, S'il st très sale, le plonger dans de l'eau chaude et Le rincer plusieurs fois. La température de l'eau doi être maintenue en dessous de 40° C. Après avoir lavé le lre, le laisser sécher.
Enfin, remettre le fre en place dans son logement.
OPÉRATIONS DE FIN DE SAISON Pour évacuer entièrement l'eau du circuit interne, retirez le bou- chon du tuyau d'évacuation inférieur en le tournant dans le sens contraire des aiguilles d'une montre et poussez-le pour retirer le bouchon interne (Fig. 12).
Purger complètement l'eau dans une bassine. Une fois que l'eau estentièrement purgée, remettre les bouchons en place en s'as- surant qu'ils sont complètement fermés.
Nettoyer le filtre comme indiqué précédemment. Le filtre doit
être complètement sec avant d'être remis en place.
(6 à 24 heures), l'appareil peut ne fonctionner que très peu de temps et le compresseur peut tomber en panne par manque d'huile.
branchez-e à la prise
il n'y pas de courant
que son dispositif de sécurité interne se soit déclenché
Le dimatiseur fonctionne pour une courte période seulement
il y des courbures ou des plis dans le tuyau d'évacuation d'air
positionnez le tuyau d'air correctement, enle gardant aussi court et dégagé que possible pour éiter les goulots d'étranglement
quelque chose empêche l'ai d'être
il y a des sources de chaleur dans la chambre (four, sèche-cheveux, etc.)
éliminez les sources de chaleur
le tuyau d'évacuation d'air est détaché de l'appareil
placezle flexible d'évacuation d'air dans le boîtier au dos de l'appareil (fig. 1).
