Type de produit	Lampe loupe à DEL pour travaux de précision
Marque	Livarno Lux
Modèle	IAN 91168 / LLL 90 A2
Dimensions (hauteur totale)	77 cm
Longueur des bras	Environ 40 cm chacun
Diamètre de la tête	18,5 cm
Diamètre de la lentille	12,5 cm
Poids	2 500 g
Alimentation électrique	220-240 V ~ 50-60 Hz, 6,4 W
Classe de sécurité	II
Source lumineuse	90 DEL
Intensité lumineuse	1700 mcd ±10%
Flux lumineux	6,0 lm ±10%
Température de couleur	6 500 K
Durée de vie des DEL	> 20 000 h
Grossissement de la loupe	2,25x (5 dioptres)
Épaisseur de table supportée	Jusqu'à 6 cm
Utilisation prévue	Intérieur, espaces secs, usage privé
Entretien	Nettoyer avec un chiffon sec, pas de solvants
Réparabilité	DEL non remplaçables, câble d'alimentation remplaçable par professionnel
Garantie	3 ans
Accessoires inclus	Corps de lampe, vis, vis à oreilles, goupille de fixation, pince de table, mode d'emploi

FOIRE AUX QUESTIONS - IAN 91168 Livarno Lux

Comment assembler la lampe loupe ?

Fixez la pince de table (E) sur le bureau à l'aide de la vis à tête moletée. Insérez la goupille de fixation (D) et vissez la vis (B). Ensuite, insérez le corps de lampe (A) dans la goupille et serrez la vis à oreilles (C). Serrez la vis à tête moletée pour sécuriser l'ensemble.

Comment allumer et éteindre la lampe ?

Utilisez l'interrupteur marche-arrêt (1) situé sur le corps de la lampe. Position 'I' pour allumer, '0' pour éteindre.

Comment ajuster l'orientation de la lampe ?

Utilisez le joint à rotule (2) sur l'abat-jour et les bras pivotants (4). Le joint rotatif (3) permet une rotation de la tête de 270°, à fixer avec la vis de fixation après réglage.

Quel est le grossissement de la loupe ?

La loupe offre un grossissement de 2,25x (5 dioptres). Pour faire le point, rapprochez ou éloignez l'objet de la loupe.

Comment nettoyer la lampe et la loupe ?

Attendez que la lampe ait refroidi. Utilisez un chiffon sec pour nettoyer la lampe et la loupe. N'utilisez jamais de solvants ou de détergents qui pourraient endommager le boîtier en plastique.

Que faire en cas de câble d'alimentation endommagé ?

Le câble d'alimentation ne peut pas être réparé. Il doit être remplacé par le fabricant ou un service client agréé. Un câble endommagé présente un risque d'électrocution.

Puis-je remplacer les DEL moi-même ?

Non, les DEL sont non remplaçables. La source lumineuse est composée de DEL longue durée (>20 000 h) qui ne nécessitent aucune réparation par l'utilisateur.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais directement le faisceau lumineux avec une loupe. N'utilisez pas l'appareil si le câble ou le boîtier est endommagé. Gardez hors de portée des enfants. Débranchez toujours en cas de fumée ou d'odeur inhabituelle.

La lampe peut-elle être utilisée en extérieur ?

Non, la lampe loupe est conçue exclusivement pour une utilisation en intérieur, dans des espaces clos et secs.

Que faire si la lampe ne fonctionne pas ?

Vérifiez la prise secteur et l'interrupteur. Si le problème persiste, contactez le service technique aux numéros indiqués dans le manuel. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI IAN 91168 Livarno Lux

Manuel d'utilisation et informations sur les services

Utilisation prévue 14

Contenu de l'emballage... 14

Commandes 15

Caractéristiques techniques 16

Consignes de sécurité 17

Avant de commencer.... 18

Prise en main.... 19

Mise en marche et arrêt de la lampe loupe....19

Alignement de la lampe loupe 19

Utilisation de la loupe 20

Entretien / Nettoyage 20

Réparation 20

Nettoyage...20

Environnement - Recyclage 21

Conformité 21

Informations concernant la garantie... 22

Nous vous remercions d'avoir choisi un produit LivarnoLux.

La lampe loupe est l'outil idéal pour la construction de maquettes, les arts créatifs et les travaux manuels. Avec ses 90 DEL à économie d'énergie extrêmement lumineuses ainsi que sa lentille intégrée en cristal qui permet un grossissement de 2.25x, elle vous sera d'une aide précieuse dans tous vos travaux de détail.

De plus, grâce à sa pince de table, la lampe loupe peut facilement être fixée à un bureau ou à une table. Les bras rotatifs et la tête réglable vous permettent d'ajuster l'orientation du faisceau lumineux en fonction de vos besoins.

Utilisation prévue

Cette lampe loupe n'est pas destinée à un usage commercial. Elle a été conçue exclusivement pour une utilisation à l'intérieur, dans des espaces clos et secs. Assurez-vous que la lampe loupe est toujours solidement fixée. Cet appareil satisfait à toutes les normes de conformité CE et aux autres normes qui s'appliquent. Toute modification apportée à la lampe loupe et non expressément approuvée par le fabricant peut avoir pour conséquence le non-respect de ces normes.

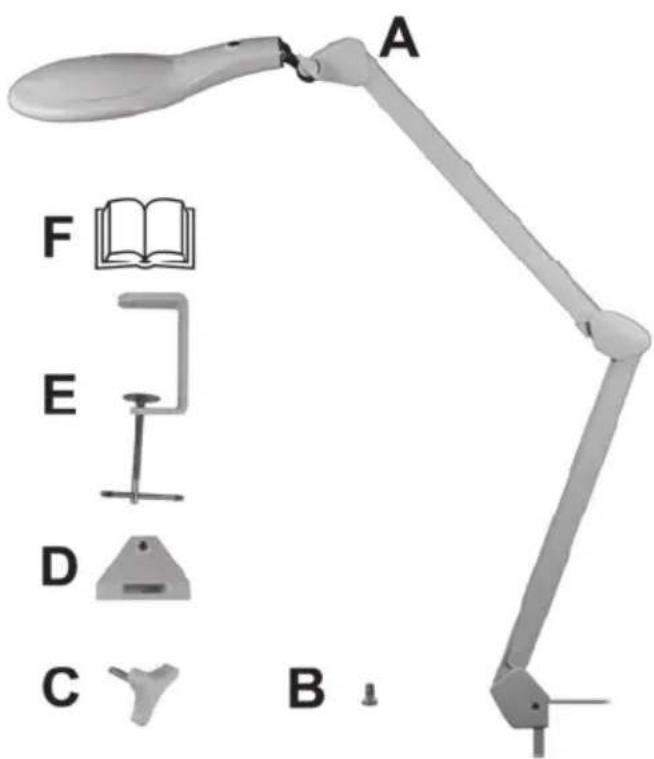

Contenu de l'emballage

A: Corps de la lampe

B: Vis

C : Vis à oreilles

D : Goupille de fixation

E : Pince de table à visser

F : Ce mode d'emploi (illustration dessin)

Commandes

Un autre schéma des commandes et des numéros de référence utilisés se situe dans la couverture avant dépliable de ce mode d'emploi. Vous pouvez laisser la couverture avant dépliée pendant que vous lisez les autres chapitres du mode d'emploi. Vous pourrez ainsi toujours consulter le schéma et y retrouver les commandes mentionnées.

1 Interrupteur marche-arrêt 2 Joint à rotule de l'écran protecteur 3 Joint rotatif avec vis à tête moletée 4 Bras pivotants 5 Câble d'alimentation 6 Pince permettant d'ouvrir le couvercle de la loupe

Caractéristiques techniques

Marque commerciale : LivarnoLux

Nom du modèle : LLL 90 A2

Tension de fonctionnement : 220 - 240 V ~ 50 - 60 Hz

Puissance absorbée : 6,4 W

Classe de sécurité : II

Source lumineuse : 90 DEL

DEL :

Intensité lumineuse : 1700 mcd +/-10%

Flux lumineux : 6,0 lm +/-10%

Puissance : Environ 0,06 W

Température des couleurs : 6 500 °K

Durée de vie : > 20 000 h

Lentille grossissante :

Puissance de la lentille : 5 dioptres

Facteur de grossissement : 2.25x

Dimensions :

Hauteur totale : 77 cm

Longueur des deux bras : environ 40 cm chacun

Épaisseur de table

supportée par la pince : maxi 6 cm

Tête (diamètre) : 18,5 cm

Lentille en cristal (diamètre) : 12,5 cm

Poids : 2 500 g

SLG : marque GS (sécurité contrôlée)

* Mesurée à partir du bas de la tête avec cette dernière en position horizontale. Les spécifications techniques et le design peuvent faire l'objet de modifications sans préavis.

Consignes de sécurité

Avant d'utiliser la lampe loupe pour la première fois, veuillez lire les consignes et avertissements figurant dans ce mode d'emploi et les respecter, même si vous êtes habitué à manipuler des appareils électroniques. Conservez ce mode d'emploi en lieu sûr afin de pouvoir vous y reporter à tout moment. Si vous vendez ou cédez la lampe loupe à une tierce personne, veillez à lui remettre également ce mode d'emploi.

Ce symbole signale des consignes importantes relatives à la sécurité de fonctionnement de l'appareil et à la sécurité de l'utilisateur.

Rangez les appareils électriques hors de portée des enfants. Ne laissez jamais les enfants utiliser des appareils électriques sans surveillance. Les enfants ne comprennent pas toujours qu'ils peuvent être dangereux. Conservez également l'emballage hors de portée des enfants afin d'éviter tout risque d'asphyxie.

En cas de fumée, d'odeur ou de bruit inhabituel, éteignez immédiatement la lampe loupe et débranchez-la de la prise de courant. Si une telle situation se produit, cessez d'utiliser l'appareil et faites-le réviser par un service technique agréé. N'inhalez pas la fumée provenant de l'appareil si ce dernier subit un incendie. Si toutefois cela devait arriver, veuillez consulter un médecin. L'inhalation de fumée peut être dangereuse.

Veillez à ne jamais endommager le boîtier de la lampe loupe et le câble d'alimentation. Le câble d'alimentation flexible ne peut pas être réparé. Si jamais le cordon d'alimentation se trouve endommagé, il doit être remplacé par le fabricant ou un service client agréé. Si le boîtier ou le câble est endommagé, vous pourriez être victime d'une électrocution.

L'ampoule ne contient pas de pièces pouvant être changées par l'utilisateur. N'essayez jamais d'ouvrir l'ampoule ! Risque d'électrocution.

N'accrochez rien à la lampe loupe. Le corps en plastique n'est pas conçu pour supporter du poids. En particulier, ne placez jamais de matériaux inflammables sur ou à proximité de la lampe loupe. Cela pourrait endommager la lampe loupe et provoquer un incendie.

N'utilisez jamais de dispositifs optiques tels qu'une loupe pour regarder directement dans le faisceau lumineux. Vous risqueriez de vous abîmer les yeux. Si vous suspectez que votre vue est endommagée, consultez un médecin.

Câble d'alimentation

Tenez toujours le câble d'alimentation par sa fiche et ne tirez jamais sur le câble lui-même. Ne placez jamais la loupe, des meubles ou d'autres objets lourds sur le câble d'alimentation et veillez à ce que le câble ne se coince pas. Ne faites jamais de nœuds avec le câble d'alimentation et ne le raccordez à aucun autre câble. Tous les câbles d'alimentation doivent être placés de façon à ne pas gêner le passage et à ne pas trébucher dessus. N'utilisez jamais d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur dans votre pays et ne modifiez pas le câble d'alimentation vous-même. Si jamais le cordon d'alimentation se trouve endommagé, il doit être remplacé par le fabricant ou un service client agréé. Un cordon d'alimentation endommagé comporte un risque d'électrocution.

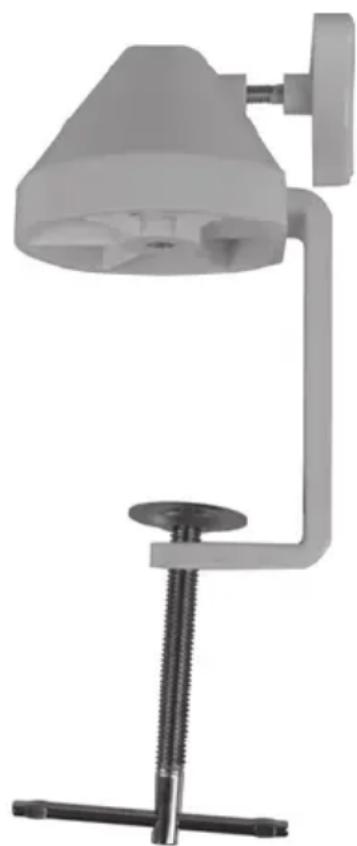

Avant de commencer

Sortez la lampe loupe et les accessoires de l'emballage.

Fixez la lampe loupe à un bureau ou à un plan de travail à l'aide du support de lampe. Assurez-vous que la lampe loupe est toujours solidement fixée.

Pour ce faire, procédez comme suit :

Desserrez complètement la vis à tête moletée intégrée dans la pince de table à visser (E). Guidez la pince de table à visser (E) dans la goupille de fixation (D) jusqu'à ce qu'elle ne puisse plus bouger, tel que représenté sur le schéma. Connectez les deux parties en insérant la vis (B) dans le trou de la goupille de fixation (D) et en vissant dans le filet de la pince de table à visser (E). Maintenant, tournez la vis à oreilles (C) de quelques tours dans le filet situé sur le côté de la goupille de fixation (D). Le support de lampe est dorénavant suffisamment assemblé pour que vous puissiez l'installer sur votre bureau ou votre plan de travail. Tournez ensuite la vis à tête moletée dans le sens des aiguilles d'une montre jusqu'à ce que le support de lampe soit solidement fixé et sécurisé.

Maintenant, insérez le corps de lampe (A) dans le trou se trouvant dans la goupille de fixation (D). Cela signifie que l'ouverture de sortie du câble d'alimentation et la vis à oreilles (C) que vous avez desserrée auparavant doit être l'une au-dessus de l'autre. Maintenant, serrez la vis à oreilles au maximum. La lampe est fixée dans sa position actuelle et ne peut pas être tordue ou retirée accidentellement du support. Si vous desserrez la vis à oreilles (C) d'un tour complet dans le sens inverse des aiguilles d'une montre, vous pouvez faire pivoter le corps de la lampe (A) d'environ 65° vers la gauche ou d'environ 65° vers la droite, en fonction de vos besoins. La lampe est toujours fixée dans sa position actuelle et ne peut pas être tordue ou retirée accidentellement du support. Si vous desserrez la vis à oreilles (C) de 5 à 6 tours supplémentaires dans le sens inverse des aiguilles d'une montre, vous pouvez tourner le corps de la lampe (A) d'environ 360°. Veuillez remarquer que, dans ce cas, la lampe ne sera plus protégée contre un retrait accidentel du support de lampe.

Remarque sur le débranchement :

La lampe loupe n'est déconnectée de l'alimentation que lorsque la fiche d'alimentation est retirée de la prise de courant. L'interrupteur marche-arrêt de la loupe lampe ne permet pas de déconnecter totalement cette dernière du secteur.

• Branchez la fiche d'alimentation dans une prise secteur adaptée. N'utilisez pas de rallonge ou de prise multiple non conforme aux normes de sécurité en vigueur.
• Mettez l'interrupteur marche-arrêt (1) dans la position « I » pour allumer la lampe loupe.
• Mettez l'interrupteur marche-arrêt (1) dans la position « 0 » pour éteindre la lampe loupe.

Alignement de la lampe loupe

À l'aide du joint à rotule (2) situé sur l'abat-jour et des bras rotatifs (4), vous pouvez facilement aligner la lampe pour adapter sa position à vos besoins.

Grâce au joint rotatif (3), il est possible de tourner la tête de la lampe d'environ 270°. Le joint est ensuite fixé en position avec la vis de fixation prévue à cet effet.

Veuillez desserrer légèrement la vis de fixation avant d'ajuster la position de la tête de la lampe sur le joint rotatif.

Utilisation de la loupe

• Ouvrez le couvercle de l'abat-jour en tirant sur la languette (6).
• Regardez à travers la loupe pour observer une vue agrandie de petits objets placés sous l'abat-jour. Pour faire le point, rapprochez ou éloignez l'objet de la loupe.
• Si vous n'avez plus besoin d'utiliser la loupe, remettez le couvercle en place.

Réparation

La source lumineuse de la lampe loupe est composée de DEL longue durée. Les DEL ne peuvent pas être remplacées et ne requièrent aucune réparation.

Si jamais le cordon d'alimentation se trouve endommagé, il doit être remplacé par le fabricant ou un service client agréé. Si le câble d'alimentation du boîtier de la lampe loupe est endommagé, la lampe ne peut plus être utilisée.

Un cordon d'alimentation endommagé comporte un risque d'électrocution.

Nettoyage

Attendez que la lampe loupe ait complètement refroidi avant de procéder à son nettoyage.

Veillez à ne pas renverser de liquide dans le boîtier. Cela pourrait provoquer une électrocution.

Pour nettoyer la lampe et sa loupe, utilisez un chiffon sec. N'utilisez jamais de solvants ou de détergents qui pourraient endommager le boîtier en plastique. Si le produit est très sale, utilisez un chiffon légèrement humide.

Environnement - recyclage

Si le symbole d'une poubelle rayée figure sur un produit, le produit en question est soumis à la directive européenne 2002/96/EC. Les appareils électriques ou électroniques usagés ne doivent en aucun cas être jetés avec les déchets ménagers, mais déposés dans des centres de collecte officiels. Afin de protéger l'environnement, des règles particulières doivent être observées pour la mise au rebut des ampoules.

Cet appareil ne doit pas être traité comme un déchet ménager. Vous trouverez de plus amples informations sur les points de collecte ou les dates de collecte auprès de votre mairie ou de votre organisme local responsable de l'élimination des déchets.

Veillez également à recycler correctement les matériaux d'emballage. Les cartons d'emballage peuvent être déposés dans des conteneurs de recyclage du papier ou dans des points de collecte publics destinés au recyclage. Tous les films ou plastiques contenus dans l'emballage doivent être déposés dans des points de collecte publics.

Conformité

Cette lampe loupe est conforme aux exigences de base et aux autres règlements en vigueur de la directive sur la compatibilité électromagnétique 2004/108/EC, de la directive concernant les appareils basse tension 2006/95/EC, de la directive RoHS II 2011/65/EC concernant l'utilisation des substances dangereuses et de la directive 2009/125/EC concernant les produits liés à l'énergie. La Déclaration de conformité correspondante se trouve à la fin de ce Manuel d'utilisation.

Garantie de TARGA gmbh

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. En cas de vice sur ce produit, vous disposez de droits que vous pouvez faire valoir vis-à-vis du vendeur du produit. L'exercice de ces droits n'est pas limité par notre garantie exposée ci-après.

Conditions de garantie

La période de garantie commence à la date d'achat. Merci de conserver soigneusement le ticket de caisse d'origine. Il vous sera demandé comme preuve d'achat. Si un vice matériel ou de fabrication survient dans les trois ans qui suivent la date d'achat de ce produit, le produit sera réparé ou remplacé gratuitement, le choix restant à notre discrétion.

Période de garantie et droits résultant de vices

La période de garantie n'est pas prolongée en cas de son exercice. La même chose s'applique pour les pièces remplacées et réparées. Les dégâts et vices éventuellement présents dès l'achat doivent être signalés immédiatement dès le déballage. Une fois la période de garantie écoulée, toute réparation est payante.

Prestations incluses dans la garantie

L'appareil a été fabriqué selon des directives qualité strictes et a été soigneusement contrôlé avant d'être livré. La garantie s'applique aux défauts matériels ou de fabrication. Cette garantie ne s'étend pas aux pièces soumises à une usure normale et qui peuvent donc être considérées comme des pièces d'usure, ni aux dégâts sur les pièces fragiles comme p. ex. les interrupteurs, les piles rechargeables ou les pièces en verre. Cette garantie est invalidée si le produit est endommagé, est utilisé ou entretenu de manière inappropriée. Pour assurer une utilisation conforme du produit, toutes les instructions indiquées dans le mode d'emploi doivent être soigneusement respectées. Les utilisations et manipulations non conseillées dans le mode d'emploi ou qui font l'objet d'un avertissement doivent impérativement être évitées. Ce produit est destiné exclusivement à une utilisation privée et non commerciale. La garantie prend fin en cas de manipulation abusive et inappropriée, de recours à la force et d'interventions qui ne sont pas effectuées par notre service technique autorisé. La réparation ou le remplacement du produit ne prolonge pas d'autant la période de garantie.

Processus d'application de la garantie

Afin de permettre un traitement rapide de votre demande, nous vous prions de suivre les indications suivantes :

- Avant de mettre votre produit en service, merci de lire avec attention la documentation jointe et/ou l'aide en ligne. Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à notre assistance téléphonique.

• Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à portée de main pour apporter la preuve de votre achat.
• S'il est impossible d'apporter une solution par téléphone, notre assistance téléphonique organisera une intervention technique en fonction de l'origine de la panne.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code civil.

Service technique

Téléphone : 01 - 712 302 83

E-Mail : [e-mail]

Téléphone : 02 - 700 16 43

E-Mail : [e-mail]

Téléphone : 800 - 24 14 3

E-Mail : [e-mail]

Téléphone : 044 - 511 82 91

E-Mail : [e-mail]

IAN: 91168

Fabricant

Important : l'adresse suivante n'est pas l'adresse de notre service technique. Contactez d'abord notre service technique aux coordonnées ci-dessus.

TARGA GmbH

Coesterweg 45

59494 SOEST

GERMANY
