Produkttyp	LED-Lupenlampe für Präzisionsarbeiten
Marke	Livarno Lux
Modell	IAN 91168 / LLL 90 A2
Abmessungen (Gesamthöhe)	77 cm
Armlänge	Jeweils ca. 40 cm
Kopf-Durchmesser	18,5 cm
Linsendurchmesser	12,5 cm
Gewicht	2 500 g
Stromversorgung	220-240 V ~ 50-60 Hz, 6,4 W
Sicherheitsklasse	II
Lichtquelle	90 LEDs
Lichtstärke	1700 mcd ±10%
Lichtstrom	6,0 lm ±10%
Farbtemperatur	6 500 K
LED-Lebensdauer	> 20 000 h
Vergrößerung der Lupe	2,25x (5 Dioptrien)
Unterstützte Tischplattendicke	Bis zu 6 cm
Verwendungszweck	Innenbereich, trockene Räume, private Nutzung
Pflege	Mit einem trockenen Tuch reinigen, keine Lösungsmittel
Reparierbarkeit	LEDs nicht austauschbar, Netzkabel durch Fachkraft austauschbar
Garantie	3 Jahre
Mitgeliefertes Zubehör	Lampenkörper, Schrauben, Flügelschraube, Befestigungsstift, Tischklemme, Bedienungsanleitung

Häufig gestellte Fragen - IAN 91168 Livarno Lux

Wie baue ich die Lupenlampe zusammen?

Befestigen Sie die Tischklemme (E) mit der Rändelschraube am Tisch. Stecken Sie den Befestigungsstift (D) ein und schrauben Sie die Schraube (B) fest. Setzen Sie dann den Lampenkörper (A) in den Stift und ziehen Sie die Flügelschraube (C) an. Ziehen Sie die Rändelschraube fest, um die Einheit zu sichern.

Wie schalte ich die Lampe ein und aus?

Verwenden Sie den Ein-/Ausschalter (1) am Lampenkörper. Position 'I' zum Einschalten, '0' zum Ausschalten.

Wie stelle ich die Ausrichtung der Lampe ein?

Verwenden Sie das Kugelgelenk (2) am Schirm und die Schwenkarme (4). Das Drehgelenk (3) ermöglicht eine Drehung des Kopfes um 270°, nach dem Einstellen mit der Fixierschraube fixieren.

Welche Vergrößerung hat die Lupe?

Die Lupe bietet eine Vergrößerung von 2,25x (5 Dioptrien). Zum Fokussieren nähern oder entfernen Sie das Objekt von der Lupe.

Wie reinige ich die Lampe und die Lupe?

Warten Sie, bis die Lampe abgekühlt ist. Verwenden Sie ein trockenes Tuch, um Lampe und Lupe zu reinigen. Verwenden Sie niemals Lösungsmittel oder Reinigungsmittel, die das Kunststoffgehäuse beschädigen könnten.

Was tun bei beschädigtem Netzkabel?

Das Netzkabel kann nicht repariert werden. Es muss vom Hersteller oder einem autorisierten Kundendienst ersetzt werden. Ein beschädigtes Kabel stellt ein Stromschlagrisiko dar.

Kann ich die LEDs selbst austauschen?

Nein, die LEDs sind nicht austauschbar. Die Lichtquelle besteht aus langlebigen LEDs (>20.000 h), die keiner Reparatur durch den Benutzer bedürfen.

Welche wichtigen Sicherheitshinweise gibt es?

Schauen Sie niemals direkt mit einer Lupe in den Lichtstrahl. Verwenden Sie das Gerät nicht, wenn das Kabel oder das Gehäuse beschädigt ist. Außerhalb der Reichweite von Kindern aufbewahren. Bei Rauch oder ungewöhnlichem Geruch immer den Netzstecker ziehen.

Kann die Lampe im Freien verwendet werden?

Nein, die Lupenlampe ist ausschließlich für den Innenbereich in geschlossenen, trockenen Räumen konzipiert.

Was tun, wenn die Lampe nicht funktioniert?

Überprüfen Sie die Steckdose und den Schalter. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst unter den im Handbuch angegebenen Nummern. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG IAN 91168 Livarno Lux

LED-LUPENLEUCHTE LLL 90 A2

TARGA GMBH

Costerweg 45

59494 SOEST DEUTSCHLAND / GERMANY

Stand der Informationen - Version des informations -

Bedienungsanleitung und Serviceinformationen

① ②

LAMPADA LED CON LENTE

D'INGRANDIMENTO

Bestimmungsgemäße Verwendung 3

Lieferumfang 3

Bedienelemente 4

Technische Daten 5

Sicherheitshinweise 6

Vor der Inbetriebnahme....7

Inbetriebnahme....8

Die Lupenleuchte ein- und ausschalten 8

Die Lupenleuchte ausrichten 8

Die Verwendung der Lupe....9

Wartung/Reinigung 9

Wartung....9

Reinigung 9

Umwelthinweise und Entsorgungsangaben.... 10

Konformitätsvermerke 10

Hinweise zu Garantie und Serviceabwicklung 11

Einleitung

Vielen Dank, dass Sie sich für ein LivarnoLux Produkt entschieden haben.

Die Lupenleuchte ist ideal für Modellbau-, Bastel- und Handarbeiten. 90 sehr helle, energiesparende LEDs und die integrierte Echtglas-Linse für 2,25-fache Sichtvergrößerung vereinfachen filigrane Arbeiten.

Die Lupenleuchte lässt sich mit Hilfe der Tisch-Schraubklemme an Schreib- bzw. Arbeitstischen befestigen. Durch den schwenkbaren Arm und den flexibel einstellbaren Kopf können Sie den Lichtkegel leicht an Ihren Bedarf anpassen.

Bestimmungsgemäße Verwendung

Diese Lupenleuchte ist nicht für den gewerblichen Einsatz bestimmt. Diese Lupenleuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Achten Sie immer auf einen sicheren Halt der Lupenleuchte. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung der Lupenleuchte ist die Einhaltung dieser Normen nicht mehr gewährleistet.

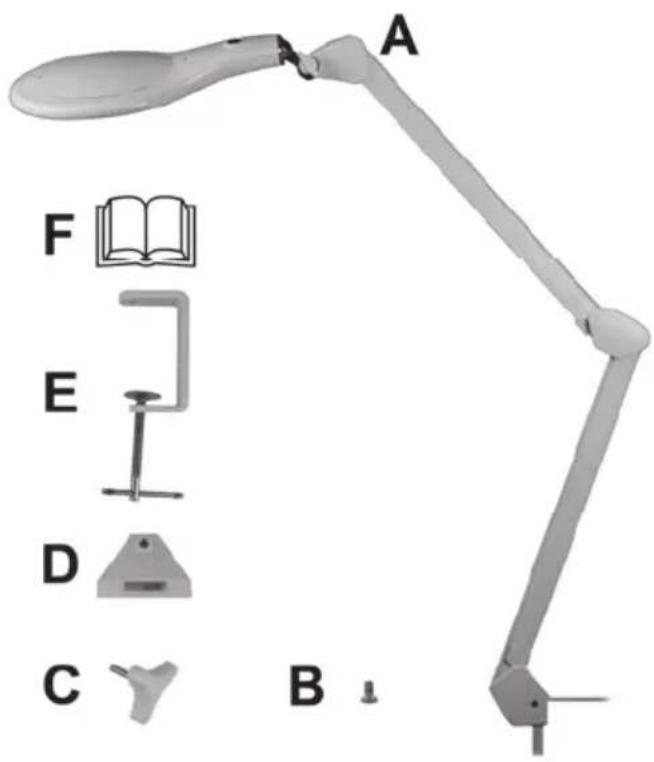

Lieferumfang

A: Lampenkörper

B: Schraube

C: Flügelschraube

D: Befestigungskegel

E: Tisch-Schraubklemme

F: Diese Bedienungsanleitung (Symbolbild)

Bedienelemente

Eine zusätzliche Abbildung der Bedienelemente mit den verwendeten Bezugsnummern finden Sie auf der ausklappbaren Innenseite dieser Anleitung. Sie können diese Umschlagseite ausgeklappt lassen, während Sie weitere Kapitel der Anleitung lesen. So haben Sie immer eine Referenz zum betreffenden Bedienelement vor Augen.

1 Ein-/Ausschalter
2 Kugelgelenk des Leuchtenschirms
3 Schwenkgelenk mit Rändelschraube
4 schwenkbare Arme
5 Netzkabel
6 Lasche zum Öffnen der Lupenglasabdeckung

Technische Daten

Marke:	LivarnoLux
Modellbezeichnung: LLL 90 A2
Betriebsspannung: 220 - 240 V		~ 50 - 60 Hz
Leistungsaufnahme:	6,4	W
Schutzklasse:	II
Leuchtmittel:	90		LEDs
Daten je LED:
Lichtstärke: 1700 mcd +/-10%
Lichtstrom: 6,0 lm +/-10%
Leistung:	ca.		0,06 W
Farbtemperatur:	6500	°K
Lebensdauer: > 20000 h
Lupe:
Linsenstärke:	5	Dioptrien
Vergrößerung:	2,25-fach
Abmessungen:
Gesamthöhe* : 77 cm
Länge beider Arme: je ca. 40 cm
Tisch-Schraubklemme für Tischdicke: max. 6 cm
Kopf (Durchmesser): 18,5 cm
Echtglaslinse (Durchmesser): 12,5 cm
Kabellänge:	2	m
Gewicht:	2500		g
SLG:	Sicherheit geprüft

* Gemessen von der Unterseite des Lampenkopfes bei waagerechter Stellung des Lampenkopfes. Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Sicherheitshinweise

Vor der ersten Verwendung der Lupenleuchte lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie die Lupenleuchte verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus.

Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb der Lupenleuchte und zum Schutz des Anwenders.

Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.
! Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie die Lupenleuchte sofort aus und ziehen Sie den Netzstecker aus der Netzsteckdose. In diesen Fällen darf die Lupenleuchte nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.
Das Gehäuse der Lupenleuchte und das Netzkabel dürfen nicht beschädigt werden. Die flexible Anschlussleitung kann nicht repariert werden. Ein beschädigtes Netzkabel darf nur vom Hersteller oder vom autorisierten Kundendienst ausgewechselt werden. Bei beschädigtem Gehäuse oder Netzkabel besteht Gefahr durch einen elektrischen Schlag.
Lampenkörper (A) und Lampenkopf beinhalten keine Teile, die eine Wartung durch den Benutzer erfordern. Versuchen Sie niemals das Gehäuse der Lupenleuchte zu öffnen! Es besteht das Risiko eines elektrischen Schlages.
Es dürfen keine Gegenstände an die Lupenleuchte gehängt werden. Der Kunststoffkörper ist nicht zum Tragen von Lasten geeignet. Insbesondere dürfen keine entflammbaren Materialen an oder hinter der Lupenleuchte sein. Dies kann die Lupenleuchte beschädigen bzw. es können Brände verursacht werden.
Benutzen Sie keinesfalls optische Instrumente wie zum Beispiel ein Vergrößerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf Augenschäden suchen Sie einen Arzt auf.

Netzkabel

Fassen Sie das Netzkabel immer am Stecker und ziehen Sie nicht am Netzkabel selbst.
Stellen Sie weder die Lupenleuchte, Möbelstücke oder andere schweren Gegenstände auf das Netzkabel und achten Sie darauf, dass dieses nicht geknickt wird.
Machen Sie niemals einen Knoten ins Netzkabel, und binden Sie es nicht mit anderen Netzkabeln zusammen. Alle Netzkabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.
Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen, und nehmen Sie auch keine Eingriffe am Netzkabel vor. Ein beschädigtes Netzkabel darf nur vom Hersteller oder vom autorisierten Kundendienst ausgewechselt werden. Bei beschädigtem Netzkabel besteht Gefahr durch einen elektrischen Schlag.

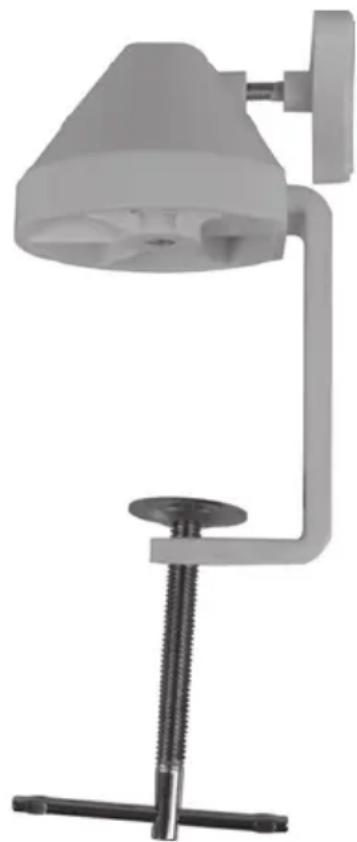

Vor der Inbetriebnahme

Entnehmen Sie die Lupenleuchte und das Zubehör aus der Verpackung.

Befestigen Sie die Lupenleuchte mit Hilfe der Lampenhalterung an einem Schreib- bzw. Arbeitstisch. Achten Sie dabei immer auf einen sicheren Halt der Lupenleuchte.

Gehen Sie folgendermaßen vor:

Lösen Sie die in der Tischschraubklemme (E) integrierte Rändelschraube bis zum Anschlag. Führen Sie die Tisch-Schraubklemme (E) wie in der Abbildung gezeigt, bis zum Anschlag in den Befestigungskegel (D) ein. Verbinden Sie die 2 Teile, indem Sie die Schraube (B) durch das Loch im Befestigungskegel (D) in das Gewinde der Tisch-Schraubklemme (E) einschrauben. Die Flügelschraube (C) schrauben Sie nun einige Umdrehungen in das vorgesehene Gewinde an der Seite des Befestigungskegels (D) ein. Die Lampenhalterung ist jetzt soweit zusammengebaut, dass Sie diese an Ihrem Schreib-, bzw. Arbeitstisch befestigen können. Drehen Sie die Rändelschraube solange im Uhrzeigersinn, bis die Lampenhalterung fest und sicher fixiert ist.

Stecken Sie jetzt den kompletten Lampenkörper (A) von oben in das Aufnahmeloch des Befestigungskegels (D). Dabei müssen die Auslassöffnung des Netzkabels und die vorher locker eingeschraubte Flügelschraube (C) übereinander liegen. Schrauben Sie nun die Flügelschraube bis zum Anschlag ein. Die Lampe ist jetzt in ihrer aktuellen Position fixiert und gegen ein unbeabsichtigtes Drehen sowie Herausnehmen aus der Lampenhalterung gesichert. Wenn Sie die Flügelschraube (C) eine ganze Umdrehung gegen den Uhrzeigersinn lösen, haben Sie die Möglichkeit, ihren Bedürfnissen entsprechend den Lampenkörper (A) um ca. 65° nach links oder ca. 65° nach rechts zu drehen. Auch jetzt ist die Lampe noch gegen ein unbeabsichtigtes Herausnehmen aus der Lampenhalterung gesichert. Wenn Sie die Flügelschraube (C) um weitere 5 bis 6 Umdrehungen gegen den Uhrzeigersinn lösen, können Sie den Lampenkörper (A) um 360° drehen. Beachten Sie, dass in diesem Fall die Sicherung gegen ein unbeabsichtigtes Herausnehmen aus der Lampenhalterung nicht mehr wirksam ist.

Inbetriebnahme

Die Lupenleuchte ein- und ausschalten

Hinweis zur Netztrennung:

Die Lupenleuchte ist nur vom Stromnetz getrennt, wenn der Netzstecker aus der Netzsteckdose gezogen ist. Das Abschalten der Lupenleuchte mit dem Ein-/Ausschalter macht sie nicht stromlos.

• Stecken Sie den Netzstecker in eine geeignete Netzsteckdose. Es dürfen keine Verlängerungskabel oder Steckdosenleisten verwendet werden, die nicht den erforderlichen Sicherheitsbestimmungen entsprechen.
• Schalten Sie den Ein-/Ausschalter (1) auf die Stellung „I“, um die Lupenleuchte einzuschalten.
• Schalten Sie den Ein-/Ausschalter (1) auf die Stellung „0“, um die Lupenleuchte auszuschalten.

Die Lupenleuchte ausrichten

Mit Hilfe des Kugelgelenks (2) am Leuchtenschirm und der schwenkbaren Arme (4) können Sie die Ausrichtung leicht an Ihren Bedarf anpassen.

Über das Schwenkgelenk (3) kann der Lampenkopf um ca. 270° geschwenkt werden. Das Gelenk wird mit der daran angebrachten Rändelschraube arretiert.

Bitte lösen Sie die Rändelschraube etwas, bevor Sie den Lampenkopf über das Schwenkgelenk justieren.

Die Verwendung der Lupe

• Klappen Sie den Deckel des Leuchtenschirms auf, indem Sie an der Lasche (6) ziehen.
• Schauen Sie von oben durch das Lupenglas, um kleine Gegenstände unter dem Leuchtenschirm vergrößert zu sehen. Verändern Sie den Abstand zwischen dem Lupenglas und dem Gegenstand, um die Ansicht scharf einzustellen.
• Wenn Sie das Lupenglas nicht mehr benötigen, klappen Sie den Deckel wieder zu.

Wartung/Reinigung

Wartung

Die Leuchtmittel der Lupenleuchte bestehen aus langlebigen LEDs. Diese sind nicht auswechselbar und müssen nicht gewartet werden.

Ein beschädigtes Netzkabel darf nur vom Hersteller oder vom autorisierten Kundendienst ausgewechselt werden. Wenn das Netzkabel oder das Gehäuse der Lupenleuchte beschädigt ist, muss die Lupenleuchte außer Betrieb genommen werden.

Bei beschädigtem Netzkabel besteht Gefahr durch einen elektrischen Schlag.

Reinigung

Lassen Sie die Lupenleuchte vollständig abkühlen, bevor Sie diese reinigen.
Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können, es besteht die Gefahr eines elektrischen Schlages.

Verwenden Sie zur Reinigung der Lupenleuchte und der Linse ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Umwelthinweise und Entsorgungsangaben

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Auch das Leuchtmittel muss ebenso fachgerecht entsorgt werden.

Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden. Informationen zu Sammelplätzen oder Abholungsterminen erfahren Sie über Ihre Gemeindeverwaltung oder über Ihr örtliches Entsorgungsunternehmen.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Diese Lupenleuchte entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspannungsgeräte 2006/95/EC, der RoHS II Richtlinie 2011/65/EU sowie der ErP-Richtlinie 2009/125/EC. Die dazugehörige Konformitätserklärung finden Sie am Ende dieser Anleitung.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte lesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.
• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn vorhanden die Seriennummer als Nachweis für den Kauf bereit.
• Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: 0043 (0) 1 - 79 57 60 09

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 91168

Hersteller

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.

TARGA

GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY
