Producttype	LED-loepamp voor precisiewerk
Merk	Livarno Lux
Model	IAN 91168 / LLL 90 A2
Afmetingen (totale hoogte)	77 cm
Lengte van de armen	Ongeveer 40 cm elk
Diameter van de kop	18,5 cm
Diameter van de lens	12,5 cm
Gewicht	2 500 g
Voeding	220-240 V ~ 50-60 Hz, 6,4 W
Veiligheidsklasse	II
Lichtbron	90 LED's
Lichtsterkte	1700 mcd ±10%
Lichtstroom	6,0 lm ±10%
Kleurtemperatuur	6 500 K
Levensduur LED's	> 20 000 u
Vergroting van de loep	2,25x (5 dioptrieën)
Ondersteunde tafeldikte	Tot 6 cm
Beoogd gebruik	Binnen, droge ruimtes, privégebruik
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen
Repareerbaarheid	LED's niet vervangbaar, voedingskabel vervangbaar door een professional
Garantie	3 jaar
Inclusief accessoires	Lampenlichaam, schroef, vleugelschroef, bevestigingspen, tafelklem, gebruiksaanwijzing

Veelgestelde vragen - IAN 91168 Livarno Lux

Hoe monteer ik de loepamp?

Bevestig de tafelklem (E) op het bureau met de vleugelschroef. Plaats de bevestigingspen (D) en draai de schroef (B) vast. Steek vervolgens het lampenlichaam (A) in de pen en draai de vleugelschroef (C) vast. Draai de vleugelschroef aan om het geheel te beveiligen.

Hoe schakel ik de lamp in en uit?

Gebruik de aan-uitschakelaar (1) op het lampenlichaam. Stand 'I' voor aan, '0' voor uit.

Hoe pas ik de oriëntatie van de lamp aan?

Gebruik de kogelgewricht (2) op de kap en de draaibare armen (4). Het draaigewricht (3) zorgt voor een rotatie van de kop van 270°, vast te zetten met de bevestigingsschroef na afstelling.

Wat is de vergroting van de loep?

De loep biedt een vergroting van 2,25x (5 dioptrieën). Om scherp te stellen, brengt u het object dichterbij of verder weg van de loep.

Hoe reinig ik de lamp en de loep?

Wacht tot de lamp is afgekoeld. Gebruik een droge doek om de lamp en de loep te reinigen. Gebruik nooit oplosmiddelen of schoonmaakmiddelen die de kunststof behuizing kunnen beschadigen.

Wat te doen bij een beschadigde voedingskabel?

De voedingskabel kan niet worden gerepareerd. Deze moet worden vervangen door de fabrikant of een erkende klantenservice. Een beschadigde kabel vormt een risico op elektrocutie.

Kan ik de LED's zelf vervangen?

Nee, de LED's zijn niet vervangbaar. De lichtbron bestaat uit LED's met een lange levensduur (>20.000 u) die geen reparatie door de gebruiker vereisen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Kijk nooit rechtstreeks in de lichtstraal met een loep. Gebruik het apparaat niet als de kabel of behuizing beschadigd is. Houd buiten bereik van kinderen. Haal altijd de stekker uit het stopcontact bij rook of ongebruikelijke geur.

Kan de lamp buiten worden gebruikt?

Nee, de loepamp is uitsluitend ontworpen voor gebruik binnenshuis, in afgesloten en droge ruimtes.

Wat te doen als de lamp niet werkt?

Controleer het stopcontact en de schakelaar. Als het probleem aanhoudt, neem dan contact op met de technische dienst op de nummers in de handleiding. Probeer niet zelf te repareren.

GEBRUIKSAANWIJZING IAN 91168 Livarno Lux

Gebruikanshondleiding en service-informatie

IAN 91168

DE AT

CH NE

Deutsch....2

Français....13

Italiano....24

Nederlands 35

English 46

Inhalt

Einleitung 3

Inhoud van de verpakking 36

Bedieningsonderdelen 37

Technische specificaties.... 38

Veiligheidsinstructies 39

Voordat u begint 40

Aan de slag 41

De lamp met vergrootglas in- en uitschakelen....41

De stand van de lamp aanpassen 41

Het vergrootglas gebruiken 42

Onderhoud/reiniging 42

Onderhoud 42

Reiniging 42

Milieuvoorschriften en recycling 43

Conformiteit 43

Garantie-informatie.... 44

Inleiding

Bedankt dat u hebt gekozen voor een product van LivarnoLux.

Deze lamp met vergrootglas is het ideale hulpmiddel voor modelbouw, kunstnijverheid of handwerk. 90 zeer heldere, energiebesparende leds en de ingebouwde kristallens met een vergroting van 2,25 helpen u bij gedetailleerd handwerk.

Dankzij de tafelklem kan deze lamp gemakkelijk aan een bureau of tafel worden bevestigd. Met de draaibare armen en handige instelbare kop kunt u de lichtstraal aan uw wensen aanpassen.

Beoogd gebruik

Deze lamp met vergrootglas is niet bedoeld voor commercieel gebruik. De lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge, gesloten ruimten. Zorg dat de lamp altijd goed op zijn plaats wordt gehouden. Het apparaat voldoet aan alle relevante normen en standaards met betrekking tot CE-conformiteit. Wijzigingen in de lamp met vergrootglas anders dan wijzigingen die worden aanbevolen door de fabrikant kunnen ertoe leiden dat niet meer aan deze normen wordt voldaan.

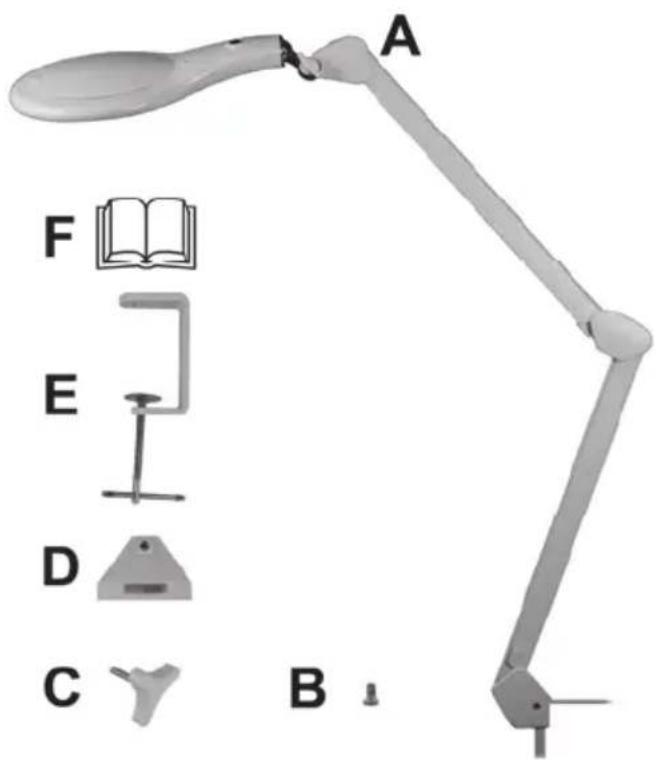

Inhoud van de verpakking

A: Lamp

B: Schroef

C: Vleugelschroef

D: Bevestigingsvoet

E: Tafelschroefklem

F: Deze bedieningsinstructies (lijnillustratie)

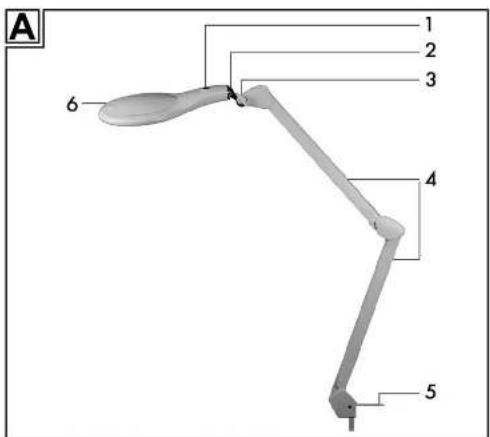

Bedieningsonderdelen

Op het uitvouwbare voorblad van deze instructies vindt u een extra overzicht van de bedieningsonderdelen en gebruikte verwijzingsnummers. U kunt het voorblad uitgevouwen laten terwijl u de andere hoofdstukken van de instructies leest. Zo hebt u altijd een referentie van de bedieningsonderdelen bij de hand.

1 Aan/uit-schakelaar
2 Kogelscharnier voor lampenkap
3 Draaischarnier met geribde schroef
4 Zwenkarmen
5 Netsnoer
6 Clip om het deksel van het vergrootglas te openen

Technische specificaties

Merknaam:	LivarnoLux
Modelnaam: LLL 90 A2
Gebruiksvoltage: 220 - 240 V	~, 50 - 60 Hz
Opgenomen vermogen 6,4 W
Veiligheidsklasse:	II
Lichtbron:	90	leds
Leds:
Lichtsterkte: 1700 mcd +/-10%
Lichtstroom: 6,0 lm +/-10%
Vermogen:	circa	0,06
Kleurtemperatuur:	6500	°K
Gebruiksduur: >20.000 uur
Vergrootglas:
Lenssterkte:	5	dioptrie
Vergrotingsfactor:	2,25x
Afmetingen:
Totale hoogte*: 77 cm
Lengte van beide armen: ca. 40 cm elk
Tafelklem voor tafels met een dikte van: max. 6 cm
Bovenkant (diameter): 18,5 cm
Kristallens (diameter): 12,5 cm
Kabellengte:	2 m
Gewicht:	2500 gram
SLG:	Goedgekeurd op veiligheid

* Gemeten vanaf de onderzijde van de kop van de lamp bij horizontale stand van de kop.
De technische specificaties of het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Lees, voordat u deze lamp met vergrootglas voor het eerst gebruikt, deze instructies en waarschuwingen en volg deze op, zelfs als u bekend bent met de bediening van elektronische apparatuur. Bewaar deze bedieningsinstructies op een veilige plaats, zodat u deze later kunt raadplegen. Als u de lamp met vergrootglas verkoopt of weggeeft, dient u ook de bedieningsinstructies erbij te geven.

Dit symbool duidt op belangrijke instructies voor een veilig gebruik van het apparaat en bescherming van de gebruiker.

Elektrische apparaten zijn niet bedoeld voor kinderen. Laat kinderen niet zonder toezicht elektrische apparaten gebruiken. Kinderen begrijpen het gevaar ervan mogelijk niet. Houd ook de verpakking uit de buurt van kinderen aangezien dit risico op verstikking met zich meebrengt.

Als u merkt dat de lamp met vergrootglas rook, een vreemde geur of vreemde geluiden produceert, schakelt u de lamp onmiddellijk uit en trekt u de stekker uit het stopcontact. In dat geval dient het apparaat niet meer te worden gebruikt en te worden nagekeken door een bevoegd onderhoudstechnicus. Adem geen rook in die afkomstig is van brand in het apparaat. Als u wel rook inademt, raadpleeg dan een arts. Rook inademen kan schadelijk zijn.

De behuizing van de lamp met vergrootglas en het netsnoer mogen op geen enkele wijze beschadigd zijn. Het flexibele netsnoer kan niet worden gerepareerd. Een beschadigd netsnoer moet worden vervangen door de fabrikant of een erkende klantenservice. Als de behuizing of het snoer beschadigd is, kunt u worden blootgesteld aan een elektrische schok.

Er bevinden zich binnenin de lamp geen onderdelen die door de gebruiker kunnen worden gerepareerd. Probeer nooit de lamp te openen! Er is risico op een elektrische schok.

Hang niets aan de lamp met vergrootglas. De plastic behuizing is niet ontworpen om gewicht te dragen. Plaats met name geen brandbare materialen op of in de buurt van de lamp. Deze kunnen de lamp beschadigen of brand veroorzaken.

Gebruik nooit optische apparatuur, zoals een vergrootglas, om rechtstreeks in de lichtstraal te kijken aangezien hierdoor uw ogen kunnen beschadigen. Raadpleeg een arts als u vermoedt dat uw ogen zijn beschadigd.

Netsnoer

Trek het netsnoer altijd los aan de stekker en nooit aan het snoer zelf.
Plaats de lamp met vergrootglas, meubels of andere zware voorwerpen nooit op het netsnoer en zorg dat dit niet geknikt raakt.
Leg nooit een knoop in het netsnoer en bind dit niet samen met andere kabels. Leg alle netsnoeren zo neer dat niemand erover kan struikelen of erdoor wordt gehinderd.
Gebruik nooit adapterstekkers of verlengkabels die niet voldoen aan de veiligheidsvereisten in uw land en wijzig het netsnoer nooit zelf. Een beschadigd netsnoer moet worden vervangen door de fabrikant of een erkende klantenservice. Als het netsnoer is beschadigd, loopt u het risico van een elektrische schok.

Voordat u begint

Haal de lamp met vergrootglas en de accessoires uit de verpakking.

Bevestig de lamp op een bureau of werkbank met behulp van de lamphouder. Zorg dat de lamp altijd goed op zijn plaats wordt gehouden.

Dit doet u als volgt:

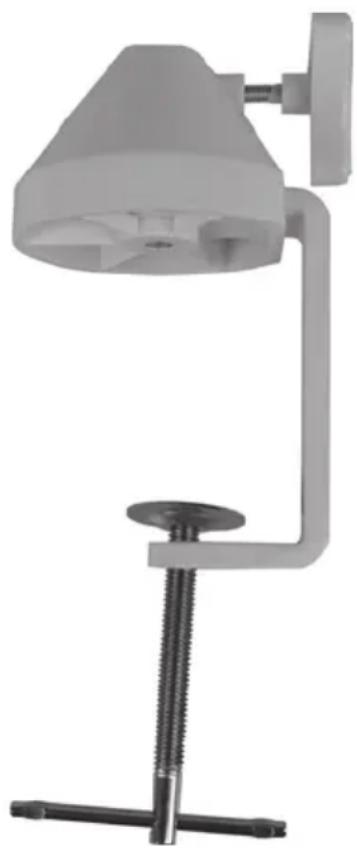

Draai de geribde schroef in de tafelschroefklem (E) helemaal los. Steek de tafelschroefklem (E) in de bevestigingsvoet (D) totdat deze niet meer beweegt, zoals wordt aangegeven in de afbeelding. Bevestig de twee onderdelen door de schroef (B) in het gat onder in de bevestigingsvoet (D) te duwen en in de tafelschroefklem (E) te draaien. Draai nu de vleugelschroef (C) enkele slagen in de zijkant van de bevestigingsvoet (D). De lamphouder is nu in elkaar gezet en u kunt deze op een bureau of werkbank bevestigen. Draai de geribde schroef nu rechtsom totdat de lamphouder stevig en veilig is vastgezet.

Plaats nu de lamp (A) in het gat in de bevestigingsvoet (D). Hierbij moeten de opening voor het netsnoer en de vleugelschroef (C) die u eerder losdraaide, zich boven elkaar moeten bevinden. Draai de vleugelschroef zo ver mogelijk aan. De lamp is nu vastgezet op de huidige positie en kan niet per ongeluk worden gedraaid of uit de houder worden verwijderd. Als u de vleugelschroef (C) één slag linksom draait, kunt u de lamp (A) circa 65° naar links of 65° naar rechts verstellen op basis van uw wensen. De lamp is nog steeds vastgezet op de huidige positie en kan niet per ongeluk worden gedraaid of uit de houder worden verwijderd. Als u de vleugelschroef (C) nog 5 of 6 slagen linksom draait, kunt u de lamp (A) circa 360° draaien. Houd er rekening mee dat de lamp in dat geval niet meer is beveiligd tegen onopzettelijk verwijderen uit de lamphouder.

Aan de slag

De lamp met vergrootglas in- en uitschakelen

Opmerking over loskoppeling van het lichtnet:

De lamp met vergrootglas wordt pas losgekoppeld van het lichtnet als u de stekker uit het stopcontact haalt. Als u de lamp uitschakelt met de aan/uit-schakelaar, wordt deze niet van het lichtnet losgekoppeld.

• Steek de stekker in een geschikt stopcontact. Gebruik geen verlengkabel of stekkerdoos als deze niet voldoet aan de relevante veiligheidsvoorschriften.
• Zet de aan/uit-schakelaar (1) in de positie "l" om de lamp met vergrootglas in te schakelen.
• Zet de aan/uit-schakelaar (1) in de positie '0' om de lamp met vergrootglas in te schakelen.

De stand van de lamp aanpassen

Met behulp van het kogelscharnier (2) op de lampenkap en de draaiende armen (4) kunt u de stand van de lamp gemakkelijk aan uw wensen aanpassen.

Dankzij het draaibare scharnier (3) kunt u de kop van de lamp circa 270° draaien. U bevestigt het scharnier met de bijbehorende bevestigingsschroef.

Draai de bevestigingsschroef iets los voordat u de kop op het draaibare scharnier bijstelt.

Het vergrootglas gebruiken

• Open de bovenkant van de lampenkap door aan het uitsteeksel (6) te trekken.
• Kijk vanaf de bovenkant door het vergrootglas om kleine voorwerpen onder de lampenkap vergroot weer te geven. U kunt scherpstellen op datgene wat u bekijkt door de afstand tussen het voorwerp en het vergrootglas te vergroten of te verkleinen.
• Als u het vergrootglas niet meer nodig hebt, sluit u de bovenkant.

Onderhoud/reiniging

Onderhoud

De lichtbron van de lamp met vergrootglas bestaat uit leds met een lange levensduur. De leds kunnen niet worden vervangen en vereisen geen onderhoud.

Een beschadigd netsnoer moet worden vervangen door de fabrikant of een erkende klantenservice. Als het netsnoer of de behuizing van de lamp beschadigd raakt, mag u de lamp niet meer gebruiken.

Als het netsnoer is beschadigd, loopt u het risico van een elektrische schok.

Reiniging

Laat de lamp met vergrootglas volledig afkoelen voordat u deze reinigt.
Zorg ervoor dat er geen vloeistoffen in de behuizing terechtkomen. Ander loopt u het risico van een elektrische schok.

Reinig de lamp met vergrootglas en de lens met een droge doek. Gebruik nooit oplos- of schoonmaakmiddelen die de plastic behuizing kunnen beschadigen. Gebruik een licht bevochtigde doek als het product zeer vuil is.

Milieuvoorschriften en recycling

Als het product is voorzien van een etiket met een doorgestreepte afvalbak, is het onderworpen aan de Europese richtlijn 2002/96/EC. Alle elektrische en elektronische apparaten moeten worden gescheiden van huishoudelijk afval en bij een officiële afvalverwerkingsinstantie worden ingeleverd. Om het milieu te beschermen moeten lampen op de juiste manier als afval worden verwerkt.

Dit apparaat mag niet worden weggegooid bij het huishoudelijk afval. Voor meer informatie over inzamelpunten of ophaaldatums neemt u contact op met de gemeente of de plaatselijke afvalverwerkende instantie.

Recycle ook het verpakkingsmateriaal op de juiste manier. De kartonnen verpakking kan voor recycling naar de oudpapierbak of een openbaar inzamelpunt worden gebracht. Folie of plastic in de verpakking moet worden ingeleverd via een daarvoor bestemde inzamelmethode.

Conformiteit

CE

Deze lamp met vergrootglas voldoet aan de basisvereisten en andere relevante vereisten van EMC-richtlijn 2004/108/EC, de laagspanningsrichtlijn 2006/95/EC, de RoHS II-richtlijn 2011/65/EU en de ErP-richtlijn 2009/125/EC. De bijbehorende verklaring van conformiteit vindt u achter in deze gebruikershandleiding..

Garantie-informatie

Garantie van TARGA GmbH

Geachte klant,

U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar ons goeddunken - gratis gerepareerd of vervangen.

Garantietermijn en wettelijke aanspraak bij gebreken

De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd.

Garantiedekking

Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is. Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd . Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn.

Afwikkeling van een garantieclaim

Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen:

- Lees voordat u het product in gebruik neemt de bijbehorende documentatie of online help aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline.

• Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand.
• In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost.

Service

Telefoon: 020 - 201 39 89

E-Mail: [e-mail]

Telefoon: 02 - 700 16 43

E-Mail: [e-mail]

Telefoon: 800 - 24 14 3

E-Mail: [e-mail]

IAN: 91168

Fabrikant

Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling.

TARGA GmbH

Coesterweg 45

59494 SOEST

GERMANY
