Type de produit	Récepteur audio sans fil
Marque	Denon Professional
Modèle	DN-202WR
Alimentation	Secteur via câble d'alimentation inclus (100-240 V AC)
Portée sans fil	Jusqu'à 30,5 m
Bande de fréquence	2,4 GHz
Sorties audio	2x XLR symétriques, 2x Jack 6,35 mm asymétriques
Niveau de sortie	Niveau ligne
Contrôle du volume	Bouton rotatif de niveau
Indicateurs LED	DEL d'état (jumelage), indicateurs de signal
Jumelage	Tactile, maintien 3 secondes
Antenne	Intégrée, réception omnidirectionnelle
Utilisation	Transmission audio sans fil pour systèmes de sonorisation
Compatibilité	Nécessite émetteur Denon DN-202WT
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Distance minimale de 20 cm entre l'utilisateur et l'appareil. Éviter les interférences (micro-ondes, etc.).
Pièces détachées	Non disponibles en tant que telles. Contacter le support Denon.
Informations générales	Manuel d'utilisation disponible en téléchargement.

FOIRE AUX QUESTIONS - DN-202WR DENON

Comment jumeler le DN-202WR avec un émetteur DN-202WT ?

Maintenez la touche de jumelage du DN-202WT enfoncée pendant 3 secondes (la DEL clignote rapidement). Après environ 15 secondes, faites de même sur le DN-202WR. Attendez que les DEL s'allument fixement pour confirmer le jumelage.

Quelle est la portée maximale du DN-202WR ?

La portée maximale est de 30,5 mètres en visibilité directe, sans obstacles majeurs.

Quels câbles utiliser pour les sorties audio ?

Utilisez des câbles XLR pour les sorties symétriques ou des câbles Jack 6,35 mm pour les sorties asymétriques. Connectez les sorties gauche (L) et droite (R) correctement.

Le DN-202WR ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché à l'appareil et à une prise secteur fonctionnelle. Essayez une autre prise si nécessaire.

Pourquoi le son est-il déformé ou absent ?

Assurez-vous que tous les câbles sont bien connectés et non endommagés. Vérifiez les réglages de volume sur le récepteur et sur l'appareil de sortie (enceinte, mixeur).

Le jumelage échoue ou la connexion est instable. Que faire ?

Vérifiez que les deux appareils sont dans la portée de 30,5 m et sans obstruction. Éloignez les sources d'interférences comme les fours micro-ondes ou autres équipements 2,4 GHz. Réessayez la procédure de jumelage.

Puis-je utiliser plusieurs récepteurs DN-202WR avec un seul émetteur ?

Oui, vous pouvez jumeler plusieurs DN-202WR à un seul DN-202WT. Effectuez la procédure de jumelage pour chaque récepteur dans les 15 secondes suivant l'activation du mode jumelage de l'émetteur.

Quels types d'appareils puis-je connecter aux sorties du DN-202WR ?

Vous pouvez connecter des enceintes amplifiées, une console de mixage, un amplificateur ou tout autre appareil acceptant une entrée de niveau ligne.

Comment nettoyer le DN-202WR ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Le DN-202WR est-il compatible avec d'autres marques d'émetteurs ?

Non, le DN-202WR est conçu pour fonctionner exclusivement avec l'émetteur Denon DN-202WT. L'utilisation d'autres émetteurs pourrait ne pas fonctionner.

MODE D'EMPLOI DN-202WR DENON

Présentation

DN-220WR est un récepteur audio sans fil avec entrées audio de qualité professionnelle. Lorsqu'utilisé avec notre émetteur sans fil DN-202WT, il vous permet d'ajouter la transmission audio sans fil à votre système audio et de réduire les câbles sans affecter la qualité sonore.

Veuillez consulter la section Installation de ce guide pour apprendre comment intégrer le DN-202WT à votre système audio.

Contenu de la boîte

DN-202WR

Guide

d'utilisation

Câble d'alimentation secteur Consignes de sécurité et

informations concernant la garantie

Pour les toutes dernières informations concernant la configuration système requise, la compatibilité et l'enregistrement du produit, veuillez visiter denonpro. com.

Caractéristiques

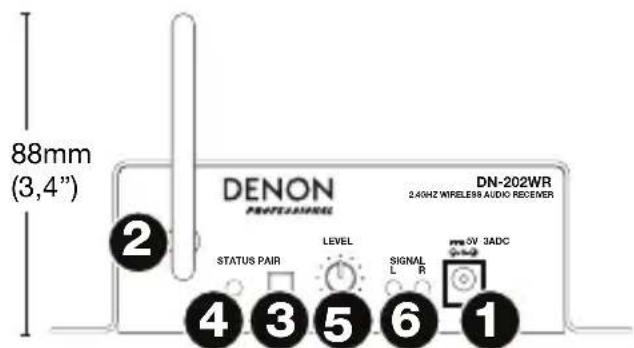

1. Entrée d'alimentation : Utilisez le câble d'alimentation secteur inclus pour brancher cette entrée à une prise secteur. Pour de plus amples informations, veuillez consulter la section Installation.
2. Antenne sans fil : Cette antenne reçoit le signal audio vers un DN-202WT jumelé à proximité. Le DN-202WR a une portée allant jusqu'à 30,5 mètres.
3. Touche de jumelage : Maintenez cette touche enfoncée pendant 3 secondes afin que le DN-202WR puisse être jumelé à un DN-202WT à proximité. Pour de plus amples informations, veuillez consulter la section Installation.
4. DEL d'état : Cette DEL indique l'état du jumelage du DN-202WR :
5. Clignote lentement (environ une fois par seconde) : Le DN-202WR n'est pas jumelé à un DN-202WT.
6. Clignote rapidement (environ deux fois par seconde)
7. Niveaux: Ce bouton permet d'ajuster le volume du signal audio transmis aux sorties.
8. Indicateurs de signal : Ces DEL s'allument lorsque le DN-202WR reçoit un signal audio du DN-202WT.
9. Sorties (XLR symétriques) : Utilisez des câbles XLR afin de brancher ces sorties à niveau ligne à une source audio (enceintes, console de mixage, amplificateur, etc.). Pour de plus amples informations, veuillez consulter la section Installation.
10. Sorties (asymétrique 6,35 mm) : Utilisez des câbles 6,35 mm afin de brancher ces sorties à niveau ligne à une source audio (enceintes, console de mixage, amplificateur, etc.). Pour de plus amples informations, veuillez consulter la section Installation.

Remarque : Pour un fonctionnement stéréo, vérifiez que toutes les sorties gauches (L) sont connectées aux entrées gauches et que les sorties droites (R) sont connectées aux entrées droites.

Installation

Pour voir un exemple de configuration du DN-202WR, veuillez consulter le schéma Exemple plus loin dans cette section.

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Important :

Pour un fonctionnement stéréo, vérifiez que toutes les sorties gauches (L) sont connectées aux entrées gauches et que les sorties droites (R) sont connectées aux entrées droites.

Veuillez vous assurer que le DN-202WT et le DN-202WR sont à moins de 30,5 m l'un de l'autre.

Ne pas utiliser le DN-202WR à proximité d'un four à micro-ondes, car cela pourrait interférer avec la réception des signaux audio.

1. Utilisez des câbles XLR ou 6,35 mm pour raccorder les entrées (symétriques ou asymétriques) du DN-202WT à une console de mixage, un lecteur multimédia ou à une autre source audio.
2. Utilisez le câble d'alimentation secteur inclus pour brancher l'entrée d'alimentation du DN-202WT à une prise secteur. L'appareil devrait se mettre sous tension immédiatement.

1. Branchez votre console de mixage, lecteur multimédia ou autre source audio à une prise secteur, puis mettez l'appareil sous tension.
2. Utilisez des câbles XLR ou 6,35 mm pour raccorder les sorties (symétriques ou asymétriques) du DN-202WR à vos enceintes, console de mixage, amplificateur, ou un autre appareil qui accepte les entrées de niveau ligne (cet appareil doit être hors tension lors du raccordement).
3. Utilisez le câble d'alimentation secteur inclus pour brancher l'entrée d'alimentation du DN-202WR à une prise secteur. L'appareil devrait se mettre sous tension immédiatement.
4. Branchez vos enceintes, console de mixage, amplificateur ou tout autre appareil de sortie à une prise secteur, mais attendez avant de les mettre sous tension.
5. Maintenez la touche de jumelage du DN-202WT enfoncée pendant 3 secondes. La DEL d'état devrait commencer à clignoter rapidement.
6. Après environs 15 secondes, maintenez la touche de jumelage du DN-202WR enfoncée pendant 3 secondes. La DEL d'état devrait commencer à clignoter rapidement. Si vous avez plusieurs DN-202WR à jumeler au DN-202WT, effectuez cette étape pour chacun d'eux dans les 15 secondes.
7. Attendez que les DEL d'état sur le DN-202WT et le DN-202WR soient allumées (sans clignoter), indiquant qu'ils sont jumelés.
8. Mettez sous tension vos enceintes, console de mixage, amplificateur ou autre appareil de sortie. Vous pouvez maintenant utiliser le DN-202WT et le DN-202WR pour faire jouer de l'audio sans fil.

Exemple :

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Dépannage

En cas de problème, procédez comme suit :

• Vérifiez que tous les câbles et autres appareils sont correctement branchés.
• Vérifiez que vous utilisez le DN-202WR comme indiqué dans ce guide d'utilisation. • Vérifiez que vos autres appareils et médias fonctionnent correctement.
• Si vous croyez que le DN-202WR ne fonctionne pas correctement, vérifiez le tableau suivant afin de trouver le problème et la solution.

Problème : Solution : Veuillez	consulter :
L’appareil ne s’allume pas.	Veuillez vous assurer que le câble d’alimentation secteur du DN-202WR est correctement branché à l’entrée d’alimentation et à la prise secteur.
Le DN-202WR ne produit aucun son, ou le son est déformé.	Assurez-vous que tous les câbles et appareils soient correctement raccordés.Assurez-vous que les câbles ne soient pas endommagés.Assurez-vous que les paramètres de votre enceinte, console de mixage, etc. soient correctement réglés.

Problème : Solution : Veuillez	consulter :
Le DN-202WR ne parvient pas à se jumeler à un DN-202WT ou a de la difficulté à maintenir une connexion.	Veuillez vous assurer que les câbles d'alimentation secteur du DN-202WR et du DN-202WT sont correctement branchés aux entrées d'alimentation et à la prise secteur.Veuillez vous assurer que le DN-202WR et le DN-202WT sont à moins de 30,5 m l'un de l'autre.Si possible, retirez toute obstruction se trouvant entre le DN-202WR et le DN-202WT.Si possible, mettez hors tension ou retirez tous les appareils à proximité utilisant une fréquence de 2,4 GHz. Ces appareils peuvent causer des interférences.	Installation

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p. i. r. e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante.

Le présent émetteur radio (identifier le dispositif par son numéro de certification ou son numéro de modèle s'il fait partie du matériel de catégorie II) a été approuvé par Industrie Canada pour fonctionner avec les types d'antenne énumérés ci-dessous et ayant un gain admissible maximal et l'impédance requise pour chaque type d'antenne. Les types d'antenne non inclus dans cette liste, ou dont le gain est supérieur au gain maximal indiqué, sont strictement interdits pour l'exploitation de l'émetteur.

La distance entre l'utilisateur et les produits ne devrait pas être inférieure à 20 cm.

DENON PROFESSIONAL

Manuel Version 1.2
