Tipo de producto	Receptor de audio inalámbrico
Marca	Denon Professional
Modelo	DN-202WR
Alimentación	Red eléctrica mediante cable de alimentación incluido (100-240 V CA)
Alcance inalámbrico	Hasta 30,5 m
Banda de frecuencia	2,4 GHz
Salidas de audio	2x XLR balanceadas, 2x Jack 6,35 mm no balanceadas
Nivel de salida	Nivel de línea
Control de volumen	Perilla rotatoria de nivel
Indicadores LED	LED de estado (emparejamiento), indicadores de señal
Emparejamiento	Táctil, mantener presionado 3 segundos
Antena	Integrada, recepción omnidireccional
Uso	Transmisión de audio inalámbrica para sistemas de sonido
Compatibilidad	Requiere transmisor Denon DN-202WT
Mantenimiento	Limpiar con un paño seco y suave. No usar disolventes.
Seguridad	Distancia mínima de 20 cm entre el usuario y el dispositivo. Evitar interferencias (microondas, etc.).
Piezas de repuesto	No disponibles como tales. Contactar al soporte de Denon.
Información general	Manual de usuario disponible para descargar.

Preguntas frecuentes - DN-202WR DENON

¿Cómo emparejar el DN-202WR con un transmisor DN-202WT?

Mantenga presionado el botón de emparejamiento del DN-202WT durante 3 segundos (el LED parpadea rápidamente). Después de aproximadamente 15 segundos, haga lo mismo en el DN-202WR. Espere hasta que los LED se enciendan fijamente para confirmar el emparejamiento.

¿Cuál es el alcance máximo del DN-202WR?

El alcance máximo es de 30,5 metros en línea de visión directa, sin obstáculos importantes.

¿Qué cables usar para las salidas de audio?

Use cables XLR para las salidas balanceadas o cables Jack de 6,35 mm para las salidas no balanceadas. Conecte las salidas izquierda (L) y derecha (R) correctamente.

El DN-202WR no enciende. ¿Qué hacer?

Verifique que el cable de alimentación esté correctamente conectado al dispositivo y a un tomacorriente funcional. Pruebe con otro tomacorriente si es necesario.

¿Por qué el sonido está distorsionado o ausente?

Asegúrese de que todos los cables estén bien conectados y no dañados. Verifique los ajustes de volumen en el receptor y en el dispositivo de salida (altavoz, mezclador).

El emparejamiento falla o la conexión es inestable. ¿Qué hacer?

Verifique que ambos dispositivos estén dentro del alcance de 30,5 m y sin obstrucciones. Aleje las fuentes de interferencia como hornos microondas u otros equipos de 2,4 GHz. Vuelva a intentar el procedimiento de emparejamiento.

¿Puedo usar varios receptores DN-202WR con un solo transmisor?

Sí, puede emparejar varios DN-202WR con un solo DN-202WT. Realice el procedimiento de emparejamiento para cada receptor dentro de los 15 segundos posteriores a la activación del modo de emparejamiento del transmisor.

¿Qué tipos de dispositivos puedo conectar a las salidas del DN-202WR?

Puede conectar altavoces amplificados, una mesa de mezclas, un amplificador o cualquier otro dispositivo que acepte una entrada de nivel de línea.

¿Cómo limpiar el DN-202WR?

Use un paño suave y seco para limpiar el dispositivo. No use disolventes, alcohol ni productos abrasivos.

¿El DN-202WR es compatible con otras marcas de transmisores?

No, el DN-202WR está diseñado para funcionar exclusivamente con el transmisor Denon DN-202WT. El uso de otros transmisores podría no funcionar.

MANUAL DE USUARIO DN-202WR DENON

Guía del usuario (Español)

Introducción

El DN-202WR es un receptor de audio inalámbrico con salidas de grado profesional. En conjunción con nuestro transmisor inalámbrico DN-202WT, le permite añadir la transmisión inalámbrica de audio a su sistema de audio —reduciendo los cables y la aglomeración de equipos sin reducir la calidad del sonido.

Consulte el capítulo Instalación de esta guía para aprender a integrar el DN-202WT con su sistema de audio.

Contenido de la caja

DN-202WR Guía del usuario

Adaptador de corriente Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite denonpro.com.

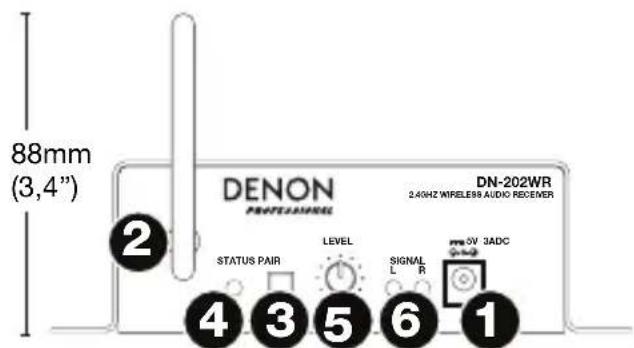

Características

1. Entrada de corriente: Utilice el adaptador de corriente incluido para conectar esta entrada a una toma de corriente. Consulte Instalación para más información.
2. Antena inalámbrica: Esta antena recibe la señal de audio desde un DN-202WT apareado que esté dentro del alcance. El DN-202WR tiene un alcance hasta 30,5 metros (100 pies).

3. Botón de apareamiento: Mantenga pulsado este botón durante 3 segundos para que el DN-202WR esté disponible para aparearlo a un DN-202WT cercano. Consulte Instalación para más información.

4. Luz de estado: Este LED indica el estado de apareamiento del DN-202WR:

5. Parpadeo lento (aproximadamente una vez por segundo): El DN-202WR no está apareado a un DN-202WT.

6. Parpadeo rápido (aproximadamente dos veces por segundo): El DN-202WR está “buscando” un DN-202WT.

7. Encendido permanente: El DN-202WR está apareado a un DN-202WT.

8. Perilla de nivel: Gire esta perilla para ajustar el volumen de la señal de audio enviada a las salidas.

9. Luces de señal: Estos LED se encienden cuando el DN-202WR está recibiendo una señal de audio entrante proveniente del DN-202WT.

10. Salidas (XLR balanceadas): Use cables XLR para conectar estas salidas de nivel de línea a su fuente de audio (altavoces, mezclador, amplificador, etc.). Consulte Instalación para más información.

11. Salidas (6,35 mm / 1/4 pulg. no balanceadas): Use cables de 6,35 mm (1/4 pulg.) para conectar estas salidas de nivel de línea a su fuente de audio (altavoces, mezclador, amplificador, etc.). Consulte Instalación para más información.

Nota: Para operación estéreo, asegúrese de que las entradas izquierda (L) y derecha (R) estén conectadas a las salidas izquierda y derecha, respectivamente.

Instalación

Para conocer un ejemplo de cómo podría instalar un DN-202WR, consulte el diagrama Ejemplo más adelante en esta sección.

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Importante:

Para operación estéreo, asegúrese de que las entradas izquierda y derecha estén conectadas a las salidas izquierda y derecha, respectivamente.

Asegúrese de que el DN-202WT y el DN-202WR estén dentro de los 30,5 m (100 pies) de distancia entre ellos.

No utilice el DN-202WR cerca de un horno de microondas, puesto que puede interferir con la recepción.

1. Use cables XLR o de 6,35 mm (1/4 pulg.) para conectar las entradas del DN-202WT (balanceadas o no balanceadas) a su mezclador, reproductor de medios u otra fuente de audio.
2. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del DN-202WT a una toma de corriente. Se encenderá inmediatamente.

3. Conecte su mezclador, reproductor de medios u otra fuente de audio a una toma de corriente y luego enciéndalo.

4. Utilice cables XLR o de 6,35 mm (1/4 pulg.) para conectar las salidas del DN-202WR (balanceadas o no balanceadas) a sus altavoces, mezclador, amplificador u otro dispositivo que acepte entradas de nivel de línea (asegúrese de que este dispositivo esté apagado).

5. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del DN-202WR a una toma de corriente. Se encenderá inmediatamente.
6. Conecte sus altavoces, mezclador, amplificador u otro dispositivo de salida a una toma de corriente pero no lo encienda aún.
7. Mantenga pulsado el botón Pair (Apareamiento) en la unidad durante 3 segundos. Su luz Status comenzará a parpadear rápidamente.
8. Dentro de aproximadamente 15 segundos, mantenga pulsado el botón Pair (Apareamiento) del DN-202WR durante 3 segundos. Su luz Status comenzará a parpadear rápidamente.
   Si necesita aparevar varias unidades DN-202WR al DN-202WT, realice este paso con todos ellos dentro de los 15 segundos.
9. Espere hasta que las luces Status del DN-202WT y el DN-202WR estén encendidas en forma permanente (no parpadeando), indicando que están apareados.
10. Encienda sus altavoces, mezclador, amplificador u otros dispositivos de salida. Ahora puede utilizar el DN-202WT y el DN-202WR para reproducir audio en forma inalámbrica.

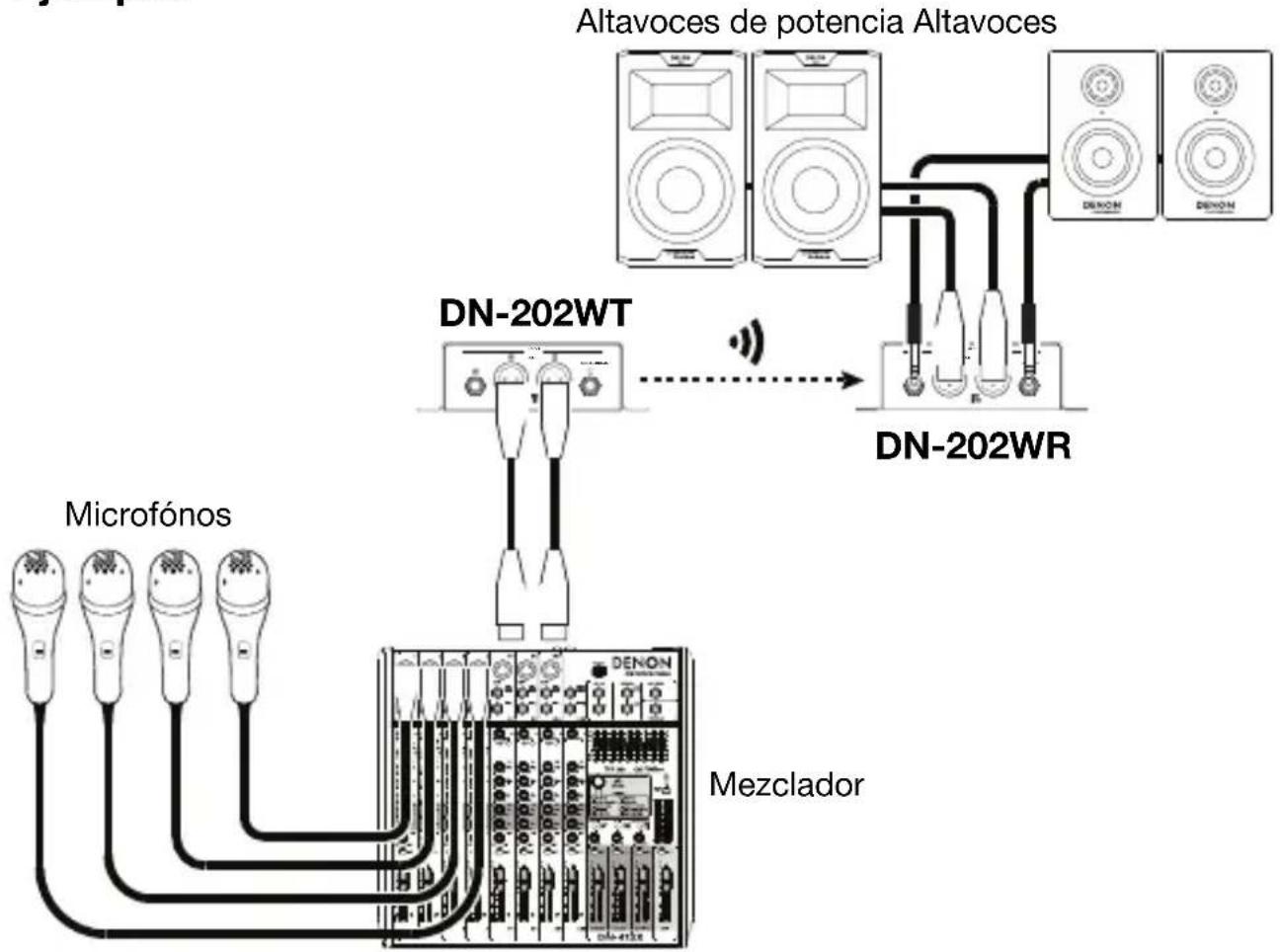

Ejemplo:

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Solución de problemas

Si experimenta problemas, intente estas soluciones primero:

• Asegúrese de que todos los cables y demás dispositivos conectados estén conectados firme y correctamente.
• Asegúrese de estar utilizando el DN-202WR como describe esta Guía del usuario.
• Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.
• Si cree que el DN-202WR no está funcionando correctamente, busque su problema y solución en la siguiente tabla.

Problema:	Solución: Consulte:
La unidad no se enciende.	Asegúrese de que la entrada de corriente del DN-202WR esté conectada correctamente a una toma de corriente utilizando el adaptador de corriente incluido.

Problema:	Solución: Consulte:
El DN-202WR no emite ningún sonido o el sonido está distorsionado.	Asegúrese de que todas las conexiones de cables y dispositivos estén firmes y correctas.Asegúrese de que ninguno de los cables esté dañado.Asegúrese de que los ajustes en su altavoz, mezclador, etc. sean correctos.	Instalación
El DN-202WR no se aparea a un DN-202WT o tiene problemas para mantener una conexión.	Asegúrese de que las entradas de corriente del DN-202WR y el DN-202WT estén conectadas correctamente a las tomas de corriente utilizando los adaptadores de corriente incluidos.Asegúrese de que el DN-202WR y el DN-202WT estén dentro de los 30,5 m (100 pies) de distancia entre ellos.Si es posible, elimine las obstrucciones existentes entre el DN-202WR y el DN-202WT.Si es posible, apague o retire todos los dispositivos cercanos que transmiten en la frecuencia de 2,4 GHz. Estos dispositivos pueden causar interferencia.	Instalación
