Tipo di prodotto	Ricevitore audio wireless
Marca	Denon Professional
Modello	DN-202WR
Alimentazione	Rete via cavo di alimentazione incluso (100-240 V AC)
Portata wireless	Fino a 30,5 m
Banda di frequenza	2,4 GHz
Uscite audio	2x XLR bilanciate, 2x Jack 6,35 mm sbilanciate
Livello di uscita	Livello di linea
Controllo del volume	Manopola rotativa del livello
Indicatori LED	LED di stato (accoppiamento), indicatori di segnale
Accoppiamento	Tattile, pressione di 3 secondi
Antenna	Integrata, ricezione omnidirezionale
Utilizzo	Trasmissione audio wireless per sistemi audio
Compatibilità	Richiede trasmettitore Denon DN-202WT
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Distanza minima di 20 cm tra utente e dispositivo. Evitare interferenze (forni a microonde, ecc.).
Parti di ricambio	Non disponibili come tali. Contattare l'assistenza Denon.
Informazioni generali	Manuale d'uso disponibile per il download.

Domande frequenti - DN-202WR DENON

Come accoppiare il DN-202WR con un trasmettitore DN-202WT?

Tenere premuto il pulsante di accoppiamento del DN-202WT per 3 secondi (il LED lampeggia rapidamente). Dopo circa 15 secondi, fare lo stesso sul DN-202WR. Attendere che i LED diventino fissi per confermare l'accoppiamento.

Qual è la portata massima del DN-202WR?

La portata massima è di 30,5 metri in linea retta, senza ostacoli maggiori.

Quali cavi utilizzare per le uscite audio?

Utilizzare cavi XLR per le uscite bilanciate o cavi Jack 6,35 mm per le uscite sbilanciate. Collegare correttamente le uscite sinistra (L) e destra (R).

Il DN-202WR non si accende. Cosa fare?

Verificare che il cavo di alimentazione sia correttamente collegato al dispositivo e a una presa di corrente funzionante. Provare un'altra presa se necessario.

Perché il suono è distorto o assente?

Assicurarsi che tutti i cavi siano ben collegati e non danneggiati. Controllare le impostazioni di volume sul ricevitore e sul dispositivo di uscita (altoparlante, mixer).

L'accoppiamento fallisce o la connessione è instabile. Cosa fare?

Verificare che entrambi i dispositivi siano nel raggio di 30,5 m e senza ostacoli. Allontanare le fonti di interferenza come forni a microonde o altre apparecchiature 2,4 GHz. Ripetere la procedura di accoppiamento.

Posso utilizzare più ricevitori DN-202WR con un solo trasmettitore?

Sì, è possibile accoppiare più DN-202WR a un solo DN-202WT. Eseguire la procedura di accoppiamento per ogni ricevitore entro 15 secondi dall'attivazione della modalità di accoppiamento del trasmettitore.

Quali tipi di dispositivi posso collegare alle uscite del DN-202WR?

È possibile collegare altoparlanti amplificati, un mixer, un amplificatore o qualsiasi altro dispositivo che accetti un ingresso di livello di linea.

Come pulire il DN-202WR?

Utilizzare un panno morbido e asciutto per pulire il dispositivo. Non utilizzare solventi, alcol o prodotti abrasivi.

Il DN-202WR è compatibile con altre marche di trasmettitori?

No, il DN-202WR è progettato per funzionare esclusivamente con il trasmettitore Denon DN-202WT. L'uso di altri trasmettitori potrebbe non funzionare.

MANUALE UTENTE DN-202WR DENON

Guida per l'uso (Italiano)

Introduzione

DN-202WR è un ricevitore audio senza fili con un ingresso audio di livello professionale. Utilizzandolo insieme al nostro trasmettitore senza fili DN-202WT, vi permetterà di aggiungere una trasmissione audio wireless al vostro sistema audio, eliminando i cavi e l'ingombro senza ridurre la qualità del suono.

Consultate il capitolo Installazione di questa guida per capire come integrare il DN-202WR al vostro sistema audio.

Contenuti della confezione

DN-202WR

Guida

per

l'uso

Adattatore di alimentazione

Manuale di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina denonpro.com.

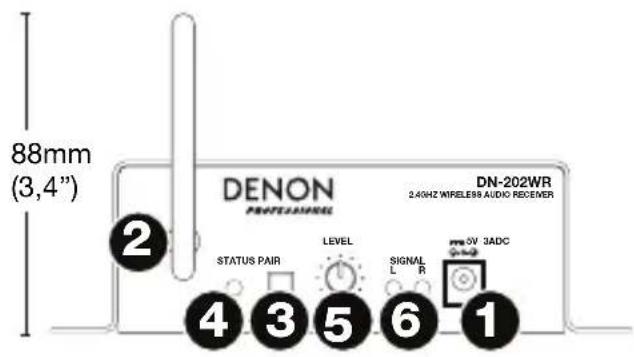

Caratteristiche

1. Presa di alimentazione: Utilizzate l'adattatore incluso per collegare questo alimentatore a una presa. Consultate Installazione per ulteriori informazioni.
2. Antenna wireless: Questa antenna riceve il segnale audio di un DN-202WT accoppiato che si trovi all'interno della banda. DN-202WR ha una portata fino a 30,5 metri.

3. Pulsante di accoppiamento: Premere questo pulsante per 3 secondi per permettere al DN-202WR di accoppiarsi con un vicino DN-202WT. Consultare Installazione per ulteriori informazioni.

4. Luce di indicatore: Questo LED indica lo stato di accoppiamento del DN-202WR.

5. Intermittenza lenta (circa una volta al secondo): DN-202WR non è accoppiato al DN-202WT.

6. Intermittenza veloce (circa due volte al secondo): DN-202WR sta “cercando” il DN-202WT.

7. Accesa fissa: DN-202WR è accoppiato al DN-202WT.

8. Manopola volume: Girare questa manopola per regolare il volume del segnale audio delle uscite.

9. Luci di segnale: Queste luci LED si accendono quando il DN-202WR riceve un segnale audio in entrata dal DN-202WT.

10. Prese (XLR bilanciate): Utilizzare i cavi XLR per collegare i segnali a livello di linea alla sorgente audio (mixer, media player, ecc.). Consultare Installazione per ulteriori informazioni.

11. Prese (sbilanciate, 6,35 mm - 1/4"): Utilizzare i cavi 6,35 mm (1/4") per collegare i segnali a livello di linea alla sorgente audio (mixer, media player, ecc.). Consultare Installazione per ulteriori informazioni.

Nota: Per il funzionamento stereo, assicuratevi che gli ingressi di sinistra (L) e di destra (R) siano collegati rispettivamente alle prese di sinistra e di destra.

Installazione

Per un esempio di come installare il DN-202WR, fate riferimento al diagramma di Esempio che trovate più avanti in questa sezione.

Gli articoli non elencati in Introduzione > Contenuto della confezione sono venduti separatamente.

Importante:

Per il funzionamento stereo, assicuratevi che gli ingressi di sinistra e di destra siano collegati rispettivamente alle prese di sinistra e di destra.

Assicuratevi che il DN-202WR e il DN-202WT si trovino ad una distanza massima di 30,5 metri l'uno dall'altro.

Non utilizzare il DN-202WR vicino a un forno a microonde, dato che potrebbe interferire con la ricezione.

1. Utilizzare i cavi XLR o 6,35 mm (1/4") per collegare i connettori del DN-202WT (bilanciati o sbilanciati) al vostro mixer, al media player o ad altre sorgenti audio.
2. Utilizzare l'adattatore incluso per collegare l'alimentatore del DN-202WT a una presa. Si accenderà immediatamente.
3. Connettere il vostro mixer, il media player o un'altra sorgente audio a una presa e accenderlo.

DENON PROFESSIONAL

1. Utilizzare i cavi XLR o 6,35 mm (1/4") per collegare le prese del DN-202WR (bilanciate o sbilanciate) ai vostri altoparlanti, al mixer, all'amplificatore o ad altri dispositivi che accettino segnali a livello di linea (assicuratevi che questo dispositivo sia spento).
2. Utilizzare l'adattatore incluso per collegare l'alimentatore del DN-202WR a una presa. Si accenderà immediatamente.
3. Collegate i vostri altoparlanti, mixer, amplificatore o altro dispositivo a una presa, ma non accendetelo ancora.
4. Tenere premuto il pulsante di accoppiamento del DN-202WT per 3 secondi. La sua Luce di Indicazione inizierà a lampeggiare velocemente.
5. Entro 15 secondi circa, tenete premuto il pulsante di accoppiamento del DN-202WR per 3 secondi. La sua luce di indicazione inizierà a lampeggiare velocemente.
   Se dovete accoppiare diversi DN-202WR a un DN-202WT, effettuate questa operazione con ciascun dispositivo entro i 15 secondi.
6. Attendere fino a quando le luci di indicazione su entrambi i DN-202WT e DN-202WR siano fisse (non lampeggianti), a indicare che sono accoppiati.
7. Accendete i vostri altoparlanti, mixer, amplificatori o altri dispositivi. Ora potete utilizzare il DN-202WT e il DN-202WR per ascoltare musica senza fili.

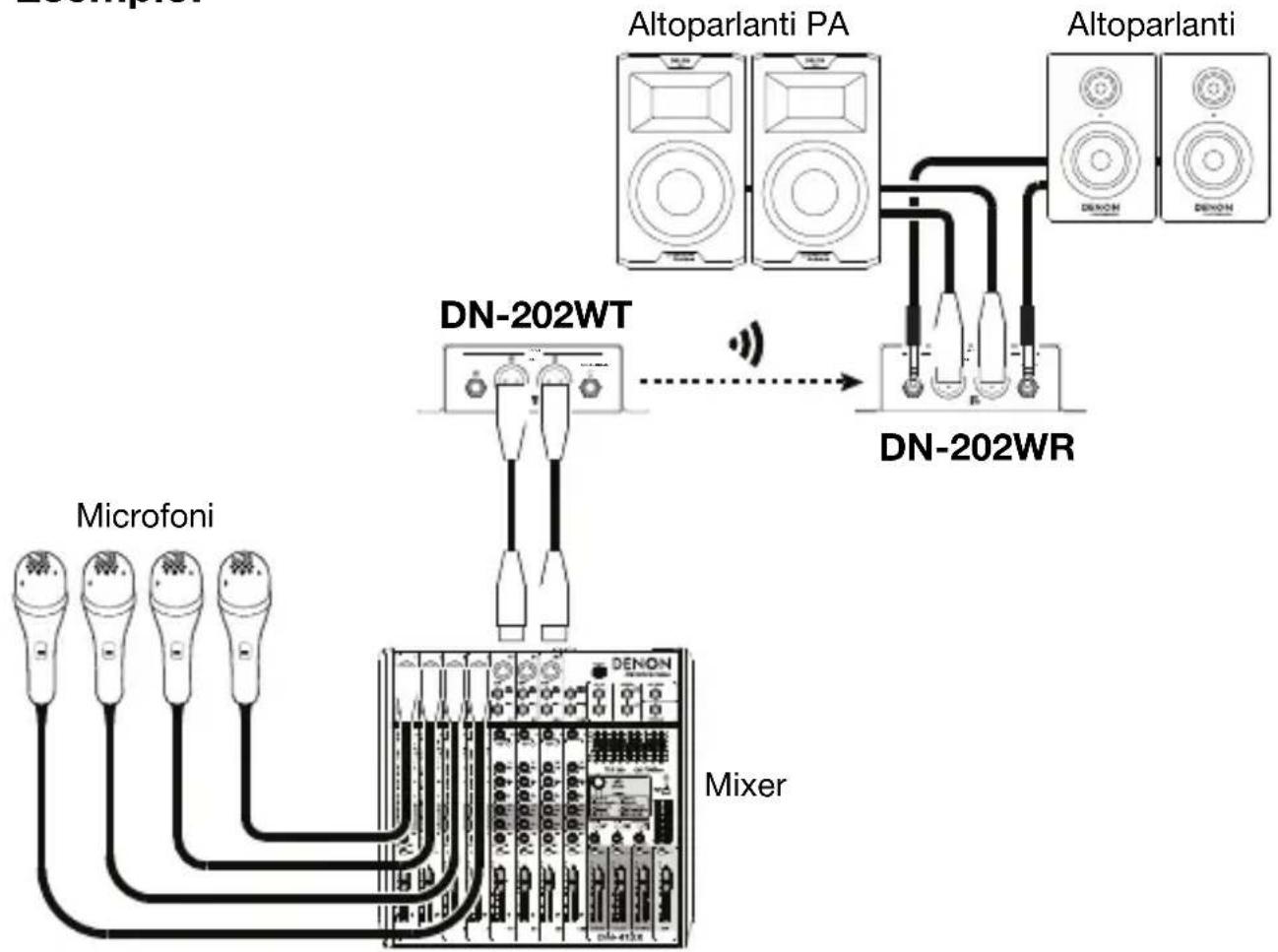

Esempio:

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Risoluzione di problemi

In caso di problemi, innanzitutto verificare quanto segue:

• Assicurarsi che tutti i cavi e tutti i dispositivi collegati siano bel collegati.
- Assicurarsi di utilizzare il DN-202WR come descritto in questa Guida per l'uso.
• Assicurarsi che gli altri dispositivi o media funzionino correttamente.

- Se si ritiene che il DN-202WR non funzioni correttamente, verificare se nella seguente tabella sono presenti il problema specifico e la relativa soluzione.

Problema:	Soluzione: Si veda:
Non si accende.	Assicurarsi che l'ingresso di alimentazione del DN-202WR sia collegato a una presa di alimentazione utilizzando l'adattatore in dotazione.
Il DN-202WR non produce alcun suono o il suono è distorto.	Assicurarsi che tutti i cavi e i collegamenti ai dispositivi siano sicuri e corretti.Assicurarsi che non vi siano cavi danneggiati.Assicurarsi che le impostazioni sul altoparlante, mixer, ecc. siano corrette.

Problema:	Soluzione:	Si veda:
DN-202WR non si accoppia con il DN-202WT o ha difficoltà nel mantenere una connessione.	Assicuratevi che le prese di alimentazione del DN-202WR e del DN-202WT siano collegate correttamente alle prese tramite gli adattatori inclusi.Assicuratevi che il DN-202WR e il DN-202WT si trovino ad una distanza massima di 30,5 metri l’uno dall’altro.Se possibile, rimuovere qualsiasi ostacolo tra il DN-202WR e il DN-202WT.Se possibile, spegnere o rimuovere qualunque dispositivo che trasmetta su una frequenza di 2,4 Ghz. Questi dispositivi potrebbero infatti causare interferenze.	Installazione
