Produkttyp	Kabelloser Audioempfänger
Marke	Denon Professional
Modell	DN-202WR
Stromversorgung	Netzteil über mitgeliefertes Netzkabel (100-240 V AC)
Drahtlose Reichweite	Bis zu 30,5 m
Frequenzband	2,4 GHz
Audioausgänge	2x symmetrischer XLR, 2x unsymmetrischer 6,35 mm Klinke
Ausgangspegel	Line-Pegel
Lautstärkeregelung	Drehregler für Pegel
LED-Anzeigen	Status-LED (Pairing), Signalindikatoren
Pairing	Berührungsempfindlich, 3 Sekunden gedrückt halten
Antenne	Integriert, omnidirektionaler Empfang
Verwendung	Drahtlose Audioübertragung für Beschallungssysteme
Kompatibilität	Erfordert Denon DN-202WT Sender
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Mindestabstand von 20 cm zwischen Benutzer und Gerät. Störungen vermeiden (Mikrowelle usw.).
Ersatzteile	Nicht als solche erhältlich. Denon-Support kontaktieren.
Allgemeine Informationen	Bedienungsanleitung zum Download verfügbar.

Häufig gestellte Fragen - DN-202WR DENON

Wie koppele ich den DN-202WR mit einem DN-202WT Sender?

Halten Sie die Pairing-Taste des DN-202WT 3 Sekunden lang gedrückt (die LED blinkt schnell). Nach etwa 15 Sekunden wiederholen Sie dies am DN-202WR. Warten Sie, bis die LEDs dauerhaft leuchten, um die Kopplung zu bestätigen.

Wie groß ist die maximale Reichweite des DN-202WR?

Die maximale Reichweite beträgt 30,5 Meter bei Sichtverbindung ohne größere Hindernisse.

Welche Kabel für die Audioausgänge verwenden?

Verwenden Sie XLR-Kabel für die symmetrischen Ausgänge oder 6,35-mm-Klinkenkabel für die unsymmetrischen Ausgänge. Schließen Sie die linken (L) und rechten (R) Ausgänge korrekt an.

Der DN-202WR schaltet sich nicht ein. Was tun?

Überprüfen Sie, ob das Netzkabel korrekt am Gerät und an einer funktionierenden Steckdose angeschlossen ist. Versuchen Sie bei Bedarf eine andere Steckdose.

Warum ist der Ton verzerrt oder fehlt?

Stellen Sie sicher, dass alle Kabel richtig angeschlossen und nicht beschädigt sind. Überprüfen Sie die Lautstärkeeinstellungen am Empfänger und am Ausgabegerät (Lautsprecher, Mischpult).

Die Kopplung schlägt fehl oder die Verbindung ist instabil. Was tun?

Überprüfen Sie, dass sich beide Geräte innerhalb der Reichweite von 30,5 m befinden und keine Hindernisse vorhanden sind. Entfernen Sie Störquellen wie Mikrowellen oder andere 2,4-GHz-Geräte. Wiederholen Sie den Kopplungsvorgang.

Kann ich mehrere DN-202WR-Empfänger mit einem einzigen Sender verwenden?

Ja, Sie können mehrere DN-202WR mit einem einzigen DN-202WT koppeln. Führen Sie den Kopplungsvorgang für jeden Empfänger innerhalb von 15 Sekunden nach Aktivierung des Kopplungsmodus des Senders durch.

Welche Arten von Geräten kann ich an die Ausgänge des DN-202WR anschließen?

Sie können Aktivlautsprecher, ein Mischpult, einen Verstärker oder andere Geräte mit Line-Pegel-Eingang anschließen.

Wie reinige ich den DN-202WR?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät abzuwischen. Verwenden Sie keine Lösungsmittel, Alkohol oder Scheuermittel.

Ist der DN-202WR mit anderen Sendermarken kompatibel?

Nein, der DN-202WR ist ausschließlich für den Betrieb mit dem Denon DN-202WT Sender ausgelegt. Die Verwendung anderer Sender könnte fehlschlagen.

BEDIENUNGSANLEITUNG DN-202WR DENON

Benutzerhandbuch (Deutsch)

Einführung

DN-202WR ist ein Audiofunkempfänger mit professionellen Audioeingängen. In Verbindung mit unserem DN-202WT Funksender, können Sie Ihrem Audiosystem eine drahtlose Audioübertragung hinzufügen - dies reduziert Kabel und Unordnung, ohne dabei die Klangqualität zu beeinträchtigen.

Siehe Kapitel Setup in diesem Handbuch, um zu lernen, wie Sie das DN-202WR mit Ihrem Audio-System integrieren.

Lieferumfang

DN-202WR

Benutzerhandbuch

Netzteil

Sicherheits- und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie denonpro.com.

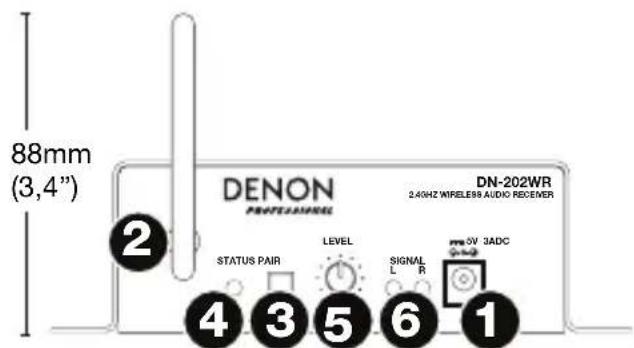

Funktionen

1. Stromversorgung: Verwenden Sie das mitgelieferte Netzteil, um diesen Eingang mit einer Steckdose zu verbinden. Siehe Setup für weitere Informationen.
2. Funkantenne: Diese Antenne empfängt das Audiosignal von einem gekoppeltes DN-202WT in Reichweite. Das DN-202WR hat einen Reichweite von 30,5 Meter (100 Fuß).

3. Koppel-Taste: Halten Sie diese Taste 3 Sekunden lang gedrückt, um das DN-200WR für die Koppelung mit einem DN-202WT in der Nähe vorzubereiten. Siehe Setup für weitere Informationen.

4. Statusanzeige: Diese LED zeigt den Koppel-Status des DN-202WR an:

5. Blinkt langsam (etwa einmal pro Sekunde): Das DN-202WR ist nicht mit einem DN-202WT gekoppelt.

6. Blinkt schnell (ca. zweimal pro Sekunde): DN-202WR „sucht“ nach einem DN-202WT.

7. Leuchtet durchgehend: DN-202WR ist nicht mit einem DN-202WT gekoppelt.

8. Pegelregler: Drehen Sie diesen Regler, um die Lautstärke des Audiosignals einzustellen, das an die Ausgänge gesendet wird.

9. Signal-LEDs: Diese LEDs leuchten, wenn das DN-202WR ein eingehendes Audiosignal vom DN-202WT empfängt.

10. Ausgänge (Symmetrische XLR): Verwenden Sie XLR-Kabel, um diese Line-Level-Ausgänge an Ihre Audioquelle (Lautsprecher, Mixer, Verstärker etc.) anzuschließen. Siehe Setup für weitere Informationen.

11. Ausgänge (Unsymmetrisch 6,35 mm / 1/4"): Verwenden Sie 6,35 mm (1/4") Kabel, um diese Line-Level-Ausgänge an Ihre Audioquelle (Lautsprecher, Mixer, Verstärker etc.) anzuschließen. Siehe Setup für weitere Informationen.

Hinweis: Im Stereo-Betrieb müssen Sie sicherstellen, dass alle linken (L) und rechten (R) Eingänge jeweils mit den linken und rechten Ausgängen verbunden sind.

Setup

Um ein Beispiel zu sehen, wie das DN-202WR eingerichtet werden kann, werfen Sie einen Blick auf das in diesem Abschnitt folgende Beispieldiagramm.

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Wichtig:

Im Stereo-Betrieb müssen Sie sicherstellen, dass alle linken und rechten Eingänge jeweils mit den linken und rechten Ausgängen verbunden sind.

Stellen Sie sicher, dass sich das DN-202WT und DN-202WR innerhalb von 100 Fuß (30,5 Meter) voneinander befinden.

Verwenden Sie das DN-202WR nie in der Nähe von Mikrowellengeräten, die den Empfang stören können.

1. Verwenden Sie XLR-Kabel oder 6,35 mm (1/4") Kabel, um die Eingänge des DN-202WT (symmetrisch oder unsymmetrisch) mit Ihrem Mixer, Media-Player oder anderen Audioquelle zu verbinden.
2. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des DN-202WT mit einer Steckdose zu verbinden. Es wird sich sofort einschalten.

3. Verbinden Sie Ihren Mixer, Media-Player oder eine andere Audioquelle mit einer Steckdose und schalten das Gerät ein.

4. Verwenden Sie XLR-Kabel oder 6,35 mm (1/4") Kabel, um die Ausgänge Ihres DN-202WR (symmetrisch oder unsymmetrisch) mit Lautsprechern, Mixern, Verstärkern oder einem anderen Gerät zu verbinden, das Line-Eingänge verwendet (das Gerät muss ausgeschaltet sein).

5. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des DN-202WR mit einer Steckdose zu verbinden. Es wird sich sofort einschalten.
6. Schließen Sie Lautsprecher, Mixer, Verstärker oder ein anderes Ausgabegerät an eine Steckdose an, aber schalten Sie das Gerät noch nicht ein.
7. Halten Sie die Koppel-Taste am DN-202WT 3 Sekunden lang gedrückt. Seine Statusanzeige beginnt schnell zu blinken.
8. Halten Sie die Koppel-Taste am DN-202WR innerhalb von ca. 15 Sekunden 3 Sekunden lang gedrückt. Die Status-LED beginnt schnell zu blinken.
   Wenn Sie mehrere DN-202WR-Einheiten mit einem DN-202WT koppeln müssen, führen Sie diesen Schritt bei allen Einheiten innerhalb von 15 Sekunden durch.
9. Warten Sie, bis die Status-LEDs sowohl am DN-202WT als auch am DN-202WR durchgehend leuchten (nicht blinken), was darauf hinweist, dass sie gekoppelt wurden.
10. Schalten Sie Lautsprecher, Mixer, Verstärker oder andere Ausgabegeräte ein. Sie können das DN-202WT und das DN-202WR jetzt verwenden, um drahtlos Audio wiederzugeben.

Beispieldiagramm:

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Fehlerbehebung

Wenn ein Problem auftritt, versuchen Sie zuerst folgende Lösungen:

• Achten Sie darauf, dass alle Kabel und andere angeschlossene Geräte korrekt und sicher verbunden sind.
• Achten Sie darauf, dass Sie das DN-202WR laut vorliegendem Benutzerhandbuch verwenden.
• Achten Sie darauf, dass Ihre anderen Geräte oder Medien ordnungsgemäß funktionieren.
• Wenn Sie glauben, dass das DN-202WR nicht ordnungsgemäß funktioniert, überprüfen Sie die folgende Tabelle auf Lösungen für das Problem.

Problem:	Lösung:	Siehe:
Das Gerät lässt sich nicht einschalten.	Vergewissern Sie sich, dass derNetzeingangdes DN-202WR ordnungsgemäß mit dem mitgelieferten Netzteil an eine Steckdose angeschlossen ist.		Setup
Das DN-202WR gibt keinen Ton aus bzw. der Ton klingt verzerrt.	Stellen Sie sicher, dass alle Kabel- und Geräteanschlüsse sicher und korrekt sind.Achten Sie darauf, dass keine Kabel beschädigt sind.Vergewissern Sie sich, dass die Einstellungen auf Ihrem Lautsprecher, Mixer usw. korrekt sind.		Setup
Problem:	Lösung:		Siehe:
Das DN-202WR kann nicht mit einem DN-202WT gekoppelt werden oder hat Schwierigkeiten die Verbindung aufrecht zu erhalten.	Sorgen Sie dafür, dass dieNetzeingänge des DN-202WR und DN-202WT mit den mitgelieferten Netzadaptern richtig mit den Steckdosen verbunden sind.Stellen Sie sicher, dass sich das DN-202WR und DN-202WT innerhalb von 100 Fuß (30,5 Meter) voneinander befinden.Entfernen Sie möglichst alle Hindernisse zwischen dem DN-202WR und dem DN-202WT.Versuchen Sie, möglichst alle Geräte in der Nähe, die auf einer Frequenz von 2,4 GHz übertragen, zu entfernen oder abzuschalten. Diese Geräte können Störungen verursachen.		Setup

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät DN-202WR in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden:

inMusic GmbH

Harkortstrasse 12 - 32

40880 Ratingen

GERMANY
