MODE D'EMPLOI ACCESSOIRE TRANCHE-BORDURE HUSQVARNA

FR Manuel d'utilisation

AVERTISSEMENT! Le tranche-bordure peut être dangereux! Une utilisation négligée ou incorrecte peut entraîner des blessures graves, voire mortelles pour l'utilisateur ou d'autres personnes.

Lire attentivement le manuel d'utilisation et assimiler son contenu avant d'utiliser la machine.

Toujours porter:

• Un casque de protection en cas de risque de chute d'objets. Des protège-oreilles
• Des lunettes de protection homologuées

Régime max. de l'arbre sortant, tr. min.

Ce produit est conforme aux directives CE en vigueur.

Attention aux objets projetés et aux ricochets.

Attention à la lame en rotation. Surveiller les pieds et les mains.

Attention! La lame continue à tourner, même après l'arrêt du moteur.

Lorsque le moteur est arrêté, arrêtez la lame en l'amenant en contact avec le sol.

Indiquez le sens de rotation.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approchent à moins de 15 mètres pendant le travail.

Flèches indicatrices indiquant les limites pour l'emplacement de la fixation de la poignée.

Toujours porter des gants de protection homologués.

Porter des bottes solides et antidérapantes.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Contrôles et/ou entretiens doivent être effectués avec le moteur arrêté et le contacteur d'arrêt en position STOP.

Toujours porter des gants homologués.

La machine demande un entretien régulier.

Contrôle visuel.

Toujours porter des lunettes de protection homologuées.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect.

Lire attentivement le manuel d'utilisation et assimiler son contenu avant d'utiliser la machine.

Ces instructions sont un complément au manuel qui accompagne la machine. Pour les autres instructions, se reporter au manuel d'utilisation de la machine.

Avertissement!

Eneldom, la conception d'origine de la machine ne doit être modifiée sans l'accord du fabricant. Toujours utiliser des pièces de rechange d'origine. Des modifications et/ou des pièces non autorisées peuvent entraîner des blessures graves, voire mortelles, pour l'utilisateur ou d'autres personnes.

Avertissement!

Cet accessoire ne peut être utilisé que pour les débroussailleuses/coupe-bordures auxquels il est expressément destiné. Voir la section "Accessoires homologués" au chapitre Caractéristiques techniques dans le manuel d'utilisation de la machine.

La machine sert uniquement à couper les cordures de pelouses.

Explication des symboles

Symboles 10

Sommaire

Sommaire 11

Consignes de sécurité

Équipement de protection personnelle 12 Dispositifs de sécurité de la machine 12 Consignes générales de sécurité 13 Instructions générales de travail 13 Techniques de travail de base 14

Quels sont les éléments du kit coupe-bordure ? 15

Montage

Montage de l'engrenage angulaire 16

Montage de la lame 16

MARCHE Et ARRET

Contrôles avant le démarrage 16

Entretien

Engrenage angulaire 17

Lubrification de l'arbre couple d'entraînement 17

Réglage de la profondeur de coupe du tranche-bordure... 17

Schéma d'entretien 17

Caractéristiques techniques 17

Information importante

• Lors de l'utilisation du tranche-bordure, un équipement de protection personnelle est utilisé. L'équipement de protection personnelle n'élimine pas les risques d'accidents, mais réduit toutefois la gravité des blessures en cas d'accident.

Dispositifs de sécurité de la machine

Ce chapitre décrit les dispositifs de sécurité de la machine, leur fonction ainsi que les contrôles et entretiens à effectuer pour s'assurer de leur bon fonctionnement (se référer au chapitre "Quels sont les composants?" pour connaître l'emplacement de ces dispositifs sur la machine).

Avertissement!

Ne jamais utiliser la machine si les dispositifs de sécurité sont défectueux.

Suivre les instructions de contrôle, d'entretien et de maintenance listées dans ce chapitre.

Protège-lame

Cette protection a pour but d'empêcher la projection d'objets détachés vers l'opérateur. Il empêche également l'utilisateur d'entrer en contact avec l'outil de coupe.

S'assurer que le protège-lame n'est pas endommagé ou fissuré. - Remplacer le protège-lame en cas de chocs ou de fissurations. - Toujours utiliser le protège-lame recommandé dans les "Caractéristiques techniques" dans le manuel d'utilisation de la machine, pour l'équipement de coupe.

Équipement de coupe

La lame est conçue pour supporter les charges entrainées par la coupe des cordures de pelouse.

Contre-écrou

Le contre-écrou retient l'équipement de coupe à l'arbre sortant.

Équipement de coupe

Deux règles fondamentales:

1. Utiliser uniquement l'équipement de coupe avec le protège-lame recommandé. Se reporter au chapitre "Caractéristiques techniques" dans le manuel d'utilisation de la machine.
2. S'assurer que l'équipement de coupe n'est pas endommagé ou fissuré. Toujours replacer un équipement de coupe endommagé.

Avertissement!

Toujours arrêter le moteur avant de débuter les travaux sur l'équipement de coupe. Le moteur continue à tourner même après relâchement de l'accélérateur. S'assurer que la lame est entièrement immobilisée etzheimer le cable de la bougie d'allumage avant d'effectuer des travaux sur l'équipement de coupe.

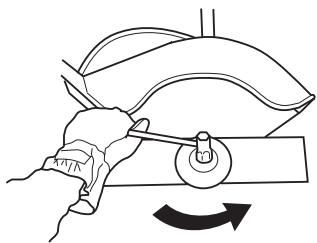

Contre-écrou

• Se protéger la main lors du montage, se servir du protège-lame comme protection lors du serrage avec la clé à douille. Serrage de l'écrou dans le sens contraire au sens de rotation. Desserrage de l'écrou dans le sens de rotation. (IMPORTANT! L'écrou est filtre à gauche).
• Serrer l'écrou à l'aide de la clé à douille, 35-50 Nm (3,5-5 kpm).

Important!

L'usure du verrouillage nylon du contre-écrou ne doit pas être telle qu'il peut se visser à l'aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après l'avoir resserré une dizaine de fois.

Avertissement!

Ne jamais utiliser la machine si le dispositif de sécurité est défectueux. Contrôler et effectuer l'entretien du dispositif de sécurité en suivant les indications de ce chapitre. Si l'un des contrôles de la machine n'est pas satisfaisant, contacter un atelier de service.

Avertissement!

Un équipement de coupe défectueux augmente les risques d'accidents.

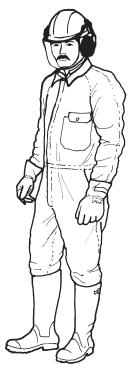

Protection personnelle

• Toujours porter des bottes ainsi que l'équipement de protection indiqué au chapitre "Equipement de protection personnelle" dans le manuel d'utilisation de la machine.
• Toujours porter des vêtements de travail et des pantalons longs résistants.
• Ne jamais porter des vêtements amples ou des bijoux.
• La longueur des cheveux ne doit pas dépasser les épaules.

Consignes de sécurité pour l'entourage

• Ne jamais laisser un enfant utiliser la machine.
• S'assurer qu'aucune personne ne s'approche à moins de 15 m pendant le travail.
• Ne jamais laisser d'autres personnes utiliser la machine avant d'avoir vérifié que le contenu du manuel d'utilisation a été assimilé par ces personnes.

Consignes de sécurité avant la mise en service

• Inspecter la zone de travail. Enlever tout objet traînant par terre, tels que cailloux, débris de verre, clous, fil de fer, ficelle etc., pouvant être projetés ou s'enrouler autour de la lame ou dans le protège-lame.
• Maintenir les enfants, animaux, spectateurs et aides à 15 m (50 pieds) de la zone de travail. Stopper la machine immédiatement si celui'un s'approche.
• Contrôler toute la machine avant de la dette en service. Remplacer les pièces endommagées. S'assurer que le carburant ne fuit pas et que toutes les protections et carters ne sont pas endommagés et correctement fixés. Vérifier toutes les vis et écrous. S'assurer que la lame n'est pas endommagée ou fissurée. S'assurer que le protégelame est monté et en bon état.

• S'assurer que la lame et le protège-lame sont correctement fixés.
• Pendant le réglage du carburateur, s'assurer que la lame est en contact avec le sol et que personne ne se trouve à proximité.
• S'assurer que la lame s'arrête toujours au ralenti.
• S'assurer que la poignée et le dispositif de sécurité sont en bon état. Ne jamais utiliser la machine avec une pièce manquante ou ayant été modifiée. Utiliser la machine uniquement pour les travaux auxquels elle est destinée.

Information importante

• Ce chapitre décrit les consignes de sécurité de base pour travailler avec un tranche-bordure.
• Dans l'éventualité d'une situation rendant le travail incertain, consulter un expert. S'adresser au revendeur ou à l'atelier de service.
• L'utilisateur doit éviter les utilisations pour lesquelles il n'est pas qualifié.

Consignes de sécurité de base

1. Inspecter les environs:
2. Afin de s'assurer que ni personnes, ni animaux ou autres facteurs ne peuvent entraver le contrôle de la machine.
3. Afin d’éviter que des personnes ou des animaux n’entrent en contact avec l’équipement de coupe ou avec d’éventuels objets projetés par l’équipement de coupe.
4. IMPORTANT! Ne jamais utiliser une machine en l'absence de possibilités d'appeler au secours en cas d'accident.
5. Eviter d'utiliser la machine en cas d'intempêtes. Par exemple, en cas de brouillard épais, fortes pluies, vents forts, grands froids, etc. Ce type d'intempêtes, notamment le verglas, peut rendre les conditions de travail dangereuses.
6. S'assurer de pouvoir marcher et se tenir debout de manière sûre. Lors des déplacements inattendus, prendre garde aux obstacles eventuels (racines, cailloux, branches, fossés, etc). Faire preuve de beaucoup de prudence lors du travail sur des terrains en pente.
7. Arrêter le moteur pour se déplacer.
8. Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

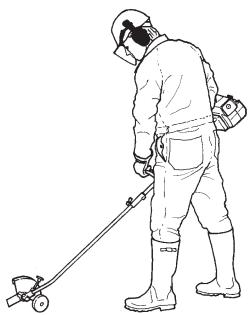

Consignes de sécurité pendant le travail

• Toujours adopter une position de travail sûre et stable.
• Toujours tenir la machine à deux mains. Porter la machine sur le côté droit du corps. Garder les mains et les pieds à l'écart de la lame lorsqu'il moteur tourne.
• Après l'arrêt du moteur, garder les mains et les pieds éloignés de la lame, jusqu'à l'arrêt complet de cette-ci.
• Le moteur doit toujours tourner à plein régime pour couper les cordures de pelouse.

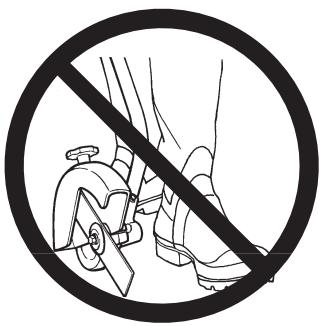

• Toujours maintenir la lame à proximité du sol.
• Faire tourner le moteur au ralenti après chaque étape de travail. Une période prolongée de plein régime alors que le moteur n'est soumis à aucune charge (c'est-à-dire résistance exercée sur le moteur par l'intermédiaire de l'équipement de coupe) peut endommager sérieusement le moteur.
• Être particulièrement vigilant au moment de ramener le tranche-bordure vers soi pendant le travail.
• En cas de fortes vibrations, arrêtez la machine. Débranchez le câble d'allumage de la bougie. S'assurer que la machine n'est pas endommagée. Réparez les avaries éventuelles.

Avertissement!

Il arrive que l'herbe s'accroche au protégelame et à la lame. Toujours arrêter le moteur avant de nettoyer la machine.

Avertissement!

Attention aux objets projetés. Toujours porter une protection des yeux.

Ne jamais se pencher sur la lame ou le protège-lame. Des pierres, déchets ou autres objets peuvent être projetés dans les yeux, provoquant des blessures graves, voire la cécité.

Maintenez autrui à distance. Enfants, animaux, spectateurs et aides doivent être maintenus à une distance de sécurité de 15 m (50 pieds). Arrêtez immédiatement la machine si quelqu'un s'approche.

Après l'utilisation, l'engrenage angulaire peut demeurer chaud pendant un certain temps. Risque de brûlures légères en cas de contact.

Consignes de sécurité après le travail

• Avant de nettoyer, réparer ou inspecter la machine, s'assurer que la lame est entièrement arrêtée. Débrancher le câble d'allumage de la bougie.
• Toujours porter des gants de protection pour réparer le tranche-bordure.
• Ranger la machine hors de portée des enfants.
• Toujours utiliser des pièces de rechange d'origine pour réparer la machine.

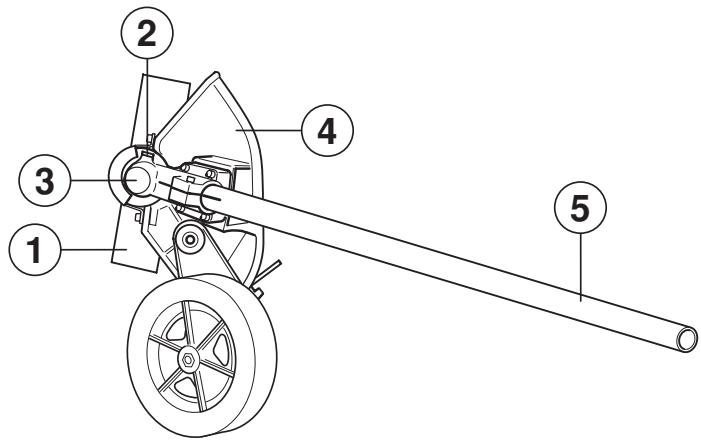

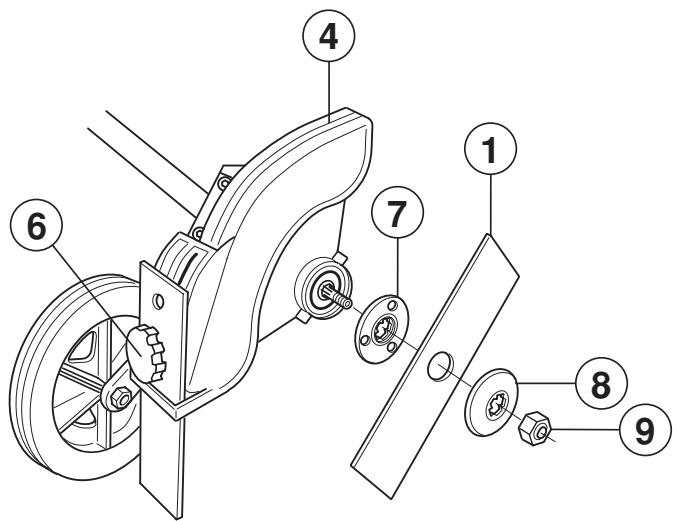

Quels sont les éléments du kit coupe-bordure?

1. Lame
2. Arrivée de lubrifiant
3. Engrenage angulaire
4. Protège-lame
5. Tige
6. Contre-écrou
7. Bride d'arrêt
8. Trous d'entraînement
9. Vis de verrouillage
10. Manuel d'utilisation

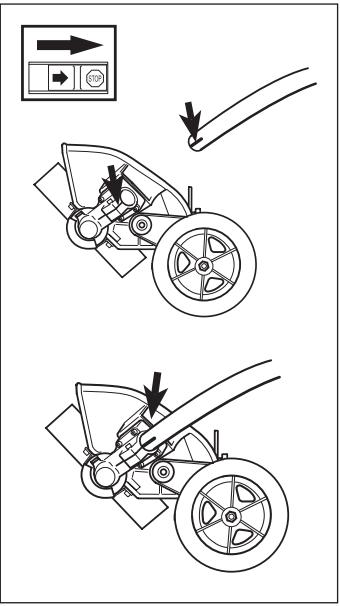

Montage de l'engrenage angulaire

• Monter l'engrenage angulaire sur la tige. Tourner la lame pour que l'arbre s'enclenche dans l'engrenage angulaire.
• Placer l'engrenage angulaire pour faire correspondre la rainure avec le trait de la tige.
• Serrer entièrement la vis.

Montage de la lame

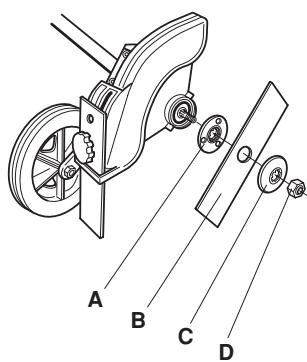

Pour monter la lame, procéder comme suit:

1. Monter le toc d'entraînement (A) sur l'arbre sortant. S'assurer que le bord PENÉTRANT dans le trou de la lame est monté vers le haut.
2. Stabiliser la lame en introduisant la goupille d'arrêt dans le trou situé derrière le protège-lame, de telle sorte qu'elle pénétre aussi dans le trou correspondant du toc d'entraînement.
3. Placer la lame (B) sur le toc d'entraînement.
4. Monter la bride d'arrêt (C) de telle sorte que son bord extérieur repose contre la lame.
5. Monter le contre-écrou (D). IMPORTANT: le contre-écrou est filtre à gauche. Couple de serrage du contre-écrou: 35-50 Nm.
6. Retirer la goupille d'arrêt

IMPORTANT! Ne pas oublier désteroler la goupille d'arrêt avant d'utiliser la machine.

AVERTISSEMENT!

Ne jamais utiliser la lame si le protège-lame n'est pas monté.

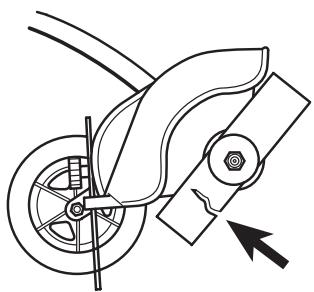

Contrôles avant le démarrage

Pour plus de sécurité, suivre les recommandations ci-dessous:

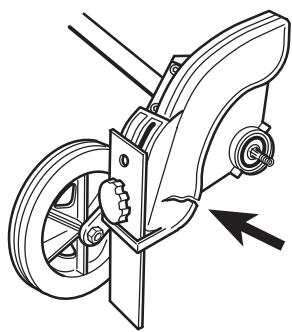

• Contrôler la bride d'arrêt pour détecter d'éventuelles fissures dues à l'usure ou à un serrage trop fort. En cas de fissures, remplacer la bride d'arrêt. S'assurer que le contre-écrou n'a pas perdu sa capacité de blocage. Le contre-écrou doit résister à 1,5 Nm au moins. Couple de serrage du contre-écrou : 35-50 Nm.
• Contrôler la lame et le protège-lame afin de détecter d'éventuels dommages ou fissures. Remplacer la lame ou le protège-lame en cas de chic ou de fissures.

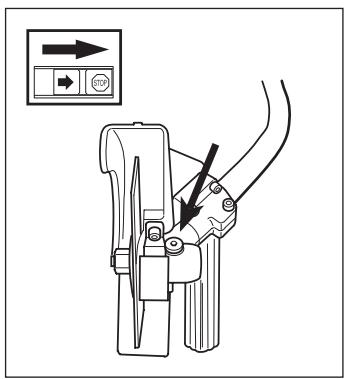

Engrenage angulaire

L'engrenage angulaire est enduit à l'usine de la quantité de graisse nécessaire. Toutefois, avant d'utiliser la machine, il convient de s'assurer que l'engrenage angulaire est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale.

En général, il n'est pas nécessaire de rechanger le lubrifiant du carter, sauf en cas de réparations.

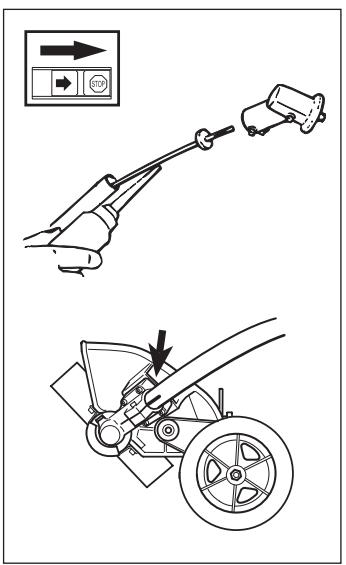

Lubrification de l'arbre couple d'entraînement

À l'intérieur du tube de l'arbre d'entraînement du tranche-bordure se trouve un arbre d'entraînementouple. Il convient de lubrifier cet arbreouple toutes les 30 heures de service. Desserrer les deux vis de l'engrenage angulaire, puis démonter celui-ci. Il est facile d'extraire l'arbre couple du tube d'arbre, en le saissant fermement par l'extrémité. Lubrifier l'arbre couple sur toute sa longueur, puis le réinsérer dans le tube de l'arbre d'entraînement. En insérant l'arbre couple, le tourner pour qu'il se positionne correctement en fonction de l'engrenage. Remonter l'engrenage angulaire, resserer les deux vis.

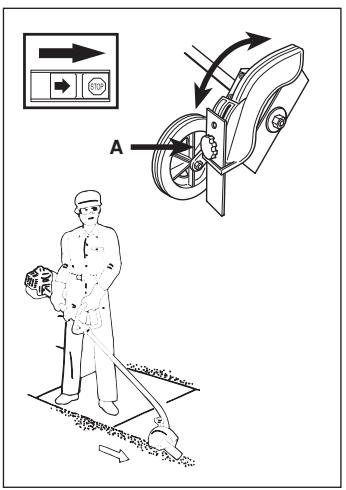

Réglage de la profondeur de coupé du tranche-bordure

Avant de commencer, il faut régler la profondeur de coupe.

• Desserrer la vis de blocage (A), tourner le protège-lame (B) en faisant aller et venir la vis de blocage. Pour augmenter la profondeur de coupe, déplacer la vis vers l'avant (depuis la machine). Pour diminuer la profondeur, déplacer la vis vers l'arrière (vers la machine).
• Régler la profondeur souhaitée.
• Serrer la vis de blocage.

Avertissement!

Toujours porter la machine à droite du corps. Toujours porter des lunettes de protection, des pantalons longs et des chaussures solides pour travailler avec la machine. Inspector les environnements et s'assurer qu'aucune personne ou animal se trouve dans la zone de travail ou risque d'être blessé par un objet projeté par la machine. Ne pas mettre le plein régime tant que la lame n'a pas commencé son travail au sol.

Quelques instructions générales d'entretien sont données ci-dessous. Pour plus d'informations, contacter l'atelier de service.

Contrôles quotidiens

1. S'assurer que la lame ne tourne pas lorsque le moteur tourne au ralenti.
2. S'assurer que le protège-lame n'est pas endommagé et ne présente aucune fissuration. Remplacer le protège-lame en cas de chocs ou de fissurations.
3. S'assurer que la lame est intacte et qu'elle n'est pas fissurée. Si nécessaire, remplacer la lame. 4 Vérifier le serrage du contre-écrou.

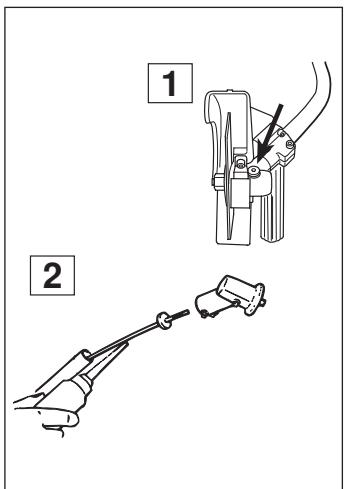

Contrôles hebdomadaires

1. S'assurer que l'engrenage angulaire est au 3/4 rempli de graisse. Si nécessaire, effectuer un replissage d'appoint avec une GRAISSE SPECIALE.
2. L'arbre moteur courbé doit être graissé après 30 heures d'utilisation ou plus fréquemment.

Caracteristique techniques

Poids, kg 1,6

Longueur de couteau 195 mm

Trou central, couteau 1'' = 25,4 ~mm

Régime, couteau 7140 r/min
