Type de produit	Perceuse à diamant électrique
Marque	Husqvarna
Modèle	DM 340
Poids	14 kg
Puissance nominale	3300 W
Tension nominale	230 V
Courant nominal	16 A
Diamètre maximal de trépan	400 mm (16 pouces)
Filetage de broche	G 1 1/4"
Raccord d'eau	G 1/4"
Pression d'eau max.	8 bar
Vitesse de perçage (charge) - 1ère vitesse	240 tr/min
Vitesse de perçage (charge) - 2ème vitesse	530 tr/min
Vitesse de perçage (charge) - 3ème vitesse	915 tr/min
Niveau de puissance sonore	97 dB(A)
Niveau de pression acoustique	88 dB(A)
Fonctions spéciales	SoftStart™, SmartStart™, Elgard™, régulation du régime
Refroidissement	Par eau
Protection	Disjoncteur de fuite à la terre, protection contre les surcharges
Alimentation électrique	Monophasé, 230 V
Utilisation	Forage dans béton, brique, pierre
Entretien	Remplacement huile boîte vitesses toutes les 400 h, balais charbon réguliers
Accessoires inclus	Disjoncteur de fuite à la terre, clé plate 32 mm, manuel d'utilisation

FOIRE AUX QUESTIONS - DM 340 HUSQVARNA

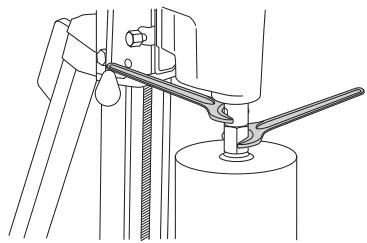

Comment changer le foret de la perceuse DM 340 ?

Débranchez d'abord la machine. Utilisez deux clés plates (24 mm et 32 mm) pour dévisser l'ancien foret. Appliquez de la graisse résistante à l'eau sur le filetage du nouveau foret, puis vissez-le solidement.

Quelle est la puissance de la DM 340 ?

La perceuse Husqvarna DM 340 a une puissance nominale de 3300 W sous une tension de 230 V et un courant de 16 A.

Quels diamètres de foret peut-on utiliser ?

La DM 340 accepte des forets jusqu'à 400 mm (16 pouces) de diamètre. Les vitesses recommandées dépendent de la taille : 200-400 mm en 1ère vitesse, 100-200 mm en 2ème, et 50-100 mm en 3ème.

Comment démarrer la perceuse en douceur ?

La fonction SoftStart™ limite le courant au démarrage pour une montée en vitesse progressive en environ 3 secondes. Il suffit d'appuyer sur l'interrupteur ON/OFF.

Que faire si le moteur se met à pulser ?

C'est la protection Elgard™ qui agit en cas de surcharge. Réduisez la charge appliquée ; si le foret est coincé, la machine s'arrête. Pour réinitialiser, éteignez puis rallumez l'appareil.

Quel entretien quotidien est nécessaire ?

Vérifiez que toutes les vis sont serrées, testez le bon fonctionnement de l'interrupteur, nettoyez l'extérieur et les ouvertures de refroidissement, et inspectez le câble d'alimentation.

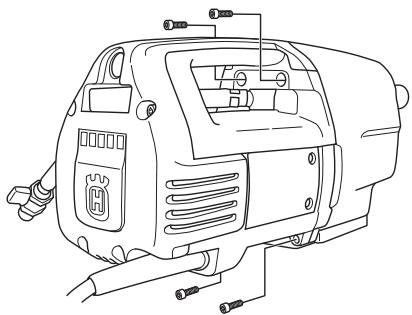

Comment remplacer l'huile de la boîte de vitesses ?

L'huile doit être changée toutes les 400 heures. Démontez le moteur de la boîte, videz l'ancienne huile, puis remplissez avec environ 0,5 L d'huile de transmission type STATOIL SYNTOL 75W-90 ou équivalent.

Quels équipements de sécurité sont obligatoires ?

Portez toujours un casque, des protecteurs d'oreilles, des lunettes ou visière, un masque respiratoire, des gants solides, des vêtements ajustés et des bottes à coquille d'acier.

Puis utiliser la perceuse sans eau ?

La DM 340 est conçue pour un refroidissement par eau. Utilisez un foret adapté au perçage à eau ou à sec, mais le refroidissement à l'eau est recommandé pour les forages prolongés.

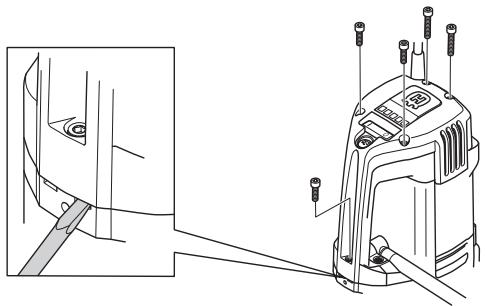

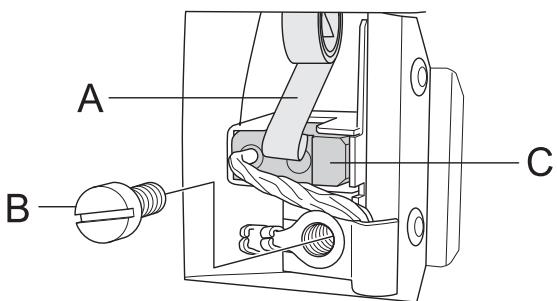

Comment remplacer les balais de charbon ?

Dévissez le capot d'inspection, écartez le ressort, retirez l'ancien balai, insérez le nouveau avec le fil en cuivre vers la boîte d'engrenages, puis remontez. Faites tourner la machine à vide 10 minutes pour roder.

MODE D'EMPLOI DM 340 HUSQVARNA

Manuel d'utilisation

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Bedienungsanweisung

Symboles sur la machine:

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant cause des blessures graves voire mortelles à l'utilisateur et aux autres personnes générées.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujoursutiliser:

Casque de protection homologué
- Protecteurs d'oreilles homologues
Lunettes protectrices ou visiere
- Masque respiratoire

Ce produit est conforme aux directives CE en vigueur.

Marquage environnemental. Ce symbole figurant sur le produit ou sur son emballage indique que ce produit ne peut pas etre traité comme déchet menager. Il doit etre collecte et amene a une installation de recupération appropriee de déchets d'equipements électriques et Electroniques.

En veillant à ce que ce produit soit correctement éliminé, vous pouvez contributor à prévenir les conséquences négatives potentielles sur l'environnement et les hommes, qui pourrait sinon être le résultat d'un traitement incorrect des déchets de ce produit.

Pour des informations plus détaillées sur le recyclage de ce produit, contactez votre commune ou le magasin où vous avez acheté le produit.

En cas de forage au plafond, s'assurer que l'eau ne risque pas de couler dans la machine. Utiliser un collecteur d'eau adapté.

Les autres symboles/autocollants
presents sur la machine concernent des exigences de certification spécifique à certains marchés.

Symboles dans le manuel:

Les contrôles et/ou les entretiens doivent être effectuels avec le moteur à l'arrêt et la prise électrique debranchée.

Toujours porter des gants de protection homologues.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protecrices ou une visiere.

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: 16
Symboles dans le manuel: 16

SOMMAIRE

Sommaire 17

PRÉSENTATION

DM 340 18

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la perceuse? 19

INSTRUCTIONS DE SECURITE

Mesures à prendre avant d'utiliser une perceuse neue 20
Équipement de protection personnelle 20
Instructions generales de sécurité 21
Méthodes de travail 22
Euplement de securite de la machine 23

DÉMARRAGE ET ARRÊT

Avant de démarrer la machine 24
Demarrage 24
Arrêt 24

ENTRETIEN

Généralités 25
Remplacement du foret 25

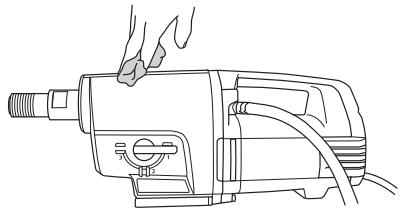

Nettoyage 25
Alimentationélectrique 25
Remplacement de I'huile de la boite de vitesses 25
Remplacement des balais de charbon 26

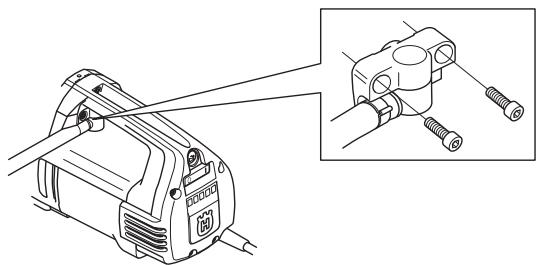

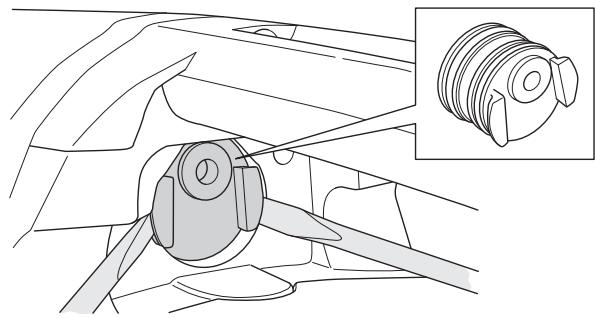

Remplacement du support de joint 26
Entretienquotidien 26
Réparations 26

CHARACTERISTIQUES TECHNIQUES

Assurance de conformité UE 28

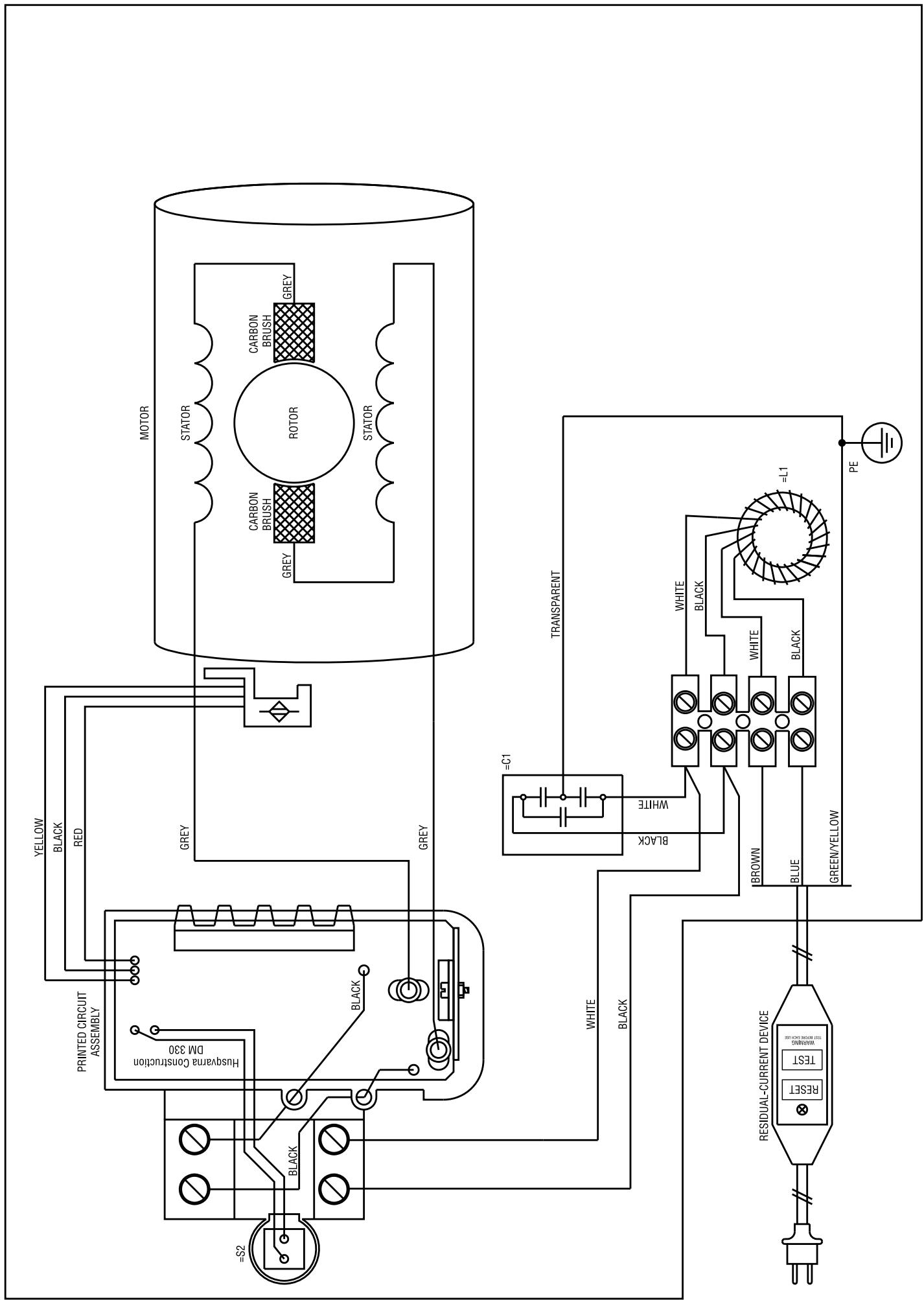

SCHEMA ÉLECTRIQUE

DM 340

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propretaire.

L'achat de l'un des nos produits garantit une assistance professionnelle pour l'entretien et les réparations. Si la machine n'a pas été achetée chez l'un de nos revendeurs autorisés, demandez l'adresse de l'atelier d'entretien le plus proche.

Husqvarna Construction Products travaillé constamment à améliorer la construction de ses produits. Husqvarna se réserve donc le droit de procéder à des modifications de construction sans avis préalable et sans autres engagements.

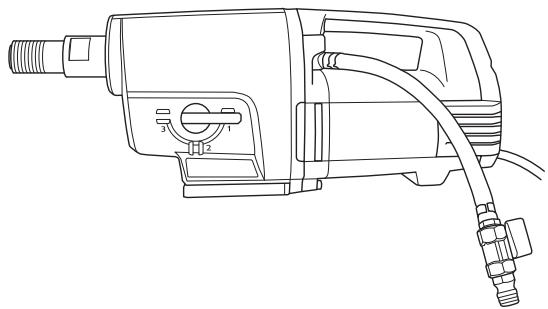

• DM 340 est une perceuse électrique destinée au forage dans du béton, de la brique ou divers autres matériaux à base de pierre.
  La perceuse est constituée de modules et facile à monter.
• La machine est équipée d'un raccordement d'eau, pouvant pivoter sur 180 degrés pour en faciliter l'utilisation.

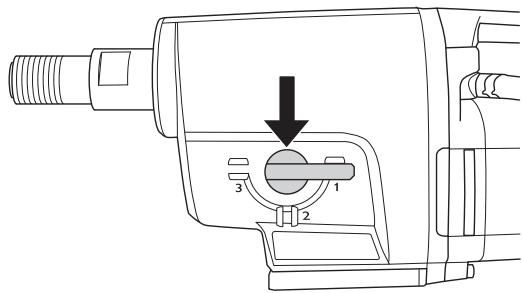

• DM 340 présente trois plages de régime pour les perçages jusqu'à 400 mm.
  La machine comporte une boîte de vitesses refroidie par eau avec un conducteur qui traverse l'arbre de la broche.
• La machine est équipée de LED indiquant la puissance de sortie. Ainsi, vous pouvez toujours obtenir la puissance de sortie maximale sans endommager la machine.

La perceuse est équipée de Softstart™, Smartstart™, Elgard™ et d'une régulation du régime.

SoftstartTM

Softstart™ est un limiteur de courant électronique permettant un démarrage en douceur. La vitesse maximale est atteinte environ trois secondes après le démarrage de la machine.

SmartstartTM

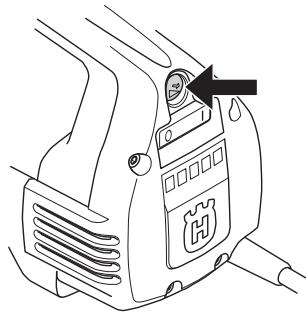

Quand on appuie sur le bouton Smartstart™, la vitesse est réduite. En mode Smartstart™, la machine a moins de puissance jusqu'à ce que l'on appuie de nouveau sur le bouton. Ces fonctions sont extrémement pratiques pour percer un trou de guidage.

ElgardTM

ElgardTM est une protection électronique contre les surcharges. Il prend en considération des facteurs comme la tension nominale de l'appareil et la température ambiente. Ainsi, vous pouze toujours Broker la puissance de sortie maximale sans endommager la machine.

Lorsque le moteur est trop sollicité, il se met à pulser grâce à la protection contre les surcharges. En réduisant alors la charge, le moteur revient à un régime normal. En cas de forte sollicitation de la machine ou si le foret est coincé, la protection contre les surcharges coupe le courant.

Réinitialiser la machine en éteignant l'appareil et en le rallumant. Si le foret est coince, l'accoulement à glissement mécanique protège la boîte de vitesses avant que la protection contre les surcharges ne coupe le courant.

Régulation du régime

Grçá à la fonction de régulation du régime, la machine a un régime de ralenti limité. Cela permet un refroidissement plus efficace de la machine au ralenti.

Ergonomie

La poignée de transport facilité le transport de la machine et en facilité le montage sur le bâti.

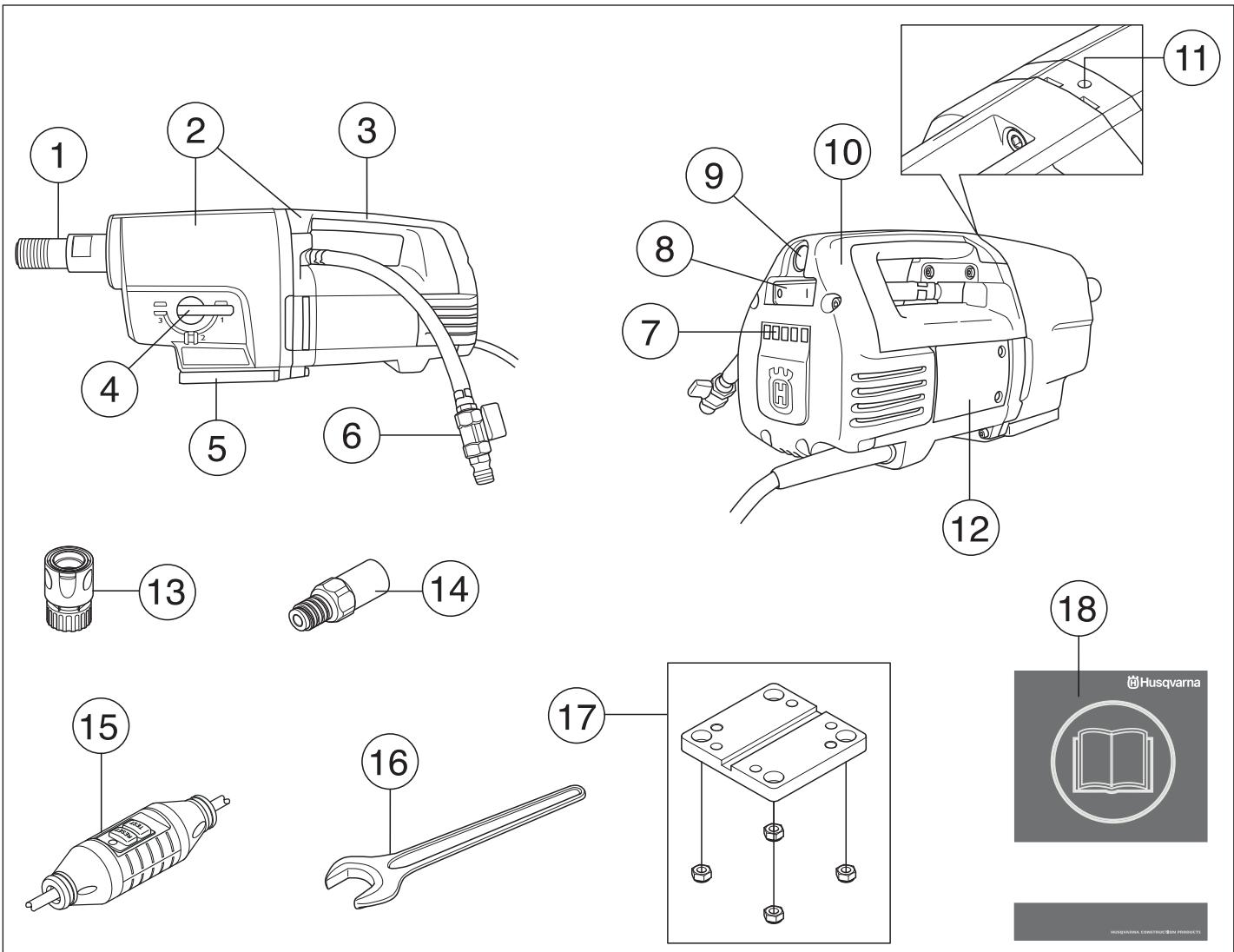

Quels sont les composants de la perceuse?

1 Broche
2 Moteur et boite de vitesses
3 Poignée pour le transport
4 Sélecteur de vitesse
5 Montage rapide, pour bâti Husqvarna
6 Raccord de l'eau
7 LED pour indication de la puissance fournie
8 Interrupteur
9 SmartstartTM

10 Capot de contrôle
11 Orifice d'évacuation
12 Point d'inspection
13 Raccord de jonction (accessoire)
14 Adaptateur (accessoire)

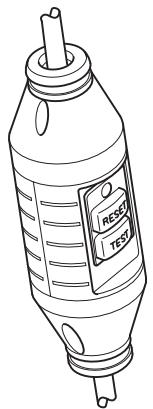

15 Disjoncteur de fuite à la terre
16 Clé plate, 32 mm
17 Montage moteur, bati
18 Manuel d'utilisation

Mesures à prendre avant d'utiliser une perceuse neuve

• Ne travailliez pas avec la perceuse sans avoir lu et compris au préalable le contenu de ce manuel d'utilisation.
• DM 340 est une perceuse électrique destinée au forage dans du béton, de la brique ou divers autres matériaux à base de pierre.
  La machine est conçue pour des applications industrielles et destinée à des opérateurs experimentés. Toute autre utilisation est considérée comme contraire à l'utilisation prévue.

Utilisez toujours vous bon sens

Il est impossible de prévoir toutes les situations que vous pouvez rencontres lorsque vous utilisez une perceuse. Soyez toujours prudent et utilisez votre bon sens. Evitez les situations que vous n'êtes pas sur de maîtriser. Si, après avoir lu ces instructions, vous n'êtes toujours pas sur de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N'hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l'utilisation de la perceuse. Nous sommes à votre disposition et vous conseillons volunteers pour vous aider à<mieux utiliser vosperceuse en toute sécurité.

Laissez au revendeur Husqvarna le solein de contrôle régulierrement la perceuse et d'effectuer les réglages et les réparations nécessaires.

Husqvarna Construction Products travaille constamment à améliorer la construction de ses produits. Husqvarna se réserve donc le droit de procéder à des modifications de construction sans avis préalable et sans autres engagements.

Toutes les informations et toutes les données indiquées dans ce manuel d'utilisation étaient valables à la date à laquelle ce manuel a été porté à l'impression.

AVERTISSEMENT! Ne jamais modifier, sous chaque prétexte, la construction initiale de la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pieces d'origine. Toute modification non autorisée et/ou toutemploi d'accessoires non homologués peuvent provoquer des accidents graves voire mortels pour l'utilisateur et les autres.

AVERTISSEMENT! L'utilisation de produits tels que des ciseaux, des disques, des forets, des disques fins ou des formes peut générer de la poussière et des vapeurs pouvant contir des substances chimiques toxiques. Vérifiez la composition du matériel avec lequel vous travailliez et portez un masque respiratoire adapté.

Équipement de protection personnelle

AVERTISSEMENT! Un équipement de protection personnelle homologué doit impératifement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirir un équipement ajustat.

Casque de protection
- Protecteur d'oreilles
Lunettes protectrices ou visiere

• Masque respiratoire

Gants solides permettant une prise sure.

• Vêtements comforts, robustes et serrés qui permettent une liberté totale de mouvement.

• Bottes avec coquille en acier et semelle antidérapante.

• Une trousse de premiers secours doit toujours être disponible.

Instructions générales de sécurité

AVERTISSEMENT! Lire toutes les consignes et instructions de sécurité. Le non-respect des consignes et instructions peut provoquer une électrocution, un incendie et/ou des blessures graves.

Sécurité dans l'espace de travail

• Maintenir un espace de travail propre et bien éclairé. Les espaces enconnrés ou sombres exposent à des accidents.
• Ne pas utiliser de machines à usiner dans des atmosphères explosives, en présence de liquides, de gaz ou de poussières inflammables par exemple. Les machines à usiner provoquent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
• Des personnes ou des animaux peuvent détourner l'attention de l'opérateur et l'amener à perdre le contrôle de la machine. C'est pourquoi l'opérateur doit toujours être attentif et concentré sur son travail.
• Ne pas travailler par mauvais temps: brouillard écais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est fatiguant et peut créé des conditions de travail dangereuses telles que le verglas.
• Ne jamais commencer à travailler avec la machine sans avoir le champ libre et les pieds bien d'aplomb. Identifier les obstacles eventuels dans le cas de déplacement inattendu. S'assurer qu'aucun matériel ne risque de tomber et de provoquer des blessures ou des dommages lors de travail avec la machine.
• Contrôlez toujours la partie arrêté de la surface traversée par le trépan. Délimitez la zone de travail et vérifie que personne ne peut être blessé ni aucun matériel endommagé.

Sécurité électrique

AVERTISSEMENT! Il existe toujours un risque de chocol avec les machines électriques. Évitez de travailler par mauvais temps ainsi que tout contact du corps avec du métal/un parafoudre. Suivez toujours les instructions du manuel d'utilisation pour éviter tout dommage.

AVERTISSEMENT! Ne lavez pas la machine avec de l'eau. Elle peut en effet s'infiltrer dans le système électrique ou le moteur et ainsi endommager la machine ou provoquer un court-circuit.

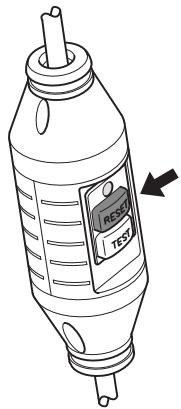

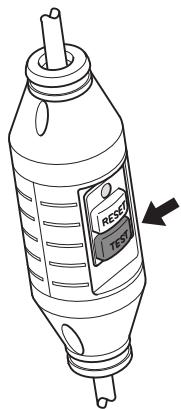

• Ne jamais utiliser l'outil sans le disjoncteur de fuite à la terre livré avec l'outil.
  La machine doit être branchée à une prise de terre.

• Contrôler que la tension secteur est conforme aux indications sur la plaque de la machine.

• Contrôler que le cable et la rallonge sont entiers et en bon état. Utilisez une rallonge prévue pour une'utilisation à l'extérieur.

• Ne jamais utiliser la machine si tout cable ou bouchon est endommagé. Il convientès lors de la confier à un atelier d'entretien agréé.
• N'utilise pas la rallonge lorsqu'elle est envroulée afin d'eviter toute surchauffe.
• Ne jamais porter la machine par le cable et ne jamais débrancher la prise en tirant sur le cable.
• Conserver tous les cables et toutes les rallonges loin de l'eau, de l'huile et des bords tranchants. Veiller à ce que le cable ne soit pas coincidence dans des portes, des clôtres ou autres équipements similaires. Des objets pouraient alors être sous tension.
• Le système d'eau refroidit le foret avec de l'eau propre. Il convient de ne pas exposer la machine à usiner à davantage d'humidité que celle déjà fournie par le système à eau. S'assurer que de la boue n'entre pas dans la machine.
• Il convient de protégger la machine à usiner de la pluie. L'infiltration d'eau dans une machine à usiner augmente le risque d'électrocution.
• Veiller à avoir le cable derrière soi lors de l'utilisation de la machine pour ne pas risquer de l'abîmer.

Sécurité du personnel

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".
- Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affector l'acuité visuelle, le jugement ou la maitrise du corps.
- Évitez tout démarrage intempestif. Vérifier que l'interrupteur est en position OFF avant de brancher la machine au bloc d'alimentation. Le fait de garder le doigt sur l'interrupteur pendant le transport des outils ou le branchement des machines alors que l'interrupteur est en position ON exposant à des accidents.
- Retirez toute clé ou clavette de calage avant de mettre la machine à usiner sous tension. Une clé ou une clavette reliée à une piece mobile de la machine à usiner peut entraîner des blessures corporelles.
- Ne jamais laisser d'autres personnes utiliser la machine sans s'être assure du préalable que ces personnes ont bien compris le contentu du mode d'emploi.
- Attention! Les habits, les cheveux longs et les bijoux peuvent se coincer dans les parties en mouvement.
- Tenez-vous àonne distance du trépan quand le moteur tourne.
- Vérifiez qu'aucun tuyau ni cable électrique ne traverse la zone de travail.
- Ne laissiez jamais la machine sans surveillance avec le moteur en marche.
- Débranche toujours la machine en cas d'interruption prolongée du travail.
- Ne travailliez jamais seul, mais toujours avec une personne à proximé. Cette personne peut aider à monter la machine, mais aussi intervenir en cas d'accident.

Utilisation et entretien

• Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
• Les contrôles et/ou les entretiens doivent être effectués avec le moteur à l'arrêt et la prise électrique débranchée.
• Ne pas utiliser la machine à usiner si l'interrupteur ne permet pas la mise sous tension ou l'arrêt. Toute machine à usiner impossible à commander avec l'interrupteur est dangereuse et doit être réparée.
• Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modele original.
• Ne sollicitez pas la machine excessivement. Une surcharge peut endommager la machine.
  Utilisez toujours des outils aiguisés et propres pour augmenter la sécurité pendant le travail.
  Assurez-vous que toutes les pieces sont en etat de fonctionnement et que tous les éléments de fixation sont correctement serrés.

Transport et rangement

Pour éviter d'endommager la perceuse et le foret, ne stockez ni ne transportez la perceuse avec le trépan monté.
- Stockez la perceuse dans un endroit verrouillable à clé, de façon à ce qu'elle soit inaccessible aux enfants ainsi qu'aux personnes non autorisées.
- Stockez la perceuse et le support dans un endroit sec et à l'abri du gel.

Méthodes de travail

AVERTISSEMENT! Ce chapitre traite des consignes de sécurité de base lors du travail avec une perceuse. Aucune information ne peut néanmoins replacer l'expérience et le savoir-faire d'un professionnel. Dans l'éventualité d'une situation rendant la suite du travail incertaine, consultez un expert. Adressez-vous au revendeur, à l'atelier de réparation ou à un utilisateur experimenté de la perceuse. L'utilisateur se doit d'éviter toute utilisation qu'il ne maîtrise pas suffisamment!

• La machine présente un couple très élevé. Une concentration élevée est requise dans ce cas pendant le travail car le blocage soudain du foret peut entraîner des blessures graves.
• Gardez les mains éloignées de la broche et percez lorsque la machine tourne.
• Attention aux fuites d'huile et d'eau. En cas de fuite d'eau ou d'huile par l'orifice d'évacuation situé sur la partie supérieure du collet, les joints d'étanchéité doivent être replacés.

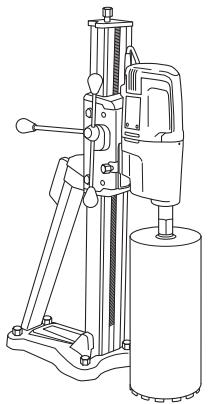

Perçage avec support

• Cette machine est conçue pour être montée sur un support.

• Les forets Husqvarna suivants sont recommendés pour l'utilisation avec le moteur de forage :

• DS 50 AT/ATS/Gyro/COMBO/BASIC

• DS 70 AT/ATS
• DS 450 ATS

Assurez-vous que le support est bien ancre.
Assurez-vous que la perceuse est correctement fixée sur le support.

Perçage à l'extérieur

Utilisez always des cables de raccordement agreeés pour une utilisation à l'extérieur.

En cas de perçage dans un toit ou élément similaire

Utilisez un collecteur d'eau pour éviter l'infiltration de l'eau dans la machine.

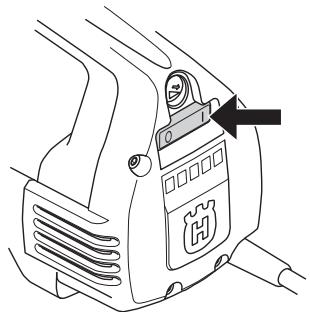

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et lesMAINNER en bon etat. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux.

IMPORTANT! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipment de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

Interrupteur

L'interrupteur est utilisé pour démarrer et arrêté la machine.

Contrôle de l'interrupteur

• Démarrer la machine à l'aide de l'interrupteur ON/OFF.
• Arrête la machine à l'aide de ce même interrupteur.
• Un interrupteur défectueux doit être remplaced par une atelier d'entretien/agréé.

Disjoncteur de fuite à la terre

Les disjoncteurs de fuite à la terre constituent une protection si un défaut d'origine électrique survient.

Levoyant lumineux indique que le disjoncteur de fuite à la terre est activé et que la machine peut être allumée. Si levoyant lumineux est étéint, appuyez sur le bouton RESET (vert).

Vérifiez le disjoncteur de fuite à la terre

• Branchez la machine à la prise électrique. Appuyez sur le bouton RESET (vert) et le voyant lumineux rouge s'allume.

• Démarrez la machine en appuyant sur l'interrupteur.
• Appuyez sur le bouton TEST (bleu).

• Le disjoncteur de fuite à la terre devrait s'enclencher et la machine s'éteint instantanément. Dans le cas contraire, veuillez contacter votre revendeur.
• Initialisesez l'appareil à l'aide du bouton RESET (vert).

Avant de démarrer la machine

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:

La machine doit être branchée à une prise de terre.

Ne jamais utiliser l'outil sans le disjoncteur de fuite à la terre livre avec l'outil. Vérifiez le disjoncteur de fuite à la terre. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.

Contrôler que la tension secteur est conforme aux indications sur la plaque de la machine.

Tenez-vousABOUT fermement. Veiller a ce qu'aucune personne non autorisée ne se trouve dans la zone la travail.

Effectuez les contrôles suivants:

• L'interrupteur, le fil et la prise de courant sont intacts. Dans le cas contraire, ils doivent être replacés par un réparateur/agréé.
• Les fentes d'air de refroidissement ne soient pas obstruées.
  La machine et son équipement sont montés correctement.
• Le bâti soit fixé de façon ajustée et à ce que la perceuse soit montée correctement sur le bâti.
  Le trépan est fixé correctement.
• Le refroidissement à l'eau n'est pas endommagé et est connecté à la machine.
  Utilisez un trépan adapté au perçage à l'eau ou à sec. En cas de doute, adressez-vous au revendeur, à l'atelier de réparation ou à un utilisateur experimenté.
• Évitez tout démarrage interpestif. Vérifier que l'interrupteur est en position OFF avant de brancher la machine au bloc d'alimentation.

Démarrage

IMPORTANT! Le changement de vitesse doit se faire uniquement lorsque la machine est eteinte. La boite de vitesse risque d'être endommagée si ce n'est pas le cas.

1 Réglez la vitesse de travail en tournant la broche et en réglient simultanément le selecteur de vitesse sur la position souhaitée.

2 Activez le refroidissement par eau.
3 Demarrer la machine à l'aide de l'interrupteur ON/OFF.

Appuyez le cas échéant sur le bouton Smartstart™.

Arrêt

AVERTISSEMENT! Le trépan continue à tourner un moment après l'arrêt du moteur.

N'arrêtez pas le trépan avec les mains. Il peut en résultat des blessures.

Arreter la machine à l'aide de ce même interrupteur.

Refroidissement

Laissez la machine tourner à vide une minute environ pour refroidir le moteur.

Généralités

IMPORTANT! Les contrôle et/ou les entretiens doivent être effectuels avec le moteur à l'arrêt et la prise électrique debranchée.

Une utilisation, un entretien et une maintenance corrects de la machine permettent de prolonger considérablement sa durée de vie.

Remplacement du foret

1 Debranchez la machine.
2 Préparez:

• Le nouveau foret.
• Clés plates de 24 mm et de 32 mm
• De laGRAISSERESistanta l'eau.

3 Retirez le foret à l'aide des clés à ouverture fixe.
4 Étalez de la graisse résistant à l'eau sur le filetage du nouveau foret.
5 Montez le foret à l'aide des clés à ouverture fixe.

Avant de démarrer la machine, vérifie que le nouveau forest est solidement fixé.

Nettoyage

• Nettoyez la machine et les forets afin de garantir la sécurité pendant le perçage.

La poignée doit être sèche et ne désenter aucune trace de graisse ni d'huile.
Pour que le refroidissement de la machine fonctionne correctement, les ouvertures de l'air de refroidissement doivent etre propres et ne pas etre bouchees.

Utilisez de l'air compré pour nettoyer le moteur à intervalles réguliers. Retirez le capot de contrôle et nettoyez le capot.

Alimentation électrique

AVERTISSEMENT! N'utilisez jamais de câbles endommagés car ils peuvent entrainer des blessures graves, voire mortelles.

Contrôler que le cable et la rallonge sont entiers et en bon état. Ne pas utiliser la machine si le cable est endommagé, la confier à un atelier d'entretien agrée pour réparation.

Remplacement de l'huile de la boîte de vitesses

Contactez le revendeur pour obtenir la bonne huile.

L'huile de la boîte de vitesses doit être remplacée par intervalle de 400 heures de fonctionnement. Procedez comme suit:

1 Préparez:

• L'huile neuve, STATOIL SYNTOL 75W-90 ou une autre huile similaire de transmission.
• Un récipient pour recueillir l'huile usée.

2 Installez la machine avec la broche tournée vers le bas dans un etau ou outil similaire.

3 Dévissez les quatre vis qui Maintiennent le moteur et la boîte de vitesses.

4 Demontez doucement la machine.
5 Videz l'huile de la boite de vitesse dans le écipient.
6 Si nécessaire, contactez le revendeur pour le nettoyage de la boîte de vitesses.

7 Versez l'huile neue dans la boîte de vitesses, environ 0,5 l.

8 Veiller à ce que la lèvre d'étanchéité du joint radial soit intacte.
9 Remonter la machine et visser les quatre vis. Lors du montage, veiller à ne pas endommager le joint radial.

Remplacement des balais de charbon

Les balais de charbon doivent être démontés et contrélés régulièrement. ChaqueSEAme en cas d'utilisation quotidienne de la machine ou à intervalle plus long si la machine est utilisée moins souvent. La surface d'usure doit être lisse et intacte.

Les deux balais de charbon doivent toujours être replacés au même moment, mais un à la fois. Procedez comme suit:

1 Retirez les 5 vis du capot d'inspection. Utiliser un burin à métaux dans les encoches pour retarder facilement le couvercle d'inspection.

2 Écartez le dessort de maintain du charbon (A).

3 Dévissez la vis (B).
4 Retirez le raccord du charbon.
5 Retirez le charbon du boitier (C).
6 Nettoyer le porte-balai avec de l'air compré ou une Brosse. En cas d'usure, remplacer le balai.
7 Placer le nouveau balai de carbone. Veiller à ce que le côté avec le fil en cuivre soit place face à la boîte d'engrenages et à ce que le balai de carbone glisse facilement dans le support. Si le balai de carbone est place dans le mauvais sens, il peut se coincer.

8 Installez le ressort de maintain du charbon.
9 Glissez le raccord du charbon sous la vis.
10 Répétez cette procédure pour l'autre charbon.
11 Guider le couvercle d'inspection dans les sillons de la poignée. Commencer avec la vis au sommet de la poignée et dévisser les cinq vis du couvercle d'inspection.
12 Laissez tournier la machine à vide pendant 10 minutes pour roder les nouveaux charbons.

Remplacement du support de joint

Si de l'huile ou de I'eau s'écoule du trou de fuite, il convient de remplacer le support de joint.

1 Desserrer les deux vis du module d'eau.

2 Utiliser deux tournevis à tête plate pour faire levier et ouvrir délicatement le support de joint.
3 Introduire delicatement le nouveau support de joint et revisser le module d'eau.

Entretien quotidien

1 S'assurer que toutes les vis et tous les écrous sont bien serrés.
2 Contrôler que l'unité de l'interrupteur fonctionne en toute sécurité.
3 Nettoyer l'extérieur de la machine.
4 Contrôler et nettoyer les ouvertures de l'air de refroidissement.
5 Contrôler que le cable et la rallonge sont entiers et en bon état.

Réparations

Important! Toutes les réparations doivent être effectuées par des réparateurs agrésés. Ceci permet d'éviter que les opérateurs ne soient exposés à des risques importants.

CARACTERISTIQUES TECHNIQUES

	DM 340
Moteur électrique	Monophasé
Tension nominale, V	230
Puisance nominale, W	3300
Courant nominal, A	16
Poids, kg	14

Diamètre maximal du trépan, mm/pouches

400/16

Refroidissement par eau

Filetage de la broche	G 1 1/4"
Raccord de l'eau	G 1/4"
Pression max. de l'eau, bar	8

Émissions sonores

Niveau de puissance sonore mesuré, EN 12348:2000, dB(A) 97

Niveau sonores

Niveau de pression acoustique au niveau des oreilles de l'utilisateur, mesure en EN 12348:2000, dB(A) 88

Engrenage	Vitesse de perçage avec charge, tr/min	Vitesse de perçage sans charge, tr/min	Taille de foret recommandée, mm	Taille de foret recommandée, pouces
1	240	310	200-400	8-16
2	530	690	100-200	4-8
3	915	1190	50-100	2-4

Assurance de conformité UE

(Concerne seulement l'Europe)

Husqvarna AB, SE-433 81 Göteborg, Suède, tél. : [phone], déclarons que la perceuse Husqvarna DM 340 à partir des numérios de série de l'année de fabrication 2009 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie du numéro de série) est conforme aux dispositions des DIRECTIVES DU CONSEIL :

• du 22 juin 1998 "directive machines" 98/37/CE, annexe IIA.
• du 15 décembre 2004 "compatibilité electromagnétique" 2004/108/CEE.
• du 12 décembre, 2006 "relatives aux équipements électriques" 2006/95/CE.

Les normes harmonisées suivantes ont été appliquées: SS-EN ISO 12100:2003, EN55014-1:2006, EN55014-2:1997/A1, EN61000-3-2:2006, EN61000-3-3:1995/A1/A2, EN12348:2000.

La perceuse livre correspond à l'exemplaire soumis au contrôle de conformité communautaire.

Göteborg, le 21 mars 2009

Ulf Petersson, directeur du développement

SCHEMA ÉLECTRIQUE

Symbole am Gerät:
