Tipo di prodotto	Trapano diamantato elettrico
Marca	Husqvarna
Modello	DM 340
Peso	14 kg
Potenza nominale	3300 W
Tensione nominale	230 V
Corrente nominale	16 A
Diametro massimo della corona	400 mm (16 pollici)
Filettatura del mandrino	G 1 1/4"
Raccordo acqua	G 1/4"
Pressione acqua max.	8 bar
Velocità di perforazione (carico) - 1a velocità	240 tr/min
Velocità di perforazione (carico) - 2a velocità	530 tr/min
Velocità di perforazione (carico) - 3a velocità	915 tr/min
Livello di potenza sonora	97 dB(A)
Livello di pressione acustica	88 dB(A)
Funzioni speciali	SoftStart™, SmartStart™, Elgard™, regolazione del regime
Raffreddamento	Ad acqua
Protezione	Interruttore differenziale, protezione da sovraccarico
Alimentazione elettrica	Monofase, 230 V
Utilizzo	Perforazione in cemento, mattone, pietra
Manutenzione	Sostituzione olio cambio ogni 400 h, spazzole di carbone regolari
Accessori inclusi	Interruttore differenziale, chiave piatta 32 mm, manuale d'uso

Domande frequenti - DM 340 HUSQVARNA

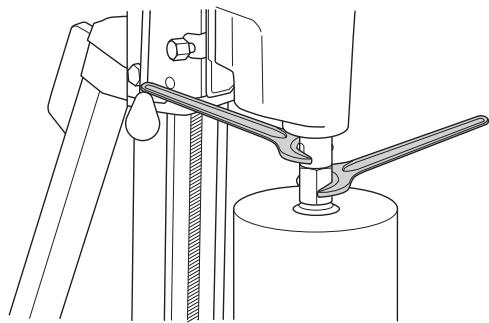

Come cambiare la punta del trapano DM 340?

Prima scollegare la macchina. Usare due chiavi piatte (24 mm e 32 mm) per svitare la vecchia punta. Applicare grasso resistente all'acqua sulla filettatura della nuova punta, quindi avvitarla saldamente.

Qual è la potenza della DM 340?

Il trapano Husqvarna DM 340 ha una potenza nominale di 3300 W con una tensione di 230 V e una corrente di 16 A.

Quali diametri di punta si possono usare?

La DM 340 accetta punte fino a 400 mm (16 pollici) di diametro. Le velocità consigliate dipendono dalla dimensione: 200-400 mm in 1a velocità, 100-200 mm in 2a e 50-100 mm in 3a.

Come avviare delicatamente il trapano?

La funzione SoftStart™ limita la corrente all'avvio per un aumento di velocità graduale in circa 3 secondi. Basta premere l'interruttore ON/OFF.

Cosa fare se il motore inizia a pulsare?

È la protezione Elgard™ che interviene in caso di sovraccarico. Ridurre il carico applicato; se la punta è bloccata, la macchina si ferma. Per resettare, spegnere e riaccendere l'apparecchio.

Quale manutenzione quotidiana è necessaria?

Verificare che tutte le viti siano serrate, testare il corretto funzionamento dell'interruttore, pulire l'esterno e le aperture di raffreddamento e ispezionare il cavo di alimentazione.

Come sostituire l'olio del cambio?

L'olio deve essere cambiato ogni 400 ore. Smontare il motore dalla scatola, svuotare l'olio vecchio, quindi riempire con circa 0,5 L di olio per trasmissioni tipo STATOIL SYNTOL 75W-90 o equivalente.

Quali dispositivi di sicurezza sono obbligatori?

Indossare sempre un casco, protezioni per le orecchie, occhiali o visiera, una maschera respiratoria, guanti resistenti, indumenti aderenti e stivali con punta in acciaio.

Posso usare il trapano senza acqua?

La DM 340 è progettata per un raffreddamento ad acqua. Usare una punta adatta per perforazione ad acqua o a secco, ma il raffreddamento ad acqua è consigliato per perforazioni prolungate.

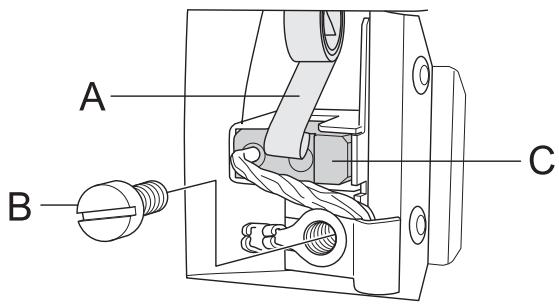

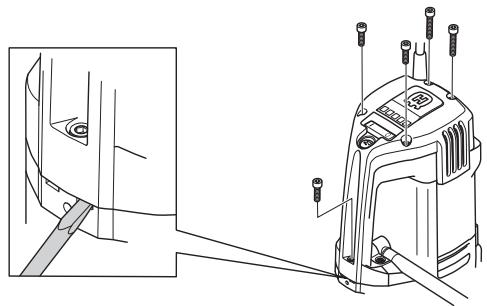

Come sostituire le spazzole di carbone?

Svitare il coperchio di ispezione, allontanare la molla, rimuovere la vecchia spazzola, inserire la nuova con il filo di rame verso la scatola ingranaggi, quindi rimontare. Far girare la macchina a vuoto per 10 minuti per il rodaggio.

MANUALE UTENTE DM 340 HUSQVARNA

Istruzioni per l'uso

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

DM 340

NL FR DE IT

I symboli sulla macchina:

AVVERTENZA! Se utilizzata in modo improprio o non corretto, la macchina può essere un attrezzo pericoloso in grado di provocare gravi lesionsi o morte dell'operatore, o di altre persona.

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

Usare sempre:

• Elmetto protettivo omologato
• Protezioni acustiche omologate
• Occhiali o visiera di protezione
• Mascherina protettiva

Il presente prodotto è conforme alle vigenti direttive CEE.

Marchio ambientale. Il symbolo riportato sul prodotto o sulla confezione indica che il prodotto non può essere smaltito fra i rifiuti domestici. Il prodotto deve,invece essere consegnato a un centro di raccolta autorizzato per il riciclaggio dei componenti elettrici ed elettronici.

Smaltendo correttamente quello prodotto si contribuisce a ridurre l'impatto ambientale e sulla salute che potrebbe verificarsi in caso di procedure di smaltimento errate.

Per maggiori informazioni sul riciclaggio di quello prodotto, rivolgersi al proprio comune, al centro di raccolta rifiuti locale o al rivenditore.

Durante la foratura di soffitti, accertarsi che non possa penetrare acqua all'interno della macchina. Usare un recipiente per l'acqua appropriato.

I restanti symboli/decalcomanie riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

Simboli nelle istruzioni per l'uso:

Controllo e/o manutenzione devono essere eseguita a motore spento e dello aver staccato la spina alla presa.

Utilizzare sempre guanti protettivi omologati.

E' necessario pulire con regolarità.

Controllo visivo.

Usare sempre occhiali o visiera di protezione.

Indices

SIMBOLOGIA

I symboli sulla macchina: 44
Simboli nelle istruzioni per l'uso: 44

INDICE

Index 45

PRESENTAZIONE

DM 340 46

CHE COSA C'È?

Identificazione delle parti della perforatrice 47

NORMEDI SICUREZZA

Provvedimenti prima dell'uso di una nuova perforatrice 48
Abbigliamento protettivo 48
Norme generali di sicurezza 49
Istruzioni generali di lavoro 50
Dispositivi di sicurezza della macchina 51

Prima dell'avvio 52
Avviamento 52
Arresto 52

MANUTENZIONE

Generalità 53
Sostituzione della punta 53

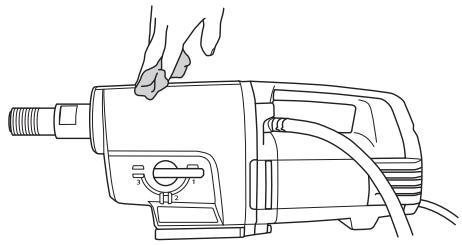

Pulizia 53
Alimentazione elettrica 53

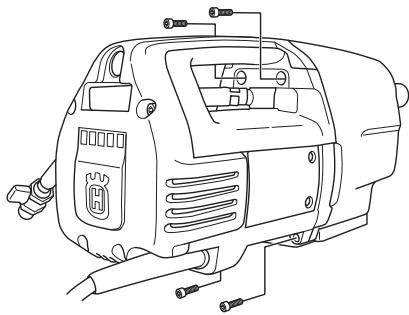

Sostituzione dell'olio delchio 53
Sostituzione delle spazzole al carbonio 54

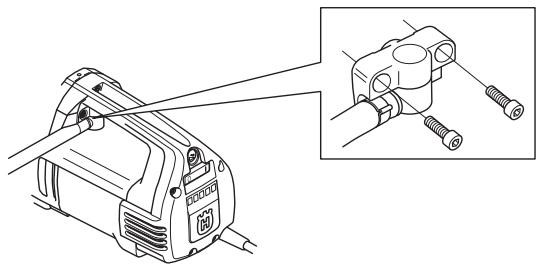

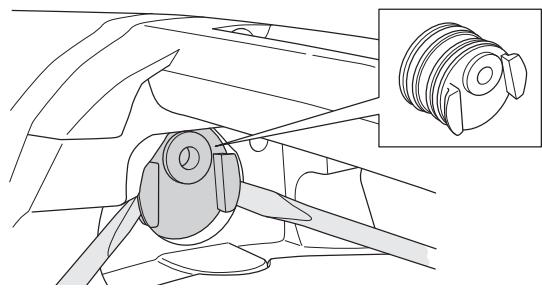

Sostituzione del porta-guarnizione 54
Manutenzione giornaliera 54
Riparazioni 54

CARATTERISTICHE TECNICHE

Dichiarazione di conformità CE 56

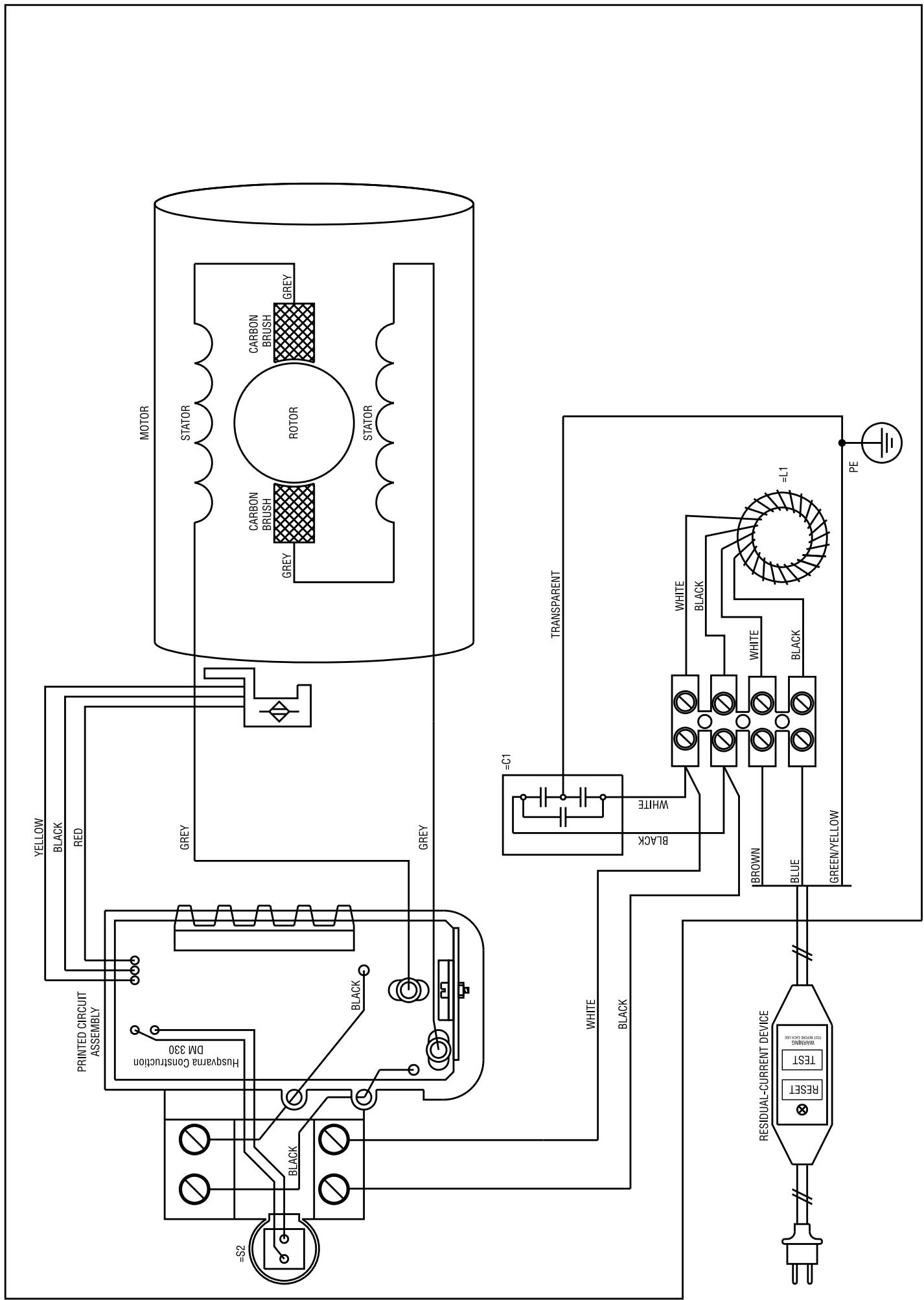

SCHEMA DELLE CONNECTIONI

DM 340

Ci auguriamo che rimarrete soddisfatti della vostra macchina e speriamo di potervi servire per molto tempo in futuro. Non dimenticate che questo manuale delle istruzioni è un documento di valore. Seguendone il contento (uso, assistenza, manutenzione ecc.) potrete augmentare notevolmente la durata della vostra macchina eanche il suo valore di usato. Se vendete la macchina, ricordate di consegnare il manuale delle istruzioni al nuovo proprietario.

L'acquisto di uno dei nostri prodotti vi da diritto a ricevere un'assistenza professionale per le riparazioni e la manutenzione. Se non avete acquistato la macchina presso uno dei nostri rivenditori autorizzati, rivolgetevi alla più vicina officina di assistenza.

La Husqvarna Construction Products mira a migliorare costamente la costruzione dei propri prodotti. La Husqvarna si riserva quando il diritto di introdurre modifiche ai modelli senza preavviso e ricerca ulteriori provvedimenti.

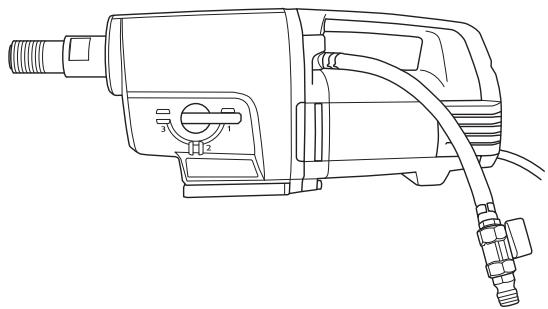

• DM 340 è una trapanatrice elettrica progettata per forare calcestruzzo, muratura e materiale lapideo di vario tipo.
  La perforatrice è modulare e facile da montare.
• La macchina è dotata di una connessione idraulica che può ruotare di 180 gradi, per facilitare le operazioni.
• DM 340 presente tre campi di regimi per punte fino a 400 mm.
  La macchina è dotata dichio raffreddato ad acqua con un condotto cheattraversa l'albero del mandrino.
• La macchina è dotata di LED indicatore della potenza di uscita. In tal modo è sempre possible ottenere la massima potenza in uscita, perché danneggiare la macchina.

La perforatrice è dotata di Softstart™, Smartstart™, Elgard™ e regolazione del regime.

Softstart™

Il dispositorio Softstart™ è un limitatore di corrente elettronico che permette un avviamento graduale. La massima velocità si raggiunge circa tre secondi dopo l'accensione della macchina

Smartstart™

Premendo il pulsante Smartstart™ la velocità si riduce. In modalità Smartstart™ la macchina funziona ad una potenza minore, finché il pulsante non viene premuto di nuovo. Queste funzioni sono particolarmente utili per realizzare il foro pilota.

ElgardTM

Elgard™ è una protezione dal sovraccarico elettronica. Vengono presi in considerazione fattori come la tensione nominale e la temperature ambiente. In tal modo è sempre possibile ottenere la massima potenza in uscita, alla danneggiare la macchina.

In caso di sovraccarico del motore, la protezione dal sovraccarico lo fa funzionare a impulsi. Riducendo il carico, il regime del motore ritorna normale. Se la macchina è esposta a un carico elevato oppure la punta si inceppa, la protezione dal sovraccarico interrompe l'alimentazione. Resettare la macchina speggendola e riaccendenda. Se la punta si inceppa, la frizione a scorrimento meccanica protege ilchio finché la protezione dal sovraccarico non interrompe l'alimentazione.

Regolazione del regime

Grazie alla funzione di regolazione del regime, la macchina ha un regime al minimo ridotto. In quello modo si ottiene un raffreddamento più efficace quando la macchina gira al minimo.

Ergonomia

La maniglia di trasporto facilita la movimentazione della macchina e il montaggio sul supporto.

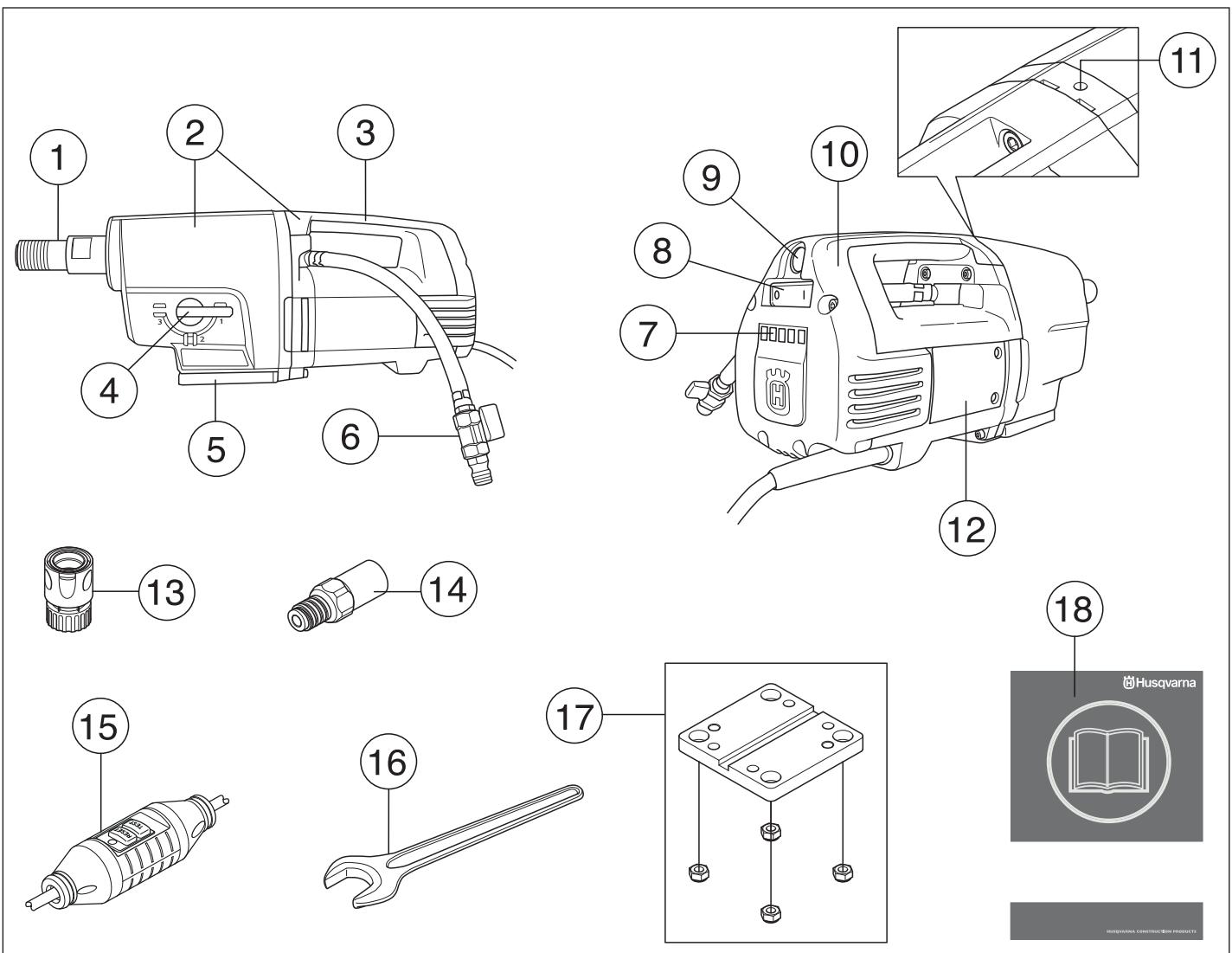

Identificazione delle parti della perforatrice

1 Mandrino di foratura
2 Modulo cambio-motore
3 Impugnatura di trasporto
4 Pomello delchio
5 Attacco rapido per supporto Husqvarna
6 Raccordo dell'acqua
7 LEDindicatore potenza di uscita
8 Interruttore di corrente
9 SmartstartTM

10 Carter di ispezione
11 Foro di trafilamento
12 Foro di ispezione
13 Attacco flessible (accessorio)
14 Adattatore (accessorio)

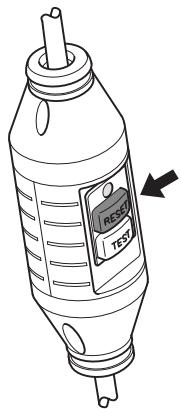

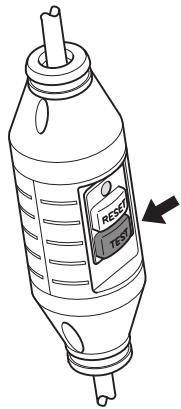

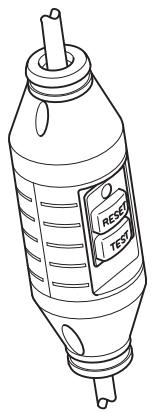

15 Interruttore di circuito salvavita
16 Chiave aperta, da 32 mm.
17 Attacco motore
18 Istruzioni per l'uso

Provvedimenti prima dell'uso di una nuova perforatrice

Non utilizzare la perforatrice prima di aver fatto e compreso il contentuto delle presenti istruzioni per l'uso.
- DM 340 è una trapanatrice elettrica progettata per forare calcestruzzo, muratura e materiale lapideo di vario tipo.
- La macchina è progettata per essere utilizzata in applicazioni industriali da operatori esperti. Ogni altri tipo di utilizzo viene considerato non conforme a quello per cui la macchina è stata concepita.

Impiegare sempre il buon senso.

È impossibile prevedere tutte le situazioni che sono insorgere durante l'utilizzo di una perforatrice. Agire sempre con cautela e impiegare il buon senso. Evitare situazioni per le quali non si ritiene di essere sufficientemente qualificati. Se restano dubbi in merito alle procedure di lavoroanche più aver fatto le presenti istruzioni, rivolgersi a un esperto prima di continuare. Non esitare a contattare il rivenditore o il produttore per qualsiasi domanda sull'utilizzo della perforatrice. Siamo a vostra disposizione per fornirvi consigli che vi permettano di utilizzato la perforatrice in modo migliorere e più sicuro.

Rivolgersi periodicamente al rivenditore Husqvarna per il controllo della perforatrice ed eventuali regolazioni e riparazioni.

La Husqvarna Construction Products mira a migliorare costamente la costruzione dei propri prodotti. La Husqvarna si riserva quando il diritto di introdurre modifiche ai modelli senza preavviso e ricerca ulteriori provvedimenti.

Tutte le informazioni e i dati contenuti in quello manuale sono da riferirsi alla data di stampa del manuale stesso.

AVVERTENZA! La struttura originale della macchina non deve essere modificata per alcun motivo alla consenso del produttore. Utilizzato sempre gli accessori originali. Modifiche e/o utilizzato di accessori non autorizzati possono causare gravi lesioni e la morte dell'operaatore o altre persona.

AVVERTENZA! L'utilizzo di prodotti per taglio, levigatura, foratura, smerigliatura o lavorazione di materiali cui potro generare polveri e vapori contenti prodotti chimici nocivi. Informarsi sulla composizione del materiale da lavorare e utilizzato una maschera respiratoria adeguata.

Abbiglamento protettivo

AVVERTENZA! Lavorando con la macchina usare sempre abbigliamento protettivo omologato. L'uso di abbigliamento protettivo non elimina i rischi di lesions, ma riduce gli effetti del danno in caso di incidente. Consigliatevi con il vosto rivenditore di fiducia per la scelta dell'attrezzatura adeguata.

Elmo protettivo
- Cuffie auricolari protettive
- Occhiali o visiera di protezione

• Mascherina protettiva

• Guanti robusti, in grado di garantire una presa sicura.

• Abbigliamentoaderente,robusto e comodo che permetta liberta nei movimenti.

Stivali con calotta di acciaio e sua anticiscivolo.

• Tenere sempre a portata di mano la cassetta di pronto socorro.

Norme generali di sicurezza

AVVERTENZA! Leggere attendamente tutte le avventenze di sicurezza e tutte le istruzioni. Dalla mancata osservazione di avventenze e istruzioni possono derivare scosse elettriche, incendi e/o danni gravi.

Sicurezza dell'area di lavoro

• Tenere l'area di lavoro pulita e ben illuminata. Le zone in disordine o male illuminate possono provocare incidenti.
  Non mettere in funzione attrezzi elettrici in ambienti esplosivi, quali quelli che comportano la presenza di liquidi infiammabili, gas o polvere. Gli attrezzi elettrici generano scintille che possono incendiare polveri o fumi.
• Persone e animali possono distrarre l'opercatore e fare perdere il controllo della macchina. Mantenere la concentrazione e l'attenzione sul lavoro da svolgere.
• Evitare di lavorare in condizioni di tempo sfavorevoli. Ad esempio nebbia, pioggia intensa, vento forte ecc. Lavorare nel maltempo è faticoso e può creare situazioni di pericolò, ad esempio un terreno sdrucciolevole.
• Cominciate a lavorare solo dopo essere certi che l'area di lavoro sia libera e la posizione da voi assunta sua stabile. Individuate eventuali ostacoli in caso di spostamenti imprevisti. Quando usate la macchina, assicuratevi che il materiale non possa cadere provocando danni.
• Controllare sempre il retro della superficie da cui sbucherà la testa di foratura durante la foratura passante. Mettere in sicurezza e transennare l'area per prevenir danni a persono o cose.

Sicurezza elettrica

AVVERTENZA! Le macchine elettriche comportano sempre un certo rischio di scosse elettriche. Non utilizzato la macchina in condizioni climatiche avverse ed evitare il contatto del corpo con parafulmini e oggetti metallici. Per evitare lesioni, attenerisi sempre alle istruzioni per l'uso.

AVVERTENZA! Non lavare la macchina con acqua poiché l'acqua può penetrare nelsystema elettrico e causare danni alla macchina o un cortocircuito.

Non usare mai lo strumentolename l'interruttore per i guasti a terra fornito insieme allo strumento.
La macchina dev'essere collegata ad una presa a terra.
- Controllare che la tensione di rete corrisponda a quella indicata sul marchio della macchina.
- Controllare che il cavo e la prolunga del cavo siano integri e in luono stato. Utilizzare un cavo giuntato per esterni.
- Se uno dei cavi risultasse danneggiato, non usare la macchina, bensi porta la riparare in un'officina autorizzata.

Non utilizzato cavi giuntati arrotolati per evitare il rischio di surriscaldamento.
- Non trasportare mai la macchina tirandola per il cavo e non tirare il cavo per staccare la spina alla presa.
- Tenere tutti i cavi e le prolonghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavò non si incastri in porte, strettoie e simili. Questo potrebbe causare scosse elettriche al contatto.
- L'impiano idraulico raffredda la punta di trapano con acqua pulita. L'attrezzo elettrico non dovrebbe essere esesto ad un'umidità superiore a quella fornita dalsystema idrico. Evitare che la sporciazza del trapano penetri nella macchina.
Non esporre l'attrezzo elettrico alla pioggia. L'ingresso di acqua in un attrezzo elettrico fa augmentare il rischio di scosse elettriche.
- Accertarsi di averire il cavo dietro di se iniziando le operazioni con la macchina, per evitare di danneggiarlo.

Sicurezza personale

• Usare sempre abbligamento protettivo. Vedi istruzioni alla voce Abbligamento protettivo.
  Non usare la macchina in condizioni di stanchezza o tutto l'effetto si alcool o medicinali in grado di compromettere il vostro stato psichico e il controllo dei vostri atti.
• Prevenir la messa in funzione accidentale. Accertarsi che l'interruttore sia in posizione OFF prima collegare la macchina all'alimentazione elettrica. Il trasporto di attrezzi elettrici tenendo le dita sull'interruttore o su attrezzi che producono corrente e il cui interrottore è acceso, può provocare incidenti.
  Rimuovere qualunque chiave o strumento di regolazione prima di accendere l'attrezzo elettrico. Qualunque chiave o attrezzo lasciato attaccato a parti rotanti cui poto causare danni alla persona.
• Non consentire mai ad altri l'utilizzo della macchina nella accertarsi che abbiano capito il contentuto del manuale di istruzioni.
• Prestare attentione a non restare impigliati in parti mobili con indumenti, capelli e gioielli.
  Non avvincarsi alla testa di foratura a motore acceso.
• Accertarsi che non vi siano tubature o cavi elettrici nelle'area di foratura.
• Non lasciare mai la macchina incustodita a motore acceso.
• Scollegare sempre la spina in caso di pause prolongate.
  Non lavorare mai da soli. Accertarsi che sua presente almeno un collegea nelle vicinanze. Un collegea cui quod essere di aiuto sua durante il montaggio della macchina che in caso di incidente.

Uso e manutenzione

• Non usare mai una macchina difettosa Seguire le istruzioni per l'uso e la manutenzione indicate nel presente manuale. Alcuni interventi devono essere eseguita da personale specializzato. Vedi istruzioni alla sua voce Manutenzione.
• Controllo e/o manutenzione devono essere eseguita a motore spento e dopo aver staccato la spina alla presa.
  Non usare l'attrezzo elettrico se non è possibile accenderlo o spegnerlo tramite interrutture. Qualunque attrezzo elettrico che non possa essere controllato tramite interrutture è pericoloso e delve essere riparato.
• Non usare mai una macchina che abbia subito modifiche tali da non corrispondere più alle specifiche originali.
  Non sovraccaricare la macchina. In caso di sovraccarico, la macchina cui subire danni.
• Mantenere gli attrezzi affiliati e puliti per la massima sicurezza sul lavoro.
• Mantenere tutte le parti in buono stato e verificare che tutti gli elementi di fissaggio siano serrati correttamente.

Trasporto e rimessaggio

• Per evitare di danneggiare la perforatrice e la punta, non conservare né trasportare la perforatrice con la testa di foratura montata.
• Conservare la perforatrice in un locale chiuso a chiave, fuori della portata di bambini o persone non autorizzate.
• Conservare la perforatrice e il supporto in un luogo asciutto e protetto dal gelo.

Istruzioni generali di lavoro

AVVERTENZA! Questa sezione describing le norme di sicurezza basilari per l'uso della perforatrice. Le informazioni fornite non possono mai sostituire le competenze che i professionisti raggiungono con la formazione e l'esperienza. In caso di dubbi in merito alle procedure di lavoro, rivolgersi a un esperto. Rivolgersi al rivenditore, a un'officina di assistenza o a un operatore esperto. Evitare qualsiasi utilizzo per il quale non si ritiene di essere sufficientamente qualificati.

• La macchina presenta una copbia molto elevata. Il lavoro richiede quando la massima concentrazione in quanto sussiste il rischio di gravi leSIONi personali in caso di incappamento improvviso della punta.
• Tenere le mani lontano dal mandrino di foratura ed eseguire la foratura con la macchina in funzione.
• Controllare che non vi siano perdite di olio o acqua. In caso di fuoriuscita di olio o acqua dal foro di trafilamento sul lato superiore del collare, sostituire le tenute.

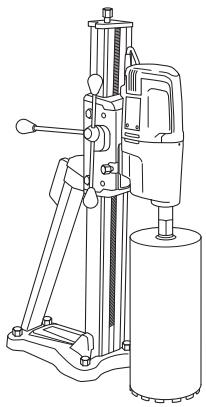

Foratura con supporto

• La perforatrice è progettata per essere montata su un supporto.

• Si raccommandano i seguenti supporti per trapano da usare con il motore:

• DS 50 AT/ATS/Gyro/COMBO/BASIC

• DS 70 AT/ATS

• DS 450 ATS

• Verificare che il supporto sia anticorato correttamente.

• Verificare che la perforatrice sia fissata correttamente al supporto.

Foratura in esterni

• Utilizzare sempre cavi di prolunga omologati per l'uso in esterni.

Foratura di soffitti e simili

• Raccogliere l'acqua in un apposto recipiente per evitare che penetri nella macchina.

Dispositivi di sicurezza della macchina

In quello capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controlledo e la manutenzione necessari per assicurarne una funzione ottimale. Vedi al capitolo Che casa c'è?, per individuire la posizione di questi componenti sulla macchina.

AVVERTENZA! Non usare mai una macchina con dispositivi di sicurezza difettosi.

IMPORTANT! Tutte le riparazioni e l'assistenza della macchina vanno eseguite da personale specializzato. Questo vale soprattutto per i dispositivi di sicurezza. Se la macchina non supera tutti i controllingi sottoelencati, contattare l'officina autorizzata. L'acquisto di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato la macchina presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

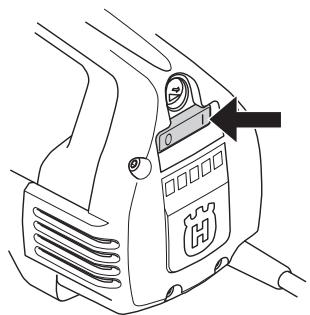

Interruttore di corrente

L'interruttore di corrente dev'essere usato per accendere e spegnere la macchina.

Controllo dell'interruttore di corrente

• Avviare la macchina premendo l'interruttore di accensione.
• Usare l'interruttore di accensione per spegnere la macchina.
• Se l'interruttore è difettoso, sostituirlo presso un rivenditore autorizzato.

Interruttore di circuito salvavita

Gli interrupttori di circuito salvavita servono da protezione nel caso si verifici un guasto elettrico.

Il LED indica che l'interruttore di circuito salvavita è attenuato e che la macchina può essere accesa. Se il LED non è Attivo, premere il tasto RESET (verde).

Controllare l'interruttore di circuito salvavita

• Collegare la macchina alla presa a muro. Premere il tasto RESET (verde) e il LED rosso si illuminerà.

• Avviare la macchina premendo l'interruttore.
• Premere il tasting (blu).

• L'interruttore di circuito salvavita dovrebbe scattare e la macchina spegnersi all'istante. Se ciò non avviene, contattate il vosto rivenditore.
• Eseguire il ripristino con il tasto RESET (verde).

Prima dell'avvio

AVVERTENZA! Prima dell'avviamento osservare quanto segue:

La macchina dev'essere collegata ad una presa a terra.

Non usare mai lo strumento perché l'interruttore per i guasti a terra fornito insieme allo strumento. Controllare l'interruttore di circuito salvavita. Vedi istruzioni alla voce Controllo, manutenzione e servizio dei dispositivi di sicurezza della macchina.

Controllare che la tensione di rete corrisponda a quella indicata sul marchio della macchina.

Lavorare in posizione stabile. Osservare che non vi siano non addetti ai lavori nelle vicinanze.

Verificare quanto segue:

• L'interruttore di corrente, il filo e la presa elettrica sono intatti. Altrimenti devono essere sostituiti da personale autorizzato.
  Le presedaria non devono essere ostruite
• La macchina e i relativi attrezzi devono essere montati correttamente.
  Il supporto delve essere fissato solidamente e la trapanatrice montata correttamente sul supporto.
  La punta deve essere fissata correttamente.
  Il raffreddamento ad acqua è privo di danni e collegato alla macchina.
• Utilizzato una testa di foratura adatta al tipo di foratura (a umido o secco). In caso di dubbi, rivolgersi al rivenditore, a un'officina di assistenza o a un operatore esperto.
• Prevenir la messa in funzione accidentale. Accertarsi che l'interruttore sia in posizione OFF prima collegare la macchina all'alimentazione elettrica.

Avviamento

IMPORTANT! Ilchio di marcia deve sempre essere effettuato a macchina spenta. In caso contrario potrebbe danneggiarsi ilchio.

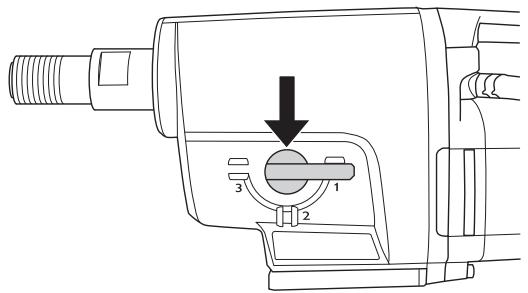

1 Regolare il regime di lavoro agenda sul mandrino di foratura e portare contemporaneamente il pomello delchio. la via della posizione desiderata.

2 Azionare il raffreddamento ad acqua.
3 Avviare la macchina premendo l'interruttore di accensione.

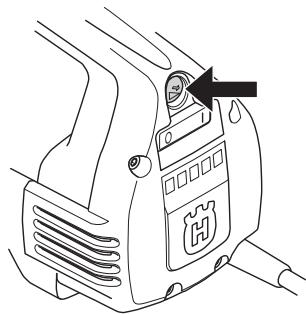

All'occorrenza, premere anche il pulsante SmartstartTM.

Arresto

AVVERTENZA! Dop lo specnimento del motore, la rotazione della testa di foratura non si interrompe immediatamente.

Non fermare la testa di foratura con le mani. Rischio di lesioni personali.

Usare l'interruttre di accensione per spegnere la macchina.

Raffreddamento

Fare funzionare la macchina alla carico per alcuni minuti per raffreddare il motore.

Generalità

IMPORTANT! Controllo e/o manutenzione devono essere eseguiti a motore spento e dopo aver staccato la spina alla presa.

La durata della macchina aumento NOTEvolmente se viene utilizzata, conservata e sottoposta a manutenzione correttamente.

Sostituzione della punta

1 Scollegare la spina.
2 Preendale:

• La nuova punta.
• Chiavi inglesi aperte, da 24 e 32 mm.
  -Grasso idrorepellente.

3 Rimuovere la vecchia puntautilizzando le chiavi fisse.
4 Applicare grasso idrerepellente sulla filettatura della nuova punta.
5 Montare la punta utilizzato le chiavi fisse.

Prima di avviare la macchina, verificare con cura che la punta si a fissata correttamente.

Pulizia

• Mantenere la macchina e la punta pulite per la massima sicurezza durante la foratura.

• Mantenere l'impugnatura asciutta e libera da grasso e olio.

• Affinché la macchina mantenga costamente un raffreddamento ottimale, è necessario mantenere pulite le aperture per l'aria.

• Pulire regolarmente il motore con aria compressa. Rimuovere il carter di ispezione e pulirlo.

Alimentazione elettrica

AVVERTENZA! Non utilizzato mai cavi danneggiati che possono causare lesioni personali gravi o mortali.

Controllare che il cavo e la prolonga del cavo siano integri e in Buono stato. Non usare la macchina se il cavo è danneggiato. Portarla presso un rivenditore autorizzato per la riparazione.

Sostituzione dell'olio delchio

Per informazioni sull'olio corretto, rivolgersi al rivenditore.

L'olio delchio devesse essere sostituito ogni 400 ore di esercizio. Procedere come segue:

1 Preendale:
- Olio nuovo, STATOIL SYNTOL 75W-90 o altri olio per trasmissioni equivalente.
- Recipiente di raccolta dell'olio ESAusto.
2 Fissare la macchina in una morsa o simile, con il mandrino di foratura rivolto verso il basso.

3 Svitare le quattro viti di fissaggio del modulo motore-cambio.

4 Smontare la macchina con cautela.

5 Scaricare l'olio delchio nelen recipiente.
6 All'occorrenza, rivolgersi al rivenditore per la pulizia delchio.
7 Rabboccare I'olio nuovo nelchio (circa 0,5 l).

8 Verificare che i bordi della guarnizione radiale siano integri.
9 Riassemlare la macchina e avvitare le quattro viti. Prestare cura nel montare il componente per evitare di danneggiare la guarnizione.

Sostituzione delle spazzole al carbonio

Rimuovere e controllare regolarmente le spazzole al carbonio. Controllare una volta alla settimana se si utilizes la macchina quotidianamente o a intervalli più lunghi se si utilizes con una minore frequenza. La superficie di usura deve essere uniforme e integra.

É sempre necessario sostituire entrambé le spazzole al carbonio contemporaneamente (una alla volta). Procedere come segue:

1 Togliere le 5 viti del carter di ispezione. Utilizzato un utensile a punta piatta per sollevare il coperchio di ispezione.

2 Spostare a lato la molla del portaspazzola (A).

3 Svitare la vite (B).
4 Estrarre il raccordo della spazzola al carbonio.
5 Estrarre la spazzola al carbonio dal portaspazzola (C).
6 Pulire il portaspazzole con aria compressa o con un pennello. Sostituire la spazzola se è consumata.

7 Montare la nuova spazzola di carbone. Assicurare che la parte con il filo di rame si trovi di fronte alla trasmissione e che la spazzola di carbone scivoli lavoramente nel disposativo di fermo della spazzola. Se la spazzola di carbone viene montata nella direzione sbagliata cui incepparsi.
8 Posizionare la molla del portaspazzola.
9 Inserire il raccordo della spazzola al carbonio sotto la vite.
10 Ripetere la procedura per l'altra spazzola al carbonio.
11 Spingere il coperchio di ispezione nella guida della maniglia. Iniziare con le viti più in basso nel manico esvitare le cinque viti del coperchio di ispezione.
12 Far funzionare la macchina al minimo per 10 minuti per rodare le spazzole al carbonio nuove.

Sostituzione del porta-guarnizione

In caso di perdite diolio o acqua dal foro di drenaggio, è necessario sostituire il porta-guarnizione.

1 Allentare le due viti del gruppo idraulico.

2 Utilizzare un cacciavite a lama piatta per aprire delicatamente il porta-guarnizione.
3 Spingere delicatamente in sede il nuovo portaguarnizione e riavvitare il gruppo idraulico.

Manutenzione giornaliera

1 Controllare che dadi e viti siano ben serrati.
2 Controllare che l'unità dell'interruttore di corrente funzioni in osservanza delle norme di sicurezza.
3 Pulire le parti esterne della macchina.
4 Controllare e pulire le aperture per l'aria di raffreddamento.
5 Controllare che il cavo e la prolonga del cavo siano integri e in buono stato.

Riparazioni

Importante Tutte le riparazioni devono essere effettuate esclusivamente da riparatori autorizzati. In caso contrario, gli operatori possono correre notevoli rischi.

CARATTERISTICHE TECNICHE

	DM 340
Motore elettrico	Monofase
Tensione nominale, V	230
Potenza nominale, W	3300
Corrente nominale, A	16

Peso, kg 14

Diametro max della testa di foratura, mm/pollici 400/16

Raffreddamento ad acqua

Filettatura del mandrino G 1 1/4"

Raccordo dell'acqua G 1/4

Pressione dell'acqua max, bar 8

Emissioni di rumore

Livello potenza acustica, misurato, EN 12348:2000, dB(A) 97

Livelli di rumorosità

Livello pressione acustica all'udito dell'operatore, misurato in base a EN 12348:2000, dB(A) 88

Riduttore	Velocità di foratura con carico, giri/min	Velocità di foraturarawnza carico, giri/min	Dimensione della Punta raccomandata, mm	Dimensione della Punta raccomandata, pollici
1	240	310	200-400	8-16
2	530	690	100-200	4-8
3	915	1190	50-100	2-4

Dichiarazione di conformità CE

(Solo per l'Europa)

Husqvarna AB, SE-433 81 Göteborg, Svezia, tel.: [phone], dichiara che la perforatrice Husqvarna DM 340 avente numero di series a partire dall'anno 2009 (la targhetto dei dati nominali indica chiaramente anno e numero di serie) è conforme alle norme previste nelle seguenti DIRITTIVE DEL CONSIGLIO:

• del 22 giugno 1998 "sulle machine" 98/37/CE, allegato IIA.
• del 15 décembre 2004 "sulla compatibilità elettromagnetica" 2004/108/CE.
• del 12 décembre 2006 'riguardanti le apparecchiature elettriche" 2006/95/EC.

Sono state applicate le seguenti norme: SS-EN ISO 12100:2003, EN55014-1:2006, EN55014-2:1997/A1, EN61000-3-2:2006, EN61000-3-3:1995/A1/A2, EN12348:2000.

La perforatrice fornita corrisponde alle versioni sottoposte ai test di omologazione CE.

Göteborg 21 marzo 2009

Ulf Petersson, Direttore sviluppo
