Producttype	Elektrische diamantboor
Merk	Husqvarna
Model	DM 340
Gewicht	14 kg
Nominaal vermogen	3300 W
Nominale spanning	230 V
Nominale stroom	16 A
Maximale boorkroondiameter	400 mm (16 inch)
Spindelschroefdraad	G 1 1/4"
Wateraansluiting	G 1/4"
Max. waterdruk	8 bar
Boorsnelheid (belasting) - 1e versnelling	240 tr/min
Boorsnelheid (belasting) - 2e versnelling	530 tr/min
Boorsnelheid (belasting) - 3e versnelling	915 tr/min
Geluidsvermogensniveau	97 dB(A)
Geluidsdrukniveau	88 dB(A)
Speciale functies	SoftStart™, SmartStart™, Elgard™, snelheidsregeling
Koeling	Water
Beveiliging	Aardlekschakelaar, overbelastingsbeveiliging
Elektrische voeding	Eenfasig, 230 V
Gebruik	Boren in beton, baksteen, steen
Onderhoud	Vervang versnellingsbakolie elke 400 u, regelmatig koolborstels
Inbegrepen accessoires	Aardlekschakelaar, 32 mm platte sleutel, gebruikershandleiding

Veelgestelde vragen - DM 340 HUSQVARNA

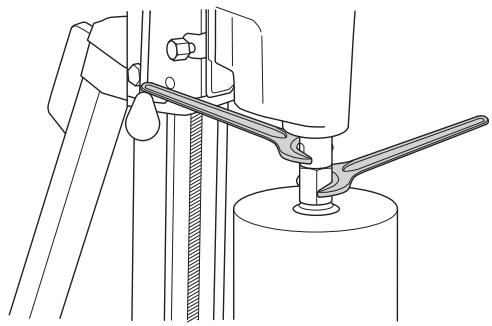

Hoe verander ik de boor van de DM 340 boormachine?

Koppel eerst de machine los. Gebruik twee platte sleutels (24 mm en 32 mm) om de oude boor los te draaien. Breng waterbestendig vet aan op de schroefdraad van de nieuwe boor en draai deze stevig vast.

Wat is het vermogen van de DM 340?

De Husqvarna DM 340 boormachine heeft een nominaal vermogen van 3300 W bij een spanning van 230 V en een stroom van 16 A.

Welke boordiameters kunnen worden gebruikt?

De DM 340 accepteert boren tot 400 mm (16 inch) diameter. Aanbevolen snelheden zijn afhankelijk van de maat: 200-400 mm in 1e versnelling, 100-200 mm in 2e versnelling en 50-100 mm in 3e versnelling.

Hoe start ik de boormachine soepel?

De SoftStart™ functie beperkt de stroom bij het starten voor een geleidelijke snelheidsopbouw in ongeveer 3 seconden. Druk gewoon op de aan/uit-schakelaar.

Wat te doen als de motor begint te pulseren?

Dit is de Elgard™ beveiliging die in werking treedt bij overbelasting. Verminder de toegepaste belasting; als de boor vastzit, stopt de machine. Om te resetten, schakelt u het apparaat uit en weer aan.

Welk dagelijks onderhoud is nodig?

Controleer of alle schroeven zijn vastgedraaid, test de goede werking van de schakelaar, reinig de buitenkant en de koelopeningen en inspecteer de stroomkabel.

Hoe vervang ik de olie van de versnellingsbak?

De olie moet elke 400 uur worden ververst. Demonteer de motor van de bak, laat de oude olie weglopen en vul met ongeveer 0,5 L transmissieolie type STATOIL SYNTOL 75W-90 of gelijkwaardig.

Welke veiligheidsuitrusting is verplicht?

Draag altijd een helm, gehoorbeschermers, een bril of vizier, een ademhalingsmasker, stevige handschoenen, nauwsluitende kleding en stalen neuslaarzen.

Kan ik de boormachine zonder water gebruiken?

De DM 340 is ontworpen voor waterkoeling. Gebruik een boor die geschikt is voor nat of droog boren, maar waterkoeling wordt aanbevolen voor langdurig boren.

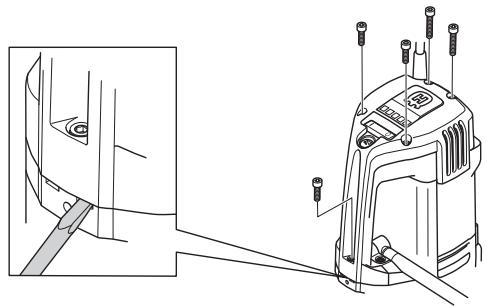

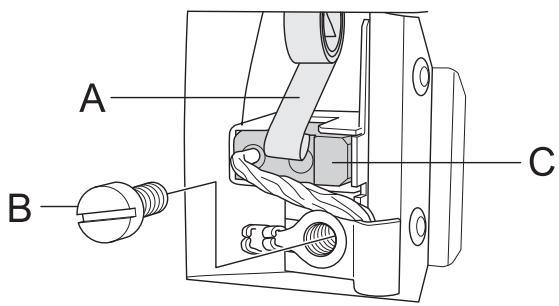

Hoe vervang ik de koolborstels?

Schroef het inspectiedeksel los, spreid de veer, verwijder de oude borstel, plaats de nieuwe met de koperdraad naar de tandwielkast en monteer alles weer. Laat de machine 10 minuten stationair draaien om in te lopen.

GEBRUIKSAANWIJZING DM 340 HUSQVARNA

Neem de gebruikuaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Symbolen op de machine:

WAARSCHUWING! Wanneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

Goedgekeurde veiligheidshelm
Goedgekeurde gehoorbeschemers
Veiligheidsbril of vizier
Stofmasker

Dit product voldoet aan de geldende CE-richtlijnen.

Milieuetikettering. Dit symbol op het product of de verpakking geeft aan dat het product Niet mag worden behandeld als huishoudelijk afval. Het moet inplaats waarvan ingeleverd worden bij een geschikt recyclestation voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product goed wordt verwerkt, kurz u meehelpen aan het voorkomen van potentièle negatieve effecten voor milieu en mensen, die anders veroorzaakt konnen worden door een Niet juiste afvalverwerking van dit product.

Voor meer gedetailleerde informatatie over recycling van dit product kurz u contact opnemen met uw gemeente, uw vuilophaalcentrale of de winkel waar u het product hebt gekocht.

Indien u in een plafond boort, dient u
zich ervan te gewissen dat er geen
water in de machine kan lekken.
Gebruik een geschikte watertank.

Overige op de machine
aangegeven symbolen/plaatjes verwijzenaar specifieke
eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud dient te worden uitgevoerd met uitgeschakelde motor en de stekkeruit het stopcontact.

Gebruik alkijd goedgekeurde. veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 2
Symbolen in de gebruiksaanwijzing: 2

INHOU

Inhoud 3

PRESENTATIE

DM 340 4

WAT IS WAT?

Wat is wat op de boormachine? 5

VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een neue boormachine 6

Persoonlijke veiligheidsuitrusting 6
Algemeneveiligheidsinstructies 7
Algemene werkinstructies 8
Veiligheidsuitrusting van de machine 9

STARTEN EN STOPPEN

Voor de start 10

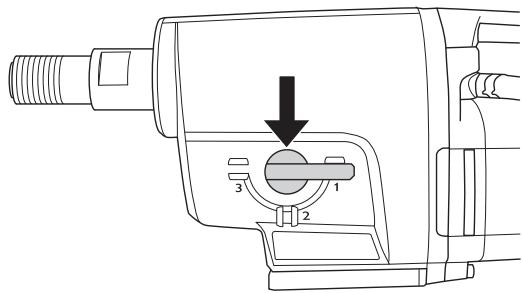

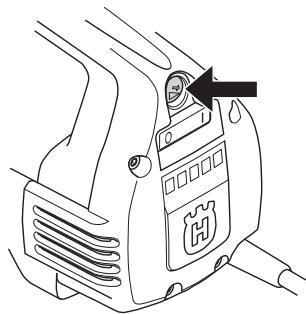

Starten 10
Stoppen 10

ONDERHOUD

Algemeen 11
Boor vervangen 11

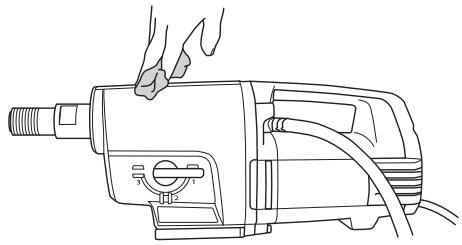

Schoonmaken 11
Stroomvoorziening 11

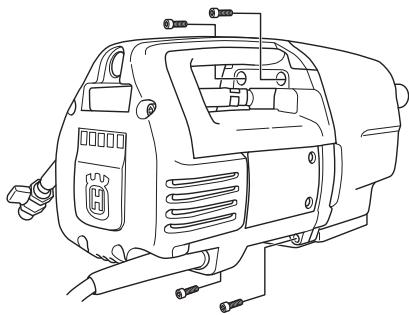

Vervangen van overbrengingsolie 11
Koolborstels verrangen 12

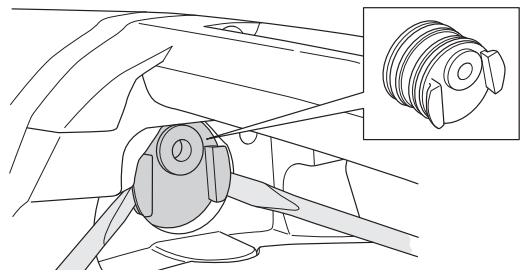

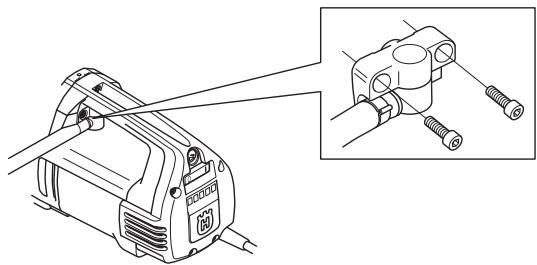

Deafdichting verrangen 12
Dagelijks onderhoud 12
Reparaties 12

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 14

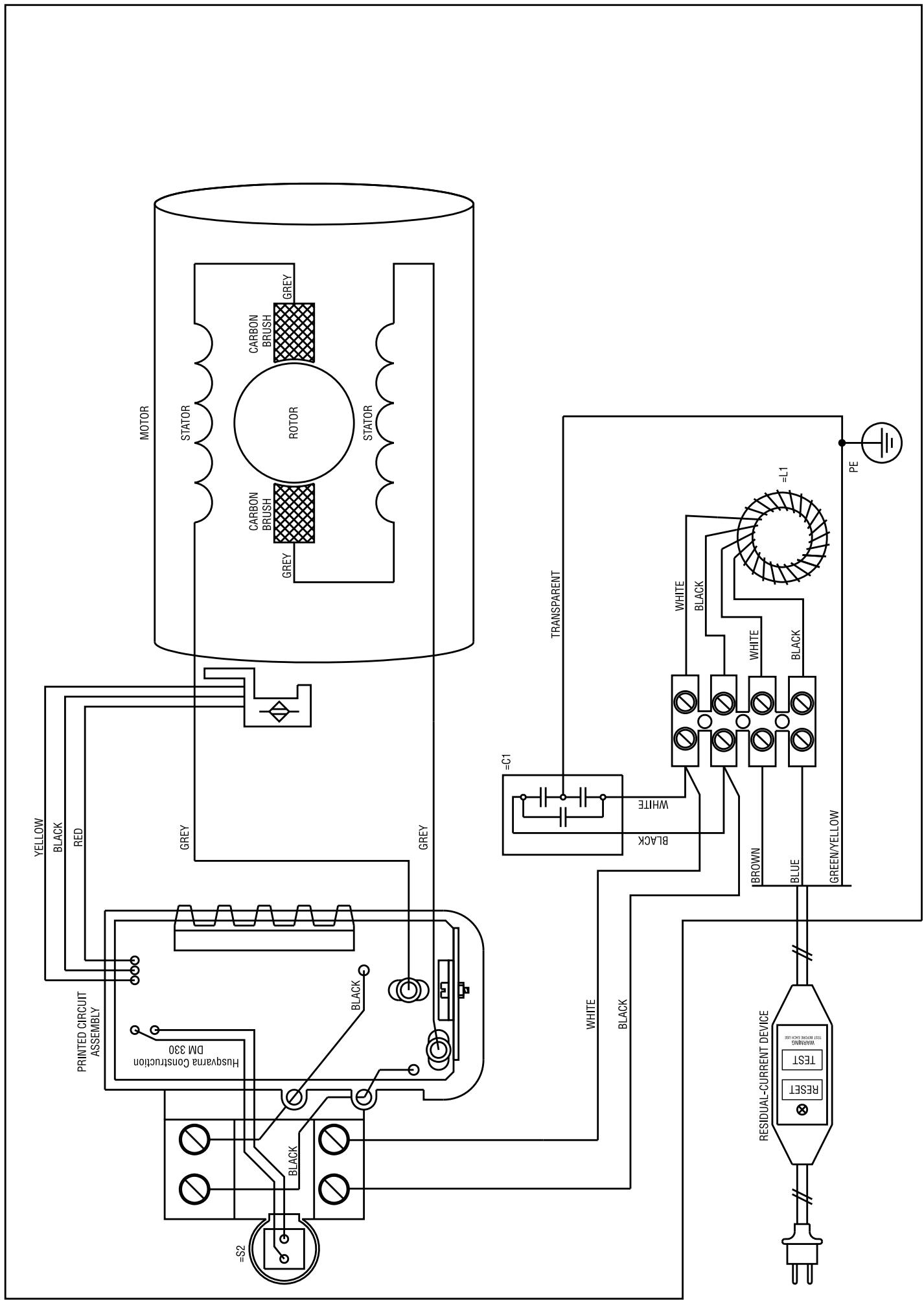

BEDRADINGSSCHEMA

DM 340

Wij hopen dat u tevreden zult+zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen=kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verzopen moet u ervoor zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Met de aankoop van een van onderne producten krijgt u de beschikking over professionele hulp voor reparaties en service. Als u uw machine Niet hebt gekocht bij een van onze erkende dealers, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

Husqvarna Construction Products streett ernaar de constructie van+zijn producten voortdurend te verbeteren. Husqvarna houdt zich derhalve hetrecht voor zonder mededeling vooraf en zonder verdere verplichtingen constructiewijzigingen door te voeren.

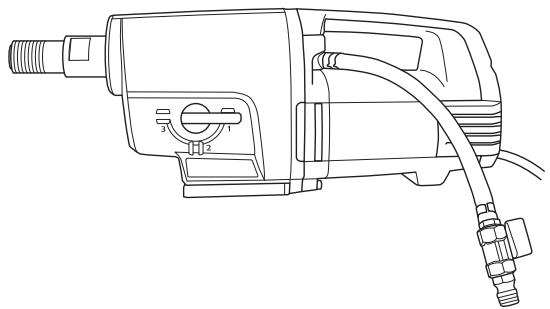

• DM 340 is een elektrische kolomboor voor het boren van gaten in beton, baksteen en diverse steensoorten.
• De boormachine is modulair en eenvoudig te monteren.
• De machine is uitgerust met een wateraansluiting;DEXEKAN 180 graden worden gedraaid om het werkten te vergemakkelijken.
• De DM 340 heeft drie toerenbereiken voor boorgroottes tot 400~mm .
• De machine heeft een watergekoelde overbrenging met een leiding die door de spilas loopt.
• De machine is voorzien van LED's die het afgegeven vermogen aangeven. Zo kut u altijd gebruikmaken van het maximale uitgangsvermogen zonder de machine te beschadigen.

De boormachine is voorzien van Softstart™, Smartstart™, Elgard™ en toerenregeling.

Softstart™

Softstart™ is een elektronische stroombegrenzer die zorgt voor een gelijkmatiger start. Ongeveer drie seconden nadat de machine ingeschakeld is, worden het maximale toerental bereikt.

Smartstart™

Wanneer de Smartstart™-knop worden ingedrukt, worden het toerenal verlaagd. In de Smartstart™-stand werkt de machine met een lager vermogen totdat de knop opnieuw worden ingedrukt. Deze functies zijn bijzonder nuttig bij het voorboren.

ElgardTM

ElgardTM is een elektronische overbelastingsbeveiliging. Hierbij worden rekening gehonden met factoren zoals de nominale ingangsspanning en de omgevingstemperatuur. Zo kunt u altiijd gebruikmaken van het maximaleuitgangsvermögen zonder de machine te beschadigen.

Als de motor overbelast raakt, zorgt de overbelastingsbeveiliging ervoor dat de motor pulseert. Door de belasting dan te verlagen, za de motor terugkeren maar normala torental. Als de machine aan te hove belasting wordt blootgesteld, of als de boor vast kommt te zitten, za de overbelastingsbeveiliging de stroom onderbreken. U=kunt de machine resetten door hem uit en weer in te schakelen. Als de boor vast kommt te zitten, beschermt de mechanische slipkoppeling de overbrenging voordat de overbelastingsbeveiliging de stroom onderbreekt.

Toerenregeling

Met behulp van de functie voor toerenregeling heeft de machine een begrensd stationair toerental. Dit zorgt ervoor dat de machine effectiever worden gekoeld wanner hij stationair draait.

Ergonomie

De handgreep maakt het gemakkelijk om de machine te dragen/vervoeren en op het statief te bevestigen.

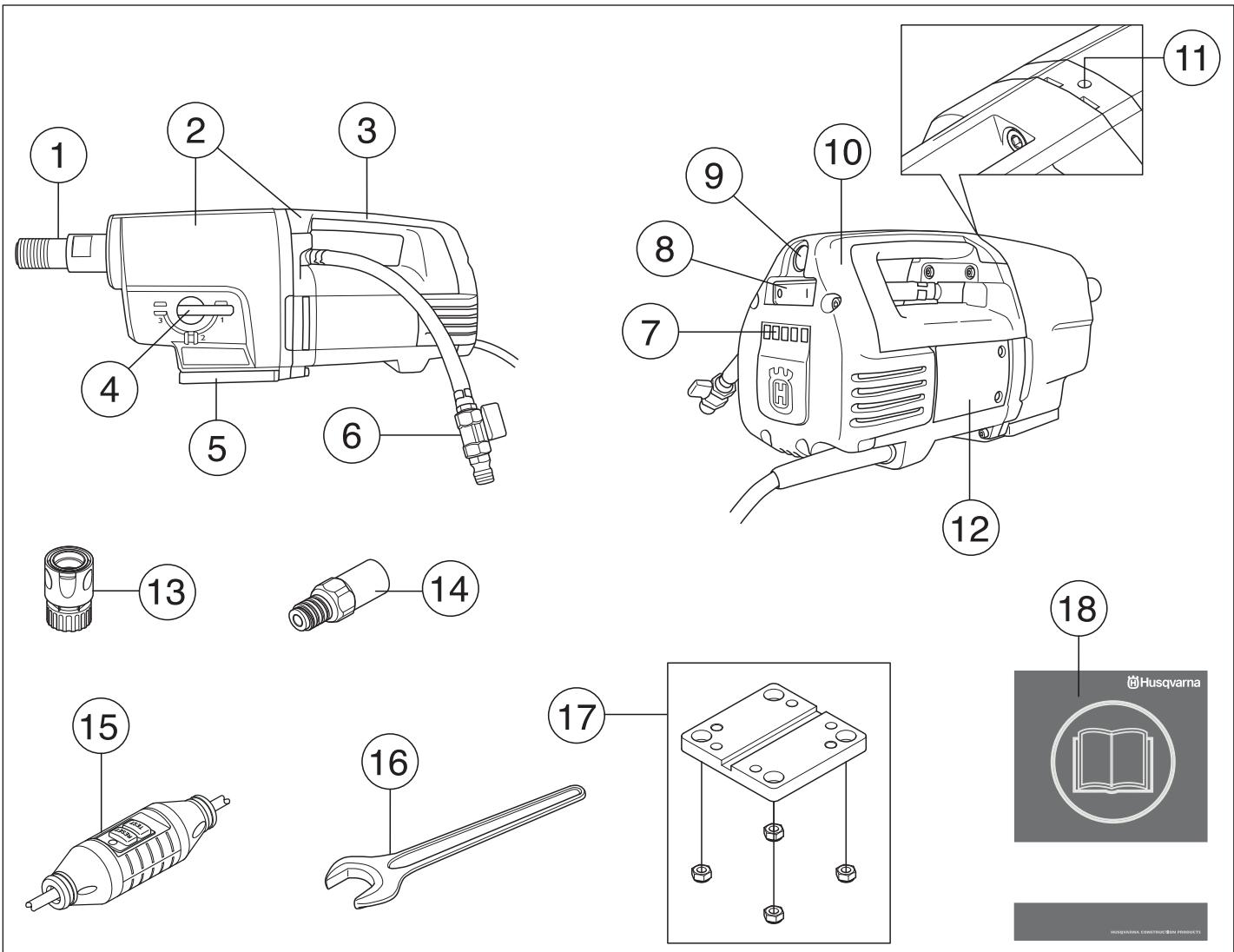

Wat is wat op de boormachine?

1 Boorspiril
2 Overbrengings- en motormodule
3 Draaghandgreep
4 Schakelknop
5 Snelkoppeling, voor Husqvarna-statief
6 Wateraansluiting
7 LED's voor het aangeven van het afgeveen vermogen
8 Schakelaar
9 SmartstartTM

10 Inspectiekap
11 Lekgat
12 Inspectorluik
13 Verloopstuk (accessaire)
14 Adapter (accessoire)
15 Differentieelschakelaar
16 Steeksleutel, 32mm
17 Motorkoppeling, statief
18 Gebruiksaanwijzing

Maatregelen voor gebruik van een neue boormachine

• Werk Niet met de boormachine alvorens u de inhoud van deze gebruiksaanwijzing hebt doorgenomen en begrijpt.
  DM 340 is een elektrische kolomboor voor het boren van gaten in beton, baksteen en diverse steensoorten.
• De machine is bedoeld voor gebruik in industrielle toepassingen door ervaren operators. Toepassing van de machine op enige andere wijze worden beschouwd als tegengesteld aan het bedoelde gebruik.

Gebruik altijd uw gezond verstand.

Het is onmogelijk om alle denkbare situatuies, waaroor u zich geplaatst kunt zich bij het gebruik van een boormachine, af te dekken. Wees altiijd voorzichtig en gebruik uw gezonde verstand. Vermijd situatuies, waaroor u zich Niet voldoende gekwalificeerdRCT. Wanner u zich, na het lezen van deze instructies, nog steeds onzeker voelt over de handelwijze, moet u een expert om advies vragen voor u verdergaat. Aarzel Niet om contact op te nemen met uw dealer of met ons, wanner u vragen hebont het gebruik van de boormachine. We zijn u graag van diest om u adviezen te Geven, die u helpen uw boormachine op een betere en veiligere manier te gebruiken.

Laat uw Husqvarna-dealer de boormachine regelmatinig controleren en deoodzakelijkke instelleningen en reparationsuitvoeren.

Husqvarna Construction Products streett ernaar de constructie van+zijn producten voortdurend te verbeteren. Husqvarna houdt zich derhalve hetrecht voorzonder mededeling vooraf enzonder verdere verplichtingen constructiewijzigingen door te voeren.

Alle informatatie en gegevens in deze gebruiksaanwijzing waren van toepassing op de datum dat deze gebruiksaanwijzing ter perse ging.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag onder geen enkele omstandigheid worden gewijzigd zonder toestemming van de fabrikant. Gebruik.altijd originele onderden. Niet goedgekeurde wijzigingen en/of nicht-originele onderden konnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden.

WAARSCHUWING! Het gebruik van producten die materiaal snijden, schuren, boren, polijsten of vormen, kan stof en dampen genereren die schadelijke chemicalien konnen bevatten. Zoek uit hoe het materiaal waarkee u werkt is samengesteld en draag een geschikt stofmasker.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Bij al het gebruik van de machine要去 goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw uitrusting koopt.

Veiligheidshelm
Gehoorbeschemmers
Veiligheidsbril of vizier

Stofmasker

Sterke, grippvaste handschoenen.

• Nauwsluitende, sterke en prettige kleding die volledige bewegingsvrijheid toelaat.

• Laarzen met stalen neus en anti-slip zool.

U moet altijd een EHBO-kit bij de hand hebben.

Algemene veiligheidsinstructies

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies door. Het negeren van waarschuwingen en instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Veiligkeit op de werkplek

• Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of donkere werkplekken werken ongelukken in de hand.
• Gebruik elektrisch gereedschap nicht in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen geben vonken af die ontbranding van het stof of de dampen können veroorzaken.
• Menschen en dieren können u afleiden waardoor u de contrôle over de machine verliest. Wees waarom alsijd geconcentreerd en op uw taak gericht.
• Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situations leiden, zoals een gladde ondergrond.
• Begin nooit met de machine te werkken voordat het werkterrein ontruimd is en u stevig staat. Kijk of er eventuele obstakels zijn wanner een onverwachte verplaatsing optreedt. Verzeker u ervan dat er geen materiaal maar beneden kan vallen en verwondingen kanveroorzaken terwijl u met de machine werkt.
• Controller altijd de achterkant van het vlak, waar de boorkop bij het doorboren uitkomt. Beveilig het gebied door het af te zetten en zorg ervoor dat mensen of materiaal geen schade oplopen.

Elektrische veiligheid

WAARSCHUWING! Bij elektrische machines bestaat altijd het risico dat u een schok krijgt. Voorkom ongunstige weersomstandigheden en lichamelijk contact met een bliksemafleider of metalen voorwerpen. Volg altijd de instructies in deze gebruiksaanwijzing om letsel te voorkomen.

WAARSCHUWING! Reinig de machine nicht met water, want water kan binnendringen in het elektrische systeme of de motor en kan schade of kortsluitingen in de machineveroorzaken.

• Gebruik het gereedschap nooit zonder de aardlekbveiliging die bij de gereedschap is geleverd.
• De machine dient te worden aangesloten op een geaard stopcontact.

• Controller of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op de machine.

• Controller of de kabel en het verlengsnoer heel en in goede staat+zijn. Gebruik een verlengsnoer dat is bedoeld voor gebruik buitenshuis.

• Gebruik de machine nooit als een kabel of stekker is beschadigd, maar breng hem in dat geval voor reparatie waar een erkende serviceworkplaats.
• Gebruik geen verleangsnoer, dat nog is opgerold, om oververhitting te voorkomen.
• Draag de machine nooit aan de kabel en trek de stekker nooit los door aan de kabel te trekken.
• Houdt alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel nicht bekneld raaktussen deuren, hekken e.d. Dit kan ertoe leiden dat voorwerpen stroom gaan geleiden.
• Het watersystem koelt het boorbitje met schoon water. Het elektrische gereedschap mag nicht worden blootgesteld aan meer vocht dan hetgeen door het watersystem wordt toegevoerd. Zorgervoord dat er geen boorspoeling in de machine terechtkomt.
• Stel het elektrische gereedschap Niet bloat aan regen. Water dat in elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Let op dat u de kabel achefter u houdt als u de machine gebruikt, zodat de kabel nicht beschadigd kan raken.

Persoonlijke verilgheit

• Draag.altijd persoonlijkeveiligheidsuitrusting.Zie instructies in het hoofdstuk "Persoonlijkeveiligheidsuitrusting".
• Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen hebft ingenomen die uw gezichtsvermögen, beordelingsvermögen of.Coordinatievermögen negatief beinvloeden.
• Voorkom een onbedoelde start. Verzeker u ervan dat de schakelaar in de OFF-positie (uit) staat voordat u het gereedschap aansluit op een spanningsbron. Het dragen van elektrisch gereedschap met de vinger op de schakelaar of het aansluiten van elektrisch gereedschap verwijl de schakelaar is ingeschakeld, werkt ongelukken in de hand.
• Verwijder eventuele (instel) sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.
• Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.
• Let erop dat kleding, langhaar en sieraden in de bewegende delen vast können raken.
• Blijf op afstand van de boorkop wonneer de motor draait.
• Controller of er geen leidingen of elektrische leidingen in het boorgebied liggen.
• Laat de machine nooit zonder toezicht met draaiende motor anschter.
• Trek altijd de stekker uit het contact bij langere onderbrekingen in het werk.
• Werk nooit alleen, maar zorg dat er ikemand in de buurt is. U kunt dan Niet alleen hulp krijgen bij het monteren van de machine, maar ook wanner een ongeval zouplaatsvinden.

Gebruik en onderhoud

• Gebruik nooit een machine die defect is. Volg de onderhouds-, contrôle- en service-instructies van deze gebruikuanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.
• Controle en/of onderhoud dient te worden uitgevoerd met uitgeschakelde motor en de stekker UIT het stopcontact.
• Gebruik het elektrische gereedschap Niet als de aan/ uitschakelaar Niet werkt. Elektrisch gereedschap dat Niet kan worden in- en uitgeschakeld via de schakelaar is gevaarlijk en moet worden gerepareerd.
• Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele uitvoering.
  Overbelast de machine Niet. Overbelasting kan beschadiging van de machine veroorzaken.
• Hou het gereedschap scherp en schoon om veiliger te kurenwerken.
• Hou alle onderdelen in werkzame staat en zorg ervoor dat alle bevestigingen goed+zijn vastgedraaid.

Transport en opbergen

• Om uw boormachine en boor te beschemmen gegen beschadiging, dient u de boormachine Niet te bewaren of te vervoeren met een gemonteerde boorkop.
• Bewaar de boormachine in een afsuitbare ruimte, zodate kinderen en onbevoegden er nicht bij+kennen.
• Bewaar boormachine en statief droog en vorstvrij.

Algemene werkinstructies

WAARSCHUWING! Dit hoofdstuk behandelt de basisveiligheidsregels voor het werken met een boormachine. De gegeven informatie kan nooit de kennis verrangen die een vakman via opleidingen en praktische ervaring heeft verworven. Wanner u in een situatie belandt, waarin u Niet goed weet hoe u verder te werk要去en, moet u een expert raadplegen. Wendt u tot uw dealer, uw serviceworkplaats of een ervaren boormachinegebruiker. Voer nooit taken uit waarvoor u Niet voldoende gekwalificeerd bent!

• De machine heeft een zeer hoog koppel. Daarom is tijdens het werk groe concentratie nodig,,ondat ernstig persoonlijk letsel kan optreden wonneer de booor plotseling vast komt te zitten.
• Hou uw handen bij de boorspil en boor vandaan wanner de machine loopt.
• Wees alert op olielekkage of waterlekkage. Als er olie of water uit het lekgat aan de bovenkant van de tandwielschacht sijpelt,要去en de afdichtingen worden verrangen.

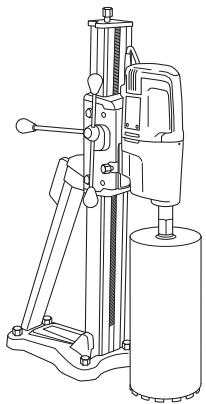

Statief boren

• De machine is bedoeld voor boren op een statief.
  We raden aan om de boort te gebruiken in combinatie met de volgende Husqvarna boorstatieven:

• DS 50 AT/ATS/Gyro/COMBO/BASIC

• DS 70 AT/ATS
• DS 450 ATS

Zorg ervoor dat het statief goed is verankerd.
Zorg ervoor dat de boormachine goed in het statief is vastgezet.

Buitenshuis boren

• Gebruik als vierten Verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis.

Boren in plafonds en dergelijkke

• Gebruik de wateropvangbak om te voorkomen dat er water de machine binnendringt.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de controle en het onderhoud要去en uitgevoerd worden om hun goede werkig veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zich.

BELANGRIJK! Om service en reparations aan de machineuit te voeren, moet u een speciale opleding hebben. Ditgeldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goeddoorstaat, moet u ermee maar uw servicewerkplaats gaan. Als u een van once producten koopt, garandeert dit dat de reparations en service door een vakman wordenuitgevoerd. Als u uw machine heeft gekocht bij een vanonce dealers die geen servicewerkplaats heeft, vraag hemdan waar de dichtstbijzijnde erkende werkplaats is.

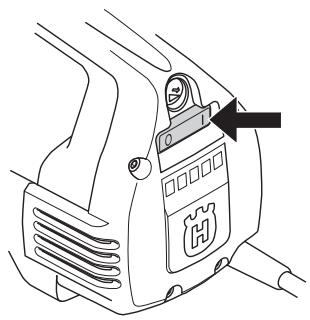

Schakelaar

De schakelaar worden gebruikt om de machine te starten en te stoppen.

Schakelaar controlleren

• Start de machine door de aan/uitschakelaar in te schakelen.
• Schakel de aan/uitschakelaaruitomde machine te stoppen.
• Een defecte schakelaar dient te worden verrangen door een erkende serviceworkplaats.

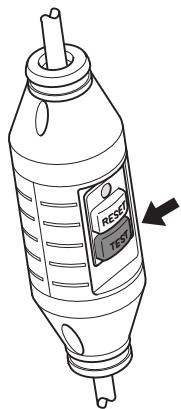

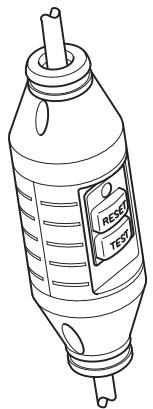

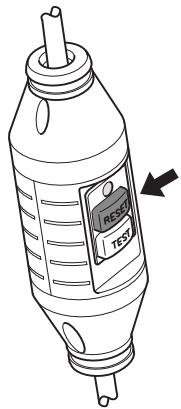

Differentieelschakelaar

Differentieelschakelaars bieden bescherming wonneer er een elektrisch defect optreedt.

Het indicatielampje geeft aan dat de differentieelschakelaar aan staat en dat de machine kan worden ingeschakeld. Druk de RESET-knop (groen) in wanner het indicatielampje nicht brandt.

Controleer de differentieelschakelaar

• Sluit de machine aan op het stopcontact. Druk de RESET-knop (groen) in, waarna het rode indicatielampje zal gaan branden.

• Start de machine door op de schakelaar te drukken.
• Drukd TEST-knop (blauw) in.

• De differentieelschakelaar要去 automatisch uitschakelen zodate machine onmiddelijk afslaat. Neem contact op met uw leverancier als dit Niet het geval is.
• Reset de machine via de RESET-knop (groen).

Voor de start

WAARSCHUWING! Voor het starten要去 rekening houden met de volgende punten:

De machine dient te worden aangesloten op een geaard stopcontact.

Gebruik het gereedschap nooit zonder de aardlekbeveiliging die bij de gereedschap is geleverd. Controller de differentieelschakelaar. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de machine.

Controller of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op de machine.

Zorg ervoor dat u stevig staat. Hou onbevoegden uit het werkgebied.

Zorg ervoor dat:

• De voedingsschakelaar, de draad en het elektrische stopcontact in orde zich. Laat ze door een erkendevakman repareren als dit Niet het geval is.
• De ventilatiegaten nicht geblokkeerd zich.
• De machine en onderdelen correct+zijn gemonteerd.
• Het statief op de juiste wijze is bevestigd en de boor goed op het statief is gemonteerd.
  De boor goed vastzit.
• De waterkoeling onbeschadigd is en op de machine is aangesloten.
• Gebruik een geschikte boorkop, afhankelijk van hetfeit of er met water of droog geboard wordt. Wanner u het Niet zeker weet, vraag dan uw dealer, uw serviceworkplaats of een ervaren gebruiker.
• Voorkom een onbedoelde start. Verzeker u ervan dat de schakelaar in de OFF-positie (uit) staat voordat u het gereedschap aansluit op een spanningsbron.

Starten

BELANGRIJK! Van versnelling wisselen mag alleen worden gedaan als de machine uit staat. Anders bestaat het risico van schade aan de overbrenging.

1 Stel de arbeidstoeren in door de boorspil te draaien en tegelijkkertijd de schakelknop maar de gewenste stand te draaien.

2 Draai de waterkoeling open.
3 Start de machine door de aan/uitschakelaar in te schakelen.

Druk ook, als dit wordt gewenst, de Smartstart™-knop in.

Stoppen

WAARSCHUWING! De boorkop blijft nog even draaien nadat de motor is uitgezet.

Stop de boorkop Niet met uw handen. Er kan persoonlijk letsel optreden.

Schakel de aan/uitschakelaaruitomde machine te stoppen.

Koelen

Laat de machine een minuut onbelast lopen om de motor af te koelen.

Algemeen

BELANGRIJK! Controle en/of onderhoud dient te worden uitgevoerd met uitgeschakelde motor en de stekker uit het stopcontact.

De levensduur van uw machine worden aanzienlijk verlngd, waneer de machine op de juiste manier worden gebruikt, verzorgd en onderhonden.

Boor cervangen

1 Trek de stekker eruit.
2 Leg klaar:

• De neue boor.
• Steeksleutels, 24 en 32mm
• Watervast vet.

3 Verwijder de oude boor met behulp van de steeksleutels.
4 Smeer watervast vet op het schroefdraad van de(AP) boor.
5 Plaats de boor met behulp van de steeksleutels.

Voordat u de machine start,要去 u ervoor zorgen dat de neue boor goed vastzit.

Schoonmake

• Hou de machine en de boor schoon zodate er veilig kan worden geboard.

• Hou de handgreep droog en schoon, zonder vet en olie.

• Opdat de machine voldoende worden gekoeld, moeten de koelluchtopeningen vrij en schoon worden gehonden.
• Gebruik perslicht om de motor met regelmatige tussenpozen schoon te make. Verwijder de inspectiekap en maak de kap schoon.

Stroomvoorziening

WAARSCHUWING! Gebruik nooit beschadigde kabels, zich hunnen ernstig, zelfs dodelijk, persoonlijk letselveroorzaken.

Controller en het verlengsnoer heel en in goede staat zijn. Gebruik de machine Niet als de kabel is beschadigd, maar breng deze voor reparatie waar een erkende serviceworkplaats.

Vervangen van overbregingsolie

Neem contact op met uw dealer om de juiste olie te krijgen.

De olie in de overbrenging moet worden verrangen met een interval van 400 bedrijfsuren. Ga als volgt te werk:

1 Leg klaar:
- Nieuwe olie, STATOIL SYNTOL 75W-90 of andere vergelijkbare transmissie-olie.
- Vat om de oude olie in te gieten.
2 Bevestig de machine met de boorspil waar beneden in een bankschroef of ieits dergelijks.

3 Schroef de vier bouten los, waarmee de motor-overbrengingsmodule in elkaar zit.

4 Haal de machine voorzichtiguit elkaar.
5 Laat de overbrengingsolie in het vat lopen.
6 Neem indien nodig contact op met uw dealer om de overbrenging schoon te make.
7 Giet neue olie in de overbrenging, ca. 0,5 liter.

8 Controller of de afldichtlip op de radiale afldichting intact is.
9 Zet de machine waar in elkaar en draai de vier bouten vast. Zorg ervoor dat u de radiale afdichting nicht beschadigd tijdens de montage.

Koolborstels verrangen

De koolborstels要去 regelmatig worden verwijderd en gecontroleerd. Wekelijks als de machine dagelijkss worden gebruikt of met langere intervallen als de machine minder vaak worden gebruikt. Het slijvtvlak要去 vlak en onbeschadigd়n.

Beide koolborstels要去en alkijd bijdezelfde gelegenheid worden verrangen, maar wel een voor een. Ga als volgt te werk:

1 Verwijder de bouteen van de inspectiekap, 5 st. Gebruik een beitel in de sleuven om de inspectiekap snel en eenvoudig te verwijdersen.

2 Til de borstelhouderverveer weg (A).

3 Maak de bout los (B).
4 Trek de koolborstelaansluiting eruit.
5 Trek de koolborsteluit de houder (C).
6 Reinig de borstelhouser met perslucht of een kwast. Vervang de borstel als deutsche versleten is.

7 Plaats de neue koolborstel. Zorg ervoor dat de kant met koperdraad maar de tandwielkast is gericht en dat de koolborstel gemakkelijk in de borstelhouser schuift. Wanneer de koolborstel verkeerd om worden geplaatst, kan deze vast komen te zitten.
8 Leg de borsthouderveer op+zijn plaats.
9 Breng de koolborstelaansluiting onder de bout aan.
10 Herhaal de procedure voor de andere koolborstel.
11 Schuif de inspectiekap in de sleuven op de handgreep. Draai de vijf schroeven van de inspectiekap los, te beginnen met de schroef helemaal onder aan de handgreep.
12 Laat de machine 10 Minutes stationair draaien om de neue koolborstels in te lately lopen.

DeADFichtingervangen

Als er olie of water UIT het lekgat komt, moet de afdichting worden verrangen.

1 Draai de twee schroeven van de watermodule los.

2 Gebruik twee platte schroevendraiers om de afdichting voorzichtig los te wrikken.
3 Druk de neue afdichting zorgvuldig op zijnplaats en schroef de watermoduleeer vast.

Dagelijks onderhoud

1 Controller of de bouteen en moeren en vastgedraaid zich.
2 Controller of de schakelaar maar behoren werk.
3 Maak de machine uitwendig schoon.
4 Koelluchtinlaat controlleren en schoonmaken.
5 Controller of de kabel en het verlengsnoer heel en in goede staat+zijn.

Reparations

Belangrijk Alle soorten reparations mogen alleen worden uitgevoerd door erkende reparateurs. Dit om de operators niet aan groote risico's bloat te stellen.

TECHNISCHE GEGEVENS

	DM 340
Elektromotor	1-fase
Nominate spanning, V	230
Rendiment , W	3300
Nominate stoom, A	16

Gewicht, in kg

14

Max. diameter boorkop, mm/duim

400/16

Waterkoeling

Binnendraad G 1 1/4"

Wateraansluiting G 1/4'

Max. waterdruk, bar 8

Lawaai-emissie

Geluidsvermogen, gemeten, EN 12348:2000, dB(A) 97

Geluidsniveau

Niveau geluidsdruk bij hetoor van de gebruiker, gemeten volgens EN 12348:2000, dB(A) 88

Overbrenng	Boorsnelheid met belasting, tsp	Boorsnelheid zonder belasting, tsp	Aanbevolen boorgroote, mm	Aanbevolen boorgroote, duim
1	240	310	200-400	8-16
2	530	690	100-200	4-8
3	915	1190	50-100	2-4

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-433 81 Göteborg, Zweden, tel: [phone], verklaart hierbij dat de boormachine Husqvarna DM 340 met een serienummer uit het jaar 2009 en verder (het�aat met aanopvolgend een serienummer worden duidelijk aangegeven op het typeplaatje), in overeenstemming is met de voorschriften in de RICHTLIJNEN VAN DE RAAD:

• van 22 Juni 1998 "betreffende machines" 98/37/EG, bijlage IIA.
• van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
• van 12 December 2006 'inzake elektrisch materiaal', 2006/95/EG.

De volgende normen zijn van toepassing: SS-EN ISO 12100:2003, EN55014-1:2006, EN55014-2:1997/A1, EN61000-3-2:2006, EN61000-3-3:1995/A1/A2, EN12348:2000.

De geleverde boormachine kommt overeen met het exemplaar dat Europese typekeuring heeft ondergaan.

Göteborg, 21 maart 2009

Ulif Petersson, R&D-manager
