BUCKET 9659974-01 - Équipement de jardinage HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Marque	HUSQVARNA
Modèle	BUCKET 9659974-01
Catégorie	Équipement de jardinage
Type de produit	Benne de chargement
Charge maximale	65 kg
Alimentation	Hydraulique (branchement sur tracteur)
Fonctions principales	Chargement, déchargement, réglage de l'inclinaison
Installation	Montage sur PT 26D ; brancher les tuyaux hydrauliques sous la plaque de base
Réglage de l'inclinaison	Déplacer le levier vers la droite ou la gauche ; le cylindre doit être étiré d'au moins 50 mm
Première utilisation	Détacher les tuyaux et raccords rapides si nécessaire
Entretien courant	Contrôle quotidien des points de lubrification
Lubrification	Graisse pour roulement à billes sur les deux raccords aux extrémités du cylindre
Sécurité	Arrêter le moteur et retirer la clé avant entretien ; risque d'écrasement ; ne pas transporter de personnes
Consignes de sécurité	Garder les mains et les pieds éloignés des pièces en mouvement ; respecter la charge maximale
Pièces détachées	Contacter le revendeur agréé
Manuel d'utilisation	36 pages, disponible en FR, DE, EN
Numéro de modèle	9659974-01
Type d'attelage	PT 26D
Réduction de pression hydraulique	Tourner la clé en position ON, déplacer le levier plusieurs fois
Position du cylindre	Doit être étiré d'au moins 50 mm

FOIRE AUX QUESTIONS - BUCKET 9659974-01 HUSQVARNA

Quelle est la charge maximale de la benne HUSQVARNA 9659974-01 ?

La charge maximale est de 65 kg. Ne dépassez jamais cette limite.

Peut-on transporter des personnes dans la benne ?

Non, il est formellement interdit de transporter des personnes dans la benne. Risque de blessures graves.

Comment ajuster l'inclinaison de la benne ?

Utilisez le levier : déplacez-le vers la droite ou la gauche pour modifier l'inclinaison. Assurez-vous que le cylindre soit étiré d'au moins 50 mm.

Comment brancher les tuyaux hydrauliques ?

Branchez les tuyaux dans l'emplacement sous la plaque de base. Pour la première utilisation, il peut être nécessaire de détacher les tuyaux et raccords rapides.

Comment lubrifier la benne ?

Utilisez de la graisse pour roulement à billes. Appliquez sur les deux raccords de graissage situés aux extrémités du cylindre. Contrôlez quotidiennement.

Que faire avant toute opération d'entretien ?

Arrêtez le moteur et retirez la clé pour éviter tout démarrage accidentel.

Comment réduire la pression hydraulique dans le cylindre ?

Tournez la clé en position ON pendant quelques secondes et déplacez le levier plusieurs fois à droite et à gauche pour abaisser la pression.

Quelle est la position correcte du cylindre ?

Le cylindre doit toujours être étiré d'au moins 50 mm pour un fonctionnement correct.

Comment installer la benne sur un tracteur PT 26D ?

Assurez-vous que toutes les clavettes sont correctement fixées. Le montage se fait via le système d'attelage PT 26D.

Où télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur notice-facile.com en français, allemand et anglais.

MODE D'EMPLOI BUCKET 9659974-01 HUSQVARNA

Manuel d'utilisation, p. 20-25

Lisez attentivement ce manuel d'utilisation avant d'utiliser le produit pour la première fois.

Lisez et comprenez le manuel avant utilisation.

MAX 65 KG

Arrêtez le moteur et retirez la clé avant toute opération d'entretien, de nettoyage ou de réparation.

MAX 65 KG

Risque de blessures par écrasement ! Gardez les mains et les pieds éloignés des pièces en mouvement lorsque la benne est en marche.

La benne peut supporter une charge maximale de 65 kg.

ATTE de per

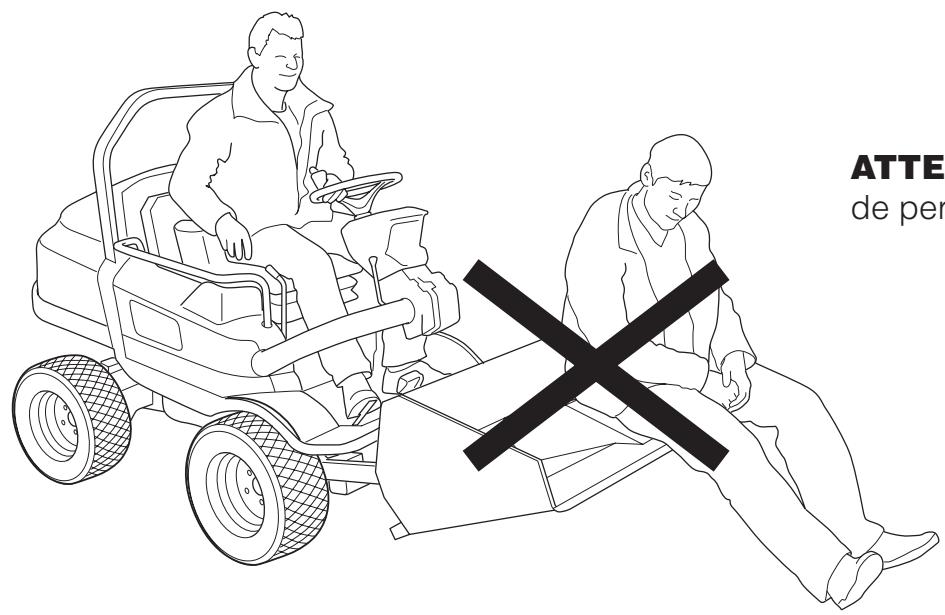

ATTENTION ! Ne transportez jamais de personne(s) dans la benne.

Réglez le support.

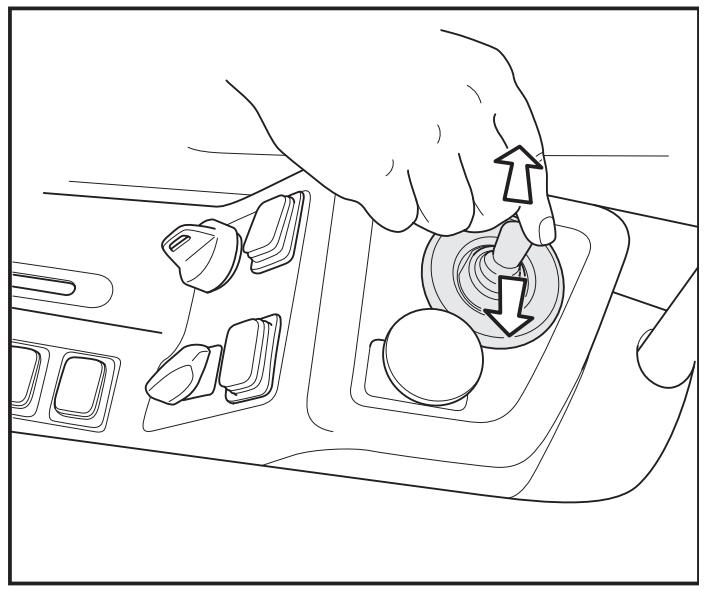

Ajustez si besoin la benne en déplaçant le levier vers l'avant ou vers l'arrière, de façon à travailler en position horizontale.

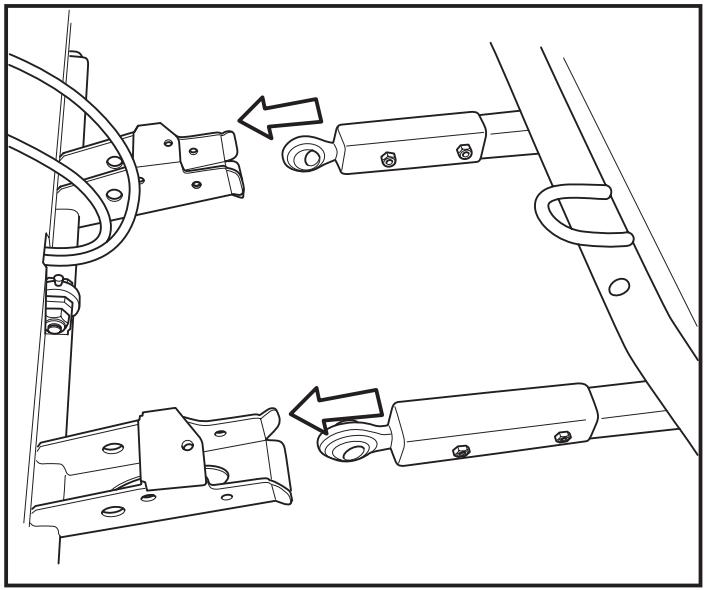

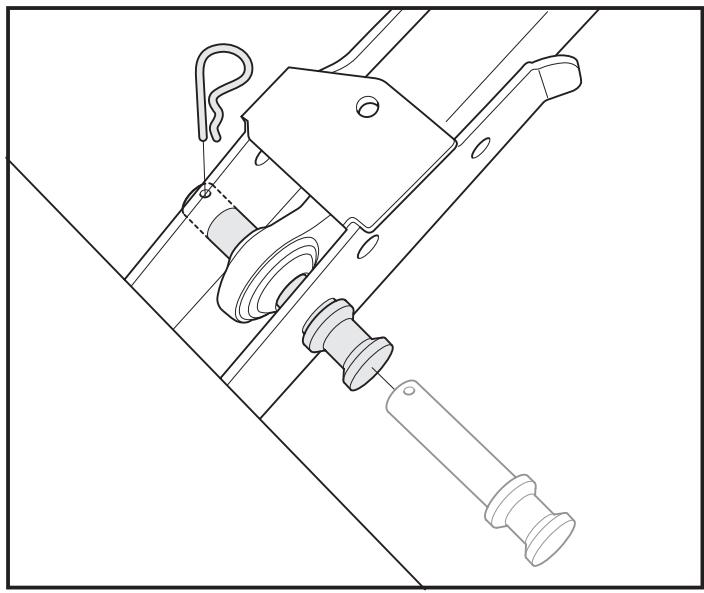

Assurez-vous que toutes les clavettes soient correctement fixées lorsque la benne est montée en PT 26D.

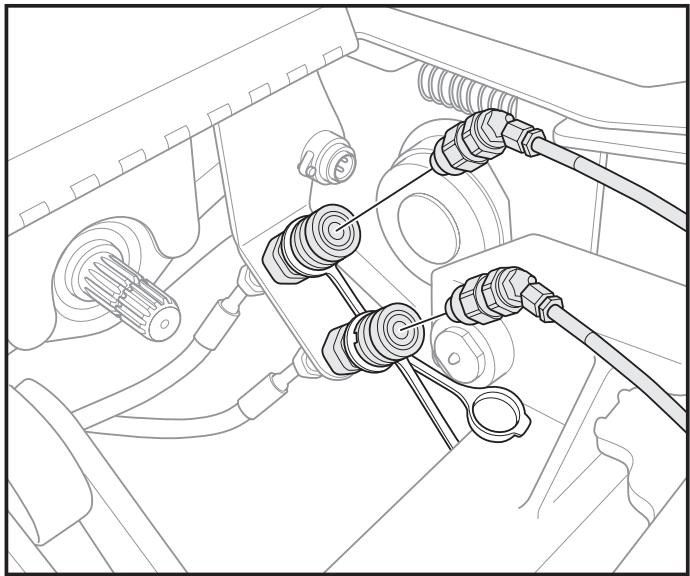

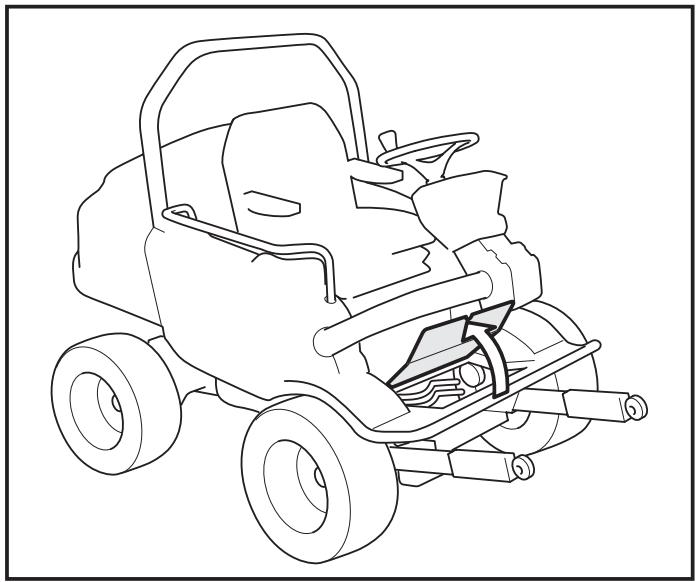

Les tuyaux hydrauliques se branchent dans l'emplacement sous la plaque de base.

Connectez les tuyaux.

ATTENTION ! Dans certains cas, il peut être nécessaire de détacher les tuyaux et les raccords rapides lors de la première utilisation de la benne.

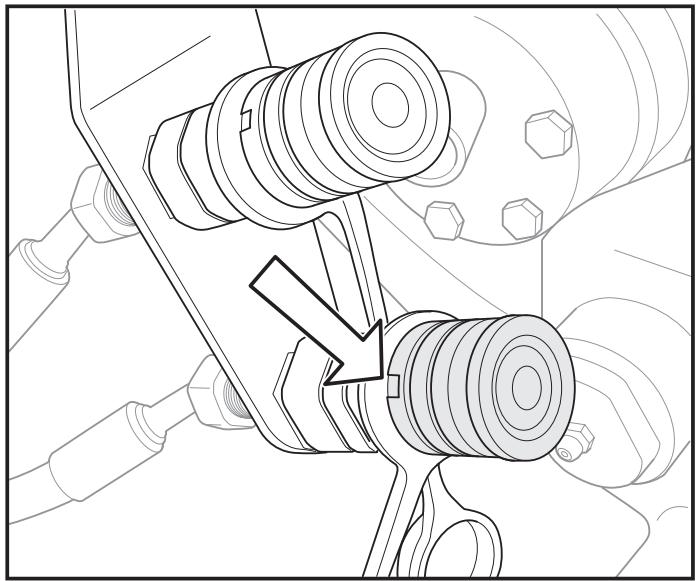

L'entaille doit être dans cette position afin de permettre le branchement et le débranchement.

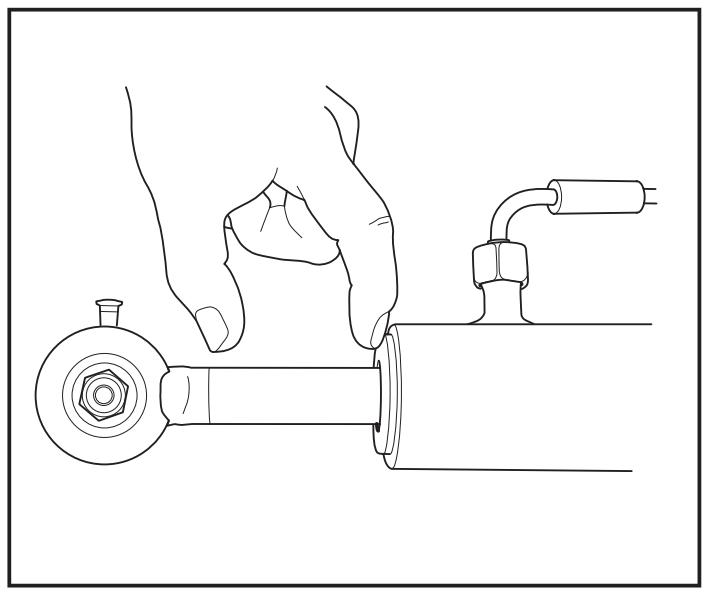

Position du cylindre

Le cylindre doit toujours être étiré d'au moins 50 mm.

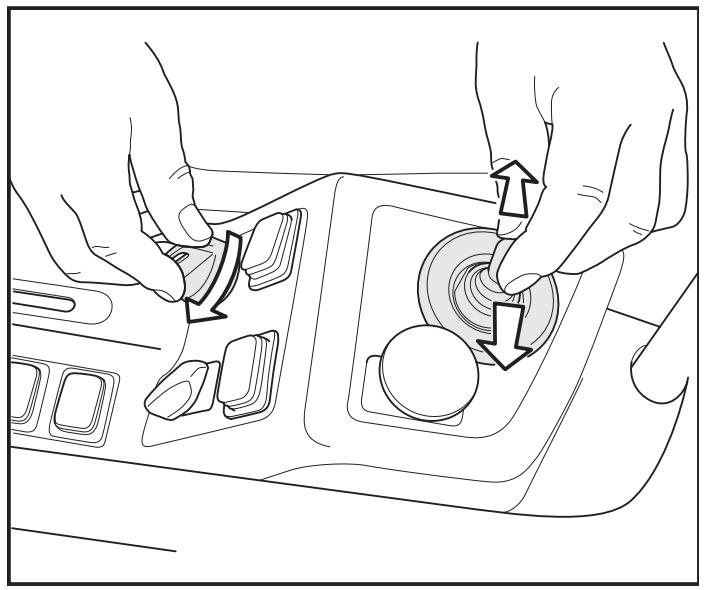

Tournez la clé en position ON pendant quelques secondes et déplacez en même temps le levier vers la droite et la gauche plusieurs fois afin de faire baisser la pression dans le cylindre de la benne.

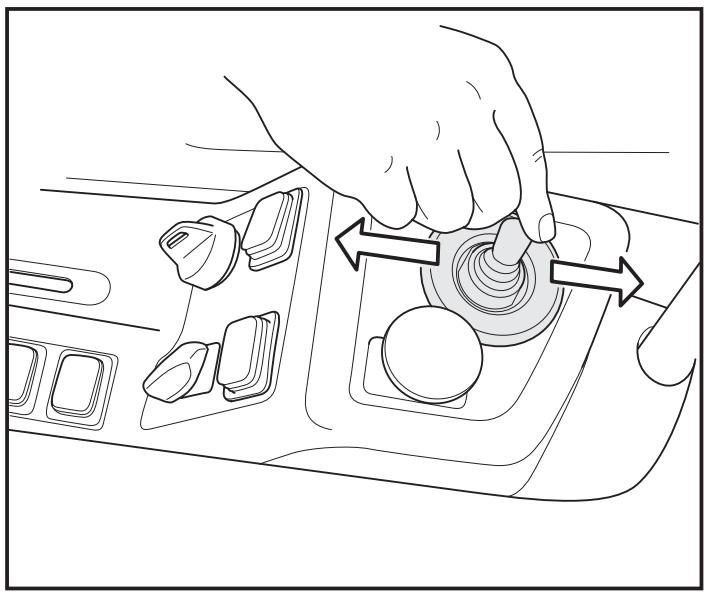

Déplacez le levier vers la droite ou vers la gauche pour ajuster l'inclinaison de la benne.

Lubrifier avec de la graisse pour roulement à billes.

Deux raccords de graissage se trouvent aux extrémités du cylindre.

Lubrifiez-les régulièrement avec de la graisse pour roulement à billes. Contrôlez quotidiennement les points de lubrification.

Les raccords sont livrés lubrifiés.
