BUCKET 9659974-01 - Gartenausrüstung HUSQVARNA - Kostenlose Bedienungsanleitung

Marke	HUSQVARNA
Modell	BUCKET 9659974-01
Kategorie	Gartengerät
Produkttyp	Ladeschaufel
Maximale Belastung	65 kg
Antrieb	Hydraulik (Anschluss an Traktor)
Hauptfunktionen	Laden, Entladen, Neigungseinstellung
Montage	Montage auf PT 26D; Hydraulikschläuche unter der Grundplatte anschließen
Neigungseinstellung	Den Hebel nach rechts oder links bewegen; der Zylinder muss mindestens 50 mm ausgefahren sein
Erste Inbetriebnahme	Schläuche und Schnellkupplungen ggf. lösen
Regelmäßige Wartung	Tägliche Überprüfung der Schmierstellen
Schmierung	Kugellagerfett an beiden Anschlüssen an den Zylinderenden
Sicherheit	Motor abstellen und Zündschlüssel abziehen vor Wartung; Quetschgefahr; keine Personen transportieren
Sicherheitshinweise	Hände und Füße von beweglichen Teilen fernhalten; maximale Belastung beachten
Ersatzteile	Kontaktieren Sie den autorisierten Händler
Bedienungsanleitung	36 Seiten, verfügbar auf FR, DE, EN
Modellnummer	9659974-01
Kupplungstyp	PT 26D
Hydraulikdruckentlastung	Schlüssel in Position ON drehen, Hebel mehrmals bewegen
Zylinderposition	Muss mindestens 50 mm ausgefahren sein

Häufig gestellte Fragen - BUCKET 9659974-01 HUSQVARNA

Wie hoch ist die maximale Belastung der Ladeschaufel HUSQVARNA 9659974-01?

Die maximale Belastung beträgt 65 kg. Überschreiten Sie diese Grenze niemals.

Dürfen Personen in der Ladeschaufel transportiert werden?

Nein, es ist ausdrücklich verboten, Personen in der Ladeschaufel zu transportieren. Verletzungsgefahr.

Wie stelle ich die Neigung der Ladeschaufel ein?

Verwenden Sie den Hebel: Bewegen Sie ihn nach rechts oder links, um die Neigung zu ändern. Stellen Sie sicher, dass der Zylinder mindestens 50 mm ausgefahren ist.

Wie schließe ich die Hydraulikschläuche an?

Schließen Sie die Schläuche an der Stelle unter der Grundplatte an. Bei der ersten Verwendung kann es erforderlich sein, die Schläuche und Schnellkupplungen zu lösen.

Wie schmiere ich die Ladeschaufel?

Verwenden Sie Kugellagerfett. Tragen Sie es auf die beiden Schmiernippel an den Zylinderenden auf. Täglich überprüfen.

Was ist vor allen Wartungsarbeiten zu tun?

Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab, um ein versehentliches Starten zu vermeiden.

Wie reduziere ich den Hydraulikdruck im Zylinder?

Drehen Sie den Schlüssel für einige Sekunden in Position ON und bewegen Sie den Hebel mehrmals nach rechts und links, um den Druck abzulassen.

Was ist die korrekte Position des Zylinders?

Der Zylinder muss für einen korrekten Betrieb immer mindestens 50 mm ausgefahren sein.

Wie installiere ich die Ladeschaufel an einem Traktor PT 26D?

Stellen Sie sicher, dass alle Keile richtig befestigt sind. Die Montage erfolgt über das Kupplungssystem PT 26D.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com in Französisch, Deutsch und Englisch verfügbar.

BEDIENUNGSANLEITUNG BUCKET 9659974-01 HUSQVARNA

Gebrauchsanweisung, S. 26-31

Vor Benutzung des Geräts die Gebrauchsanweisung gründlich durchlesen.

Vor Anwendung Gebrauchsanweisung genau durchlesen.

Schalten Sie den Motor aus und entfernen Sie die Schlüssel vor der Wartung, Reinigung oder Reparatur.

Klemmgefahr! Halten Sie Hände und Füße von beweglichen Teilen fern, wenn die Schaufel in Betrieb ist.

MAX 65 KG

Die Schaufel darf höchstens mit 65 kg belastet werden.

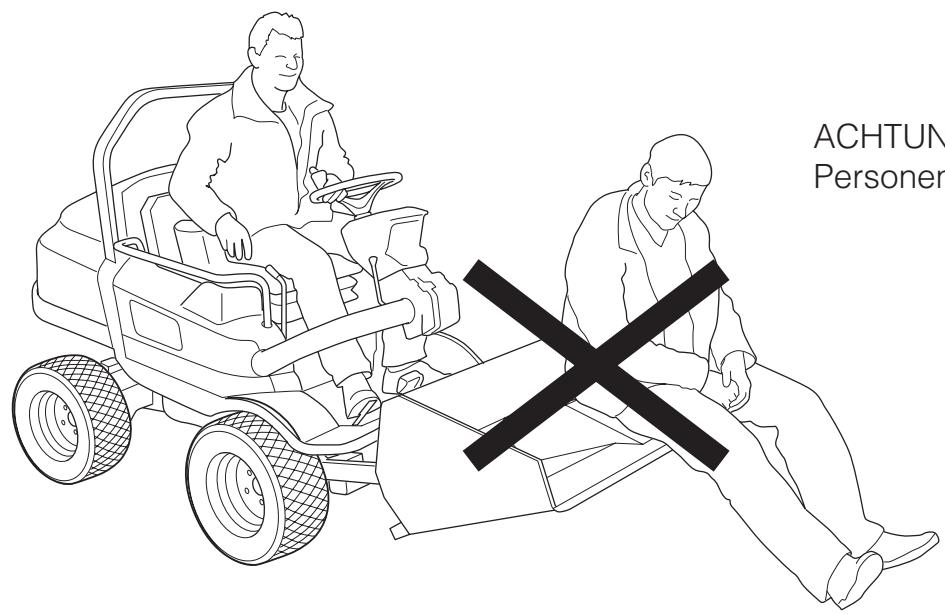

ACHTUN Personer

ACHTUNG! Transportieren Sie niemals Personen in der Schaufel.

Passen Sie die Befestigung ein.

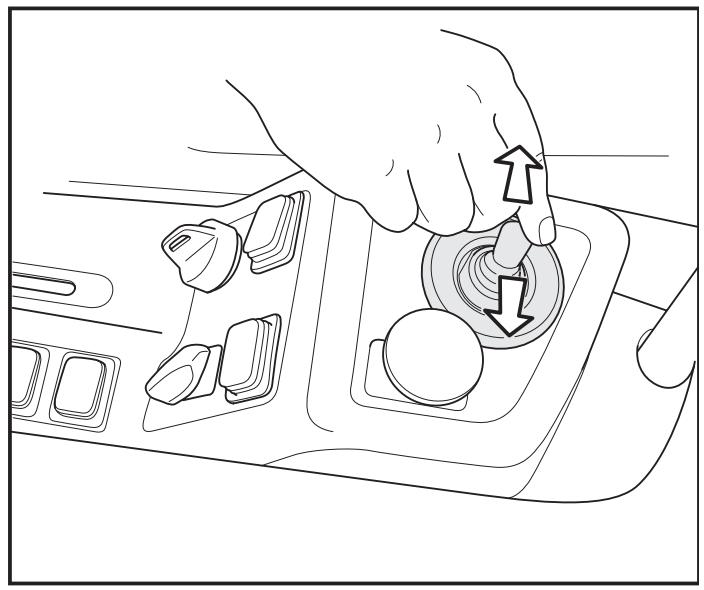

Justieren Sie die Schaufel bei Bedarf so, dass sie in der Horizontalposition arbeitet, indem Sie den Hebel nach vorne oder nach hinten bewegen.

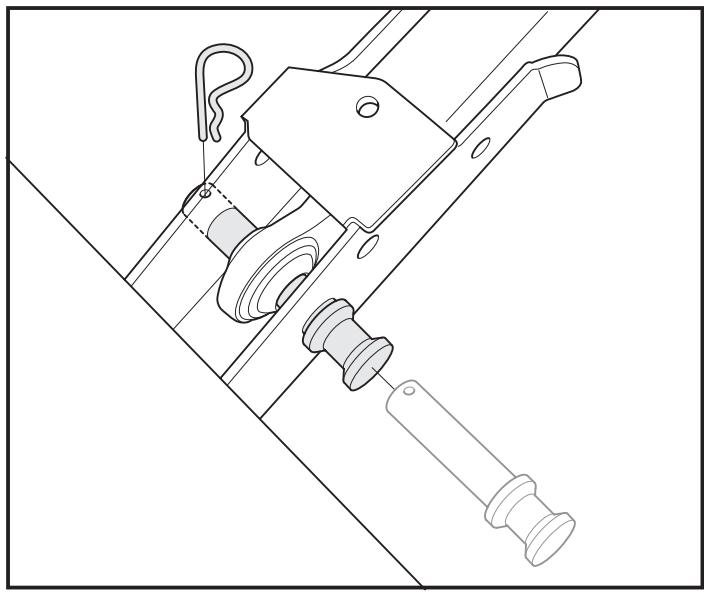

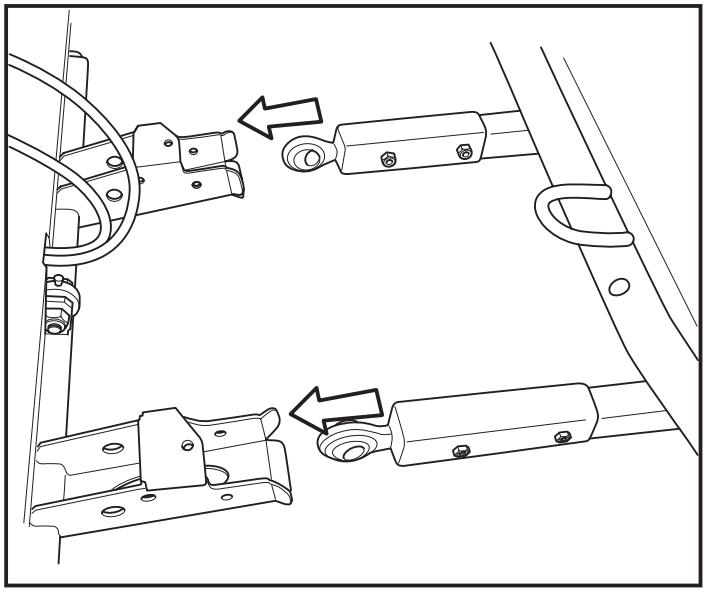

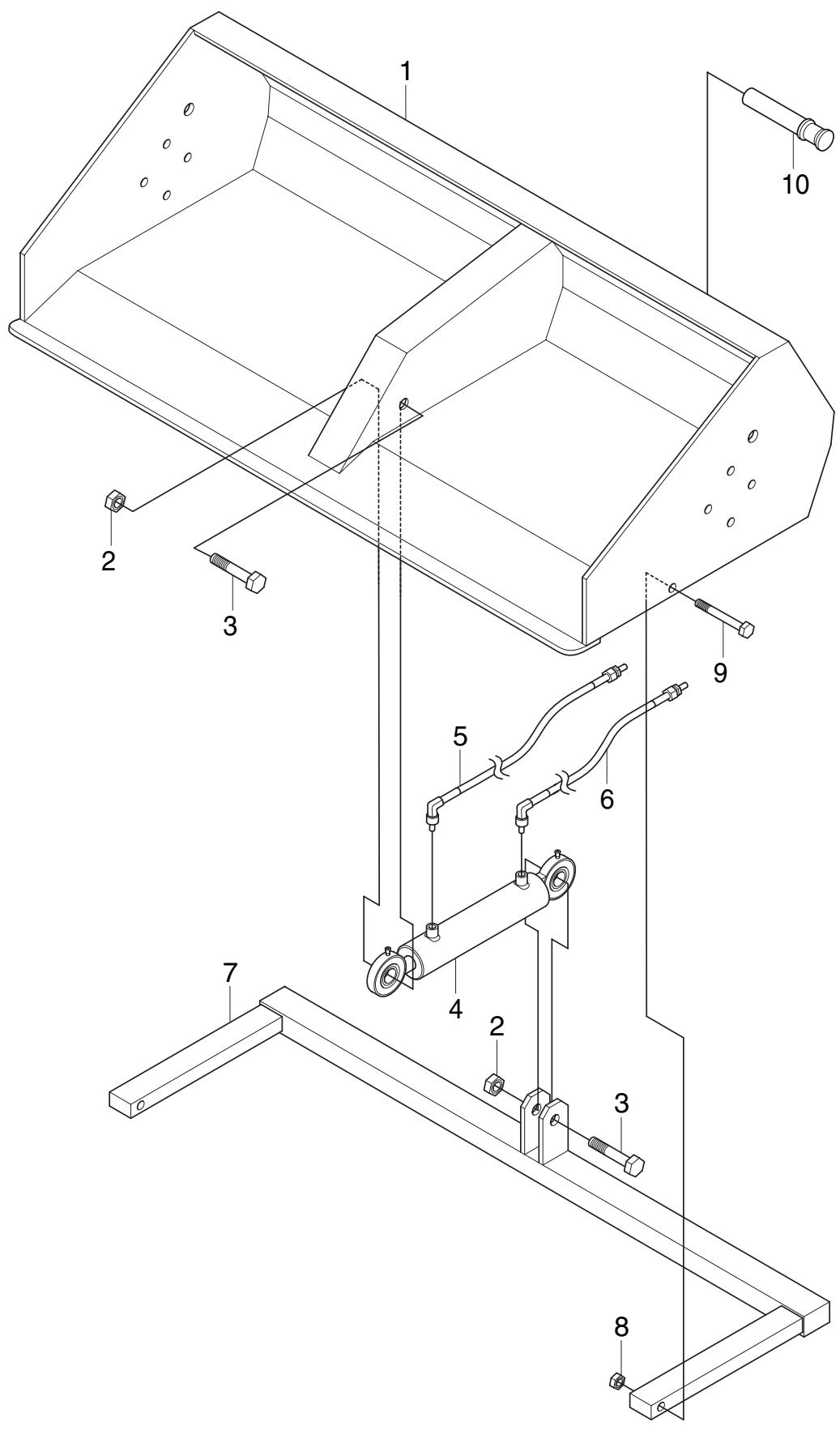

Sorgen Sie dafür, dass alle Splinte ordentlich gesichert sind, wenn Sie die Schaufel an die PT 26D montieren.

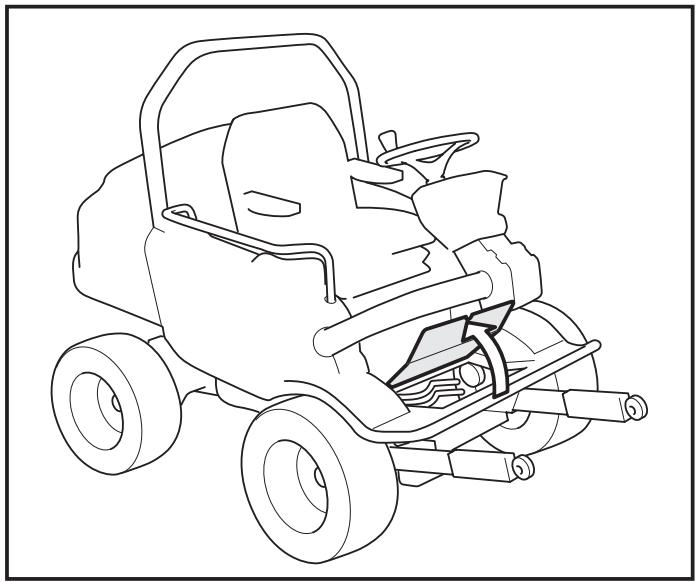

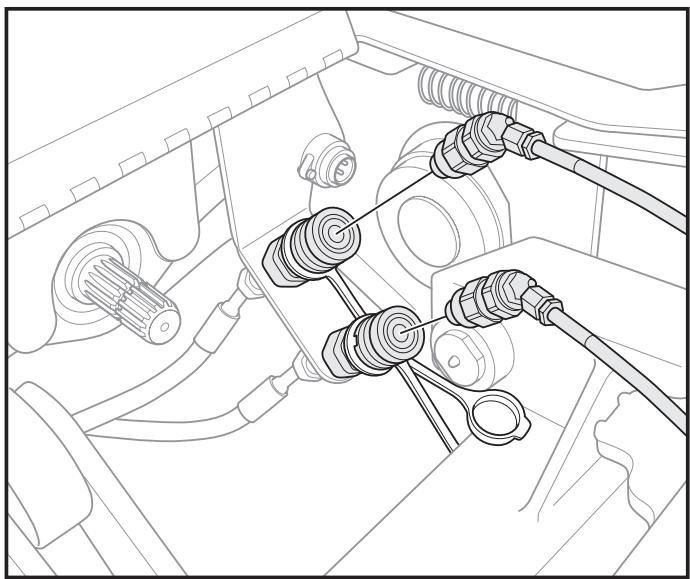

Die Hydraulikschläuche werden unter der Klappe im Fußblech angeschlossen.

Schließen Sie die Schläuche an.

ACHTUNG! Es kann in bestimmten Fällen erforderlich sein, Schläuche und Schnellverbindungen bei der ersten Verwendung der Schaufel nachzuspannen.

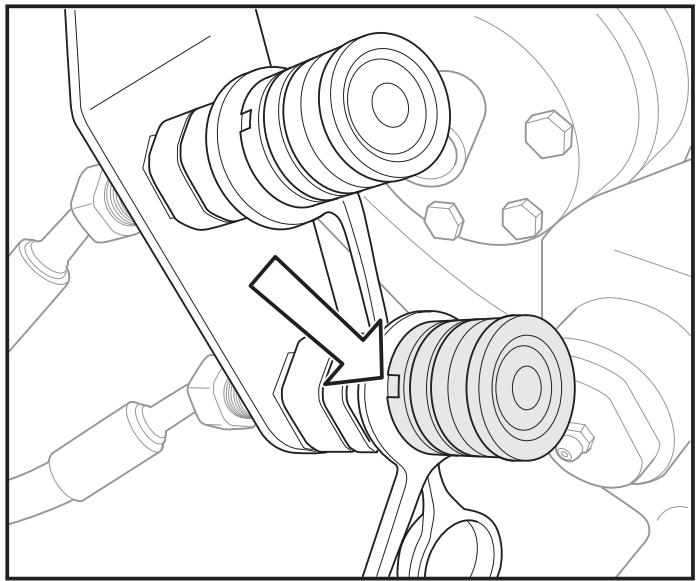

Um das An- und Ausschalten zu ermöglichen, muss sich die Ritze in dieser Position befinden.

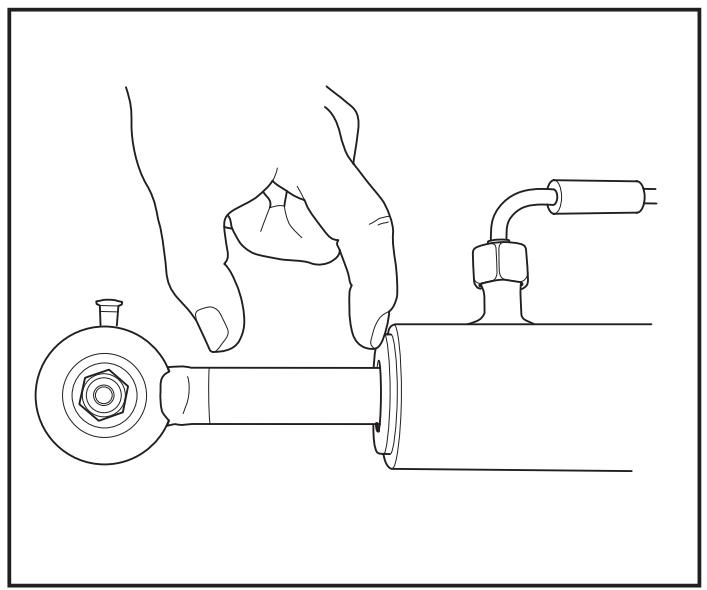

Position des Zylinders

Der Zylinder sollte stets um mindestens 50 mm ausgezogen sein.

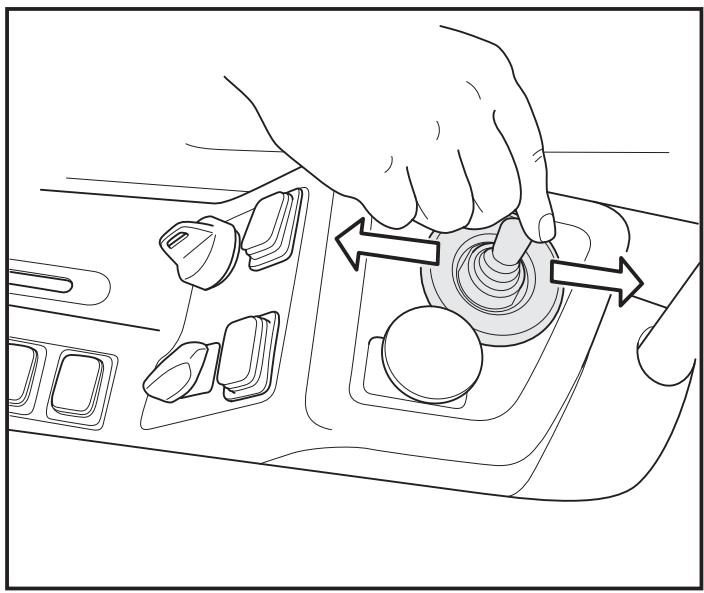

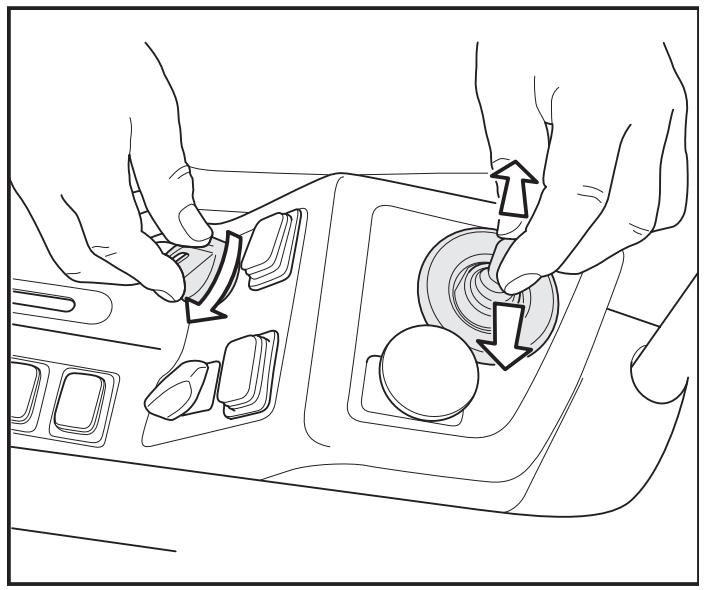

Drehen Sie den Schlüssel für einige Sekunden auf ON, und bewegen Sie gleichzeitig den Hebel mehrmals nach rechts und nach links um den Druck in den Zylindern der Schaufel abzusenken.

Bewegen Sie den Hebel nach rechts oder links um den Winkel der Schaufel einzustellen.

Schmieren Sie mit Kugellagerfett.

Es gibt an den Enden des Zylinders zwei Schmiernippel (Gelenke).

Diese sind regelmäßig mit Kugellagerfett zu schmieren. Kontrollieren Sie die Schmierstellen vor jedem Tag, an dem Sie die Maschine benutzen.

Die Nippel sind bei Lieferung geschmiert.
