Type de produit	Balai de jardin (unité de balayage)
Marque	HUSQVARNA
Modèle	BROOM 9659973-01
Utilisation	Nettoyage de surfaces extérieures (allées, parkings)
Entraînement	Hydraulique (par tracteur)
Réglage latéral	Oui, par levier
Réglage de hauteur	Via support et arbre de transmission
Tension de chaîne	Ajustable via tendeur et déplacement d'engrenage
Lubrification	Huile visqueuse et graisse pour roulements à billes
Sécurité	Protège-chaîne, distance minimale de 10 mètres, arrêt moteur avant entretien
Montage	Sur tracteur (PT 26D)
Entretien	Vérification quotidienne de la lubrification
Pièces détachées	Brosses cylindriques, chaînes, roulements
Type de commande	Levier de déplacement latéral
Compatibilité	Tracteurs avec prise hydraulique

FOIRE AUX QUESTIONS - BROOM 9659973-01 HUSQVARNA

Comment régler la tension de la chaîne de l'unité de balayage ?

Pour régler la tension de la chaîne entre les engrenages, tournez d'abord le tendeur de chaîne. Si le tendeur est au maximum, il est possible de déplacer l'engrenage externe sur le côté pour retendre. Pour la chaîne entre l'engrenage et le rouleau de brosse, retirez le capot du protège-chaîne, desserrez les quatre écrous du roulement de 0,5 à 1 tour, ajustez les vis à tête creuse hexagonale sur le côté court jusqu'à ce que la chaîne puisse être déplacée verticalement d'environ 1 cm, puis serrez les écrous.

Comment lubrifier l'unité de balayage ?

Les points de lubrification sont les extrémités, les raccords de graissage et les chaînes. Utilisez de l'huile visqueuse pour les chaînes et de la graisse pour roulements à billes pour les roulements. Vérifiez quotidiennement ces points et lubrifiez si nécessaire. L'unité est livrée pré-lubrifiée.

Quelles sont les précautions de sécurité à respecter lors de l'utilisation ?

Arrêtez le moteur et retirez la clé avant toute opération d'entretien, de nettoyage ou de réparation. Ne restez pas dans la zone de travail dans un rayon de 10 mètres. Gardez les mains et les pieds éloignés des pièces en mouvement. N'utilisez jamais la brosse tournante si le protège-chaîne est défectueux. Tenez les spectateurs, animaux et enfants à distance.

Comment remplacer les brosses cylindriques ?

Pour démonter, desserrez et retirez le support du roulement du côté droit, puis démontez la tige au centre. Pour le montage, installez les nouvelles brosses et entretoises en veillant à ce que les tiges de guidage ne soient pas dans le même sens, remontez la tige de roulement et serrez les vis, puis le support du roulement.

Comment ajuster la position latérale de l'unité de balayage ?

Déplacez le levier vers la droite ou vers la gauche pour ajuster latéralement l'unité de balayage. Assurez-vous de travailler en position horizontale en ajustant si besoin le levier vers l'avant ou l'arrière.

Comment régler la hauteur de travail de l'unité ?

Réglez le support et l'arbre de transmission pour maintenir l'arbre horizontal. Placez un support sous l'arbre de transmission. Ajustez l'unité en déplaçant le levier vers l'avant ou l'arrière pour travailler en position horizontale.

Quelle huile utiliser pour la lubrification des chaînes ?

Utilisez de l'huile visqueuse pour lubrifier les chaînes. Pour les roulements, utilisez de la graisse pour roulements à billes.

Comment vérifier les fuites d'huile ?

Contrôlez régulièrement l'absence de fuite d'huile. En cas de fuite, contactez votre atelier spécialisé pour réparation.

Comment monter l'unité de balayage sur le tracteur ?

Assurez-vous que toutes les clavettes sont correctement fixées. Montez les carters de protection des deux chaînes avec précaution. Branchez les tuyaux hydrauliques et l'arbre de transmission sous la plaque de base, et fixez la chaîne pour éviter toute rotation.

Quelle est la distance de sécurité autour de l'appareil ?

Ne restez pas dans la zone de travail de l'unité de balayage, dans un rayon d'environ 10 mètres. Éloignez les spectateurs, animaux et enfants.

MODE D'EMPLOI BROOM 9659973-01 HUSQVARNA

Manuel d'utilisation, p. 32-41

Lisez attentivement ce manuel d'utilisation avant d'utiliser le produit pour la première fois.

Lisez et comprenez le manuel avant utilisation.

Arrêtez le moteur et retirez la clé avant toute opération d'entretien, de nettoyage ou de réparation.

Ne restez pas dans la zone de travail de l'unité de balayage, d'un rayon d'environ 10 mètres.

N'utilisez pas l'unité de brossage à proximité de spectateurs, d'animaux ou d'enfants.

Gardez les mains et les pieds éloignés des pièces en mouvement.

N'utilisez jamais de Brosse tournante dont le protège-chaine est défectueux.

Risque de blessures par écrasement! Gardez les mains et les pieds éloignés des pièces en mouvement lorsque l'unité de balayage est en marche.

Réglez le support et l'arbre de transmission. Placez un support sous l'arbre de transmission de façon à ce qu'il reste horizontal.

Ajustez si besoin l'unité de balayage en déplaçant le levier vers l'avant ou vers l'arrière, de façon à travailler en position horizontale.

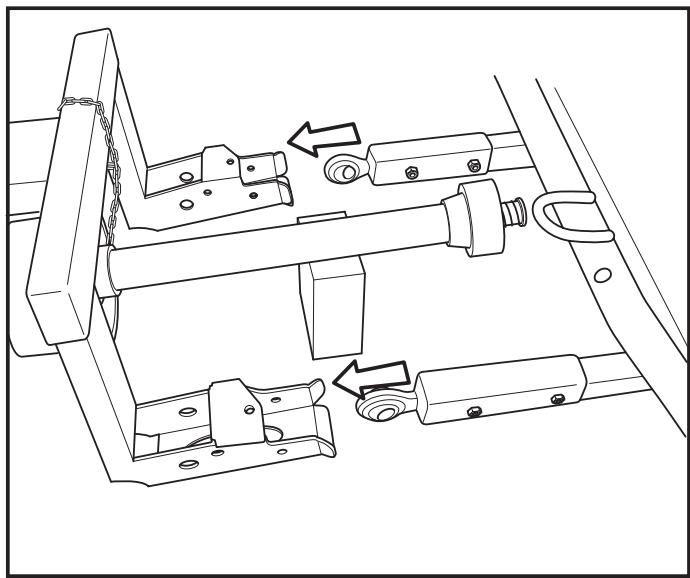

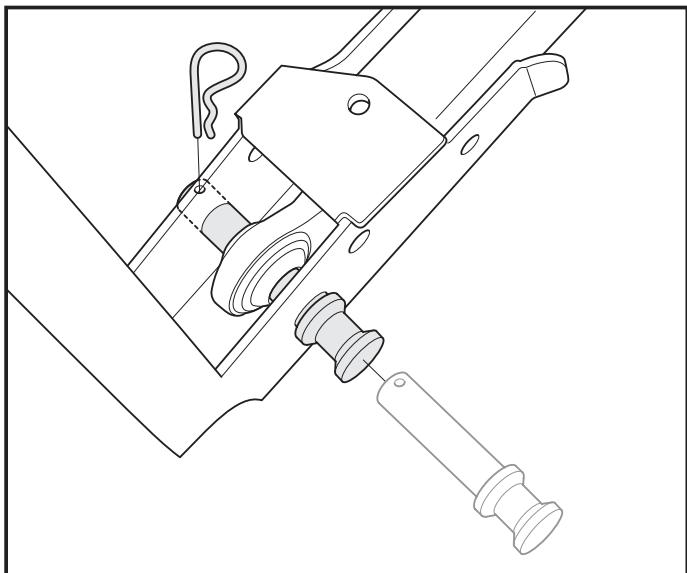

Assurez-vous que toutes les clavettes soient correctement fixées lorsque l'unité de balayage est montée en PT 26D.

Les carters de protection des deux chaînes doivent être montés avec précaution.

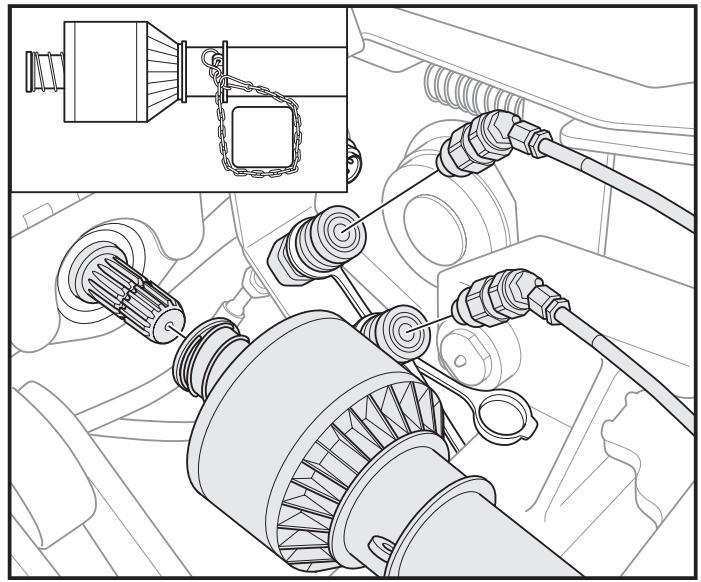

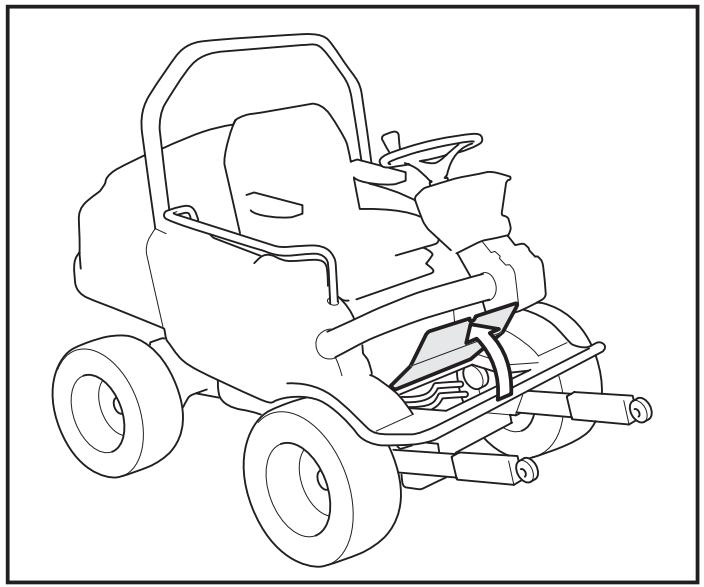

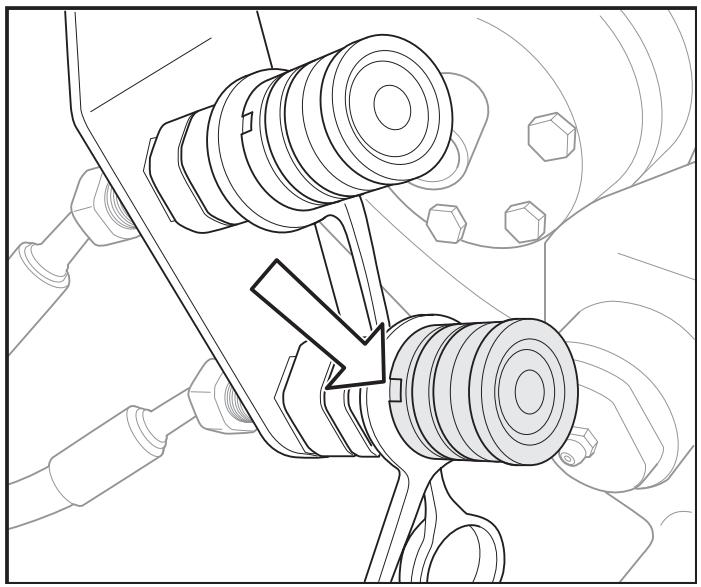

Les tuyaux hydrauliques et l'arbre de transmission se branchent dans l'emplacement sous la plaque de base.

Connectez les tuyaux et branchez l'arbre de transmission. Fixez la chaîne pour éviter toute rotation.

L'entaille doit être dans cette position afin de permettre le branchement et le débranchement.

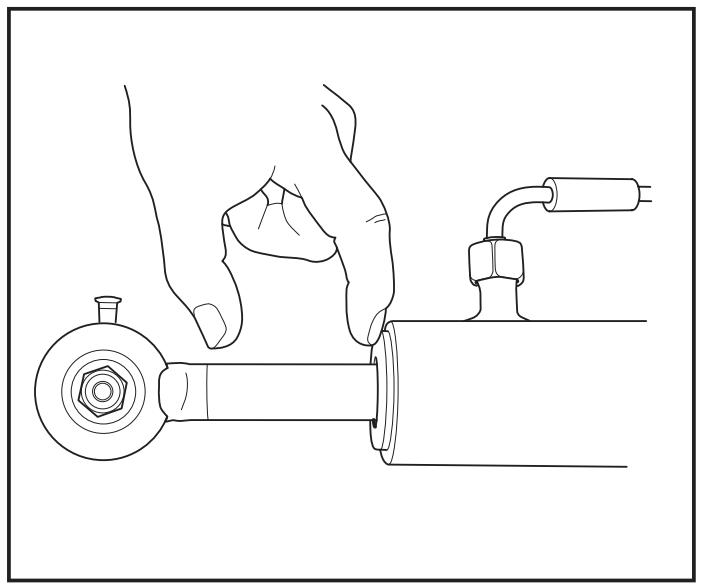

Position du cylindre

Le cylindre doit toujours être étiré d'au moins 50 mm.

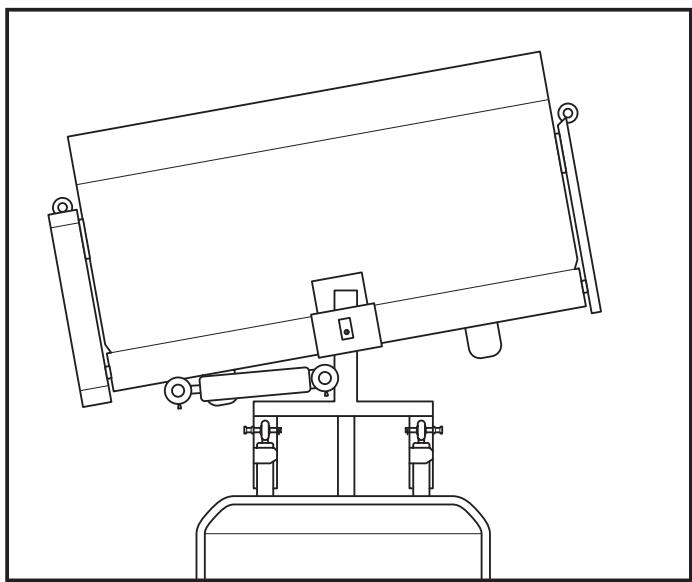

Marché à vide

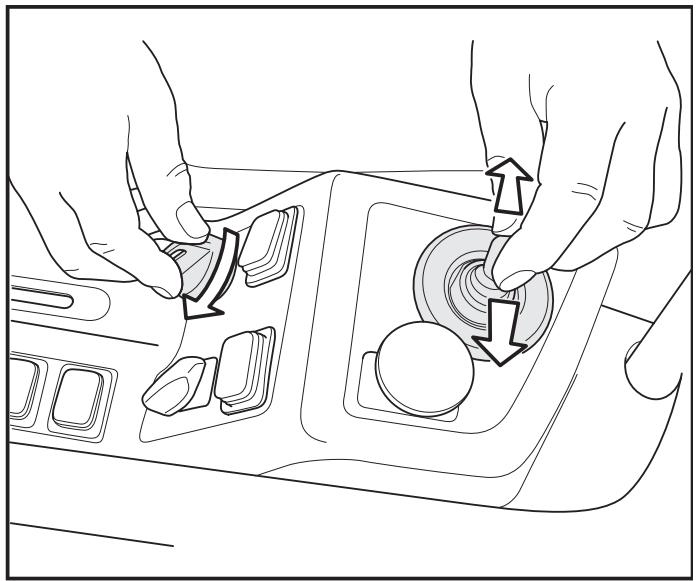

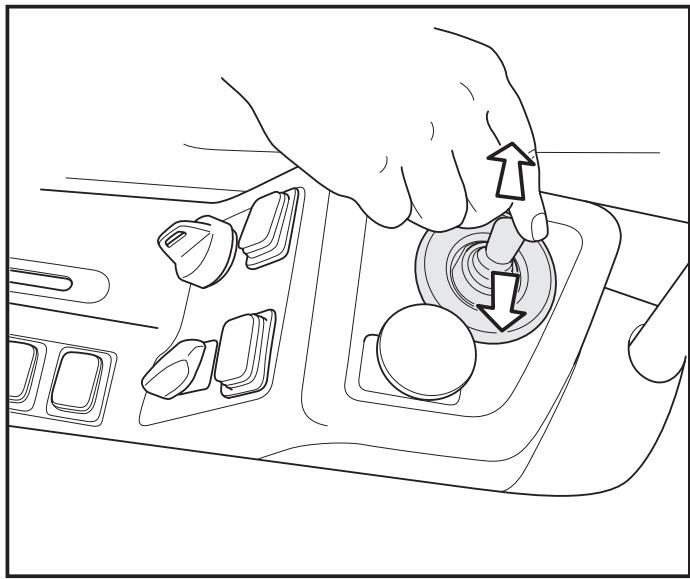

Tournez la clé en position ON pendant quelques secondes et déplacez en même temps le levier vers la droite et la gauche plusieurs fois afin de faire baisser la pression dans le cylindre de l'unité de balayage.

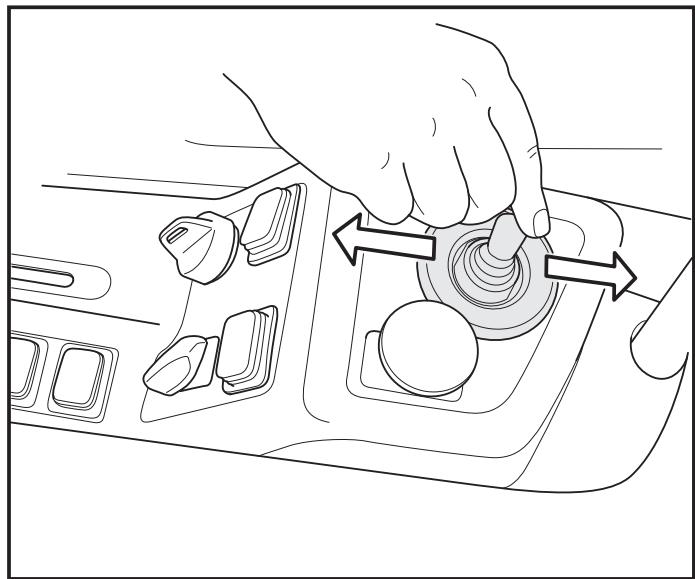

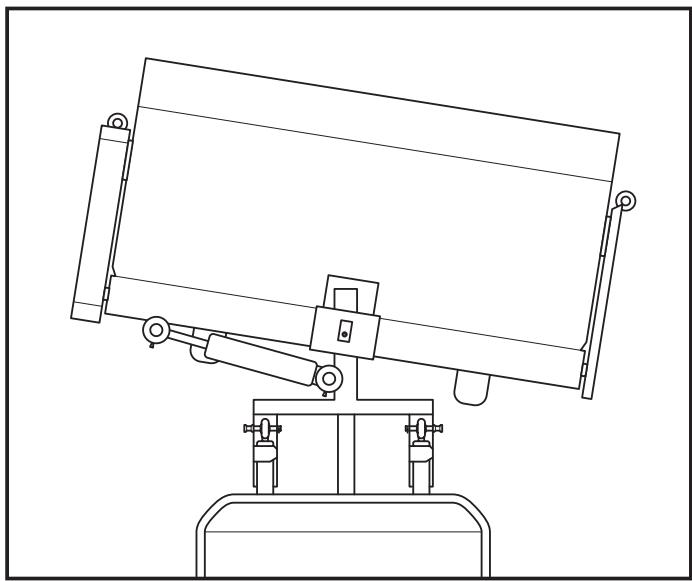

Déplacez le levier vers la droite ou vers la gauche pour ajuster latéralement l'unité de balayage.

Lubrifiez avec de l'huile visqueuse.

Lubrifier avec de la graisse pour roulement à billes.

Contrôlez. En cas de fuite d'huile, contactez votre atelier spécialisé.

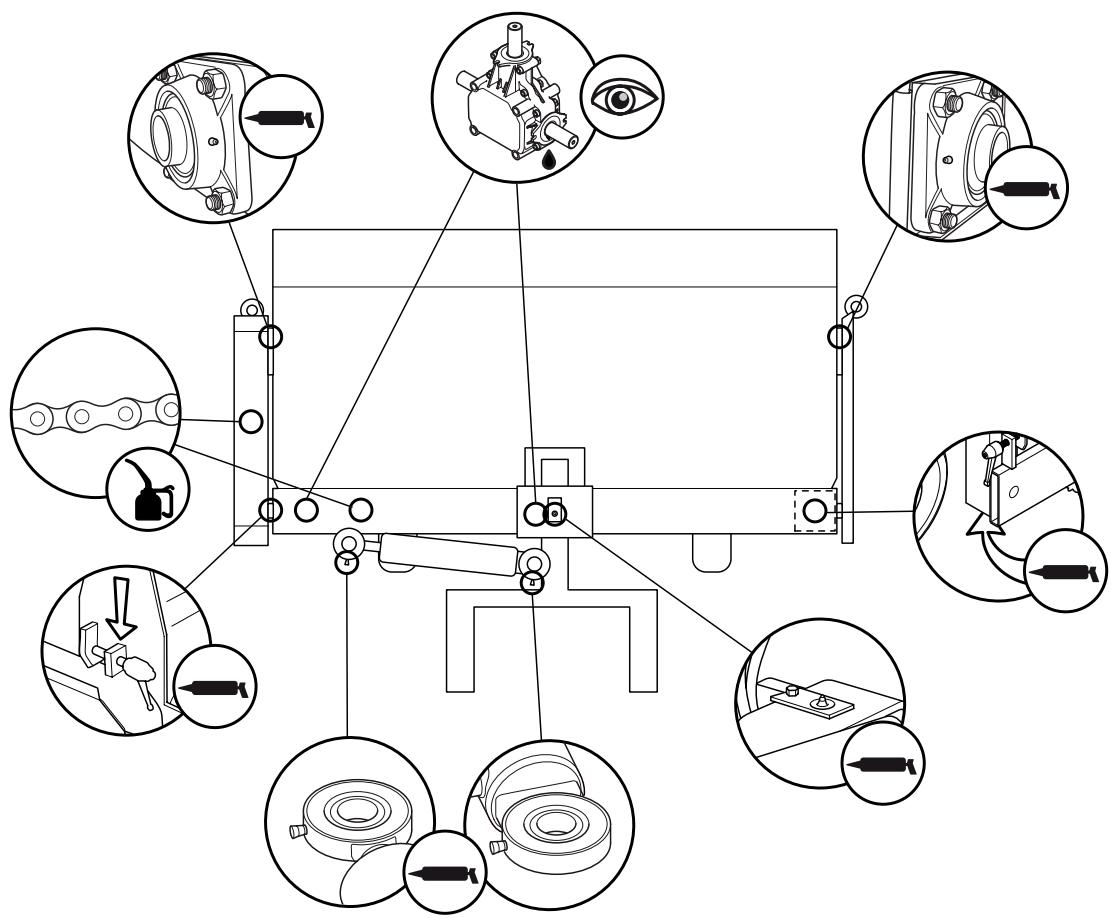

Les points de lubrification de l'unité sont les extrémités, les raccords de graissage et les chaînes. Contrôlez quotidiennement les points de lubrification. Lubrifiez si besoin. L'unité est livrée lubrifiée.

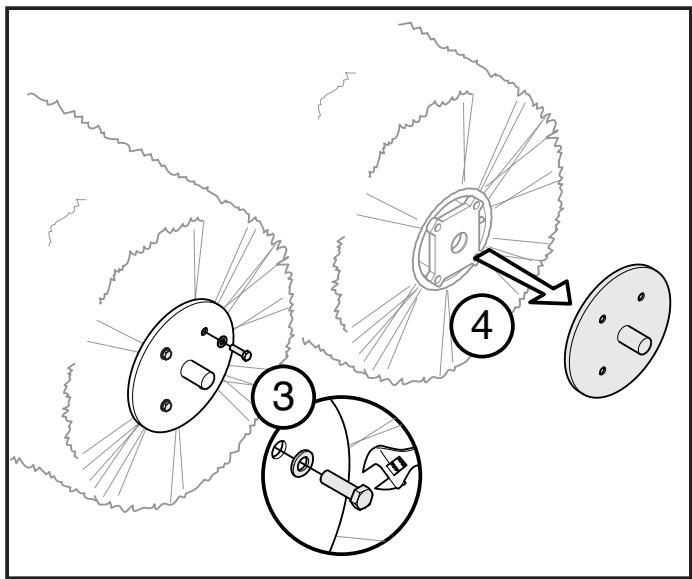

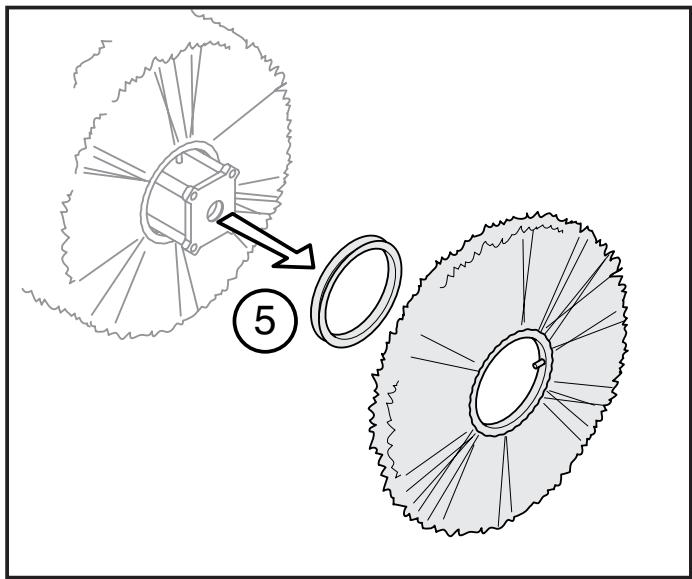

Démontage :

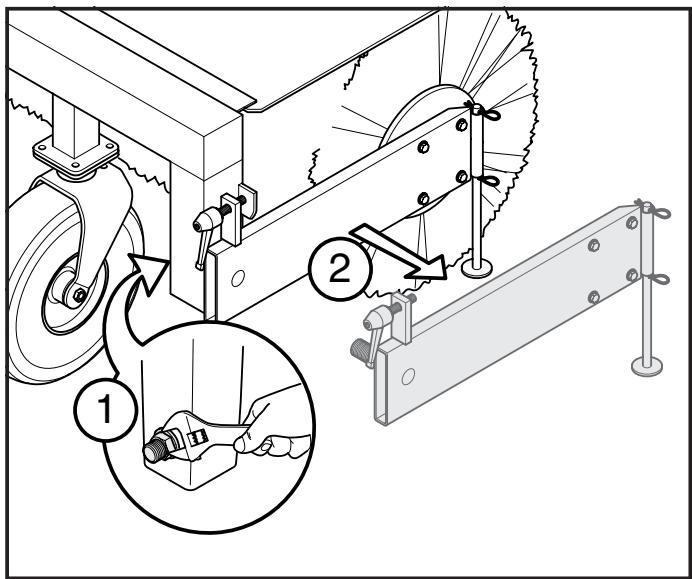

Desserrez et retirez le support du roulement du côté droit de l'unité.

Démontez la tige située à l'extrémité du centre de l'unité.

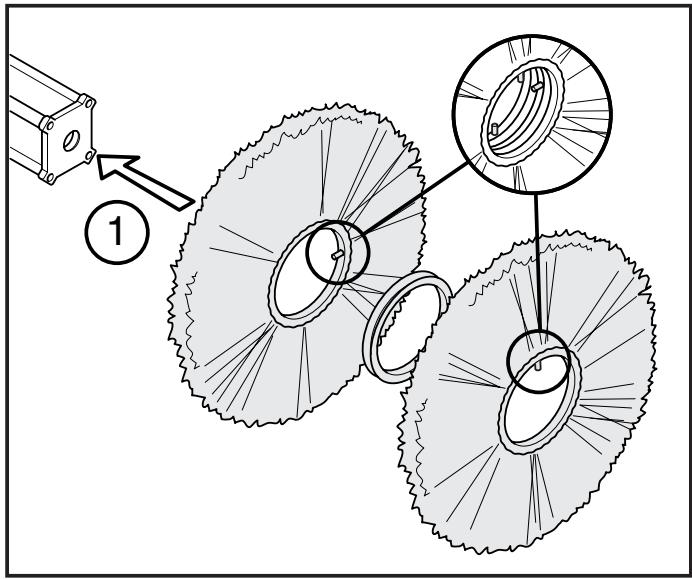

Montage :

Montez les nouvelles brosses cylindriques et entretoises. Vérifiez que les tiges de guidage des brosses cylindriques ne soient pas placées dans le même sens au centre de l'unité.

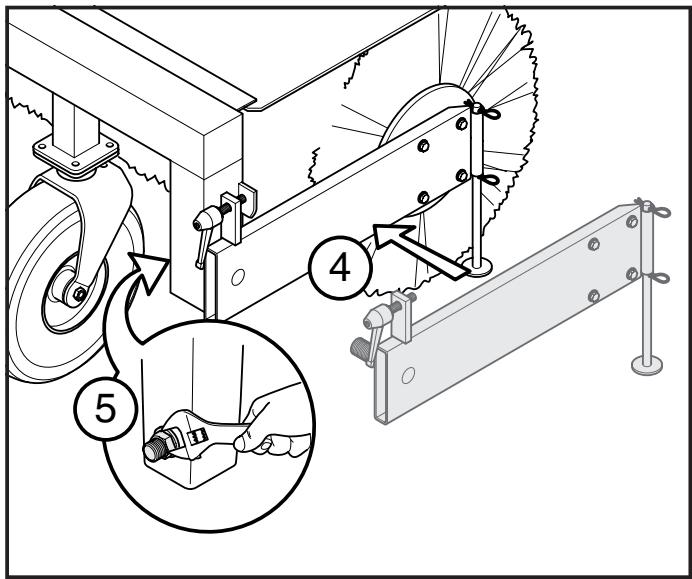

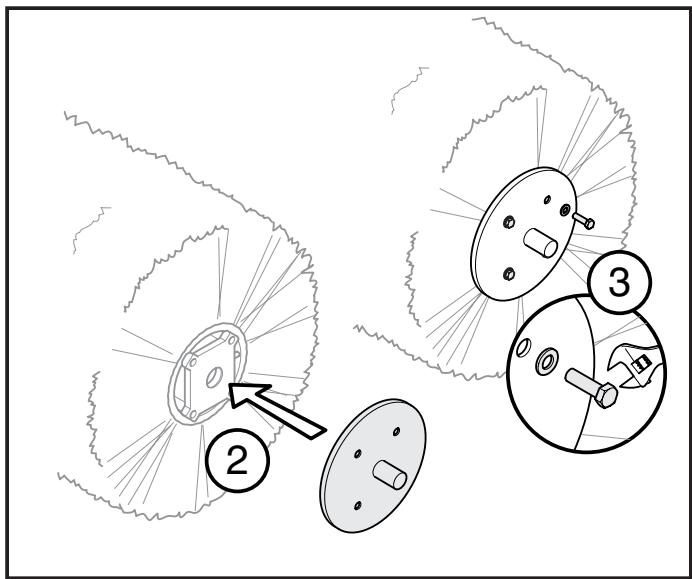

Montez la tige de roulement et serrez les vis.

Montez le support du roulement et serrez bien les vis restantes.

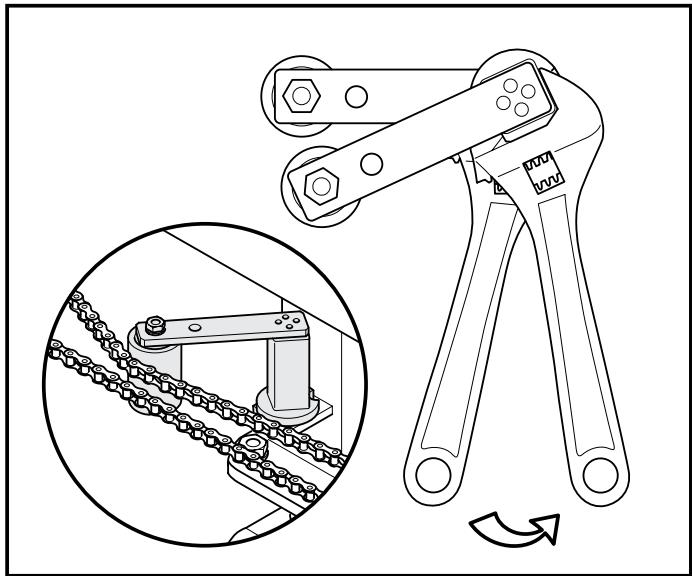

La chaîne entre les engrenages

Tournez d'abord le tendeur de chaîne afin de tendre la chaîne.

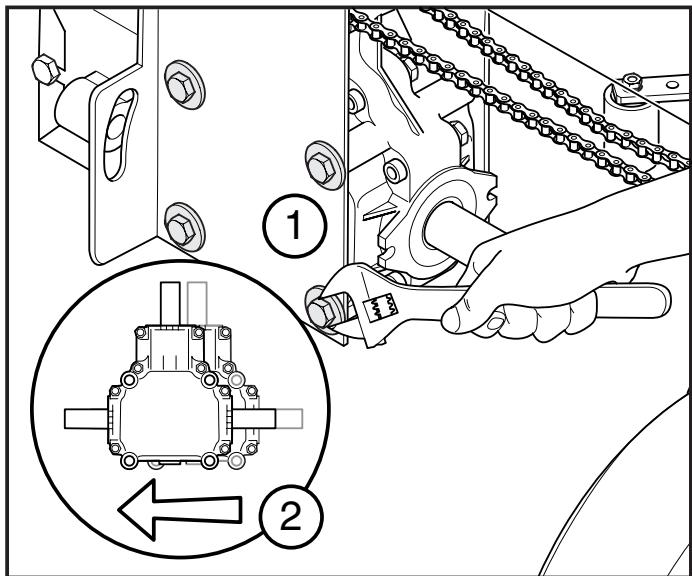

Lorsque le tendeur de chaîne est utilisé au maximum, il est possible de déplacer l'engrenage externe sur le côté afin de tendre à nouveau la chaîne et le tendeur de chaîne.

Attention!

Les unités de balayage avec un numéro de série inférieur ou égal à 0016348 possèdent une chaîne 1/2 ".

Une chaîne 5/8” est utilisée à partir du modèle 0023349.

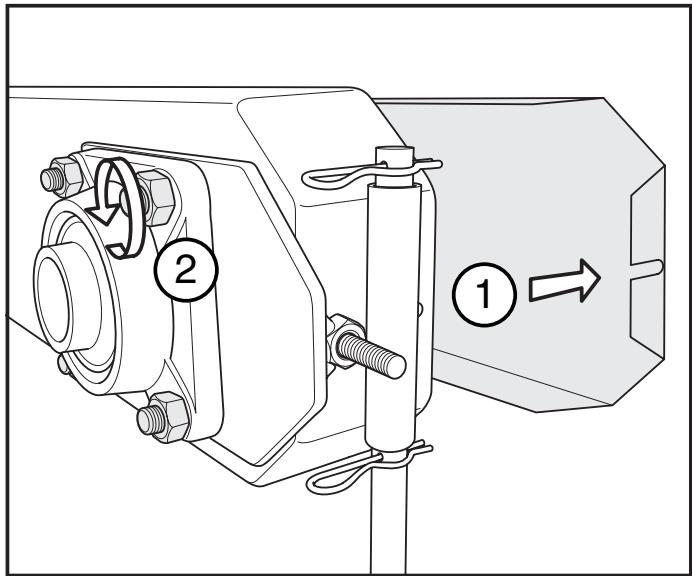

La chaîne entre l'engrenage et le rouleau de brosse

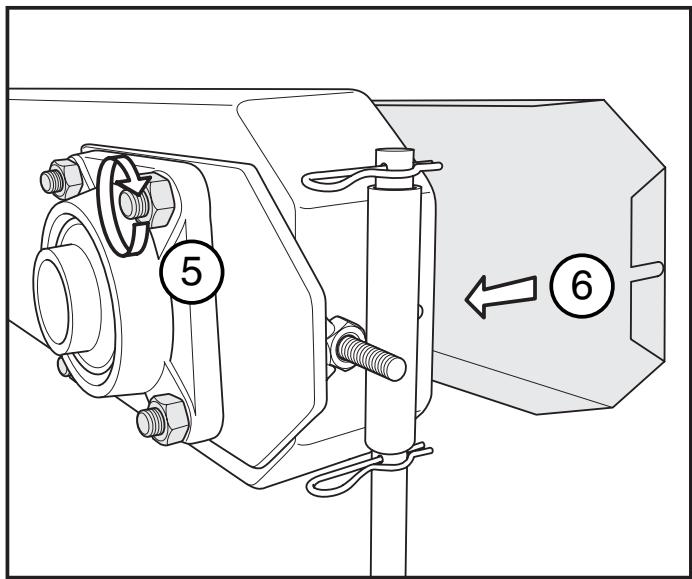

1. Retirez le capot du protège-chaine.
2. Desserrez les quatre écrous qui maintiennent le roulement de 0,5 - 1 tour.

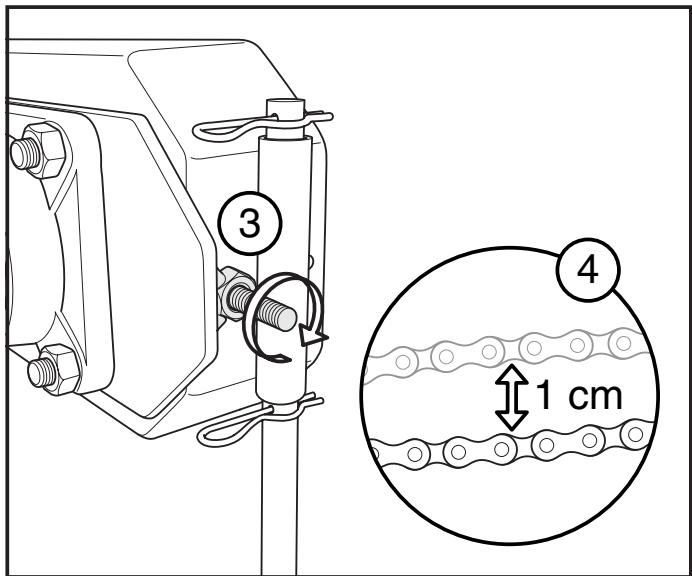

1. Ajustez les vis à tête creuse hexagonale sur le côté court.
2. La chaîne est correctement tendue lorsque vous pouvez la déplacer d'un cm verticalement.

1. Serrez les écrous sur le roulement.
2. Montez le roulement sur le protège-chaine.
