BEDIENUNGSANLEITUNG BROOM 9659973-01 HUSQVARNA
Gebrauchsanweisung, S. 42-51
Vor Benutzung des Geräts die Gebrauchsanweisung gründlich durchlesen.
Reservdelsista / Spare parts list, p. 52-
53

Vor Anwendung Gebrauchs-anweisung genaudurchlesen.

Schalten Sie den Motor aus und entfernen Sie die Schlüssel vor der Wartung, Reinigung oder Reparatur.

Halten Sie Höhe und FüBe von beweglichen Teilen fern.

Verwenden Sie niemals rotierende Bürsten mit fehlerhaftem Kettenschutz.

Halten Sie sich nicht im Arbeitsbereich der Kehrmaschine auf. Er entspricht einem Radius von 10 m.
Setzen Sie die Kehrmaschine nicht in der Nähe von Zuschauern, Kindern und Tieren ein.

Klemmgefahr! Halten Sie Höhende und Fuß von beweglichen Teilen fern, wenn die Kehrmaschine in Betrieb ist.

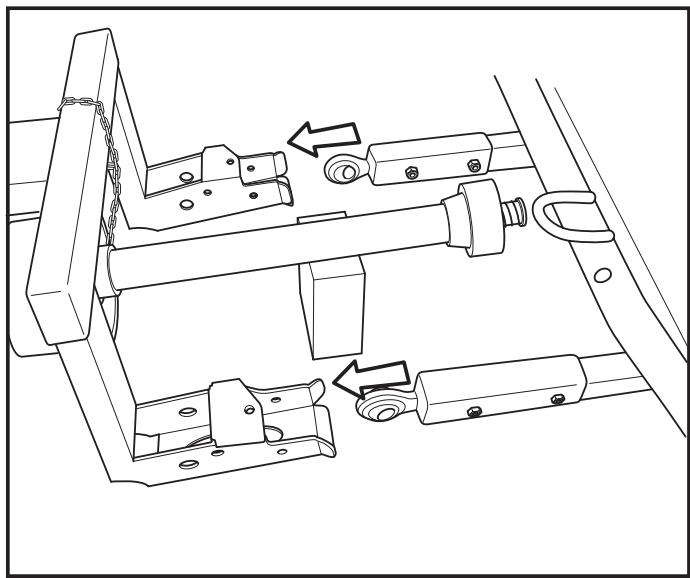

Passen Sie die halterung und die Kardanwelle ein. Bringen Sie unter der Kardanwelle ein Stütze an, so dass sie in horizontaler Position ist.

Justieren Sie die Kehrmsachine bei Bedarf so, dass sie in der Horizontalposition arbeitet, indem Sie den Hebel nach vorne oder nach hinten bewegen.

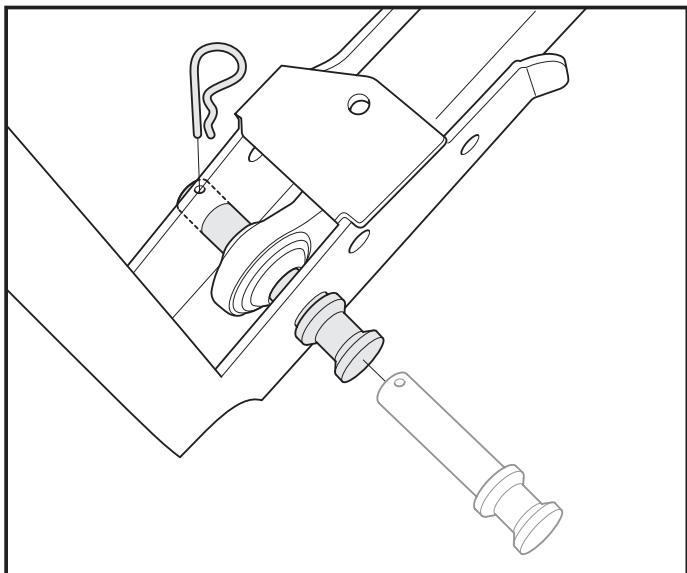

Sorgen Sie damit, dass alle Splinte ordentlich gesichert sind, wenn Sie die Kehrmaschine an die PT 26D montieren.
Befestigen Sie die Schutzkappen für beiden Ketten sorgfältig.

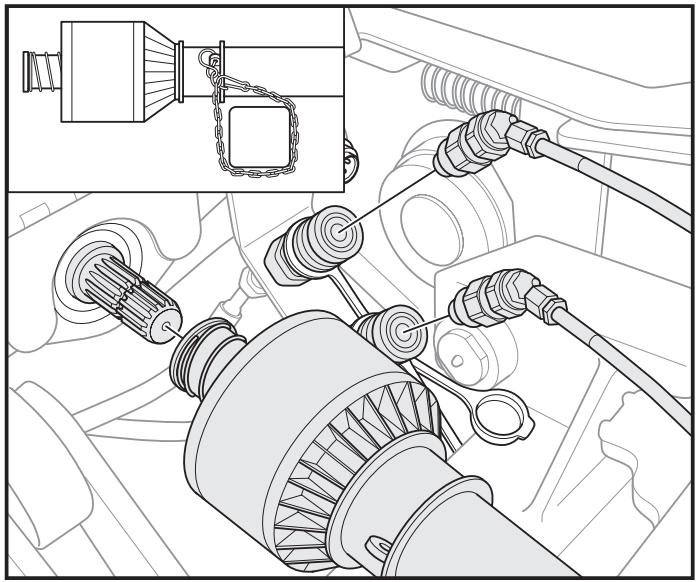

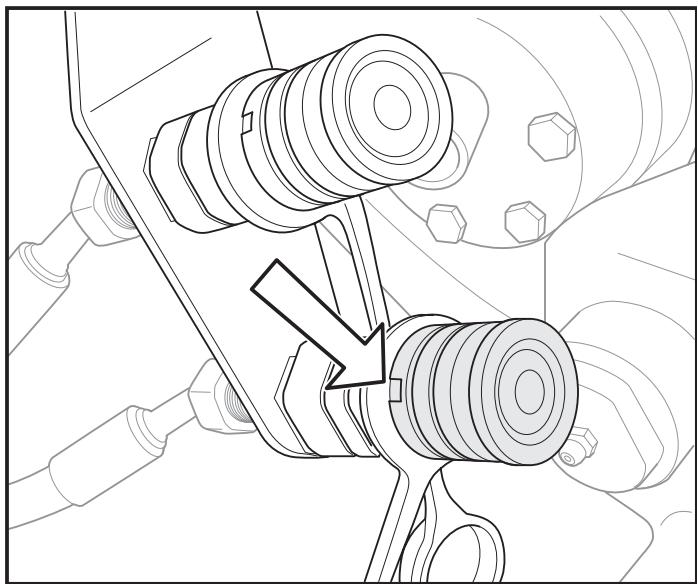

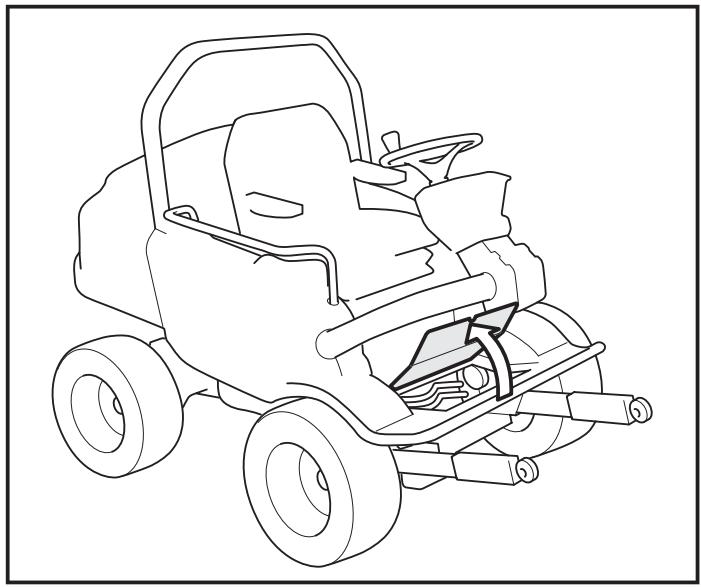

Die Hydraulikschläuche und die Kardanwelle werden unter der Klappe im Fußblech angeschlossen.

Schließen Sie die Schlüchte und die Kardanwelle an. Befestigen Sie die Kette, um Rotationen zu vermeiden.

Um das An- und Ausschalten zu erhögblichen, muss sich die Ritze in dieser Position befinden.

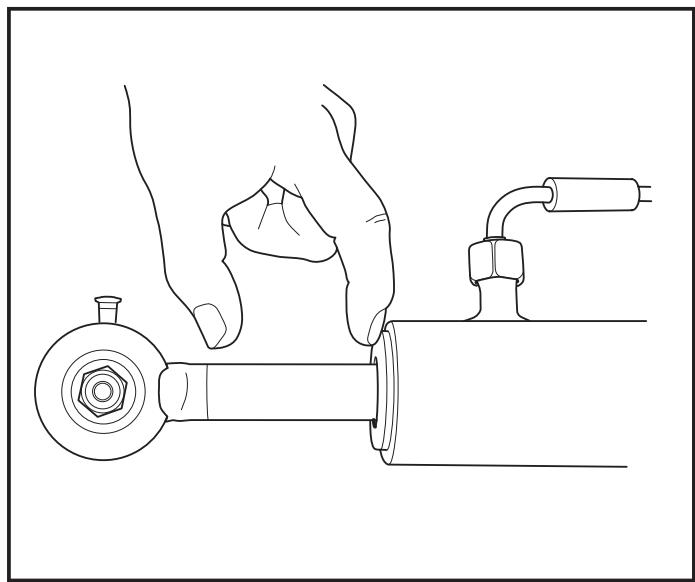

Position des Zylinders
Der Zylinder sollte stets um mindestens 50 mm ausgezogen sein.

Druckabsenkung

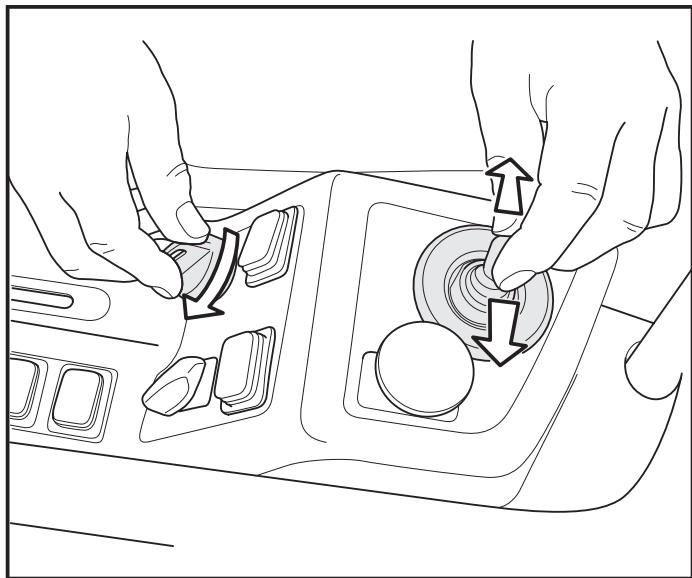

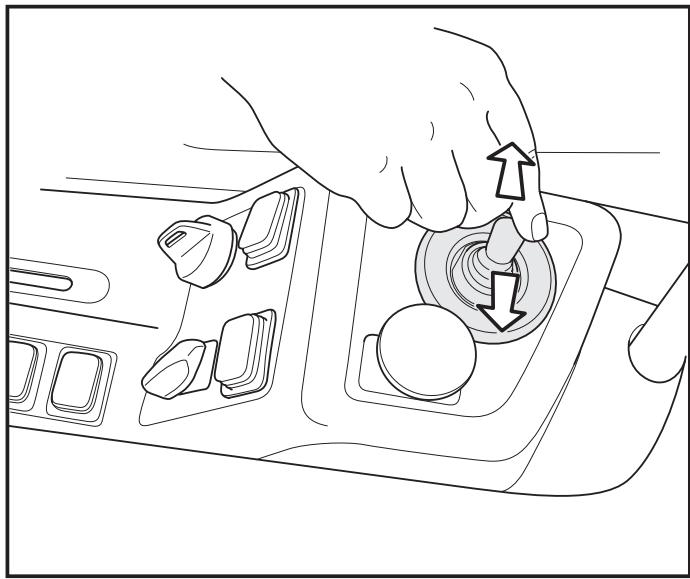

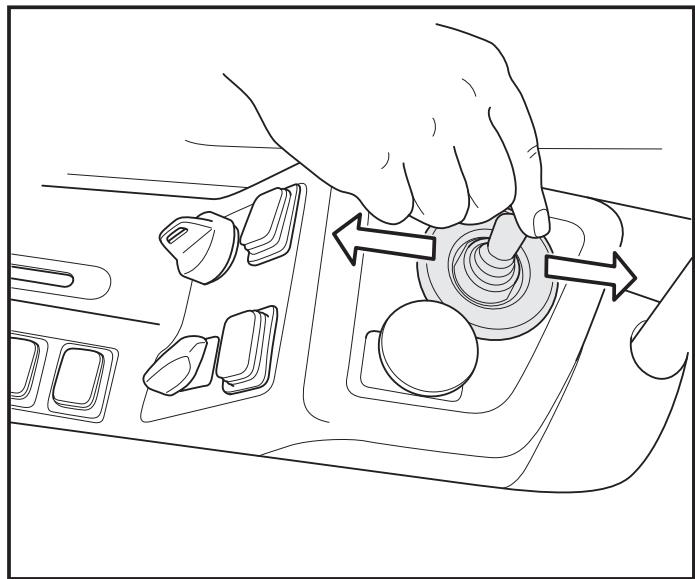

Drehen Sie den Schlüssel für eineuge Sekunden auf ON, und bewegen Sie gleichzeitig den Hebel mehrmals nach rechts und nach links um den Druck in den Zylindern der Kehrmschine abzusken

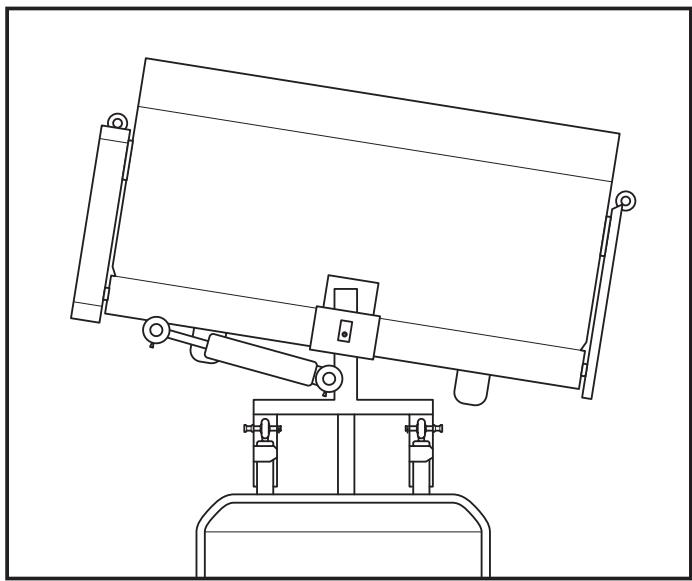

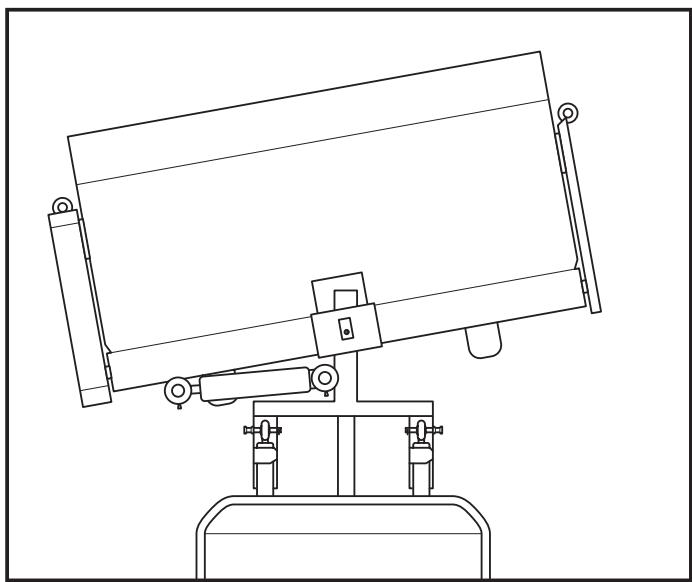

Bewegen Sie den Hebel nach rechts oder links um die Kehrmschine seitlich zu justieren.





Schmieren Sie mit zähflüssigem Öl.

Schmieren Sie mit Kugellagerfett.

Überprüfen. Kontaktieren Sie bei Ölundichtigkeiten die Servicewerkstatt.

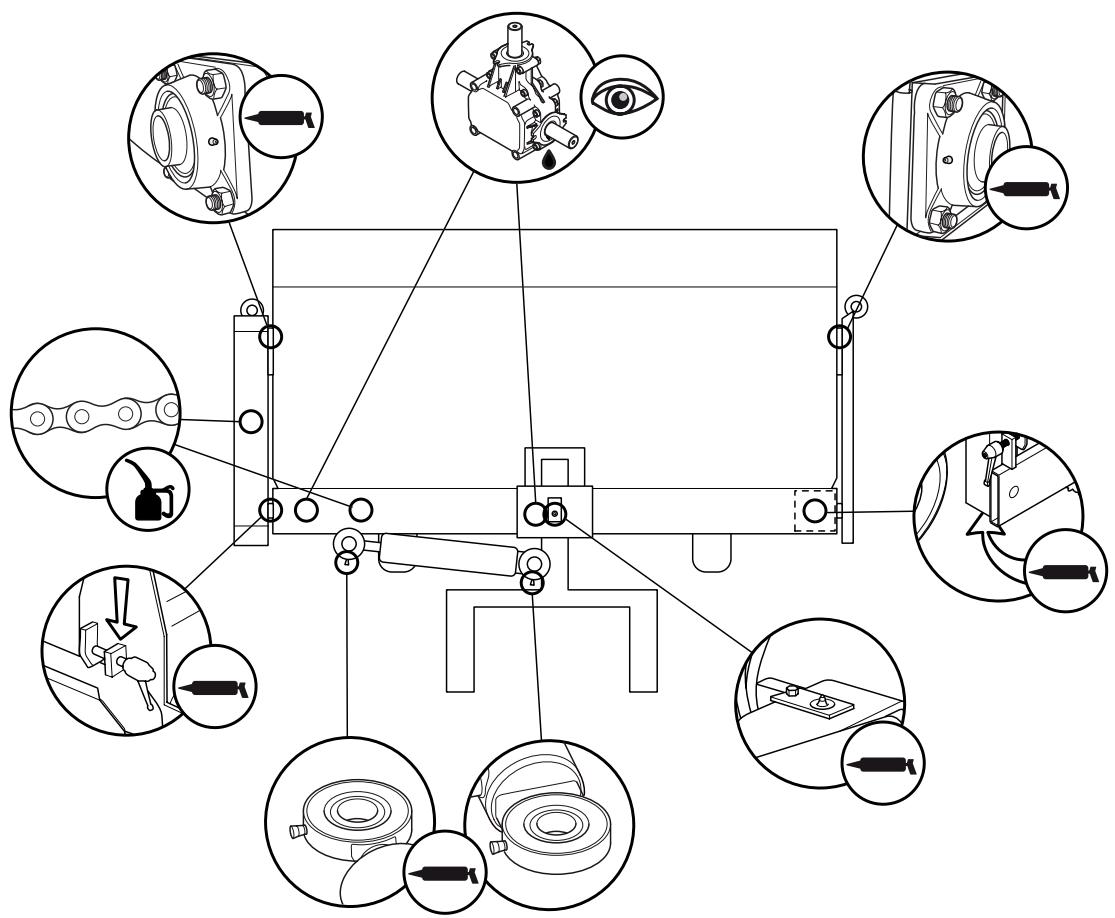

Die Schmierstellen der Maschine sind Gelenke, Schmiernippel und Ketten. Überprüfen Sie die Schmierstellen vor jedem Tag, an dem Sie die Maschine benutzen. Schmieren Sie bei Bedarf. Das Aggrehat ist geschmiert.

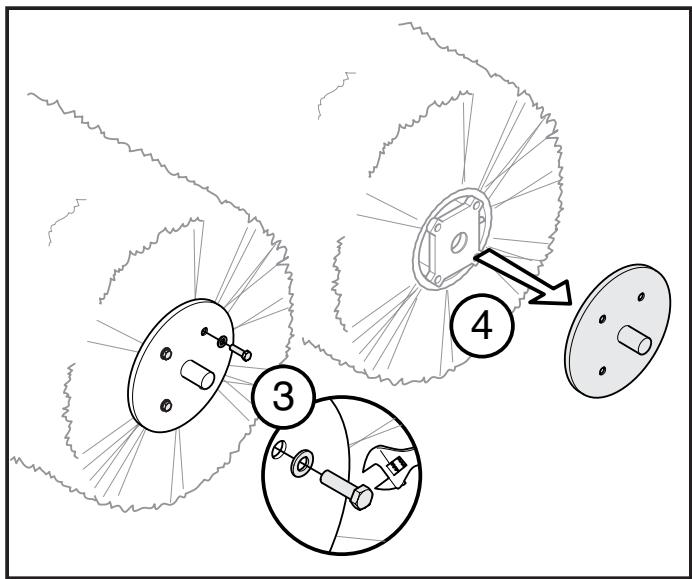

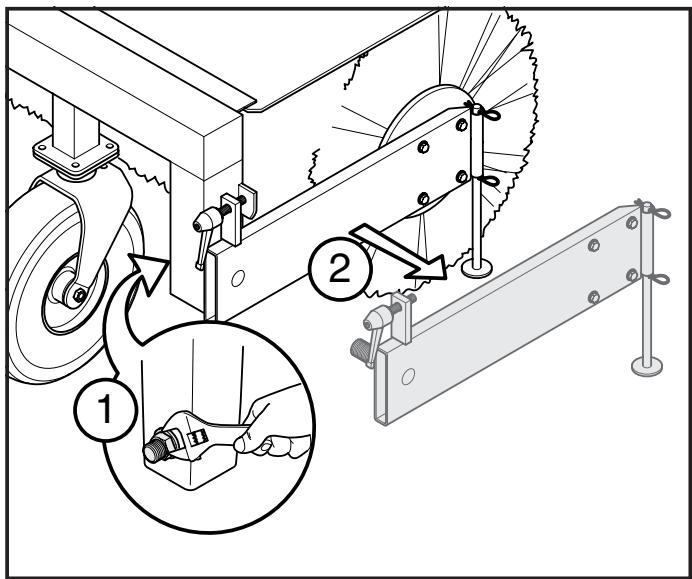

Demontage:
Lösen und entfern den Sie die Lagerhalterung an der rechten Seite der Kehrmschine.

Demontieren Sie den Lagerzapfen am Außenende des Kerns.

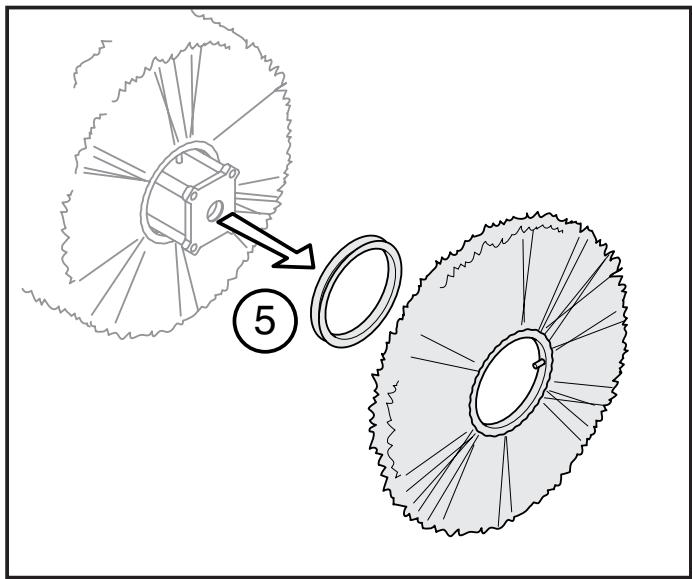

Entfernen Sie alte Bürstenringe und Distanzscheiben.

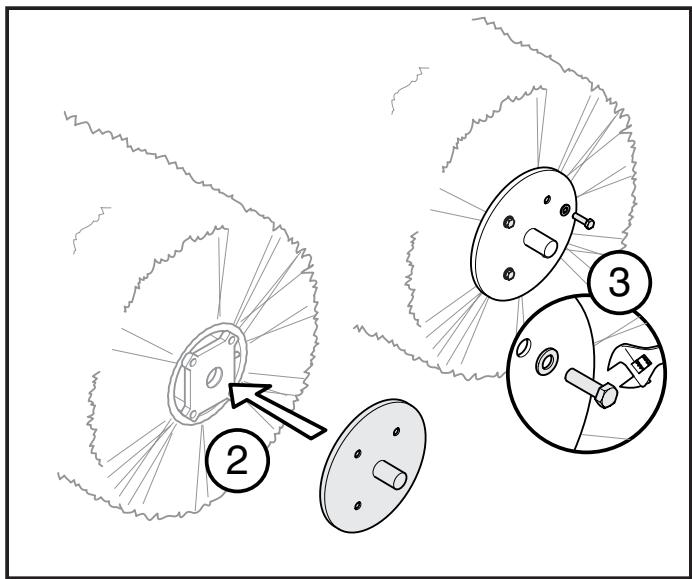

Montage:

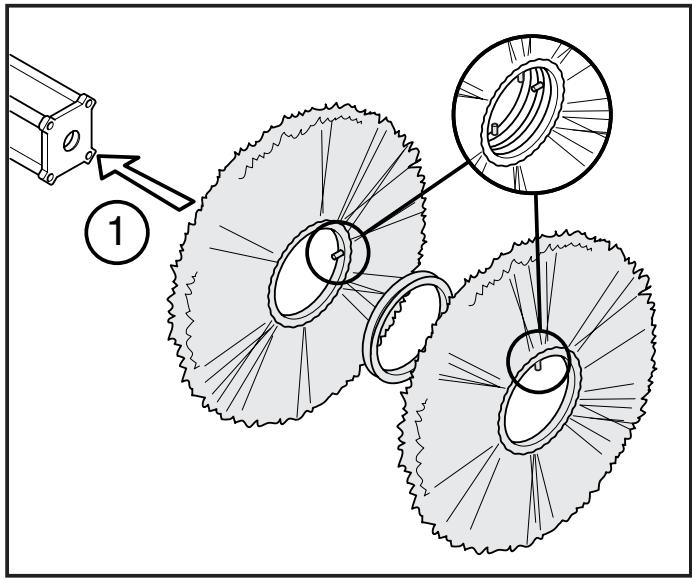

Montieren Sie neue Bürstenringe und Distanzsscheiben. Achten Sie darauf, dass die Steuerzapfen der Bürstenringe auf dem Kern nicht in thiselbe Richtung kommt.

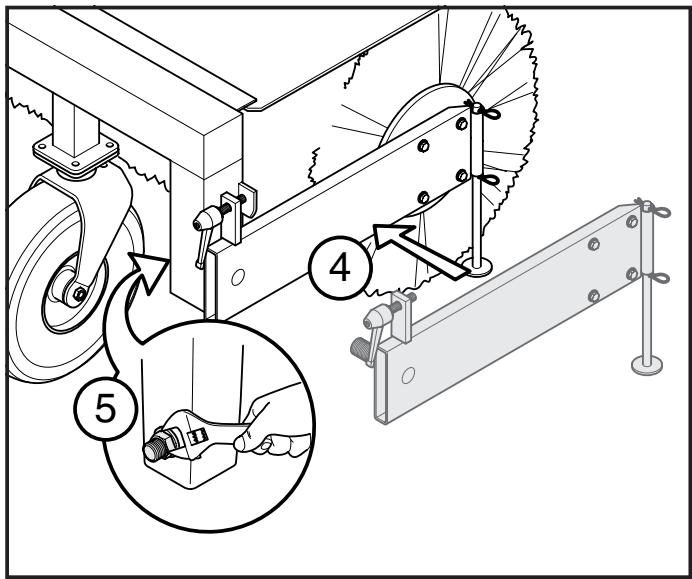

Befestigen Sie den Lagerzapfen und spannen Sie die Schrauben.

Befestigen Sie die Lagerhalterung und schreiben Sie die verbliebenen Schrauben fest.

Kette zwischen den Getrieben

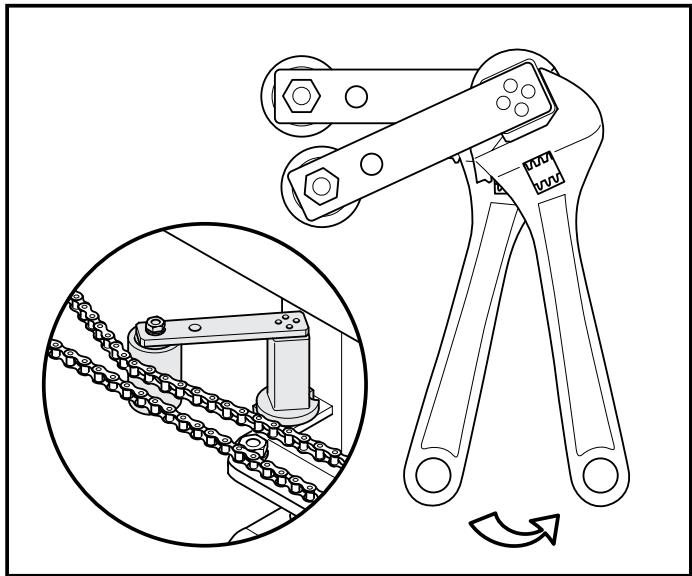

In erster Linie wird der Kettenspanner gedreht, um die Kette zu spannen.

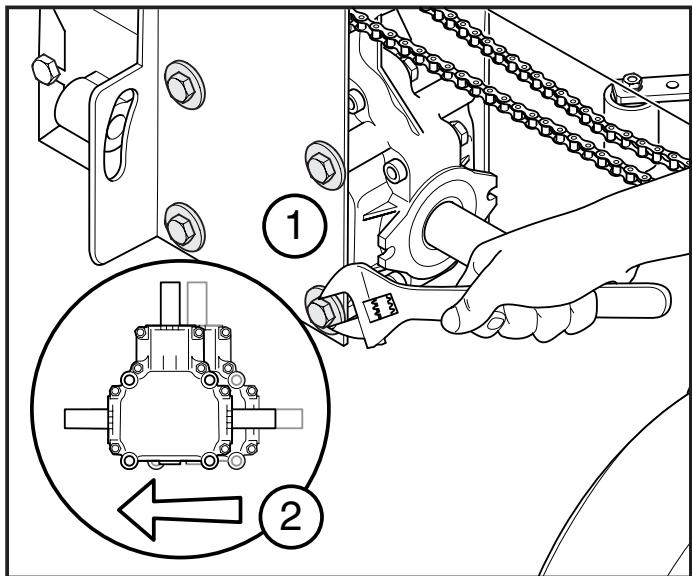

Wenn der Kettenspanner voll ausgereizt ist, kann man das innere Getriebe seitlich verschieben um Kette und Kettenspanner so erneut zu spannen.
OBS!
Kehrmschinen bis einschließlich der Seriennummer 0016348 sind mit einer 1 / 2 -Kette ausgestattet.
Ab 0023349 kommt eine 5 / 8 ”-Kette zum Einsatz.

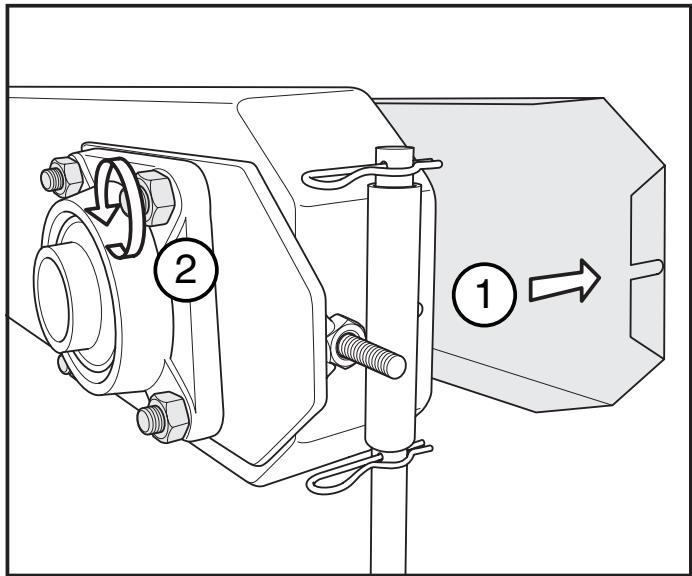

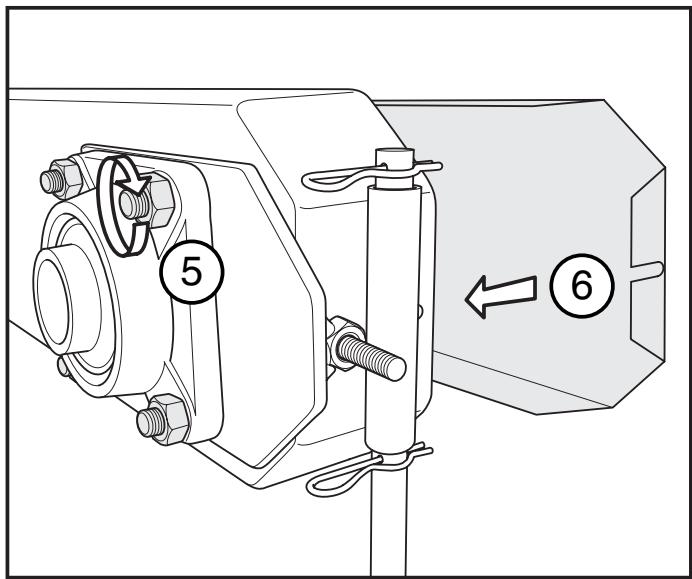

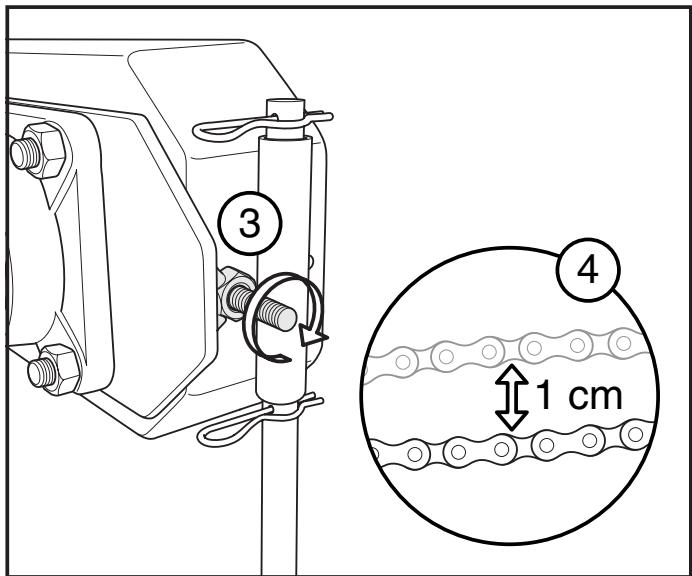

Kette zwischen Getriebe und Bürstenwalze
- Entfernen Sie die Abdeckung für den Kettenschutz.
- Losen Sie die vier Bolzen, die das Lager halten, mit 0,5 - 1 Umdrehungen.

- Stellen Sie die Imbusschrauben am Kurzende ein.
- Die Kette ist ausreichend gespannt, wenn sie sich circa einen cm in der Höhe bewegen{lsst.

- Ziehen Sie die Bolzen für das Lager fest.
- Befestigen Sie die Abdeckung für den Kettenschutz.

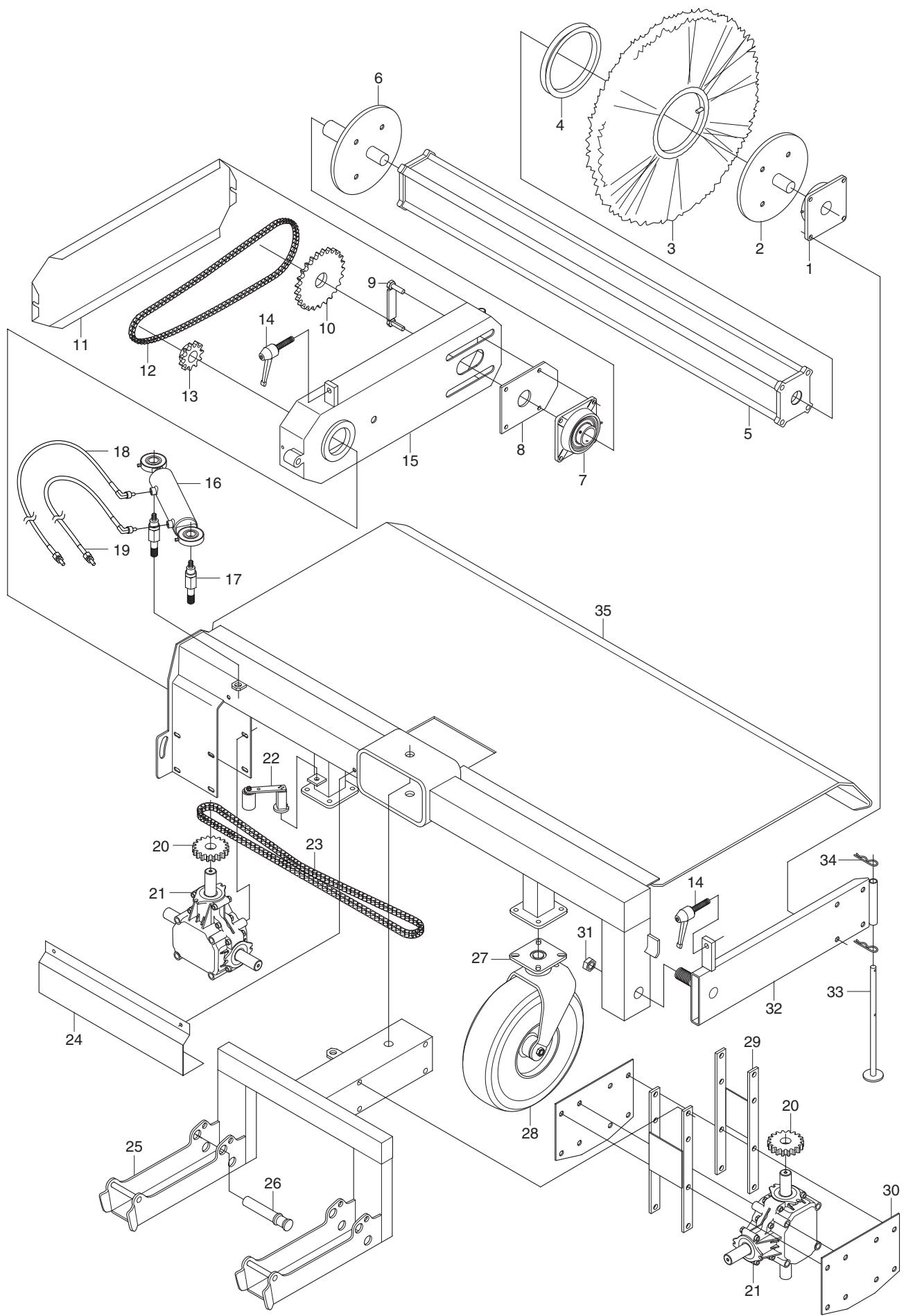

| Pos. | Art. nr. / Part.no | Namn | Description |
| 1. | 916512 | Lager | Bearing |
| 2. | 916513 | Axeltapp | Shaft pivot |
| 3. | 910117 | Borstringar 110/500 | Brush rings 110/500 |
| 4. | 910116 | Distans | Distance |
| 5. | 915007 | Kärna | Core |
| 6. | 914512 | Axeltapp | Shaft pivot |
| 7. | 914516 | Lager | Bearing |
| 8. | 915027 | Plåt kedjesträckning | Sheet chain tensioner |
| 9. | 915028 | Fästbult lager | Mounting bolt, bearing |
| 10. | 905825 | Kedjedrev | Chain sprocket |
| 11. | 915006 | Kedjeskyddslock | Chain guard cap |
| 12. | 916510 | Kedja | Chain |
| 13. | 905811 | Kedjedrev | Chain sprocket |
| 14. | 915029 | Justerhandtag | Adjusting handle |
| 15. | 915005 | Kedjeskydd | Chain guard |
| 16. | 900015 | Cylinder | Cylinder |
| 17. | 907025 | Cylinderbult (x2) | Cylinder bolt (x2) |
| 18. | 915033 | Slang 1250 mm | Hose 1250 mm |
| 19. | 915034 | Slang 1050 mm | Hose 1050 mm |
| 20. | 905815 | Kedjehjul | Chain wheel |
| 21. | 915002 | Växel | Gear |
| 22. | 915023 | Kedjesträckare | Chain tensioner |
| 23. | 916509 | Kedja 5/8" | Chain 5/8" |
| 24. | 915032 | Skyddskåpa till kadja | Chain cover guard |
| 24. | 915036 | 22mm sprint | 22mm pin |
| 25. | 915035 | Fäste | Bracket |
| 26. | 915036 | 22 mm sprint | 22mm pin |
| 27. | 915003 | Hjulgaffel | Wheel fork |
| 28. | 950013 | Hjul | Wheel |
| 29. | 915030 | Stag växelhällare | Stay gear holder |
| 30. | 915031 | Plåt växelhällare | Sheet gear holder |
| 31. | 931047 | M20 loc | M20 loc |
| 32. | 915004 | Lagerhällare | Bearing cage |
| 33. | 915016 | Stödben | Support leg |
| 34. | 915037 | R-sprint | R-pin |
| 35. | 915001 | Käpa | Cover |
