Produkttyp	Trädgårdskvast (svepenhet)
Märke	HUSQVARNA
Modell	BROOM 9659973-01
Användning	Rengöring av utomhusytor (gångar, parkeringar)
Drivning	Hydraulisk (via traktor)
Sidledsjustering	Ja, med spak
Höjdjustering	Via stöd och drivaxel
Kedjespänning	Justerbar med kedjespännare och växelförflyttning
Smörjning	Viskoelja och kullagerfett
Säkerhet	Kedjeskydd, minsta avstånd 10 meter, motorstopp före underhåll
Montering	På traktor (PT 26D)
Underhåll	Daglig kontroll av smörjning
Reservdelar	Cylinderborstar, kedjor, lager
Styrningstyp	Sidledsförflyttningsspak
Kompatibilitet	Traktorer med hydrauluttag

Vanliga frågor - BROOM 9659973-01 HUSQVARNA

Hur justerar man kedjespänningen på svepenheten?

För att justera kedjespänningen mellan kugghjulen vrider du först på kedjespännaren. Om kedjespännaren är maximalt utdragen är det möjligt att flytta det yttre kugghjulet åt sidan för att sträcka om. För kedjan mellan kugghjulet och borstvalsen tar du bort kedjeskyddskåpan, lossar de fyra lagermuttrarna med 0,5 till 1 varv, justerar de insexskruvarna på kortsidan tills kedjan kan flyttas vertikalt cirka 1 cm, drar sedan åt muttrarna.

Hur smörjer man svepenheten?

Smörjpunkterna är ändarna, smörjnipplarna och kedjorna. Använd viskoelja för kedjorna och kullagerfett för lagren. Kontrollera dessa punkter dagligen och smörj vid behov. Enheten levereras försmord.

Vilka säkerhetsåtgärder ska följas vid användning?

Stäng av motorn och ta bort nyckeln innan underhåll, rengöring eller reparation. Stanna inte inom 10 meters radie från arbetsområdet. Håll händer och fötter borta från rörliga delar. Använd aldrig den roterande borsten om kedjeskyddet är defekt. Håll åskådare, djur och barn på avstånd.

Hur byter man cylinderborstarna?

För demontering lossa och ta bort lagerstödet på höger sida, montera sedan bort stången i mitten. För montering, installera nya borstar och distanser, se till att styrstängerna inte är i samma riktning, sätt tillbaka lagerstången och dra åt skruvarna, sedan lagerstödet.

Hur justerar man sidledspositionen för svepenheten?

Flytta spaken åt höger eller vänster för att justera sidledes. Se till att arbeta i horisontellt läge genom att vid behov justera spaken framåt eller bakåt.

Hur justerar man arbetshöjden på enheten?

Justera stödet och drivaxeln för att hålla axeln horisontell. Placera ett stöd under drivaxeln. Justera enheten genom att flytta spaken framåt eller bakåt för att arbeta i horisontellt läge.

Vilken olja ska användas för kedjesmörjning?

Använd viskoelja för att smörja kedjorna. För lagren använd kullagerfett.

Hur kontrollerar man oljeläckage?

Kontrollera regelbundet att det inte finns oljeläckage. Vid läckage, kontakta din specialistverkstad för reparation.

Hur monterar man svepenheten på traktorn?

Se till att alla kilspår är korrekt fastsatta. Montera försiktigt skyddskåporna för båda kedjorna. Anslut hydraulslangarna och drivaxeln under bottenplattan och fäst kedjan för att förhindra rotation.

Vad är säkerhetsavståndet runt enheten?

Stanna inte inom arbetsområdet för svepenheten, inom en radie på cirka 10 meter. Håll åskådare, djur och barn på avstånd.

BRUKSANVISNING BROOM 9659973-01 HUSQVARNA

Läsigen braupsanvisingen noggrant innan du börjar användaprodukten.

Studera och Förstå braupsanvisningen före användning.

Stäng av motorn och ta ut nyckeln innan underhäll, rengöring ell er reparation.

Häll harder och fötter borta是从 roterande delar.

Använd aldrig roterande borst med bristfälliga kedjeskydd.

Vistasejinomsopaggregatetsarbetsomrade,viket motsvararenradiepà10meter.

Använd inte
borstaggregatet
i narheten av
åskådare, djur och barn.

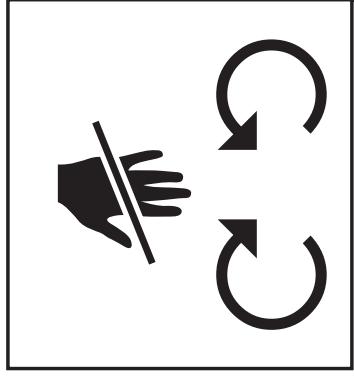

Risk for klämskador!
Håll händer och
föttter borta ∀n
rörliga delar ∀n
sopaggregatet ∀i drift.

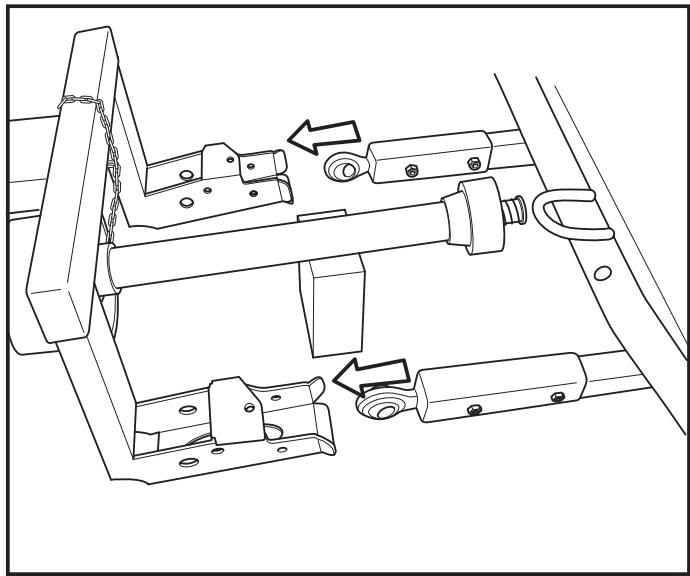

Passa in fästet och kardanaxeln. Placera ett stöd under kardanaxeln sä att den blir horisontell.

Justera vid behov sopaggregatet sä att det arbetar i horisontalläge, genom att dra spaken framåt eller bakåt.

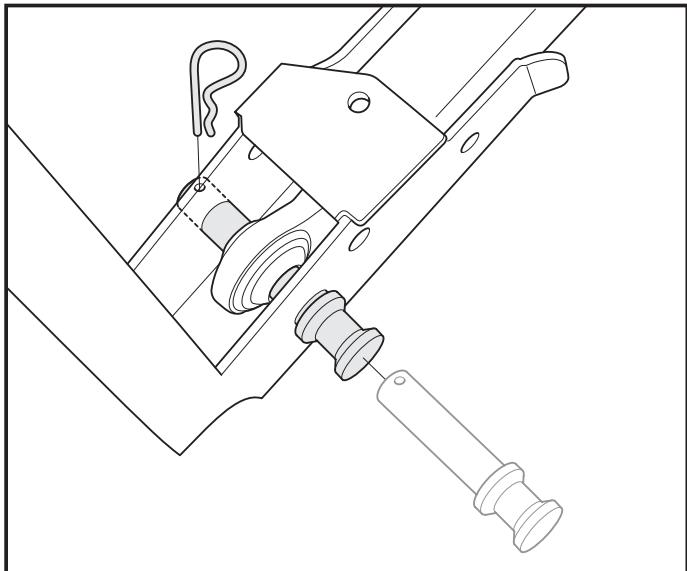

Se till att alla sprintar ar ordentligt lasta när sopaggregat monteras till PT 26D.

Skyddskaporna till日正式 kedjorna skamonteras noggrant.

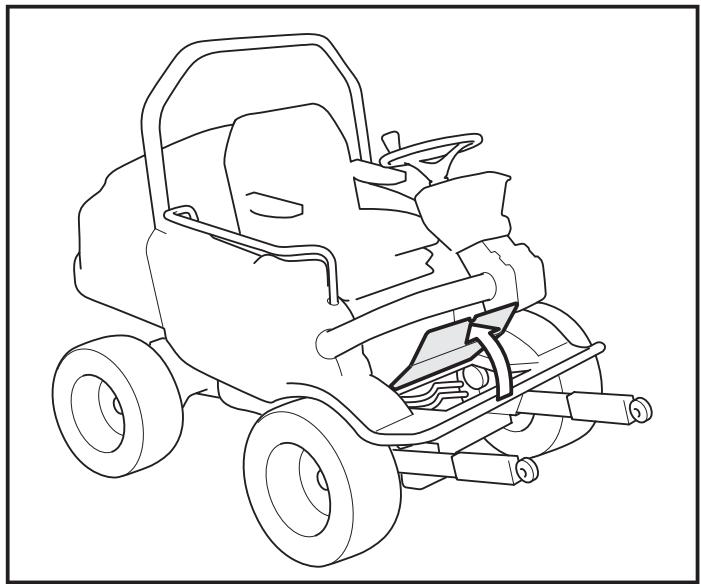

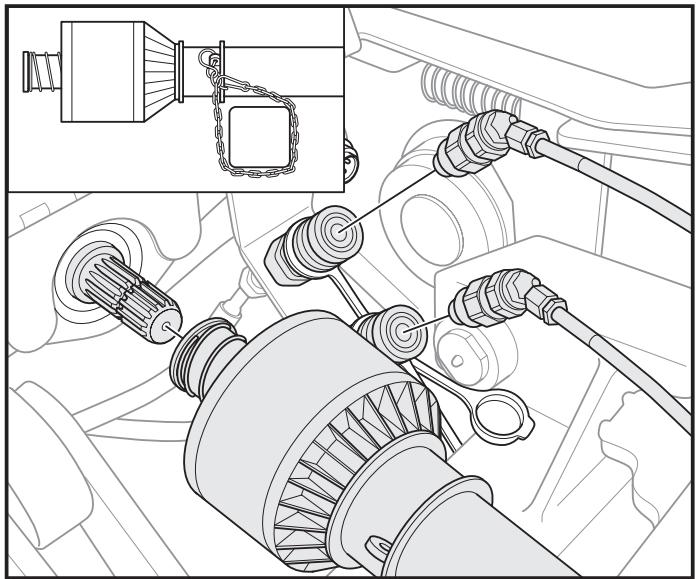

Hydraulslangar och kardanaxel kopplas in under luckan i fotplåten.

Anslut slangar och koppla kardanaxeln. Fäst kadjan För att undvika rotation.

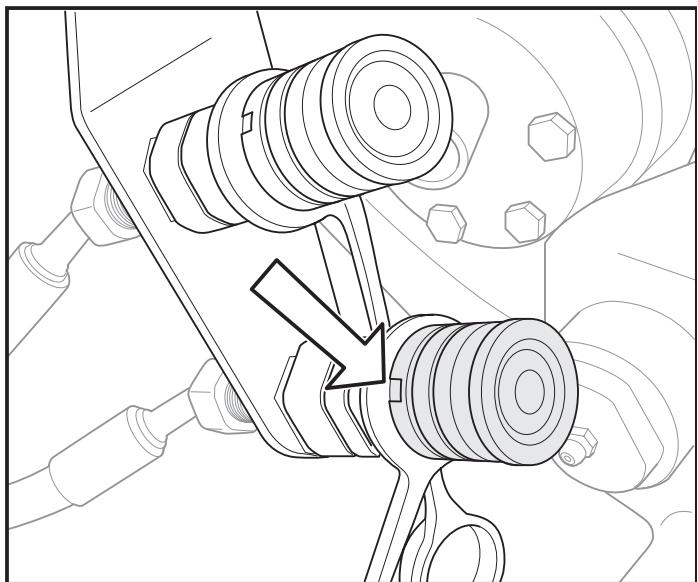

För att möjiggöra in- och urkoppling skáskåran vara i detta läge.

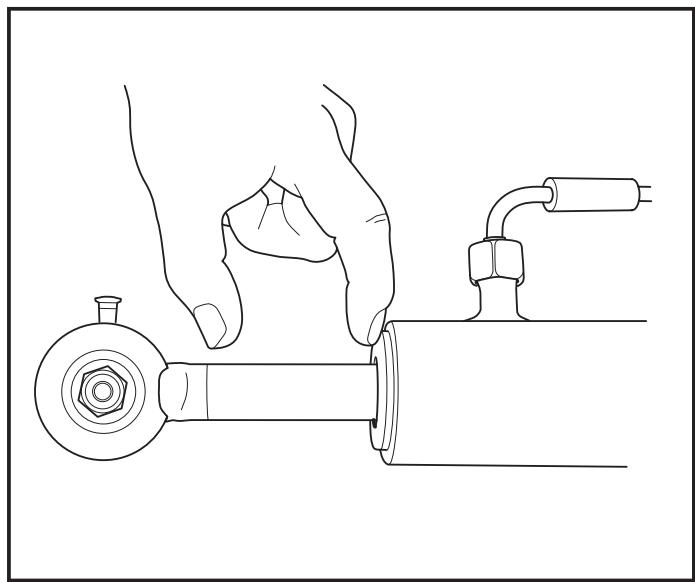

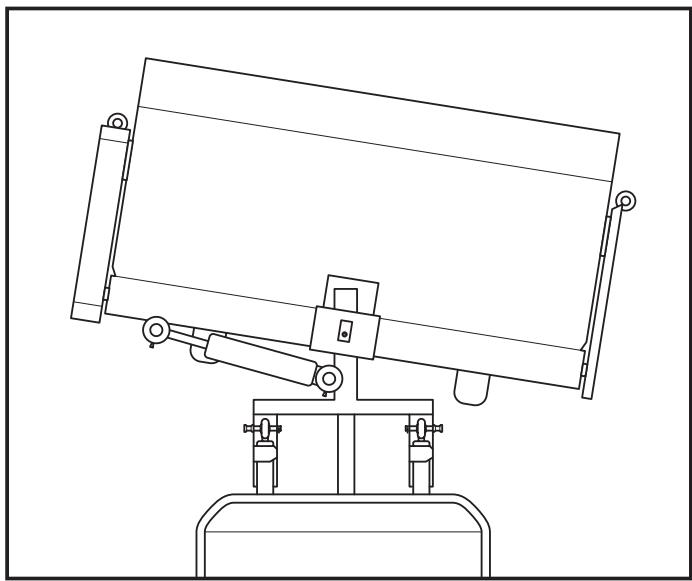

Cylinders lage

Cylindern为此 alltid vara utdragen minst 50 mm.

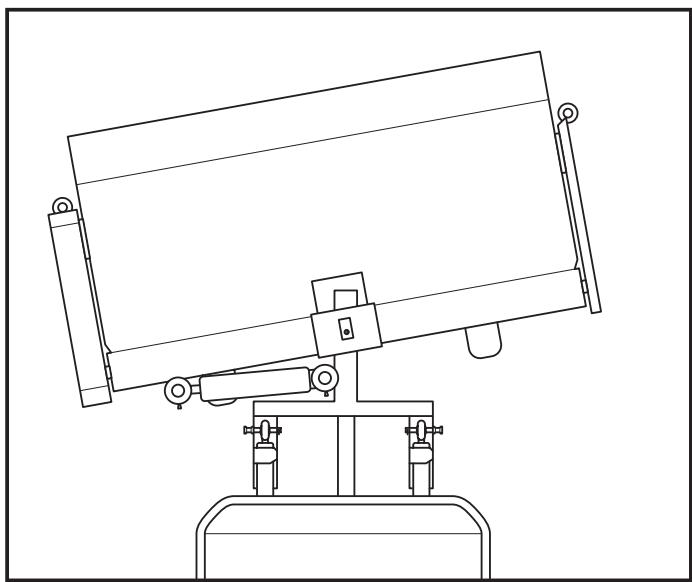

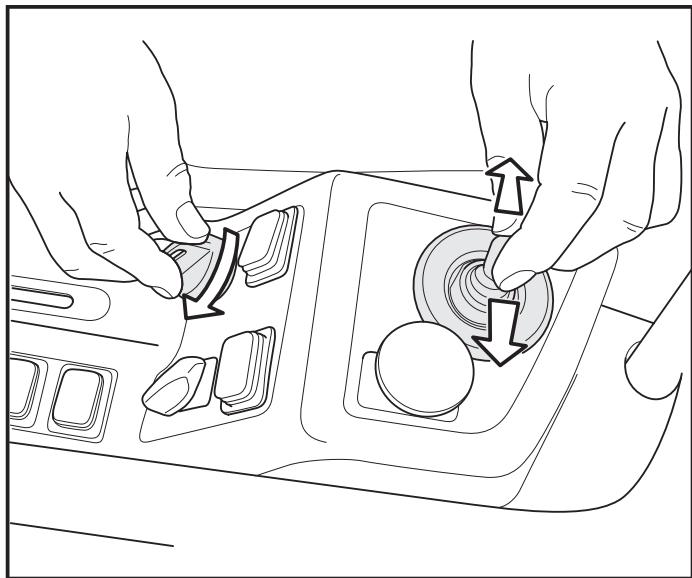

Trycksänkning

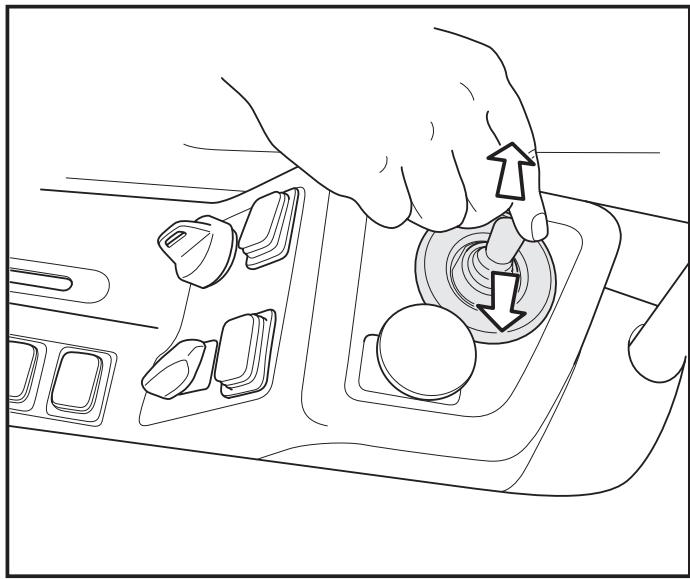

Vrid nyckeln till ON i nagra sekunder och dra samtidigt spaken till hoger och vänster nagra ganger for att sänka trycket i sopaggregatets cylinder.

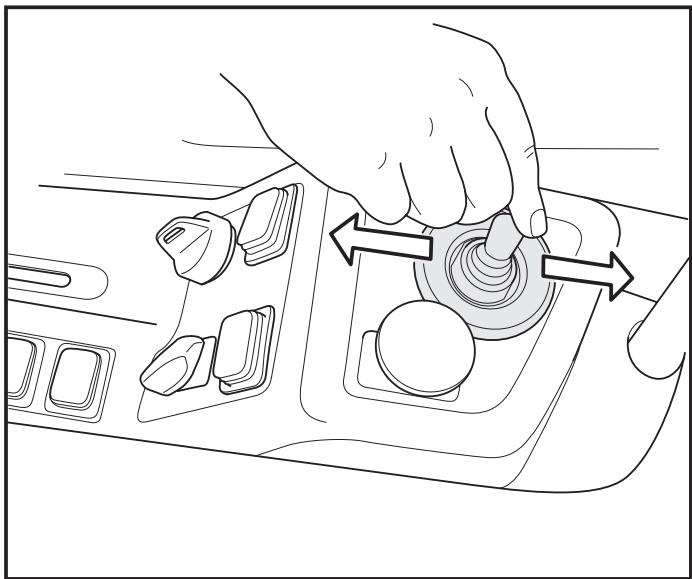

Dra spaken till höger eller vänster För att justera sopaggregatet i sidled.

Smörjes med kullagerfett.

Kontrolleras. Vid oljeläckage, kontakta serviceverkstad.

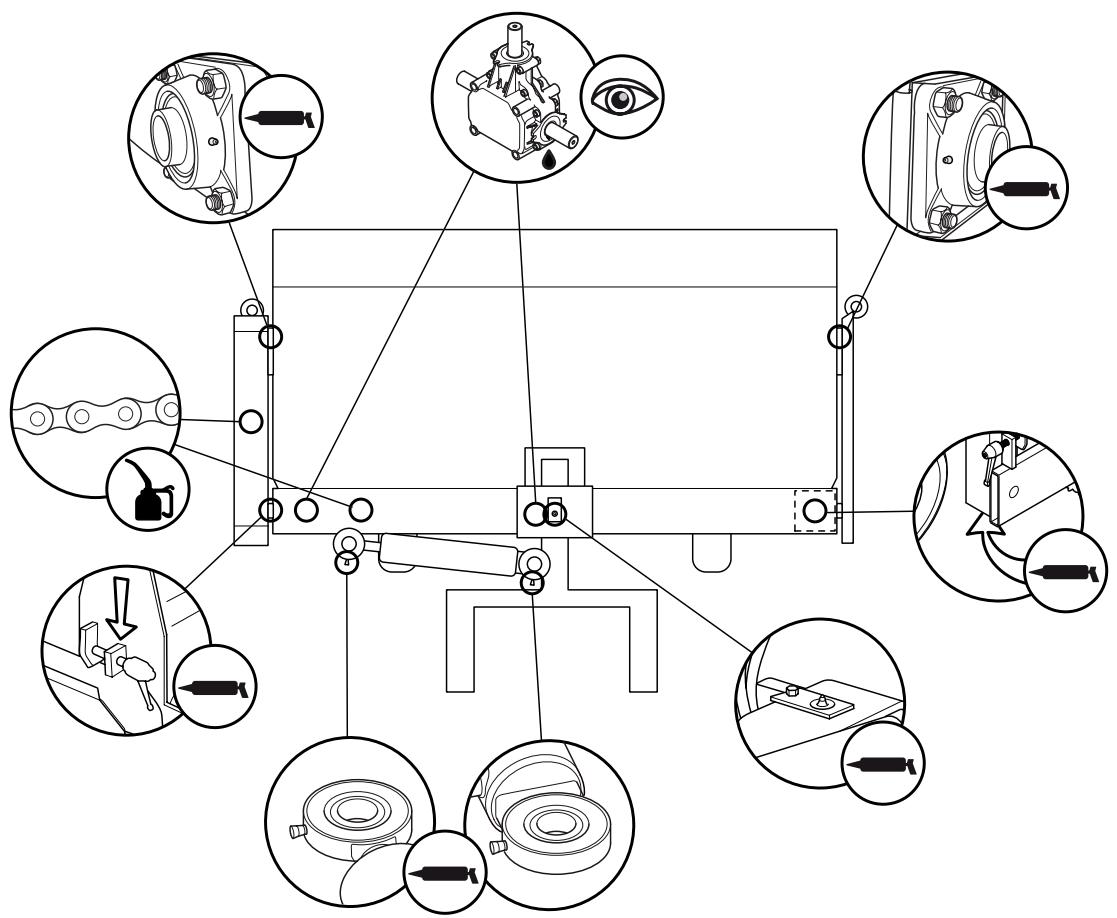

Aggregatets smörjställen ar leder, smörnjiplar och kedjor. Kontrollera smörjställena före varje användningsdag. Smörj vid behov. Aggregatet ar smort vid leverans.

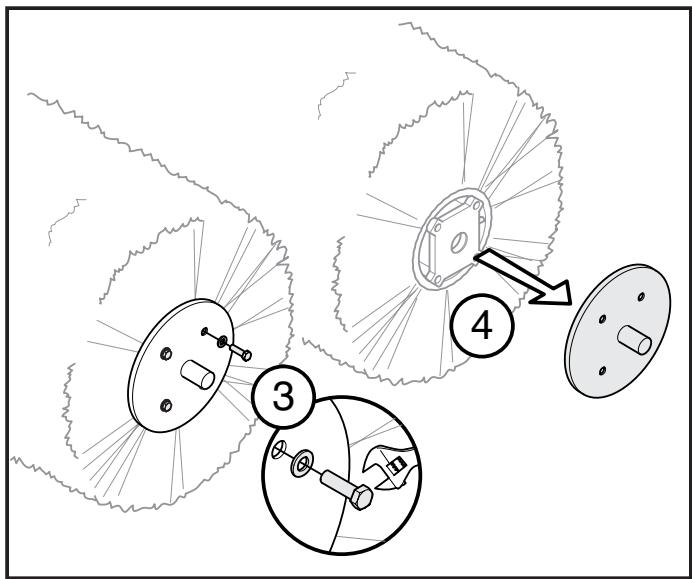

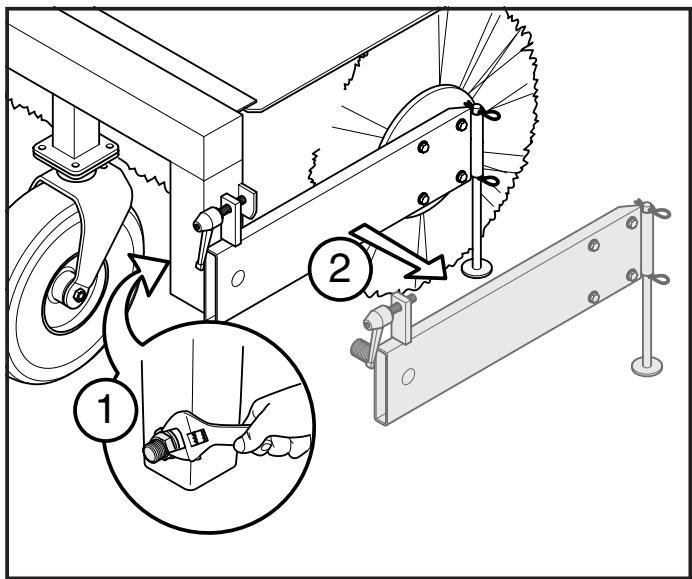

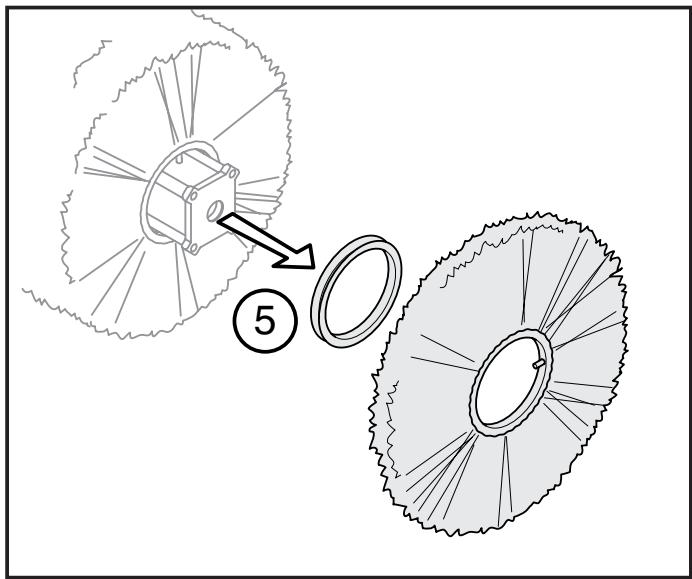

Demontering:

Lossa och ta bort lagerhällaren på SOPENS högersida.

Demontera lagertappen på kärnansytterände.

Ta bort gamla borstringar och distanser.

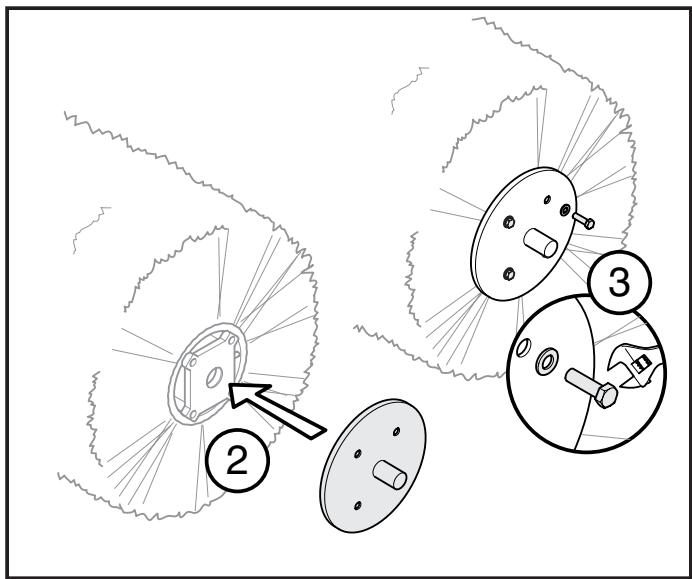

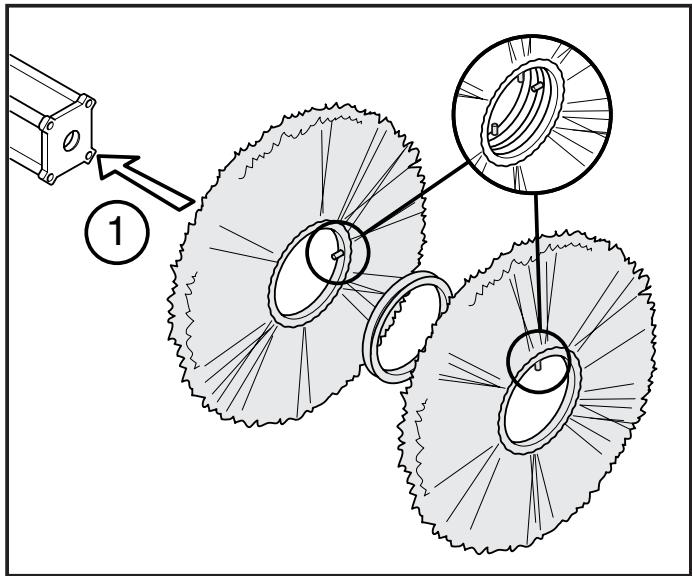

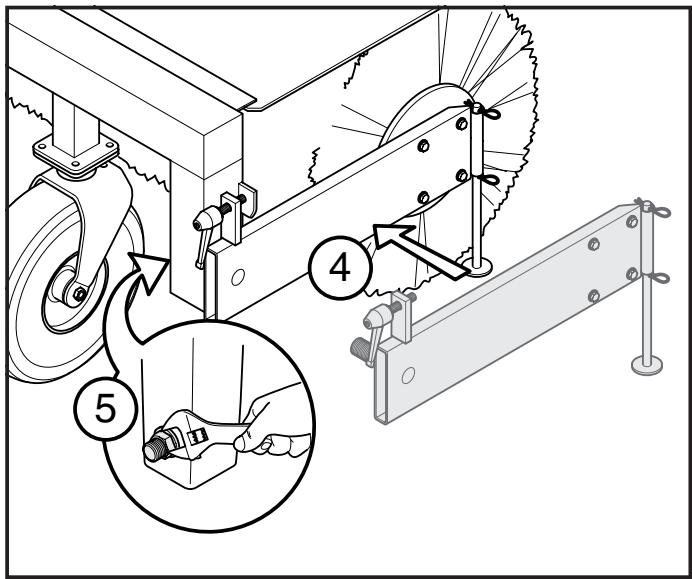

Montering:

Montera nga borstringar och distanser. Se till att styrtapparna på borstringarna intekommen at sama häll på kärnan.

Montera lagertappen och spänn skruvarna.

Montera lagerhällaren och skruva fast resterande skruvar.

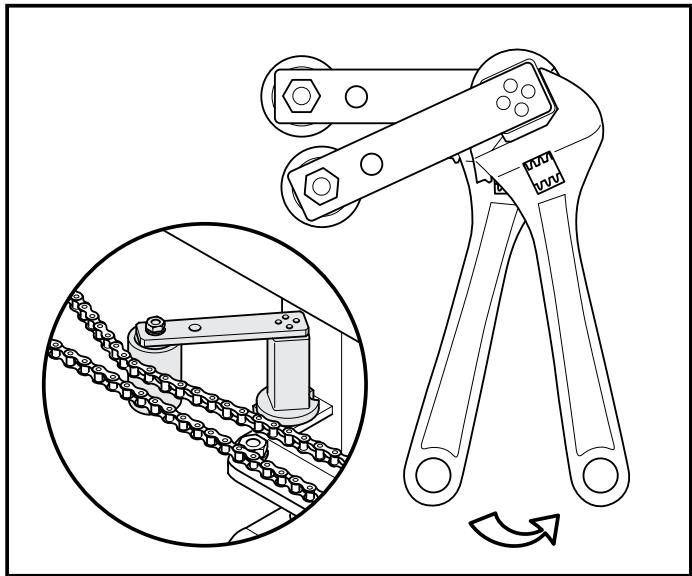

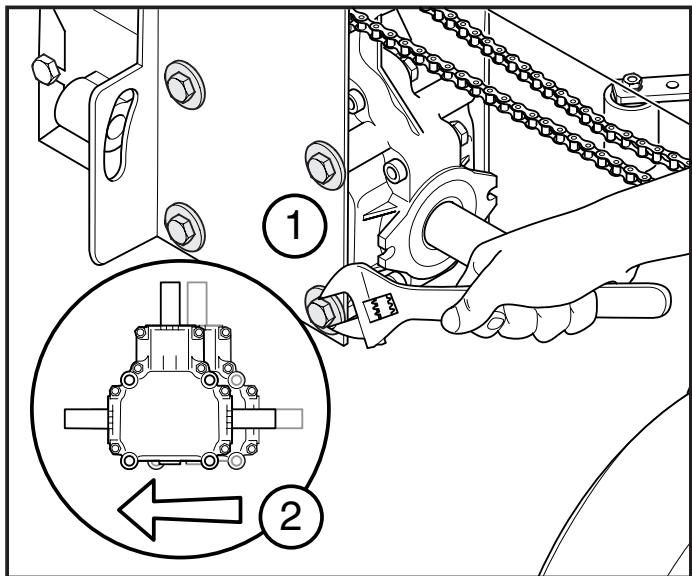

Kedjan mellan växlarna

I Första hand vrids kedjesträckaren für att sträcka kedjan.

När kedjesträckaren ar fullt utnyttjad kan man flytta yttre växeln i sidled for att spanna kadjan och kedjesträckaren igen.

OBS!

Sopaggregat med serienummer t.o.m.

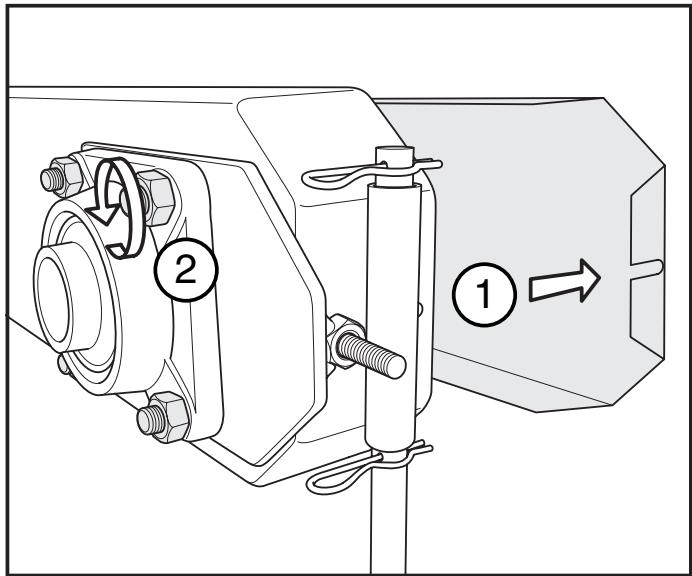

Kedjan mellan växel och borstvals

1. Ta bort locket till kedjeskyddet.
2. Lossa de fyra bultar som häller lagret, 0,5 - 1 varv.

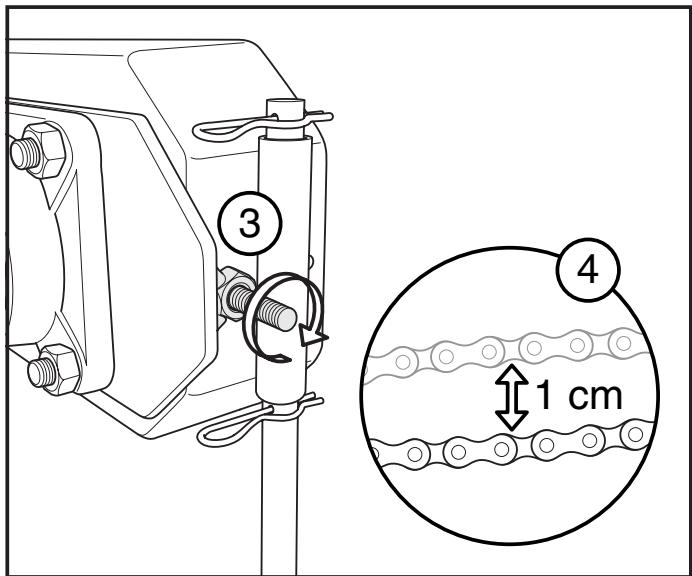

1. Justera insexskruven på kortänden.
2. Kedjan År lagom sträckt när den går att röra cirka en cm i Höjdled.

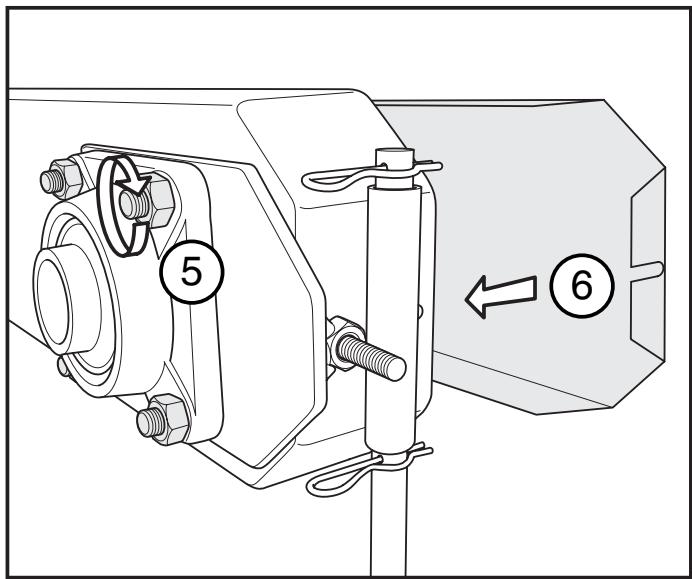

1. Dra Åt bultarna till lagret.
2. Montera locket till kedjeskyddet.
