Tuotetyyppi	Puutarhaharja (lakaisuyksikkö)
Merkki	HUSQVARNA
Malli	BROOM 9659973-01
Käyttö	Ulkopintojen puhdistus (kulkutiet, parkkipaikat)
Käyttövoima	Hydraulinen (traktorin avulla)
Sivuttaissäätö	Kyllä, vivulla
Korkeussäätö	Tuella ja voimansiirtoakselilla
Ketjun kireys	Säädettävissä kiristimellä ja hammaspyörän siirrolla
Voitelu	Viskoosiöljy ja kuulalaakerirasva
Turvallisuus	Ketjusuoja, vähintään 10 metrin etäisyys, moottorin pysäytys ennen huoltoa
Asennus	Traktoriin (PT 26D)
Huolto	Voitelun päivittäinen tarkistus
Varaosat	Sylinteriharjat, ketjut, laakerit
Ohjaustyyppi	Sivuttaissiirtovipu
Yhteensopivuus	Hydraulisella voimanotolla varustetut traktorit

Usein kysytyt kysymykset - BROOM 9659973-01 HUSQVARNA

Kuinka säätää lakaisuyksikön ketjun kireyttä?

Ketjun kireyden säätämiseksi hammaspyörien välillä kierrä ensin ketjukiristintä. Jos kiristin on maksimissaan, ulompaa hammaspyörää voidaan siirtää sivulle kiristämistä varten. Hammaspyörän ja harjarullan väliselle ketjulle: irrota ketjusuojan kansi, löysää neljää laakerin mutteria 0,5–1 kierrosta, säädä kuusiokoloruuveja lyhyellä sivulla, kunnes ketjua voidaan liikuttaa pystysuunnassa noin 1 cm, ja kiristä mutterit.

Kuinka voidella lakaisuyksikkö?

Voitelukohteita ovat päät, rasvanippelet ja ketjut. Käytä viskoosiöljyä ketjuille ja kuulalaakerirasvaa laakereille. Tarkista nämä kohdat päivittäin ja voitele tarvittaessa. Yksikkö toimitetaan esivoideltuna.

Mitä turvatoimia on noudatettava käytön aikana?

Pysäytä moottori ja poista avain ennen huolto-, puhdistus- tai korjaustoimenpiteitä. Älä oleskele työalueella 10 metrin säteellä. Pidä kädet ja jalat poissa liikkuvista osista. Älä koskaan käytä pyörivää harjaa, jos ketjusuoja on viallinen. Pidä sivulliset, eläimet ja lapset etäällä.

Kuinka vaihtaa sylinteriharjat?

Irrotusta varten löysää ja poista oikeanpuoleisen laakerin tuki, ja irrota keskellä oleva tanko. Asennusta varten asenna uudet harjat ja välikappaleet varmistaen, että ohjaustangot eivät ole samassa suunnassa, asenna laakeritanko takaisin ja kiristä ruuvit, ja sitten laakerin tuki.

Kuinka säätää lakaisuyksikön sivuttaisasentoa?

Siirrä vipua oikealle tai vasemmalle säätääksesi lakaisuyksikköä sivusuunnassa. Varmista, että työskentelet vaakasuorassa asennossa säätämällä tarvittaessa vipua eteen- tai taaksepäin.

Kuinka säätää yksikön työkorkeutta?

Säädä tuki ja voimansiirtoakseli pitääksesi akseli vaakasuorassa. Aseta tuki voimansiirtoakselin alle. Säädä yksikköä siirtämällä vipua eteen- tai taaksepäin työskennelläksesi vaakasuorassa asennossa.

Mitä öljyä käytetään ketjujen voiteluun?

Käytä viskoosiöljyä ketjujen voiteluun. Laakereille käytä kuulalaakerirasvaa.

Kuinka tarkistaa öljyvuodot?

Tarkista säännöllisesti, ettei öljyvuotoja ole. Jos vuoto ilmenee, ota yhteyttä valtuutettuun korjaamoon korjausta varten.

Kuinka lakaisuyksikkö asennetaan traktoriin?

Varmista, että kaikki kiilat on kiinnitetty oikein. Asenna molempien ketjujen suojakotelot varovasti. Kytke hydrauliletkut ja voimansiirtoakseli pohjalevyn alle ja kiinnitä ketju estääksesi pyörimisen.

Mikä on turvaetäisyys laitteen ympärillä?

Älä oleskele lakaisuyksikön työalueella noin 10 metrin säteellä. Pidä sivulliset, eläimet ja lapset etäällä.

KÄYTTÖOHJE BROOM 9659973-01 HUSQVARNA

Käyttoohje, p. 12-21

Lue käyttoohje lapi huolellisesti ennen kuin aloitat koneen käytön.

Lue ohjekirkjaakunnes ymmarratsiina olevat ohjeet.

Sommuta moottori ja poista avain ennen huoltoa, puhdistusta tai korjausta.

Oleskelu on kielletty lakaisukoneen työskentelyalueella, jonka säde on 10 metriä.

Älä käytä
harjakonetta
luistelijoiden,
elänten tai lasten
läheisyydessä.

Pidä kädet ja jalat poissa liikkuvien osien luota.

Alä koskaan käytä pyörivää harja, jos ketjunsuojukset ovat vialiset.

Puristuksiinjäämisvaara! Pidä kädet ja jalat poissa liikkuvien osien luota lakaisukoneen käytön aikana.

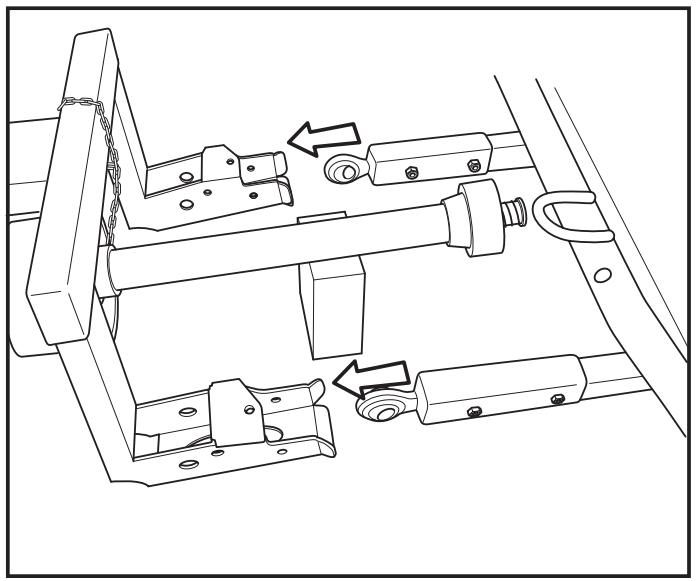

Sovita kiinnike ja kardaaniaksieli paikoilleen. Aseta kardaaniaksiel in alle tuki, niin etta se asettuu vaakasuoraan.

Säädä lakaisukonetta tarvittaessa niin,
etta se toimii vaaka-asennossa, vetämällä
ohjaussauvasta eteen tai taakse.

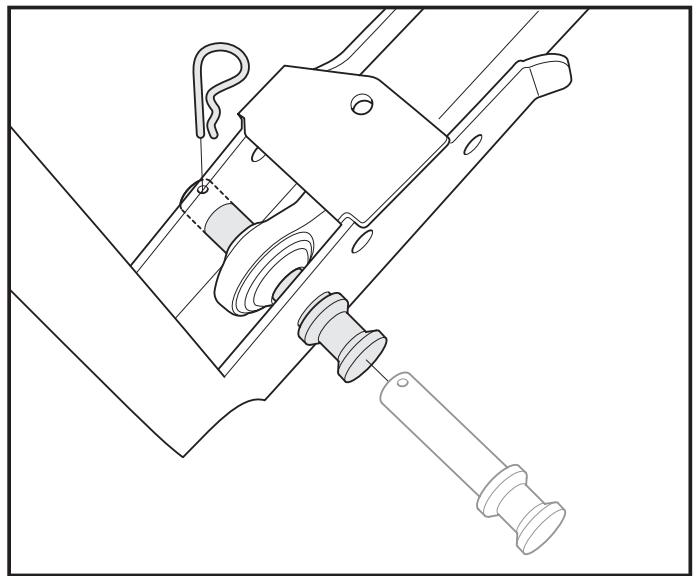

Varmista, etta kaikki Sokat ovat kunnolla lukitut, kun lakaisukone asennetaan PT 26D:hen.

Molempien ketjuen suojukset on asennettava huolellisesti.

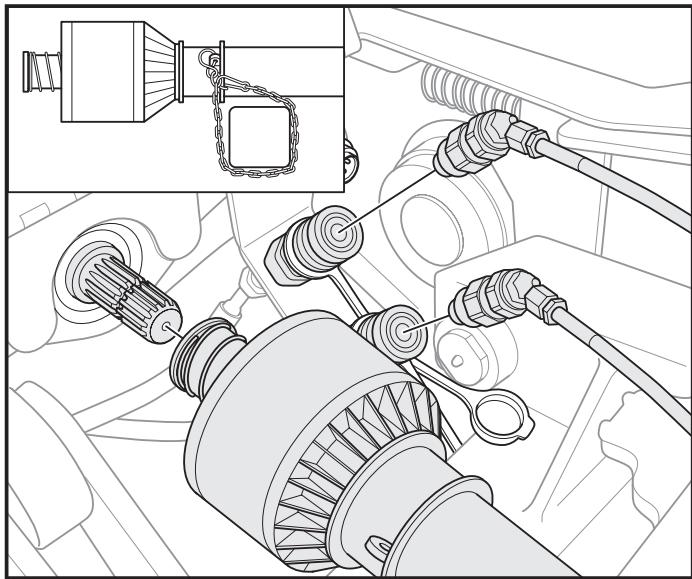

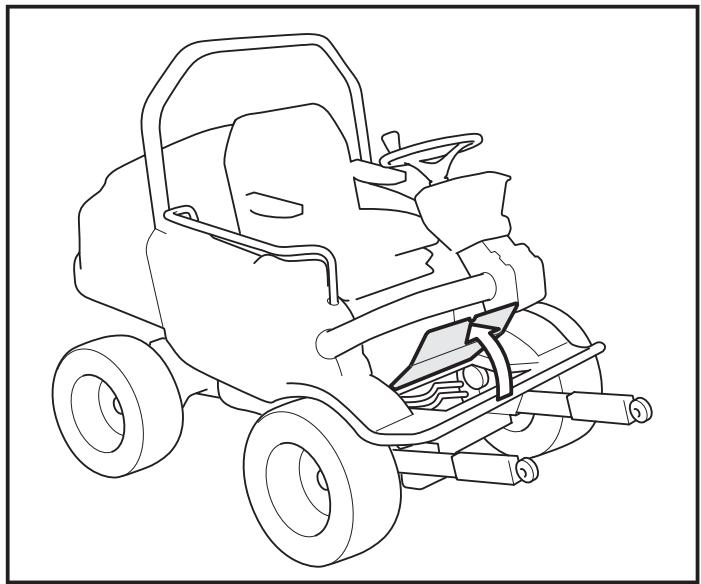

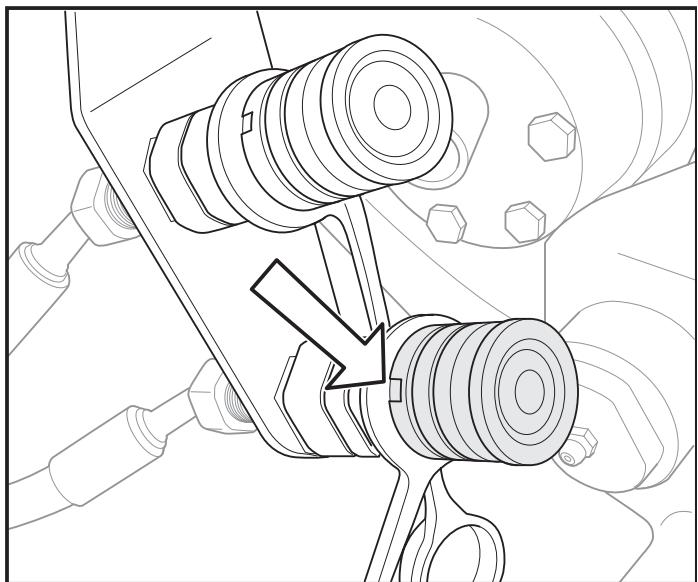

Hydrauliletkut ja kardaaniakseli liitetään lattialevyssä olevan luukun alle.

Liitä letkut ja kiinnitta kardaaniakseli. Kiinnitta ketju, ettei se paäse pyörimään.

Kiinnityksen ja irrottamisen mahdollistamiseksi hahlon on oltava tassä asennossa.

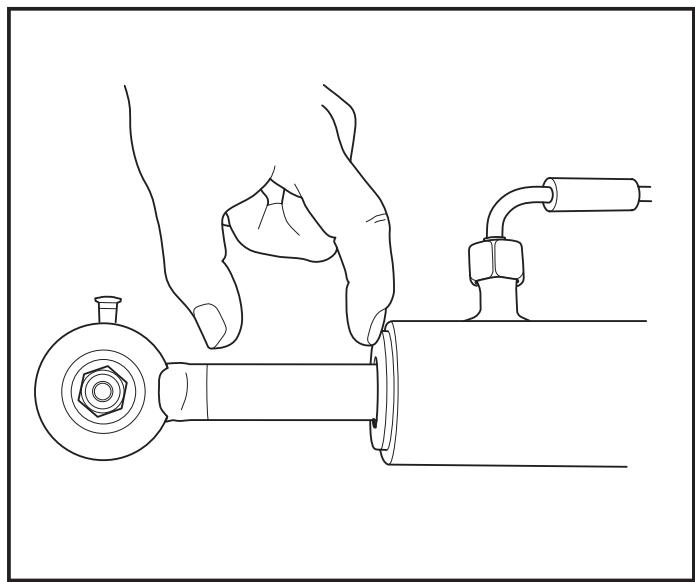

Sylinterin asento

Sylinterin tulee aina olla ainakin 50 mmulkona.

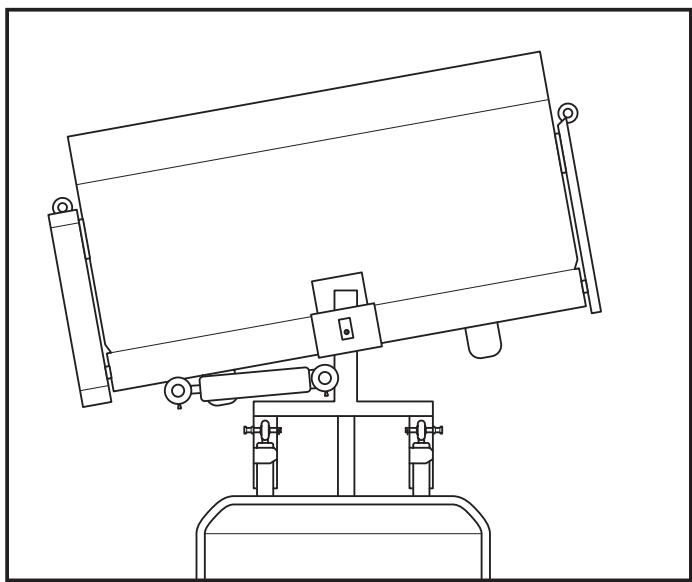

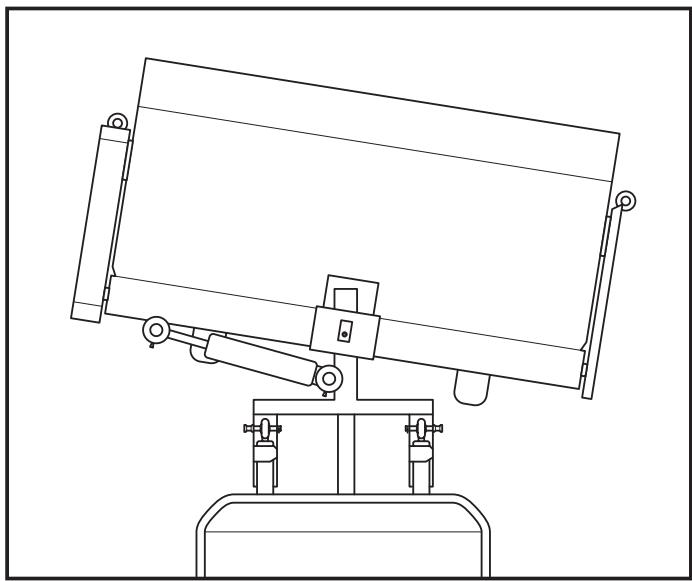

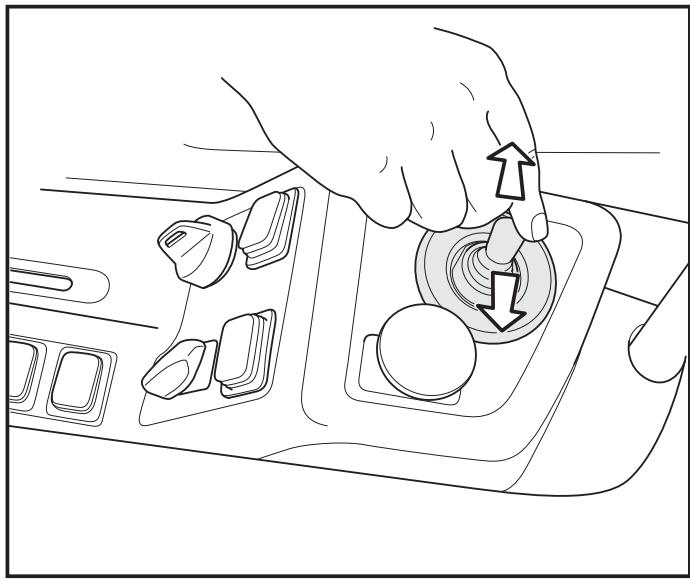

Paineenlasku

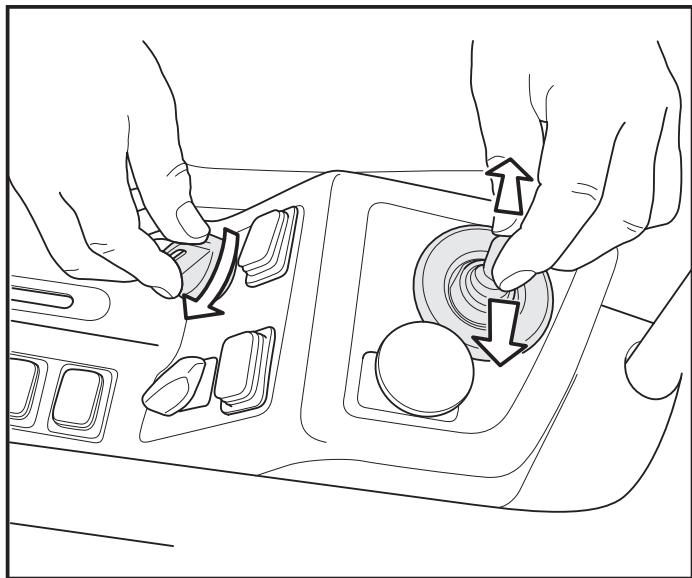

Käennä avain ON-asentoon muutamaksi sekunniki, ja vedä samanaikaisesti ohjaussauvaa muutamia kertoja oikealle ja vasemmalle laskeaksesi poinetta lakaisukoneen sylinterissä.

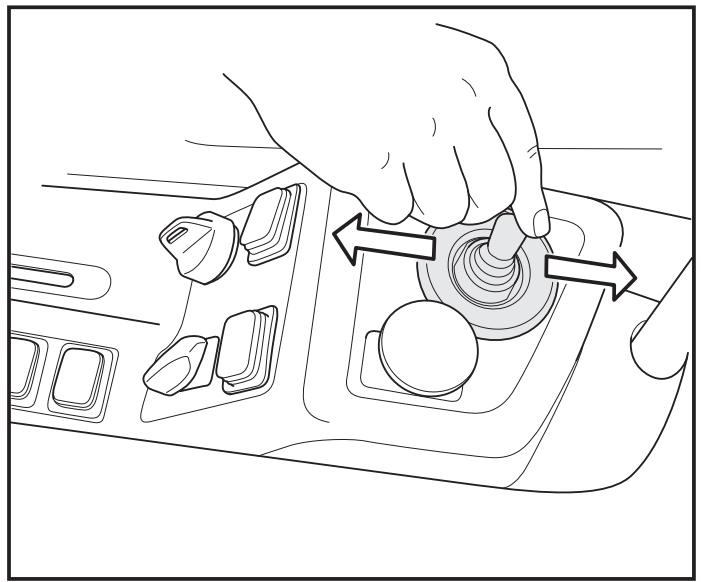

Vedä ohjaussauva oikealle tai vasemmalle säätäksesi lakaisukonetta sivusuunnassa.

Voidlaan sitkeällä voiteluaineella

Voidlaan kuulalaakerirasvalla.

Tarkistetaan. Jos laitteesta vuotaa öljä, ota yhteyttä huoltolikkeeseen

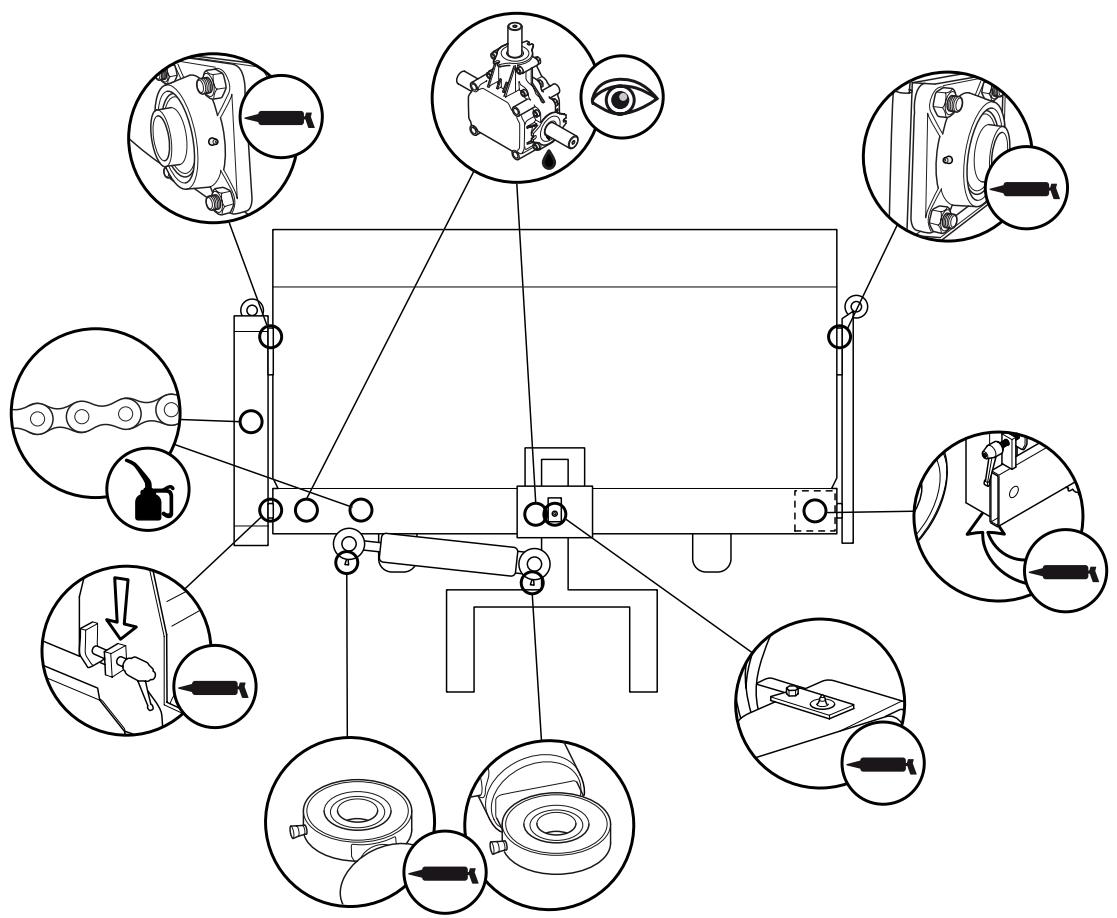

Koneen voideltavat kohdat ovat nivelet, voitelunipat ja ketjut. Tarkista voitelukohdat aina ennen käytöväää Voitele tarvittaessa. Kone on voideltu ennen toimitusta.

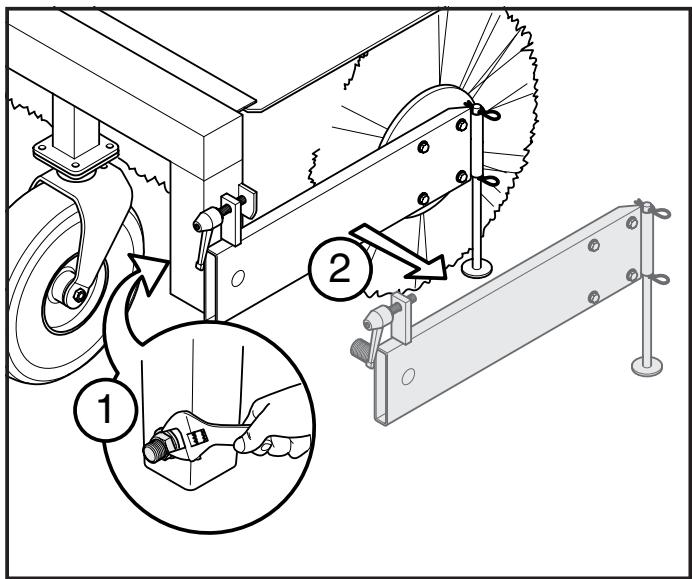

Irrotus:

Löysää ja irrota laakeripidikkeet koneen oikealta puolelta.

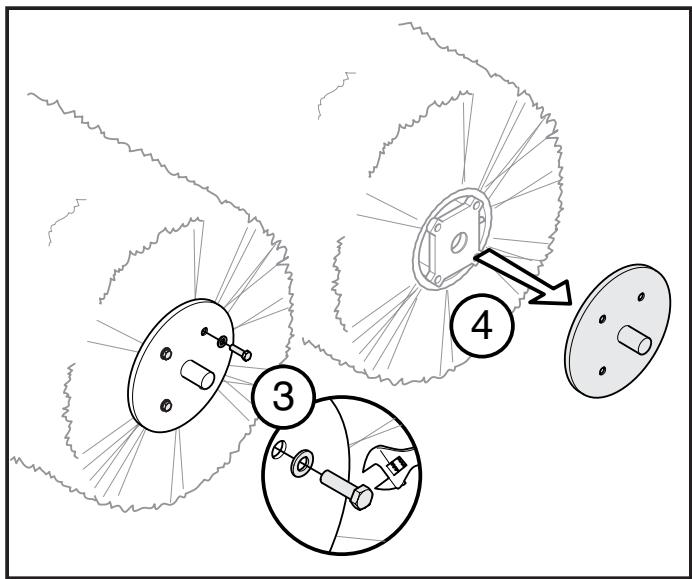

Irrota laakerintappi ytimen ulkoreunasta.

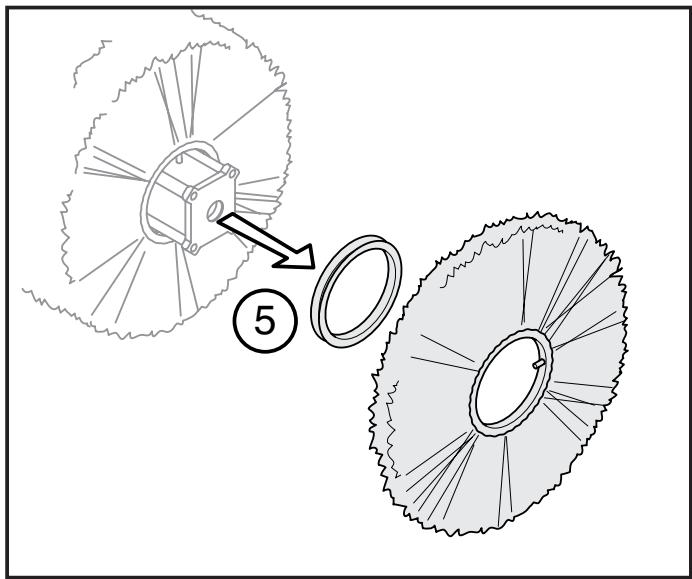

Irrota vanhat pyöröharjat ja välilevyt.

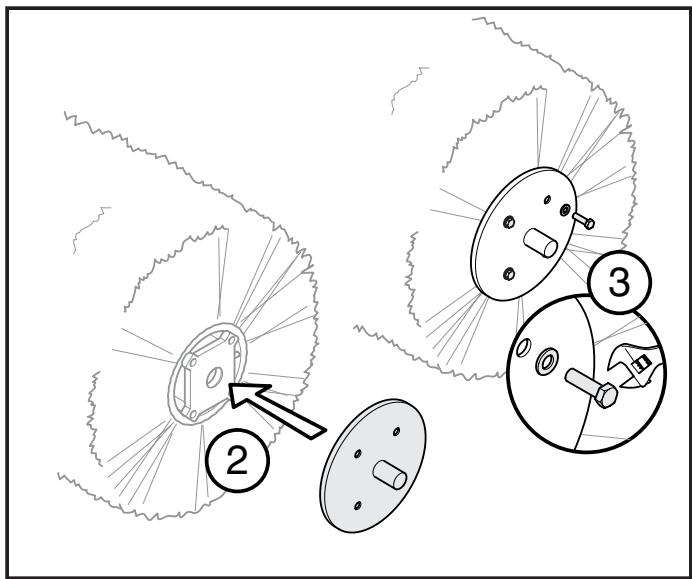

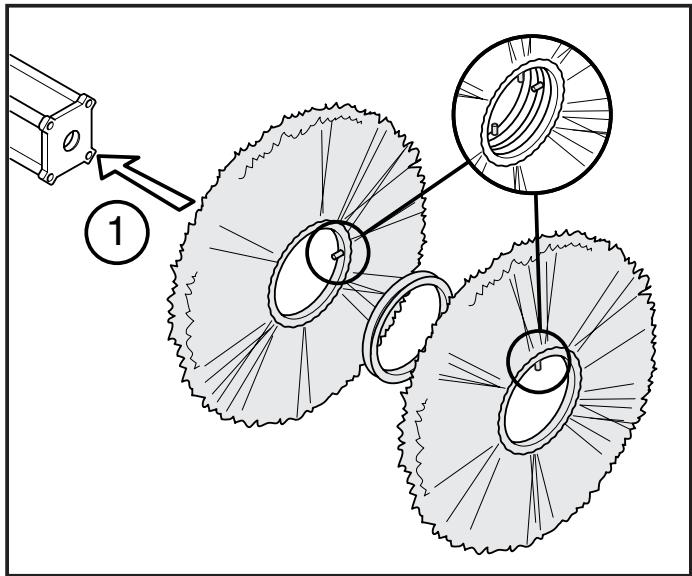

Asennus:

Asenna uudet pyöröharjat ja välilevyt. Varmista, etteivät pyöröharjojen ohjaustapit tule samalle puolle ydintä.

Asenna laakerintapit ja kiristä ruuvit.

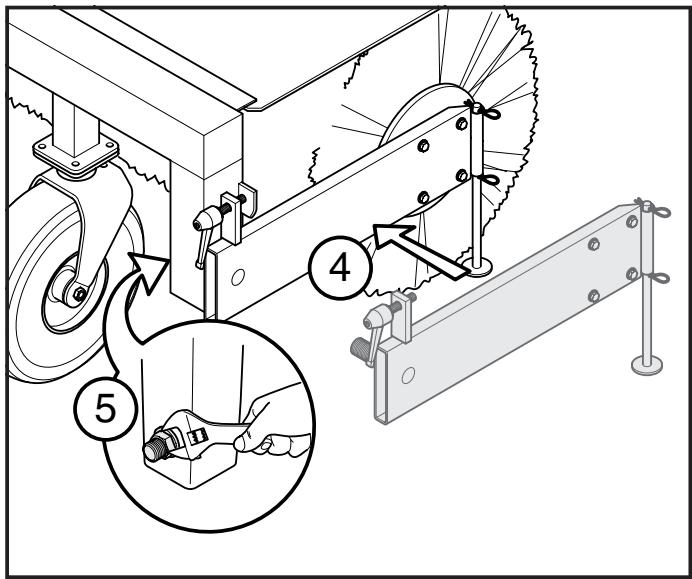

Asenna laakeripidike ja kierrä loput ruuvit kiinni.

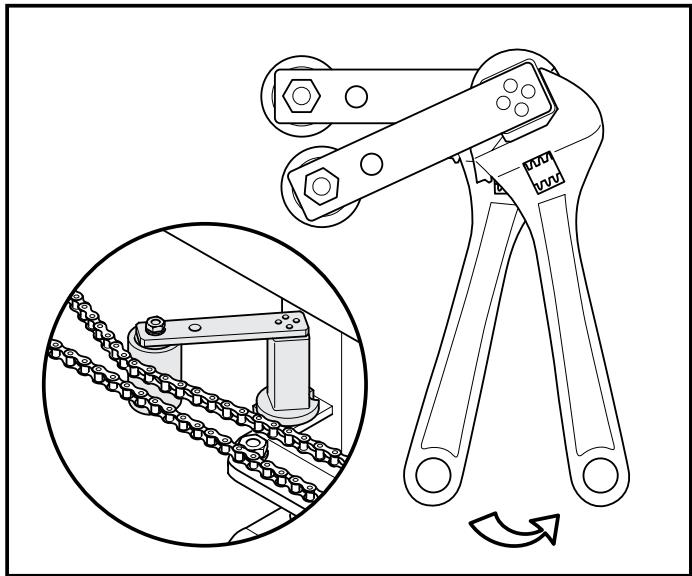

Vaihteiden välinen ketju

Ensisijaisesti ketjua kiristetaan kiertamalla ketjunkiristinta.

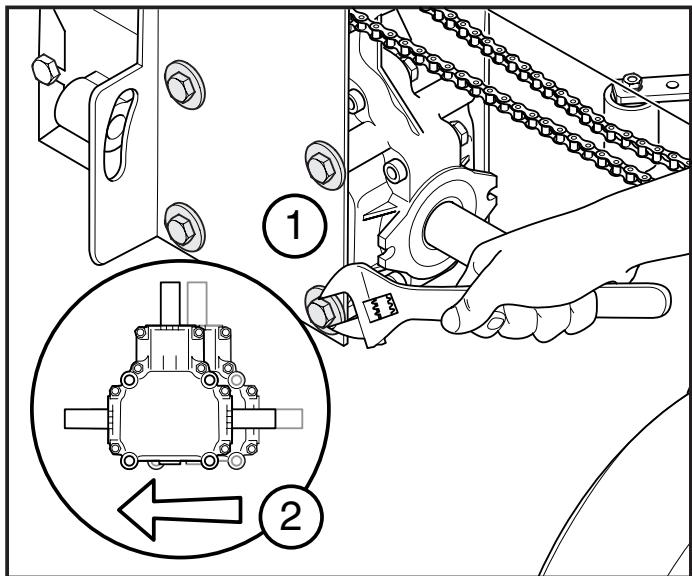

Kun ketjunkiristimellä ei saa kirstettyä enempää, ulommaista vaihdetta voi liikuttaa sivusuunnassa ketjun ja ketjunkiristimen kiristämiseksi entisestään.

HOUM!

Lakaisukoneissa, joiden sarjanumero on enintaan 0016348, on 1 / 2 ” ketju.

Numerosta 0023349 lahtien käytetään 5 / 8 ” ketjua.

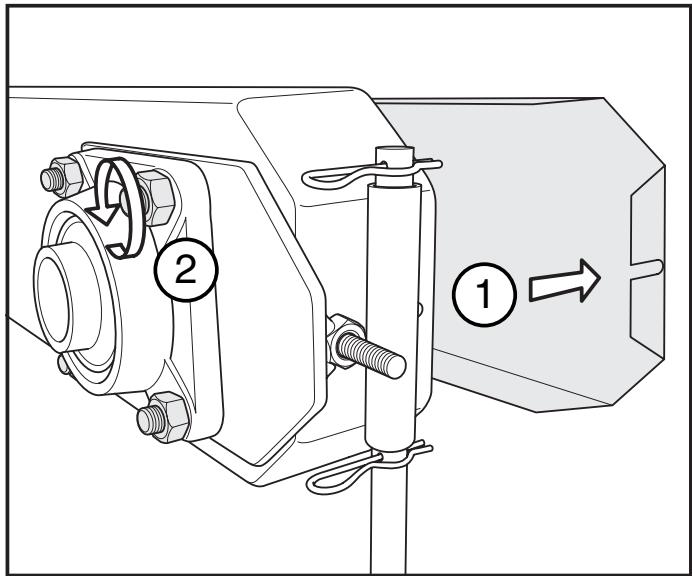

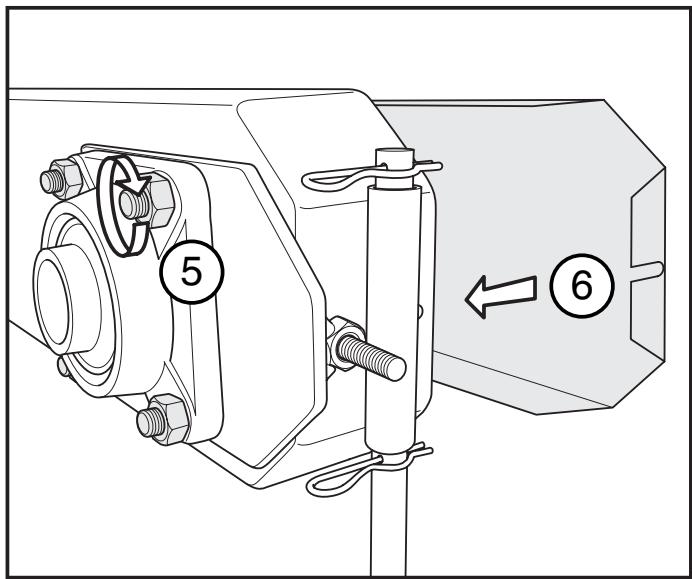

1. Irrota ketjunsuojuksen kansi.
2. Löysää laakeria paikallaan pitäviä neljää pulttia 0,5-1 kierrosta.

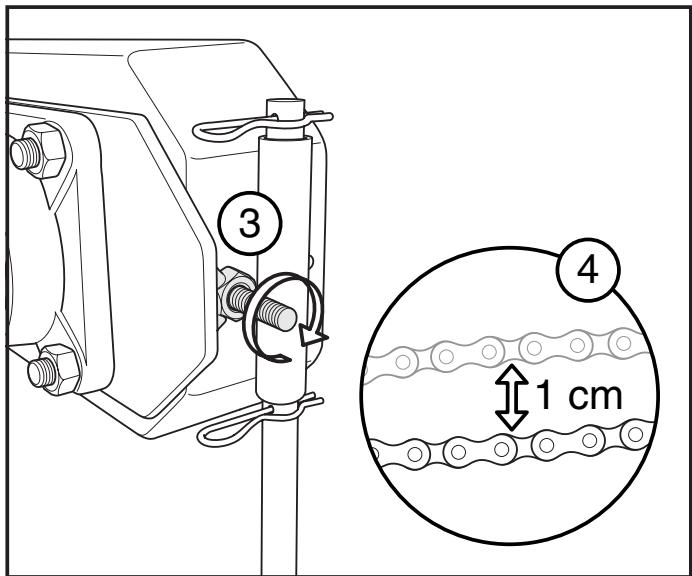

1. Säädä sisäkuusioruuvia lyhyestä päästä.
2. Ketju on tarpeeksi kireällä, kun sitä voi liikuttaa pystysuunnassa noin cm:n verran.

1. Kiristä pultit laakeriin.
2. Asenna kansi ketjunsuojukseen.
