Catégorie	Accessoire agricole
Marque	Husqvarna
Modèle	9659972-01
Type de produit	Lame de nivèlement
Utilisation prévue	Nivellement, déneigement, terrassement léger
Largeur de coupe	Environ 1,8 m
Poids	Environ 200 kg
Alimentation	Hydraulique (branchement sur circuit du tracteur)
Fonctions principales	Inclinaison gauche/droite, fonction choc
Réglages	Inclinaison via levier, hauteur via patins réglables
Entretien	Graissage régulier des 9 raccords avec graisse pour roulements
Sécurité	Arrêter le moteur et retirer la clé avant entretien ; garder les mains éloignées des pièces en mouvement
Pièces détachées	Patins, électrovanne, tuyaux hydrauliques, câble électrique, raccords rapides
Réparabilité	Réglage et remplacement des patins, entretien des vérins et raccords hydrauliques
Garantie	Consulter le manuel ou revendeur
Notice disponible en	Français, Anglais, Allemand, Finnois, Suédois et autres sur demande

FOIRE AUX QUESTIONS - 9659972-01 HUSQVARNA

Comment installer la lame sur mon tracteur?

Connectez les tuyaux hydrauliques et le câble électrique sous la plaque de base. Assurez-vous que toutes les clavettes sont fixées. Pour la première utilisation, il peut être nécessaire de détacher les tuyaux et raccords rapides. Consultez le manuel pour plus de détails.

Comment régler l'inclinaison de la lame?

Utilisez le levier pour déplacer la lame vers la gauche ou la droite. Appuyez sur le côté correspondant du bouton (gauche pour inclinaison gauche, droite pour droite) tout en déplaçant le levier. Le cylindre doit toujours être étiré d'au moins 50 mm.

À quelle fréquence dois-je graisser les raccords?

Graissez les neuf raccords (5 au centre, 4 aux extrémités du cylindre) régulièrement avec de la graisse pour roulements à billes. Contrôlez les points de lubrification quotidiennement. La lame est livrée lubrifiée.

Que faire si la fonction choc ne fonctionne pas?

Vérifiez que le cylindre est étiré d'au moins 50 mm. La fonction choc ne peut pas fonctionner si le piston est complètement tendu. Si le problème persiste, ajustez la pression d'ouverture de l'électrovanne selon le manuel.

Comment ajuster la hauteur des patins?

Desserrez la clavette, réglez la hauteur par tranche de 5 mm, puis fixez la clavette. Assurez-vous que les patins gauche et droit sont à la même hauteur pour une utilisation optimale.

Quelles précautions de sécurité prendre?

Arrêtez le moteur et retirez la clé avant toute opération d'entretien, de nettoyage ou de réparation. Gardez les mains et les pieds éloignés des pièces en mouvement lorsque la lame est en marche. Risque de blessures par écrasement.

Puis-je utiliser cette lame avec un vérin complètement tendu?

Non, les lames équipées d'électrovanne avec fonction choc ne doivent pas être utilisées avec des pistons complètement tendus. Le vérin doit être tendu à environ 50 mm pour que la fonction choc fonctionne correctement.

Comment brancher les tuyaux hydrauliques et le câble électrique?

Branchez les tuyaux et le câble dans l'emplacement sous la plaque de base. L'entaille doit être dans la position indiquée pour permettre le branchement et débranchement. Suivez le schéma de montage des tuyaux et connecteurs dans le manuel.

Que signifie la diode sur le connecteur Hirschmann?

La diode doit être montée entre les bornes plus et moins du contact Hirschmann. Sans elle, des étincelles peuvent se former et endommager l'interrupteur du levier. Elle sert à protéger le circuit électrique.

Où puis-je trouver des pièces de rechange?

Les pièces comme les patins, l'électrovanne, les tuyaux hydrauliques et le câble électrique sont disponibles auprès des revendeurs Husqvarna agréés. Consultez la notice ou le site du fabricant pour les références exactes.

MODE D'EMPLOI 9659972-01 HUSQVARNA

Manuel d'utilisation, p. 26-33

Lisez attentivement ce manuel d'utilisation avant d'utiliser le produit pour la première fois.

Lisez et comprenez le manuel avant utilisation.

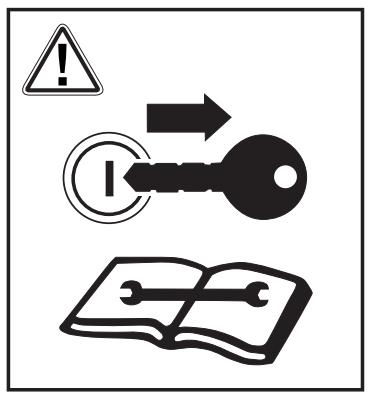

Arrêtez le moteur et retirez la clé avant toute opération d'entretien, de nettoyage ou de réparation.

Risque de blessures par écrasement ! Gardez les mains et les pieds éloignés des pièces en mouvement lorsque la lame est en marche.

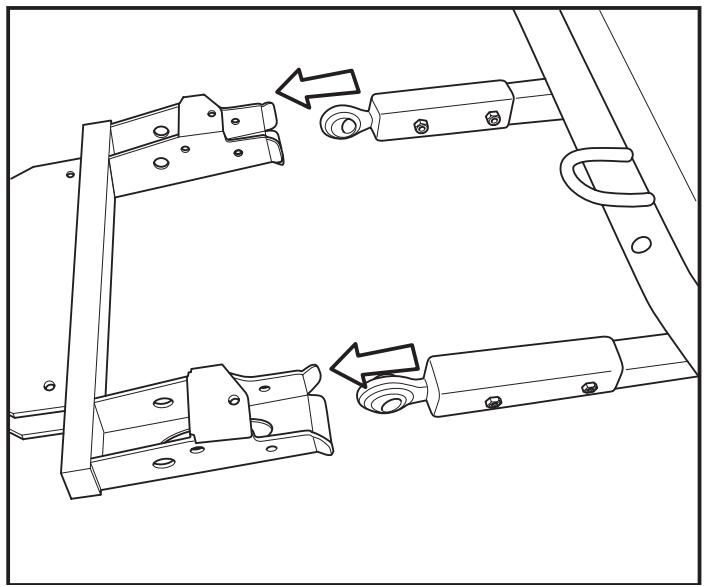

Réglez le support.

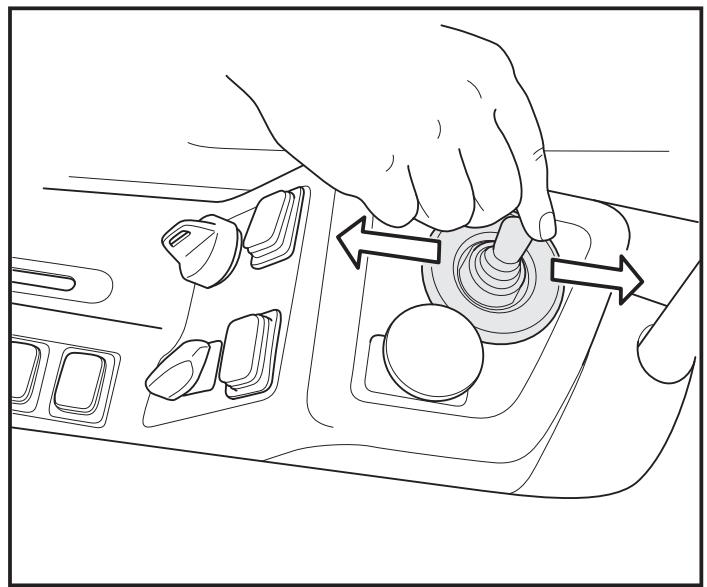

Ajustez si besoin la lame en déplaçant le levier vers l'avant ou vers l'arrière, de façon à travailler en position horizontale.

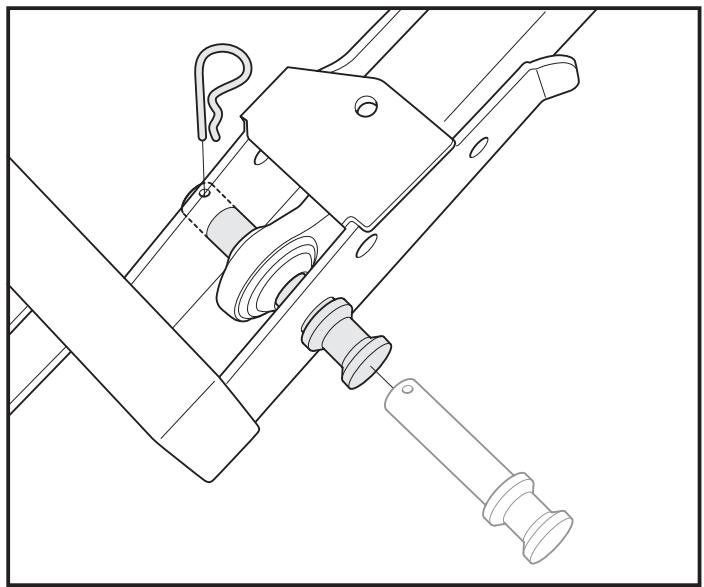

Assurez-vous que toutes les clavettes soient correctement fixées lorsque la lame est montée en PT 26D.

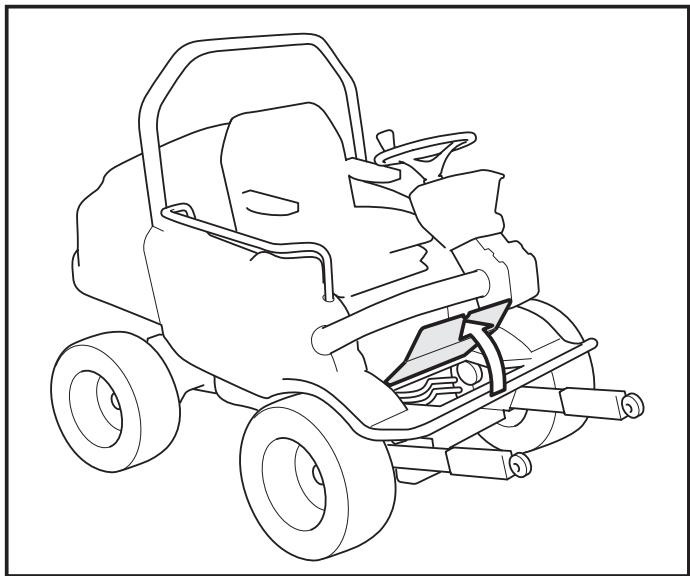

Les tuyaux hydrauliques et le câble électrique se branchent dans l'emplacement sous la plaque de base.

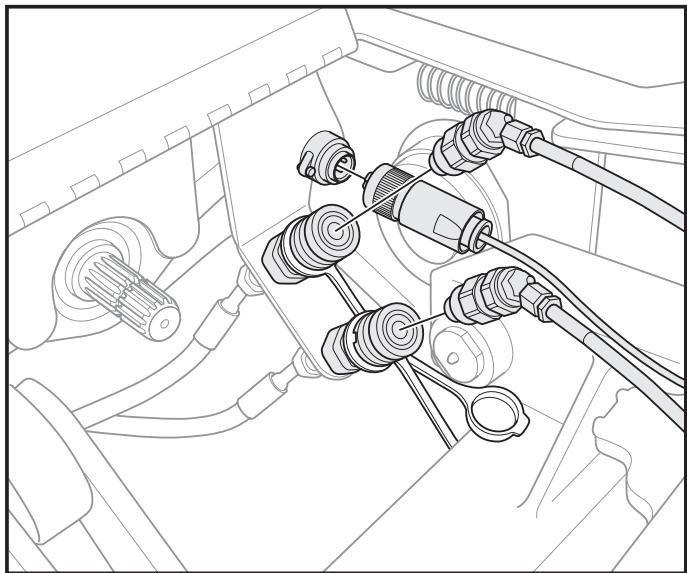

Connectez les tuyaux et le câble électrique.

ATTENTION! Dans certains cas, il peut être nécessaire de détacher les tuyaux et les raccords rapides lors de la première utilisation de la lame.

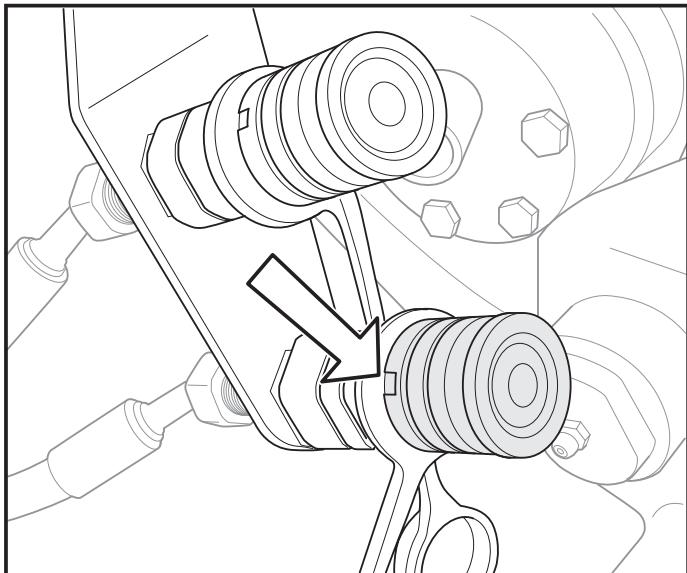

L'entaille doit être dans cette position afin de permettre le branchement et le débranchement.

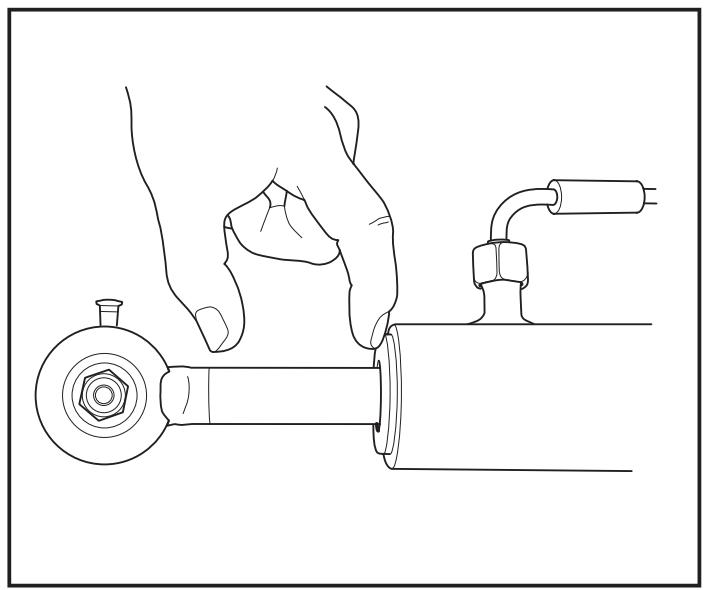

Position du cylindre

Le cylindre doit toujours être étiré d'au moins 50 mm.

Marché à vide

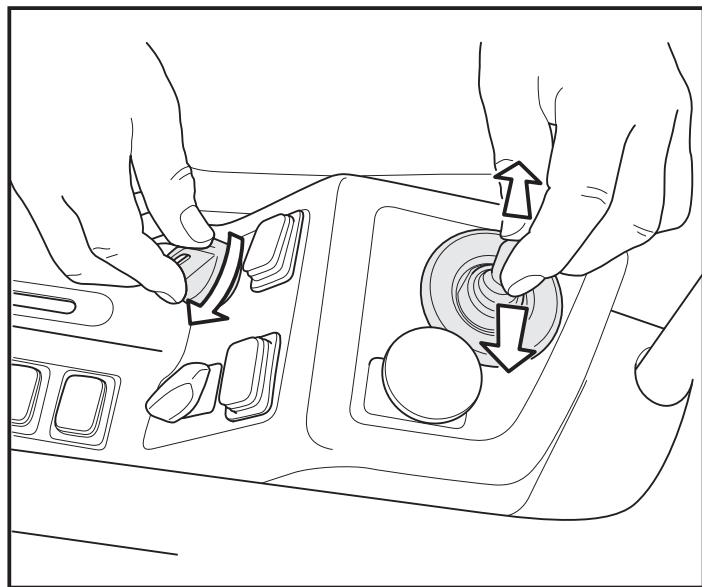

Tournez la clé en position ON pendant quelques secondes et déplacez en même temps le levier vers la droite et la gauche plusieurs fois afin de faire baisser la pression dans le cylindre de la lame.

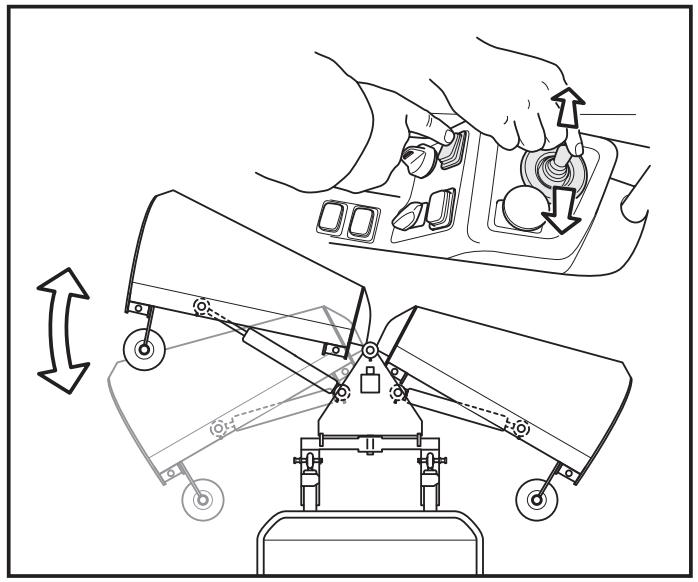

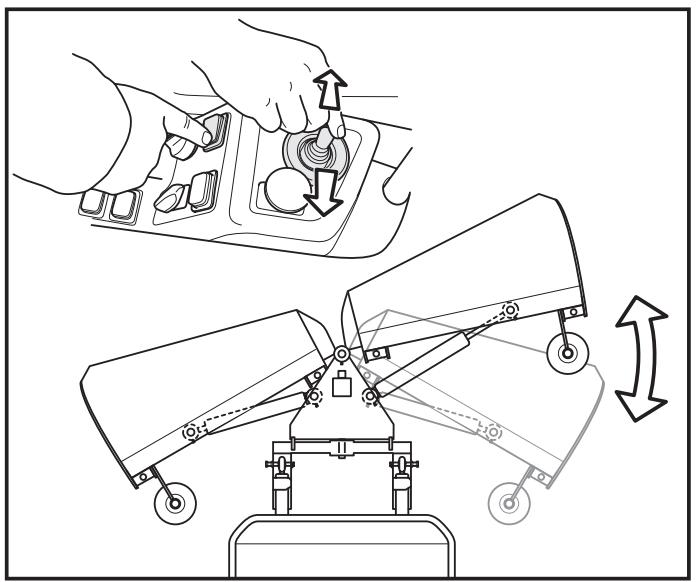

Appuyez sur le côté gauche du bouton, puis déplacez le levier vers la droite ou la gauche pour régler la lame vers la gauche.

Appuyez sur le côté droit du bouton, puis déplacez le levier vers la droite ou la gauche pour régler la lame vers la droite

Lubrifier avec de la graisse pour roulements.

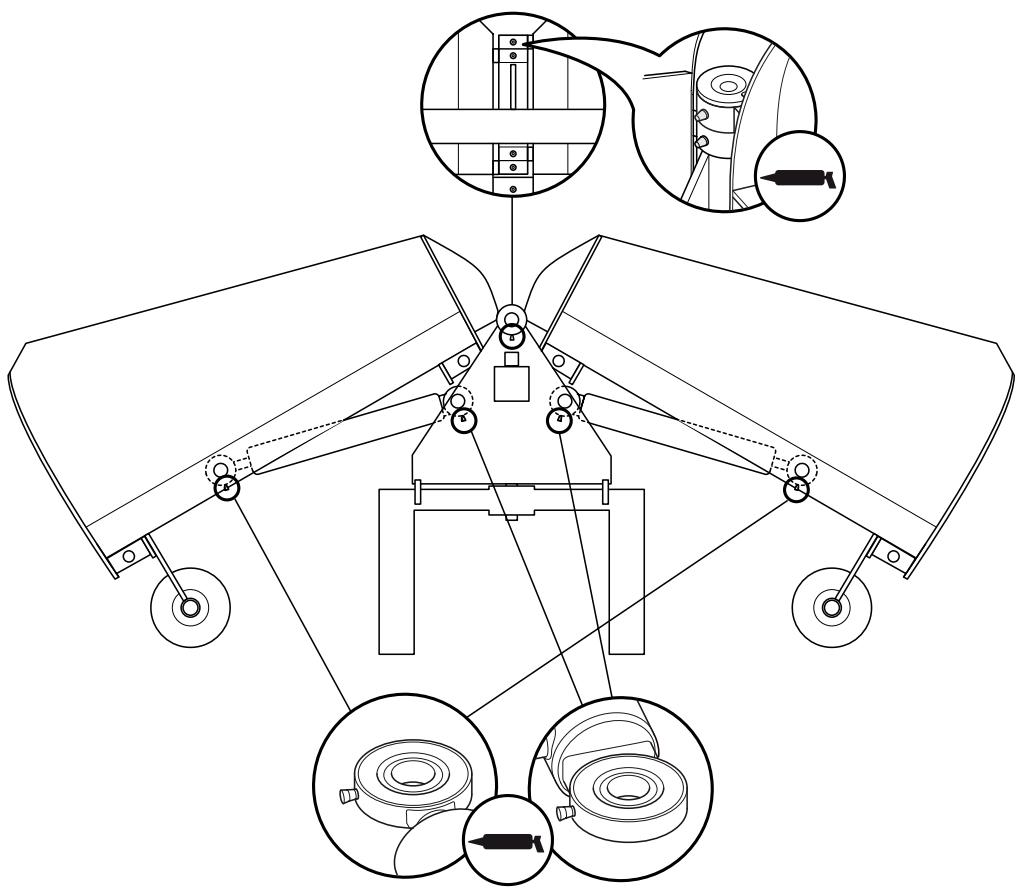

La lame comporte neuf raccords de graissage, dont cinq se trouvent au centre. Les quatre autres se situent aux extrémités du cylindre.

Lubrifiez-les régulièrement avec de la graisse pour roulement à billes. Contrôlez quotidiennement les points de lubricification.

La lame est livrée lubrifiée.

Avec ou sans fonction choc : chic 1/4", 3/8", 3/8"

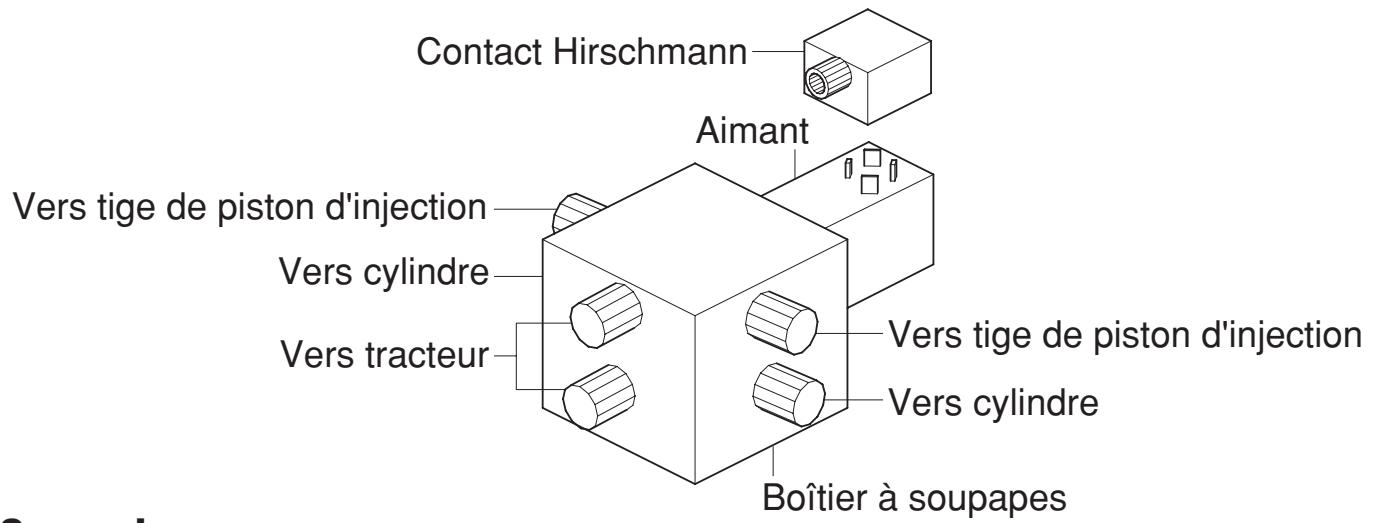

Montage des tuyaux :

Diode - Support de sécurité - Contact Hirschmann - Double conducteur de 4 m - Contact : femelle + mâle - Levier avec interrupteur (non standard)

• ATTENTION! La diode doit être montée entre les bornes plus et moins du contact Hirschmann. Des étincelles risquent sinon de se former et d'entraîner une panne de l'interrupteur du levier.

Électrovanne avec fonction choco

Les lames équipées de ce type d'électrovanne ne doivent pas être utilisées avec pistons complètement tendus. Ils doivent être tendus à environ 50 mm. La fonction chaîne ne peut pas fonctionner dans le cas contraire.

La vanne peut être ajustée en fonction de la pression d'ouverture.

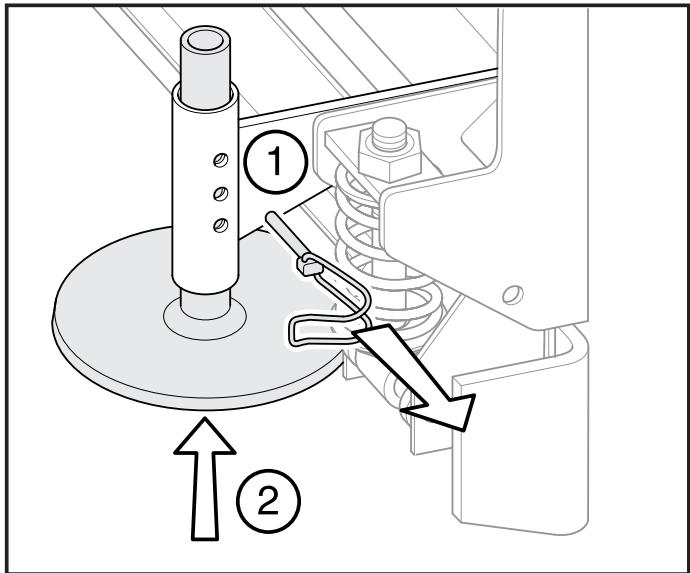

Les patins peuvent être réglés par tranche de 5 mm. Ceux-ci doivent être réglés à une hauteur appropriée pour que la lame puisse être utilisée de façon optimale.

Contrôlez que les côtés droit et gauche soient à la même hauteur.

1. Desserrez la clavette
2. Réglez la hauteur
3. Fixez la clavette
