9659972-01 - Maatalouslisävaruste HUSQVARNA - Ilmainen käyttöohje ja opas

Kategoria	Maataloustarvike
Merkki	Husqvarna
Malli	9659972-01
Tuotetyyppi	Tasoituslapa
Käyttötarkoitus	Tasoitus, lumenpoisto, kevyt maansiirto
Työleveys	Noin 1,8 m
Paino	Noin 200 kg
Käyttövoima	Hydraulinen (kytketään traktorin hydraulipiiriin)
Päätoiminnot	Vasen/oikea kallistus, iskutoiminto
Säädöt	Kallistus vivulla, korkeus säädettävillä liukukengillä
Huolto	9 liittimen säännöllinen rasvaus laakerirasvalla
Turvallisuus	Pysäytä moottori ja poista avain ennen huoltoa; pidä kädet loitolla liikkuvista osista
Varaosat	Liukukengät, sähköventtiili, hydrauliletkut, sähkökaapeli, pikaliittimet
Korjattavuus	Liukukenkien säätö ja vaihto, sylinterien ja hydrauliliittimien huolto
Takuu	Katso käsikirjaa tai jälleenmyyjää
Käyttöohje saatavilla	Ranska, englanti, saksa, suomi, ruotsi ja muita pyynnöstä

Usein kysytyt kysymykset - 9659972-01 HUSQVARNA

Kuinka asennan terän traktoriini?

Kytke hydrauliletkut ja sähkökaapeli pohjalevyn alle. Varmista, että kaikki sokat on kiinnitetty. Ensimmäisellä käyttökerralla letkut ja pikaliittimet saattaa joutua irrottamaan. Katso lisätietoja käsikirjasta.

Kuinka säädän terän kallistusta?

Käytä vipua siirtääksesi terää vasemmalle tai oikealle. Paina vastaavaa painikkeen puolta (vasen vasemmalle kallistus, oikea oikealle) samalla kun liikutat vipua. Sylinterin tulee aina olla vähintään 50 mm venytettynä.

Kuinka usein minun tulee rasvata liittimet?

Rasvaa yhdeksää liitintä (5 keskellä, 4 sylinterin päissä) säännöllisesti kuulalaakerirasvalla. Tarkista voitelukohdat päivittäin. Terä on toimitettu voideltuna.

Mitä tehdä, jos iskutoiminto ei toimi?

Tarkista, että sylinteri on venytetty vähintään 50 mm. Iskutoiminto ei toimi, jos mäntä on täysin ulosvedetty. Jos ongelma jatkuu, säädä avautumispainetta sähköventtiilissä käsikirjan mukaan.

Kuinka säädän liukukenkien korkeutta?

Löysää sokka, säädä korkeutta 5 mm välein, ja kiinnitä sokka. Varmista, että vasen ja oikea liukukenkä ovat samalla korkeudella optimaalista käyttöä varten.

Mitä turvatoimia on noudatettava?

Pysäytä moottori ja poista avain ennen huolto-, puhdistus- tai korjaustoimenpiteitä. Pidä kädet ja jalat loitolla liikkuvista osista, kun terä on käynnissä. Puristumisvammojen vaara.

Voinko käyttää tätä terää täysin ulosvedetyllä sylinterillä?

Ei, sähköventtiilillä ja iskutoiminnolla varustettuja teriä ei saa käyttää täysin ulosvedetyillä männillä. Sylinterin tulee olla venytetty noin 50 mm, jotta iskutoiminto toimii oikein.

Kuinka kytken hydrauliletkut ja sähkökaapelin?

Kytke letkut ja kaapeli pohjalevyn alla olevaan paikkaan. Lovetun tulee olla osoitetussa asennossa kytkemisen ja irrottamisen mahdollistamiseksi. Noudata letkujen ja liittimien asennuskaaviota käsikirjassa.

Mitä Hirschmann-liittimen diodi tarkoittaa?

Diodi on asennettava Hirschmann-liittimen plus- ja miinusnapojen väliin. Ilman sitä voi syntyä kipinöitä, jotka vahingoittavat vivun kytkintä. Se suojaa sähköpiiriä.

Mistä löydän varaosia?

Osat, kuten liukukengät, sähköventtiili, hydrauliletkut ja sähkökaapeli, ovat saatavilla valtuutetuilta Husqvarna-jälleenmyyjiltä. Katso tarkat viitteet käyttöohjeesta tai valmistajan verkkosivustolta.

KÄYTTÖOHJE 9659972-01 HUSQVARNA

Käyttoohje, p. 10-17

Lue käytöohje läpi huolellisesti ennen kuin aloitat koneen käytön.

Lue ohjekirkjaa junnes ymmärrät siinä olevat ohjeet.

Sammuta moottori ja poista avain ennen huoltoa, puhdistusta tai korjausta.

Puristuksiinjäämisvaara! Pidä kädet ja jalat poissa likkuvien osien luota lumiauran käytön aikana.

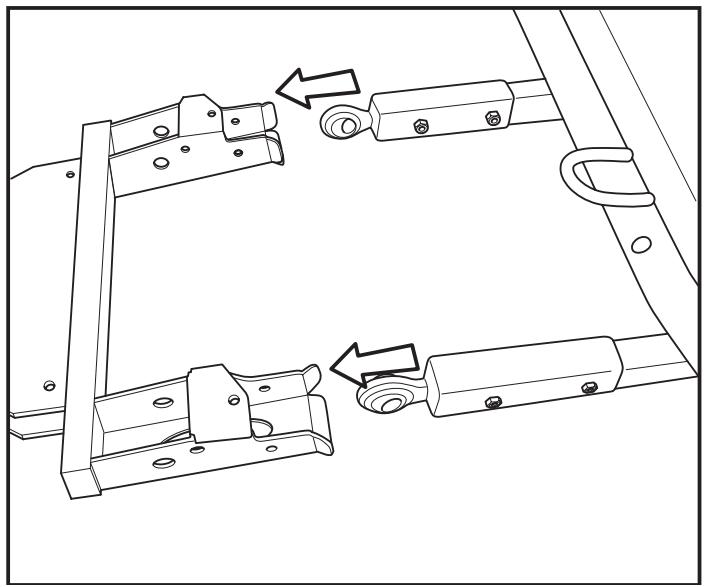

Kiinnitä pidike.

Säädä lumiauraa tarvittaessa niin, etta se toimii vaaka-asennossa, vetämällä ohjaussauvasta eteen tai taakse.

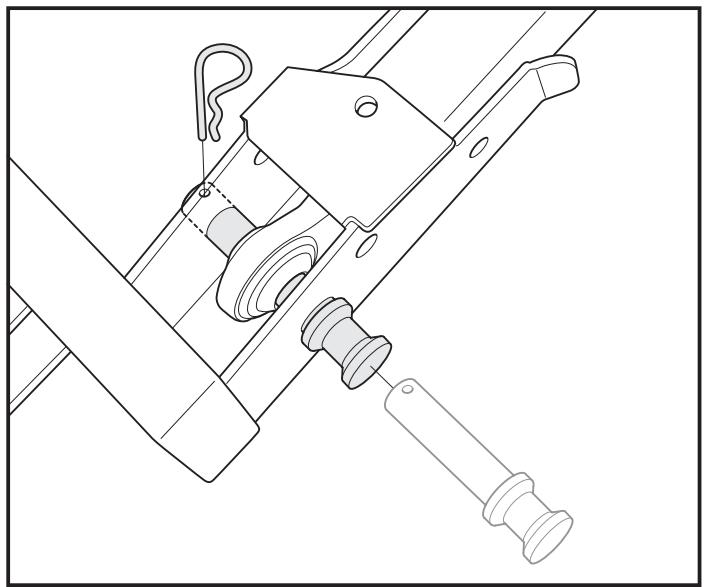

Varmista, etta kaikki sakat ovat kunnolla lukitut, kun lumiaura asennetaan PT 26D:hen.

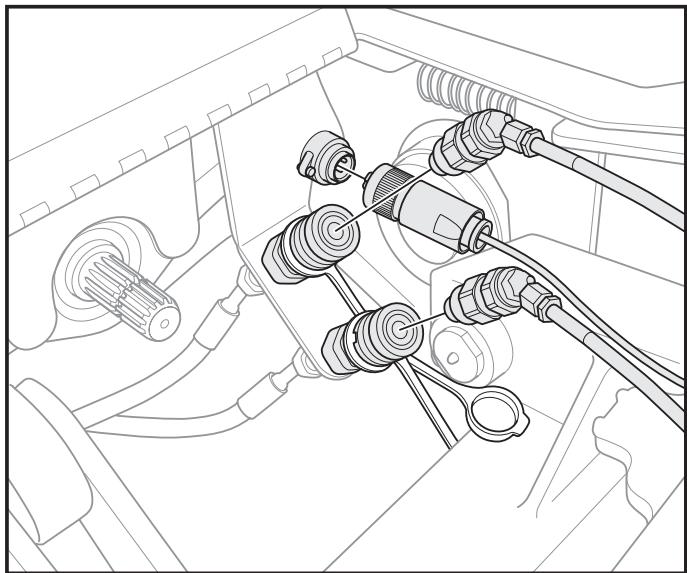

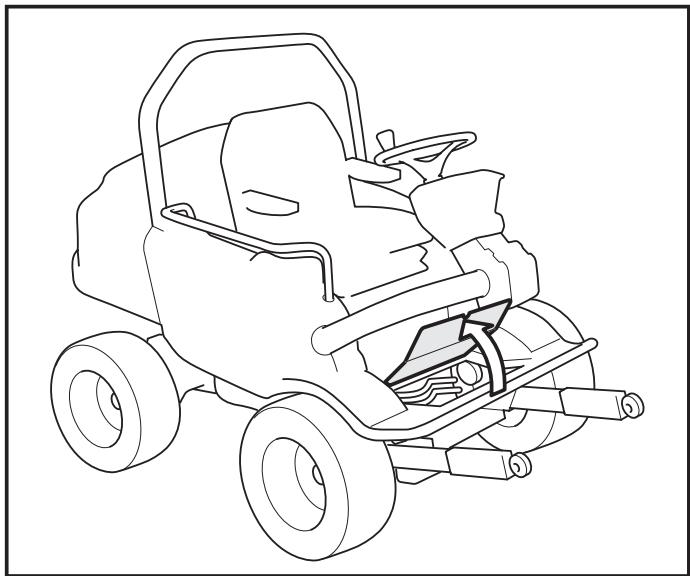

Hydrauliletkut ja sähkökaapelit kytketään jalkaveryssä olevan luukun alle.

Kytke letkut ja sahkokaapeli.

HUOM! Tietyissä tilanteissa voi olla tarpeen kiristää letkuja ja pikaliitäntöjä, kun lumiauraa käytetään ensimmäisen kerran.

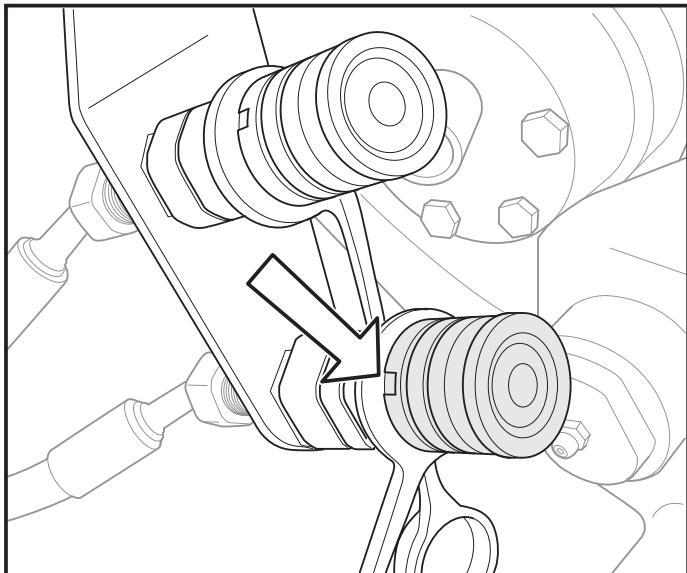

Kiinnityksen ja irrottamisen mahdollistamiseksi hahlon on oltava tassä asennossa.

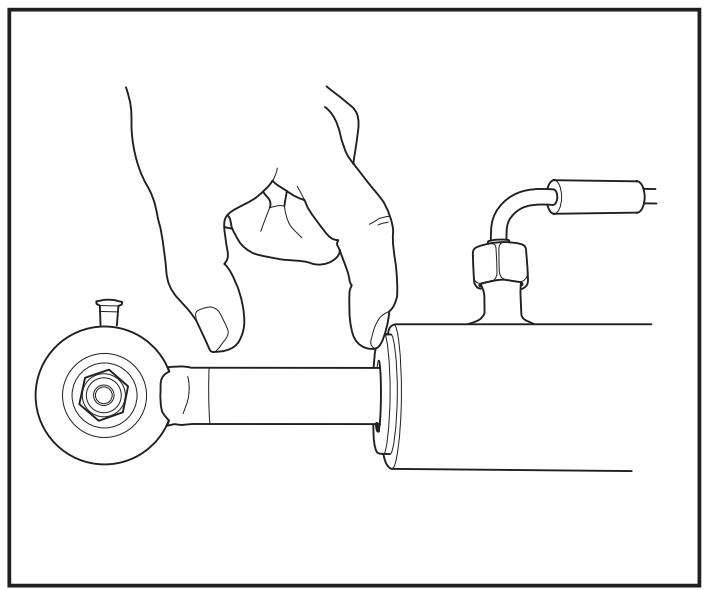

Sylinterin asento

Sylinterin tulee aina olla ainakin 50 mmulkona.

Paineenlasku

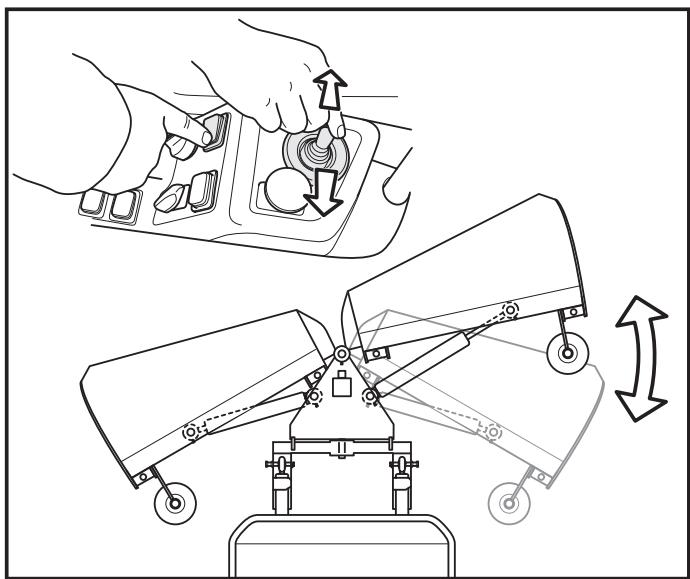

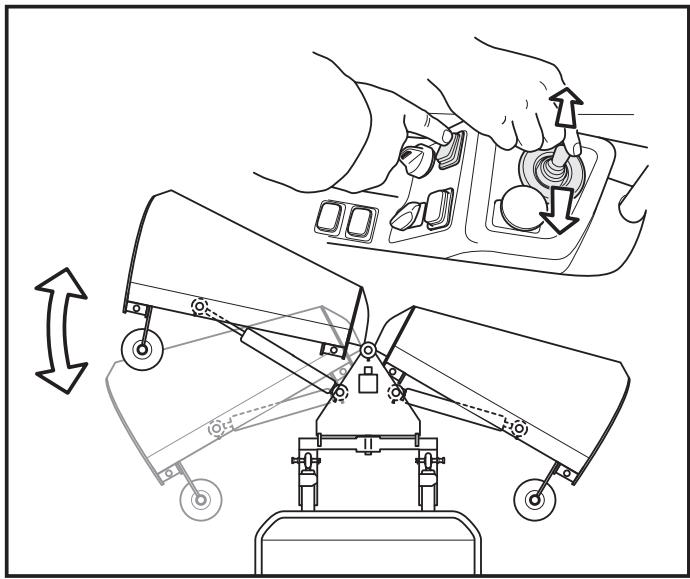

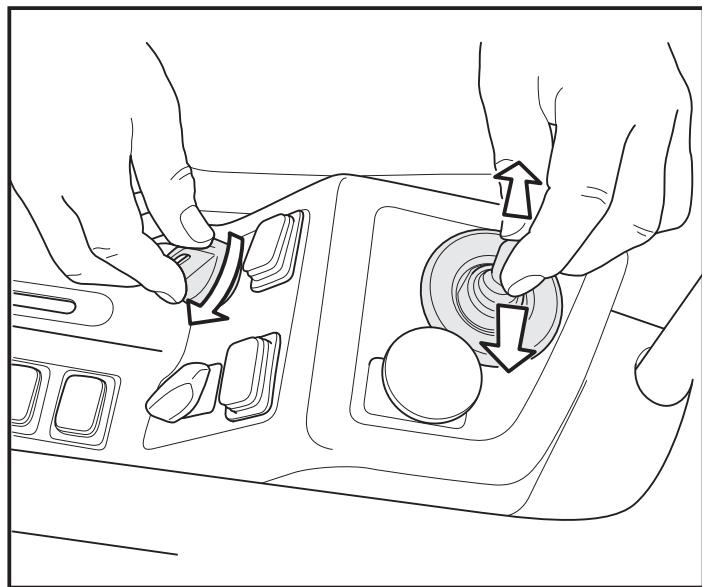

Käännä avain ON-asentoon muutamaksi sekunniksi, ja vedä samanaikaisesti ohjaussauvaa muutamia kertoja oikealle ja vasemmalle laskeaksesi painetta lumiauran sylinterissä.

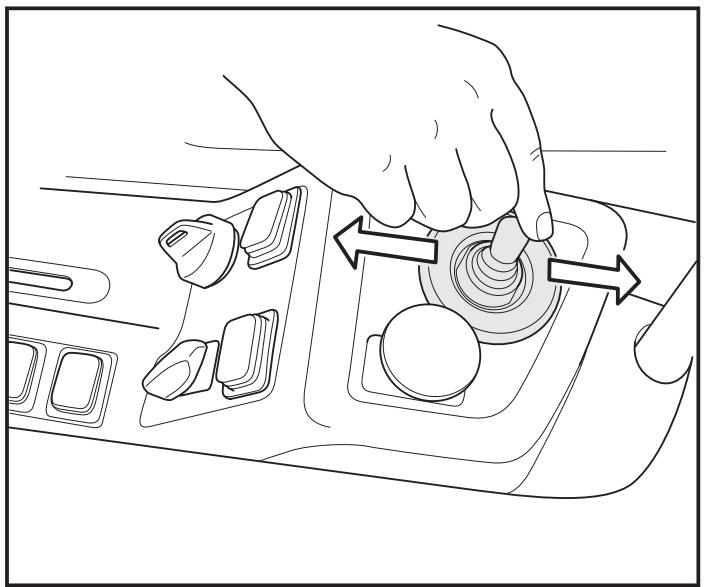

Paina napin vasen sivu pohjaan ja käännä sitten ohjaussauva oikealle tai vasemmalle säätäksesi vasenta auran siipeä.

Paina napin oikea sivu pohjaan ja kännä sitten ohjaussauva oikealle tai vasemmalle säätäksesi oikeea auran siipeä.

Voidlaan kuulalaakerirasvalla.

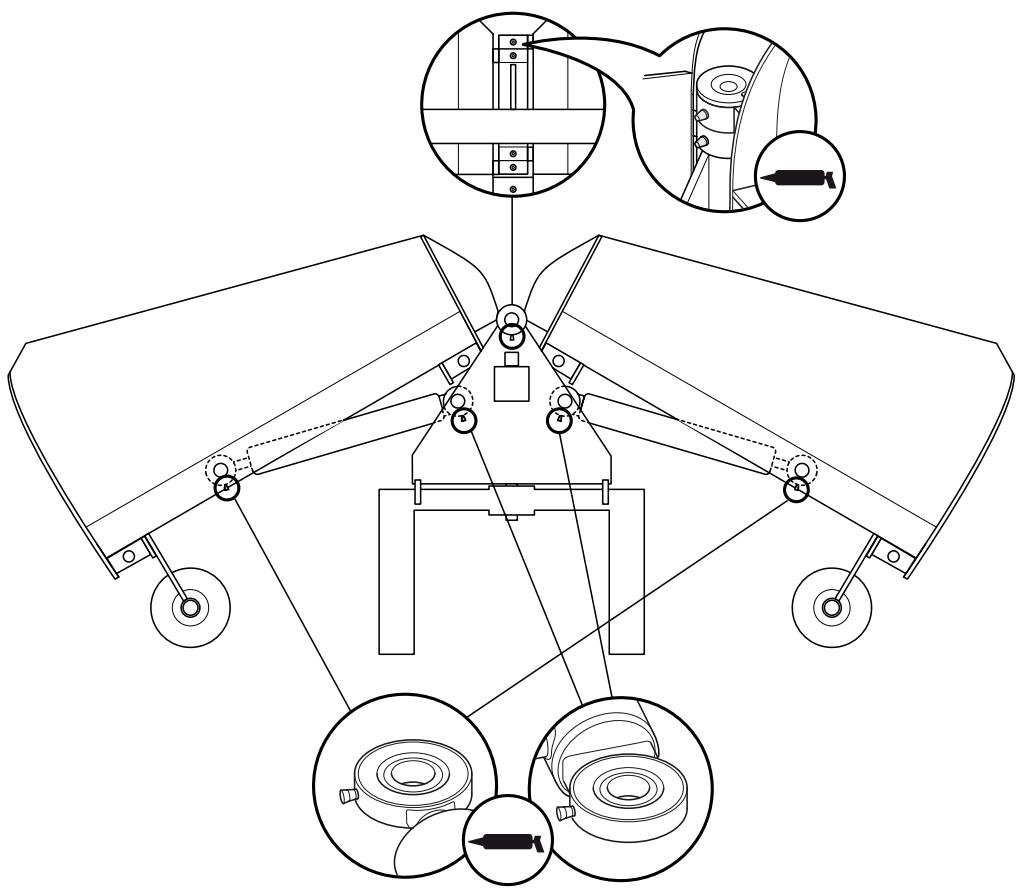

Lumiaurassa on yhdeksän voitelunippaa.
Viisi niistä on keskisiivessä. Loput neljä ovat sylinterin päässä (nivelissä).

Ne tulee voidella säännöllisesti kuulalaakerirasvalla. Tarkista voitelukohdat aina ennen käyttopäivää.

Lumiaura on voideltu ennen toimitusta.

Kiilatoiminnolla tai ilman: 1 / 4" , 3 / 8" , 3 / 8" kiila.

Letkujen asennus:

Sisälto:

Diodi*
- Sulakkeenpidin
Hirschman-liitin
- 4 m kaksoisjohdin
- Kosketin; naaras + uros
- Ohjaussauva katkaisimella (eivakiona)

*HUOM! Diodi tulee asentaa plus- ja miinusliitännän välille Hirschman-liittimen sisällä. Muuten on olemassa riski, etta ohjaussauvan katkaisin rikkoutuu kipinöinnin vuoksi.

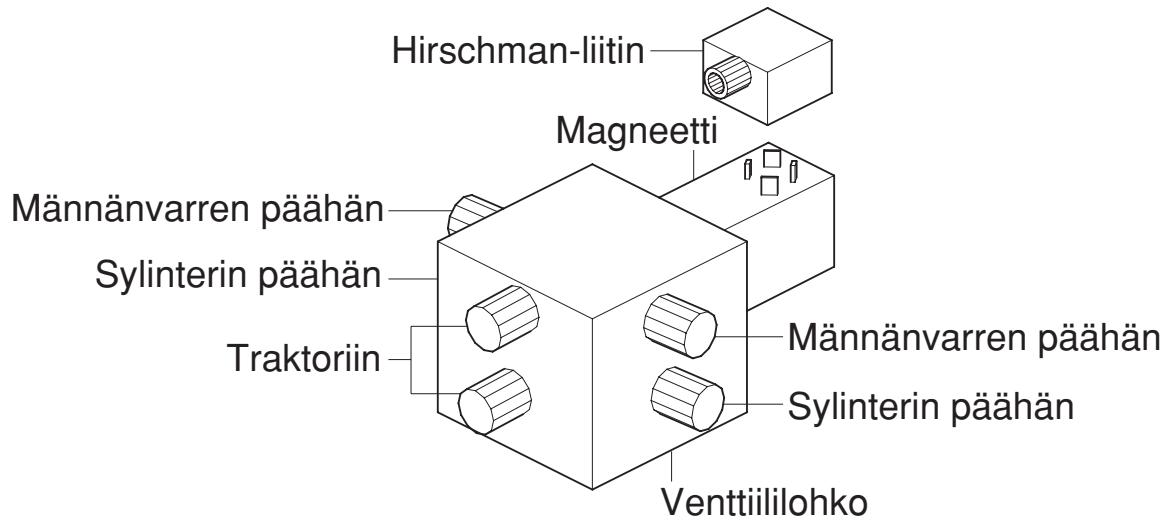

Sahköventtiilli kilatoiminnolla

Tämntyppisellä sähköventtiilillä
varustettuja lumiauroja ei pidä käyttaa
männät kokonaan sisällä. Niiden tulee olla
noin 50 mm ulkona. Muuten kiilatoiminto ei
enää toimi.

Venttiilia voi sàatäa avauspaineesta riippuen.

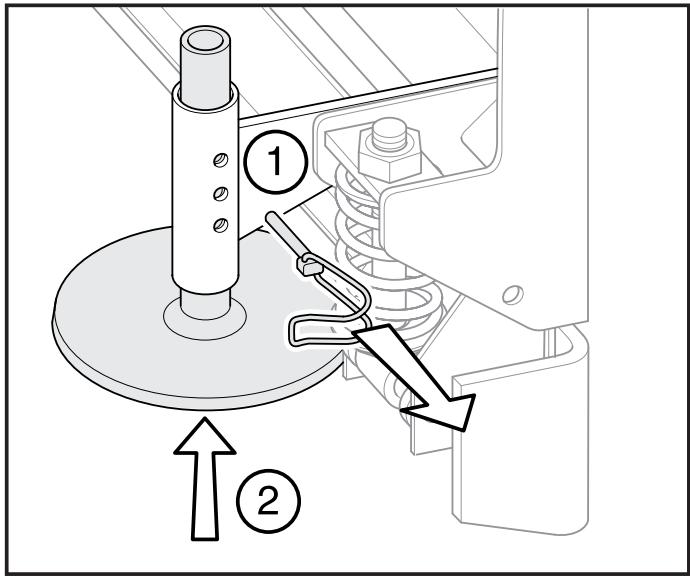

Virtakenkä voi säätä 5 mm:n portaittain. Jotta lumiauraa voisi hyödyntäa mahdollisimman hyvin, se on saädettäväsopivalle korkeudelle.

Tarkista, etta oikea ja vasen puoli ovat samalla korkeudella.

1. Irrota Sokka
2. Säädä korkeus
3. Aseta sukka paikalleen
