Kategori	Jordbrukstillbehör
Varumärke	Husqvarna
Modell	9659972-01
Produkttyp	Nivelleringsblad
Avsedd användning	Nivellering, snöröjning, lätt markarbete
Skärbredd	Cirka 1,8 m
Vikt	Cirka 200 kg
Matning	Hydraulisk (anslutning till traktorns hydraulik)
Huvudfunktioner	Vänster/höger lutning, stötfunktion
Inställningar	Lutning via spak, höjd via justerbara medar
Underhåll	Regelbunden smörjning av de 9 kopplingarna med kullagerfett
Säkerhet	Stäng av motorn och ta bort nyckeln före underhåll; håll händerna borta från rörliga delar
Reservdelar	Medar, magnetventil, hydraulslangar, elkabel, snabbkopplingar
Reparerbarhet	Justering och byte av medar, underhåll av cylindrar och hydraulkopplingar
Garanti	Se manualen eller återförsäljare
Bruksanvisning tillgänglig på	Franska, Engelska, Tyska, Finska, Svenska och andra på begäran

Vanliga frågor - 9659972-01 HUSQVARNA

Hur installerar jag bladet på min traktor?

Anslut hydraulslangarna och elkabeln under basplattan. Se till att alla sprintar är fastsatta. Vid första användning kan det vara nödvändigt att lossa slangarna och snabbkopplingarna. Se manualen för mer information.

Hur justerar jag bladets lutning?

Använd spaken för att flytta bladet åt vänster eller höger. Tryck på motsvarande sida av knappen (vänster för vänsterlutning, höger för höger) samtidigt som du flyttar spaken. Cylindern måste alltid vara utdragen minst 50 mm.

Hur ofta ska jag smörja kopplingarna?

Smörj de nio kopplingarna (5 i mitten, 4 vid cylinderändarna) regelbundet med kullagerfett. Kontrollera smörjpunkterna dagligen. Bladet levereras smort.

Vad gör jag om stötfunktionen inte fungerar?

Kontrollera att cylindern är utdragen minst 50 mm. Stötfunktionen kan inte fungera om kolven är helt utdragen. Om problemet kvarstår, justera öppningstrycket på magnetventilen enligt manualen.

Hur justerar jag medarnas höjd?

Lossa sprinten, justera höjden i steg om 5 mm, och fäst sprinten. Se till att vänster och höger med är på samma höjd för optimal användning.

Vilka säkerhetsåtgärder ska jag vidta?

Stäng av motorn och ta bort nyckeln före allt underhåll, rengöring eller reparation. Håll händer och fötter borta från rörliga delar när bladet är i drift. Risk för klämskador.

Kan jag använda detta blad med en helt utdragen cylinder?

Nej, blad utrustade med magnetventil med stötfunktion får inte användas med helt utdragna kolvar. Cylindern måste vara utdragen cirka 50 mm för att stötfunktionen ska fungera korrekt.

Hur ansluter jag hydraulslangarna och elkabeln?

Anslut slangarna och kabeln i utrymmet under basplattan. Skåran måste vara i angiven position för att möjliggöra anslutning och frånkoppling. Följ monteringsschemat för slangar och kontakter i manualen.

Vad betyder dioden på Hirschmann-kontakten?

Dioden måste vara monterad mellan plus- och minuspolen på Hirschmann-kontakten. Utan den kan gnistor bildas och skada spakbrytaren. Den tjänar till att skydda den elektriska kretsen.

Var kan jag hitta reservdelar?

Delar som medar, magnetventil, hydraulslangar och elkabel finns hos auktoriserade Husqvarna-återförsäljare. Se bruksanvisningen eller tillverkarens webbplats för exakta referenser.

BRUKSANVISNING 9659972-01 HUSQVARNA

Läsigen braupsanvisingen noggrant innan du börjar användaprodukten.

Studera och Förstå bruksanvisningen före användning.

Stäng av motorn och ta ut nyckeln innan underhäll, rengöring eller reparation.

Risk for klämskador! Håll händer och fötter borta ∀n rörliga delar när vikplogen ar i drift.

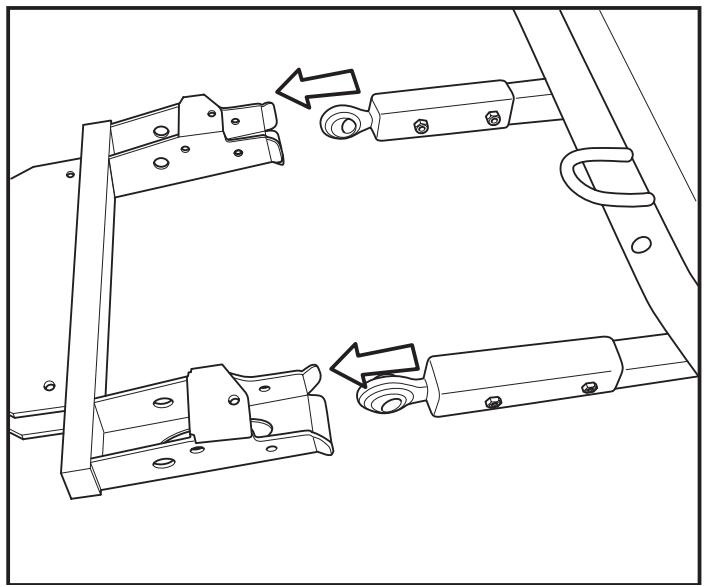

Passa in fästet.

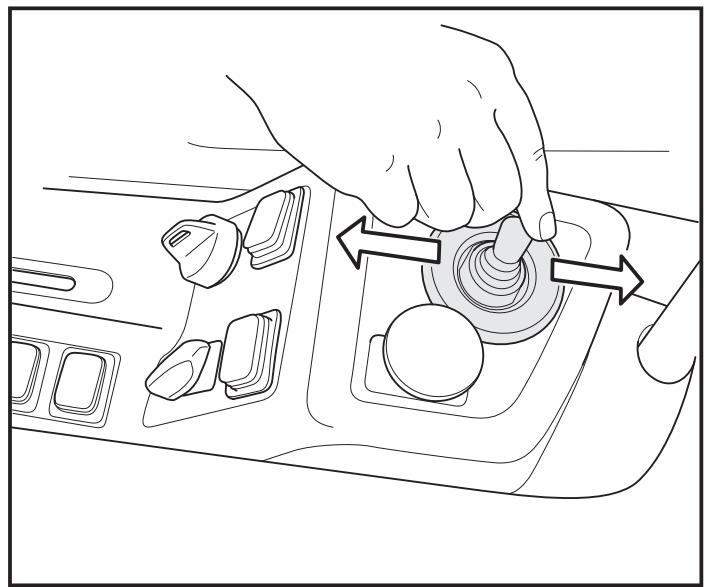

Justera vid behov plogen sà att den arbetar i horisontalläge, genom att dra spaken framåt ell erbakåt.

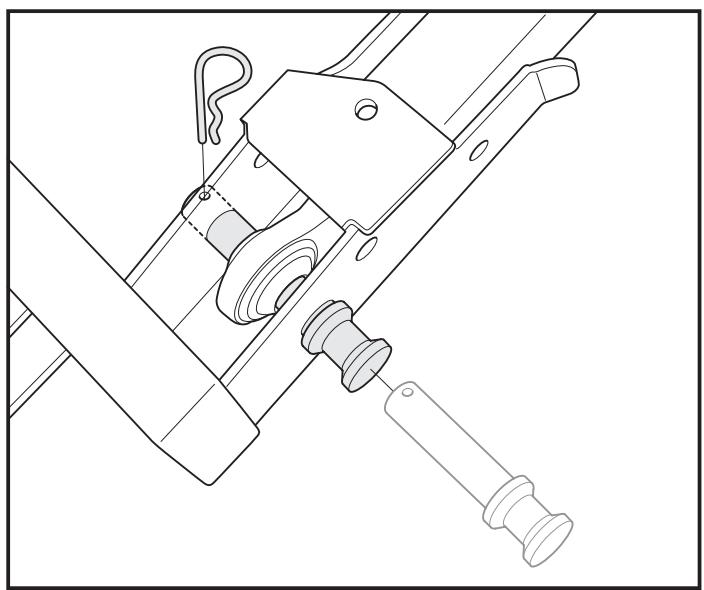

Se till att alla sprintar ar ordentligt LABa när plogen monteras till PT 26D.

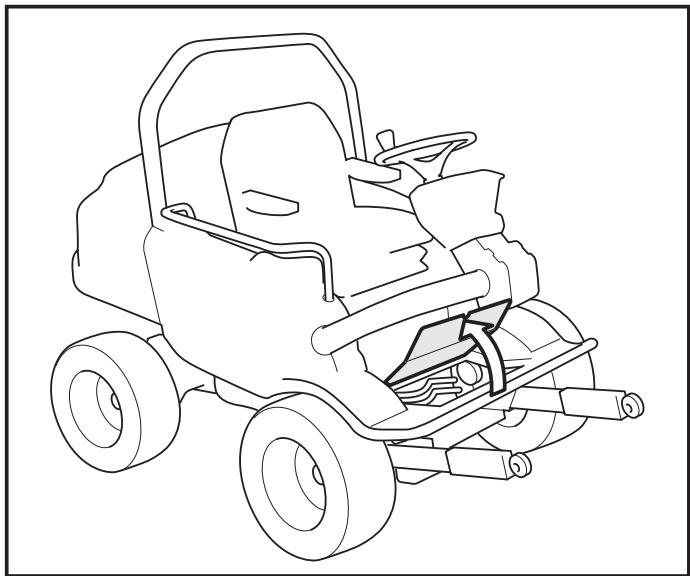

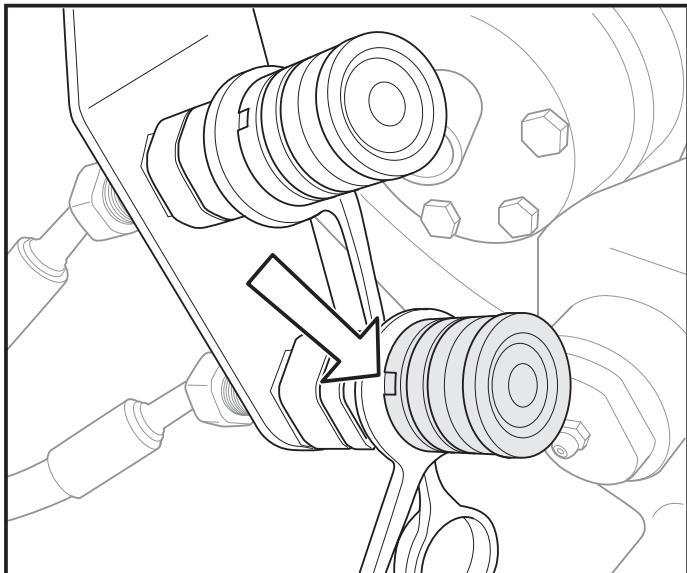

Hydraulslangarna och elkabeln kopplas in under luckan i fotplåten.

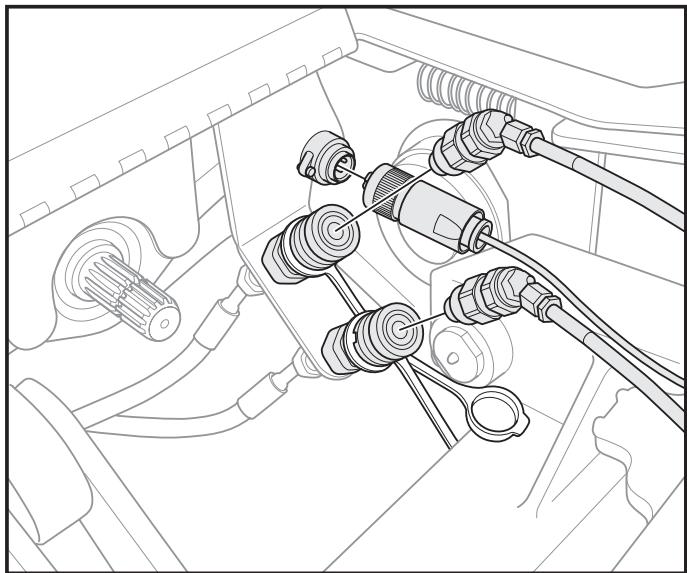

Anslut slangar och elkabel.

OBS! I vissa fall kan det vara nödvändigt att efterspanna slangar och snabbkopplingar Första gängen vik-plogen används.

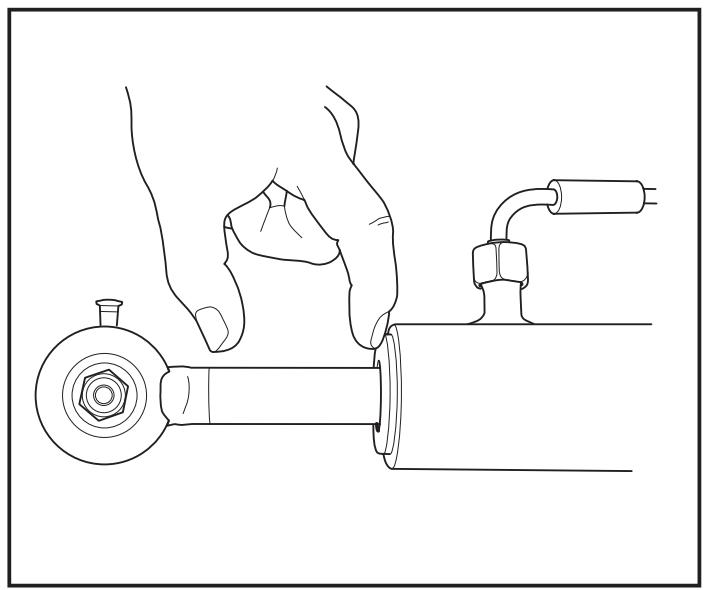

Cylinders lage

Cylindern为此 alltid vara utdragen minst 50 mm.

Trycksänkning

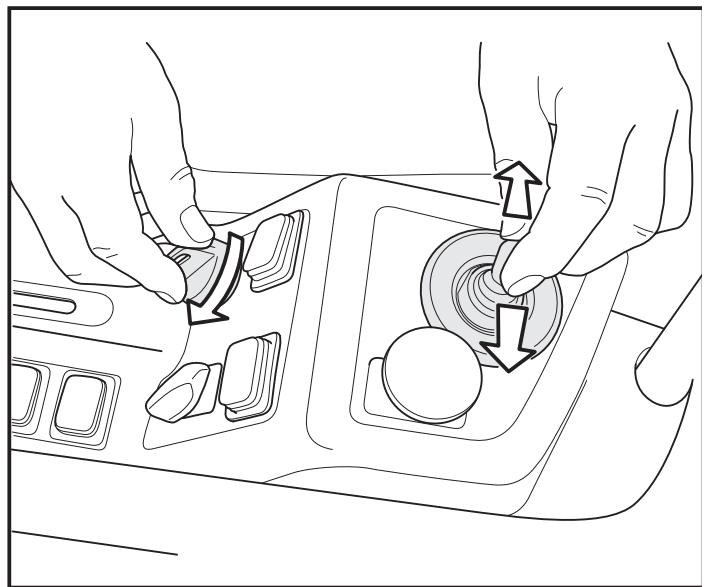

Vrid nyckeln till ON i nagra sekunder och dra samtidigt spaken till hoger och vänster nagra ganger for att sänka trycket i plogens cylinder.

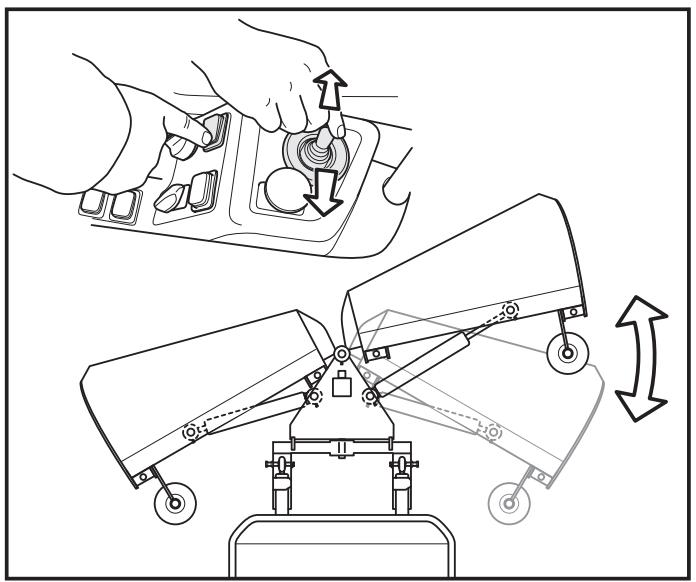

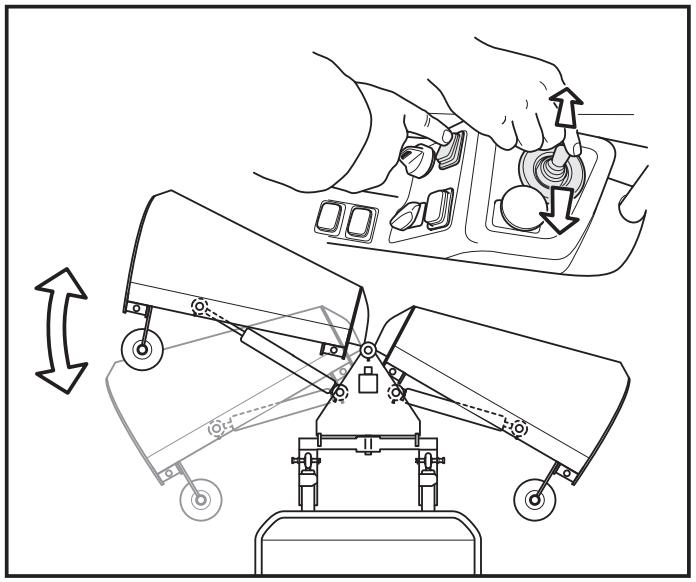

Tryck ner knappens vänstra sida och for därefter spaken till Höger eller vänster for att justera vänster plogblad.

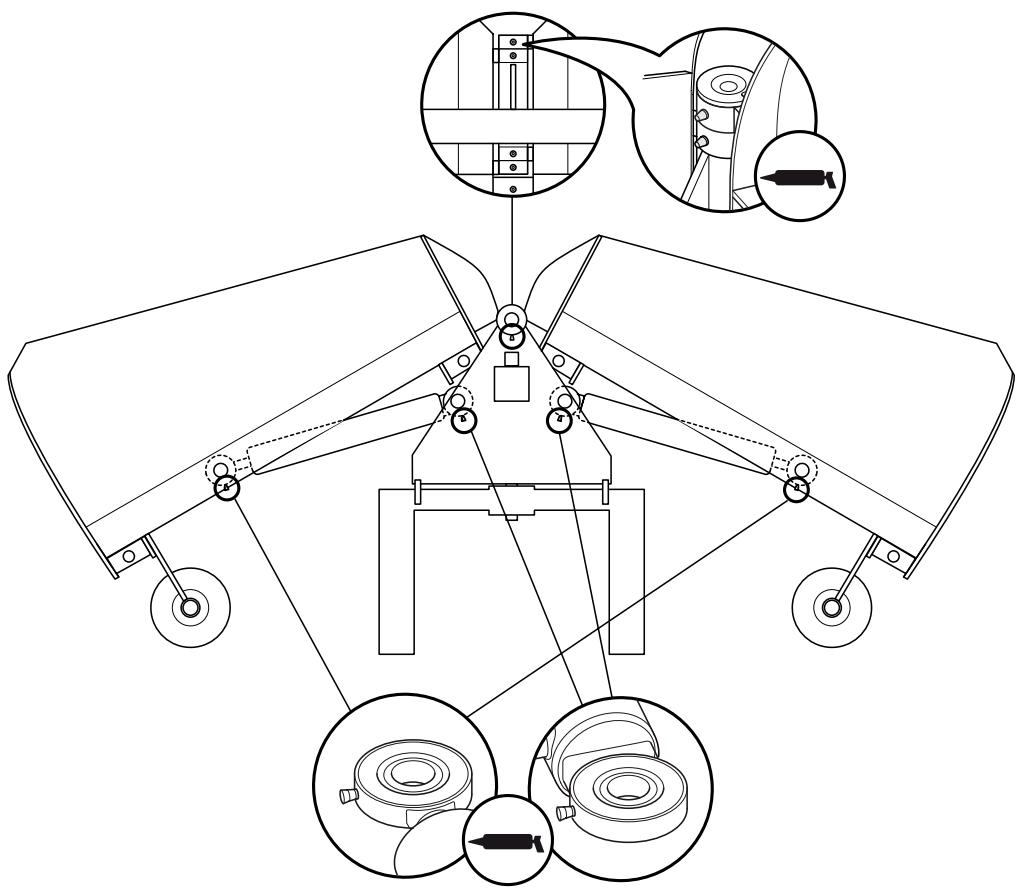

Smörjes med kullagerfett

Det finnsnio smorjnipplar på plogen. Fem av dessa sitter på centrumleden. Resterande fyra finns på cylinderns ändar (lederna).

Dessa smörjes regelbundet med kullagerfett. Kontrollera smörjställena före varje användningsdag.

Plogen ar smord vid leverans.

Med ellerutan chockfunktion: 1 / 4" ,3/8",3/8" chock

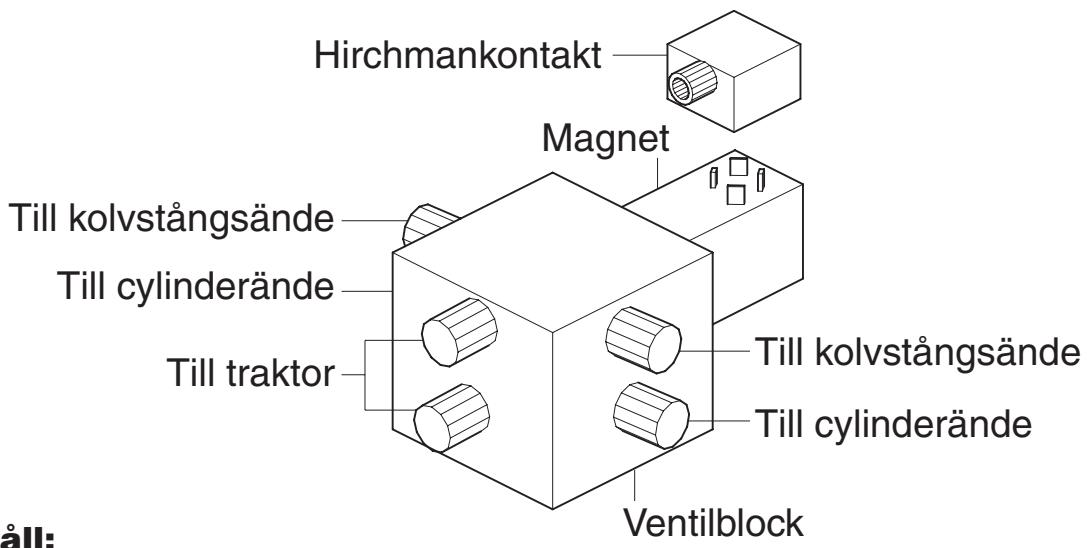

Slangmontering:

Innehåll:

Diod*
Sakringshällare
- Hirchmankontakt
- 4 m dubbelledare
- Kontakt; hona + hane
- Spak med brytare (ej standard)

*OBS! Dioden ske monteras mellan plus och minus inuti hirchmankontakten. Annars finns det risk att brytaren i spakengars sönder på grund av gnistbildning.

Elventil med chockfungtion

Plogar utrustade medenna typ av elventil bör vid användning inte köras med kolvarna fullt indragna. De bör vara utskjutna cirka 50 mm. Annars sätts chockfunktionen ur Funktion.

Ventilen är justerbar med avseende på öppningstrycket.

Slapskorna kan justeras i steg om 5 mm.

For att utnyttja plogen maximalt skull dessa justeras till lamplig hojd.

Kontrollera att höger resp. vänster ar på sama Höjd.

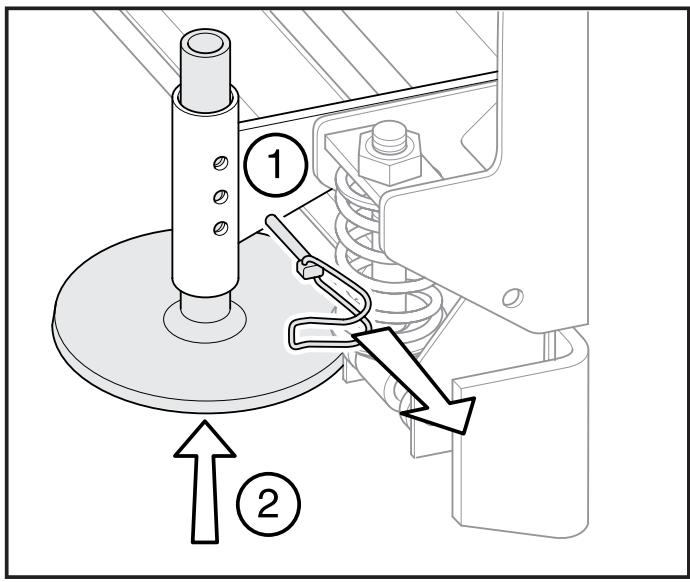

1. Lossa sprinten
2. Justera hójden
3. Fäst sprinten

P. Olssons i Linderöd AB

Lengertz väg 15, 298 94 Linderöd, Sweden

Phone: [phone]

E-mail: [e-mail]

Webpage: www.polssons.se

115 24 11-20
