Kategorie	Landwirtschaftliches Zubehör
Marke	Husqvarna
Modell	9659972-01
Produkttyp	Nivellierschild
Verwendungszweck	Nivellieren, Schneeräumen, leichte Erdbewegung
Schnittbreite	ca. 1,8 m
Gewicht	ca. 200 kg
Antrieb	Hydraulisch (Anschluss an den Traktorkreis)
Hauptfunktionen	Neigung links/rechts, Schockfunktion
Einstellungen	Neigung über Hebel, Höhe über verstellbare Gleitkufen
Wartung	Regelmäßiges Abschmieren der 9 Anschlüsse mit Lagerfett
Sicherheit	Motor abstellen und Zündschlüssel abziehen vor Wartung; Hände von beweglichen Teilen fernhalten
Ersatzteile	Gleitkufen, Magnetventil, Hydraulikschläuche, Elektrokabel, Schnellkupplungen
Reparierbarkeit	Einstellung und Austausch der Gleitkufen, Wartung der Zylinder und Hydraulikanschlüsse
Garantie	Handbuch oder Händler konsultieren
Anleitung verfügbar in	Französisch, Englisch, Deutsch, Finnisch, Schwedisch und andere auf Anfrage

Häufig gestellte Fragen - 9659972-01 HUSQVARNA

Wie montiere ich das Schild an meinem Traktor?

Schließen Sie die Hydraulikschläuche und das Elektrokabel unter der Grundplatte an. Stellen Sie sicher, dass alle Keile befestigt sind. Bei der ersten Verwendung kann es erforderlich sein, die Schläuche und Schnellkupplungen zu lösen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch.

Wie stelle ich die Neigung des Schildes ein?

Verwenden Sie den Hebel, um das Schild nach links oder rechts zu bewegen. Drücken Sie die entsprechende Seite des Knopfes (links für linke Neigung, rechts für rechte) während Sie den Hebel bewegen. Der Zylinder muss immer mindestens 50 mm ausgefahren sein.

Wie oft muss ich die Anschlüsse abschmieren?

Schmieren Sie die neun Anschlüsse (5 in der Mitte, 4 an den Zylinderenden) regelmäßig mit Kugellagerfett. Kontrollieren Sie die Schmierstellen täglich. Das Schild wird geschmiert geliefert.

Was tun, wenn die Schockfunktion nicht funktioniert?

Überprüfen Sie, ob der Zylinder mindestens 50 mm ausgefahren ist. Die Schockfunktion kann nicht funktionieren, wenn der Kolben vollständig ausgefahren ist. Wenn das Problem weiterhin besteht, stellen Sie den Öffnungsdruck des Magnetventils gemäß Handbuch ein.

Wie stelle ich die Höhe der Gleitkufen ein?

Lösen Sie den Keil, stellen Sie die Höhe in 5-mm-Schritten ein und befestigen Sie den Keil. Stellen Sie sicher, dass die linke und rechte Gleitkufe auf gleicher Höhe sind, um eine optimale Nutzung zu gewährleisten.

Welche Sicherheitsvorkehrungen sind zu treffen?

Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab, bevor Sie Wartungs-, Reinigungs- oder Reparaturarbeiten durchführen. Halten Sie Hände und Füße von beweglichen Teilen fern, wenn das Schild in Betrieb ist. Risiko von Quetschverletzungen.

Kann ich dieses Schild mit einem vollständig ausgefahrenen Zylinder verwenden?

Nein, Schilder mit Magnetventil und Schockfunktion dürfen nicht mit vollständig ausgefahrenen Kolben verwendet werden. Der Zylinder muss auf etwa 50 mm ausgefahren sein, damit die Schockfunktion ordnungsgemäß funktioniert.

Wie schließe ich die Hydraulikschläuche und das Elektrokabel an?

Schließen Sie die Schläuche und das Kabel an der Stelle unter der Grundplatte an. Die Kerbe muss sich in der angegebenen Position befinden, um das An- und Abklemmen zu ermöglichen. Befolgen Sie den Montageplan für Schläuche und Steckverbinder im Handbuch.

Was bedeutet die Diode am Hirschmann-Stecker?

Die Diode muss zwischen den Plus- und Minusklemmen des Hirschmann-Kontakts montiert werden. Ohne sie können Funken entstehen und den Hebelschalter beschädigen. Sie dient zum Schutz des Stromkreises.

Wo finde ich Ersatzteile?

Teile wie Gleitkufen, Magnetventil, Hydraulikschläuche und Elektrokabel sind bei autorisierten Husqvarna-Händlern erhältlich. Informationen zu genauen Referenzen finden Sie in der Anleitung oder auf der Website des Herstellers.

BEDIENUNGSANLEITUNG 9659972-01 HUSQVARNA

Gebrauchsanweisung, S. 34-41

Vor Benutzung des Geräts die Gebrauchsanweisung gründlich durchlesen.

Reservdelssta / Spare parts list, p. 42

Vor Anwendung Gebrauchsanweisung genau durchlesen.

Schalten Sie den Motor aus und entfernen Sie die Schlüssel vor der Wartung, Reinigung oder Reparatur.

Klemmgefahr! Halten Sie Höhe und Fuß von beweglichen Teilen fern, wenn der Klappflug in Betrieb ist.

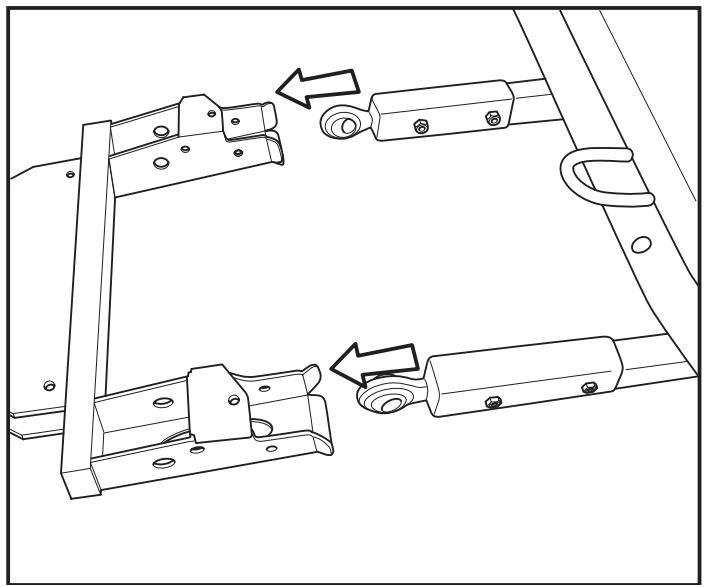

Passen Sie die Befestigung ein.

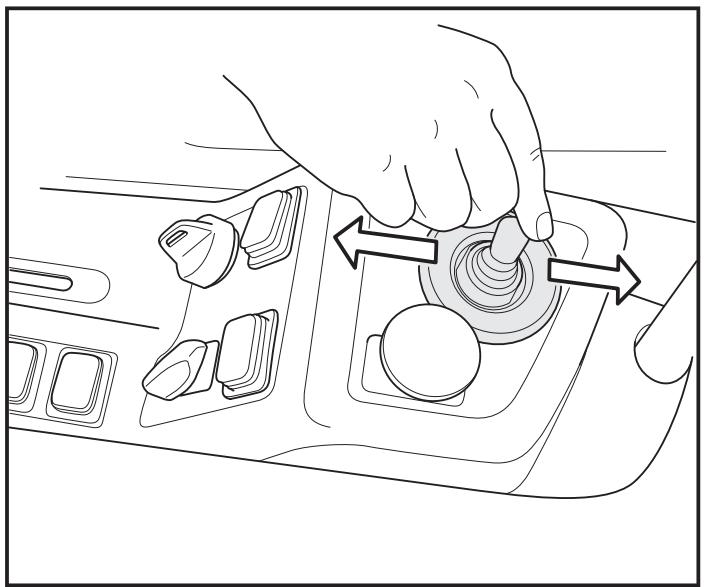

Stellen Sie den Pflug bei Bedarf so ein, dass er in horizontaler Position arbeitet, indem Sie den hebel nach vorne oder nach hinten bewegen.

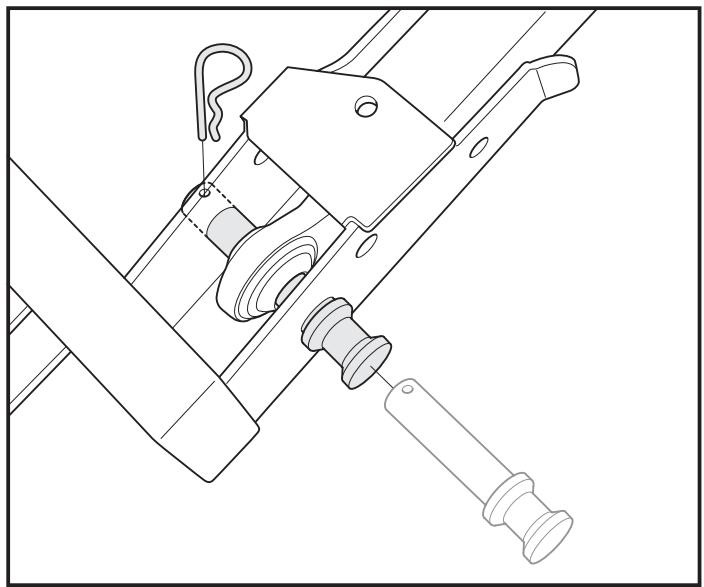

Sorgen Sie damit, dass alle Splinte ordentlich gesichert sind, wenn Sie den Pflug an die PT 26D montieren.

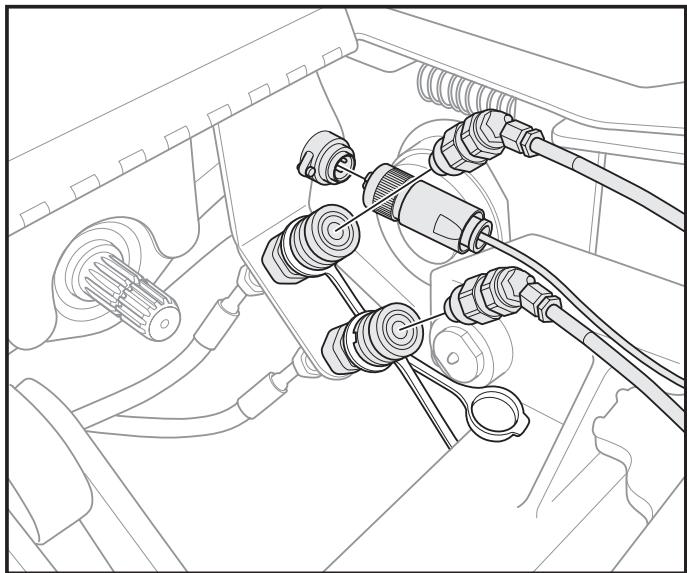

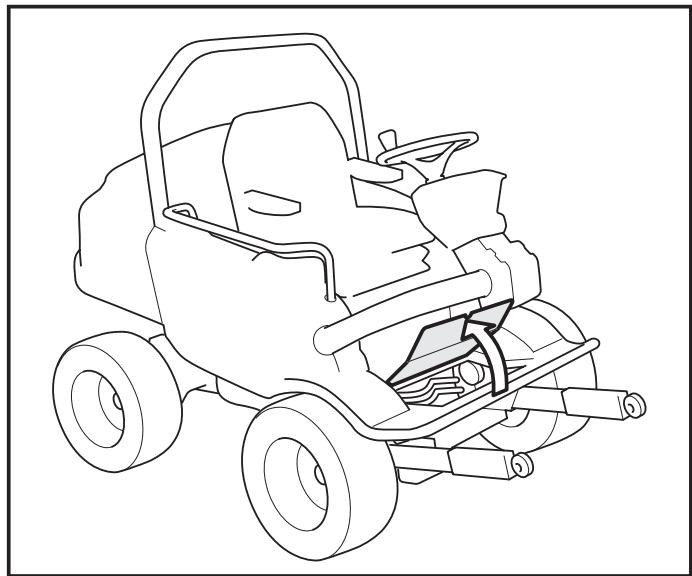

Die Hydraulikschläuche und das Elektrokabel werden unter der Klappe im Fußblech angeschlossen.

Schlieben Sie Schläuche und Elektrokabel an.

ACHTUNG! Es kann in bestimmen
Fällen erforderlich sein, Schläuche und
Schnellverbindungen bei der ersten
Verwendung des Klappfluges nachzuspannen.

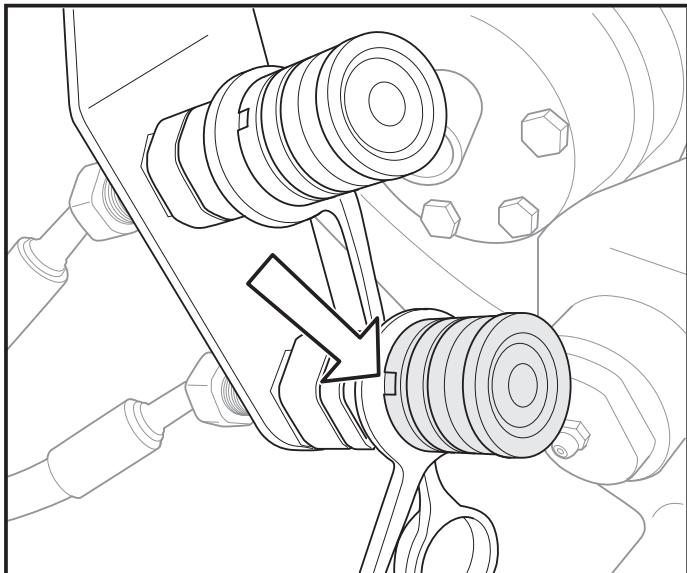

Um das An- und Ausschalten zu ermögen, muss sich die Ritze in dieser Position befinden.

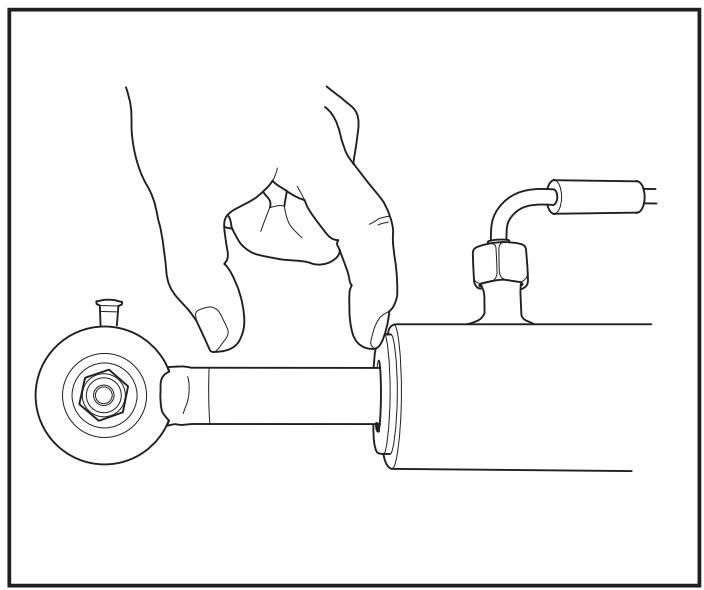

Position des Zylinders

Der Zylinder sollte stets um mindestens 50 mm ausgezogen sein.

Druckabsenkung

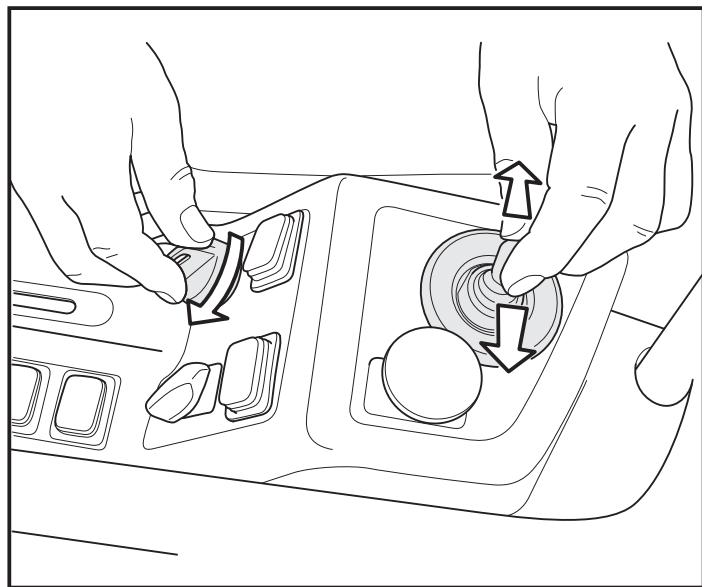

Drehen Sie den Schlüssel für eineuge Sekunden auf ON, und bewegen Sie gleichzeitig den Hebel mehrmals nach rechts und nach links um den Druck in den Zylindern des Pfluges abzuseken.

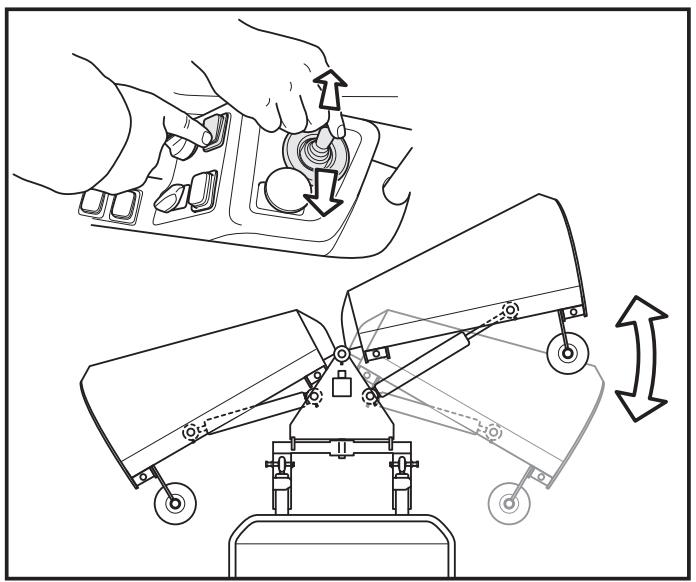

Drücken Sie die rechte Seite der Taste und bewegen Sie anschließend den Hebel nach rechts oder links um das rechte Pflugblatt zu justieren.

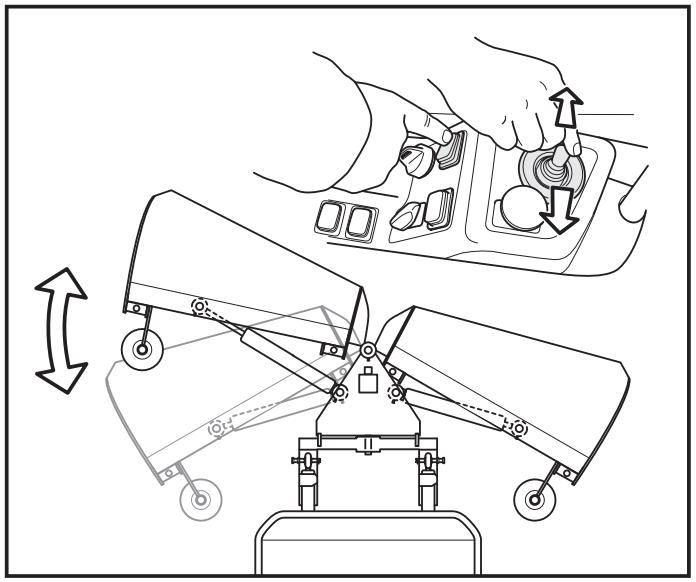

Drücken Sie die linke Seite der Taste und bewegen Sie anschließend den Hebel nach rechts oder links um das linke Pflugblatt zu justieren.

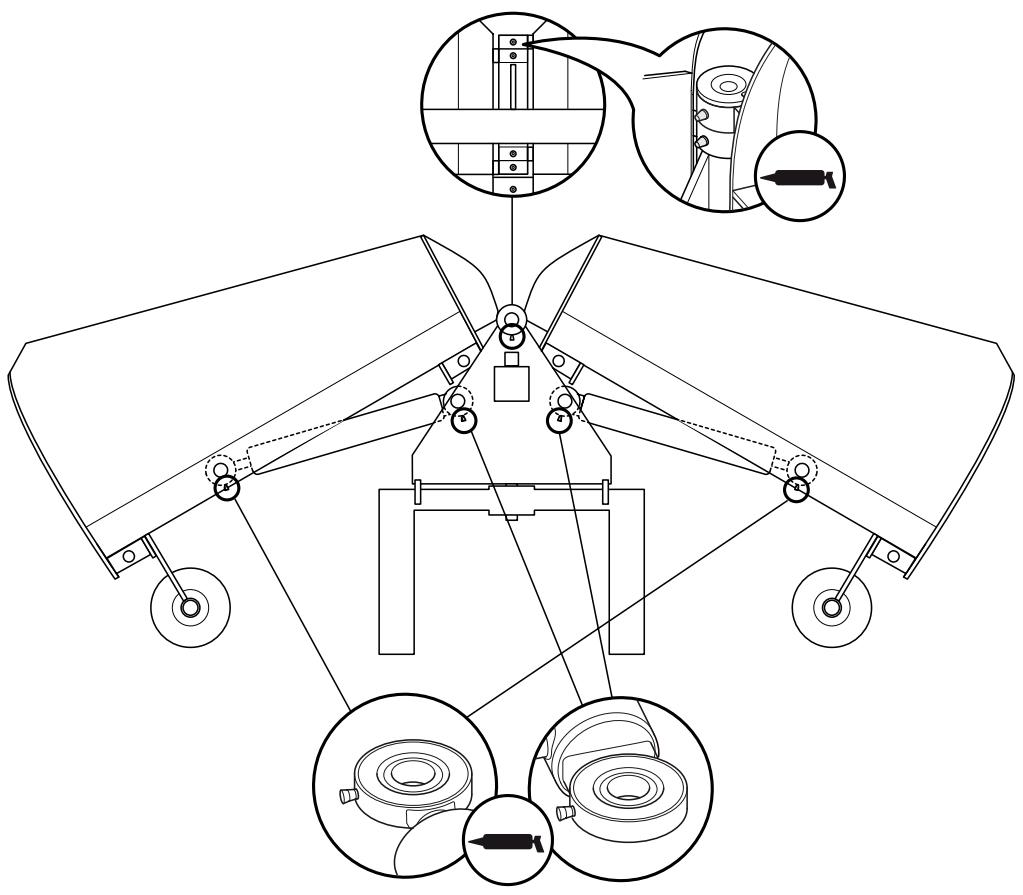

Schmieren mit Kugellagerfett.

Der Pflug verfügt über neun Schmiernippel.

Fünf davon sitzen am Zentralgelenk. Die anderen vier sitzen an den Enden der Zylinder (Gelenke).

These sind regelmäßig mit Kugellagerfett zu schmieren. Kontrollieren Sie die Schmierstellen vor jedem Tag, an dem Sie die Maschine benutzen.

Der Pflug ist bei der Lieferung geschmiert.

Mit oder ohne Stossfungtion: 1 / 4" , 3 / 8" , 3 / 8" Stoss

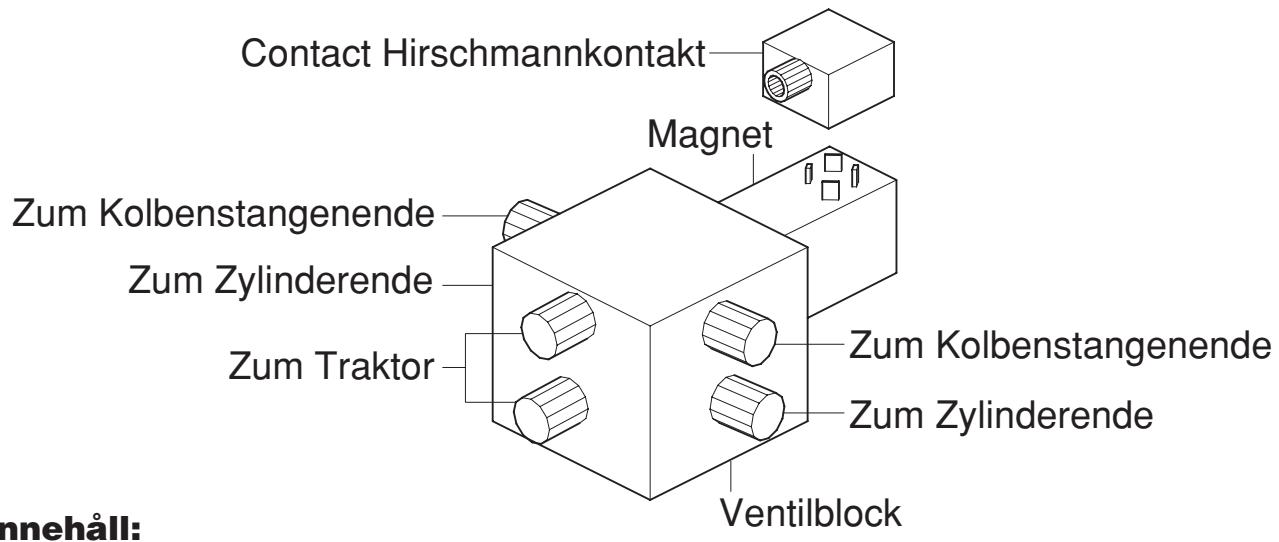

Schlauchbefestigung:

Innehåll:

• Diode*
• Sicherungshalter
  Hirschmannkontakti
  4 Meter zweiadrige Leitung
• Anschluss, Steckdose + Stecker
  Hebel mit Schalter (nicht Standard)

*ACHTUNG! Die Diode muss zwischen Plus und Minus im Hirschmannkontakt angeschlossen werden. Ansonsten besteht die Gefahr, dass der Hebel aufgrund von Funkenbildung kaputt gehen.

Magnetventil mit Stossfungtion

Mit diesen Typ Magnetventil ausgerüstete Pflüge sollen im Einsatz nicht mit vollständig eingezogenen Kolben fahren. Diese sollen circa 50 mm ausgefahren sein. Ansonsten wird die Stossfungtion außer Betrieb gesetzt.

Das Ventil lasst sich in Bezug auf den Öffnungsdruck einstellen.

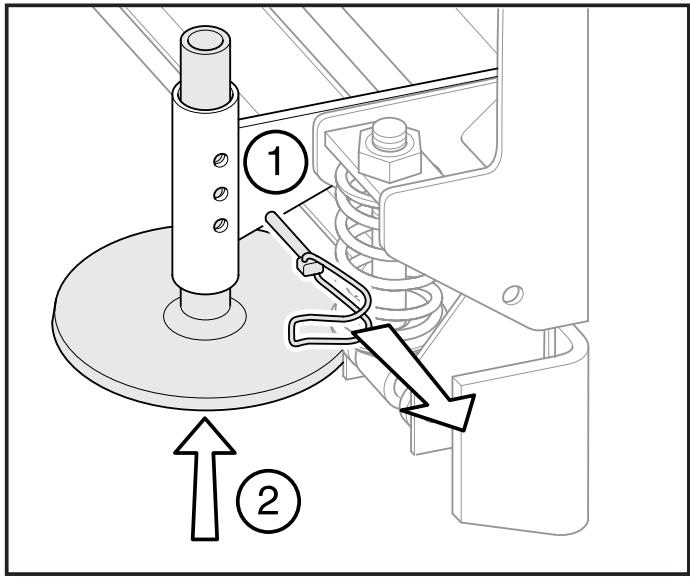

Die Höhe der Schleifschuhe lässt sich in Stufen von 5 mm einstellen. Sie müssen auf eine geeignete Höhe eingestellt werden, damit der Pflug maximal ausgenutzt werden kann.

Überprüfen Sie, ob die Höhe der rechten und der linken Seite identisch ist.

1. Losen Sie den Splint
2. Passen Sie die Höhe an
3. Befestigen Sie den Splint

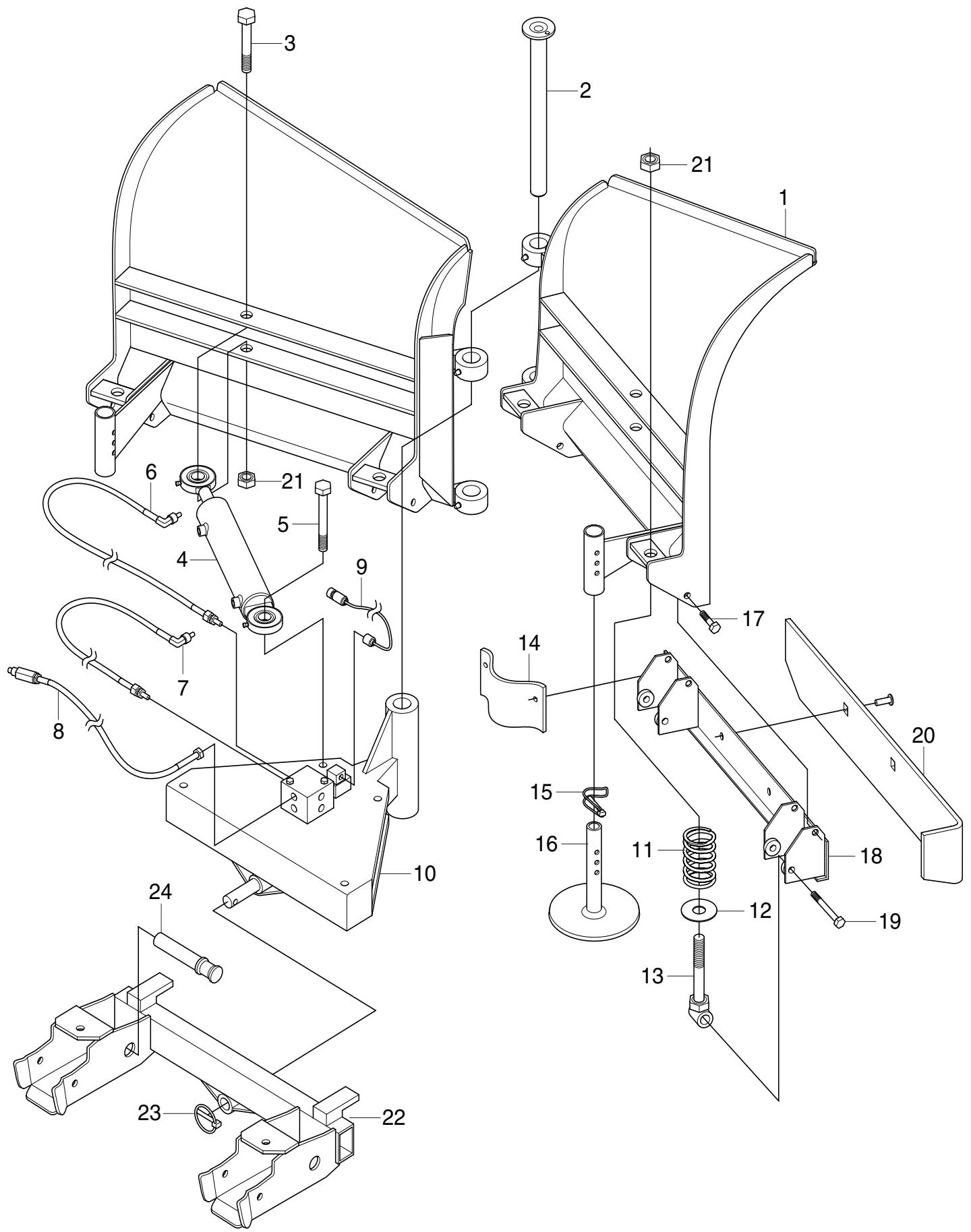

Pos.	Art. nr. / Part.no	Namn	Description
1.	931044	Svep, höger/vänster	Sweep, right/left
2.	931030	Ledaxel	Axle
3.	932518	M20x80	M20x80
4.	904215	Cylinder	Cylinder
5.	931056	M20x100	M20x100
6.	931047	Slang 650 mm	Hose 650 mm
7.	931046	Slang 450 mm	Hose 450 mm
8.	931048	Slang till maskin	Hose to machine
9.	931057	Elkabel	Electric cable
10.	931050	Fästram	Frame
11.	931040	Fjädersats	Springkit
12.	931016	Brickfjäder	Spring washer
13.	931014	Fjäderbult	Spring bolt
14.	931042	Gummiläpp	Rubber gasket
15.	932521	Halvmånelåsning	Sealing
16.	930002	Släpsko	Collector shoe
17.	931058	M10x110	M10x110
18.	931041	Klaff	Flap
19.	931059	M12x100	M12x100
20.	931406	Slitstål, alt.	Scraper plough, or
	931407	PUR	PUR
21.	931074	M20 loc	M20 loc
22.	931079	Fäste	Bracket
23.	931075	Ringsprint	Ring pin
24.	915036	22mm sprint	22mm pin
