MODE D'EMPLOI 445 HUSQVARNA

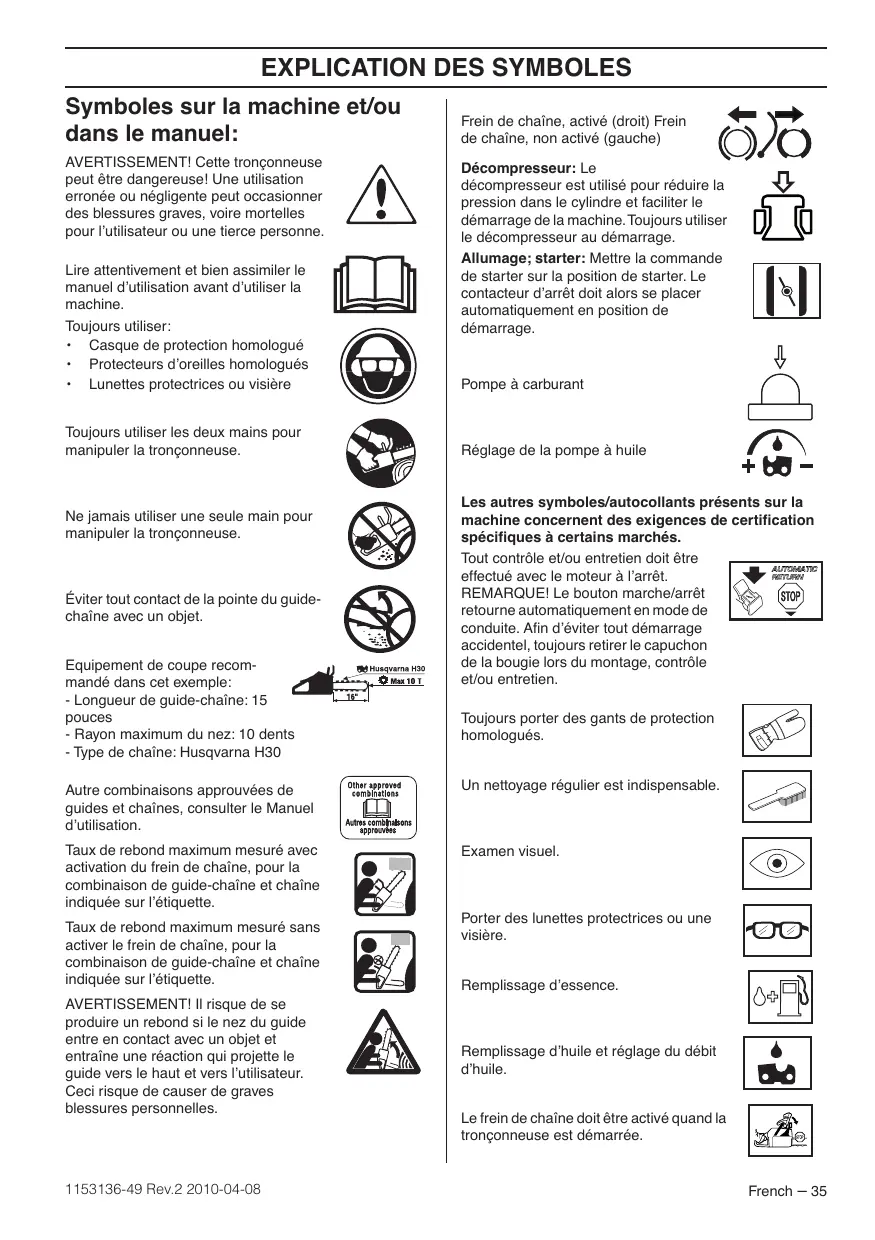

Symboles sur la machine et/ou dans le manuel: AVERTISSEMENT! Cette tronçonneuse peut être dangereusel Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l'utilisateur ou une tierce personne. Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine. Toujours utiliser: + Casque de protection homologué + Protecteurs d'oreilles homologués + Lunettes protectrices ou visière Toujours utiliser les deux mains pour manipuler la tronçonneuse. Ne jamais utiliser une seule main pour manipuler la tronçonneuse. Éviter tout contact de la pointe du guide- chaîne avec un objet. Equipement de coupe recom- mandé dans cet exemple: - Longueur de guide-chaîne: 15 pouces - Rayon maximum du nez: 10 dents - Type de chaîne: Husqvarna H30 Autre combinaisons approuvées de guides et chaînes, consulter le Manuel d'utilisation Taux de rebond maximum mesuré avec activation du frein de chaîne, pour la combinaison de guide-chaîne et chaîne indiquée sur l'étiquette. Taux de rebond maximum mesuré sans activer le frein de chaîne, pour la combinaison de guide-chaîne et chaîne indiquée sur l'étiquette. AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l'utilisateur. Ceci risque de causer de graves blessures personnelles. 1153136-49 Rev.2 2010-04-08 Frein de chaîne, activé (droit) Frein de chaîne, non activé (gauche) Décompresseur: Le OÙ décompresseur est utilisé pour réduire la ou pression dans le cylindre et faciliter le démarrage de la machine. Toujours utiliser D (l le décompresseur au démarrage. Allumage; starter: Mettre la commande de starter sur la position de starter. Le

contacteur d'arrêt doit alors se placer automatiquement en position de démarrage.

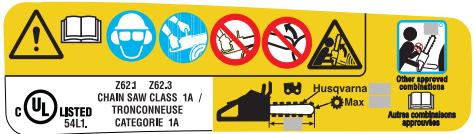

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés. Tout contrôle et/ou entretien doit être effectué avec le moteur à l'arrêt. REMARQUE! Le bouton marche/arrêt a retourne automatiquement en mode de 4 conduite. Afin d'éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie lors du montage, contrôle et/ou entretien. Pompe à carburant Réglage de la pompe à huile

Toujours porter des gants de protection homologués. Un nettoyage régulier est indispensable. Examen visuel. Porter des lunettes protectrices ou une visière. Remplissage d'essence. Remplissage d'huile et réglage du débit d'huile. Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. French — 35

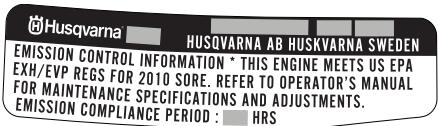

L'autocollant comportant ce symbol d'avertissement est placé sur la tronçonneuse: EPA Ill ÉjHusqvarna | HUSQ

| EMISSION CONTROL INFORMATION * T

| EXH/EVP REGS Fo LR Mes FOR 2010 SON. REF EMISSION COM La période de conformité des émissions à laquelle il est fait référence sur l'étiquette de conformité des émissions. indique le nombre d'heures de fonctionnement pour lesquelles il a été établi que le moteur répond aux exigences fédérales en matière d'émissions. L'entretien, le remplacement ou la réparation des dispositifs et des systèmes antipollution peuvent être effectués par tout établissement ou personne qui répare des produits motorisés manuels.

Symboles sur la machine et/ou dans le manuel: SOMMAIRE Sommaire … INTRODUCTION Cher client, .... QUELS SONT LES COMPOSANTS? Quels sont les composants de la tronçonneuse? … INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Mesures à prendre avant de mettre en usage une tronçonneuse neuve en Importanti Utilisez toujours votre bon sens …… Équipement de protection personnelle Équipement de sécurité de la machine .… Équipement de coupe … MONTAGE Montage du guide-chaîne et de la chaîne .

MANIPULATION DU CARBURANT

Carburant … Remplissage de carburant Sécurité carburant

Avant chaque utilisation: Méthodes de travail Mesures anti-rebond ENTRETIEN Généralités Réglage du carburateur . Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse Silencieux Lanceur Filtre à air Bougie Graissage du pignon d'entraînement du guide … 60 Graissage du roulement à aiguilles Système de refroidissement … Épuration centrifuge ”’Air Injection” Utilisation hivernale Schéma d'entretien .

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques Combinaisons guide-chaîne et chaîne Affütage de la chaîne et gabarits d'affütage

Consignes de sécurité pour les utilisateurs de tronçonneuses …… 66 French — 37

INTRODUCTION Cher client, Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d'Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement: un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire. Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Quels sont les composants de la tronçonneuse? Capot de cylindre Décompresseur Pompe à carburant Rappel des instructions de démarrage Bouton combiné de marche et d'arrêt Poignée arrière Autocollant d'information et d'avertissement © Nous w& nm = Réservoir d'essence Vis de réglage du carburateur 10 Poignée de lanceur 11 Lanceur

12 Réservoir d'huile pour chaîne 13 Plaque de numéro de série et de produit 14 Marque d'abattage 15 Poignée avant 16 Arceau protecteur 17 Silencieux 18 Chaine 19 Pignon avant 20 Guide-chaîne 21 Patin d'ébranchage 22 Capteur de chaîne 23 Vis de tendeur de chaîne 24 Carter d'embrayage

26 Commande de l'accélération

Protection de la main droite 27 Blocage de l'accélération 28 Manette de tension de chaîne (445e, 450e) 29 Bouton (445e, 450e) 30 Manuel d'utilisation 81 Fourreau protecteur du guide-chaîne 82 Clé universelle

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Mesures à prendre avant de mettre en usage une tronçonneuse neuve + Lisez attentivement ce manuel d'utilisation. + (1)-(113) fait référence aux figures des p. 2-6. + Vérifier le montage et le réglage de l'outil de coupe. Voir les instructions au chapitre Montage. + Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt + Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité suffisante d'huile de chaîne. Voir les instructions au chapitre Équipement de coupe. + Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d’origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou AVERTISSEMENT! Maintenir les poignées sèches, propres et exemptes d'huile. AVERTISSEMENT! Faire attention à l'intoxication par monoxyde de carbone. Utiliser la tronçonneuse seulement dans des endroits bien aérés. AVERTISSEMENT! Ne pas tenter d’émonder ou d'ébrancher un arbre sur pied sauf si vous êtes spécialment formé pour la faire. | 1 DIE AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d' iser cette machine. pièces ou d'accessoires non autorisés. AVERTISSEMENT! Utilisée de manière erronée ou négligente, la tronçonneuse peut être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d'utilisation. AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé. AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé. AVERTISSEMENT! Ayez un extincteur à portée de main, lorsque vous utilisez une tronçonneuse. 1153136-49 Rev.2 2010-04-08 AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance. French — 39

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! IMPORTANT! Cette tronçonneuse pour l'administration des forêts est conçue pour des travaux forestiers tels que l'abattage, l'ébranchage et la coupe. Utilisez seulement les combinaisons guide-chaîne/ chaîne recommandées au chapitre Caractéristiques techniques. N'utilisez jamais la machine si vous êtes fatigué, avez bu de l'alcool ou pris des médicaments susceptibles d'affecter votre vue, votre jugement ou la maîtrise de votre corps. Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle”. Ne modifiez jamais cette machine de façon à ce qu'elle ne soit plus conforme au modèle d'origine et n'utilisez jamais une machine qui semble avoir été modifiée. Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Nutiiser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques. REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d'une éventuelle projection d'objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. I! peut en résulter des blessures graves, surtout au niveau des yeux.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone. AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N'utilisez que les combinaisons chaîne et guide- chaîne recommandées et respectez les instructions d'affûtage. Voir les. instructions au chapitre Caractéristiques techniques.

Utilisez toujours votre bon sens (2) Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n'êtes pas sûr de maîtriser, Si, après avoir lu ces instructions, vous n'êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N'hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l'utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité. N'hésitez pas à suivre une formation sur l'utilisation des tronçonneuses. Votre revendeur, votre établissement de formation forestière et votre bibliothèque peuvent vous renseigner sur le matériel de formation et les cours disponibles. Nous travaillons en permanence à l'amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efficacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles. Équipement de protection personnelle VAN AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l'utilisateur. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat. + Casque de protection homologué + Protecteur d'oreilles + Lunettes protectrices ou visière + Gants protecteurs anti-chaîne + Pantalon avec protection anti-chaîne + Bottes avec protection anti-chaîne, embout acier et semelle antidérapante + Une trousse de premiers secours doit toujours être disponible. + Extincteur et pelle Porter des vêtements près du corps et ne risquant pas de gêner les mouvements. IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple Veillez à toujours disposer des outils nécessaires à l'extinction d'un feu. Vous pouvez ainsi éviter des feux de forêt. 1153136-49 Rev.2 2010-04-08

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Équipement de sécurité de la machine Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l'entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche. AVERTISSEMENT! N'utilisez jamais une sécurité sont défectueux. Les é doivent être contrôlés et entretenus. Voir les structions au chapitre Contrôle, tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d'entretien. Frein de chaîne avec arceau protecteur Votre tronçonneuse est équipée d'un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d'accidents, mais seul l'utilisateur peut prévenir les accidents. (3) Observer la plus grande prudence en utilisant la tronçonneuse et s'assurer que la zone de rebond du guide-chaîne ne touche rien. (4) + Le frein de chaîne (A) est activé soit manuellement de la main gauche), soit avec la fonction d'inertie. (5) + Pousser l'arceau (B) vers l'avant pour activer le frein de chaîne. (5) + Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d'entraînement de la chaîne (D) (le tambour d'embrayage). (8) + L'arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant. + Le frein de chaîne doit être activé quand la tronçonneuse est démarré pour empêcher que la chaîne ne se mette à tourner. (52) + Utilisez le frein de chaîne comme frein de stationnement’ au démarrage et lors de courts déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents. Ne pas laisser la tronçonneuse en marche avec le frein 1153136-49 Rev.2 2010-04-08 de chaîne activé pendant un long moment. La tronçonneuse peut devenir très chaude + Pour découpler le frein de chaîne, il convient de pousser la protection anti-rebond marquée "PULL BACK TO RESET" en arrière, contre la poignée avant. + Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n'activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lächer. (56) + Le mode d'activation du frein de chaîne (manuel ou automatique par inertie) dépend de l'ampleur du rebond et de la position de la tronçonneuse par rapport à l'objet rencontré par la zone de danger du guide. Si le rebond est violent et si la zone de danger du guide se trouve loin de l'utilisateur, le frein de chaîne est activé par le contrepoïds (inertie) du frein de chaîne dans le sens du rebond. (7) En cas de rebond moins violent ou si, en raison de la situation de travail la zone de danger du guide est proche de l'utilisateur, le frein de chaîne est activé manuellement par la main gauche. + En position d'abattage, la main gauche se trouve dans une position qui rend l'activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la protection anti-rebond, le frein de chaîne ne peut être activé que par inertie. (8) Ma main active-t-elle toujours le frein de chaîne en cas de rebond? Non. I faut une certaine force pour pousser la protection ant-rebond vers l'avant. Si votre main ne fait qu'efileurer la protection anti-rebond ou glisse dessus, la force peut ne pas suffire pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n'activez pas le frein de chaîne, ou n'activez pas le frein de chaîne avant que la tronçonneuse n'ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n'ait pas le temps d'arrêter la chaîne avant qu'elle ne vous heurte Certaines positions de travail empêchent aussi votre main d'atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d'abattage par exemple. L'inertie du frein de chaîne est-elle toujours activée en cas de rebond? Non. Le frein doit fonctionner. est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être suffisamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant. French — 41

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Le frein de chaîne me protège-t-il toujours des blessures en cas de rebond? Non. Tout d'abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour finir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte. La seule façon d'éviter les rebonds et le danger qu'ils représentent est de faire attention et d'utiliser une méthode de travail correcte. Blocage de l’accélération Le blocage de l'accélération est conçu pour empêcher toute activation involontaire de la commande de l'accélération. Quand le cliquet (A) est enfoncé dans la poignée (= quand l'utilisateur tient la poignée), la commande de l'accélération (B) est libérée. Lorsque la poignée est relächée, la commande de l'accélération et le blocage de l'accélération reviennent à leurs positions initiales. Cette position signifie que la commande d'accélération est alors automatiquement bloquée sur le ralenti (9) Capteur de chaîne Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s'est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail. (10) Protection de la main droite La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière. (11) rations Système anti: La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible. Le système anti-vibrations réduit la transmission des. vibrations de l'unité moteurll'équipement de coupe à l'unité que constituent les poignées. Le corps de la tronçonneuse, y compris l'équipement de coupe, est suspendu à l'unité poignées par l'intermédiaire de blocs antivibrants. Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (Ia plupart des conifères). Si la chaîne est mal affütée ou défectueuse (type inadéquat ou atfütage défectueux), le taux de vibrations augmente.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid. Bouton d'arrêt Le bouton d'arrêt est utilisé pour arrêter le moteur. (12) Silencieux Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur. AVERTISSEMENT! Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables! Dans les régions chaudes et sèches, les risques d'incendie sont élevés. Ces régions disposent parfois d'une législation spécifique qui exige que le silencieux {entre autres) soit équipé d'une grille antiflamme homologué. (13) Lors du montage de la grille, veillez à ce qu'elle soit placée dans la position adéquate. Utilisez la clé mixte pour placer ou détacher la grille, si besoin est REMARQUE! Un silencieux devient très chaud en cours d'utilisation et le reste après l'arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d'incendie, surtout quand vous manipulez des gaz etlou des substances inflammables. AVERTISSEMENT! N'utilisez jamais une tronçonneuse dont le silencieux est absent ou défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu. N'utilisez jamais une tronçonneuse dont la grille antiflamme est absent ou défectueux si une grille antiflamme est obligatoire dans la zone où vous travaillez. 1153136-49 Rev.2 2010-04-08

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Équipement de coupe Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct: + Réduire le risque de rebond de la machine. + Réduit le risque de saut ou de rupture de chaîne. + Permet des performances de coupe optimales. + Augmenter la durée de vie de l'équipement de coupe. + Évite l'augmentation du niveau de vibration. Règles élémentaires + N'utiliser que l'équipement de coupe recommandé! Voir les instructions au chapitre Caractéristiques techniques. + Veiller à ce que les dents de la chaîne soient toujours bien affütées! Suivre les instructions et utiliser le gabarit d'affütage recommandé. Une chaîne émoussée ou endommagée augmente le risque d'accidents. + Veillez à travailler avec une épaisseur de copeau correcte! Suivez les instructions et utilisez le gabarit d'épaisseur de copeau recommandé. Une épaisseur de copeau trop importante augmente le risque de rebond. + Veiller à ce que la chaîne soit toujours bien tenduet Une tension de chaîne insuffisante augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon. + Maintenir l'équipement de coupe bien lubri bien entretenu! Un équipement insuffisamment lubrifié augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon.

Équipement de coupe anti-rebond AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N'utilisez que les combinaisons chaîne et guide- chaîne recommandées et respectez les structions d'affûtage. Voir les instructions au chapitre Caractéristiques techniques.

La seule manière d'éviter un rebond est de s'assurer que la zone de danger du nez du guide n'entre jamais en contact avec un objet Lutilisation d'un équipement de coupe avec fonction anti- rebond "intégrée" et un affütage et un entretien corrects de la chaîne permettent de réduire les effets de rebond Guide-chaîne Plus le rayon du nez est petit, plus la tendance au rebond est petite. 1153136-49 Rev.2 2010-04-08 Chaîne Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu'en version anti-rebond. IMPORTANT! Aucune chaîne n'élimine le risque de rebond.

Terminologie concernant le guide-chaîne et la chaîne AVERTISSEMENT! Chaque contact avec une chaîne en rotation peut entraîner des blessures graves. Alin de maintenir toutes les fonctions de sécurité sur l'équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abimées par un guide-chaîne et une chaîne recommandés par Husqvarna. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées. Guide-chaîne + Longueur (pouces/em) + Nombre de dents par pignon (T). + Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d'entraînement doivent correspondre à l'espace entre les maillons. (14) + Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs. + Jauge du guide-chaîne (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraîneurs de la chaîne. + Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse. (15) Chaîne + Pas de chaîne (=pitch) (pouces) (14) + Jauge du maillon entraîneur (mm/pouces) (16) + Nombre de maillons entraîneurs (pce) (17) Affûtage et réglage de l'épaisseur du copeau de la chaîne Généralités concernant l'affûtage des dents + N'utilisez jamais une tronçonneuse dont les dents sont émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l'équipement de coupe pour qu'il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois. + Une chaîne bien affütée avance tout seule dans le bois, laissant de gros et longs copeaux French — 43

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ + La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d'épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe. (18) Quatre dimensions doivent être prises en compte lors de l'affütage d'une dent. 1 Angle d'affûtage (19) 2 Angle d'impact (20)

3. Position de la lime (21)

4 Diamètre de la lime ronde Il est très difficile d'affüter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d'utiliser notre gabarit d'afftage qui assure un afftage permettant une réduction du risque de rebond et des performances de coupe optimales. (22) Vous trouverez les informations nécessaires pour l'affâtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

Affûtage de la dent Ê = | Pour affûter une dent, une lime ronde et un gabarit d'affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit d'affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques. + S'assurer que la chaîne est tendue. Une tension insuffisante rend la chaîne instable latéralement, gênant ainsi l'affûtage de la chaîne. + Toujours limer de l'intérieur de la dent vers l'extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même ci retourner la tronçonneuse et limer de l'autre côté. + Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (5/32'), la chaine est usée et doit être remplacée. (23) AVERTISSEMENT! La tendance au rebond augmente considérablement si les instructions d'affâtage ne sont pas respectées. Généralités sur le réglage de l'épaisseur du copeau + Quand la dent est affûtée, l'épaisseur du copeau {profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d'épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l'épaisseur de copeau recommandée

pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques. (24)

Réglage de l'épaisseur du copeau Ee | + Le réglage de l'épaisseur du copeau doit être effectué sur des dents nouvellement affûtées. Nous recommandons de régler l'épaisseur du copeau tous les trois affütages de chaîne. REMARQUE! Cette recommandation suppose que les dents n'ont pas été anormalement réduites lors de l'affütage. AVERTISSEMENT! Une épaisseur de copeau excessive augmente la tendance au rebond de la chaîne! + Pour le réglage de l'épaisseur du copeau, une lime plate et un gabarit d'épaisseur sont nécessaires. Nous vous recommandons d'utiliser notre gabarit d'affûtage pour l'épaisseur afin d'obtenir l'épaisseur souhaitée et le bon angle pour le limiteur d'épaisseur du copeau + Mettez le gabarit d'affütage sur la chaîne. Vous trouverez des informations sur l'utilisation du gabarit d'affûtage sur l'emballage. Utilisez une lime plate pour retirer l'excès sur la partie qui dépasse du limiteur d'épaisseur du copeau. L'épaisseur est correcte quand vous pouvez passer la lime sur le gabarit sans ressentir de résistance. (25) Tension de la chaîne Se | Â\ AVERTISSEMENT! Une tension insuffisante de la chaîne augmente le risque que la chaîne saute et donc de blessures graves, voire mortelles. Plus on utilise une chaîne, plus elle s'allonge. L'équipement de coupe doit être réglé après une telle altération. La tension de la chaîne doit être contrôlée après chaque plein d'essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent. En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement. (26) 1153136-49 Rev.2 2010-04-08

+ Dévisser l'écrou du guide-chaîne fixant le carter d'embrayage/rein de chaîne. Utiliser la clé universelle. Serrer ensuite à fond et manuellement l'écrou du guide-chaîne. (27) + Soulever le nez du guide et tendre la chaîne en serrant la vis du tendeur de chaîne avec la clé universelle. Tendre la chaîne jusqu'à ce qu'elle ne soit plus molle sous le guide. (28) + Utiliser la clé universelle pour serrer l'écrou du guide- chaine tout en tenant levé le nez du guide. Contrôler que la chaîne peut tourner manuellement et qu'elle ne pend pas sous le guide. (29) L'emplacement de la vis du tendeur de chaîne varie avec les modèles de tronçonneuses. Voir le chapitre Quels sont les composants? pour savoir où elle se trouvre sur votre modèle. 445e, 450e

+ Libérer le bouton en le dépliant. (30) + Tourner le bouton dans le sens contraire des aiguilles d'une montre pour libérer le couvercle du guide. (31) + Régler la tension de la chaîne en tournant la manette vers le bas (+) pour augmenter la tension ou vers le haut (-) pour relâcher la tension. (32) + Serrer l'embrayage du guide en tournant le bouton dans le sens des aiguilles d'une montre. (33) + Rabattre le bouton pour verrouiller la tension de chaîne. (34) Lubrification de l’équipement de coupe Ne jamais utiliser de l'huile usagée! Cela représente

n danger pour vous, pour la machine et pour l'environnement. augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles. AVERTISSEMENT! Une lubrification insuffisante de l'équipement de coupe Huile de chaîne de tronçonneuse L'huile de chaîne doit bien adhérer à la chaîne et posséder d'excellentes qualités de fluidité par tous les temps, aussi bien en été qu'en hiver. En tant que constructeur de tronçonneuses, nous avons développé une huile de chaîne optimale à base d'huile végétale. Nous recommandons l'utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l'environnement. Si notre huile de chaîne n'est pas disponible, nous recommandons l'utilisation d'une huile de chaîne ordinaire. 1153136-49 Rev.2 2010-04-08 IMPORTANT! Si de l'huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l'huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper. sage d'huile de chaîne Toutes nos tronçonneuses sont dotées d'un dispositif de lubrification automatique de la chaîne. Certains modèles ont également un débit réglable. Le réservoir d'huile de chaîne et le réservoir de carburant sont dimensionnés pour que le carburant prenne fin avant l'huile de chaine. Cette fonction de sécurité suppose l'utilisation d'une huile de chaîne appropriée (une huile trop fluide viderait le réservoir d'huile avant l'essence), un réglage correct du carburateur (un réglage trop pauvre empécherait le carburant de s'épuiser avant l'huile) et un équipement de coupe bien choisi (un guide-chaine long demande davantage d'huile de chaîne). Contrôle de la lubrification de la chaîne Vérifier la lubrification à chaque plein d'essence. Voir les instructions au chapitre Lubrification du pignon de nez du guide-chaîne. Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l'objet clair doit nettement présenter un film d'huile en forme de ruban. En cas de mauvais fonctionnement de la lubrification de la chaîne: Vérifier que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin. (35) S'assurer que la gorge du guide est propre. La nettoyer au besoin. (36) Vérifier que le pignon du nez tourne librement et que l'orifice de graissage est propre. Nettoyer et graisser au besoin. (37) Si, après les contrôles et mesures ci-dessus, la lubrification de la chaîne n'est toujours pas satisfaisante, s'adresser obligatoirement à un atelier spécialisé. French — 45

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Pignon d'entraînement Le tambour d'embrayage est muni de l'un des pignons d'entraînement suivants: A Spur (soudé sur le tambour) B Rim (remplaçable) (38) Vérifier régulièrement le degré d'usure du pignon. Le remplacer en cas d'usure excessive. Le pignon doit être remplacé en même temps que la chaîne. Graissage du roulement à aiguilles

L'arbre de sortie de ces deux types de pignons d'entraînement de chaîne est doté d'un roulement à aiguilles qui doit être graissé régulièrement (1 fois par semaine). REMARQUE! Utiliser de la graisse pour paliers de bonne qualité ou de l'huile moteur. Voir les instructions au chapitre Entretien, Braïssage du roulement à aiguilles. Contrôle de l'usure de l'équipement de coupe

Vérifier quotidiennement l'état de la chaîne et s'assurer + Que les rivets et les maillons ne comportent pas de fissures. + Que la chaîne n'est pas raide. + Que les rivets et les maillons ne sont pas anormalement usés. Jetez la chaîne si un des points ci-dessus est vérifié. Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d'usure. Si la hauteur de dent est inférieure à 4 mm (5/32 pouce), la chaîne est usée et doit être remplacée

Vérifier régulièrement + Qu'il n'y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin + Que la gorge du guide n'est pas anormalement usée. Remplacer le guide si nécessaire. + Que le nez n'est pas anormalement ou irrégulièrement usé. Si un creux s'est formé à l'extrémité du rayon du nez (bord inférieur), la chaîne n'était pas suffisamment tendue. + Retourner le guide quotidiennement pour assurer une durée de vie optimale. Guide-chaîne

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l'utilisateur. Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle”. L'utilisateur se doit d'éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures anti- rebond, Équipement de coupe et Méthodes de travail. Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine. Utiliser les équipements de coupe recommandés et en vérifier le bon état. Voir le chapitre Méthodes de travail. Vérifier le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité. 1153136-49 Rev.2 2010-04-08

MONTAGE Montage du guide-chaîne et de la chaîne «ea

AVERTISSEMENT! Utiliser des gants pour toute manipulation de la chaîne.

S'assurer que le frein de chaîne ne s'est pas déclenché en amenant l'arceau protecteur contre l'étrier de la poignée avant. (39) Dévisser l'écrou du guide-chaîne et retirer le carter d'embrayage (frein de chaîne). Déposer la protection de transport (A). (40) Monter le guide-chaîne sur le boulon du guide. Placer le guide sur sa position la plus reculée. Placer la chaîne sur le pignon d'entraînement et dans la rainure du guide- chaîne. Commencer par le dessus du guide-chaine. (41) S'assurer que la face tranchante des dents est vers l'avant sur le dessus du guide. Monter le carter d'embrayage et veillez à placer le goujon de tension de la chaîne dans l'ouverture du guide. S'assurer que les maillons d'entraînement s'engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer l'eacute:crou du guide à la main. Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l'aide de la clé universelle. Tendre la chaîne jusqu'à ce qu'elle ne pende plus sous le guide. (42) La chaîne est tendue correctement quand elle ne pend pas sous le guide et peut toujours être avancée à la main sans difficulté. Serrer l'écrou du guide-chaîne avec la clé universelle tout en maintenant relevé le nez du guide. (43) La tension d'une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie. (44) 445e, 450e S'assurer que le frein de chaîne ne s'est pas déclenché en amenant l'arceau protecteur contre l'étrier de la poignée avant. (45) Desserrer le galet de tension de la chaîne et retirer le carter d'embrayage (frein de chaîne). Retirer la protection de transport. (À) (46) Positionner le guide-chaîne sur les écrous et l'amener à sa position la plus reculée. Placer la chaîne sur le pignon d'entrainement et dans la gorge du guide-chaine. Commencer par le dessus du guide. (41) S'assurer que la face tranchante des dents est vers l'avant sur le dessus du guide. 1153136-49 Rev.2 2010-04-08 Monter le carter d'embrayage et veillez à placer le goujon de tension de la chaîne dans l'ouverture du guide. S'assurer que les maillons d'entraînement s'engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer la chaîne en tournant la manette vers le bas La chaîne doit être tendue jussqu'à ce qu'elle ne pende plus sous le guide. (32) La chaîne est tendeu correctement quand elle ne pend plus sous le guide et peut encore être tournée facilement à la main. Tenir le nez du guide et serrer l'embrayage du guide en tournant la manette dans le sens contraire des aiguilles d'une montre. (33) La tension d'une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie. (44) (47) French — 47

Carburant Remarque! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d'huile affectent sérieusement le rapport du mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant. Huile deux temps + Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroïdissement à air. + Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW). + Ne jamais utiliser d'huile pour moteurs à quatre temps. Rapport de mélange 1:50 (2%) pour tous les moteurs. Essence CES + Utiliser une essence de qualité, sans plomb. + REMARQUE! Les moteurs équipés d'un pot catalytique nécessitent un mélange d'huile et d'essence sans plomb. Une essence au plomb détruirait le pot catalytique et le fonctionnement serait inexistant. Un bouchon de réservoir vert sur les tronçonneuses à pot catalytique indique que seule de l'essence sans plomb doit être utilisée. + L'indice d'octane le plus bas recommandé est de 87 {(RON+MON)/2). Si le moteur utilise une essence d'un indice d'octane inférieur à 87, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur. + Pour les travaux utilisant un régime élevé continu ('élagage, par ex.), il est recommandé d'utiliser un taux d'octane supérieur. Carburant écologique HUSQVARNA recommande l'utilisation d'essence respectueuse de l'environnement (appelée carburant Alkylate) soit une essence respectueuse de l'environnement pour moteurs à quatre temps mélangée avec de l'huile à deux temps selon les proportions indiquées ci-dessous. Noter qu'un réglage du carburateur peut s'avérer nécessaire en cas de changement de type d'essence (voir les indications sous le titre Carburateur). Rodage La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.

Mélange + Mélangez toujours l'essence et l'huile dans un récipient propre approuvé pour l'essence. + Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence. + Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine. + Ne jamais préparer plus d'un mois de consommation de carburant à l'avance. + Sila machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir. Huile pour chaîne + _llest recommandé d'utiliser une huile spéciale (huile pour chaîne) possédant de bonnes qualités d'adhérence pour la lubrification. (48) + Ne jamais utiliser d'huile usagée. Ceci endommagerait la pompe à huile, le guide-chaîne et la chaîne. + _Ilest important d'utiliser une huile adaptée à la température de l'air (viscosité appropriée). + Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe. + Contacter l'atelier spécialisé pour obtenir des conseils sur le choix d'une huile de chaîne adéquate. 1153136-49 Rev.2 2010-04-08

Remplissage de carburant AVERTISSEMENT! Les mesures de écurité ci-dessous réduisent le risque Ne fumez jamais ni ne placez d'objet chaud à proximité du carburant. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche. Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d'huile pour chaîne. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs. sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de rempli le réservoir. Les contenances des réservoirs de carburant et d'huile pour chaîne sont adaptées l'une à l'autre. Toujours faire le plein des réservoirs de carburant et d'huile à la même occasion. (48) 2 Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon: 3 S'il ya fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas. AVERTISSEMENT! N'utilisez jamais une machine présentant des dommages visibles sur la protection de bougie et sur le câble d'allumage. Des étincelles pourraient être générées et provoquer un incendie.

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement inflammables. Observer la plus grande prudence en manipulant le carburant et l'huile de chaîne. Penser au risque d'explosion, d'incendie ou d'empoisonnement.

Sécurité carburant + Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne. + Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps). + Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l'endroit où a été fait le plein + Ne jamais démarrer la machine: 1 Si du carburant ou de l'huile de chaîne ont été répandus sur la machine. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer. 1153136-49 Rev.2 2010-04-08 Transport et rangement + Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou flamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc. + Lors du remisage du carburant, m'utiliser que des récipients spécialement destinés à contenir du carburant. + En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d'huile devront être vidés. Pour se débarrasser du surplus, s'adresser à la station service la plus proche. + La protection pour le transport doit toujours être montée sur l'équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte. + Retirer le capuchon de la bougie. Activer le frein de chaîne. + Sécurisez la machine pendant le transport. Remisage prolongé Videz les réservoirs de carburant et d'huile dans un endroit bien aéré. Conservez le carburant dans des bidons approuvés dans un endroit sûr. Montez la protection du guide-chaîne. Nettoyez la machine. Voir les instructions au chapitre Schéma d'entretien. Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées. French — 49

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche: Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse afin de réduire le risque de contact avec la chaîne en rotation. Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l'embrayage risque de se détacher et de causer des blessures personnelles. Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit. Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone la travail. Ne jamais enrouler la corde du lanceur autour de la mai Démarrage Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse. Activer le frein de chaîne en poussant l'arceau protecteur vers l'avant. (49) Moteur froid Position de démarrage, 1: Mettez l'interrupteur marcher/arrêt en position starter en tirant la commande rouge vers l'extérieur - vers le haut. (50) Décompresseur (2): Enfoncer la vanne pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Une fois le moteur lancé, la vanne revient automatiquement sur sa position initiale. (50) Pompe à carburant (3): Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu'à ce que le carburant remplisse la poche (env. 6 lois). I n'est pas nécessaire de remplir la poche complètement. (50) Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. (51) Tirer la poignée du lanceur, 4: saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu'à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu'au démarrage du moteur. Enfoncez la commande rouge du starter, 5: Dès que le moteur s'allume, en émettant alors un bruit de «soufflement», enfoncez la commande rouge du starter. Tirer la poignée du lanceur (6): continuez de tirer la corde du lanceur avec force jusqu'à ce que le moteur démarre.

Moteur chaud Position de démarrage, 1: Un ralenti accéléré combiné au starter adéquat pour un démarrage à chaud est obtenu en bougeant tout d'abord la commande de starter en tirant la commande rouge vers le haut et vers le bas. (50) Décompresseur (2): Enfoncer la vanne pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Une fois le moteur lancé, la vanne revient automatiquement sur sa position initiale. (50) Pompe à carburant (3): Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu'à ce que le carburant remplisse la poche (env. 6 fois). I n'est pas nécessaire de remplir la poche complètement. (50) Enfoncez la commande rouge du starter, 5: Cette manœuvre désactive le starter, ce qui n'est pas nécessaire pour démarrer une tronçonneuse à chaud Toutefois, le mouvement de l'interrupteur marche/arrêt aura engagé un ralenti, facilitant ainsi un démarrage à chaud Tirer la poignée du lanceur, 6: Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. (51) Saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu'à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu'au démarrage du moteur. Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti au plus vite en déconnectant la gâchette d'accélération. Il convient pour ce faire de presser très légèrement la gâchette d'accélération. L'on évite ainsi toute usure inutile de l'embrayage, du tambour d'embrayage et de la bande de frein. Laisser la machine tourner au ralenti pendant quelques minutes avant de donner les pleins gaz. Le bord arrière de latronçonneuse(A) comporte un rappel simple des instructions de démarrage avec des illustrations décrivant les différentes étapes. (50) REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine Remarque! Tirer l'arceau protecteur vers la poignèe avant. Le frein de chaîne est alors libèrè. La tronçonneuse est maintenant prête à être utilisée.

AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé. 1153136-49 Rev.2 2010-04-08

+ Ne jamais démarrer une tronçonneuse tant que le guide, la chaîne et tous les capots n'ont pas été mis en place correctement. Voir les instructions au chapitre Montage. Si le guide et la chaîne ne sont pas montés sur la tronçonneuse, l'accouplement peut se détacher et causer des dommages graves. + Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Voir les instructions au chapitre Démarrage et arrêt. Ne démarrez jamais la tronçonneuse en l'air. Cette méthode est très dangereuse car il est facile de perdre le contrôle de la tronçonneuse. (52) + Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échappement du moteur sont nocifs. + S'assurer que la zone de travail est bien dégagée et qu'aucune personne et aucun animal ne risquent d'entrer en contact avec l'équipement de coupe. + Tenez toujours la tronçonneuse à deux mains. Tenez la main droite sur la poignée arrière et la main gauche sur la poignée avant. Tous les utilisateurs, droitiers et gauchers, doivent la tenir ainsi. Tenez fermement en entourant la poignée de la tronçonneuse avec les pouces et les autres doigts. Arrêt Pour arrêter le moteur, appuyer sur le bouton marche arrêt. (53) REMARQUE! Le bouton marche/arrêt retourne automatiquement en mode de conduite. Afin d'éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie quand la machine n'est pas sous surveillance. (54)

Avant chaque utilisation: (55) REMARQUE! Observer les règles ci-dessus mais ne jamais utiliser une tronçonneuse sans s'assurer la

Contrôler que le frein de chaîne fonctionne correctement et n'est pas endommagé. possibilité de pourvoir appeler à l'aide en cas d'accident. ” ” 2 Ne pas travailler par mauvais temps: brouillard épais, 2 Contrôler que la protection arrière de la main droite pluie diluvienne, vent violent, grand froid, etc. n'est pas endommagée. Travailler par mauvais temps est cause de fatigue et 3 Contrôler que le blocage de l'accélération fonctionne peut même être dangereux: sol glissant, direction de correctement et n'est pas endommagé. chute d'arbre modifiée, etc. 4 Contrôlez que l'interrupteur d'arrêt fonctionne 3 Observer la plus grande prudence en élaguant les correctement et est en bon état. petites branches et éviter de scier un bosquet (ou

5. Contrôler que toutes les poignées ne comportent pas plusieurs branchettes en même temps). Les

d'huile. branchettes peuvent se coincer dans la chaîne, être 6 Contrôler que le système anti-vibrations fonctionne projetées vers l'utilisateur et causer des blessures correctement et n'est pas endommagé. personnelles graves. 7 Contrôler que le silencieux est bien attaché et qu'il 4 S'assurer de pouvoir se tenir et se déplacer en toute n'est pas endommagé. sécurité. Repérer les éventuels obstacles en cas de 8 Contrôler que tous les éléments de la tronçonneuse dépicement S'Obeuny sones. nd pranchages: sont serrés et qu'ils ne sont ni endommagés ni fondrières, elc. Observer la plus grande prudence lors absents. de travail sur des terrains en pente. 9 Contrôler que le capteur de chaîne est bien en place | 5 Observer la plus grande prudence lors de l'abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l'utilisateur ou de l'entaille d'abattage peut entraîner un choc avec l'arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves. LS |

6. Pour se déplacer, bloquer la chaîne avec le frein de

chaîne et couper le moteur. Porter la tronçonneuse avec le guide et la chaîne tournés vers l'arrière. Pour un transport prolongé, utiliser le fourreau du guide- chaîne. et qu'il n'est pas endommagé. 10 Contrôlez la tension de la chaîne. Méthodes de travail IMPORTANT! Ce chapitre concerne les mesures élémentaires de sécurité en utilisant la tronçonneuse. Mais aucune information ne peut remplacer l'expérience et le savoir- faire de l'opérateur. En cas de doute ou de difficulté, il est recommandé de s'adresser à un spécialiste, soit le concessionnaire habituel, soit l'atelier le plus proche, soit enfin un professionnel expérimenté (consulter l'annuaire du téléphone à la rubrique exploitation forestière). Eviter tout emploi de la tronçonneuse pour lequel on ne se sent pas suffisamment qualifié! ‘Avant d'utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l'éviter. Voir au chapitre Mesures anti-rebond. Avant d'utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine.

7. Quand vous posez la tronçonneuse par terre, bloquez

la chaîne avec le frein de chaîne et veillez à toujours voir la machine. Coupez toujours le moteur en cas de ‘stationnement’ prolongé. AVERTISSEMENT! Des copeaux se coincent parfois dans le carter de l'embrayage, ce qui bloque la chaîne. Arrêtez toujours le moteur avant le nettoyage. Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle”. Règles élémentaires 1 En comprenant en quoi consiste et comment se produit un rebond, il est possible de limiter et même d'éliminer l'effet de surprise qui augmente le risque d'accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents. 2 Toujours tenir la tronçonneuse fermement des deux mains, la main droite sur la poignée arrière, la gauche sur la poignée avant. Tenir les poignées solidement avec les doigts et le pouce. Toujours tenir la Règles élémentaires de sécurité

1. Bien observer la zone de travail:

+ S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l'utilisateur de la machine: + S'assurer que les susnommés ne risquent pas d'entrer en contact avec la chaîne de la tronçonneuse ou d'être blessés par la chute de l'arbre coupé.

tronçonneuse dans cette position, que l'on soit droitier ou gaucher. Une prise solide aide à maîtriser les rebonds et à mieux contrôler la tronçonneuse. Ne pas lâcher les poignées! (56) 3 La plupart des accidents dus à un rebond se produisent lors de l'élagage. Se tenir fermement sur les jambes et s'assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l'équilibre. Par manque d'attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond. Gardez le contrôle de la pièce de travail. Siles pièces que vous sciez sont petites et légères, elles peuvent se coincer dans la chaîne et être projetées sur vous. Même si cela n'est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la fois. Retirez les morceaux sciés pour que votre zone de travail reste sûre. (57) 4 Ne jamais se servir de la tronçonneuse à un niveau trop élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d'une seule main! (58) 5 Afin de conserver le contrôle de la tronçonneuse, toujours conserver une position stable. Ne jamais travailler sur une échelle, dans un arbre ou sur tout autre support ne garantissant pas une bonne sécurité. (59) 6 Toujours travailler à la vitesse maximale, c'est à dire à plein régime.

7. Observer la plus grande prudence en utilisant le

tranchant supérieur du guide-chaîne, c'est à dire en sciant la pièce par en dessous (de bas en haut). Ceci s'appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l'utilisateur. Si la chaîne se coince, la tronçonneuse peut être rejetée contre vous. (60) 8 _ Ilimporte de résister à la poussée en arrière du guide- chaîne. En effet, si le guide-chaîne est repoussé suffisamment en arrière pour que la zone de rebond du nez se trouve en contact avec l'arbre, un rebond peut se produire. (61) Le tronçonnage avec la partie inférieure de la chaîne, c'est à dire par dessus (de haut en bas), s'appelle méthode “poussée”. La tronçonneuse est attirée vers l'arbre et le bord avant de la tronçonneuse devient un appui naturel contre l'arbre. Dans ce cas, l'utilisateur contrôle mieux à la fois sa tronçonneuse et la zone de rebond du nez. (62) 9 Suivre les instructions du fabricant relatives à l'affûtage et à l'entretien. Lors du remplacement du guide et de la chaîne, n'utliser que les combinaisons chaîne et guide-chaîne recommandées. Voir aux chapitres Équipement de coupe et Caractéristiques techniques. 1153136-49 Rev.2 2010-04-08 Technique de base pour la coupe AVERTISSEMENT! N'utilisez jamais une tronçonneuse en la tenant d'une seule main. I n'est pas possible de contrôler correctement une tronçonneuse d'une seule main. Tenez toujours fermement les poignées des deux mains.

Généralités + Toujours travailler à plein régimel + Mettre le moteur au ralenti après chaque coupe (la maintenance du régime maximal hors charge, c'est à dire sans que le moteur ait à supporter le travail de la chaîne, risque d'endommager gravement le moteur). + Scier de haut en bas = méthode "tirée" + Scier de bas en haut = méthode "poussée" . Scier en utilisant la méthode "poussée" implique un risque accru de rebond. Voir au chapitre Mesures anti rebond Terminologie Sciage = consiste à scier le tronc de part en part. Élagage = consiste à ébrancher un arbre abattu. Fendage = consiste à casser la pièce avant que l'entaille ne soit terminée. Avant toute opération de sciage, observer les cinq facteurs suivants: 1 Ne pas coincer l'outil de coupe dans l'entaille. (63) 2 Ne pas casser la pièce en cours de sciage. (64) 3 La chaîne ne doit rencontrer ni le sol ni tout autre obstacle pendant ou après le sciage. (65) 4 Y ati risque de rebond? (4) L'aspect du site et du terrain peut-il gêner la sécurité de la position de travail et des déplacements? Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons: le support de la pièce avant et après le sciage et l'état de tension de la pièce. Il est en général possible d'éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s'agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre. IMPORTANT! Si la chaîne se coince dans l'entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager afin de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse. La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses. French — 53

Élagage Lors de l'élagage de branches épaisses, procéder comme pour le sciage ordinaire. Couper les branches gênantes par étapes, une par une. (66) Sciage AVERTISSEMENT! N'essayez jamais de scier des billes empilées ou serrées les unes contre les autres. Vous augmenteriez considérablement le risque de rebond et de blessures graves et même mortelles. Si vous avez une pile de billes, chaque bille à scier doit être retirée du tas, placée sur un chevalet ou un autre support approprié et être sciée séparément. Retirez les morceaux sciés de la zone de travail. Si vous les laissez dans la zone de travail, vous augmentez le risque de rebond accidentel et le risque de perdre l'équilibre quand vous travaillez. (87) Le tronc est couché à même le sol. I! n'y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage. (68) Couper le tronc de haut en bas. Faire attention à la fin de l'entaile pour éviter que la chaîne ne rencontre le sol. Maintenir le plein régime et se préparer à toute éventualité. (69) Si cela est possible (= s’il est possible de retourner le tronc), interrompre de préférence l'entaille aux 2/3 du tronc. Retourner le tronc de manière à pouvoir couper le 1/3 restant de haut en bas. (70) Une extrémité du tronc repose sur un support. Risque important de fendage. (71) Commencer par couper le tronc par en bas (environ 1/3 du diamètre) Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent. (72) Les deux extrémités du tronc reposent sur des supports. Risque important de coinçage de la chaîne. (73) Commencer par couper le tronc par le haut (environ 1/3 du diamètre) Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent. (74)

Techniques d’abattage IMPORTANT! L'abattage d'un arbre demande beaucoup d'expérience. Un utilisateur non expérimenté ne doit pas effectuer d'abattages. L'utilisateur se doit d'éviter toute utilisation qu'il ne maîtrise par suffisamment! Distance de sécurité La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d'au moins 2 1/2 fois la hauteur de l'arbre. Veiller à ce que personne ne se trouve dans la "zone dangereuse” avant et pendant l'abattage. (75) Sens d'abattage Le but consiste à placer l'arbre abattu de façon à ce que l'ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail. Après avoir décidé du sens d'abattage de l'arbre, déterminer dans quel sens l'arbre aura tendance à s'abattre naturellement. Les facteurs déterminants sont: + Linclinaïson + La courbure + La direction du vent + La densité des branches + Le poids éventuel de la neige + Obstacles autour de l'arbre: d'autres arbres, des lignes électriques, des routes et des bâtiments par exemples. + Observez si l'arbre est abimé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu. Cette estimation peut amener à juger plus prudent de laisser l'arbre tomber dans son sens naturel de chute, soit que le sens d'abattage décidé auparavant soit impossible à obtenir, soit qu'il constitue un danger. Un autre facteur important (qui n'a aucune incidence sur le sens d'abattage mais concerne la sécurité), est la présence éventuelle de branches mortes ou abimées qui, en se détachant, risquent de provoquer des blessures. Il convient avant tout éviter que l'arbre abattu ne s'accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut siavérer très dangereux et présente un grand risque diaccident. Voir les instructions au chapitre Solution à un abattage raté. (76) IMPORTANT! Lors de délicates opérations d'abattage, les protecteurs d'oreilles devront être retirés dès la fin du tronçonnage afin que tout bruit ou signal d'avertissement puisse être entendu. 1153136-49 Rev.2 2010-04-08

Émondage des branches basses et voie de retraite Ébranchez le tronc jusqu'à hauteur d'épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous. (77) Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s'assurer d'une voie de retraite facile au moment de la chute. La voie de retraite doit être à 135° derrière le sens de chute prévu de l'arbre. (78) 1 Zone de danger 2 Voie de retrait 3 Sens d'abattage Abattage AVERTISSEMENT! Il est déconseillé aux utilisateurs non expérimentés d'abattre un arbre dont le diamètre du tronc est supérieur à la longueur du guide-chaîne! L'abattage est constitué de trois entailles. On procède d'abord à l'encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l'abattage proprement dit grâce au trait de chute. Un emplacement correct de ces. entailles permet de déterminer le point de chute de l'arbre de manière très précises. Encoche Pour effectuer l'encoche, commencer par l'entaille supérieure. Aligner la marque d'abattage située la tronçonneuse sur un but, plus loin sur le terrain, là où l'arbre doit tomber (2). Se tenir à droite de l'arbre, derrière la tronçonneuse et utiliser la méthode de sciage dite tirée. Effectuer ensuite l'entaill inférieure de façon que les deux entailles correspondent. (79) L'encoche doit faire 1/4 du diamètre du tronc et l'angle entre les deux entailles doit être d'au moins 45°. La ligne de jointure entre les deux entailles s'appelle le trait de chute. Le trait de chute doit être horizontal et former un angle de 90° avec le sens de chute prévu. (80) Trait de chute Le trait de chute se fait de l'autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l'arbre et utiliser la méthode tirée. Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) au-dessus du plan horizontal de l'encoche. (81) Le trait de chute doit s'achever parallèlement à l'encoche, l'espace entre les deux étant 1/10 du diamètre du tronc. La partie non coupée du tronc s'appelle la charnière. La charnière guide le tronc dans la direction de chute. (82) Le contrôle de la direction de chute de l'arbre fonctionne mal si la chaière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas. (83) 1153136-49 Rev.2 2010-04-08 Une fois l'encoche et le trait de chute terminés, l'arbre commence à tomber de lui-même ou à l'aide d'un coin ou d'un bras de levier. (84) Nous recommandons une longueur de guide-chaîne supérieure au diamètre du tronc, pour que le trait de chute et l'encoche soient réalisés d'un simple trait de scie. Vous trouverez des informations sur les longueurs de guide- chaîne recommandées pour votre modèle de tronçonneuse au chapitre Caractéristiques techniques. Il existe des méthodes d'abattage spécifiques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaîne. Ces méthodes comportent un risque important de choc entre la zone de rebond du guide- chaîne et un objet. (4) Solution à un abattage raté Récupération d'un arbre accroché Décrocher un arbre coincé dans un autre peut siavérer très dangereux et présente un grand risque diaccident. N'essayez jamais de faire tomber un arbre qui s'est coincé dans un autre. Ne travaillez jamais sous un arbre abattu resté coincé dans un autre arbre. (85) Le plus sûr est d'utiliser un treuil. + Monté sur tracteur + Mobile Sciage d’un arbre ou d’une branche pliés Préparations: Apprécier la direction dans laquelle l'arbre ou la branche est susceptible de se détendre, ainsi que son point de rupture (en cas de flexion supplémentaire). (86) S'assurer de pouvoir agir sans risque et déterminer si une solution de toute sécurité est possible. En cas de difficulté, le plus sûr moyen est de ne pas se servir de la tronçonneuse et d'avoir recours à un treuil. Règles générales: Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l'arbre lors de la détente. (87) Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur suffisants pour libérer la tension dans la branchell'arbre et donc provoquer la cassure de la branche/de l'arbre au point de rupture. (88) Ne jamais scier de part en part un arbre ou une branche pliés! Si vous devez sciez à travers l'arbre/la branche, faites trois découpes de 3 à 5 cm de profondeur à 3 cm d'intervalle. (89) Continuez à scier plus profondément jusqu'à ce que la tension de l'arbre/la branche se libère. (90) Sciez l'arbrela branche sur le côté opposé une fois la tension libérée. French — 55

Mesures anti-rebond AVERTISSEMENT! Un rebond peut-être soudain, rapide et violent et renvoyer la tronçonneuse, le guide-chaîne et la chaîne en direction de l'utilisateur. Si la chaîne est alors en rotation, les blessures encourues sont graves et quelquefois mortelles. II convient donc de comprendre les raisons d'un rebond afin de pouvoir éviter ce phénomène grâce à une bonne méthode de travail et un comportement prudent. Qu'est-ce qu’un rebond? Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaîne (la zone de rebond) touche un objet quelconque. (61) Le rebond se produit toujours dans le plan du guide- chaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l'utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaîne touche un objet quelconque. (7) Le rebond ne peut se produire que quand la pointe ou nez du guide-chaîne (zone de rebond) touche un objet quelconque. (4) Élagage AVERTISSEMENT! La plupart des accidents de rebond se produisent lors de l'ébranchage. N'utilisez pas la zone de rebond du guide. Soyez très prudent et évitez que le nez du guide n'entre en contact avec la bille, d'autres branches ou d'autres objets. Soyez particulièrement prudent avec les branches sous tension. Elles peuvent revenir vers vous et vous faire perdre le contrôle, ce qui pourrait entraîner des blessures. Se tenir bien d'aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour mieux la maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse. Ne se déplacer qu'avec le tronc entre soi et la. tronçonneuse. Tronçonnage en rondins Voir les instructions au chapitre Technique de base pour la coupe.

56 - French 1153136-49 Rev.2 2010-04-08

ENTRETIEN Généralités L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d'entretien agréé. Réglage du carburateur Votre produit Husqvarna a été conçu et fabriqué selon des spécifications qui visent à réduire les émissions nocives. Fonctionnement + Le carburateur détermine le régime du moteur via la commande de l'accélération. C'est dans le carburateur que l'air est mélangé à l'essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué. + La vis T règle la position de la commande de l'accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d'une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d'une montre, on obtient un régime de ralenti plus bas. Réglage de base et rodage Le réglage de base du carburateur est effectué à l'usine. Le réglage de précision doit être effectué par un spécialiste. Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques. Réglage fin du ralentiT Régler le ralenti à l'aide de la vis T. Si un réglage est nécessaire, visser d'abord la vis T à droite jusqu'à ce que la chaîne commence à tourner. Ensuite, dévisser jusqu'à l'arrêt de la chaîne. Un ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions en offrant une bonne marge avant la mise en rotation de la chaîne. Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse Remarque! L'entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d'entretien Frein de chaîne avec arceau protecteur Contrôle de l'usure du ruban de frein AVERTISSEMENT! Si le réglage de ralenti est impossible sans que la chaîne entraînée, contacter un atelier spécialisé compétent. Ne pas utiliser la tronçonneuse tant qu'elle n'est pas correctement réglée ou réparée. Carburateur correctement réglé Un carburateur correctement réglé signifie que la machine répond promptement à une accélération et qu'elle fait des bulles à plein régime. De plus, la chaîne ne doit jamais tourner au ralenti. Si le pointeau L est réglé trop pauvrement, les démarrages risquent d'être difficiles et les accélérations médiocres. Un pointeau H réglé sur un mélange trop pauvre résulte en une perte de puissance de la machine, de mauvaises accélérations et/ ou des détériorations du moteur. 1153136-49 Rev.2 2010-04-08 E & |) Nettoyer le frein de chaîne et le tambour d'embrayage (sciure, résine, saletés). La saleté et l'usure compromettent le bon fonctionnement du frein. (91) Vérifier régulièrement le ruban qui doit avoir au moins 0,6 mm d'épaisseur à son point le plus usé. Contrôle de l'arceau protecteur

Vérifier que l'arceau est intact et sans aucun défaut apparent tel que fissures. Actionner l'arceau d'avant en arrière pour s'assurer qu'il se meut librement et qu'il est solidement fixé à son articulation dans le carter d'embrayage. Contrôle de la fonction d'inertie

Posez la tronçonneuse avec le moteur arrêté sur une souche ou sur toute autre base stable. Relâchez la poignée avant et laissez la tronçonneuse tomber contre la souche de son propre poids, en pivotant autour de la poignée arrière. (92) Dès que le nez du guide rencontre l'obstacle, le frein doit se déclencher automatiquement. (93) Contrôle de l'effet de freinage Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt. (94) Tenir fermement la tronçonneuse des deux mains, les doïgts et le pouce épousant bien les poignées. (56) Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l'arceau protecteur. Ne pas lâcher la poignée avant. La chaîne doit s'arrêter immédiatement. (52) French — 57

ENTRETIEN Blocage de l’accélération Varer d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale. (95) + Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché. (96) + Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement. (97) Mettre la tronçonneuse en marche et accélérer au maximum. Lâcher la commande de l'accélération et s'assurer que la chaîne s'arrête et demeure immobile. Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur, Capteur de chaîne

Vérifier que le capteur de chaîne est en bon état et qu'il est bien fixé dans le corps de la tronçonneuse. (98) Protection de la main droite LS le S'assurer que la protection de la main droite est intacte et sans défauts visibles tels que fissures, etc. (11) Système ai ations Sale Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations. S'assurer que les éléments sont bien fixés entre le moteur et les poignées. (99) Bouton d'arrêt

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amené en position d'arrêt. (53) REMARQUE! Le bouton marche/arrêt retourne automatiquement en mode de conduite. Afin d'éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie lors du montage, contrôle etou entretien

Ne jamais utiliser une machine dont le silencieux est défectueux. Vérifier régulièrement la fixation du silencieux dans la machine. (100) Certains silencieux sont munis d'une grille antiflamme. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier. Un pare-étincelles colmaté risque de causer la surchauffe du moteur et de provoquer de sérieuses avaries du moteur. Remarque! Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d'une machine dont le Silencieux est endommagé. Ne jamais utiliser un silencieux sans grille antiflamme ou avec une grille antiflamme défectueux. (13) Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable. Lanceur AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation imprudente, de sortir du boîtier et de causer des blessures. Observez la plus grande prudence lors du remplacement du ressort de démarrage ou de la corde de lanceur. Utilisez des lunettes et des gants de protection. Remplacement de la corde du lanceur EE SE? Déposer les vis maintenant le lanceur contre le carter moteur et sortir le lanceur. (101) + Tirer la corde d'environ 30 cm et la sortir de la gorge à la périphérie de la poulie. Mettre à zéro le ressort de rappel en laissant tourner prudemment la poulie en arrière. (102) + Desserrer la vis au centre de la poulie et retirer la roue entraîneuse (A), le ressort entraîneur (B) et la poulie (C). Installer et fixer une nouvelle corde sur la poulie. Enrouler la corde d'environ 3 tours sur la poulie. Monter la poulie contre le ressort de rappel (D) de telle sorte que l'extrémité du ressort s'accroche dans 1153136-49 Rev.2 2010-04-08

ENTRETIEN la poulie. Monter ensuite le ressort entraîneur, la roue entraîneuse et la vis au centre de la poulie. Passer la corde dans le trou du boitier du lanceur et dans la poignée du lanceur. Faire un nœud robuste à l'extrémité de la corde. (103) n du ressort + Placer la corde dans la gorge de la poulie et faire tourner la poulie d'environ deux tours dans le sens des aiguilles d'une montre. Remarque! Veiller à ce que la poulie puisse effectuer un demi-tour supplémentaire avec la corde entièrement déroulée. (104) Tendre la corde avec la poignée. Retirer le pouce et relâcher la corde. Voir la figure ci-dessous. (105) Remplacement d’un ressort entraîneur ou d’un ressort de rappel

+ Sortir la poulie du lanceur. Voir au chapitre Remplacement de corde de lanceur rompue ou usée. Garder à l'esprit que le ressort de rappel se trouve à l'état tendu dans le boîtier du lanceur.

Ressort de rappel (A) + Démonter la cassette avec le ressort de rappel hors du lanceur. + Lubrifier le ressort de rappel avec de l'huile fluide. Monter la cassette avec le ressort de rappel dans le lanceur. Monter la poulie du lanceur et tendre le ressort de rappel. Ressort entraîneur (B) + Desserrer la vis au centre de la poulie et retirer la roue entraîneuse et le ressort entraîneur. + Remplacer le ressort entraîneur et monter la roue entraîneuse au dessus du ressort. (106) Montage du lanceur + Monter le lanceur en commençant par dévider la corde avant de mettre le lanceur en place contre le carter moteur, Lâcher ensuite la corde lentement pour permettre aux cliquets de s'enclencher dans la poulie. + Mettre en place et serrer les vis de maintien du lanceur. 1153136-49 Rev.2 2010-04-08 Filtre à air NES Le filtre à air doit être maintenu propre pour éviter: + Un mauvais fonctionnement du carburateur + Des problèmes de démarrage + Une perte de puissance + Une usure prématurée des éléments du moteur + Une consommation anormalement élevée de carburant + Pour déposer le filtre à air, commencer par retirer le capot du filtre. Lors du remontage, veiller à assurer une bonne étanchéité entre le filtre à air et son support. Nettoyer le filtre en le tapotant ou à l'aide d'une brosse. (107) Pour un nettoyage plus sérieux, laver le filtre à l'eau savonneuse. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Une tronçonneuse HUSQVARNA peut être équipée de différents types de filtre à air suivant le lieu de travail, le temps qu'il fait, la saison, etc. Demandez conseil à votre revendeur. Bougie

L'état de la bougie dépend de: + L'exactitude du réglage du carburateur. + Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée). + La propreté du filtre à air. Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles. Si la puissance de la machine est trop faible, sila machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. (108) Remarque! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le pistonfle cylindre. S'assurer que la bougie est dotée d'un antiparasites. French — 59

ENTRETIEN Graissage du pignon d’entraînement du guide

Lubrifier le pignon du guide à chaque plein d'essence. Utiliser pour cela une burette spéciale et une graisse pour roulement de bonne qualité. (109) Graissage du roulement à aiguilles e | L'axe de sortie du tambour d'embrayage est doté d'un roulement à aiguilles. Ce roulement à aiguilles doit être graissé régulièrement. Lors de la lubrification, les deux écrous du guide sont desserrés pour démonter le carter d'embrayage. Posez la tronçonneuse sur le côté avec le tambour d'embrayage vers le haut. La lubrification est effectuée en versant des gouttes d'huile de moteur à côté du centre du tambour d'embrayage en rotation. (110) Système de refroidissement Se | La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible. Le système de refroidissement est composé des ments suivants: La prise d'air dans le lanceur. La tôle-guide d'air. Les ailettes de ventilation sur le volant. Les ailettes de refroidissement sur le cylindre. Le carter de cylindre (dirige l'air de refroidissement vers le cylindre). (111) Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions dificiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston. mu sw + 0

Épuration centrifuge ”’Air Injection” L'épuration centrifuge fonctionne comme suit: l'air d'alimentation du carburateur est admis à travers le lanceur. Les impuretés sont éjectées par la force centrifuge générée par le ventilateur. (112) IMPORTANT! L'épuration centrifuge exige un entretien correct et continu de la machine. Nettoyer la prise d'air du lanceur, les ailettes du ventilateur, le compartiment du volant, le tuyau d'admission et le compartiment du carburateur, Utilisation hivernale Lors de l'utilisation par temps froid et en neige poudreuse, des troubles de fonctionnement peuvent apparaître, dus + Un moteur trop froid + Le givrage du filtre à air et du carburateur. Prendre les dispositions suivantes: + Diminuer partiellement l'admission d'air afin d'augmenter la température du moteur. Température de -5°C ou m Un cache spécial à monter sur le boîtier du lanceur est disponible pour l'utilisation par temps froid ou en neige poudreuse. Ce cache réduit la quantité d'air froïd admise tout en arrêtant la majeure partie de la neige qui pourrait être aspirée. (113) REMARQUE! Si le kit spécial hiver est utilisé ou si des mesures sont prises pour augmenter la température, il convient de revenir au réglage normal, dans la mesure où la machine est alors utilisée dans des conditions de températures normales. Sinon il y a risque de surchauffe avec pour conséquence de graves dommages au moteur. IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualifié (concessionnaire). 1153136-49 Rev.2 2010-04-08

ENTRETIEN Schéma d’entretien La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. Entretien quoi Entretien hebdomadaire Entretien mensuel Nettoyer l'extérieur de la machine. Contrôlez chaque semaine le système de refroidissement des tronçonneuses sans pot catalytique. Inspectez le degré d'usure du ruban de freinage du frein de chaîne. Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm. Vérifier que les composants de la commande de l'accélération fonctionnent correctement en ce qui concerne la sécurité. (Blocage de l'accélération et commande de l'accélération.) Contrôlez le lanceur, la corde de lanceur et le ressort de rappel. Inspecter le degré d'usure du moyeu, du tambour d'embrayage et du ressort d'embrayage. Nettoyer le frein de chaîne et en contrôler le bon fonctionnement. S'assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire. S'assurer que les éléments anti- vibrations ne sont pas endommagés. Nettoyer la bougie. Vérifier l'écartement des électrodes (0,5 mm). Retourner régulièrement le guide- chaîne pour répartir l'usure. Contrôler que le trou de graissage du guide n'est pas obturé. Nettoyer la gorge de la chaîne. Lubrifier la roulette si le guide en comporte une. Graisser le roulement du tambour d'embrayage. Nettoyer l'extérieur du carburateur. S'assurer que le guide et la chaîne sont correctement alimentés en huile. Limer les bavures éventuelles sur les côtés du guide-chaîne. Vérifier que le tuyau à carburant ne présente pas de fissures et qu'il n'est pas endommagé. Le remplacer au besoin. Vérifier que les rivets et les maillons de la chaîne sont dépourvus de fissures, que la chaîne n'est pas raide et que les rivets et les maillons ne sont pas anormalement usés. Remplacer au besoin. Nettoyer ou remplacer la grille antiflamme du silencieux. Vider le réservoir de carburant et le nettoyer à l'intérieur. Affüter la chaîne et en contrôler la tension et l'état général. Examiner le pignon d'entraînement de la chaîne et le remplacer s'il est us Nettoyer le compartiment du carburateur. Vider le réservoir d'huile et le nettoyer à l'intérieur. Nettoyer la prise d'air du lanceur. Nettoyer le filtre à air. Le remplacer si nécessaire. Inspecter tous les câbles et connexions. S'assurer que toutes les vis et tous les écrous sont bien serrés. Contrôler le bon fonctionnement du contacteur d'arrêt. Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant. Contrôler chaque jour le système de refroidissement des tronçonneuses avec pot catalytique. 1153136-49 Rev.2 2010-04-08 French - 61

Caractéristiques techniques 445 445e 4508 450 Moteur Cylindrée, po%cm 2,79/45,7 2,79/45,7 3,06/50,2 3,06/50,2 Alésage, po/mm 1,65/42 1,65/42 1,73/44 1,73/44 Course, po/mm 1,30/33 1,30/33 1,30/33 1,30/33 Régime de ralenti, tr/min 2700 2700 2700 2700 Puissance, KW/hp @ r/min 2,1/2,8 @ 9000 2,1/2,8 @ 9000 2,4/3,2 @ 9000 2,4/3,2 @ 9000 Système d'allumage NGK BPMR 7A/__ NGK BPMR 7A/ GK BPMR 7A/ NGK BPMR 7A/ Champion RCI 7Y Champion RCJ 7Y Champion RCJ 7Y Champion RCJ 7Y Écartement des électrodes, po/mm 0,02/0,5 0,02/0,5 0,02/0,5 0,02/0,5 Système de graissage/de carburant Contenance du réservoir de carburant, Bougie pinires 0.99/0,47 0,99/0,47 0.99/0,47 0.99/0,47 Débit de la pompe à huile à 9000 tr/min, mlmin 13 13 13 13 Contenance du réservoir d'huile, pintlitre … 0,55/0,26 0,55/0,26 0.55/0,26 0.55/0,26 Type de pompe à huile Non réglable Nonréglable Nonréglable Nonréglable Poids es a nichaïne etavec 45 84.9 112151 112151 10,8/4,9 Chaîne/guide-chaîne Longueur de guide standard, pouces/em 15/38 15738 15788 15788 an de guide recommandées, 13-20/33-50 13-20/33-50 13-20/33-50 13-20/33-50 Longueur de coupe utile, pouces/om 1249/8149 12-19/31-49 1219/3149 12-419/81-49 Pas, pouces/mm 0,325/8,25 0,325/8,25 0.325/8,25 0.325/8,25 rnarau TL 0,050/1,3 0,050/1,3 0.050/1,3 0.050/,3 0.058/1,5 0.058/1,5 0.058/1,5 0.058/1,5 Type de pignon/dents Spur/7 Spur/7 Spur/7 Spur/7 Vitesse de chaîne à puissance maxi, ms 17,8 178 173 173 REMARQUE! Le système d'allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada. Équipement de coupe recommandé pour Canada Ce qui suit est une liste de combinaisons recommandées pour utilisation sur les tronçonneuses 445, 44e, 450 et 450. Les combinaisons de moteur, guide-chaîne et chaîne ont été élaborées en fonction des normes CSA Z62.1-03 pour tronçonneuses et Z62.3-04 en ce qui concerne l'effet de rebond des tronçonneuses. Le rayon de la pointe du guide-chaine est déterminé soit par le nombre maximal de dents de la roue dentée de la pointe, soit par le rayon de pointe maximal correspondant à un guide-chaîne massive. Du fait que nous ayons listé les rayons maximums des guide-chaîne, vous pouvez utiliser un guide-chaîne avec un rayon de pointe inférieur à ceux de notre liste. Pour les guide-chaîne de mêmes longueurs, toutes les guide-chaîne à pointe à roue dentée et ayant le même nombre de dents peuvent être considérés comme ayant des valeurs énergétiques de rebond équivalentes. Un guïde-chaîne à pointe dure de même longueur et avec un nombre de dents identique à un guide-chaîne muni d'une pointe à roue dentée peut être considéré comme ayant une valeur énergétique de rebond équivalente ou inférieure à celle du guide-chaîne muni d'une pointe à roue dentée. Pour les remplacements, nous vous recommandons d'utiliser les guide-chaîne et chaînes listés, ou la chaîne de type C, Low-Kickback”

Combinaisons guide-chaîne et chaîne Guide-chaîne Chaîne a Le [émane | Rem dene | pe er mens 13 0,325 10T 56 15 0,325 10T 64 16 0,325 0,050 10T Husqvarna H30 | 66 18 0,325 10T 72 20 0,325 10T 78 13 0,325 10T 56 15 0,325 10T 64 16 0,325 0,058 107 Hasena eu 66 18 0,325 10T 72 20 0,325 12T 78 Note: Pour les chaînes ci-dessus, vous êtes libres de choisir entre des maillons d'entraînement de 0,050" et 0,058" pour les lances équivalentes, voir le tableau ci-dessous. 0,050"/1,3 mm H30 H22 H23 0,058"/1,5 mm - H25 H21 Affûtage de la chaîne et gabarits d’affûütage

EN GARANTIE La US Environmental Protection Agency (EPA), Environment Canada, et Husqvarna Forest & Garden sont heureux de vous présenter la garantie du système de lutte contre les émissions pour votre produit motorisé manuel acheté en 2009 et pour ceux dont vous ferez l'acquisition ultérieurement. Aux États-Unis, les nouveaux produits manuels motorisés doivent être conçus, fabriqués et équipés pour répondre aux normes fédérales et californiennes anti-smog rigoureuses. Husqvarna Forest & Garden doit garantir le système de lutte contre les émissions de votre produit motorisé manuel pour les périodes de temps apparaissant ci- dessous pourvu qu'il n'y ait eu aucun abus, négligence ou entretien inadéquat de votre produit. Votre système de lutte contre les émissions comprend des pièces comme le carburateur, le système d'allumage et le convertisseur catalytique. Lorsqu'une condition justifiable par la garantie existe, Husqvarna Forest & Garden se charge de réparer votre produit motorisé manuel sans aucun frais de votre part, diagnostic, pièces et main-d'œuvre compris.

GARANTIE DU FABRICANT

Les produits motorisés manuels achetés en 2009, et ceux dont vous ferez l'acquisition ultérieurement, sont garantis deux ans. Si une pièce du système de lutte contre les émissions de votre produit s'avère défectueuse, Husqvarna Forest & Garden prendra en charge la réparation ou le remplacement de la pièce.

CHARGES DE LA GARANTIE DE

L'UTILISATEUR En tant qu'utilisateur d'un produit motorisé manuel, vous devez effectuer l'entretien nécessaire apparaissant dans. votre Manuel de l'utilisateur. Husqvarna Forest & Garden vous recommande de conserver tous les reçus couvrant l'entretien de votre produit motorisé manuel mais Husqvarna Forest & Garden ne peut refuser la garantie uniquement pour cause d'absence de ces reçus ou d'un manquement de la part de l'utilisateur à effectuer l'entretien prévu. En tant qu'utilisateur d'un produit motorisé manuel, vous devez toutefois savoir que Husqvarna Forest & Garden peut vous refuser cette garantie si la défaillance de votre produit ou d'une de ses pièces est due à un abus, une négligence, un entretien inadéquat ou des modifications non autorisées. Vous êtes chargé de présenter votre produit motorisé manuel à un revendeur autorisé Husqvarna Forest & Garden dès qu'un problème se présente. Les réparations en garantie devraient être effectuées dans une période de temps raisonnable qui ne doit pas dépasser 30 jours. Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna Forest & Garden, au numéro suivant: +1-800-487-5951 ou visitez Www.usa.husqvarna.com.

DATE D'ENTRÉE EN VIGUEUR DE LA GARANTIE La période de garantie commence à courir le jour de la livraison du produit motorisé manuel.

DURÉE DE LA GARANTIE

Husqvarna Forest & Garden garantit à l'utilisateur original et aux acheteurs suivants que le moteur est exempt de défauts de matière et de fabrication pouvant causer la défaillance d'une pièce sous garantie pour un délai de deux ans.

CE QUI EST COUVERT PAR LA

GARANTIE RÉPARATION OU REMPLACEMENT DE PIÈCES: Un revendeur autorisé Husqvarna Forest & Garden se chargera de réparer ou de remplacer les pièces sous garantie sans aucun frais de votre part. Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna Forest & Garden, au numéro suivant: +1-800-487-5951 ou visitez wWww.usa.husqvarna.com. PÉRIODE DE GARANTIE: Les pièces sous garantie dont le remplacement n'est pas prévu dans le cadre de l'entretien nécessaire ou soumises uniquement à un contrôle régulier au sens de «réparer où remplacer au besoin» doivent être garanties deux ans. Les pièces sous garantie pour lesquelles un remplacement est prévu dans le cadre de l'entretien nécessaire doivent être garanties. pour la période de temps allant jusqu'au premier remplacement prévu pour ces pièces. DIAGNOSTIC: Les frais reliés à l'identification de défauts sur les pièces couvertes par la garantie ne seront pas à la charge de l'utilisateur pourvu que le travail de diagnostic soit effectué par un revendeur autorisé Husqvarna Forest & Garden. DOMMAGES INDIRECTS: Husqvarna Forest & Garden peut être tenu pour responsable des dommages causés à d'autres composants du moteur et qui résulteraient de la défaillance d'une pièce encore couverte par la garantie. CE QUI N’EST PAS COUVERT PAR LA GARANTIE Aucune défaillance résultant de l'abus, de la négligence et de l'entretien contraire aux instructions n'est couverte par la garantie.

AJOUT OÙ MODIFICATION DE PIÈCES

Lutiisation de pièces ajoutées ou modifiées peut entraîner le rejet d'un recours en garantie. Husqvarna Forest & Garden n'est pas tenu pour responsable de la défaillance des pièces couvertes par la garantie résultant de l'ajout ou de la modification de pièces. 1153136-49 Rev.2 2010-04-08

DÉCLARATION DE GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS DEMANDE D'INDEMNITÉ Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna Forest & Garden, au numéro suivant: +1-800-487-5951 ou visitez www.usa.husqvarna.com.

Les revendeurs autorisés Husqvarna Forest & Garden offrent le service après-vente ainsi que les réparations.

RÉPARATION DES PIÈCES DU SYSTÈME

Les pièces de rechange approuvées par Husqvarna Forest & Garden et utilisées pour l'entretien ou la réparation en garantie de pièces du système de lutte contre les émissions seront fournies sans aucun frais de la part de l'utilisateur lorsque la pièce est couverte par la garantie. LISTE DES PIÈCES EN GARANTIE DU

SYSTÈME DE LUTTE CONTRE LES

ÉMISSIONS 1 Carburateur et pièces internes 2 Conduit d'entrée, porte-filtre du filtre à air et boulons du carburateur 8 Filtre à air et filtre à carburant garantis selon l'entretien prévu 4 Bougie garantie selon l'entretien prévu 5 Module d'allumage

DÉCLARATION D'ENTRETIEN

Lutilisateur est chargé d'effectuer l'entretien prévu tel qu'il est défini dans le Manuel de l'utilisation. 1153136-49 Rev.2 2010-04-08 French - 65

PRÉCAUTIONS SÉCURITAIRES CONFORMANT AUX NORMES AMÉRICAINES Consignes de sécurité pour les utilisateurs de tronçonneuses (ANSI B175.1-2000 Annexe C) Précautions à prendre pour se protéger des rebonds AVERTISSEMENT! Un rebond peut se produire quand le nez ou l'extrémité du guide heurte un objet ou quand le bois se referme et coince la chaîne dans l'entaille.

Un contact entre l'extrémité et un objet peut engendrer un soudain mouvement de réaction vers l'arrière, repoussant le guide-chaîne vers le haut et l'arrière, en direction de l'utilisateur. Le pincement de la chaîne le long du sommet du guide peut aussi engendrer un mouvement rapide du guide vers l'arrière, en direction de l'utilisateur. Chacun de ces mouvements de réaction peut vous faire perdre le contrôle de la tronçonneuse et causer des blessures graves. Ne faites pas une confiance aveugle dans les dispositifs de sécurité intégrés dans la tronçonneuse. En tant qu'utilisateur de la tronçonneuse, vous devez prendre les mesures nécessaires pour éviter tout accident et blessure au cours de vos travaux de coupe. Avec des connaissances de base sur le phénomène du rebond, vous pouvez réduire ou éliminer l'élément de surprise. Toute surprise est par principe inattendue et contribue aux accidents: Maintenez fermement la tronçonneuse des deux mains quand le moteur est en marche : la main droite sur la poignée arrière et la main gauche sur la poignée avant. Maintenez fermement avec les pouces et les autres doigts entourant les poignées de la tronçonneuse. Un maintien ferme vous aide à réduire le risque de rebond et à garder le contrôle de la tronçonneuse. Ne lächez pas. Assurez-vous de l'absence d'obstacle dans votre zone de travail. Faites attention de ne pas heurter une bille, une branche ou tout autre obstacle avec le nez du guide- chaîne quand vous utilisez la tronçonneuse. Coupez à un régime de moteur élevé. Ne tendez pas les bras trop loin ni ne coupez au-dessus de la hauteur de vos épaules. Respectez les instructions de maintenance et d'affütage du fabricant de la tronçonneuse. N'utilisez que des chaînes et des guides de remplacement spécifiés par le fabricant ou des équivalents.

Autres consignes de sécurité

AVERTISSEMENT! N'utilisez pas une tronçonneuse en la tenant d'une seule main. Une utilisation d'une seule main peut causer des blessures graves à l'utilisateur et aux personnes se trouvant proximité. Une tronçonneuse est prévue pour être utilisée à deux mains. N'utilisez pas une tronçonneuse si vous êtes fatigué. Utilisez des chaussures de sécurité, des vêtements bien ajustés, des gants de protection, des protections auditives, des lunettes de protection et un casque. Manipulez le carburant avec précaution. Éloignez la tronçonneuse d'au moins 3 m de l'endroit où vous l'avez remplie de carburant avant de démarrer le moteur. Personne ne doi se trouver à proximité de la tronçonneuse lors de son démarrage et de la coupe: Personnes et animaux doivent rester en dehors de la zone de travail Ne commencez pas à couper avant que votre zone de travail soit dégagée, avant d'avoir trouvé une position bien stable sur vos pieds et avant d'avoir identifié un chemin de retraite pour vous éloigner de l'arbre en train de tomber. Conservez toutes les parties de votre corps à distance de la tronçonneuse quand le moteur est en marche. Avant de démarrer le moteur, assurez-vous que la tronçonneuse n'est pas en contact avec quoi que ce soit. Transportez la tronçonneuse avec le moteur à l'arrêt, le guide-chaîne et la chaîne vers l'arrière et le silencieux à distance de votre corps. N'utilisez pas une tronçonneuse endommagée, mal réglée ou n'étant pas correctement assemblée. Assurez- vous que la chaîne s'arrête quand la gâchette de commande des gaz est relächée. Arrêtez le moteur avant de poser la tronçonneuse. Faites preuve d'une grande précaution quand vous coupez des broussailles et de jeunes arbres car ils peuvent se prendre dans la chaîne et être projetées vers vous ou vous faire perdre l'équilibre. Prenez garde au retour quand vous coupez une branche sous tension : elle peut vous heurter quand la tension dans les fibres du bois est relächée. Veillez à la propreté des poignées : elles doivent être sèches et exemptes d'huile et de mélange de carburant. Utilisez toujours la tronçonneuse dans des endroits bien aérés. Ne coupez pas un arbre avec la tronçonneuse sans avoir reçu une formation spécifique. N'utilisez pas la tronçonneuse au-dessus de la hauteur de vos épaules. À part les opérations indiquées dans les instructions de maintenance et dans la section sécurité du propriétaire/ utilisateur, tout entretien de la tronçonneuse doit être 1153136-49 Rev.2 2010-04-08

PRÉCAUTIONS SÉCURITAIRES CONFORMANT AUX NORMES AMÉRICAINES effectué par du personnel d'entretien compétent en matière de tronçonneuse. (Par exemple, si un outil incorrect est utilisé pour retirer le rotor volant magnétique ou pour le tenir lors du retrait de l'embrayage, le rotor volant magnétique peut subir des dommages qui entraïneront son explosion ultérieurement.) Utilisez la protection de guide-chaîne appropriée lors de tout transport de votre tronçonneuse. Remarque: Cette annexe est essentiellement prévue pour le consommateur et l'utilisateur occasionnel. 1153136-49 Rev.2 2010-04-08 French - 67
