MODE D'EMPLOI EL-1750PIII SHARP
Attention
Danger d'explosion de la pile si elle n'est pas remplacée correctement.
Remplacez-la uniquement par le même type de pile ou un type équivalent recommandé par le fabricant.
Débarrasssez-vous des piles usagées en respectant les instructions du fabricant.
Ce matériel répond aux exigences contenues dans la directive 89/336/CEE modifiée par la directive 93/68/CEE.
Afin d'assurer un fonctionnement sans ennuis de votre calculatrice SHARP, veuillez prendre les précautions suivantes:
- Ne pas laisser la calculatrice dans les endroits sujets à de forts changements de température, à l'humidité et à la poussière.
- Pour le nettoyage de la calculatrice, utiliser un chiffon doux et sec. Ne pas utiliser de solvants ni un chiffon humide.
- Cet appareil n'était pas étanche, il ne faut pas l'utiliser ou l'entreposer dans des endroits où il risquerait d'être mouillé, par exemple par de l'eau. La pluie, l'eau brumisée, les boissons, le café, la vapeur, la transpiration, etc. sont à l'origine de dysfonctionnements.
- Si une réparation s'avérait nécessaire, confier l'appareil à un distributeur/agréé par SHARP et assurant l'entretien, à un service d'entretien agréé par SHARP ou à un centre d'entretien SHARP.
SHARP ne saurait être tenu responsable pour tout dommage matériel ou économique imprévu ou consécutif à la mauvaise utilisation et/ou aux dysfonctionnements de cet appareil et de ses périphériques, à moins qu'une telle responsabilité ne soit reconnue par la loi.

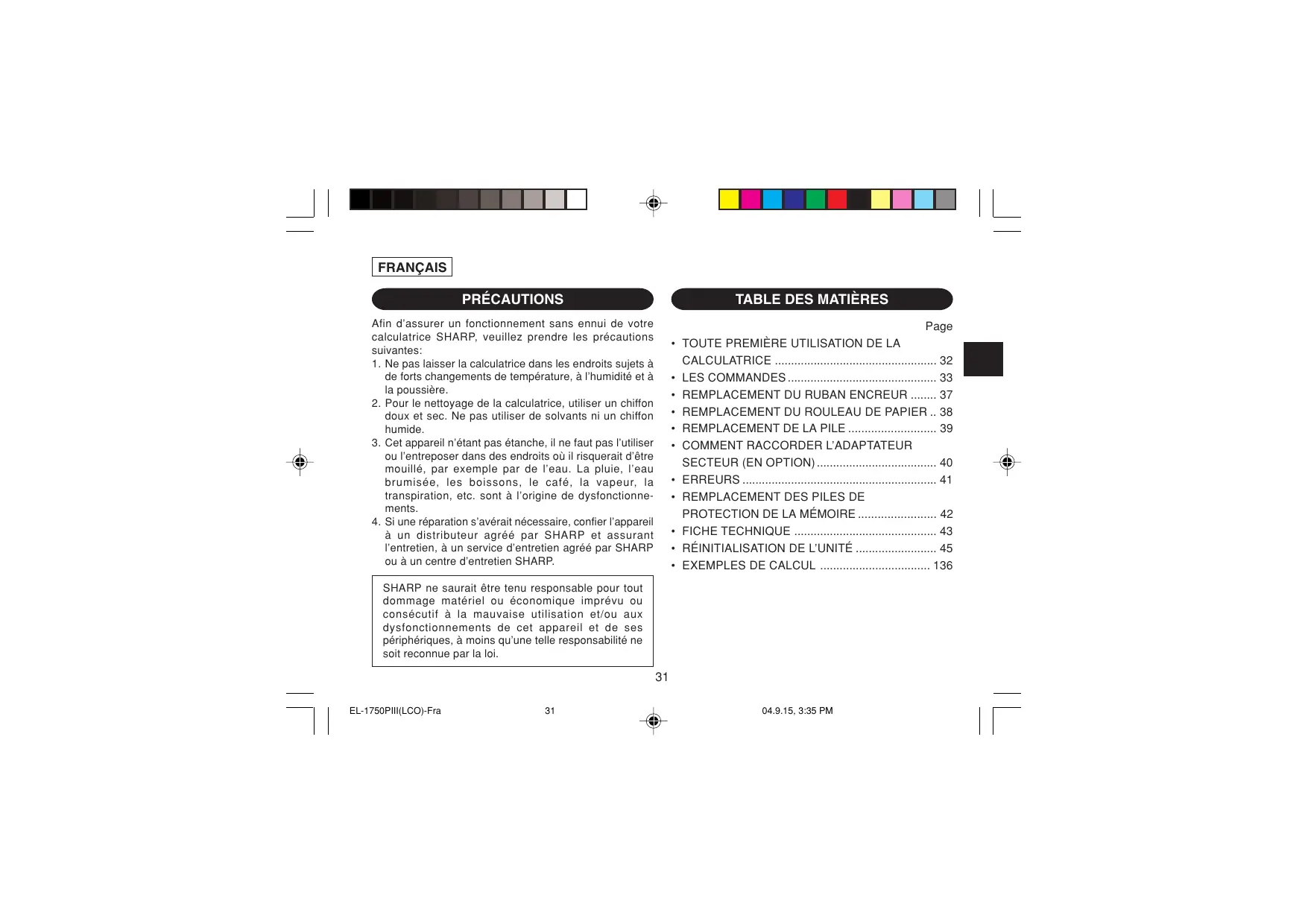

TABLE des matières
Page
TOUTEPREMIERE UTILISATION DE LACALCULATRICE 32 - LES COMMANDES 33 - REMPLACEMENT DU RUBAN ENCREUR 37 - REMPLACEMENT DU ROULEAU DE PAPIER...38 - REMPLACEMENT DE LA PILE 39 COMMENT RACCORDER L'ADAPTATEUR SECTEUR (EN OPTION) 40 - ERREURS 41 - REMPLACEMENT DES PILES DE PROTECTION DE LA MÉMOIRE 42 FICHE TECHNIQUE 43 - REINITIALISATION DE L'UNITÉ 45 - EXAMPLES DE CALCUL 136
Toute première utilisation de la calculatrice
En premier lieu, retirez la languette isolante pour la pile de protection de la mémoire (placée pour préserver les informations de la date/heure/taxe). Réinitialisez la calculatrice pour initialiser l'état de l'unité, puis ajustez l'heure et la date avant d'utiliser la calculatrice.
Retrait de la languette isolante et réinitialisation
- Tirez sur la languette isolante pour la pile de protection de la mémoire.
- Appuyez sur le bouton RESET placé au dos de l'unité.
(Voir "RéINITIALISATION DE L'UNITE".)
- L'horloge démarre de 00:00:00 au 1er janvier 2005.
Réglage de la date et de l'heure
Exemple : S'il est 15:38 le 15 septembre 2004
| Opération | Affichage |
| RATE
GT • SET | |
| 15 • 9 • 2004 | 15.09.2004 |
| 15 • 38 | 15-38 00 |
| 0. |
(voir "SELECTEUR DE MODE DE TOTAL GÉNÉRAL / RÉGLAGE DE TAUX")
- Une fois le réglage accompli, l'horloge démarre à 15:38:00.
Interrupteur; selection EUR mode d'impression / comptage d'articles:
Mise sous tension. Pour désir le mode de non impression.
"P": Mise sous tension. Pour désir le mode d'impression.
"P·IC": Mise sous tension. Pour désirer le mode d'impression et de comptage d'articles.
Lors des additions et des soustractions, chaque fois que l'on appuie sur +, une unité est ajoutée au compteur d'articles et chaque fois que l'on appuie sur -, une unité est retranchée.
- Le compte est imprimé lorsque le résultat calculé est obtenu. Le compteur revient à zéro en agissant sur * 9/CE 9/CE.
2) Lorsque le sélecteur de mode de total général/réglage de taux est sur ON (GT), le compteur comptera le nombre de fois que les résultats de calcul ont été stockés dans la mémoire du total.
général. Pour imprimer et remettre à zéro le compteur, appuyez sur la touche GT.
3) Le compteur d'article en mémoire comptera le nombre de pressions sur la touche [M +] dans l'addition.
Remarque: - À chaque utilisation de la touche [M-] dans la soustraction, une unité sera retranchée du compte.
- Le compte est imprimé lorsque la mémoire est rappelée.
- Le compteur revient à zéro en agissant sur *M
Remarque: La capacité du compteur est de 3 chiffres maximum (jusqu'à ±999). Si le compte dépasse ce maximum, le compteur repartira de zéro.
Selectiond'arrondi:
Exemple: Régalez le sélecteur de décimale sur 2. 4 ÷ 9 = 0,444 , 5 ÷ 9 = 0,555
| 4÷9= | 5÷9= |
| ↑ | 0,45 | 0,56 |
| 5/4 | 0,44 | 0,56 |
| ↓ | 0,44 | 0,55 |
Remarque: La virgule flotte durant un calcul successif en utilisant × ou ÷.
Si le sélecteur de décimale est sur la position "F", le résultat est toujours arrondi à la valeur inférieure (↓).
Selection de mode de TOTAL genéral / réglage de TAUX:
"GT": Total général
"": Neutre
"RATE SET": Pour régler la date, l'heure et les taxes, placez ce bouton sur "RATE SET" (réglage du taux).
- Entrez la date dans l'ordre du jour, mois et année, puis appuyez sur 12 pour valider l'entrée. Utilisez pour séparer le jour, le mois et l'année.
- En appuyant sur 12, le nombre saisi est évalué et affiché comme "date" si la valeur est dans la marge suivante ; "Error" s'affiche le cas contraire et la date précédemment définie est rétablie.
Jour: 1 - 31; mois: 1 - 12; année: 2000 - 2099 (en 4 chiffres) ou 00 - 99 (en 2 chiffres)
- Entrez l'heure dans l'ordre heures, minutes, puis appuyez sur pour valider l'entrée.
(Aucune entrée n'est disponible pour les secondes. L'horloge démarre à zéro seconde.)
- Si le chiffre des heures/minutes est inférieur à 10, il n'est pas nécessaire de saisir le premier chiffre "0". Utilisez ":" pour séparer les heures et les minutes.
- En appuyant sur 12, le nombre saisi est évalué et affiché comme "heure" si la valeur est dans la marge suivante ; "Error" s'affiche le cas contraire et l'heure précédemment définie est rétablie.
Heure : 0 - 23 (Système de 24 heures pour la saisie de l'heure), Minute : 0 - 59
- Appuyez sur 12CE trois fois, entrez la taxe, suivie de +.
- 4 chiffres maximum peuvent être mémorisés (la virgule ne compte pas comme un chiffre.)
- Une seule taxe peut être mémorisée. Si vous saisissez une nouvelle taxe, la taxe précédente sera effacée.
"320": Préétablit le nombre de décimales dans le résultat.
"F": Le résultat est affiché dans le système à virgule flottante. "A": La virgule dans les additions et soustractions est automatiquement placée au 2ème chiffre du chiffre inférieur du nombre de l'entrée. Il est possible, avec le mode d'addition, d'additionner ou de soustraire des nombres sans qu'il soit nécessaire de taper la virgule. L'emploi de ·, , et ÷ annule le mode d'addition et les résultats à virgule corrects seront imprimés.
TOUCHE Horloge / calendrier:
- À chaque pression sur cette touche, le mode change. Mode de calcul Mode d'affichage de la date Mode d'affichage de l'horloge Mode de calcul Utilisez également cette touche pour ajuster la date et l'heure (voir "SELECTIONEUR DE MODE DE TOTAL GÉNÉRAL/RéGLAGE DE TAUX").
TOUCHE de NON addition / TOTAL partiel:
Non addition - En appuyant sur cette touche juste après la saisie d'un nombre dans le mode d'impression, l'entrée est imprimée sur le côté gauche avec le symbole "#". Cette touche est utilisée pour imprimer les nombres non soumis au calcul comme les codes, dates, etc.
Total partiel - Utilisé pour obtenir le ou les totaux partiels d'additions et/ou soustractions. En appuyant sur cette touche suivie de la touche + ou -, le total partiel est imprimé avec le symbole "◇" et le calcul peut continuer.
En appuyant sur cette touche même en mode de non impression, le nombre affiché est imprimé sans symbole.
- Lorsque INTERRUPEUR; SELECTEUR DE MODE D'IMPRESSION / COMPTAGE D'ARTICLES est réglé sur "·", "P" ou "P·IC" et la date ou l'horloge est affichée, appuyez sur cette touche pour imprimer les contenus affichés, y compris "#", du côté gauche du rouleau de papier.
Example:
Impression de la date
15·09·2004····
(si la date est le 15 septembre 2004)
Impression de l'heure
10·30
(s'il est 10·30)
(s'il est 18:25)
- Une fois l'impression Date/Horloge accomplie, le mode de calcul est rétabli.
TOUCHE D'effacement / effacement des ENTRES:
Appuyez deux fois sur cette touche, suivie de TAX+ pour imprimer la taxe définie.
TOUCHE de changement de SIGNE:
Change le signe algébrique d'un nombre (ex : positif à négatif ou négatif à positif).
TOUCHE de RAPPEL de la mémoire
TAX+
Utilisé pour calculer la moyenne.
COST TOUCHE D'entree du PRIX d'achat:
Appuyez sur cette touche pour entrer le prix d'achat.
Selle TOUCHE d'entrée du PRIX de VENTE:
Appuyez sur cette touche pour entrer le prix de vente.
Appuyez sur cette touche pour entrer la marge bénéficiaire.
Symboles d'affichage:
M : Apparait lorsqu'un nombre est en mémoire. - : Apparait lorsqu'un nombre est négatif. G : Apparait lorsqu'un nombre est en mémoire dans le total général. E : Apparait lorsqu'un dépassement de la capacité ou une autre erreur est détecté.
TAX + : Apparait lorsque le total calculé inclut la taxa.
TAX- : Apparaît lorsque le total calculé n'inclut pas la taxa.
TAX : Apparait lorsque la taxa est définie.
- Bien que tous les symboles sont présentés ici dans un souci d'information, ils ne s'affichent pas tous sur l'écran simultanément.
Reemplacement du RUBAN encreur
Si l'impression est floue même lorsque le ruban encreur est dans la bonne position, remplacez le ruban.
Avertissement
ENCRER UN RUBAN ENCREUR USE OU UTILISER UN RUBAN ENCREUR NON AGRÉE PEUT GRAVEMENT ENDOMMAGER L'IMPRIMANTE.
1) Placez l'interrupteur sur OFF. 2) Déposez le couvercle de l'imprimante. (Fig. 1) 3) Tenez le haut du ruban encreur et retirez le ruban en le tirant vers vous puis vers le haut. (Fig. 2) 4) Installez le nouveau ruban encreur dans la bonne position. Assurez-vous que le ruban est bien fixé en place. (Fig. 3) 5) Remettez en place le couvercle de l'imprimante.
Fig. 1
Fig. 2
Fig. 3
Si l'impression devient terne à la longue, nettoyez la roue d'impression comme suit:
1) Déposez le couvercle de l'imprimante et le ruban encreur. 2) Installez le rouleau de papier et faites-le avancer jusqu'à ce qu'il sorte à l'avant du mécanisme d'impression. 3) Placez en douceur une petite brosse (comme une brosse à dent) sur la roue d'impression et nettoyez-la en appuyant sur []. 4) Remettez en place le ruban encreur et le couvercle de l'imprimante.
Remarque: Ne faites pas tourner manuellement le mécanisme d'impression sous peine d'endommager l'imprimante.
Reemplacement du rouleau de PAPIER
Ne tentez pas d'introduire le papier s'il est déchiré. En procédant ainsi, vous risquez un bourrage.
Avant tout, coupe soigneusement le début de la bande au moyen d'une paire de ciseaux.

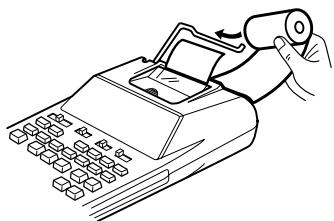

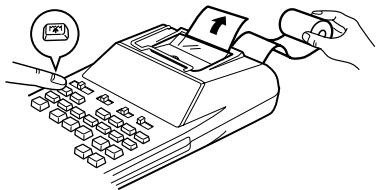

1) Engagez l'extrémité du rouleau de papier dans l'ouverture. (Fig. 1) 2) Mettez l'unité sous tension et faites avancer le papier en appuyant sur []. (Fig. 2) 3) Soulevez le support pour papier en métal et introduisez-y le rouleau de papier. (Fig. 3)
Fig. 1
Fig. 2
Fig. 3
NE TIREZ PAS LE PAPIER EN ARRIÈRE SOUS PEINE D'ENDOMMAGER LE MÉCANISME D'IMPRESSION.
Reemplacement de la PILE

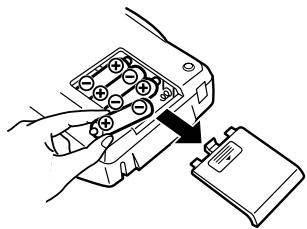

Pour installer ou remplacer les piles — Lorsque la puissance de la pile s'affaiblit, l'impression peut être interrompue et les images affichées disparaître. Le cas échéant, replacez les piles par de nouvelles.
- Placez l'interrupteur sur OFF.
- Déposez le couvercle des piles en le faisant glisser dans le sens de la flèche sur le couvercle.
- Remplacez les piles. Assurez-vous que les polarités "+" et "-" sur la pile correspondent aux polarités "+" et "-" sur la calculatrice. Remplacez toujours les 4 piles en même temps.
- Remettez en place le couvercle des piles.
Pile: Pile sèche au manganèse, taille AA (ou R6) × 4
- En cas de contact de l'électrolyte avec les yeux, rincez à l'eau claire et consultez immédiatement un médecin.
- En cas de contact de l'électrolyte avec la peau ou les vêtements, rincez abondamment à l'eau claire.
- Retirez les piles si vous prévoyez de ne pas utiliser la calculatrice pendant longtemps.
- Ne laissez pas des piles épuisées dans l'unité.
- N'utilise pas ensemble des piles neuves et des piles usagées et/ou des piles de type différent.
Cet appareil peut aussi fonctionner sur secteur en utilisant un adaptateur secteur. Lorsque l'adaptateur secteur est raccordé à la calculatrice, la source d'alimentation passe automatiquement des piles sèches au secteur.
Adaptateur secteur : Modèle EA-28A
Veillez à mettre hors tension la calculatrice lorsque vous branchez ou débranchez l'adaptateur secteur.

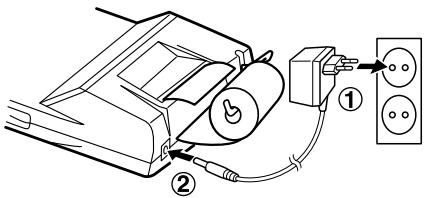

Pour brancher l'adaptateur secteur, suivez les étapes ① et ②.
Pour débrancher l'adaptateur secteur, il suffit de procéder à l'envers.
Attention
L'utilisation d'un adaptateur secteur autre que le EA-28A peut être à l'origine de l'application d'une tension incorrecte à votre calculatrice SHARP et l'endommager.
Erreurs
Il existe plusieurs cas qui entraînent un dépassement de capacité ou une situation d'erreur. Si cela se produit, "E" sera affiché. Le contenu de la mémoire au moment de l'erreur est préservé.
Si "E 0." s'affiche au moment de l'erreur, "--------" sera imprimé en rouge et il faudra utiliser 99 pour effacer l'erreur.
En outre, dans de rares cas, l'impression peut être interrompue à mi-parcours et l'indication "E" s'afficher à l'écran.
Il ne s'agit pas d'un dysfonctionnement, mais ceci trouve son origine dans l'exposition de la calculatrice à un bruit électromagnétique de niveau élevé ou à de l'électricité statique provenant d'une source externe. Le cas échéant, appuyez sur la touche yce puis reconnaissez le calcul depuis le début.
Conditions d'erreur:
- Lorsque la partie entière d'un résultat dépasse 12 chiffres.
- Lorsque la partie entière du nombre en mémoire ou dans la mémoire du total général dépasse 12 chiffres. (Ex. *M 999999999999 + 1 + )
- Lorsqu'un nombre est divisé par zéro. (Ex. 5 ÷ 0 =
Quand faut-il remplacer les piles
La durée de vie de la pile de protection de la mémoire est d'environ 2.500 heures à 25°C sans pile de fonctionnement installée et sans adaptateur secteur branché.
- Lorsque la pile de protection de la mémoire est faible, le réglage de date/heure est initialisé (1/1/2005, 00:00:00).
Vérifiez le réglage de la date/heure dans le mode d'affichage date/horloge après avoir remplacé la pile de fonctionnement ou lors du branchement de l'adaptateur secteur alors qu'aucune pile de fonctionnement n'est installée.
Si le réglage de date/heure est modifié ou incorrect, remplacez rapidement la pile de protection de la mémoire par une nouvelle.
(La durée de vie de la pile préinstallée peut être plus courte que prévue en fonction du temps passé après expédition de la calculatrice de l'usine.)
Méthode de remplacement des piles
Utilisez une pile au lithium (CR2032).
ATTENTION: Le remplacement de la pile effacera les réglages de date et heures et la taxe mémorisée.
1) Placez l'interrupteur sur OFF et débranchez l'adaptateur secteur. 2) Déposez le couvercle de la pile au dos de l'unité. (Fig. 1) 3) Retirez la pile usée et mettez en place une pile au lithium neuve. Essuyez la pile avec un chiffon doux et placez le signe "+" vers le haut. (Fig. 2) 4) Remettez en place le couvercle de la pile en procédant à l'envers. 5) Appuyez sur le bouton RESET au dos de l'unité (Voir "Réinitialisation de l'unité").
Fig. 1
Fig. 2
Après remplacement des piles
- Branchez l'adaptateur secteur et placez l'interrupteur sur ON.
Vérifiez que "0." est affiché. Si "0." n'est pas affiché, retirez la pile, remettez-la en place et vérifiez à nouveau l'écran.
Réglez la date, l'heure et la taxe. - Sur l'étiquette de la date de remplacement de la pile trouvée au dos de l'unité, écrire le mois et l'année du remplacement de la pile, comme point de référence pour le prochain remplacement.
Précautions quant à l'utilisation des piles
- Ne pas laisser une pile usagée dans l'appareil.
- Ne pas exposer la pile à l'eau ou au feu et ne pas la démonter.
- Ranger les piles hors de portée des enfants.
FICHE technique
Capacité de travail: 12 chiffres
Alimentation:
Fonctionnement:
6V ·· (CC): Pile sèche au manganèse, taille AA (ou R6) x4
CA: Tension locale avec adaptateur secteur EA-28A (en option)
Sauvegarde de la mémoire: 3V (CC): (Pile au lithium CR2032 × 1)
Durée de vie de lapile de protection de la mémoire: Environ 2.500 heures (À 25°C sans pile de fonctionnement installée et sans adaptateur secteur branché.)
Section de l'horloge
Précision : Dans les ±60 secondes par mois en moyenne (à 25°C)
Rubriques à afficher: jour, mois, année, heures, minute, seconde
Rubriques à afficher: jour, mois, année, heures, minute
Système de l'heure : 24 heures
Section d'impression
Imprimante : Imprimante mécanique
Vitesse
d'impression : Environ 2 lignes/sec. (À une température de 25°C), (741*9 + " est imprimé.
Un adaptateur EA-28A est utilisé.
La vitesse d'impression dépendra du nombre de lignes et du type de schéma à imprimer.
Papier
d'impression : 57mm - 58mm de large, 80mm de diamètre (max.)
Température de fonctionnement:
0°C - 40°C
Alimentation: 6V (CC) : 1,8 W
Durée de
Fonctionnement: Pile sèche au manganèse, taille AA (ou R6)
Environ 4.500 heures (en mode de non impression, affichant 555'555 à une
Dimensions:
Poids:
Accessoires:
température ambiante de 25°C
La durée de fonctionnement dépend du type de pile et de l'utilisation.
150 mm (L) × 230 mm (P) × 51,5 mm (H)
Environ 530 g (avec les piles) 1 pile au lithium (en place), 1 étiquette de la date de remplacement de la pile (collée au dos de l'unité), 1 rouleau de papier, 1 rouleau encreur (en place), pile sèche au manganés × 4 et mode d'emploi.
Réinitialisation de l'unité
De forts impacts, une exposition à des champs magnétiques ou d'autres conditions inhabituelles peuvent rendre l'unité inopérante et la pression sur les touches n'aura aucun effet. Le cas échéant, vous devrez appuyer sur le bouton RESET au dos de l'unité. N'appuyez sur le bouton RESET que lorsque :
- une anomalie s'est produite et que toutes les touches sont désactivées.
Remarque:
- La pression sur le bouton RESET effacera les réglages de date et d'heures, le réglage de la taxa et le contenu de la mémoire.
- N'utilisez qu'un stylo à bille pour appuyer sur le bouton RESET. N'utilisez pas d'objet cassable ou avec une pointe affilée comme une aiguille.
- Après avoir appuyé sur le bouton RESET, branchez l'adaptateur secteur. Mettez l'interrupteur sur ON et vérifiez que "0." est affiché.
- Réglez le sélecteur de décimale tel que spécifique dans chaque exemple.
Le sélecteur d'arrondi doit être placé sur la position "5/4" sauf indication contraire.
- Le sélecteur de mode grand total/réglage de taux doit être placé sur la position “·” (OFF) sauf indication contraire.
- Le sélecteur de mode d'impression/comptage d'articles doit être placé sur la position "P" sauf indication contraire.
- Appuyez sur 9 / 10CE avant de commencer un calcul.
- En cas d'erreur lors de la saisie d'un nombre, appuyez sur 9 / CE ou puis saisissez le bon nombre.
- Après avoir saisie une valeur, appuyez sur [OOST], [SELL] ou [MGN] pour activer le mode de calcul de Achat/Vente/Marge. Si vous procédez à des tâches de calcul différentes, il faudra appuyer sur la touche [9/CE] [9/CE] pour annuler le mode Achat/Vente/Marge.
- Les procédures en exemple sont énumérées de la façon suivante sauf indication contraire.
| Opération | Affichage | Impression |
EXAMPLE: S'il est 13:52:00 le 20 octobre 2005
Grand total / Endsumme / Total général /
Total global / Totale générale / Slutsvar /
Total global / Total geral / Kokonaissumma
| F320A | RATE
GT·SET
OFF·P·P·C
ON |
| | | | |
| GT | | | | |
| 100+ | | 100. | 100•+ | |
| 200+ | | 300. | 200•+ | |
| 300+ | | 600. | 300•+ | |
| * | | | 600•*+ | ① |
| G | 600. | | |
| 300+ | G | 300. | 300•+ | |
| 400+ | G | 700. | 400•+ | |
| 500+ | G | 1'200. | 500•+ | |
| * | | | 1'200•*+ | ② |
| G | 1'200. | | |
| GT | | | 1'800•** | ③ |
| 1'800. | | | |
$$
4 6 \times 7 8 = ①
$$
$$
+) 1 2 5 \div 5 = ②
$$
Total des transactions (656,00 pour 5 jours)
EXEMPLLE 1: Déterminéz le prix d'achat pour une marge bénéficiaire de 30% lorsqu'le prix de vente est de $500.
Prix de vente Marge bénéficiaire Prix d'achat
EXEMPLE 2: Déterminez le prix de vente pour une marge bénéficiaire de 30% lorsqu'le prix d'achat est de \$350.
① Prix d'achat ② Marge
bénéficiaire ③Prix de vente
Déterminez la marge bénéficiaire lorsque le prix d'achat est de 350 et le prix de vente de 500.
Prix d'achat Prix de vente Marge bénéficiaire
En outre, obtenez la marge bénéficiaire lorsque le prix d'achat est de $250.
EXemple 2: Réalisé duex calculs en utilisant 840 et525, les deux incluant déjà la taxa. Calcule la taxa sur le total et le total sans la taxa. (taux de la taxa: 5%)
Protection de l'environnement
L'appareil est alimenté par pile. Afin de protégér l'environnement, nous vous recommandons:
- d'apporter la pile usagée ou à votre revendeur ou au service après-vente, pour recyclage.
- de ne pas jeter la pile usagée dans une source de chaleur, dans l'eau ou dans un vide-ordures.
Ce produit est drivé par batterie.
