MANUALE UTENTE EL-1750PIII SHARP

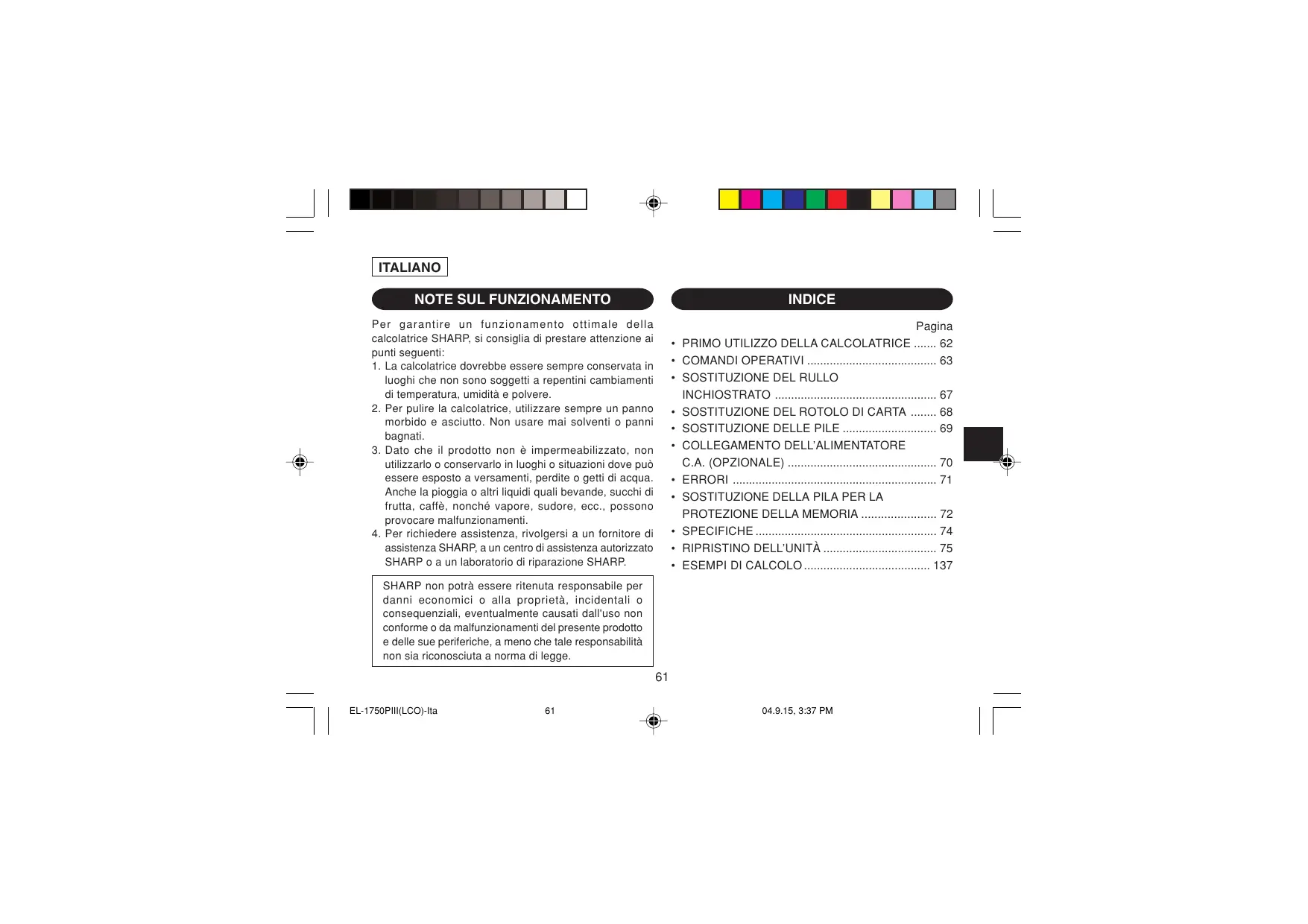

MANUALE DI ISTRUZIONI

NOTE SUL FUNZIONAMENTO

INDICE Per garantire un funzionamento ottimale della calcolatrice SHARP, si consiglia di prestare attenzione ai punti seguenti:

1. La calcolatrice dovrebbe essere sempre conservata in

luoghi che non sono soggetti a repentini cambiamenti di temperatura, umidità e polvere.

2. Per pulire la calcolatrice, utilizzare sempre un panno

morbido e asciutto. Non usare mai solventi o panni bagnati.

3. Dato che il prodotto non è impermeabilizzato, non

utilizzarlo o conservarlo in luoghi o situazioni dove può essere esposto a versamenti, perdite o getti di acqua. Anche la pioggia o altri liquidi quali bevande, succhi di frutta, caffè, nonché vapore, sudore, ecc., possono provocare malfunzionamenti.

4. Per richiedere assistenza, rivolgersi a un fornitore di

assistenza SHARP, a un centro di assistenza autorizzato SHARP o a un laboratorio di riparazione SHARP. Pagina

• PRIMO UTILIZZO DELLA CALCOLATRICE ....... 62
• SOSTITUZIONE DELLA PILA PER LA
• SPECIFICHE ........................................................ 74
• ESEMPI DI CALCOLO ....................................... 137 SHARP non potrà essere ritenuta responsabile per danni economici o alla proprietà, incidentali o consequenziali, eventualmente causati dall'uso non conforme o da malfunzionamenti del presente prodotto e delle sue periferiche, a meno che tale responsabilità non sia riconosciuta a norma di legge.

Regolazione della data e dell'ora Esempio: La data da inserire è il 15 settembre 2004; l'ora le 3:38 p.m.

PRIMO UTILIZZO DELLA CALCOLATRICE

Rimuovere innanzitutto la lamina isolante della pila per la protezione della memoria (che serve a conservare le informazioni relative alla data, all'ora e all'aliquota di imposta). Ripristinare la calcolatrice in modo da inizializzarne lo stato e regolare quindi la data e l'ora prima di utilizzarla. Operazione Display RATE GT • SET

Rimozione della lamina isolante e ripristino

1. Estrarre la lamina isolante della pila per la protezione

• Una volta effettuata la regolazione, l'orologio inizia a funzionare indicando le 3:38:00 p.m.

2. Premere il tasto RESET (Ripristino) situato sul retro

dell'unità (vedere la sezione “RIPRISTINO DELL'UNITÀ”).

• L'orologio inizia a funzionare indicando come data e ora correnti le 12:00:00 AM del 1° gennaio 2005.

contatore terrà il conto del numero di volte che i risultati del calcolo sono stati memorizzati nella memoria del totale complessivo. Per stampare e cancellare il computo, premere il tasto

3) Il contatore del numero di elementi della

memoria conterà il numero di volte che il tasto viene premuto nel corso di un'addizione. Nota: • Ogni volta che, nel corso di una sottrazione, si utilizza il tasto verrà sottratto 1 dal computo.

• Il computo viene stampato quando si richiama la memoria.
• Premendo il tasto si azzera il contatore. COMANDI OPERATIVI

MODALITÀ STAMPA / COMPUTO

ELEMENTI: “OFF”: calcolatrice spenta. calcolatrice accesa impostata sulla modalità di stampa disattivata. “P”: calcolatrice accesa impostata sulla modalità di stampa. “P•IC”: calcolatrice accesa impostata sulla modalità di stampa e computo degli elementi.

1) Per l'addizione o la sottrazione, ogni volta

che si preme il tasto , viene aggiunto 1 al contatore degli elementi; mentre, ogni volta che si preme , viene sottratto 1.

• Il computo viene stampato quando si ottiene il risultato calcolato.

azzera il contatore.

2) Quando il selettore della modalità Totale

complessivo/Impostazione aliquota di imposta è sulla posizione ON (GT), il Nota: Il contatore ha una capacità massima di 3 cifre (fino a ±999). Se il computo supera il valore massimo, il contatore inizierà a ricontare da zero. SELETTORE DELL'ARROTONDAMENTO: Esempio: Impostazione del selettore del decimale su 4 ÷ 9 = 0.444 ... , 5 ÷ 9 = 0.555 ...

valore è compreso nell'intervallo riportato di seguito. In caso contrario, viene visualizzata la scritta “Error” e ripristinata la data impostata in precedenza. Giorno: 1-31; mese: 1-12; anno: 2000-2099 (4 cifre) oppure 00-99 (2 cifre)

• Inserire l'ora seguita dai minuti, quindi premere per completare l'inserimento (non è possibile inserire un valore per i secondi: l'orologio inizia a contare partendo da zero secondi).
• Se la cifra relativa a ore e minuti è inferiore a 10, non è necessario anteporre uno zero al valore inserito. per separare i valori delle ore e
• Utilizzare il tasto dei minuti.
• Quando si preme il tasto , il numero inserito viene analizzato e visualizzato come ora se il valore è compreso nell'intervallo riportato di seguito. In caso contrario, viene visualizzata la scritta “Error” e ripristinata l'ora impostata in precedenza. Ora: 0-23 (sistema a 24 ore per l'inserimento delle ore). Minuti: 0-59. Nota: I l d e c i m a l e f l u t t u a d u r a n t e i l c a l c o l o successivo utilizzando

Se il selettore dei decimali è impostato su “F”, il risultato viene sempre arrotondato alla cifra inferiore RATE GT • SET

SELETTORE DELLA MODALITÀ TOTALE

C O M P L E S S I V O / I M P O S TA Z I O N E ALIQUOTA DI IMPOSTA: “GT”: Totale complessivo “•”: posizione neutra “RATE SET”: Per impostare la data, l'ora e l'aliquota di imposta, portare questo interruttore sulla posizione “RATE SET”. Data:

• Inserire la data seguendo l’ordine giorno, mese e anno, quindi premere per completare l’inserimento.
• Utilizzare per separare giorno, mese e anno.
• Quando si preme il tasto , il numero inserito viene analizzato e visualizzato come data se il Aliquota di imposta:
• Premere il tasto tre volte e inserire l'aliquota di imposta, seguita da

• È possibile inserire un massimo di 4 cifre (il decimale non conta come cifra).

• Utilizzare questo tasto anche per regolare ora e data (vedere “SELETTORE DELLA

IMPOSTAZIONE ALIQUOTA DI IMPOSTA”)

• È possibile memorizzare una sola aliquota. Se si inserisce una nuova aliquota, quella precedente viene cancellata. F3 20 A SELETTORE MODALITà DECIMALE / SOMMA:

TASTO ALIMENTAZIONE CARTA

TA S TO C O R R E Z I O N E U LT I M A C I F R A INSERITA “3 2 0”: Preimposta il numero di decimali del risultato. “F”: Il risultato viene visualizzato nel sistema decimale fluttuante. “A”: Il punto decimale negli inserimenti dell'addizione e della sottrazione viene automaticamente posizionato nella seconda cifra a partire dall'ultima cifra del numero inserito. L'utilizzo della modalità Somma consente di eseguire l'addizione e la sottrazione di numeri senza l'inserimento del punto decimale. L'utilizzo di

annulla automaticamente la modalità Somma e consente la stampa dei risultati con i decimali corretti.

TASTO SOMMA DISATTIVATA / TOTALE

PARZIALE: Somma disattivata: se si preme questo tasto subito dopo l'inserimento di un numero nella modalità Stampa, l'inserimento viene stampato a sinistra con il simbolo “#”. Questo tasto viene utilizzato per la stampa di numeri non soggetti a calcoli, quali ad esempio codici, date, ecc.. Totale parziale: questo tasto viene utilizzato per ottenere totali parziali di addizioni e sottrazioni. Se lo si preme dopo avere premuto i tasti , il totale parziale viene stampato con il simbolo “◊” e si può continuare ad eseguire i calcoli. Se si preme questo tasto anche in modalità Stampa disattivata, il numero visualizzato viene stampato senza alcun simbolo. TASTO OROLOGIO / CALENDARIO:

• Ogni volta che si preme questo tasto, la modalità viene modificata. Modalità Calcolo → Modalità Visualizzazione dati → Modalità Visualizzazione orologio → Modalità Calcolo

• Quando l'INTERRUTTORE ACCENSIONE/SPEGNIMENTO

SELETTORE DELLA MODALITÀ STAMPA/

COMPUTO ELEMENTI è impostato sulla posizione “•”, “P” o “P•IC” ed è visualizzata la data oppure l'orologio, se si preme questo tasto, viene stampato il contenuto visualizzato, compreso il simbolo “#” dal lato sinistro del rotolo di carta. Esempio: Stampa della data #15 • 09 • 2004 • • • • • • (se la data è il 15 settembre 2004) Stampa dell'ora #10 • 30 • • • • • • • • • • • (se l'ora indica le 10:30 a.m.) #18 • 25 • • • • • • • • • • • (se l'ora indica le 6:25 p.m.)

• Una volta completata la stampa di data e ora, viene ripristinata la modalità di calcolo. TASTO UGUALE TASTO DI CAMBIAMENTO SEGNO: Consente di modificare il segno algebrico di un numero (trasformandolo da positivo a negativo o viceversa). TA S T O R I C H I A M O / C A N C E L L A Z I O N E MEMORIA

TASTO RICHIAMO MEMORIA

TASTO INCLUSIONE ALIQUOTA DI IMPOSTA

TASTO MEDIA: Viene utilizzato per il calcolo della media.

TASTO TOTALE COMPLESSIVO

TASTO INSERIMENTO PREZZO DI COSTO: Premere questo tasto per inserire il prezzo di costo. TASTO INSERIMENTO PREZZO DI VENDITA: Premere questo tasto per inserire il prezzo di vendita. TA S TO CANCELLA/CANCELLA INSERIMENTO: Premere questo tasto due volte seguito da per stampare l'aliquota di imposta impostata. TASTO INSERIMENTO MARGINE: Premere questo tasto per inserire il margine. TASTO TOTALE

: viene visualizzato quando la memoria contiene un numero.

: viene visualizzato quando un numero è negativo.

: viene visualizzato quando la memoria del totale complessivo contiene un numero.

: viene visualizzato quando viene rilevato il superamento della capacità o un altro errore. Se la stampa è confusa anche quando il rullo inchiostrato è posizionato correttamente, significa che quest'ultimo deve essere sostituito. Rullo inchiostrato: tipo EA-772R AVVERTENZA

CONSUMATO O L'UTILIZZO DI UN RULLO

PROVOCARE SERI DANNI ALLA STAMPANTE. TAX+ : viene visualizzato quando il totale calcolato include l'imposta.

1) Impostare l'interruttore di accensione sulla posizione

2) Rimuovere il coperchio della stampante (Fig. 1).

3) Afferrare il rullo inchiostrato tenendolo per la parte

superiore e rimuoverlo tirandolo prima verso di sé e quindi verso l'alto (Fig. 2).

4) Installare il nuovo rullo nella posizione corretta.

Accertarsi che sia inserito completamente (Fig. 3).

5) Rimettere il coperchio

del rullo. TAX– : viene visualizzato quando il totale calcolato non include l'imposta. TAX : viene visualizzato quando viene impostata l'aliquota di imposta.

• Tutti i simboli disponibili sono stati visualizzati qui insieme a scopo esemplificativo, ma i simboli stessi non compaiono mai simultaneamente sullo schermo. Fig. 1

SOSTITUZIONE DEL ROTOLO DI CARTA

Fig. 2 Per evitare possibili inceppamenti della carta, non inserire il rotolo di carta se strappato. Pareggiare sempre l'estremità iniziale con le forbici prima di inserire il rotolo.

1) Inserire l'estremità iniziale del rotolo nell'apertura

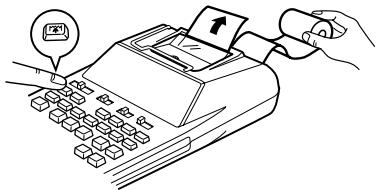

2) Accendere l'unità e fare avanzare la carta premendo

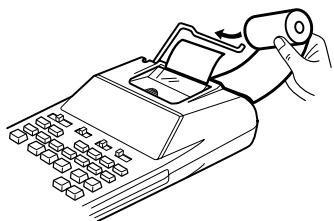

3) Sollevare il supporto metallico per la carta e

inserirvi il rotolo (Fig. 3). Fig. 3 Pulizia del meccanismo di stampa Se la stampa diventa poco chiara dopo un lungo tempo di utilizzo, pulire la ruota di stampa attenendosi alla seguente procedura:

1) Rimuovere il coperchio della stampante e il rullo

2) Installare il rotolo di carta e farlo avanzare finché

non fuoriesce dalla parte anteriore del meccanismo di stampa.

3) Passare delicatamente una spazzola di piccole

dimensioni (ad esempio uno spazzolino da denti) sulla ruota di stampa e pulirla premendo il tasto

4) Riposizionare il rullo inchiostrato e il coperchio

della stampante. Fig. 1 Nota: • Non ruotare il meccanismo di stampa manualmente, in quanto ciò potrebbe danneggiare la stampante.

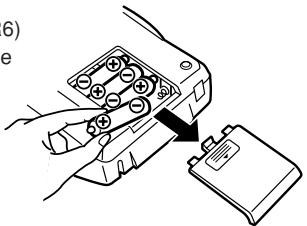

SOSTITUZIONE DELLE PILE

Installazione o sostituzione delle pile — Quando la carica delle pile comincia a venire meno, la stampa potrebbe interrompersi e le immagini visualizzate potrebbero scomparire. Qualora vengano rilevati tali sintomi, è necessario sostituire le pile con pile nuove.

1. Portare l'interruttore di accensione/spegnimento

sulla posizione OFF.

2. Rimuovere il coperchio del vano delle pile

facendolo scorrere nella direzione della freccia sul coperchio.

3. Sostituire le pile. Accertarsi che i segni “+” e “–”

sulle pile corrispondano ai segni “+” e “–” riportati sulla calcolatrice. Inserire sempre le 4 pile contemporaneamente.

4. Rimettere il coperchio del vano delle pile.

Fig. 2 Fig. 3 Pile: 4 pile stilo (R6) al manganese

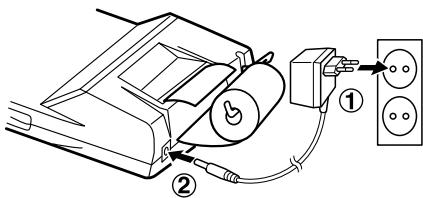

COLLEGAMENTO DELL'ALIMENTATORE C.A. (OPZIONALE)

• Se, a seguito di una perdita, l'elettrolita entra a contatto con gli occhi, lavarli con acqua pulita e rivolgersi immediatamente a un medico.
• Se, a seguito di una perdita, l'elettrolita entra a contatto con la pelle o con gli indumenti, lavarli accuratamente con acqua.
• Se non si intende utilizzare l'unità per un periodo di tempo prolungato, rimuovere le pile.
• Rimuovere le pile scariche dall'unità.
• Non mescolare pile nuove e usate e/o tipi diversi di pile. L'unità può funzionare anche a corrente alternata utilizzando l'apposito alimentatore. Quando quest'ultimo è collegato alla calcolatrice, l'alimentazione a pile viene automaticamente commutata su quella a corrente. Alimentatore C.A.: modello EA-28A Accertarsi che la calcolatrice sia spenta quando si collega o si scollega l'alimentatore C.A.. Per collegare l'alimentatore C.A., seguire la procedura indicata nei punti ➀ e ➁. Per scollegare l'alimentatore C.A., invertire la procedura.

AVVERTENZA ERRORI L'utilizzo di alimentatori C.A. diversi dai modelli EA-28A potrebbe comportare l'applicazione di tensione inadeguata alla propria calcolatrice SHARP e di conseguenza danneggiarla. Sono numerose le situazioni che possono provocare una condizione di superamento della capacità o di errore. Qualora ciò si verifichi, sul display viene visualizzato il simbolo “E”. Il contenuto della memoria al momento dell'errore viene conservato. Se al momento dell'errore viene visualizzata sul display la dicitura “E 0.”, verrà stampata in rosso la stringa “– – – – – – –”; in questo caso è necessario utilizzare il tasto per azzerare la calcolatrice. In alcuni rari casi, è inoltre possibile che la stampa si interrompa a metà e che sul display venga visualizzata una “E”. Non si tratta di un malfunzionamento: si verifica quando la calcolatrice viene esposta a un forte disturbo elettromagnetico o ad elettricità statica provenienti da una fonte esterna. In questo caso, premere il tasto ed eseguire nuovamente il calcolo dall'inizio. Condizioni di errore:

1. Quando la parte dei numeri interi di un risultato

2. Quando la parte dei numeri interi del contenuto

della memoria o della memoria del totale complessivo supera le 12 cifre (es.:

3. Quando un numero qualsiasi viene diviso per zero

SOSTITUZIONE DELLA PILA PER LA

PROTEZIONE DELLA MEMORIA

Frequenza di sostituzione della pila La durata della pila per la protezione della memoria è di circa 2.500 ore a una temperatura di 25° C senza alcuna pila per il funzionamento installata e con l'alimentatore C.A. non collegato.

• Quando la pila per la protezione della memoria è scarica, l'impostazione della data e dell'ora viene inizializzata (1/1/2005, 12:0:00 a.m.). Verificare l'impostazione della data e dell'ora in modalità di visualizzazione della data e dell'ora dopo avere sostituito le pile per il funzionamento o quando si collega l'alimentatore C.A. senza nessuna pila per il funzionamento installata. Se l'impostazione della data e dell'ora è cambiata o non è corretta, sostituire immediatamente la pila di protezione della memoria con una nuova pila. (La durata della pila preinstallata può essere più breve del previsto, a seconda del tempo impiegato per la spedizione della calcolatrice). Metodo di sostituzione della pila Utilizzare una pila al litio (CR2032).

Dopo la sostituzione della pila:

• Collegare l'alimentatore C.A. e impostare l'interruttore di accensione/spegnimento sulla posizione ON. Verificare che sul display sia visualizzata la cifra “0.”. In caso contrario, rimuovere la pila, reinstallarla e controllare nuovamente il display.
• Regolare di nuovo le impostazioni della data, dell'ora e dell'aliquota di imposta.
• Annotare sull'etichetta della data di sostituzione della pila situata sul retro dell'unità il mese e l'anno in cui la pila è stata sostituita come riferimento per la sua successiva sostituzione. Attenzione: la sostituzione della pila provocherà la cancellazione delle impostazioni relative all'ora e alla data e l'aliquota di imposta memorizzata.

1) Portare l'interruttore di accensione/spegnimento

della calcolatrice sulla posizione OFF e scollegare l'alimentatore C.A..

2) Rimuovere il coperchio del vano delle pile sul retro

dell'unità (Fig. 1).

3) Rimuovere la pila scarica e inserire una pila al litio

nuova. Pulire accuratamente la pila con un panno asciutto e posizionare il lato contraddistinto dal segno “+” orientandolo verso l'alto (Fig. 2).

4) Rimettere al suo posto il coperchio del vano delle

pile seguendo la procedura al contrario.

5) Premere il tasto RESET sul retro dell'unità (vedere

“RIPRISTINO DELL'UNITÀ”). Fig. 1 Precauzioni sull'utilizzo della pila

• Rimuovere la pila scarica dall'unità.
• Non esporre la pila ad acqua o fiamme, né provare a smontarla.
• Conservare le pile fuori dalla portata dei bambini. Fig. 2

Elementi da stampare: giorno, mese, anno, ora, minuti Sistema di indicazione dell'ora: 24 ore SPECIFICHE Capacità di calcolo: Alimentazione: 12 cifre Funzionamento: 6 V (C.C.) 4 pile stilo (o R6) al manganese C.A.: tensione locale con alimentatore C.A. mod. EA28A (opzionali) Protezione della memoria: (C.C.): (1 pila al litio CR2032) Durata della pila per la protezione della memoria: Ca. 2.500 ore (a una temperatura di 25°C, senza nessuna pila per il funzionamento installata e con l'alimentatore C.A. non collegato). SEZIONE OROLOGIO Precisione: entro i ±60 secondi al mese in media (a una temperatura di 25°C) Elementi visualizzati: giorno, mese, anno, ora, minuti, secondi

EL-1750PIII(LCO)-Ita SEZIONE STAMPANTE Stampante: stampante meccanica Velocità di stampa: ca. 2 righe/min. (a una temperatura di 25°C, quando viene stampata la dicitura “741•9 + ”. Viene utilizzato un alimentatore C.A. mod. EA28A. La velocità di stampa può variare a seconda del numero di righe e dei tipi di cifre da stampare) Carta utilizzata per la stampa: Larghezza 57 mm – 58 mm Diametro 80 mm (max.) Temperatura operativa: 0°C – 40°C Consumo energetico: 6 V (C.C.): 1,8 W Tempo di funzionamento:

4.500 ore (in modalità Stampa

disattivata, visualizzando la dicitura 555'555 a una temperatura ambiente di 25°C).

Dimensioni: Peso: Accessori: Il tempo di funzionamento dipende dal tipo di pila e dal tipo di utilizzo. 150 × 230 × 51,5 (L × P × A) ca. 530 gr. (pile incluse) 1 pila al litio (installata), 1 etichetta da utilizzare per annotare la data di sostituzione della pila (posizionata sul retro dell'unità), 1 rotolo di carta, 1 rullo di inchiostro (installato), 4 pile stilo (R6)al manganese e manuale di istruzioni.

RIPRISTINO DELL’UNITÀ

EL-1750PIII(LCO)-Ita Forti impatti, esposizione a campi elettrici o altre condizioni anormali possono interrompere il funzionamento dell'unità e la pressione dei tasti potrebbe non sortire alcun effetto. In tal caso, occorre premere il tasto RESET sul retro dell'unità. Tale tasto deve essere premuto esclusivamente quando si verifica un evento anomalo e nel caso in cui tutti i tasti siano disabilitati. Note:

• Premendo il tasto RESET si azzerano le impostazioni relative alla data, all'ora e all'aliquota di imposta e il contenuto della memoria.
• Utilizzare esclusivamente la punta di una penna a sfera per premere il tasto RESET. Non utilizzare strumenti che possono rompersi o dotati di punta aguzza, quale ad esempio un ago.
• Dopo avere premuto il tasto RESET, collegare l'alimentatore C.A.. Portare l'interruttore di accensione/ spegnimento sulla posizione ON e verificare che sul display sia visualizzata la cifra “0.”.

1. Impostare il selettore decimale come specificato in

ciascun esempio. Il selettore dell'arrotondamento deve trovarsi sulla posizione “5/4” salvo altrimenti specificato.

2. Il selettore della modalità Totale complessivo/

Impostazione dell'aliquota di imposta deve trovarsi nella posizione “•” (spento) salvo altrimenti specificato.

3. Il selettore della modalità Stampa/Computo elementi

deve trovarsi nella posizione “P”, se non è specificato diversamente.

prima di eseguire di un calcolo.

5. Se si commette un errore nell'inserimento di un

e inserire il valore numero, premere il tasto corretto.

6. Dopo avere inserito un valore, premere il tasto

per attivare la modalità di calcolo Costo/ Vendita/Margine. In caso di esecuzione di operazioni di calcolo diverse, è necessario premere prima il per annullare la modalità Costo/ tasto Vendita/Margine.

7. Le procedure di esempio vengono indicate nella

seguente maniera, se non è specificato diversamente. Operación Visualización Impresión Operazione Display

ADDIZIONE E SOTTRAZIONE CON MODALITÀ

• : Sono validi anche gli inserimenti nell'ordine di “30

• : Sono validi anche gli inserimenti nell'ordine di “30

• : Sono validi anche gli inserimenti nell'ordine di “500

• Il valore inserito (inserire valore, premere quindi

) verrà conservato nel buffer; non sarà quindi necessario reinserirlo quando il calcolo verrà eseguito nuovamente.

• Il contenuto del buffer verrà cancellato dopo un nuovo inserimento, all'accensione o allo spegnimento dell'unità oppure quando sul display è visualizzato il simbolo di errore “E”.
