Type de produit	Autoradio avec navigation GPS et lecteur DVD
Marque	PIONEER
Modèle	AVIC-9DVD-2
Tension d'alimentation	12 V CC (masse négative)
Fusible	7,5 A
Dimensions (L x H x P)	178 x 50 x 160 mm (estimation)
Poids	Environ 1,5 kg (estimation)
Fonctions principales	Navigation GPS, lecteur DVD, réception radio FM/AM, commande vocale, entrée caméra de recul, compatibilité avec autoradios Pioneer
Accessoires fournis	Antenne GPS avec aimant, télécommande (piles incluses), microphone, câbles d'alimentation et de connexion, supports de montage, cadre, clés d'extraction
Type de montage	DIN avant/arrière
Antenne GPS	Intérieure (sur plaque métallique) ou extérieure (sur carrosserie), fixation par aimant
Microphone	Externe, installation sur pare-soleil ou colonne de direction
Précautions de sécurité	Ne pas utiliser pendant la conduite, installation par professionnel recommandée, éviter les courts-circuits
Entretien et nettoyage	Nettoyer avec un chiffon doux sec, ne pas utiliser de liquides ou produits abrasifs
Pièces détachées et réparabilité	Contactez un centre de service Pioneer agréé pour les réparations
Informations générales	Notice d'utilisation et d'installation fournie, compatible avec les systèmes audio Pioneer

FOIRE AUX QUESTIONS - AVIC-9DVD-2 PIONEER

Puis-je installer moi-même le PIONEER AVIC-9DVD-2 ?

Pioneer déconseille l'installation par soi-même en raison des risques d'électrocution et de dommages. Il est recommandé de confier l'installation à un professionnel qualifié.

Comment connecter le fil de signal de vitesse (rose) ?

Le fil rose doit être connecté au circuit de détection de vitesse du véhicule ou au générateur d'impulsions ND-PG1 (vendu séparément). Sans cette connexion, la précision de la navigation peut être réduite.

Que faire si l'écran affiche une position incorrecte ?

Vérifiez la connexion du fil de vitesse (rose) et du fil de marche arrière (violet/blanc). Assurez-vous que l'antenne GPS est bien placée et que le capteur G est correctement orienté selon le sens d'installation.

Comment installer l'antenne GPS à l'intérieur ?

Fixez la plaque métallique fournie sur une surface plane près d'une vitre, puis posez l'antenne GPS sur la plaque (elle tient par aimant). Veillez à ne pas couper la plaque métallique.

Puis utiliser des piles rechargeables dans la télécommande ?

Non, les piles fournies ne sont pas rechargeables. Utilisez des piles alcalines UM-4, AAA, LR03 (1,5 V). Remplacez les deux piles en même temps et respectez la polarité.

Comment régler le capteur G après installation ?

Selon l'orientation de l'unité (parallèle ou perpendiculaire au véhicule), vous devez basculer le levier d'installation et fixer la vis de verrouillage sur le côté approprié (↔ ou ↑) pour que le capteur G fonctionne correctement.

Où brancher le fil jaune/noir ?

Le fil jaune/noir sert à atténuer le son de l'autoradio lors du guidage vocal. Connectez-le au fil jaune/noir de l'autoradio Pioneer compatible. Si non utilisé, isolez-le.

Comment nettoyer l'écran et l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, de solvants ou de chiffons humides. Évitez de rayer l'écran.

Que faire si le système ne s'allume pas ?

Vérifiez le fusible (7,5 A) et remplacez-le si nécessaire. Assurez-vous que les connexions du fil rouge (ACC) et jaune (permanent) sont correctes et que la batterie est en bon état.

Est-il possible d'utiliser une caméra de recul avec cet appareil ?

Oui, le fil violet/blanc est prévu pour l'entrée du signal de marche arrière. Connectez-le au feu de recul pour que la caméra s'active automatiquement en marche arrière.

MODE D'EMPLOI AVIC-9DVD-2 PIONEER

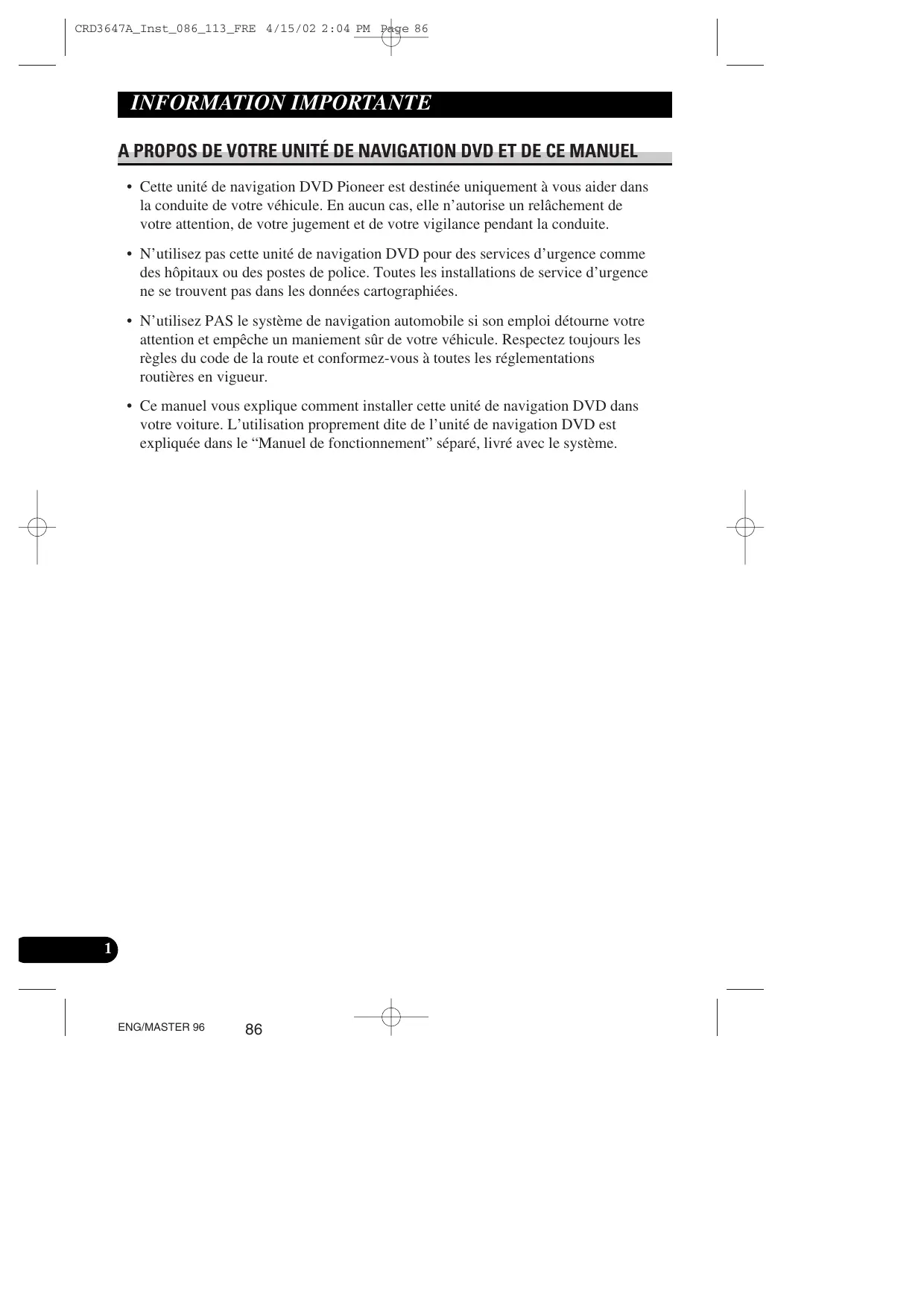

Le code de couleur des câbles utilisé pour ce produit est nouveau.

• C Pioneer est destinée uniquement à vous aider dans la conduite de votre véhicule. En aucun cas, elle n'autorise un relâchement de votre attention, de votre jugement et de votre vigilance pendant la conduite.
• N'utilisez pas c pour localiser des services d'urgence comme des hôpitaux ou des postes de police. Toutes les installations de service d'urgence ne se trouvent pas dans les données cartographiées.
• N'utilisez PAS le système de navigation automobile si son emploi détourne votre attention et empêche un maniement sûr de votre véhicule. Respectez toujours les règles du code de la route et conformez-vous à toutes les réglementations routières en vigueur.
• Ce manuel vous explique comment installer cette unité de navigation DVD dans votre voiture. L'utilisation proprement dite de l'unité de navigation DVD est expliquée dans le "Manuel de fonctionnement" séparé, livré avec le système.

Important mesures de sécurité 3

VEUILLEZ LIRE TOUTES LES EXPLICATIONS RELATIVES À VOTRE UNITÉ DE NAVIGATION DVD ET LES CONSERVER POUR VOUS Y RÉFÉRER ÉVENTUELLEMENT PAR LA SUITE.

Branchement du système 4

ATTENTION 4

Avant de raccorder l'appareil, pour éviter des dégâts. Pièces fournies :

Branchement du système 6

• âble 20 broches RVB d'entrée (AVIC-8DVDII)
• âble 26 H-P6400CD, AVH-P6400R, etc.)
• âble 20 broches RVB d'entrée (AVIC-9DVDII).

Branchement du cordon d'alimentation (1).... 9

Branchement du cordon d'alimentation (2).... 11

Installation

ATTENTION Pour protéger le système de navigation contre les parasites électromagnétiques. Avant un branchement définitif Avant d'employer le ruban adhésif Installation de l'unité principale

• Remarques sur l'installation
• Pièces fournies • ATTENTION
• Si vous installez avec les côtés gauche et droit de l'unité de navigation DVD parallèles au sens de déplacement de votre véhicule

Montage DIN avant/arrière 17

Montage DIN avant/arrière 17

• Installation avec une bague en caoutchouc
• Dépose de l'unité

Montage DIN arrière

• Installation en utilisant les trous de vis sur les côtés de l'appareil.

Installation de l'antenne GPS 19

- ATTENTION - Remarques sur l'installation - Pièces fournies - dans le véhicule (sur planche de bord ou lunette arrière) - à l'extérieur du véhicule (sur la carrosserie)

Installation de la télécommande

• Pièces fournies
• Insertion des piles
• ATTENTION
• Remarques sur le maniement de la télécommande
• En cas d'installation avec bande adhésive double face

Installation du microphone

• Remarques sur l'installation
• Pièces fournies
• Installation du microphone sur le pare-soleil
• a colonne de direction. ATTENTION

Après l'installation de l'unité,

Veuillez lire toutes les explications relatives à votre unité de navigation DVD et les conserver pour vous y référer éventuellement par la suite.

1. Lisez attentivement toute cette brochure avant d'installer votre unité de navigation DVD.
2. Conservez ce manuel à portée de main pour vous y référer ultérieurement.
3. Tenez compte de tous les avertissements formulés dans ce manuel et respectez soigneusement les consignes.
4. Cette unité est destinée uniquement à vous aider dans la conduite de votre véhicule. En aucun cas, elle n'autorise un relâchement de votre attention, de votre jugement et de votre vigilance pendant la conduite. N'utilisez PAS l'unité de navigation DVD si son emploi détourne votre attention et empêche un maniement sûr de votre véhicule. Respectez toujours les règles du code de la route et conformez-vous à toutes les réglementations routières en vigueur.
5. Dans certaines circonstances, cette unité de navigation DVD peut afficher des informations erronées à propos de la position de votre véhicule, de la distance des objets affichés sur l'écran et des directions de la boussole. En outre, le système comporte certaines limitations, telles que l'incapacité de signaler les rues à sens unique, les restrictions temporaires à la circulation et les zones où la circulation peut devenir dangereuse. Veuillez faire appel à votre propre jugement en fonction de la situation réelle.
6. Comme tout autre accessoire de l'habitacle, l'unité de navigation DVD ne doit pas détourner votre attention et nuire à la sécurité de la conduite. Si vous éprouvez des difficultés à utiliser le système ou à lire l'écran, effectuez les réglages nécessaires après vous être garé dans un endroit sûr.
7. N'essayez pas d'installer ou d'entretenir vous-même votre unité de navigation DVD. L'installation et l'entretien effectués par un personnel non formé et non compétent en équipements électroniques et accessoires pour automobiles peuvent être dangereux, car il y a risque d'électrocution et d'autres accidents.
8. Veillez à attacher toujours votre ceinture de sécurité sur la route. En cas d'accident, le port de la ceinture peut réduire considérablement la gravité des blessures.

Attention

• Pioneer déconseille d'installer ou d'entretenir vous-même votre unité de navigation DVD. Ces travaux comportent des risques d'électrocution et d'autres dangers. Confiez l'installation et l'entretien à un personnel de service Pioneer qualifié.
• Immobilisez tous les fils avec des colliers ou des serre-câbles. Ne laissez aucun fil à nu.
• Ne forez pas d'orifice vers le compartiment du moteur afin de raccorder le fil jaune de l'appareil sur la batterie du véhicule, car les vibrations du moteur pourraient à la longue abîmer l'isolation du fil au point de passage entre l'habitacle et le compartiment du moteur. Veillez tout particulièrement à bien immobiliser le fil à ce point.
• Une situation très dangereuse pourrait se présenter si le câble d'antenne GPS ou le fil du microphone venait à s'enrouler autour de la colonne de direction ou du levier de vitesses. Veillez à installer l'appareil de telle sorte que rien ne fasse obstacle à la conduite.
• Assurez-vous qu'aucun fil ou conducteur ne fasse obstacle aux pièces mobiles du véhicule, telles que le levier de vitesses, le frein à main ou le mécanisme de réglage de la position des sièges.
• Ne cheminez pas les fils à des endroits potentiellement très chauds car un échauffement de leur isolant peut les endommager et entraîner un court-circuit.
• Ne coupez pas le câble de l'antenne GPS et n'utilisez pas de prolongateur pour l'allonger, car une telle modification pourrait provoquer un court-circuit.
• Ne court-circuitez pas les fils, car le circuit de protection ne fonctionnerait plus correctement.
• N'alimentez jamais d'autres appareils électroniques en coupant la gaine isolante du cordon d'alimentation de l'unité de navigation DVD et en y effectuant des raccords, car la capacité du cordon serait dépassée, ce qui provoquerait une surchauffe.

Avant de raccorder l'appareil

• Cet appareil est destiné aux véhicules avec une batterie de 12 V, avec pôle négatif à la masse. Avant de l'installer dans un véhicule de loisir, un camion ou un car, vérifiez la tension de la batterie.
• Afin d'éviter tout risque de court-circuit, débranchez le câble de la borne négative (-) de la batterie avant de commencer la pose.

Pour éviter des dégâts

• Pour débrancher un connecteur, tirez sur le connecteur proprement dit et pas sur son fil, car il pourrait en être arraché.
• Si cette unité est installée dans un véhicule dont le contacteur d'allumage n'a pas de position ACC (accessoire), le fil rouge de l'unité doit être connecté à une borne couplée aux opérations de marche/arrêt du contacteur d'allumage. Sinon, la batterie du véhicule peut se décharger lorsque le véhicule n'est pas utilisé pendant plusieurs heures.
• Pour éviter les courts-circuits, recouvrez les fils déconnectés avec du ruban isolant.

Position ACC

Pas de position ACC

Pièces fournies

Cordon d'alimentation

Connecteur

Interconnecteur (AVIC-8DVDII uniquement)

Câble 26 broches RVB (AVIC-9DVDII uniquement)

âble 20 broches RVB d'entrée (AVIC-8DVDII)

Branchement du cordon d'alimentation

Remarque : La position du circuit de détection de vitesse dépend du modèle du véhicule. Pour des détails, consultez les documents appropriés de Pioneer. Pour effectuer les connexions sur un modèle ne figurant pas dans ces documents ou sur lequel le branchement au circuit de détection de vitesse est trop difficile, raccordez un générateur d'impulsions de vitesse ND-PG1 sur le cordon de connexion rose.

Remarque : La position du contacteur de frein à main dépend du modèle de véhicule. Pour les détails, consultez le manuel de l'utilisateur du véhicule ou un concessionnaire.

Rose (Entrée du signal de vitesse de voiture)

Le système de navigation est raccordé ici afin de détecter la distance parcourue par la voiture. Raccordez toujours le circuit de détection de vitesse de la voiture ou le générateur d'impulsions de vitesse ND-PG1, vendu séparément. Sans cette connexion, le risque d'erreur d'affichage de la position augmente.

AVERTISSEMENT : UNE CONNEXION INAPPROPRIÉE RISQUE D'ENTRAÎNER DES DOMMAGES SÉRIEUX OU DES BLESSURES DUES À UN CHOC ÉLECTRIQUE, DES INTERFÉRENCES AVEC LE FONCTIONNEMENT DU SYSTÈME DE FREINAGE ANTIBLOCAGE DU VÉHICULE, AVEC LA TRANSMISSION AUTOMATIQUE ET AVEC LES INDICATIONS DU COMPTEUR DE VITESSE.

Vert clair

Utilisé pour détecter l'état ON/OFF du frein à main. Ce conducteur doit être raccordé sur l'alimentation du contacteur de frein à main. Si cette connexion est omise ou mal faite, certaines fonctions du système de navigation ne seront pas utilisables.

Méthode de connexion

Immobilisez le fil d'alimentation du contacteur de frein à main.

Serrez fermement avec une pince à mâchoires pointues.

Côté alimentation

Côté masse

Contacteur de frein à main

Remarque :

Les câbles de ce produit et ceux d'autres produits peuvent ne pas être de la même couleur bien qu'ils remplissent la même fonction. Pour relier ce produit à un autre produit, utilisez le manuel d'installation de chacun et effectuez les raccordements en ne tenant compte que de la fonction de chaque câble.

Noir, Orange/blanc, Rouge, Jaune

Cf. page 11.

Jaune/noir

Au cas où l'unité de navigation automobile est combinée à un autoradio Pioneer, si celui-ci possède des fils jaune/noir, effectuez le branchement sur ces fils. De cette façon, quand le guidage sonore est en service et lors d'une commande vocale, le son de l'autoradio est automatiquement atténué et le volume sonore est réduit.

Violet/blanc (entrée de signal de marche arrière)

Cette connexion est effectuée pour que le système de navigation puisse détecter si le véhicule avance ou recule. Raccordez le cordon pourpre/blanc sur le cordon dont la tension change quand le levier de vitesses est mis en marche arrière [R]. Raccordez toujours au conducteur primaire du feu de recul. S'il n'est pas correctement connecté, le capteur peut ne pas bien détecter les mouvements de marche avant/arrière de votre véhicule, la position de ce véhicule détectée par le capteur risque par conséquent de différer de la position effective.

Remarque : si vous utilisez le générateur d'impulsions de vitesse ND-PG1 (vendu séparément), veillez à effectuer le branchement.

Méthode de connexion

Immobilisez le conducteur du feu de recul.

Serrez fermement avec une pince à mâchoires pointues.

Résistance de fusible

Vérifiez la position du feu de recul de tout véhicule (celui qui s'allume quand le levier de vitesses est mis en marche arrière [R]) et localisez le conducteur du feu de recul dans le coffre.

Conducteur du feu de recul.

Branchement du cordon d'alimentation (2)

Ce produit

Cordon d'alimentation

Remarque : Pour remplacer un fusible, utilisez-en un neuf ayant l'ampérage indiqué sur le porte-fusible.

Porte-fusible (7,5 A)

Résistance de fusible

Résistance de fusible

Jaune/noir, Violet/blanc, Rose, Vert clair

Remarque :

Les câbles de ce produit et ceux d'autres produits peuvent fort bien ne pas être de la même valeur bien qu'ils remplissent la même fonction. Pour relier ce produit à un autre produit, utilisez le manuel d'installation de chacun et effectuez les raccordements en ne tenant compte que de la fonction de chaque câble.

Noir

À la carrosserie (partie métallique) du véhicule. Pour éviter que le système de navigation ne soit perturbé par des parasites électromagnétiques, raccordez le fil près de l'unité principale.

Remarque : Les conducteurs jaune, rouge et orange/blanc doivent être raccordés sur le côté opposé des bornes du boîtier à fusibles provenant de la batterie.

Jaune

À la borne toujours sous tension, quelle que soit la position de la clé de contact.

Rouge

À la borne électrique, contrôle par la position ON/OFF de la clé de contact (courant continu 12 V).

Ne raccordez pas ce fil sur les bornes continuellement sous tension. S'il est branché sur ces bornes, la batterie va se décharger.

Orange/Blanc

Cf. pages 9-11.

Attention

• Pioneer déconseille d'installer ou d'entretenir vous-même votre unité de navigation DVD car ces travaux comportent des risques d'électrocution et d'autres dangers. Confiez l'installation et l'entretien à un personnel de service Pioneer qualifié.
• N'installez jamais l'unité dans un endroit où:
• elle pourrait blesser le conducteur ou les passagers en cas d'arrêt brusque;
• elle pourrait: gérer les mouvements du conducteur, comme sur le plancher devant son siège.
• Avant d'y forer des trous, assurez-vous que rien ne se trouve derrière la planche de bord ou une cloison. Veill les circuits de freinage ou les câbles d'alimentation.
• À l'emploi de vis, faites attention à un contact éventuel avec un conducteur électrique. Des vibrations pourraient endommager les fils et provoquer un court-circuit ou d'autres dégâts sur le véhicule.
• Pour que l'installation soit correcte, utilisez les pièces fournies de la manière spécifiée. L'emploi de pièces différentes peut endommager les composants intérieurs de l'unité ou, en se détachant, provoquer la chute de l'unité.
• Une situation très dangereuse pourrait se présenter si le câble d'antenne GPS ou le fil du microphone venait à s'enrouler autour de la colonne de direction ou du levier de vitesses. Veillez à installer l'appareil de telle sorte que rien ne fasse obstacle à la conduite. Assurez-vous qu'aucun fil ou conducteur n'est coincé dans une porte ou le mécanisme de coulissement d'un siège, car ceci pourrait provoquer un court-circuit.
• Vérifiez le bon fonctionnement des autres équipements du véhicule après l'installation de l'unité de navigation DVD.

Pour protéger le système de navigation contre les parasites électromagnétiques

• Pour éviter tout parasite, placez les éléments suivants le plus loin possible de l'unité principale de l'unité de navigation DVD, d'autres cables ou cordons :
• Antenne TV et cordon d'antenne
• Antenne FM, PO/GO et son cordon
• Antenne GPS et son cordon

Placez également chaque cordon d'antenne le plus loin possible des autres cordons d'antenne. Ne les reliez pas ensemble, ne les assemblez pas et ne les croisez pas. Ces parasites augmenteraient l'erreur d'affichage de la position du véhicule.

Avant un branchement définitif

• Consultez le concessionnaire le plus proche si l'installation nécessite le perçage de trous ou toute autre modification du véhicule.
• Avant de finaliser l'installation de l'appareil, connectez temporairement le câblage en vous assurant que tout est correctement connecté et que l'appareil et le système fonctionnent correctement.

Avant d'employer le ruban adhésif

• Afin de fixer le ruban adhésif, assurez-vous que l'endroit n'est ni humide ni souillé par de la poussière ou de l'huile, etc.

Remarques sur l'installation

• N'installez pas l'unité principale à un endroit où elle serait soumise à une forte température ou à l'humidité, tel que:
• Près d'une bouche de chauffage du véhicule.
• En plein soleil, comme sur le dessus de la planche de bord ou de la lunette arrière.
• Evitez an endroit où l'unité peut être mouillée par la pluie, comme pres d'une porte.
• La résistance de l'installation dépend du modele du vehicule et de la position de l'installation. Choisissez un endroit où l'unité principale pourra être solidement fixée et installez-la convenablement. Si elle n'est pas fermement immobilisée, l'erreur d'affichage de la position du vehicule augmentera.
• N'installez pas l'unité principale sur le couvercle du puits de rechange ou tout autre endroit soumis à des vibrations.
• Si l'unité principale est installée sous un siège avant, assurez-vous qu'elle ne fait pas obstacle au coulissement du siège et qu'elle ne soit pas déplacée par les pieds des passagers arrière.
• N'installez pas vous pourriez poser des bagages. Des chocs mécaniques puissants subis par l'unité principale augmenteraient l'erreur d'affichage de la position du véhicule.
• Évitez d'installer elle gênerait l'accès au pneu de rechange, au cric, à des outils, etc. Assurez-vous qu'un disque ou une carte PC puisse être inséré dans l'unité, une fois celle-ci installée.
• L'inclinaison éventuelle de la surface d'installation de l'unité principale ne doit pas dépasser +30 degrés à -15 degrés (à moins de cinq degrés vers la gauche ou vers la droite du sens de déplacement de votre véhicule) ; faute de quoi l'erreur d'affichage de la position du véhicule augmenterait.

• N'installez pas l'unité principale verticalement car elle ne fonctionnerait pas correctement.

Pieces fournies

Unité principale

Vis

Support

clés d'extraction (2 pièces)

Bague en caoutchouc

Vis de serrage

(5 × 6 mm)

(4 pieces)

Vis à tête plate

(5 × 6 mm)

(4 pieces)

Cadre

Attention

• Effectuez l'installation erpendiculairement ou parallèlement au sens de déplacement du véhicule. N'effectuez pas d'installation en diagonale par rapport au sens de déplacement du véhicule, sinon la position actuelle ne s'affichera pas correctement.
• Si vous installez avec les côt arallè u véhicule, basculez le levier du sens d'installation et fixez la vis de verrouillage sur le côté “↔”, sinon le capteur G monté dans l'unité de navigation DVD ne fonctionnera pas correctement.

Si vous installez avec les côtés gauche et droit de l'unité de navigation DVD parallèlement au sens de déplacement de votre véhicule

Si vous installez l'unité de navigation DVD avec ses côtés gauche et droit parallèles éhicule, retirez la vis de verrouillage située sous l'unité de navigation DVD et basculez le Puis changez la position de montage de la vis du côté “←” au côté “↑”. Si la vis est fixée au côté “←→”, le capteur G monté dans l'unité de navigation DVD ne fonctionnera pas correctement.

Montage DIN avant/arrière

Cet appareil peut être monté aisément, soit par le procédé de montage avant DIN (normal), soit par le procédé de montage arrière DIN, en utilisant les orifices de vis sur les côtés du châssis de l'appareil. Pour les détails, veuillez vous référer aux méthodes de montage illustrées qui suivent.

Installation avec une bague en caoutchouc

Tableau de bord

Après avoir introduit le support dans le tableau de bord, sélectionnez les languettes appropriées en fonction de l'épaisseur du matériau du tableau de bord et courbez-les.

Assurez le maintien aussi solidement que possible en utilisant les languettes inférieures et supérieures. Cela fait, courbez les languettes à 90 degrés.

Dépose de l'unité

Tirez pour enlever le cadre. (Pour remettre le cadre en place, dirigez le côté avec la rainure vers le bas.)

Insérez les clés d'extraction fournies dans l'unité, comme indiqué dans la figure, jusqu'à ce qu'elles s'enclenchent en position. En maintenant ces clés pressées contre les côtés de l'unité, retirez l'unité.

Installation en utilisant les trous de vis sur les côtés de l'appareil

Fixation de l'appareil au support pour le montage installé par le constructeur.

Choisir la position pour laquelle les orifices de vis du support et ceux de l'appareil principal sont alignés (correspondent) et serrer les vis sur 2 endroits de chaque côté. Utiliser l'une des vis de serrage (5×6 mm) ou les vis à tête plate (5×6 mm), selon la forme des trous de vis sur le support.

Support pour le montage

Attention

• Ne coupez pas le câble de l'antenne GPS et n'utilisez pas de prolongateur pour l'allonger, car une telle modification pourrait provoquer un court-circuit.

Remarques sur l'installation

• L'antenne doit être installée sur une surface plane où les ondes radio sont le moins possible bloquées. Les ondes radio ne peuvent pas être captées correctement par l'antenne si la réception des satellites est gênée. Une installation sur le toit ou sur le capot du coffre est conseillée pour assurer une bonne réception.

• Si vous installez l'antenne GPS à l'intérieur du véhicule, utilisez la plaque métallique fournie avec le système. La sensibilité de réception sera faible si elle n'est pas utilisée.
• Ne coupez pas la plaque métallique car la sensibilité de l'antenne GPS en serait réduite.
• Ne tirez pas sur le câble lorsque vous déplacez l'antenne GPS, car il pourrait s'arracher du fait qu'un aimant très puissant est fixé sur l'antenne.
• L'antenne GPS s'installe grâce à un aimant. Veillez à ne pas griffer la carrosserie lors de son installation.
• Si l'antenne GPS est installée hors du véhicule, posez-la à l'intérieur lors d'un lavage automatique ; faute de quoi elle pourrait griffer la carrosserie.
• Pour ne pas réduire ses performances, ne peignez pas l'antenne GPS.

Pièces fournies

Antenne GPS

Plaque métallique

Serre-fils (5 pièces)

Coussinétanche

Installation de l'antenne dans le véhicule (sur planche de bord ou lunette arrière)

Fixez la plaque métallique sur une surface aussi plate que possible, où l'antenne GPS sera dirigée vers une vitre. Posez l'antenne GPS sur la plaque métallique. (L'antenne GPS est immobilisée par son propre aimant.)

Remarque :

• Lors de la fixation de la plaque métallique, ne la coupez pas en petits morceaux.
• Certains modèles de voiture ont des vitres qui ne laissent pas passer les signaux des satellites GPS. Dans ce cas, installez l'antenne GPS à l'extérieur du véhicule.

Installation de l'antenne à l'extérieur du véhicule (sur la carrosserie)

Posez l'antenne GPS sur une surface aussi plate que possible, telle que le toit ou le capot du coffre. (L'antenne GPS est immobilisée par son propre aimant.)

Cheminement du fil par l'intérieur du coffre

Coussinétanche

Assurez-vous que le coussin étanche soit en contact avec le dessus du joint caoutchouté.

Effectuez une boucle en U avec le câble à l'extérieur du joint caoutchouté pour éviter une infiltration d'eau dans l'habitacle.

Pièces fournies

Télécommande

(2 pieces)

Pile alcaline

(UM-4, AAA, LR03, 1,5 V)

Support

Retirez le capot du logement des piles et insérez deux piles alcalines (UM-4, AAA, LR03, 1,5 V). Pour plus de détails, voir "Manuel de matériel".

Attention

• Veillez à insérer les piles dans la bonne position, comme illustré par les signes + et - sur le schéma.
• neuves et des piles anciennes.
• de types différents. ATTENTION : des piles de taille identique peuvent avoir des tensions différentes.
• Retirez les piles si vous n'utilisez pas le boîtier de télécommande pendant une période prolongée.
• En cas de suintement des piles, éliminez le liquide ou les dépôts dans le logement des piles avant d'en installer de nouvelles.
• Les piles fournies ne sont pas rechargeables. L'emploi de piles alcalines est recommandé.
• Lorsque vous éliminez des piles usées, veuillez respecter les règles édictées par les institutions publiques responsables de l'environnement applicables dans votre pays ou votre région.

Remarques sur le maniement de la télécommande

• Protégez toujours la télécommande contre les rayons directs du soleil et les fortes températures. Si elle est laissée pendant longtemps en plein soleil ou dans un endroit très chaud, elle risque d'être déformée, décolorée ou de mal fonctionner.
• Remplacez les piles quand les performances de la télécommande diminuent.

En cas d'installation avec bande adhésive double face

Fixez le support à l'aide de la (large) incluse dans le nécessaire.

Remarques sur l'installation

• Installez et orientez le microphone à un endroit où il pourrait capter la voix de la personne qui commande le système par la voix.

Pièces fournies

Microphone

Attache du microphone

Bande adhésive double face (petite)

Serre-fils (5 pièces)

2. Fixez l'attache du microphone sur le pare-soleil.

Le pare-soleil étant relevé, f . (Le taux de reconnaissance vocale diminue quand le pare-soleil est abaissé.)

2. Fixez l'attache du microphone sur la colonne de direction.

Install 'arrière de la colonne de direction.

Serrez les fils. À utiliser pour fixer le fil conducteur aux endroits nécessaires dans le véhicule.

Attention

• Une situation très dangereuse pourrait se présenter si le fil du microphone venait à s'enrouler autour de la colonne de direction ou du levier de vitesses. Veillez à cheminer le fil de manière qu'il ne fasse pas obstacle à la conduite.

1. Branchement de la batterie.

Vérifiez une nouvelle fois que toutes les connexions ont été bien faites et que l'unité est correctement installée. Remontez tous les composants du véhicule qui ont été déposés, puis rebranchez le câble négatif (-) sur la borne négative (-) de la batterie.

3. Appuyez sur la touche de réinitialisation de l'unité principale.

À l'aide de la pointe d'un stylo-bille par exemple, a

4. Configurez le système de navigation automobile.

Consultez le "Manuel de fonctionnement" pour la configuration de votr

Tous droits de reproduction et de traduction réservés.
