| Produkttyp | Autoradio mit GPS-Navigation und DVD-Player |
| Marke | PIONEER |
| Modell | AVIC-9DVD-2 |
| Versorgungsspannung | 12 V DC (Masse negativ) |
| Sicherung | 7,5 A |
| Abmessungen (B x H x T) | 178 x 50 x 160 mm (Schätzung) |
| Gewicht | Ca. 1,5 kg (Schätzung) |
| Hauptfunktionen | GPS-Navigation, DVD-Player, FM/AM-Radioempfang, Sprachsteuerung, Rückfahrkameraeingang, Kompatibilität mit Pioneer-Autoradios |
| Mitgeliefertes Zubehör | GPS-Antenne mit Magnet, Fernbedienung (Batterien enthalten), Mikrofon, Strom- und Anschlusskabel, Montagehalterungen, Rahmen, Ausbauwerkzeuge |
| Montageart | DIN vorne/hinten |
| GPS-Antenne | Innen (auf Metallplatte) oder außen (auf Karosserie), Befestigung durch Magnet |
| Mikrofon | Extern, Installation an Sonnenblende oder Lenksäule |
| Sicherheitshinweise | Nicht während der Fahrt verwenden, professionelle Installation empfohlen, Kurzschlüsse vermeiden |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen, keine Flüssigkeiten oder Scheuermittel verwenden |
| Ersatzteile und Reparierbarkeit | Kontaktieren Sie ein autorisiertes Pioneer-Servicecenter für Reparaturen |
| Allgemeine Informationen | Bedienungs- und Installationsanleitung enthalten, kompatibel mit Pioneer-Audiosystemen |
Häufig gestellte Fragen - AVIC-9DVD-2 PIONEER
Benutzerfragen zu AVIC-9DVD-2 PIONEER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch AVIC-9DVD-2 - PIONEER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AVIC-9DVD-2 von der Marke PIONEER.
BEDIENUNGSANLEITUNG AVIC-9DVD-2 PIONEER
Dieses Produkt entspricht den neuen kabelfarben.

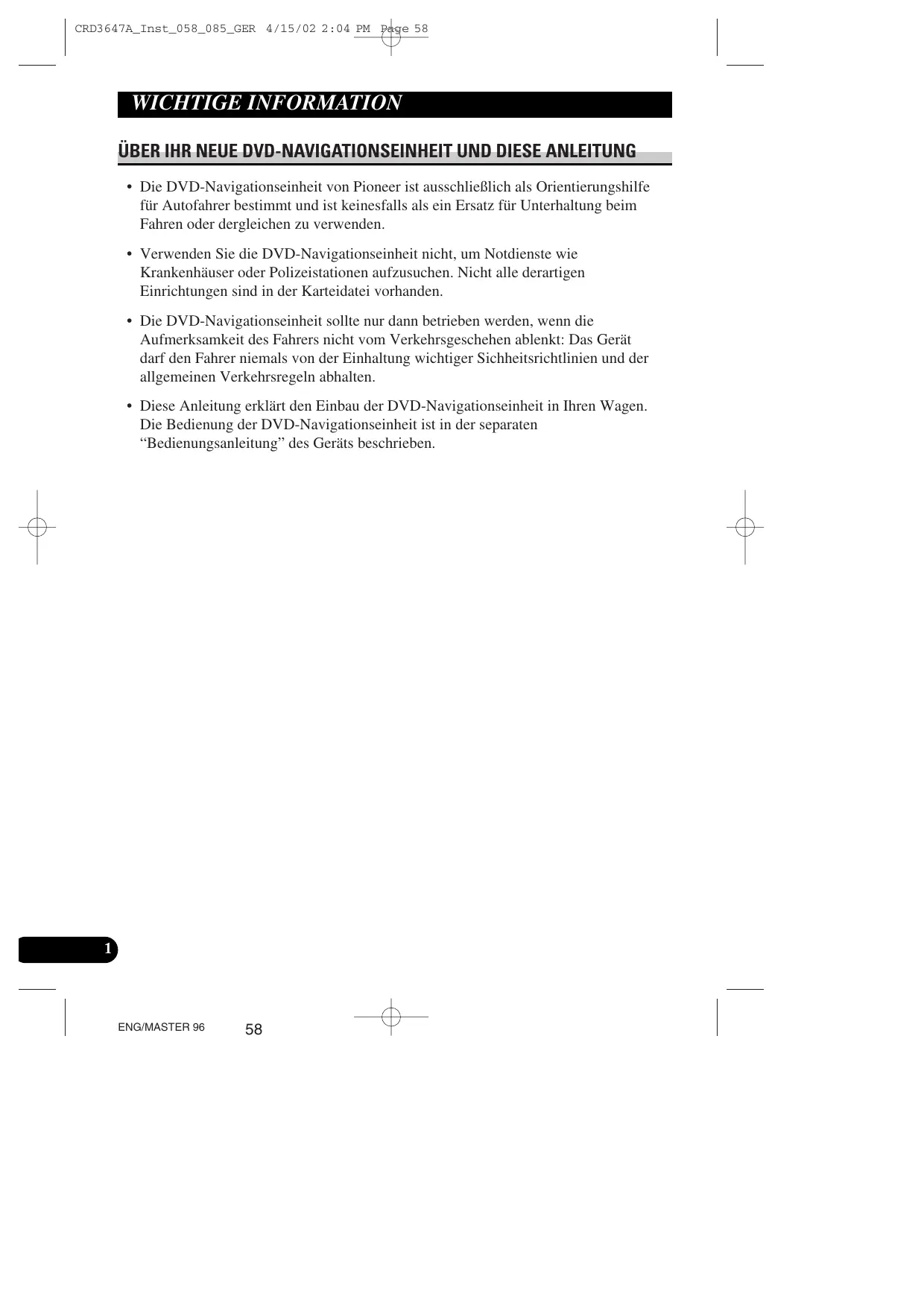

ÜBER IHR NEUE DVD-NAVIGATIONSEINHEIT UND DIESE ANLEITUNG
- Die DVD-Navigationseinheit von Pioneer ist ausschließlich als Orientierungshilfe für Autofahrer bestimmt und ist keinesfalls als ein Ersatz für Unterhaltung beim Fahren oder dergleichen zu verwenden.
- Verwenden Sie die DVD-Navigationseinheit nicht, um Notdienste wie Krankenhäuser oder Polizeistationen aufzusuchen. Nicht alle derartigen Einrichtungen sind in der Karteidatei vorhanden.
- Die DVD-Navigationseinheit sollte nur dann betrieben werden, wenn die Aufmerksamkeit des Fahrers nicht vom Verkehrsgeschehen ablenkt: Das Gerät darf den Fahrer niemals von der Einhaltung wichtiger Sichheitsrichtlinien und der allgemeinen Verkehrsgregeln abhalten.
- These Anleitung erklär den Einbau der DVD-Navigationseinheit in ihren Wagen. Die Bedienung der DVD-Navigationseinheit ist in der separaten "Bedienungsanleitung" des Geräts beschrieben.
WICHTIGE SICHERHEITSHINWEISE ....3
BITTE LESEN SIE DIESE ANLEITUNG
ZUM EINBAU DER DVD
NAVIGATIONSEINHEIT
AUFMERKSAM DURCH UND
BEWAHREN SIE DIE ANLEITUNG FÜR
SPÄTERES NACHSCHLAGEN AUF .... 3
Anschluß des Geräts 4
VORSICHTSMASSNAHMEN 4
Vor dem Einbau des Geräts
Zur Vermeidung von Schaden
Mitgelieferte Teile
Anschluß des Geräts 6
- Anschluß an die Anzeige mit 20poligem RGB-Eingang (AVIC-8DVDII)
Anschluß an die Anzeige mit 26poligem RGB-Eingang (AVH-P6400CD, AVH-P6400R, usw.) - Anschluß an die Anzeige mit 20poligem RGB-Eingang (AVIC-9DVDII)
Anschluß des Stromkabels (1) 9
Anschluß des Stromkabels (2) 11
Einbau 12
VORSICHTSMASSNAHMEN 12
Zur Vermeidung elektromagnetischen Rauschens 13
Vor Einbau und Befestigung 13
Vor der Verwendung des Klebebands 13
Einbau der Navigationseinheit 14
- Hinweise zum Einbau
Mitgelieferte Teile
VORSICHTSMASSNAHMEM - Bei parallelem Einbau der DVD-Navigationseinheit zur Fahrtrichtung des Fahrzeugs
DIN-Vorder-/Rückmontage 17
DIN-Vordermontage 17
- Einbau mit der Gummibuchse
Ausbau这意味着 Geräts
DIN-Rückmontage 18
- Einbau unter Verwendung der Gewindebohrungen an der Seite dieser Produktis
Einbau der GPS-Antenne 19
VORSICHTSMASSNAHMEN
- Hinweise zur Befestigung
Mitgelieferte Teile
Einbau der Antenne im Fahrzeuginnenraum (auf dem Armaturen Brett oder der Hutablage)
- Einbau der Antenne außen am Fahrzeug (an der Karosserie)
Einbau der Fernbedienung 22
Mitgelieferte Teile
- Einlagen der Batterien
VORSICHTSMASSNAHMEM
- Hinweise zur Handhabung der Fernbedienung
- Befestigung der Fernbedienung mit doppelseitigen Klebstreifen
Einbau des Mikrofons 24
- Hinweise zum Einbau
Mitgelieferte Teile - Befestigung des Mikrofons an der Sonnenblende
- Befestigung des Mikrofons an der Lenksäule
VORSICHTSMASSNAHMEN
Nach dem Einbau des Geräts 27
BITTE LESEN SIE DIESE ANLEITUNG ZUM EINBAU DER DVD-NAVIGATIONSEINHEIT AUFMERKSAM DURCH UND BEWAHREN SIE DIE ANLEITUNG FÜR SPÄTERES NACHSCHLAGEN Auf
1.itte lessen Sie diese Anleitung vor dem Einbau der DVD-Navigationseinheit aufmerksam durch.
2. Bewahren Sie die Anleitung für späteres Nachschlagen auf.
3. Beachten Sie alle Warnungen in dieser Anleitung, und folgen Sie den hier gegebenen Anweisungen genauestens.
4. Dieses Gerät ist ausschließlich als Orientierungshilfe für Autofahrer bestimmt und ist keinesfalls als ein Ersatz für Aufmerksamkeit und Vorsicht beim Fahren oder dergleichen zu verwenden. Die DVD-Navigationseinheit solle nur dann betrieben werden, wenn sie die Aufmerksamkeit des Fahrers nicht vom Verkehrsgeschehen ablenkt: Das Gerätarf den Fahrer niemals von der Einhaltung wichtiger Sicherheitsrichtlinien und den allgemeinen Verkehrsregeln abhalten.
5. Es kann mitunter vorkommen, daß die DVD-Navigationseinheit die Position des Fahrzeugs, die Entfernung der auf dem Bildschirm angezeigten Objekte und die Kompaßrichtung nicht korrekt anziegt. Darüber hinaus Funktioniert das System nur innerhalb bestimmter Grenzen und erkennt z.B. keine Einbahnstraße, vorübergehende Verkehrsbeschrankungen oder potentiell gefährliche Streckenabschnittte. Beurteilen Sie die Verkehrssituation unter Beachtung der herrschenden Bedingungen immer selbst.
6. Zubehor im Innenraum des Fahrzeugs sollte die Aufmerksamkeit des Fahrers niemals vom Verkehrsgeschehen ablenken, und das gleiche gilt auch für die DVD-Navigationseinheit. Falls Schwierigkeiten hinsichtlich der Bedienung des Geräts auftreten oder das angezeigte Bild schlecht erkennbar ist, sollen den weitere Einstellungen erst nach dem sicheren Parken des Fahrzeugs vorgenommen werden.
7. Versuchen Sie niemals, die DVD-Navigationseinheit eigenhändig einzubauen oder zu warten. Der Einbau oder die Wartung der DVD-Navigationseinheit durch ungeschulte Personen, die im Umgang mit elektronischer Ausrüstung und Fahrzeugzubehör keine Erfahrung haben, setzt den Fahrer der Gefahr elektrischer Schläge und anderer Verletzungen aus.
8. Beachten Sieitte, beim Fahren stets den Sicherheitsgurt anzulegen. Nicht korrekt angeschnalte Insassen sind bei einem Unfall einer wesentlich hohenen Verletzungsgefahr ausgesetzt.
VORSICHTSMASSNAHMSN
- Pioneer rät nachdrücklich davon ab, die DVD-Navigationseinheit eigenhändig einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Navigationsgeräts sind deshalb dem autorisierten Kundendienst-Fachpersonal zu überlassen.
- Alle Kabel mit Kabelklemmen oder Isolierband befestigen. Es dürfen keine offenliegenden Drähte vorhanden sein.
- Kein Loch in den Motorraum bohren, um das gelbe Kabel des Geräts an die Fahrzeugbatterie anzuschreiben: Die Kabelisolierung kann am Übergangspunkt vom Fahrgastrum zum Motorraum durch die Vibration des Motors beschädigt werden. Darauf achten, das Kabel in thism Bereich besonderss gut zu befestigen.
- Es ist äußert gefährlich, die GPS-Antennenleitung oder das Mikrofonkabel um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf auf achten, daß das Gerät den Fahrer nicht behindiert.
- Vergewissern Sie sich, daß die Kabel keine beweglichen Teile des Fahrzeugs, wie z.B. Gangschalthebel, Handbremse oder Sitzverstellmechanismus, berühren.
- Die Kabel niemals in Bereichen verlegen, an denen sie hohen Temperaturen ausgesetzt sind: Ein Erhitzen der Isolierung kann zur Beschädigung der Kabel führen und einen Kurzschluß verursachen.
- Das Kabel der GPS-Antenne nicht abschreiben, um es zu kürzen, oder mit einem Verlängerungskabel verlangern, da beides zu einem Kurzschluß oder einer Fehlfunktion führen kann.
- Kabel sollenn grundsätzlich nicht gekürzt werden. Andernfalls Funktioniert die Schutzschaltung eventuell nicht ordnungsgemäß.
- Niemals durch Aufschneiden der Isolierung des Betriebsstromkabels der DVD-Navigationseinheit und Anzapfen der Leitung Strom an andere elektronische Geräte ableiten. Derartige Eingriffe führen zum Überschreiben den Stromkapazität und Überhitzen des Kabels.
- Unsachgemäß Einbau kann zum Erlöschen der Garantie des Fahrzeugherstellers führen.
- Beachten Sie alle Vorschriften und Sicherheitshinweise des Kfz-Herstellers, insbesondere Vorschriften zu Alarmanlage, Wegfahrssperren und Airbag!
Vor dem Einbau des Geräts
- Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder Bus die Batteriespannung.
- Um Kurzschlüsse im elektrischen System zu verhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel (-) abzutrennen.

Zur Vermeidung von Schäden
- Beim Abziehen eines Steckers stets am Stecker ziehen, niemals am Kabel. Andernfalls kann das Kabel aus dem Stecker Herausgezogen werden.
- Wenn these Gerät in einem Auto eingebaut wird, das auf dem Zündschalter keine ACC (Zubehör)-Position hat, sollte die rote Leitung des Geräts an eine Klemme angeschlossen werden, die mit der ON/OFF-Funktion des Zündschalters gekoppelt ist. Andernfalls kann die Autobatterie entleert werden, wenn Sie mehrere Stunden von dem Fahrzeug weg sind.
Um einen Kurzschluß zu vermeiden, abgetrennte Kabel mit Isolierband umwickeln.

ACC-Stellung

Keine ACC-Stellung
Mitgelieferte Teile

Stromkabel


Kabelsteckverbindung
Zwischenkabel (nur AVIC-8DVDII)

26poliges RGB-Kabel (nur AVIC-9DVDII)

Anschluß an die Anzeige mit 20poligem RGB-Eingang (AVIC-8DVDII)
Anschluß an die Anzeige mit 26poligem RGB-Eingang (AVH-P6400CD, AVH-P6400R, usw.)


Anschluß des Stromkabels (1)
Kabel der Geschwindigkeit-Erkennungsschaltung (Speed Pulse)
Einspritzungs- Steuercomputer des Fahrzeugs
Kabelsteckverbindung
Anschlußmethode

Das Verlängerungskabel und das Kabel der Geschwindigkeit-Erkennungsschaltung (Speed Pulse) durch these Losch führen.

Mit einer Nadelzange fest zugommen.


Die Abdeckung schlieben.
Hinweis: Die Position der Geschwindigkeits-Erkennungsschaltung (Speed Pulse) hangt vom Fahrzeug ab. Einzelheiten entnehmer Sie den entsprchenden Pioneer-Unterlagen. Wenn Verbindungen für in diesen Unterlagen nicht beschriebene Modelle oder solche mit besonderss schwierigen Verbindungen vorgenommen werden sollen, schreiben Sie den getrennt erhältlichen ND-PG1 Geschwindigkeits-Pulsgenerator an die rosa Leitung an.
Hinweis: Die Position des Handbremsschalters hängt vom Fahrzeugmodell ab. Einzelheiten entnehmen Sie der technischen Dokumentation des Fahrzeugs oder erfragen Sie beim Handler.
Rosa (FAHRZEUGGESCHWINDIGKEITS-SIGNALEINGANG)
Durch diesen Anschluß erkennt das Navigationsystem die Länge der Fahrtstrecke. Die Geschwindigkeit-Erkennungsschaltung (Speed Pulse) des Wagens oder den als Sonderzubehör erhältlichen Geschwindigkeit-Impulsgenerator ND-PG1 unbedingt anschließen. Andernfalls kann es zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige kommt.
WARNING: WENN DIE VERBINDUNG NICT RICHTIG HERGESTELLT WURDE, KANN DIEZ ZU ERNSTHAFTEN SCHÄDEN ODER VERLETZUNGEN INKLUSIVE STROMSCHLAGEN UND INTERFERENZEN MIT DEM ANTIBLOCKIERSYSTEM DES FAHRZEUGS, DEM AUTOMATIKGETRIEBE UND DER GESCHWINDIGKEITSANZEIGE FÜRHEN.
Hellgrün
Dieser Anschluß dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsschalters anzuschreiben. Wird dieser Anschluß falsch ausgeführrt oder ausgelassen, sind bestimmte Funktionen des Navigationssystems nicht betriebsfähig.
Anschlußmethode

Die Stromversorgung des Handbremsschalters anklemen.


Fest mit einer Nadelzange einkommen.
Stromversorgungssitee
Masseseite

Handbremsschalter

Hinweis:
Kabel these Geräts und die anderer Produkte können verschiedene Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß these Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.

Schwarz, orange/weiß, rot, gelb
SieheSeite11.
Gelb/schwarz
Falls das Navigationsgerät mit einer Pioneer-Autostereoanlage kombiniert werden soll und die Stereoanlage über ein gelb/schwarzes Kabel zur Stummschaltung verfügt, an diese Kabel anschlieben. Hierdurch wird die Lautstärke der Stereoanlage automatisch reduziert, wenn das Navigationssystem eine Wegweiserdurchsage ausgibt, oder wenn das System sprachgesteuert wird.
Violett/weiB
(RUCKWARTSGANG-SIGNALEINGANG)
Über diesen Anschluß erkennt das Navigationsystem, ob der Wagen vorwärts oder rückwärts führt. Die violett/weiße Leitung an die Leitung anklemmen, deren Spannung sich ändert, wenn der Schalthebel auf Rückwärts gestellt wird. Das Kabel stets an die Hauptleitung der Rückfahrleuche anschlieben. Wenn der Sensor nicht richtig angeschlossen ist, erkenn er nicht genau, ob Ihr Fahrzeug vorwärts oder ruckwärts fahr. Daher kann die Position Ihres Fahrzeugs, die der Sensor ermittelt, von der tatsächlichen Position abweichen.
Hinweis: Bei Verwendung des Geschwindigkeit-Impulsgenerators ND-PG1 (separatehaltlich) muß diese Leitung angeschlossen werden. Sic
Anschlußmethode

Das Kabel der
Rückfahrleuche einkommen.

Mit einer Nadelzange fest zuklemen.
Kabel der
Rückfahrleuche.

Die Position der Rückfahrleuche des Wagens (die aufleuchtet, wenn mit dem Schalthebel der Rückwärtsgang [R] eingelegt wird) überprüfen und das Kabel der Rückfahrleuche im Kofferraum zum Anschluß nutzen.
Anschluß des Stromkabels (2)

Dieses Gerät
Hinweis:
Kabel these Produkte und die anderer Produkte konnen unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß these Produkte an ein anderes Gerät unter Bezugnahme auf die mit beiden Produkten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.
Stromkabel
Schwarz
An Fahrzeugkarosserie (Metall) anschließen. In der Höhe des Hauptgeräts verlegen, um zu vermeiden, daß elektromagnetisches Rauschen von der Fahrzeugkarosserie auf das Navigationssystem übertragen wird.
Hinweis: Beim Austauschen der Sicherung immer sicherstellen, daß eine Sicherung der richtigen Stärke entsprechend den Angaben am Sicherungshalter eingesetzt wird.
Hinweis: Das gelbe, rote und orange/weiße Kabel sollenn an der gegenüberliegenden Seite des Sicherungskasteneinschlüsse von der Batterie angeschlossen werden.

Sicherungshalter (7,5 A)
Gelb
An den Pol anschlieben, der ungeachtet der Zündschlüsselstellung ständig mit Strom versorgt wird.
Sicherungswiderstand
Rot
An die über den Zündschalter (ON/OFF) geschaltete Anschlußklemme anschließen (12 V Gleichspannung). Dieses Kabel nicht an Stromversorgungsklemmen anschließen, die ständig mit Strom versorgt werden. Andernfalls kann die Batterie entleert werden.
Sicherungswiderstand
Orange/weiB
An die Lichtschalterklemme anschreiben.
Gelb/schwarz, violett/weiß, rosa, hellgrün
SieheSeite9bis11.
VORSICHTSMASSNAHMSN
- Pioneer rät nachdrücklich davon ab, die DVD-Navigationseinheit selbst einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Navigationsgeräts sind deshalb dem autorisierten Kundendienst-Fachpersonal zu überlassen.
-
Für den Einbau des Geräts sind die folgenden Plätze unbedingt zu vermeiden:
-
Plätze, an denen das Gerät bei einem plötzlichen Bremsmanöver Fahrer oder Mitfahrer verletzen kann.
-
Plätze, an denen das Gerät den Fahrer bei der Steuerung des Wagens befindert, wie z.B. auf dem Boden vor dem Fahrersitz.
-
Vergewissern Sie sich vor dem Bohren von Löchern in Armaturenbrett oder sonstige Verkleidungen, daß sich dahinter keine Gegenstände befinden. Unbedingt darauf auf achten, keine Kraftstoffleitungen, Bremsleitungen oder Stromkabel zu beschädigen.
- Bei der Verwendung von Schrauben darauf auf achten, daß diese keine elektrischen Kabel berühren. Die Motorvibration kann zur Beschädigung der Isolierung von Kabeln führen und dadurch Kurzschlüsse oder sonstige Schäden am Fahrzeug verursachen.
- Um einen korrekten Einbau zu gewährleisten, sind die mitgelieferten Teile entsprechend der jeweiligen Anleitung zu verwenden. Die Verwendung nicht mitgelieferter Teile kann zur Beschädigung des Geräts führen. Darüber hin aus können sich diese Teile lösen und den vorschrifsmäßigen festen Sitz des Gerätes lok-kern, was zur Funktionsbeeinträchtigung und erhöhter Verletzungsgefahr bei Unfällen führt.
- Es ist äußert gefährlich, die GPS-Antennenleitung oder das Mikrofonkabel um die Lenksäule oder den Gangschaltebel zu wickeln. Beim Einbau unbedingt darauf auf achten, daß das Gerät den Fahrer nicht behindiert.
- Vergewissern Sie sich, daß sich die Kabel nicht in der Tür oder im Sitzverstell- mechanismus verfangen konnen und einen Kurzschluß auslösen.
- Vergewissern Sie sich nach dem Einbau der DVD-Navigationseinheit, daß alle anderen Vorrichtungen des Fahrzeugs ordnungsgemäß Funktionieren.
Zur Vermeidung elektromagnetischen Rauschens
-
Um Störeinfüsse zu vermeiden, sind die folgenden Bauteile so welt wie möglich von der Haupteinheit der DVD-Navigationseinheit, anderen Kabeln oder Leitungen zu installieren:
-
Fernsehantenne und Antennenkabel
- Radioantenna (UKW, MW/LW) und Antennenkabel
- GPS-Antenne und Antennenkabel
Außerdem ist jeder Antennenkabel so welt wie möglich von anderen Antennenkabeln zu verlegen. Antennenkabel nicht zusammenbinden, unterinander verbinden oder über Kreuz verlegen. Elektromagnetisches Rauschen kann zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige führen.
Vor Einbau und Befestigung
- Wenden Sie sich an ihren Fachhändler, wenn zum Einbau des Geräts Löscher gebohr oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.
- Schlieben Sie vor dem Einbau die Leitungen vorübergehend an und stellen Sie safer, daß alles richtig angeschlossen ist und das Gerät und das System einwandfrei arbeiten.
Vor der Verwendung des Klebebands
- Vor dem Anbringen von Klebeband vergewissern, daß die Klebefläche frei von Feuchtigkeit, Staub, Schmutz, Öl usw. ist.
Hinweise zum Einbau
-
Die Navigationseinheit nicht an Plätzen einbauen, an denen sie hohen Temperaturen oder hoher Luftfeuchtigkeit ausgesetzt ist, wie z.B.:
-
In der Nähe einer Heizvorrichtung
- Plätze mit direkter Sonnenbestrahlung, wie z.B. auf dem Armaturenbrett oder der Hutablage
- Plätze, die Regenspritzern ausgesetzt sind, wie z.B. in Tūrnahe
Die Einbaustabilität hangt vom Fahrzeugmodell und dem Einbauplatz ab.
Einen Einbauplatz wahlen, an dem das Hauptgerät fest und safer installiert werden kann und das Gerät Dort einbauen. Eine unzureichende Befestigung des Hauptgeräts kann zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige führen.
- Die Navigationseinheit nicht auf der Abdeckfläche über dem Ersatzreifen oder an sonstigen Plätzen, die Vibrationen ausgesetzt sind, einbauen.
- Vergewissern Sie sich beim Einbau der Navigationseinheit unter einem Vordersitz, daß sie den Sitzverstellmechanismus nicht befindert.
- Das Gerät nicht an einem Platz einbauen, an dem Gepäck oder mitgeführte Lasten auf dem Gerät zu liegen kommt. Starke Stöbe gegen das Gerät können zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige führen.
- Das Gerät nicht an einem Platz einbauen, an dem es das Aus- oder Einlagen von Ersatzreifen, Wagenaheber, Werkzeug usw. befindert.
- Vergewissern Sie sich daß sich eine Disc oder PC-Karte am gewährten Einbauplatz herausnahmen laßt.
- Die Navigationseinheit auf einer ebenen Fläche einbauen, deren Neigungsgrad zwischen +30^ und -15^ (innerhalb von fünf Grad nach rechts oder links gesehen in Fahrrichtung des Fahrzeugs) liegen sollen. Eine schrägere Fläche kann zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige führen.

- Die Navigationseinheit nicht vertical einbauen. Der Einbau in dieser Stellung kann zu Funktionstörungen des Gerätes führen.

Mitgelieferte Teile

Navigationseinheit

Schraube

Halterung

Ausziehschlüssel (2 Stck.)

Gummibuchse

Verbindungsschraube
(5× 6mm) (4 Stck.)

Senkschraube
(5× 6mm) (4 Stck.)

Rahmen

VORSICHTSMASSNAHMEN
- DVD-Navigationseinheit so einbauen, daß die rechte und linke Seite der DVD-Navigationseinheit rechtwinklig oder parallel zur Fahrrichtung des Fahrzeugs stehen. Nicht quer zur Fahrrichtung des Fahrzeugs einbauen, da in diesen Fall die gegenüber Position nicht korrekt angezeigt wird.
- Wenn die linke und rechte Seite der DVD-Navigationseinheit parallel zur Fahrtrichtung des Fahrzeugs eingebaut werden, muß der Hebel für die Einbaurichtigung umgelegt und die Sicherungsschraube auf der “ ”-Seite befestigt werden, da andernfalls der G-Sensor der DVD-Navigationseinheit nicht korrekt Funktioniert.



Bei parallelen Einbau der DVD-Navigationseinheit zur Fahrrichtung des Fahrzeugs
Wenn die DVD-Navigationseinheit so eingebaut wird, daß linke und rechte Seite parallel zur Fahrrichtung des Fahrzeugs sind, die Sicherungsschraube unter der DVD-Navigationseinheit entfernen und den Hebelfür die Einbaurichtung umlegen. Anschließend die Schraube nicht auf der “←”-Seite, sondern auf der “↓”-Seite befestigen. Wenn die Schraube auf der “←”-Seite befestigt wird, Funktioniert der G-Sensor der DVD-Navigationseinheit nicht korrekt.
1. Sicherungsschraube am Hebel für die Einbaurichtung entfernen.
2. Hebel umlegen und Sicherungsschraube auf der “ ”-Seite befestigen.

DIN-Vorder-/Rückmontage
Dieses Gerät kann entweder von "vorne" (konventionelle DIN-Vordermontage) oder von "hinten" (DIN-Rückmontage unter Gebrauch der Gewindebohrungen an den Seiten des Chassis) richtig installiert werden. Einzelheiten entnehmen Sieitte den im folgenden dargestelltten Einbauverfahren.
DIN-Vordermontage
Einbau mit der Gummibuchse

Ausbau desses Geräts
Herausziehen, um den Rahmen abzunehmen. (Beim Wiederanbringen des Rahmens muß die Seite mit der Nut nach unten weisen.)


Einbau unter Verwendung der Gewindebohrungen an der Seite dieser Produkte
- Befestigen these Geräts an der Radiomontagehalterung.
Dieses Geräts und die Halterung so austrichen, daß die Gewindebohrungen zur Deckung gelangen, und Schrauben an 2 Stellen auf jeder Seite festziehen. Je nach Form der Gewindebohrungen in der Halterung Verbindungsschrauben (5× 6mm) oder Senkschrauben (5× 6mm) verwenden.



VORSICHTSMASSNAHMEN
- Das Kabel der GPS-Antenne nicht abschreiben, um es zu kürzen, oder mit einem Verlängerungskabel verlangern, da beides zu einem Kurzschluß führen kann.
Hinweise zur Befestigung
Die Antenna ist auf einer ebenen Fläche zu befestigen, die für Funkwellen gut zugänglich sein sollte.
Der Empfang der Signale durch die Antenne ist nur möglich, wenn die Signale vom SatellitCOMMEND nicht blockiert werden.
Für optimalen Empfang empfieht sich eine Befestigung auf dem Wagendach oder auf dem Kofferraumdeckel.

- Bei der Befestigung der GPS-Antenne im Fahrzeuginnenraum unbedingt das mitgelieferte Metallblech verwenden, da sich andernfalls keinGreater Empfang erzielen laßt.
- Das Metallblech nicht kleiner schneiden, da hierdurch die Empfangsempfindlichkeit der GPS-Antenne geschwacht wird.
- Beim Entfernen der GPS-Antenne darauf auf achten, nicht am Antennenkabel zu ziehen. Der an der Antenne angebrachte Magnet ist stark, so daß sich das Kabel hierdurch lösen kann.
- Die GPS-Antenne wird mit dem Magnet befestigt. Beim Anbringen der GPS-Antenne darauf auf achten, die Lackierung nicht zu verkratzen.
- Eine an der Außenseite des Wagens angebrachte GPS-Antenne ist vor dem Fahren durch eine Waschanlage abzunehmen und im Fahrzeuginnenraum zu verwahren. Andernfalls kann sich die Antenne beim Waschen losen und den Lack des Wagens verkratzen.
- Die GPS-Antenne nicht lackieren, um eine Minderung der Antennenleistung zu vermeiden.
Mitgelieferte Teile

GPS-Antenne

Metalblech

Kabelklemme (5 Stck.)

Wasserfestes Polster
Einbau der Antenne im Fahrzeuginnenraum (auf dem Armaturenbrett oder der Hutablage)
Das Metallblech auf einer möglichst ebenen Flächte befestigen, an der die GPS-Antenne nach außen gerichtet ist. Die GPS-Antenne auf dem Metallblech plazieren. (Die Befestigung erfolgt durch Magnethaftung.)

Hinweis:
- Beim Einbau des Metalblechs keine anderen Bauteile beschädigen.
- Einige Modèle verwenden Glas, das Signale von GPS-Satelliten nicht durchlaßt. Bei solchen Modellen die GPS-Antenne außen am Fahrzeug anbauen.
Einbau der Antenne außen am Fahrzeug (an der Karosserie)
Die GPS-Antenne auf einer möglichst ebenen Fläche anbringen, wie z.B. auf dem Dach oder dem Kofferraumdeckel. (Die Befestigung erfolgt durch Magnethaftung.)

Verlegend der Leitung vom Kofferraum in den Fahrzeuginnenraum

Wasserfestes Polster
Darauf achten, daß das wasserfeste Polster auf der Gummidichtung liegt.
Den Antennenleitungsabschnitt außerhalb der Gummidichtigung in einer U-formigen Schleife verlegen, um zu vermeiden, daß Regenwasser an der Leitung entlang fließ und in den den Fahrzeuginnenraum lauft.
Mitgelieferte Teile

Fernbedienung

(2 Stck.)
Alkalibatterien
(UM-4, AAA, LR03, 1,5 V)

Halterung

Doppelseitiger
Klebstreifen (groß)
Einlagen der Batterien
Batterieabdeckung entfern und zwei Alkalibatterien (UM-4, AAA, LR03, 1,5 V) einlagen. Weitere Informationen finden Sie im "Hardwarenanleitung".

VORSICHTSMASSNAHMEN
- Legen Sie die Batterien richtig herum ein (siehe + und - -Markierungen in der Abbildung).
- Neue Batterien nicht zusammen mit bereits gebrauchten Batterien einlagen.
- Unterschiedliche Batterietypen nicht zusammen einlagen. Selfbst Batterien der gleichen Höhe konnen Unterschiedliche Spannung haben.
- Wenn die Fernbedienung längerere Zeit nicht benutzt wird,nehmen Sie die Batterien hereaus.
- Bei Auslaufen der Batterien muß Batteriesäure und deren Rückstände vor dem Einlagen neuer Batterien vollständig entfernt werden.
- Die mitgelieferten Batterien können nicht wieder aufgeladen werden.
- Für den Austausch empfehlen wir Alkalibatterien.
- Beim Entsorgen alter Batterien müssen alle örtlich geltenden Vorschriften beachtet werden. Am besten sollenn alte Batterien an einer Sammelstelle für sachgerechte Entsorgung abgegeben werden.
Hinweise zur Handhabung der Fernbedienung
- Die Fernbedienung stets vor direkter Sonnenbestrahlung und hohen Temperaturen schützen. Ein längeres Ablegen der Fernbedienung an Plätzen, die direkter Sonnenbestrahlung oder hohen Temperaturen ausgesetzt sind, kann zur Verformung und Verfährung führen und Funktionstörungen verursachen.
- Die Batterien austauschen, wenn die Leistung der Fernbedienung nachläßt.
Befestigung der Fernbedienung mit doppelseitigen Klebstreifen
Die Halterung mit Hilfe des mitgelieferten doppelseitigen Klebstreifen (breit) befestigen.

Bei horizontalem Einbau

Bei senkrechten Einbau
Hinweise zum Einbau
- Das Mikrofon an einem geeigneten Platz anbringen und so austrichten, daß es die Stimme der Person, die das System sprechbedient, gut aufnimmt.
Mitgelieferte Teile

Mikrofon

Mikrofonklemmhalter

Doppelseitiger Klebstreifen (klein)

Kabelklemme (5 Stck.)
Befestigung des Mikrofons an der Sonnenblende
1. Das Mikrofon im Mikrofonklemmhalter befestigen.

2. Den Mikrofonklemmhalter an der Sonnenblende anklemmen.
Die Sonnenblende hochklappen und den Mikrofonklemmhalter anklemmen. (Ein Herunterklappen der Sonnenblende verringgert die Empfangsempfindlichkeit des Mikrofons bei der sprachgesteuerten Bedienung.)

Befestigung des Mikrofons an der Lenksäule
1. Das Mikrofon im Mikrofonklemmhalter befestigen.

2. Das Mikrofon an der Lenksäule befestigen.

Den Mikrofonklemmhalter
an der Rückseite der
Lenksäule befestigen.

Kabelklemmen
Das Mikrofonkabel mit
Kabelklemmen im
Fahrzeuginnenraum verlegen.

VORSICHTSMASSNAHMEN
- Es ist äußert gefährlich, daß Mikrofonkabel um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf auf achten, daß das Gerät den Fahrer nicht behindert.
1. Batterie Wiederanschlieben.
Vergewissern Sie sich, daß alle Anschlüsse in Ordnung sind und das Gerät korrekt eingebaut ist. Hiernach alle zuvor ausgebauten Fahrzeugteile wieder befestigen. Anschließend das negative (-) Batteriekabel wieder an den Minuspol (-) der Fahrzeugbatterie anschließen.
2. Den Motor anlassen.
3. Die Rückstelltaste an der Navigationseinheit drucken.
Die Rückstelltaste an der Navigationseinheit mit einem spitzen Gegenstand, wie z.B. der Spitze eines Kugelschrebers, drucken.

4. Das Navigationssystem einstellen.
Das Navigationssystem entsprechend der Beschreibung in der "Bedienungsanleitung" einstellen.
A PROPOS DE VOITRE UNITE DE NAVIGATION DVD ET DE CE MANUEL
Technische Hotline der
Pioneer Electronics Deutschland GmbH
TEL: 02154/913-333
