AVIC-9DVD-2 - Autoradio PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio con navigazione GPS e lettore DVD
Marca	PIONEER
Modello	AVIC-9DVD-2
Tensione di alimentazione	12 V CC (massa negativa)
Fusibile	7,5 A
Dimensioni (L x A x P)	178 x 50 x 160 mm (stimato)
Peso	Circa 1,5 kg (stimato)
Funzioni principali	Navigazione GPS, lettore DVD, ricezione radio FM/AM, comando vocale, ingresso telecamera posteriore, compatibilità con autoradio Pioneer
Accessori inclusi	Antenna GPS con magnete, telecomando (pile incluse), microfono, cavi di alimentazione e connessione, supporti di montaggio, cornice, chiavi di estrazione
Tipo di montaggio	DIN anteriore/posteriore
Antenna GPS	Interna (su piastra metallica) o esterna (sulla carrozzeria), fissaggio con magnete
Microfono	Esterno, installazione su parasole o colonna dello sterzo
Precauzioni di sicurezza	Non utilizzare durante la guida, installazione consigliata da professionisti, evitare cortocircuiti
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, non utilizzare liquidi o prodotti abrasivi
Ricambi e riparabilità	Contattare un centro assistenza Pioneer autorizzato per le riparazioni
Informazioni generali	Manuale di uso e installazione incluso, compatibile con i sistemi audio Pioneer

Domande frequenti - AVIC-9DVD-2 PIONEER

Posso installare da solo il PIONEER AVIC-9DVD-2?

Pioneer sconsiglia l'installazione fai-da-te a causa dei rischi di scossa elettrica e danni. Si consiglia di affidare l'installazione a un professionista qualificato.

Come collegare il filo del segnale di velocità (rosa)?

Il filo rosa deve essere collegato al circuito di rilevamento della velocità del veicolo o al generatore di impulsi ND-PG1 (venduto separatamente). Senza questo collegamento, la precisione della navigazione potrebbe essere ridotta.

Cosa fare se lo schermo mostra una posizione errata?

Verificare il collegamento del filo di velocità (rosa) e del filo di retromarcia (viola/bianco). Assicurarsi che l'antenna GPS sia ben posizionata e che il sensore G sia correttamente orientato secondo il senso di installazione.

Come installare l'antenna GPS all'interno?

Fissare la piastra metallica fornita su una superficie piana vicino a un vetro, quindi posizionare l'antenna GPS sulla piastra (tenuta dal magnete). Fare attenzione a non tagliare la piastra metallica.

Posso usare batterie ricaricabili nel telecomando?

No, le pile fornite non sono ricaricabili. Utilizzare pile alcaline UM-4, AAA, LR03 (1,5 V). Sostituire entrambe le pile contemporaneamente e rispettare la polarità.

Come regolare il sensore G dopo l'installazione?

In base all'orientamento dell'unità (parallela o perpendicolare al veicolo), è necessario spostare la leva di installazione e fissare la vite di bloccaggio sul lato appropriato (↔ o ↑) affinché il sensore G funzioni correttamente.

Dove collegare il filo giallo/nero?

Il filo giallo/nero serve ad attenuare il suono dell'autoradio durante la guida vocale. Collegarlo al filo giallo/nero dell'autoradio Pioneer compatibile. Se non utilizzato, isolarlo.

Come pulire lo schermo e l'apparecchio?

Utilizzare un panno morbido e asciutto. Non usare mai prodotti chimici, solventi o panni umidi. Evitare di graffiare lo schermo.

Cosa fare se il sistema non si accende?

Controllare il fusibile (7,5 A) e sostituirlo se necessario. Assicurarsi che i collegamenti del filo rosso (ACC) e giallo (permanente) siano corretti e che la batteria sia in buono stato.

È possibile utilizzare una telecamera posteriore con questo apparecchio?

Sì, il filo viola/bianco è previsto per l'ingresso del segnale di retromarcia. Collegarlo alla luce di retromarcia in modo che la telecamera si attivi automaticamente in retromarcia.

MANUALE UTENTE AVIC-9DVD-2 PIONEER

Questo prodotto è conforme ai nuovi codici colori.

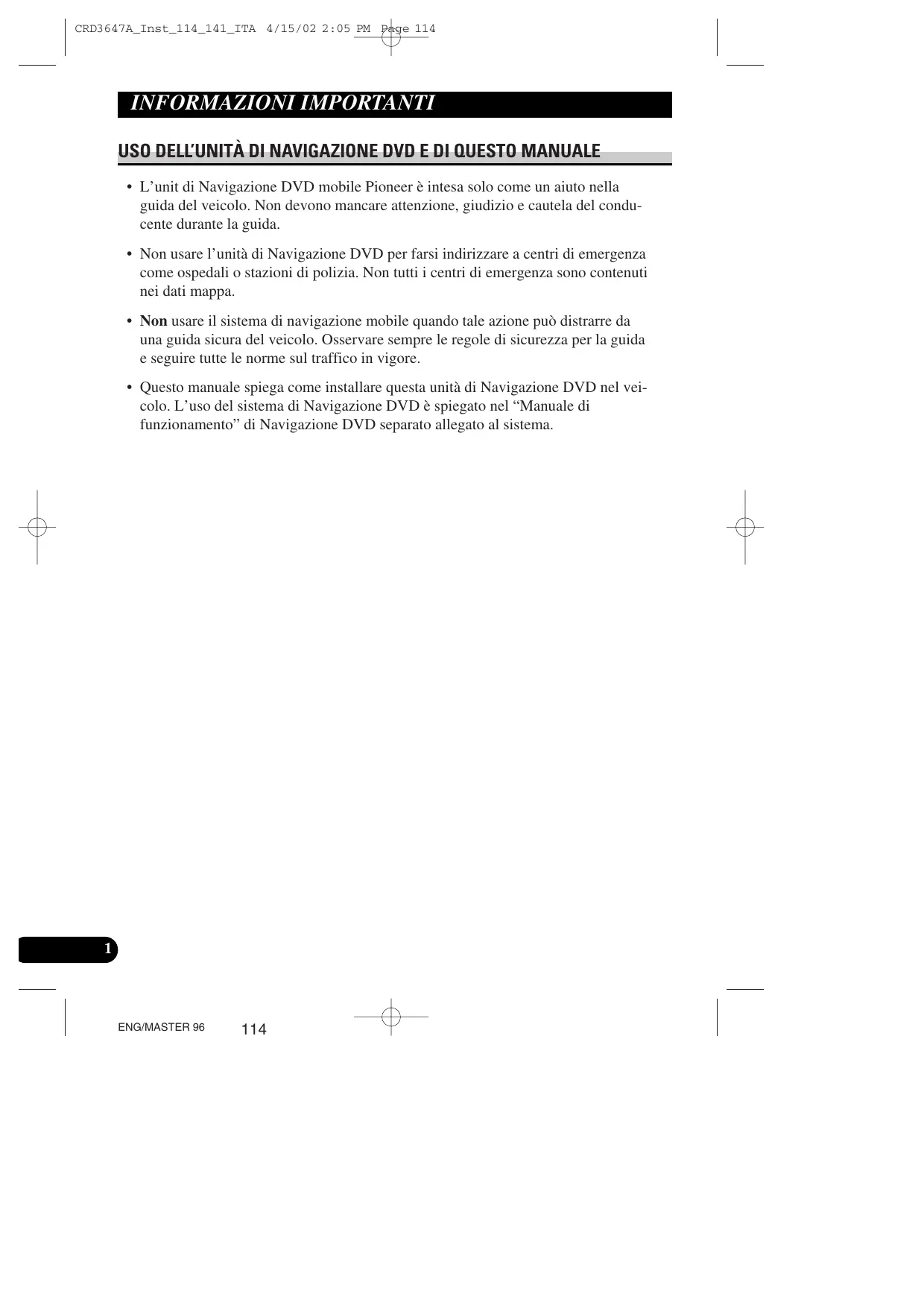

USO DELL'UNITÀ DI NAVIGAZIONE DVD E DI QUESTO MANUALE

• L'unit di Navigazione DVD mobile Pioneer è intesa solo come un aiuto nella guida del veicolo. Non devono mancare attenzione, giudizio e cautela del conducente durante la guida.
• Non usare l'unità di Navigazione DVD per farsi indirizzare a centri di emergenza come ospedali o stazioni di polizia. Non tutti i centri di emergenza sono contenuti nei dati mappa.
• Non usare il sistema di navigazione mobile quando tale azione può distrarre da una guida sicura del veicolo. Osservare sempre le regole di sicurezza per la guida e seguire tutte le norme sul traffico in vigore.
• Questo manuale spiega come installare questa unità di Navigazione DVD nel veicolo. L'uso del sistema di Navigazione DVD è spiegato nel "Manuale di funzionamento" di Navigazione DVD separato allegato al sistema.

MISURE DI SICUREZZA IMPORTANTI .... 3

LEGGERE TUTTE QUESTE ISTRUZIONI RIGUARDANTI L'UNITA DI NAVIGAZIONE DVD E CONSERVARLE PER RIFERIMENTI FUTURI 3

Collegamento del systema 4

PRECAUZIONE 4

• Prima di installare l'unità
  Perevitaredanni
• Pezzi in dotazione

Collegamento del systema 6

• Connessione al display con l'ingresso RGB a 20 pin (AVIC-8DVDII)
• Connessione al display con l'ingresso RGB a 26 pin (AVH-P6400CD, AVH-P6400R, ecc.)
• Connessione al display con l'ingresso RGB a 20 pin (AVIC-9DVDII)

Collegamento del cavo di alimentazione (1) .... 9

Collegamento del cavo di alimentazione (2) .. 11

Installazione 12

PRECAUZIONE 12

Per proteggere l'unita di navigazione da disturbi elettromagnetici 13

Prima di installare e fissare 13
Prima di usare il nastro adesivo 13
Installatione dell'unità principale 14

Note sull'installazione
- Pezzi in dotazione
PRECAUZIONE
- Se installare con i lati sinistro e destro dell'Unità di Navigazione DVD paralleli alla direzione del vostro veicolo

Montaggio anterio o posterioredi standard DIN ... 17

Montaggio anteriore a standard DIN 17

• Installazione con la boccola di gomma
• Estrazione dell'apparecchio

Montaggio posteriori a standard DIN 18

• Installazione facente uso dei fori delle viti presenti sui lati dell'apparecchio

Installazione dell'antenna GPS 19

PRECAUZIONE
Note sull'installazione
- Pezzi in dotazione
- Quando si installa l'antenna all'interno del veicolo (sul crucotto o sul piano portaoggetti posteriore)
- Quando si installs l'antenna all'esterno del veicolo (sulla carrozzeria)

Installazione del telecomando 22

• Pezzi in dotazione
• Inserimento delle pil
  PRECAUZIONE
  Note per l'uso del telecomando
• Quando si installa con nastro biadesivo

Installazione del microfono 24

Note sull'installazione
- Pezzi in dotazione
- Quando si installs il microfono sul parasole
- Quando si installa il microfono sulla colonna dello sterzo
PRECAUZIONE

Dopo l'installatione dell'unità 27

LEGGERE TUTTE QUESTE ISTRUZIONI RIGUARDANTI L'UNITA DI NAVIGAZIONE DVD E CONSERVARLE PER RIFERIMENTI FUTURI

1. Leggere completeness e con attenzione quello manuale prima di installare l'unità di Navigazione DVD.
2. Conservare quello manuale a portata di mano per riferimenti futuri.
3. Fare attentione a tutti gli avvertimenti in quello manuale e seguire attendamente le istruzioni.
4. Questa unità è intesa solo come un aiuto nella guida del veicolo. Non devono mancare attenzione, giudizio e cautela del conducente durante la guida. Non usare l'unità di Navigazione DVD quando tale azione può distrarre da una guida sicura del veicolo. Osservare sempre le regole di sicurezza per la guida e seguire tutte le norme sul traffico in vigore.
5. Questa unità di Navigazione DVD può in alcuni casi visualizzare informazioni errate sulla posizione del veicolo, la distance degli oggetti mostrati sullo schermoe le direzioni della bussola. Inoltre il systemha alcuni limiti inerenti, come l'incapacità di individuare vie a senso unico, limitazioni temporanee del traffico e zone di guida potenzialmente pericolose. Usare il proprio giudizio in base alle condizioni di guida effettive.
6. Come per altri accessori all'interno del veicolo, l'unità di Navigazione DVD non deve distrarre il conducente da una guida sicura del veicolo. Se si hanno dificoltà nel controllo del sistema o nellagettura dello schermo, eseguire le regolazioni dopo aver parcheggiato in un luogo sicuro.
7. Non tentare di installare o riparare personalmente l'unità di Navigazione DVD. L'installazione o la manutenzione dell'unità di navigazione mobile da parte di persone senza addestramento ed esperienza con apparecchiature elettroniche e accessori per auto cui quod esse ricerano pericolosa ed esporre al rischio di scosse elettriche e altri pericoli.
8. Ricordare di allacciare sempre la cintura di sicurezza durante l'uso dell'automobile. In caso di incidenti, le lesions sono essere molto più seri e la cintura di sicurezza non è allacciata correttamente.

PRECAUZIONE

• Pioneer non raccomanda di installare o riparare personalmente l'unità di Navigazione DVD. L'installazione o la manutenzione del prodotto cui esporre al rischio di scosse elettriche o altri pericoli. Per tutti gli interventi di installazione e manutenzione rivolgersi a personale technique autorizzato Pioneer.
• Fissare tutti i fili con morsetti cavo o nastro isolante. Non lasciare esesto alcun filo nudo.
• Non trapanare un foro nel companto motore per collegare il cavo giallo dell'unità alla batteria del veicolo. Le vibrazioni del motore possono a lungo danneggiare l'isolante nel punto dove il filo passa dall'abitacolo al comparto motore. Fare particolare attenzione quando si fissa il filo in quello punto.
• É extremamente pericoloso lasciare che il cavo dell'antenna GPS o il cavo del microfono si impiglino nella colonna dello sterzo o nella leva del cambio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.
• Assicurarsi che i fili non interferiscano con le parti mobili del veicolo, come la leva delchio, il freno a mano o il meccanismo di scorrimento dei sedili.
• Non far passare i fili dove siano esposti a temperature elevate. Se l'isolante si surriscalda i fili possono rinanere danneggiati, causando cortocircuito.
• Non tagliare il filo dell'antenna GPS per accorriarlo e non usare una prolonga per allungarlo. Un'alterazione del cavo antenna più causare un cortocircuito.
• Non accorrciare alcun cavo. Altrimenti il circuito di protezione più non funzionare correttamente.
• Non fornire mai alimentazione a prodotti elettronici tagliando l'isolante del cavo di alimentazione dell'unità di Navigazione DVD e inserendosi sul cavo. La capacité di corrente del cavo sarebbe ecceduta, causando surriscaldamenti.

Prima di installare l'unità

• Questo appearecchio è per veicoli con una batteria da 12 volt e una messa a massa negativa. Prima di installarlo in un veicolo sportivo, in un autocarro o in un autobus, controllare la tensione della batteria.
• Per evitare cortocircuiti nell'impianto elettrico, accertarsi di scollegare il cavo della batteria (-) prima di iniziare l'installazione.

Per evitare danni

• Quando si scollega un connettore, tirare afferrando il connettore. Non tirare afferrando il cavo, perché si potrebbe strapparlo dal connettore.
• Se questo apparecchio viene installato in un veicolo che non possiede una posizione ACC (accessoria) sull'interruttore di accensione, il cavo rosso dell'apparecchio deve essere collegato ad un terminale accoppiato con le operazioni di accensione/spegnimento dell'interruttore di accensione. Se ciò non viene fatto, la batteria del veicolo può scaricarsi quando si lascia il veicolo per alcune ore.
• Per evitare cortocircuiti, coprire con nastro isolante il cavo staccato.

Posizione ACC

Nessuna posizione ACC

Pezzi in dotazione

Cavo di alimentazione

Connettore

Interconnettore (solo AVIC-8DVDII)

Cavo RGB a 26pin (solo AVIC-9DVDII)

Connessione al display con I'ingresso RGB a 20 pin (AVIC-8DVDII)

Connessione al display con l'ingresso RGB a 26 pin (AVH-P6400CD, AVH-P6400R, ecc.)

Connessione al display con l'ingresso RGB a 20 pin (AVIC-9DVDII)

Collegamento del cavo di alimentazione (1)

Nota: La posizione del circuito sensore velocità dipende dal modello di veicolo. Per dettagli consulare la documentazione in materia fornita da Pioneer. Quando si esegue il collegamento ad unmodello non elencato in tale documentazione o per cui il collegamento al circuito sensore di velocità è tropo dificile, collegare al cavo rosa il generatore di impulsi velocità ND-PG1 in vendita separamente.

Nota: La posizione dell'interruttore freno a mano dipende dalmodello di veicolo.Per dettagli consultare il manuale del veicolo o il concessionario.

Rosa (INGRESSO SEGNALE VECLOCITA AUTO)

Il sistema di navigazione mobile è collegato qui per rilevare la distanza percorsa dall'auto. Collegare sempre il circuito sensore di velocità dell'auto o il generatore di impulsi velocità ND-PG1 in vendita separamente. La mancata esecuzione di questo collegamento aumenta gli errorsi nell'indicazione della posizione.

ATTENZIONE: UNA CONNESSIONE IMPROPRIA PUO PROVOCARE GRAVI DANNI O LESIONI QUALI SCOSSE ELETTRICHE, NONCHÉ DISTURBI AL FUNZIONAMENTO DEL SISTEMA FRENANTE ANTIBLOCCO (ABS) DEL VEICOLO, AL CAMBIO AUTOMATICO E ALL'INDICAZIONE DEL TACHIMETRO.

Verde chiaro

Usato per individuire lo stato attivato/disattivato del freno a mano.
Questo cavo deve essere collegato al lato alimentazione dell'interru-tore freno a mano. Se questo collegamento viene eseguito errone-mente o viene omesso, alcune funzioni delsystema di navigazione non possono essere usate.

Metodo di collegamento

Fissare il cavo del lato alimentazione dell'interruttore freno a mano.

Fissare saldamente con pinze a punta.

Lato alimentazione

Lato massa

Interruttore freno a mano

Questo apparecchio

Nota:

I cavi per quello apparecchio e quelli per altri apparecchi sono ave colori diversi, pur svolgendo la stessa funzione. Per il collegamento di quello apparecchio ad un'alto, vedere i manuali di INSTALLazione di entrambi gli apparecchi, e provedere al collegamento dei cavi aventi la stessa funzione.

Nero, arancione/bianco, rosso, giallo

Vedere la pagina 11.

Giallo/nero

Quando si combina quelloystemadi navigazione mobile con un un autostereo Pioneer, se I'autostereo è dotato di cavi giallo/zero, collegare a tali cavi. In quello modo quando viene emesso I'audio di guida e quando si controlling il sistematramite voce, I'autostereo viene silenziato automaticamente per ridurre il volume stereo dell'auto.

Violetto/bianco

Questo è collegato in modo che ilsystemadi na-vigazione mobile possa capire se l'auto si sta muvendo in avanti o all'indietro. Collegare il cavolo violetto/bianco al cavo la cui tensione cambia quando la leva del cambio è in retromarcia. Collegare sempre al cavo primario della lampada di retromarcia. Se non connesso, è probabile che il sensore non rilevi se il veicolo procede avanti o indietro, così la posizione del veicolo rilevata dal sensore più essere diversa rispetto a quella effettiva.

Nota: Whenever usate the generator di impulsi velocità ND-PG1 (venduto separamente), assicuratovi di collegarlo.

Metodo di collegamento

Fissare il cavo della lampada di retromarcia.

Fissare saldamente con pinze a punta.

Resistore fusible

Controllare la posizione della lampada di retromarcia sul veicolo (quella che si illumina quando la leva del cambio è in retromarcia [R]) e trovare il cavo della lampada di retromarcia nel bagagliaio.

Cavo della lampada di retromarcia.

Nota:

I cavi per quello apparecchio e quelli per altri apparecchi possono averve colori diversi, pur svolgendo la stessa funzione. Per il collegamento di quello apparecchio ad un'alto, vedere i manuali diInstallationazione di entrambi gli apparecchi e provedere al collegamento dei cavi aventi la stessa funzione.

Nero

Al corpo (metallo) del veicolo. Per proteggere il sistema di navigazione mobile da disturbi elettromagnetic, installare vicino all'unità principale.

Nota: Quando si sostituisce il fusibile, assicurarsi di usare solo un fusibile dell'amperaggio indicate sul portafusibile.

Nota: I cavi giallo, rosso e arancione / bianco devono essere collegati ai terminali della scatola fusibili sul lato opposto della batteria.

Portafusibile (7,5 A)

Giallo

Al terminale sempre sostone tensione independentemente da posizione dell'interruttore di accensione.

Resistore fusibile

Rosso

Al terminale elettrico controllato dall'interruttore di accensione (12 V CC) ON/OFF.

Non collegare quello cavo a terminali di alimentazione sempre molto tensione. Se il cavo viene collegato a tali terminali, la batteria dell'auto può scaricarsi.

Resistore fusibile

Arancione/bianco

Al terminale dell'interruttore di illuminazione.

Giallo/nero, Violetto/bianco, rosa, verde chiaro

Vedere le pagine 9-11.

PRECAUZIONE

• Pioneer non raccomanda di installare o riparare personalmente l'unità di Navigazione DVD. L'installazione o la manutenzione del prodotto può esporre al rischio di scosse elettriche o altri pericoli. Per tutti gli interventi di installatione e manutenzione rivolgersi a personale technique autorizzato Pioneer.

• Non installment mai l'unità in luoghi dove:

• possa ferire il conducente o i passeggeri in caso di arresti bruschi.

• possa interferire con la guida del veicolo, come sul pavimento davanti al sedile del conducente.

• Assicurarsi che non vi sia nulla dietro il cruscotto o i pannelli quando si traapanano fori in queste parti. Fare attenzione a non danneggiare linee del carburante, linee dei fremi e cavi di alimentazione.

• Quando si usano viti, non permettere che vengano in contatto con qualsiasi cavo elettrico. Le vibrazioni possono danneggiare i fili, causando cortocircuiti o altri dati al veicolo.
• Per assicurare un'installazione corretta, usare i pezzi in dotazione nel modo specificato. Se si usa qualiasi pezzo diverso da quelli in dotazione, ne posso sono risultare danni alle parti interne dell'unità o il pezzo può allentarsi causando lo staccamento dell'unità.
• É extremamente pericoloso lasciare che il cavo dell'antenna GPS o il cavo del microfono si impiglino nella colonna dello sterzo o nella leva delchio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.
• Assicurarsi che i fili non possano rinanere schiacciati da una portiera o dal meccanismo di scorrimento dei sedili, causando cortocircuiti.
• Verificare che le autres apparettiature del veicolo funzionino correttamente dopo aver installato l'unità di Navigazione DVD.

Per proteggere l'unita di navigazione da disturbi elettromagnetici

• Al fine di prevenir rumore, installare i seguenti dispositivi il più lontano possibile dal-l'unità principale dell'Unità di Navigazione DVD e da altri cavi o fili:

• antenna TV e filo antenna

• antenna FM, MW/LW e suo filo
• antenna GPS e suo filo

Inoltre, ponete ciascun filo di antenna il più lontano possibile da altri fili di antenna. Non legateli insieme, non metteteli insieme, non fateli incrociare. Tali disturbi elettromagnetice augmentano l'erreore nell'indicazione della posizione.

Prima di installare e fissare

• Rivolgersi al più vicino rivenditore se l'installazione richiede la trapanatura di fori o autres modifiche del veicolo.
• Prima di installare definitivement l'apparecchio, collegare i fili temporaneamente e accertarsi che tutti i collegamenti siano corretti e che l'apparecchio e ilsystema funzioni-no correttamente.

Prima di usare il nastro adesivo

• Assicurarsi che la superficie sia libera da umidità, polvere, sporco, olio, ecc. prima di applicare il nastro adesivo.

Note sull'installazione

• Non installment l'unità principale in luoghi dove possa essere esposta a temperature elevate o umidità, come:
• vicino alle bocce del riscaldamento.
• in luoghi dove batte direttamente il sole, come sul cruscotto o sul piano portaoggetti posteriore.
• Luoghi che possono essere schizzati alla pioggia, come vicino alla portiera.
• La robustezza dell'installazione dipende dal modello del veicolo e alla posizione di installazione. Scegliere una posizione dove l'unità principale possa essere installata saldamente e installerla in modo sicuro. Se l'unità principale non è fissata in modo sicuro, l'erreore nell'indicazione della posizione è maggiore.
• Non installare l'unità principale sul pannello che copre la ruota di scorta o in altri luoghii soggetti a vibrazioni.
• Quando si installa l'unità principale sotto un sedile anteriore, assicurarsi che non ostacoli lo scorrimento del sedile.
• Non installare l'unità principale in alcun luogo dove bagagli o altri possano schiacciaria. Forti scosse meccaniche all'unità principale augmentano l'erreore nell'indicazione della posizione.
• Evitare di installare l'unità principale dove possa interferire con l'insertimento e l'estrazione della ruota di scorta, martinetto, attrezzi, ecc.
• Controllare che un disco o una scheda PC possa essere estratto quando l'unità principale è installata.
• Installare l'unità principale su una superficie non inclinata或者其他 +30 gradi e -15 gradi (entro cinque gradi a destra o a sinistra rispetto alla direzione di movimento del vosto voicolo). Una superficie più inclinata augmente l'erreore per l'indicazione della posizione.

• Non installare l'unità principale verticalmente. L'installazione in tale modo causa funzionamenti erronei.

Pezzi in dotazione

Unità principale

Vite

Supporto

Chiavette (2 pz.)

Boccola di gomma

Vite ad incastro

(5× 6mm)

(4 pz.)

Vite a testa piatta

(5× 6mm)

(4 pz.)

Cornice

PRECAUZIONE

• Installate con i lati sinistro e destro dell'Unità di Navigazione DVD perpendiciolari o paralleli alla direzione di movimento del vostro veicolo. Non installate diagonamente rispetto alla direzione di movimento del vostro veicolo o la localizzazione attuale sarebbe visualizzata non correttamente.
• Se installare i lati sinistro e destro dell'Unità di Navigazione DVD paralleli alla direzione di movimento del vostro veicolo, commutate la leva direzione installatione e fissate la vite di bloccaggio sul lato del “ ”, altrimenti il sensore G montato nell'Unità di Navigazione DVD non funzionera correttamente.

Se installare con i lati sinistro e destro dell'Unità di Navigazione DVD paralleli alla direzione del vostro veicolo

Se installare con i lati sinistro e destro dell'Unità di Navigazione DVD paralleli alla direzione del vostro veicolo, rimuovete la vite di supporto除去 l'Unità di Navigazione DVD e commutate la leva direzione installatione. Quindi modificate la posizione della vite di bloccaggio dal lato “ ” al lato “ ”. Se la vite è fissata al lato “ ”, il sensore G montato nell'Unità di Navigazione DVD non funzioni è correttamente.

1. Rimuovete la vite di bloccaggio fissata alla leva direzione installmente.

2. Commutate la leva e fissate la vite di bloccaggio al lato " "

Montaggio anteriore o posterioredi standard DIN

Questo apparecchio può essere montato senza problemi nella parte "anteriore" (montaggio DIN anteriore convenzionale) o alla parte "posteriore" (installazione DIN a montaggio posteriore, facente uso dei fori per viti filettate presenti sui due lati dello chassis dell'apparecchio). Per dettagli, videere i seguenti metodi di installatione e le relative illustrazioni.

Montaggio anteriore a standard DIN

Installazione con la boccola di gomma

Cruscotto

Dopo aver inserto il supporto nel cruscotto, selezionare le linguette appropriate a seconda dello spessore del materiale del cruscotto e piegarle. (Installare quanto più saldamente possibile servendosi delle linguette superiore e inferiore. Per fissare, jegare le linguette a 90 gradi.)

Estrazione dell'apparecchio

Tirare versus l'esterno per staccare la cornice. (Per riattaccare la cornice, aplicarla puntando il lato con la scanalatura verso il basso.)

Installazione facente uso dei fori delle viti presenti sui lati dell'apparecchio

- Fissaggio dell'apparecchio alla staffa di montaggio

Selezionare una posizione dove i fori delle viti della staffa ed i fori delle viti di quello apparecchio vengono a trovarsi allineate, e serrare le viti in due positizioni per lato. Si possono usare viti ad incastro da 5 × 6 ~mm o viti a testa piatta da 5 × 6 ~mm , in relazione alla forma dei fori per viti presenti nella staffa.

PRECAUZIONE

• Non tagliare il cavo dell'antenna GPS per accorriarlo e non usare una prolunga per allungarlo. Un'alterazione del cavo antenna più risultare in cortocircuito.

Note sull'installazione

• L'antenna deve essere installata su una superficie pianà dove le onde radio siano bloccate il meno possibile. Le onde radio non possono essere ricevute dall'antenna se la riscione dal satellite è bloccata.

Si consiglia l'installazione sul除去 del veicolo o sul coperchio del bagagliaio per ottenera una riscione migliorare.

• Quando si installa l'antenna GPS all'interno del veicolo, assicurarsi di usare la lastra metallica in dotazione alsystema. Se non se ne fa uso, la sensibilità di ricezione è scadente.
• Non tagliare la lastra metallica in dotazione per ridurre le dimensioni. Questo riduce la sensibilità dell'antenna GPS.
• Fare attenuation a non tirare il cavo dell'antenna quando si rimuove l'antenna GPS. Il magnete applicato all'antenna è molto potente e il cavo potrebbe staccarsi.
• L'antenna GPS è installata con il suo magnete. Quando si installa l'antenna GPS,fare attenuatione a non graffiare la carrozzeria.
• Quando si installa l'antenna GPS all'esterno dell'auto, inserirla sempre nell'auto quando si passa atraverso un autolavaggio. Se viene lasciata all'esterno può essere spinta via e graffiti la carrozzaeria.
• Non pitturare l'antenna GPS, perché quello può interferire con le sue prestazioni.

Pezzi in dotazione

Antenna GPS

Lastra metallica

Morsetto (5pz)

Pannello impermeabile

Quando si installa l'antenna all'interno del veicolo (sul cruscotto o sul piano portaoggetti posteriore)

Applicare la lastra metallica ad una superficie più pianà possible dove l'antenna GPS soit rivolta verso il finestrino. Collocare l'antenna GPS sulla lastra metallica. (L'antenna GPS viene trattenuta dal suo magnete.)

Morsetti
Usare imorsetti per fissare il cavonei puniti necessari all'interno delveicolo.

Nota:

• Quando fissate la lastra metallica, non tagliatela in peszhi piccoli.
• Alcuni modelli usano per i finestrini un vetro che non lascia passare i segnali dai satelliti GPS. Per tali modelli installare l'antenna GPS all'esterno dell'auto.

Quando si installa I'antenna all'esterno del veicolo (sulla carrozeria)

Collocare l'antenna GPS in un luogo il più piano possibile, come sul fatto o sul coperchio del bagagliazio. (L'antenna GPS viene trattenuta dal suo magnete.)

Quando si fa passare il cavo dall'interno del bagagliaio

Pannello impermeabile
Assicurarsi che il pannello impermeabile venga in contatto con la parte superiore della protezione di gomma.

Creare una U nel cavo all'esterno della protezione di gomma per evitare che la pioggia scorra lungo il cavo fino all'interno del veicolo.

Pezzi in dotazione

Telecomando

(2 pz.)

Pila alcalina

(UM-4, AAA, LR03 1,5 V)

Supporto

Nastro biadesivo (grande)

Inserimento dellepile

Rimuvete il coperchio batterie ed inserte due batterie alcaline (UM-4, AAA, LR03, 1,5V). Per ulteriori dettagli, videere "Manuale di hardware".

PRECAUZIONE

• Fare attenzione ad insere le batterie nel modo giusto comeindicato dai segni ^+ e - nello schema.
• Non mischiare pile vecchie e nuove.
• Non mischiare pile di tipi diversi. Anche pile dello stesso formato posso non avere tensioni diverse.
• Se il Telecomando non verrà utilizzato per un lungo periodo, togliere le batterie.
• Se una pila perde fluido, pulire bene eventuale liquido e depositi all'interno del comparto pile prima di insertire pile nuove.
• Le pile in dotazione non possono essere ricaricate.
• Consigliamo di usare pile alcaline come ricambio.
• Quando si smaltiscono le batterie usate, si prega di osservare le norme governative o ambientali vigenti nel Paese/area di impiego.

Note per l'uso del telecomando

• Proteggere sempre il telecomando alla luce solare diretta e da temperature elevate. Se si lascia il telecomando in luoghi esposti alla luce solare diretta o a temperature elevate per lunghi periodi, ne possono risultare deformazioni, scoloriture e problemi di funzionamento.
• Sostituire le pile quando le prestazioni del telecomando peggiorano.

Quando si installa con nastro biadesivo

Fissate il supporto usando il Nastro biadesivo (largo) incluso nel kit.

Quando si fissa orizzontalmente

Quando si fissa con posizione elevata

Note sull'installazione

• Installare il microfono in una posizione e con un orientamento che permettano una Buona captazione della voce della persona che controlling ilsystema di navigazionetramite la voce.

Pezzi in dotazione

Microfono

Gancio microfono

Nastro biadesivo (piccolo)

Morsetto (5 pz.)

Quando si installa il microfono sul parasole

1. Installare il microfono sul gancio microfono.

2. Installare il gancio microfono sul parasole.

Installare il gancio microfono tenendo il parasole alzato. (Abbassando il parasole si riduce il tasso di riconoscimento delle operazioni tramite voce.)

Quando si installa il microfono sulla colonna dello sterzo

1. Installare il microfono sul gancio microfono.

2. Installare il gancio microfono sulla colonna dello sterzo.

Installare il gancio microfono sul retro della colonna dello sterzo.

Morsetti
Usare imorsetti per fissare il cavo nei punti necessari all'interno del veicolo.

PRECAUZIONE

• E estremamente pericoloso lasciare che il cavo del microfono si impigli nella colonna dello sterzo o nella leva delchio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.

1. Ricollegare la batteria.

Innanzitutto controllare due volte che tutti i collegamenti siano corretti e che l'unità sa installata correttamente. Rimontare tutte le componenti del veicolo precedentamente rimosse. Quindi ricollegare il cavo negativo (-) al terminale negativo (-) della batteria.

2. Avviare il motore.

3. Premere il pulsante di inizializzazione sull'unità principale.

Premere il pulsante di inizializzazione sull'unità principale usando un oggetto appuntito come la punta di una penna.

4. Impostare il sistema di navigazione mobile.

Impostare l'unita di navigazione come spiegato nel "Manuale di funzionamento".

INFORMATIE BETREFFENDE UW NIEUWE DVD NAVIGATIE-EENHEID EN HET GEBRUK VAN DEZE HANDLEIDING
