Producttype	Autoradio met GPS-navigatie en dvd-speler
Merk	PIONEER
Model	AVIC-9DVD-2
Voedingsspanning	12 V DC (negatieve massa)
Zekering	7,5 A
Afmetingen (B x H x D)	178 x 50 x 160 mm (schatting)
Gewicht	Ongeveer 1,5 kg (schatting)
Hoofdfuncties	GPS-navigatie, dvd-speler, FM/AM-radio-ontvangst, spraakbediening, ingang voor achteruitrijcamera, compatibiliteit met Pioneer-autoradio's
Meegeleverde accessoires	GPS-antenne met magneet, afstandsbediening (batterijen inbegrepen), microfoon, stroom- en aansluitkabels, montagebeugels, frame, uitneemsleutels
Montagetype	DIN voor/achter
GPS-antenne	Binnen (op metalen plaat) of buiten (op carrosserie), bevestiging met magneet
Microfoon	Extern, installatie op zonneklep of stuurkolom
Veiligheidsmaatregelen	Niet gebruiken tijdens het rijden, installatie door professional aanbevolen, kortsluiting vermijden
Onderhoud en reiniging	Reinigen met een zachte droge doek, geen vloeistoffen of schurende middelen gebruiken
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkend Pioneer-servicecentrum voor reparaties
Algemene informatie	Gebruiks- en installatiehandleiding meegeleverd, compatibel met Pioneer audiosystemen

Veelgestelde vragen - AVIC-9DVD-2 PIONEER

Kan ik de PIONEER AVIC-9DVD-2 zelf installeren?

Pioneer raadt zelfinstallatie af vanwege risico op elektrocutie en schade. Het wordt aanbevolen de installatie aan een gekwalificeerde professional over te laten.

Hoe sluit ik de snelheidssignaaldraad (roze) aan?

De roze draad moet worden aangesloten op het snelheidsdetectiecircuit van het voertuig of op de pulsgenerator ND-PG1 (apart verkrijgbaar). Zonder deze aansluiting kan de navigatienauwkeurigheid verminderen.

Wat te doen als het scherm een onjuiste positie weergeeft?

Controleer de aansluiting van de snelheidsdraad (roze) en de achteruitrijdraad (paars/wit). Zorg ervoor dat de GPS-antenne goed is geplaatst en dat de G-sensor correct is georiënteerd volgens de installatierichting.

Hoe installeer ik de GPS-antenne binnen?

Bevestig de meegeleverde metalen plaat op een plat oppervlak bij een raam, plaats vervolgens de GPS-antenne op de plaat (deze blijft vast door magneet). Zorg dat u de metalen plaat niet knipt.

Kan ik oplaadbare batterijen gebruiken in de afstandsbediening?

Nee, de meegeleverde batterijen zijn niet oplaadbaar. Gebruik alkalinebatterijen UM-4, AAA, LR03 (1,5 V). Vervang beide batterijen tegelijk en let op de polariteit.

Hoe stel ik de G-sensor af na installatie?

Afhankelijk van de oriëntatie van het toestel (parallel of loodrecht op het voertuig) moet u de installatiehendel omzetten en de borgschroef aan de juiste kant (↔ of ↑) vastzetten, zodat de G-sensor correct werkt.

Waar sluit ik de geel/zwarte draad aan?

De geel/zwarte draad dient om het geluid van de autoradio te dempen tijdens gesproken aanwijzingen. Sluit deze aan op de geel/zwarte draad van de compatibele Pioneer-autoradio. Indien niet gebruikt, isoleer deze dan.

Hoe reinig ik het scherm en het toestel?

Gebruik een zachte, droge doek. Gebruik nooit chemicaliën, oplosmiddelen of natte doeken. Vermijd krassen op het scherm.

Wat te doen als het systeem niet inschakelt?

Controleer de zekering (7,5 A) en vervang deze indien nodig. Zorg ervoor dat de aansluitingen van de rode draad (ACC) en gele draad (permanent) correct zijn en dat de accu in goede staat is.

Is het mogelijk een achteruitrijcamera met dit toestel te gebruiken?

Ja, de paars/witte draad is bestemd voor de ingang van het achteruitrijsignaal. Sluit deze aan op het achteruitrijlicht zodat de camera automatisch inschakelt bij achteruitrijden.

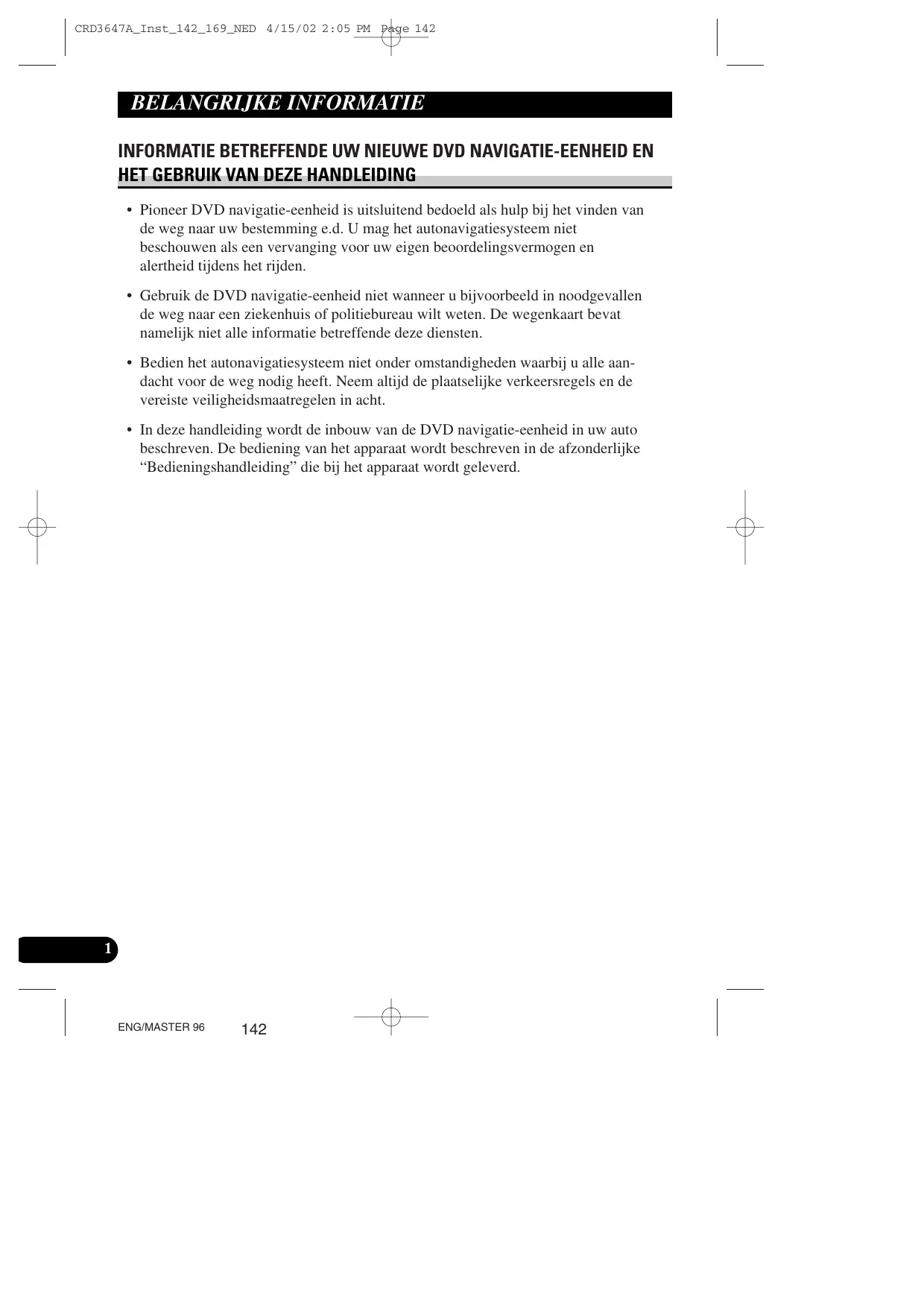

GEBRUIKSAANWIJZING AVIC-9DVD-2 PIONEER

De kleuren van de snoeren van dit toestel zijn gewijzigd.

• Pioneer DVD navigatie-eenheid is uitsluitend bedoeld als hulp bij het vinden van de weg maar uw bestemming e.d. U mag het autonavigatiesystemen Niet beschouwen als een verwanging voor uw eigen beordelingsvermogen en alertheidijdens het rijden.
• Gebruik de DVD navigatie-eenheid zichneer u bijvoorbeeld in noodgevallen de weg maar een ziekenhuis of politiebureau wilt weten. De wegenkaart bevat namelijk nicht alle informatie betreffende deze diensten.
• Bedien het autonavigationsystemen Niet onder omstandigheden waar bij u alle aan-dacht voor de weg nodig heeft. Neem algtd deplaatselijke verkeersregels en de vereiste verilgheidsmaatregelen in acht.
• In deze handleiding worden de inbouw van de DVD navigatie-eenheid in uw auto beschreiben. De bediening van het apparaat worden beschreiben in de afzonderlijke "Bedieningshandleiding" die bij het apparaat worden geleverd.

BELANGRIJKE VEILIGHEIDSMAAT- REGELEN 3

LEES DEZE INFORMATIE
BETREFFENDE UW
DVD NAVIGATIE-EENHEID
ZORGVULDIG DOOR EN BEWAAR
DE INFORMATIE VOOR
EVENTUELE NASLAG 3

Aansluitingen 4 BELANGRIJK 4

• Alvorens u het apparaat inbouwt
• Voorkomen van beschadigingen
  Bijgeleverde accessoires

Aansluiten van de systeemcomponenten 6

• Verbonden met het display via 20-pins RGB-ingang (AVIC-8DVDII)
• Verbonden met het display via 26-pins RGB ingang (AVH-P6400CD, AVH-P6400R, etc.)
• Verbonden met het display via een 20-pins RGB-ingang (AVIC-9DVDII)

Aansluiten van het stroomsnoer (1) 9

Aansluiten van het stroomsnoer (2) 11

Inbouwen 12

BELANGRIJK 12
Voorkomen van elektromagnetische storing in de DVD navigatie-eenheid 13
Alvorens het apparaat definitief te bevestigen 13
Alvorens de kleefstroken vast te plakken 13
Inbouwen van het hoofdapparaat 14

Opmerkingen betreffende het inbouwen
- Hoofdapparaat en bijgeleverd montagematerialiaal
BELANGRIJK
- Als de DVD navigatie-eenheid met de linkeren rechtzerijde parallel aan de rijrichting worden aangebracht

DIN voor/achter-montage 17

DIN voor-montage 17

Installatie met de rubbermof
- Verwijdenen van het apparatus

DIN achter-montage 18

• Installatie met gebruikmaking van de schroefgaten aan de zijkanten van dit product

Bevestigen van de GPS antenne 19

BELANGRIJK
Opmerkingen betreffende het bevestigen
GPS antenna en bijgeleverd montagematerialiaal
- Bevestigen van de Antenne binnen in de auto (op het dashboard of de hoedenplank)
- Bevestigen van de antennae aan de buitenzijde van de auto (op de carrosserie)

Bevestigen van de afstandsbediening 22

• Afstandsbediening en bijgeleverde accessoires
  Aanbrengen van de batterijen
  BELANGRIJK
  Behandeling van de afstandsbedieling
  Bij het aanbrengen met dubbelzijdig plakband

Bevestigen van de microfoon 24

Opmerkingen betreffende de plaatsvoor de microfoon
- Microfoon en bijgeleverd accessoires
- Bevestigen van de microfoon op de zonneklep
- Bevestigen van de microfoon op de stuurkolom
BELANGRIJK

Nadat het apparatus is ingebouwd 27

LEES DEZE INFORMATIE BETREFFENDE UW DVD NAVIGATIE-EENHEID ZORGVULDIG DOOR EN BEWAAR DE INFORMATIE VOOR EVENTUELE NASLAG

1. Lees de handleiding zorgvuldig door voordat u de DVD navigatie-eenheid gaat inbouwen.
2. Bewaar de handleiding voor eventuele naslag in de toekomst.
3. Neem alle waarschuwingsinformatie in acht en volg de instructies nauwkeurig op.
4. Deze DVD navigatie-eenheid is uitsluitend bedoeld als hulp bij het vinden van de weg maar uw bestemming e.d. U mag het systemeiet noit beschouwen als een verwangting voor uw eigen beordelingsvermogen en alertheidijdens het rijden. Bedien de DVD navigatie-eenheid Niet onder omstandigheden waar bij u alle aan-dacht voor de weg nodig hierf. Neem altijd deplaatsijke verkeersregels en de vereiste veiligheidsmaatregelen in acht.
5. Onder bepaalde omstandigheden kan de DVD navigatie-eenheid foutieve informatie op het scherm tonen betreffende de positie van uw auto, de afstand tot bepaaldeplaatsen die u op het scherm ziet en de kompasrichting. Ook heeft het systeme een aantal beperkingen zoals het ontbreken van informatie over eenrichtingswegen, tijdelijke verkeersomleidingen en eventuele gevaarlijke routes. Uw eigen beordelingsvermögen heeft THATAOMTTOEN TIDIEVORRANGBOVENDEINFORMATIE die het systeem geeft.
6. Evenals bij het gebruik van andere accessoires in uw auto dient u erop te letten dat de DVD navigatie-eenheid Niet uw aandacht van de weg afleidt. Indien u moeilijkheden heeft bij de bediening van het apparaat of als de informatatie op het beeldscherm Niet duidelijk is, parkeer de auto dan op een veilige plaats langs de weg voordat u het probleem probeert op te losers.
7. Probeer het autonavigatie-systeem Niet zich in te bouwen of onderhoud aan het systeem te verrachten. Inbouwen en onderhoud van elektronische apparatuur en auto-accessoires door personen die nicht de vereistevakopleiding en ervaring hebben in dit soort werkzaamheden, kan resulteren in een elektrische schok of een andere gevaarlijke situatie.
8. Tijdens het rijden dient u alkijd de veiligheidsgordel te dragen. Bij een ongeluk is de kans op letsel aanzienlijk groter als u de veiligheidsgordel Niet draagt.

BELANGRIJK

• Pioneer raadt u af het apparaat zich in te bouwen of eventuele onderhoud te verrachten. Bij verkeerd inboundoven of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inboundoven en onderhoud van het apparaat over aan bevoegt Pioneer servicepersoneel.
• Maak alle draden met kabelklemmen of isolatietape vast. Let er tevens op dat er geen draden bloatliggen.
• Boor geen gat in het motorruimteschot om de gele draad van het apparaat maar de auto-accu te leiden. Door de motortrillingen kan de aangebrachte isolatie losraken op deplaats waar de draad van het interieur maar de motorruimte loopt, met een gevaarlijke situatie tot gevolg. Zorg ervoor dat u de draad op de diverseplaatsen stevig vastmaakt.
• Wonneer de GPS antennedraad of de microfoondraad zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van het apparaat op dat u op geen enkele wijze gehinderd worden bij de normale besturing van de auto.
• Zorg ervoor dat de draden de beweging van de diverse onderdelen van de auto zoals de versnellingspook, de handrem of het stoelverschuivingsmechanisme Niet hinderen.
• Laat de draden Niet langsplaatsen lopen waar deze blootgesteld worden aan hoge temperaturen. Als de isolatie van de draden erg warm worden, hunnen de draden beschadigd raken, met kortsluiting tot gevolg.
• Maak de GPS antennedraad Niet korter en ook Niet langer. Wijzigen van de antennedraad kan resulteren in kortsluiting.
• Maak ook geen enkele andere draad korter. Het is anders möglichk dat het beveiligingscircuit Niet juist werkt.
• Tap nooit stroom af van de stroomtoevoerdraad van de DVD navigatie-eenheid voor de voeding van andere elektronische apparatuur. De stroomcapaciteit van de draad kan overschreden worden, met oververhitting tot gevolg.

Alvorens u het apparaat inbouwt

• Dit apparaat is bestemd voor inbouw in voertuigen met een negatief geaarde 12-volts accu. Alvorens u het installeert in een auto, bus, vrachtwagen of ander voer- of vaartuig, dient u eerst te controleren of de accuspanning de juiste is.
• Om kortsluiting te vermijden, dient u vooral voor het installereren de negatieve (-) accukabel los te make.

Voorkomen van beschadigingen

• Wonneer u een stekker lostrekt, pak dan de stekker zich vast. Trek niet aan de draad, want het is möglichk dat u deze uit de stekker trekt.
• Bij inbouw van dit apparaat in een auto waarvan het contactslot geen "ACC" stand heeft, dient u de rode stroomdraad van dit apparaat aan te sluiten op een aansluitpunt waarvan de stroom wordt in- en uitgeschakeld door ON/OFF zetten van het contact-sleuteltje. Als u deze stroomdraad aansluit op een punt dat altijd stroom krijgt, kan de accu leegraken als u de auto enkele uren ongebruikt LAST.
• Om kortsluiting te voorkomen dient u de losgekoppelde draad af te dekken met isolatieband.

ACC stand

Geen ACC stand

Bijgeleverde accessoires

Stroomsoer

Stekker

Interstekker (alleen AVIC-8DVDII)

26-pins RGB-kabel (alleen AVIC-9DVDII)

Verbonden met het display via 20-pins RGB-ingang (AVIC-8DVDII)

Verbonden met het display via 26-pins RGB ingang (AVH-P6400CD, AVH-P6400R, etc.)

Opmerking:

Als u, naast deze eenheid, gebruik maakt van apparatuur die op de FM antennne moet worden aangesloten, gebruik dan een geschichte in de handel verkrijgbare antennesplitter.

Resetten van het AV hoofdtoestel

Drukt u op de reset toets van het AV hoofdtoestel terwijl het navigatiesystem en het AV hoofdtoestel (AVH-P6400CD, AVH-P6400R) in combinatie worden gezrukt, zorg er dan voor dat ACC op UIT is gezet. Wordt er op de reset knop gedrukt terwijl ACC AAN staat, dan werkt deze wellicht Niet maar behoren.

Aansluiten van het stroomsnoer (1)

Opmerking: De plaatssaar het sleheidsdetectiecircuit zich bevindt,hangt af van het automodel.Zie voor nadere bijzonderheden de hierop betrekking hebende documcntatie van Pioneer.Wanner u het systeem inbouwt in een auto die Niet in de documentatie wordt vermeld of waarbij het systeem Niet op het sleheidsdetectiecircuit kan worden aangesloten,dient u de ND-PG1 sleheidspulsgenerator (los verwkrijgbaar) op de roze draad aan te sluiten.

Opmerking: De plaatswaar de handremschakelaar zich bevindt, hangt af van het automodel. Zie het instructieboekje van de auto of vraag uw autodealer.

Via.dequeue draad wordet het rijnselheidssignal aan het autonavigatiesystemdoorgegeven.U dient de draad te verbinden met het spelneidsdetectiecircuit van de auto of met de ND-PG1 spelheidspulsgenerator (los verwrijgbaar).Indien deze verbinding Niet wordt gemaakt,bestaat er een grotere kans dat de voertuigpositie foufiek op het scherm worden aangevegen.

WAARSCHUWING: EEN ONJUISTE AANSLUITING KAN ERNSTIG SCHADE OF ERNSTIG LETSEL, MET INBEGRIP VAN EEN ELEKTRISCHE SCHOK, TOT GEVOLG HEBBEN. BOVENDIEN KAN EEN ONJUISTE AANSLUITING LEIDEN TOT EEN VERSTOORDE WERKING VAN HET ANTIBLOK-KEERSYSTEME, DE AUTOMATISCHE TRANSMISSIE OF DE INDICATIE VAN DE SNELHEIDSMETER.

Lichtgroen

Via.dequeuedraadworddetstand van de handrem(aangetrokken/ontspannen) aan hetautonavigatssystemdoorgegeven。Dedraadmoetverbonden metde stroom-aansluitingvan dehandremschakelaar.Alsdeze verbindingverkeerdwordt gemaaktofniet wordt gemaakt,zullen sommige functies van hetautonavigatssystemnietwerken.

Opmerking:

Snoeren voor dit product en overeenkomende snoeren voor andere producten hebden möglichk verschillende kleuren ook al is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit product met een ander productaarom de installmenthandleiding van beiden producten en verbinde snoeren metdezelfde functie met elkaar.

Zwart, oranje/wit, rood, geel

Zie blz 11.

Geel/zwart

Wanner u het autonavigatiesystem in combinatie met een Pioneer car-stereo-installatie gezrukt en de car-stereo van geel/zwarte draden is voorzien, sluit u die draden hierop aan. Wanner het auto-navigatiesystem dan gesproken instructies geeft of als u het systeme via spreak bedient, zal het geluid van de car-stereo automatisch gedempt worden.

Paars/wit (ACHTERUITVERSHELLINGS-SIGNAAL)

Via deze draad worden aan het navigatiesysteme doorgengeven of de auto vooruit of acheteruit rijdt. U dient de paars/witte draad te verbinden met de draad waarvan de spanning verandert wanneer de schakel-hendel in de acheteruit worden gezet. De draad要去 verbonden worden met de primaire draad van het acheteruirijlicht. Als de sensor Niet is aangesloten, kan deze wellicht Niet goed waarnemen of uw voertuig voor- of acheteruit rijdt. De positie van uw voertuig zoals waargenomen door de sensor kan in dit geval afwijken van de actuèle positie.

Opmerking : Als de ND-PG1 snugheidsimpuls-generator (afzonderlijk verkrijigbaar) worden gebruikt, moet erop worden gelet dat davon wordt aangesloten.

Kijk waar hetchyteruirijlicht van uw auto is (hetlicht dat gaat branden wanneer de schakelhendel in dechteruit [R] wordt gezet) en Zoek de draad van hetchyteruit-rijlicht in de koffeffruimte.

Dit product

Opmerking: Bij het verwangen van de zekering mag uuitsluitend een zekering gebruiken met het amperage aangegeven op de zekeringhouder.

Geel/zwart, paars/wit, roze,lichtgroen

Opmerking:

Snoeren voor dit product en overeenkomende snoeren voor andere producten hebben möglichk verschillende kleuren ook al is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit product met een ander productaarom de installmenthandleiding van beiden producten en verbind de snoeren metdezelfde functie met elkaar.

Zwart

Naar een metalen gedeelte van de carrosserie. Zoek een massapunt in de buurt van het hoofdapparaat om elektromagnetische storingen veroorzaakt door de carrosserie te vermijden.

Opmerking: De gele, rode en orangje/witte draden要去en verbonden worden met de aansluitingen na de zekeringenkast van de accu.

Geel

Naar een aansluiting die altijd van stroom voorzien wordt, ongeacht de stand van het contactslot.

Rood

Naar een aansluiting waarvan de stroomtoevoer geregold worden door de ON/OFF instelling van het contactslot (12 V gelijkstroom).

Sluit deze draad Niet aan op een aansluiting die voortdurend van stroom voorzien worden. Indien u dit wel doet kan de accu leeglopen.

Oranje/wit

Naar de aansluiting van de lichtschakelaar.

Zie blz. 9-11.

BELANGRIJK

• Pioneer raadt u af het apparaat zich in te bouwen of eventueel onderhoud te verrachten. Bij verkeerd inboundoven of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inboundoven en onderhoud van het apparaat over aan bevoegt Pioneer servicepersoneel.

• Monteer het apparaat nooit op eenplaats waar:

• Het apparaat letsel kan toebrengen aan de bestuurd er of de passagiers wonneer plotseling hard geremd worden.

• Het apparaat de bestuurder kan hinderen bij het besturen van de auto (bijv. op de vloer vór de bestuurdersstoel).

• Controller of er niets hinter het dashboard of de panelen zit wanner u hierin gaten.gaat boren. Wees voorzichtig dat u geen brandstofleidingen, remleidingen of stroomkabels beschadigt.

• Wanner u schroeven gelebrukt, let er dan op dat deze nicht in contactkommen met de elektrische bedrading. De bedrading zou beschadigd können raken door de voertuigtrillingen, wat kan leiden tot kortsluiting of andere storingen.
• Gebruik de bijgeleverde onderdelen op de voorgeschreven wijze zodate het apparaat juist worden ingebouwd. Indien u andere onderdelen gebruikt, kutu beschadigingen aan het apparaat veroorzaken of het apparaat kan losraken.
• Wanner de GPS antennedraad of de microfoondraad zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van het systeem op dat u op geen enkele wijze gehinderd worden bij de normale besturing van de auto.
• Zorg ervoor dat de draden Niet loshangen en geraakt konnen worden door een portier of stoelverschuivingsmechanisme, met eventueel kortsluiting tot gevolg.
• Controller nadat u de DVD navigatie-eenheid heeft ingebouwd of de andere apparatuur in uw auto maar behoren werkt.

Voorkomen van elektromagnetische storing in de DVD navigatie-eenheid

• Om geluiden te voorkomen要去en de volgende voorwerpen zo ver möglichk van het hoofdapparaat van de DVD navigatie-eenheid alsmede andere kabels en draden worden geplaatst:

• TV antennen en antennekabel

• FM, MG/LG antenne met de kabel
• GPS antenna met de kabel

Bovendien要去 de diverse antennekabels zo ver möglichk van elkaar worden aangebracht. Ze mighten Niet samen worden bevestigd of elkaar kruisen.

Bij elektromagnetische storingen is de kans groter dat de voertuigpositie fouitief op het scherm worden aangegeven.

Alvorens het apparaat definitief te bevestigen

• Raadpleeg uw dichtstbijzijnde dealer als het voor het installereren van het apparaat nodig blijkt gaten te boren of andere wijzigingen aan te brengen aan de auto.
• Voor u het apparaat definitief installeert, is het raadzaam eerst alle aansluitingen tijdelijk te makeen om te controlenen of allesaar behoren functioneert, zodate u later Niet voor verrassingen komt te staan.

Alvorens de kleefstroken vast te plakken

• Zorg dat het oppervlak waarup de kleefstrook gaat aanbrengen droog is en vrij van stof, olie, vet enz.

Opmerkingen betreffende het inbouwen

• Monteer het hoofdapparaat Niet op een plaat waar het apparaat blootgesteld staat aan hoge temperaturen of vocht, zoals:

• In de buurt van verwarmingsroosters.

• Opplaatsen blootgesteld aan direct zonlicht, zoals op het dashboard of op de hoedenplank.

• Opplaatsen waar water op het apparaatterecht kan komen, zoals zich in de buurt van een portier.

• De degelijkheid van de inbouw hangt af van de auto waarin het apparaat worden ingebouwd en de inbouwplaats. Kies eenplaats uit waar u het apparaat stevig kunt bevestigen en monteer het apparaat zorgvuldig. Als het apparaat Niet stevig is bevestigd, bestaat er een grotere kans dat de voertuigpositie fouf op het scherm worden aangegeven.

• Monteer het apparaat Niet op de afdekplaat van het reservewiel of op andereplaatsen die blootgesteld worden aan sterke trillingen.
• Als het apparaat onder een van de voorstoelen worden gemonteerd, let er dan goed op dat het apparaat Niet de schuifbeweging van de stoe hindert.
• Monteer het apparaat Niet op een plaats waar er voorwerpen op+kunnen vallen. Bij harde schokken is de kans groter dat de voertuigpositie fouf op het scherm worden aangegeven.
• Monteer het apparaat Niet op eenplaats waar dit kan hinderen bij de toegang tot het reservewiel, de krik, gereedschappen enz.
• Controller of er voldoende plaats is om een disc of een PC-kaart in het apparaat te steken en eruit te nemen.
• Monteer het apparaat onder een hoek van maximaal +30 tot -15 graden (maximaal 5 graden waar links of rechts van de rijrichting van uw auto). Als het apparaat te schuin wordt gemonteerd, is de kans groter dat de voertuigpositie fouf op het scherm worden aangegeven.

• Monteer het apparaat Niet verticaal. Het apparaat zal dan nicht juist functioneren.

Hoofdapparaat en bijgeleverd montagematerialiaal

Hoofdapparaat

Schroef

Houder

Verwijdersleutels (2 stuks)

Rubbermof

Bevestigingschroef (5× 6mm) (4 stuks)

Schroef met platte kop (5× 6mm) (4 stuks)

Frame

BELANGRIJK

• DVD navigatie-eenheid met de linker- en rechterzijde loodrecht op of evenwijdig aan de rijrichting van de auto aanbrengen. Niet diagonalaal ten opzichte van de rijrichting aanbrengen, anders worden de standplaats verkeerd aangegeven.
• Als de DVD navigatie-eenheid met linker- en rechtzerijde parallel aan de rijrichting worden aangebracht,要去 de richtingshendel worden omgezet en de bevestigingsbout aan de ijnde worden aangebracht, anders werkt de G-sensor in de DVD navigatie-eenheid Niet correct.

Als de DVD navigatie-eenheid met de linker- en rechtzerijde parallel aan de rijrichting worden aangebracht

Als de DVD navigatie-eenheid met de linker- en rechtzerijnde parallel aan de rijrichting wordt aangebracht, moet de bevestigingsbout onder de DVD navigatie-eenheid worden verwijderd en moet de richtingshendel worden omgezet. Vervolgens moet de montage-plaat van de bevestigingsbout van de zijde in de zijde worden gewijzigd. Als de bout aan de zijde worden aangebracht, werkt de G-sensor in de DVD navigatie-eenheid nicht correct.

1. Verwijden van de borgbout op de richtingshendel.

2. Zet de hendel om en breng de bevestigingsbout aan de zijde aan.

DIN voor/achter-montage

Dit product kan waar keuze aan de voorkant (conventionele DIN voor-montage) of aan dechterkant (DIN aller-montage, met gebruikmaking van de schroefgaten aan de zijkanten van het chassis) bevestigd worden. Voor details hieromtrent dient u de hiernavolgende geillustreerde installmentevoorbeelden te raadplegen.

DIN voor-montage

Installatie met de rubbermof

Verwijdersen van het apparaat

Trek maar buiten om het frame te verwijderen. (Om het frame waar aan te bredgen,plaatst u de Kant met de groef omlaag en bevestigt u het aldus.)

Frame

Installatie met gebruikmaking van de schroefgaten aan derijkanten van dit product

- Vastmaken van dit product aan de bevestigingsbeugel.

Kies een positie waar de schroefgaten van de beugel en de schroefgaten van dit product in een lijn liggen (passen) en draai de schroeven op 2plaatsen aan elke Kant vast. Gebruik bevestigingschroef (5× 6mm) of schroeven met platte kop (5× 6mm) , afhankelijk van de vorm van de schroefgaten in de beugel.

BELANGRIJK

• Maak de GPS antennedraad Niet korter en ook Niet langer. Wijzigen van de antennedraad kan resulteren in kortsluiting.

Opmerkingen betreffende het bevestigen

• De antenné dient op een zo horizontally möglichk oppervlak te worden bevestigd, op eenplaats waar de ontvangst van de radiogolven zo min möglichk worden gehinderd. De antenné kan de radiogolven van de satelliet alleen ontvangen als er geen obstakelCUSnen de antennene en de satelliet is.

Het verdient aanbeveling de antennopeh dad of op het kofferdeksel van de auto te bevestigen.

Dak Hoedenplank

• Indien u de GPS antennene binnen in de auto aanbrengt, gebruik dan het metalenplaatje dat bij het systeme worden geleverd. Als ditplaatje Niet gebruikt worden, zal de ontvangstgevoeligheid onbevredigend zijn.
• Maak het bijgeleverde metalenplaatje nicht kleiner, aangezien dit resulteert in een lagere gevoeligheid van de GPS antenne.
• Trek Niet aan de antennedraad wonneur u de GPS antennne wilt verwijderen. De magnete van de antennne is erg krachtig en u zou de draad konnen lostrekken van de antennne.
• De GPS antennne worden bevestigd met behulp van de magneet. Let er bij het bevestigen van de GPS antennne op dat u geen krassen op de carrosserie veroorzaakt.
• Wonneer u de GPS antennne op de buitenzijde van de auto haeft aangebracht, dient u deze los te make n en in de auto te leggen voordat u door een autowasserette rijdt. Indien dit worden verzuiimd, kan de antennne losraken en krassen op de carrosserieveroorzaken.
• Verf de GPS antennne nicht, aangezien dit de prestatie van de antennne beinvloedt.

GPS antenna en bijgeleverd montagematerialiaal

GPS antenna

Metalen plaatje

Klem (5 stuks)

Waterbestendig isolatieblokje

Bevestigen van de Antenne binnen in de auto (op het dashboard of de hoedenplank)

Bevestig het metalenplaatje op een zo horizontaal möglichke ondergrond op een plaats waar de GPS antennae de golven van buitenaf kan ontvangen. Plaats de GPS antennae op het metalenplaatje. (De GPS antennae heeft een magneet aan de onderzijde.)

Zorg dat het oppervlak waarup het metalenplaatje gaat aanbrengen, droog is en vrij vanstof, olie, vet enz.

Opmerking: De onderkant van het metalen plaatje bevat een sterk kleefmiddel, dat het dashboard kan beschaden wenneer u het plaatje verwijdert.

Klemmen

Gebruik de klemmen om de draad op de vereiste plaatsen gegen het interieur van de auto te bevestigen.

Opmerking:

• Let er bij het aanbrengen van het metalenplaatje op dat Niet inkleine onderdelen worden gesneden.
• De ruiten van sommige auto's lately de signalen van de GPS satellieten Niet door. In dat geval dient u de GPS antennae aan de buitenzijde van de auto te bevestigen.

Bevestigen van de antennae aan de buitenzijde van de auto (op de carrosserie)

Bevestig de GPS antennae op een zo horizonvaal möglichke ondergrond Zoals op het dak of kofferdeksel. (De GPS antennae heeft een magneet aan de onderzijde.)

De antennedraad via het kofferdeksel maar binnen leiden

Waterbestendig isolatieblokje Zorg dat het waterbestendig isolatieblokje bij het sluiten van het kofferdeksel op de rubber affichtstrip valt.

Maak een U-vormige lus in de draad voordat u deze over de rubberen ajdichtstrip leidt, om te voorkomen dat regen-water langus de draad in de auto druppelt.

Afstandsbediening en bijgeleverde accessoires

Afstandsbediening

(2 stuks)

Alkalibatterij

(UM-4, AAA, LR03 1,5 V)

Houder

Dubbelzijdig plakband (groot)

Aanbrengen van de batterijen

Verwijder de batterij-afdekking en breng twee alkaline (UM-4, AAA, LR03, 1,5V) batterijen aan. Zie voormeer informatie de "Hardwarehandleiding".

BELANGRIJK

• Zorg ervoor dat u de batterijen in de juiste richting aanbrengt, aan de hand van de + en - markeringen op de afbeelding.
• Gebruik geen oude en weitere batterijen tegelijkkertijd.
• Gebruik geen verschillende typen batterijen door elkaar. Ook batterijen van hetzelfde formaat kunnen een andere spanningsafgifte hebben.
• Verwijder de batterijen wanneer de afstandsbediening gedurende langeijd buiten gebruik zal়.
• Als een batterij heeft gelekt, maak het batterijvak dan eerst zorgvuldig schoon alvorens u nieuwe batterijen aanbrengt.
• De bijgeleverde batterijen zich niet oplaadhaar; probeer het niet UIT.
• Ter verranging is het aanbevolen alkalinebatterijen te gebruiken.
• Voer gebruikte batterijen af in overeentemming met de overheidsbepalingen of openbare milieuverordningen die in uw gebied/land van toepassing+zijn.

Behandeling van de afstandsbediening

• Zorg dat de afstandsbediening Niet is blootgesteld aan hoge temperaturen of direct zonlicht. Wanner de afstandsbediening langere vrij aan hoge temperaturen of direct zonlicht is blootgesteld, kan deze verrormen, verkleuren of defect raken.
• Vervang de batterijen wanseer het functioneren van de afstandsbediening afneemt.

Bij dit product zijn batterijengeleverd. Wanner deze leegijken, moet u ze Niet weggooienaar inleveren als KCA.

Bij het aanbrengen met dubbelzijdig plakband

Bevestig de steun met behulp van de dubbelzijdig plakband (breed)uit de set.

Horizontale montage

Hooggeplaatst aanbrengen

Opmerkingen betreffende de plaatsvoor de microfoon

• Monteer de microfoon op eenplaats en in de richting waarin deze het stemgeluid van de persoon die het systeme via spreak bedient goed kan opvangen.

Microfoon en bijgeleverde accessoires

Microfoon

Microfoonclip

Dubbelzijdig plakband (klein)

Klemmen (5 stuks)

Bevestigen van de microloon op de zonneklep

1. Monteer de microfoon in de microfoonclip.

2. Monteer de microfoonclip op de zonneklep.

Bevestig de microfoonclip op de omhooggeklapte zonneklep. (Bij het omlaagklappen van de zonneklep zal het stemherkenningsvermogen van de microloon afnemen.)

Bevestigen van de microloon op de stuurkolom

1. Monteer de microfoon in de microfoonclip.

2. Bevestig de microfoonclip op de stuurkolom.

Bevestig de microfoonclip op de bovenkant van de stuurkolom.

Klemmen

Gebruik de klemmen om de draad op de vereisteplaatsen gegen het interieur van de auto te bevestigen.

BELANGRIJK

• Wonneer de microfoondraad zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het aanbren-gen van de microloon op dat u op geen enkele wijze gehinderd worden bij de normale besturing van de auto.

1. Sluit de accu aan.

Controleer nogmaals of alle aansluitingen op de juiste wijze zichen gemaakt en het apparaat correct is ingebouwd. Monteer de auto-onderdelen die u bij het inbouwen van het apparaat heeft verwijderd. Sluit tot slot de massakabel (-) waar op de massapool (-) van de accu aan.

2. Start de motor.

3. Druk op de reset-toets van het apparatus.

Druk met een spits voorwerp, zoals de punt van een pen, op de reset-toets van het apparaat.

4. Neem het autonavigatiesystem in gebruik.

Zie de "Bedieningshandleiding" van de DVD navigatie-eenheid voor nadere bijzonderheden.
