Type de produit	Carillon sans fil
Marque	REV
Modèle	Funk-Gong-Set Orchestra
Alimentation du carillon	3 piles 1,5 V AAA (non fournies)
Alimentation du bouton d'appel	1 pile 12 V 23A (fournie)
Alimentation du détecteur de mouvement	1 pile 3 V CR2450 (fournie)
Portée en champ libre (bouton d'appel → carillon)	150 m maximum
Portée en champ libre (détecteur → carillon)	100 m maximum
Fréquence radio	433,92 MHz
Puissance d'émission maximale	< 10 mW
Volume sonore	90 dB (4 niveaux réglables)
Nombre de mélodies	52 mélodies au choix
Angle de détection (détecteur de mouvement)	Environ 110°
Temps entre deux détections	5 secondes
Indice de protection (carillon et détecteur)	IP20 (intérieur, pièces sèches)
Indice de protection (bouton d'appel)	IP55 (extérieur sous abri)
Fonctions principales	Sonnerie sans fil, détecteur de mouvement, codage récepteur/émetteur, 52 mélodies, réglage volume
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas ouvrir ni réparer ; utiliser uniquement les piles recommandées ; respecter la polarité
Pièces détachées et réparabilité	Aucune pièce remplaçable ; produit non réparable par l'utilisateur
Informations générales	Conforme à la directive 2014/53/UE ; déclaration CE disponible sur www.rev.de

FOIRE AUX QUESTIONS - Funk-Gong-Set Orchestra REV

Comment installer le carillon sans fil ?

Vissez les vis dans le mur en les laissant dépasser de quelques millimètres, puis accrochez le carillon à la languette prévue. Pour le bouton d'appel, montez la plaque de fixation avec les vis fournies et glissez le bouton dessus, ou utilisez le ruban adhésif double face. Le détecteur de mouvement se pose au sol avec le revêtement antidérapant ou se fixe au mur à 2-2,2 m de hauteur.

Comment coder le carillon avec le bouton d'appel ?

Sélectionnez d'abord la mélodie souhaitée. Appuyez sur la touche Volume du carillon pendant 5 secondes jusqu'à entendre un Ding-dong (LED clignote). Appuyez ensuite sur le bouton d'appel ; le carillon joue la mélodie si le codage réussit.

Que faire si le carillon ne sonne pas ?

Vérifiez les piles du carillon et de l'émetteur (bouton ou détecteur). Remplacez-les si nécessaire. Assurez-vous que la distance n'est pas trop grande et que le codage est actif. Contrôlez aussi le réglage du volume.

Quelle est la portée maximale ?

En champ libre, le bouton d'appel peut atteindre 150 m et le détecteur de mouvement 100 m. Les murs, cloisons et surfaces métalliques réduisent la portée.

Comment régler le volume et changer de mélodie ?

Appuyez plusieurs fois sur la touche Volume pour choisir parmi 4 niveaux de volume. Utilisez les touches Mélodie avant/arrière pour écouter les 52 mélodies. Le dernier volume sélectionné est sauvegardé automatiquement.

Comment changer la pile du détecteur de mouvement ?

Retirez le support de montage arrière, dévissez le couvercle du compartiment à piles et remplacez la pile par une neuve du même type (CR2450, pôle positif vers le haut). Refermez le compartiment. Le détecteur doit alors fonctionner immédiatement.

Peut-on ajouter plusieurs carillons ou boutons d'appel ?

Oui, jusqu'à 20 récepteurs (carillons) peuvent être attribués à un émetteur, et jusqu'à 20 émetteurs (boutons, détecteurs) à un récepteur. Pour cela, répétez la procédure de codage pour chaque nouvel appareil.

Le détecteur de mouvement déclenche de fausses alertes, que faire ?

Vérifiez qu'il n'y a pas de sources de chaleur, de froid ou de mouvements parasites (radiateurs, plantes, courants d'air) dans la zone de détection. Évitez de monter le détecteur face à une fenêtre et choisissez un emplacement où la détection se fait transversalement au passage.

Le bouton d'appel est-il étanche ?

Oui, le bouton d'appel a un indice de protection IP55, ce qui signifie qu'il peut être utilisé à l'extérieur sous abri. Le carillon et le détecteur sont IP20 et doivent rester à l'intérieur dans des pièces sèches.

Comment supprimer le codage existant ?

Appuyez sur la touche Mélodie avant du carillon pendant 5 secondes. Un Ding-dong et un clignotement de la LED confirment la réinitialisation du carillon aux réglages d'usine. Le codage avec le contact fenêtre persiste jusqu'à cette réinitialisation.

MODE D'EMPLOI Funk-Gong-Set Orchestra REV

Une version multilingue de ce manuel vous trouverez sous www.rev.de. Alternativement, vous pouvez suivre le code QR adjacent.

Veuillez lire attentivement le présent manuel d'utilisation avant la mise en service et conservez-le soigneusement pour pouvoir le consulter ultérieurement. Le bouton de sonnette est conçu pour être utilisé à l'extérieur sous abri. Il ne faut pas l'exposer à de rudes conditions. Le carillon radio est prévu pour être monté à l'intérieur, les séches (IP20).

Consignes

• Le carillon radio est conçu pour être utilisé seulement avec les piles qui conviennent.
• Ce kit de carillon radio est constitué d'un émetteur et d'un récepteur
• En combinaison avec un récepteur (gong), le détecteur de mouvement vous offre la possibilité de configurer un système de sonnerie sans câblage.
• Ce kit n'est pas destiné à être intégré dans un dispositif de sonnerie déjà existant.
• La portée entre l'émetteur et le récepteur s'élève à 100 m au maximum en champ libre. Si le signal radio est émis à travers des cloisons, des murs, du mobilier et d'autres obstacles, la portée dépend des caractéristiques de la construction - les murs, plus particulièrement les murs en béton armé, les vitrages et les plafonds à isolation thermique réduisent la portée.
• Les écrans qui constituent des parties métalliques peuvent entraver fortement la réception si bien qu'une transmission du signal n'est plus possible. C'est pourquoi vous ne devez jamais coller l'émetteur sur des surfaces métalliques.
• Si vous n'utilisez pas le produit pendant une longue période, retirez les piles.
• Ce produit ne possède pas d'éléments remplaçables. Ne tentez pas d'ouvrir ou de réparer le produit.

Caractéristiques techniques

Portée en champ libre:

Bouton d'appel - Carillon: max. 150m

Détecteur de mouvement - Carillon: max. 100m

Fréquence: 433,92MHz

Bande de fréquences: 433,05 – 434,79MHz

Puissance d'émission maximale: <10mW

Détecteur de mouvement: Angle de détection: env. 110°

Temps entre 2 détections: 5 secondes

Pile:

Carillon: 3x 1,5V AAA (ne sont pas comprises dans les fournitures)

Bouton d'appel: 1x 12V 23A (comprise dans les fournitures)

Détecteur de mouvement: 1x 3V CR2450 (comprise dans les)

fournitures)

Degré de protection :

Carillon et Détecteur de mouvement: IP20 (utilisable seulement à)

l'intérieur et dans des pièces sèches)

Bouton d'appel: IP55 (à l'extérieur sous abri)

Volume sonore:

90dB (réglage 4 niveaux)

Nombre de mélodies:

52 mélodies au choix

Classe de protection:

Basse tension de protection

Consignes de sécurité concernant les piles

• Une erreur de polarité peut détruire l'appareil.
• Ne pas laisser les piles à portée des enfants, en particulier celles qui peuvent être avalées.
• On ne devrait pas essayer de réactiver des piles en les réchauffant ou en prenant des mesures analogues. Il ne faut pas recharger les piles et les batteries de piles parce que le rechargement peut provoquer une fuite d'électrolyte et provoquer une explosion ou un feu.
• Ne pas plonger les piles dans l'eau, ne pas les conserver dans un endroit humide mais dans un endroit sec et frais.
• Ne pas jeter les piles dans le feu, ne pas les ouvrir, ne pas les souder ou les braser soi-même. Ne pas court-circuiter les piles.

Fonction détecteur de mouvement

Le détecteur de mouvement démarre une détection de la zone toutes les 5 secondes. Le voyant bleu s'allume lorsque, pendant le temps de reconnaissance, un mouvement ou une modification de température est détectée dans la zone de détection. Le capteur se déclenche et envoie un signal au récepteur (carillon) qui affiche la réception du signal avec une sonnerie.

Mise en service

Carillon: Ouvrez le compartiment à pile du carillon et insérez une pile. Type et nombre de piles, voir « Caractéristiques techniques ». Enfin, fermez à nouveau le compartiment à pile.

Bouton d'appel: Enlevez la plaque de montage arrière en la glissant de la face arrière du bouton d'appel (voir illustration à droite). Ouvrez le compartiment à piles du bouton d'appel avec le tournevis fourni. Retirez la bande isolante dans le compartiment à pile. Puis fermez à nouveau le compartiment à piles.

Détecteur de mouvement: Enlevez le dispositif de montage arrière. Dévissez le couvercle du compartiment à pile du détecteur de mouvement. Retirez la bande isolante dans le compartiment à pile. Enfin, fermez à nouveau le compartiment à pile.

Changement de pile

À l'état normal, le voyant bleu clignote une fois lorsque le capteur se déclenche. Lorsque la pile présente un état faible, le voyant bleu clignote à nouveau 2 fois rapidement après le clignotement normal.

Pour changer la pile, retirez le dispositif de montage arrière. Dévissez le couvercle du compartiment à pile. Changez la pile et mettez en place une pile neuve du même type (voir « caractéristiques techniques »). Le pôle positif pointe vers le haut. Enfin, fermez à nouveau le compartiment à pile.

Le détecteur de mouvement devrait immédiatement reconnaître votre mouvement et le carillon jouer la sonnerie.

Créer/supprimer un codage

Le carillon et le bouton d'appel de ce set ont déjà été codés en usine. Si vous souhaitez renouveler le codage ou ajouter d'autres carillons/boutons d'appel, procédez comme suit. Codage du carillon et du bouton d'appel.

Codage du carillon et du bouton d'appel:

1. Sélectionnez avant le codage votre sonnerie préférée (voir « Réglage du volume sonore/ Sélection de mélodie »).
2. Appuyez sur la touche « Volume » sur le carillon pendant 5 secondes. Vous entendez un Ding-dong et la LED commence à clignoter pour signaliser que le mode codage est actif.
3. Appuyez sur le bouton d'appel pour envoyer un signal au carillon. Lorsque le codage a été réalisé avec succès, le carillon joue de manière automatique la sonnerie sélectionnée.

Codage du carillon et du détecteur de mouvement:

1. Sélectionnez avant le codage votre sonnerie préférée (voir « Réglage du volume/Choix de la mélodie »).
2. Retirez la pile du détecteur de mouvement.
3. Appuyez sur la touche « Volume » sur le carillon pendant 5 secondes. Vous entendez un Dingdong et la LED commence à clignoter pour signaler que le mode codage est actif.
4. Placez la pile dans le détecteur de mouvement et faites un mouvement dans la zone de détection du détecteur de mouvement. Lorsque le codage a été réalisé avec succès, le carillon joue automatiquement la sonnerie sélectionnée. Indications:
5. Le mode codage s'arrête automatiquement à l'issue du codage.
6. Le mode codage est actif durant 5 secondes uniquement.
7. Le mode codage est disponible simultanément pour un seul récepteur (carillon) et un seul émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre) uniquement. Répétez le codage décrit ci-dessus si vous souhaitez coder plusieurs récepteurs/émetteurs.
8. Vous pouvez attribuer à chaque émetteur une autre sonnerie et créer ainsi une distinction d'appels.
9. Jusqu'à 20 récepteurs (carillon) peuvent être attribués à un émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre). Voir « Produits compatibles ».
10. Jusqu'à 20 émetteurs (bouton d'appel, détecteur de mouvement, contact de fenêtre) peuvent être attribués à un récepteur (carillon). Voir « Produits compatibles ».

Supprimer un codage:

appuyez sur la touche « Mélodie avant » sur le carillon pendant 5 secondes pour réinitialiser le carillon à ses réglages par défaut. Lorsque le carillon joue le ding-dong et que la LED clignote, cela signifie que la réinitialisation s'est effectuée avec succès.

Indication : le codage entre le carillon et le contact fenêtre persiste jusqu'à ce que nous supprimions le codage comme décrit ci-dessus. Même lorsque vous enlevez les piles.

Gong vue de côté

Gong vue arrière

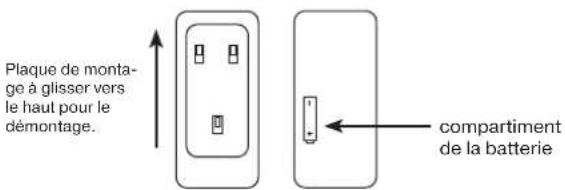

Bouton de cloche vue arrière

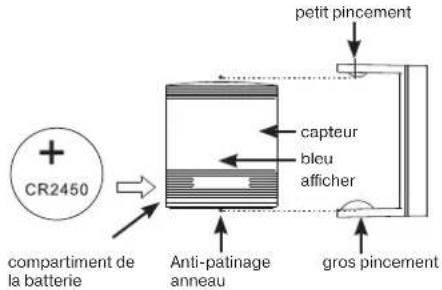

Détecteur de mouvement vue de face

Réglage du volume/choix de la mélodie

Appuyez sur la touche « Volume »/« Mélodie avant/arrière » aussi souvent jusqu'à ce que le volume/la mélodie désirée retentisse.

Vous pouvez à tout moment modifier le volume et celui-ci est indépendant de l'émetteur correspondant. Le volume sélectionné en dernier est automatiquement sauvegardé. Vous pouvez en outre jouer différentes sonneries en appuyant sur « Mélodie avant/arrière ». Ceci n'a aucune influence sur la sonnerie sauvegardée lors du codage entre l'émetteur et le récepteur.

Montage

Choisissez un endroit adapté pour y installer le carillon et le bouton d'appel. Avant de percer, assurez-vous de l'absence de lignes et de conduites aux endroits choisis.

Conseil: Testez la fonction souhaitée avant le montage définitif au lieu de montage que vous avez choisi.

Carillon: Vissez les vis dans le mur jusqu'à ce qu'elles ne dépassent plus que de quelques millimètres. Accrochez le carillon à la languette d'accrochage prévue.

Bouton d'appel: Montez la plaque de montage avec les vis fournies. Glissez le bouton d'appel sur la plaque de montage ou utilisez le ruban adhésif double face pour le montage.

Détecteur de mouvement: Placez le détecteur de mouvement à un endroit adapté. Le revêtement antidérapant est inclus dans l'emballage et assure une position sûre au sol ou utilisez le dispositif de fixation avec les vis jointes. La hauteur de montage recommandée est de 2 - 2,2 m afin de couvrir une zone de détection maximale.

Indications:

- La zone de détection dépend de l'emplacement choisi. Le montage au mur ou au plafond est à priviléger.

- Évitez les sources de chaleur, de froid et de mouvement non souhaitées, par ex. les radiateurs soufflants, le rayonnement solaire, les réfrigérateurs ou les ventilateurs, dans la zone de détection pour éviter les fausses alertes.

- Évitez de couvrir la lentille du détecteur de mouvement afin de ne pas limiter la zone de détection, par ex. à cause de plantes ou de meubles.

- Choisissez l'emplacement de manière à ce que la détection de mouvement se fasse du fait du passage dans plusieurs zones de détection. La détection de mouvement est moins précise dans la direction du détecteur de mouvement que transversalement.

- Évitez le montage en face de fenêtres. À cet endroit, des courants d'air ou des mouvements devant la fenêtre peuvent déclencher une fausse alerte.

Recherche d'erreur

Description d'erreur	Dépannage
Le carillon ne sonne pas	Vérifiez les piles du récepteur (carillon) et de l'émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre). Changez les piles si nécessaire.Vérifiez si la distance entre le récepteur (carillon) et l'émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre) est trop grande. Diminuez la distance pour être de nouveau dans la portée, si c'est nécessaire.Vérifiez si le récepteur (carillon) et l'émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre) est codé. Codez l'émetteur et le récepteur comme décrit ci-dessous si nécessaire.Vérifiez le réglage du volume du récepteur (carillon). Montez le volume, si nécessaire.
La portée est faible	Contrôlez la surface de montage et l'environnement. Les surfaces métalliques peuvent réduire la portée. Évitez de monter le détecteur sur ou près de métal.Certaines conditions architecturales (par ex. des murs ou des plafonds en béton) peuvent avoir une influence sur la portée.Les autres produits radio à proximité peuvent avoir une influence sur la portée. Changez l'emplacement du récepteur (carillon) et/ou de l'émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre) ou de l'autre produit radio.Vérifiez les piles du récepteur (carillon) et de l'émetteur (bouton d'appel, détecteur de mouvement, contact de fenêtre). Changez les piles si nécessaire.
Fausse alerte	Contrôlez la présence de mouvements d'animaux ou de plantes occasionnels, le rayonnement de chaleur ou de froid, de courants d'air, entre autres, dans la zone de détection. Changez l'emplacement si nécessaire.
Le carillon ne sonne pas toujours lorsque quel-qu'un passe devant	Le mouvement du passant n'a pas été détectée. Pour éviter une alerte et une sonnerie constantes lorsque le détecteur de mouvement se déclenche, un intervalle de temps de 5 secondes est mis en place entre les détections. Lorsqu'un passant passe rapidement dans la zone de détection pendant cet intervalle de temps, le mouvement ne peut pas être détecté.Montez le détecteur de mouvement à la hauteur recommandée de 2 - 2,2 m pour couvrir une zone de détection maximale.Le mouvement fut détecté mais la distance entre le récepteur (carillon) et l'émetteur (détecteur de mouvement) est plus faible qu'auparavant du fait que la pile présente un état faible. Changez les piles lorsque l'alerte pile sur le détecteur de mouvement clignote.

produits compatibles

numéro d'article	numéro de type désignation
0082600103 DB500	+ DB50 Carillon radio	Orchestra carré blanc+ bouton d'appel Orchestra blanc
0082610103 DB500	AC + DB50 Carillon radio	dio Orchestra carré pour prise électrique blanc+ bouton d'appel Orchestra blanc
0082620103 DB400	+ DB50 Carillon radio	Orchestra rectangulaire blanc+ bouton d'appel Orchestra blanc
0082630103 DB400	AC + DB50 Carillon radio	dio Orchestra rectangulaire pour prise électrique blanc + bouton d'appel Orchestra blanc
0083950103 DB50	Bouton d'appel radio	Orchestra blanc
0083960103 SA-IR07-NWX03-D Détecteur de mouvement Orchestra blanc
0083970103 SA-MC08-N04-D Contact de fenêtre radio Orchestra blanc
0082650103 B6 (AC) + B6 (DC)+ DB50		Set carillon radio Orchestra Carillon Q + Carillon Q prise électrique blanc+ bouton d'appel blanc
0082640103 B7 (DC)+ SA-IR07-NWX03-D+ DB50		Set carillon radio Orchestra Carillon Q + détecteur de mouvement blanc+ bouton d'appel blanc

Consignes d'élimination conformément à la directive DEEE (déchets d'équipements électroniques et électriques)

Les appareils électriques et électroniques usagés ne doivent plus être jetés dans les ordures non triées conformément aux prescriptions européennes. Le symbole de la poubelle à roulettes indique le caractère indispensable de la collecte séparée des déchets. Aidez-nous à protéger l'environnement et veillez à éliminer l'appareil, si vous ne l'utilisez plus, dans les systèmes de collecte séparée prévus à cet effet. DIRECTIVE 2012/19/EU DU PARLEMENT EUROPÉEN ET DU CONSEIL du 04 juillet 2012 relative aux déchets d'équipements électriques et électroniques.

Consignes d'élimination des piles

Les piles et les accumulateurs ne doivent pas être éliminés avec les ordures ménagères. Selon la législation en vigueur, chaque consommateur est tenu de remettre toutes les piles et tous les accumulateurs - qu'ils contiennent ou non des substances nocives - à un centre de collecte de sa commune ou de son quartier ou encore dans le commerce pour qu'ils soient éliminés dans le respect de l'environnement. Veuillez n'éliminer les piles et les accumulateurs que lorsqu'ils sont déchargés !

Déclaration de conformité CE

Par la présente, la société REV Ritter GmbH déclare que le type de système radio B7 (DC) + SA-IR07-NWX03-D + DB50 répond aux exigences de la DIRECTIVE 2014/53/EU. Vous trouverez une déclaration de conformité CE complète à l'adresse : www.rev.de au numéro de type ou d'article correspondant.
