Funk-Gong-Set Orchestra - Kabellose Türklingel REV - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Türklingel
Marke	REV
Modell	Funk-Gong-Set Orchestra
Stromversorgung Klingel	3 AAA-Batterien 1,5 V (nicht im Lieferumfang)
Stromversorgung Klingeltaste	1 Batterie 12 V 23A (im Lieferumfang)
Stromversorgung Bewegungsmelder	1 Batterie 3 V CR2450 (im Lieferumfang)
Reichweite im freien Feld (Klingeltaste → Klingel)	max. 150 m
Reichweite im freien Feld (Bewegungsmelder → Klingel)	max. 100 m
Funkfrequenz	433,92 MHz
Maximale Sendeleistung	< 10 mW
Lautstärke	90 dB (4 Stufen einstellbar)
Anzahl Melodien	52 Melodien wählbar
Erfassungswinkel (Bewegungsmelder)	ca. 110°
Zeit zwischen zwei Erfassungen	5 Sekunden
Schutzart (Klingel und Bewegungsmelder)	IP20 (Innenbereich, trockene Räume)
Schutzart (Klingeltaste)	IP55 (Außenbereich unter Dach)
Hauptfunktionen	Kabelloses Läuten, Bewegungsmelder, Empfänger/Sender-Codierung, 52 Melodien, Lautstärkeeinstellung
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Nicht öffnen oder reparieren; nur empfohlene Batterien verwenden; Polarität beachten
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile; Produkt nicht vom Benutzer reparierbar
Allgemeine Informationen	Konform mit Richtlinie 2014/53/EU; CE-Erklärung verfügbar auf www.rev.de

Häufig gestellte Fragen - Funk-Gong-Set Orchestra REV

Wie installiere ich die kabellose Klingel?

Schrauben Sie die Schrauben in die Wand und lassen Sie sie einige Millimeter überstehen, hängen Sie dann die Klingel an die vorgesehene Lasche. Für die Klingeltaste montieren Sie die Befestigungsplatte mit den mitgelieferten Schrauben und schieben die Taste darauf, oder verwenden Sie das doppelseitige Klebeband. Der Bewegungsmelder wird mit der rutschfesten Beschichtung auf den Boden gestellt oder in 2-2,2 m Höhe an der Wand befestigt.

Wie kodiere ich die Klingel mit der Klingeltaste?

Wählen Sie zuerst die gewünschte Melodie. Drücken Sie die Lautstärketaste der Klingel 5 Sekunden lang, bis ein Ding-Dong ertönt (LED blinkt). Drücken Sie dann die Klingeltaste; die Klingel spielt die Melodie, wenn die Codierung erfolgreich war.

Was tun, wenn die Klingel nicht läutet?

Überprüfen Sie die Batterien der Klingel und des Senders (Taste oder Melder). Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Entfernung nicht zu groß ist und die Codierung aktiv ist. Überprüfen Sie auch die Lautstärkeeinstellung.

Was ist die maximale Reichweite?

Im freien Feld kann die Klingeltaste bis zu 150 m und der Bewegungsmelder bis zu 100 m erreichen. Wände, Trennwände und Metallflächen verringern die Reichweite.

Wie stelle ich die Lautstärke ein und wechsle die Melodie?

Drücken Sie mehrmals die Lautstärketaste, um zwischen 4 Lautstärkestufen zu wählen. Verwenden Sie die Tasten Melodie vor/zurück, um die 52 Melodien anzuhören. Die zuletzt gewählte Lautstärke wird automatisch gespeichert.

Wie wechsle ich die Batterie des Bewegungsmelders?

Entfernen Sie die hintere Montagehalterung, schrauben Sie den Deckel des Batteriefachs ab und ersetzen Sie die Batterie durch eine neue desselben Typs (CR2450, Pluspol nach oben). Schließen Sie das Fach. Der Melder sollte dann sofort funktionieren.

Kann man mehrere Klingeln oder Klingeltasten hinzufügen?

Ja, bis zu 20 Empfänger (Klingeln) können einem Sender zugeordnet werden, und bis zu 20 Sender (Tasten, Melder) einem Empfänger. Wiederholen Sie dazu den Codierungsvorgang für jedes neue Gerät.

Der Bewegungsmelder löst Fehlalarme aus, was tun?

Überprüfen Sie, ob sich keine Wärme-, Kälte- oder Störbewegungsquellen (Heizkörper, Pflanzen, Luftströme) im Erfassungsbereich befinden. Montieren Sie den Melder nicht gegenüber einem Fenster und wählen Sie einen Ort, an dem die Erfassung quer zum Durchgang erfolgt.

Ist die Klingeltaste wasserdicht?

Ja, die Klingeltaste hat die Schutzart IP55, was bedeutet, dass sie im Außenbereich unter Dach verwendet werden kann. Die Klingel und der Bewegungsmelder haben IP20 und müssen im Innenbereich in trockenen Räumen bleiben.

Wie lösche ich die vorhandene Codierung?

Drücken Sie die Taste Melodie vor an der Klingel 5 Sekunden lang. Ein Ding-Dong und ein Blinken der LED bestätigen das Zurücksetzen der Klingel auf die Werkseinstellungen. Die Codierung mit dem Fensterkontakt bleibt bis zu diesem Zurücksetzen bestehen.

BEDIENUNGSANLEITUNG Funk-Gong-Set Orchestra REV

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für den Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong und der Bewegungsmelder sind für die Montage in trockenen Innenräumen (IP20) vorgesehen.

Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Set besteht aus zwei Sendern (Klingeltaster und Bewegungsmelder) und einem Empfänger (Gong).
• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung vorzunehmen.
• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.
• Die Reichweite zwischen Sender und Empfänger beträgt max. 100m bzw. 150m im freien Feld. Das Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder Empfänger.
• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender niemals auf Metallflächen.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren.

Technische Daten

Reichweite Freifeld: Klingeltaster - Gong: max. 150m

Bewegungsmelder - Gong: max. 100m

Frequenz: 433,92MHz

Frequenzband: 433,05 – 434,79MHz

Max. Sendeleistung: <10mW

Bewegungsmelder: Erfassungswinkel: ca. 110°

Erfassungsbereich: ca. 4m

Zeit zwischen 2 Erfassungen: 5 Sekunden

Batterie: Gong: 3x 1,5V AAA (nicht im Lieferumfang enthalten)

Klingeltaster: 1x 12V 23A (im Lieferumfang enthalten)

Bewegungsmelder:

1x 3V CR2450 (im Lieferumfang enthalten)

Schutzart: Gong und Bewegungsmelder: IP20, nur zur Verwendung in trockenen

Innenräumen

Klingeltaster: IP55, zur Verwendung im Außenbereich

Lautstärke: 90dB (4-Stufen regelbar)

52 Melodien wählbar

Schutzklasse: Schutzkleinspannung

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschluckt werden können.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.

Funktion Bewegungsmelder

Der Bewegungsmelder startet alle 5 Sekunden eine Erfassung des Bereiches. Die blaue Anzeige leuchtet auf, wenn während der Erkennungszeit eine Bewegung oder Temperaturänderung im Erfassungsbereich erkannt wird. Der Sensor wird ausgelöst und sendet ein Signal an den Empfänger (Gong), der das Empfangen des Signals durch einen Klingelton anzeigt.

2

Inbetriebnahme

Gong: Öffnen Sie das Batteriefach des Gongs und legen Sie Batterien ein. Batterieanzahl und -typ siehe „Technische Daten“. Schließen Sie anschließend das Batteriefach wieder.

Klingeltaster: Entfernen Sie die rückseitige Montageplatte indem Sie sie von der Rückseite des Klingeltasters schieben (siehe Seite 4). Öffnen Sie das Batteriefach des Klingeltasters mit dem beiliegenden Schraubenzieher. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie anschließend das Batteriefach wieder.

Bewegungsmelder: Entfernen Sie die rückseitige Montagevorrichtung. Schrauben Sie die Abdeckung des Batteriefachs des Bewegungsmelders ab. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie anschließend das Batteriefach wieder.

Batteriewechsel Bewegungsmelder

Im Normalzustand leuchtet die blaue Anzeige einmal auf, wenn der Sensor ausgelöst wird. Wenn der Batteriestatus niedrig ist, blinkt die blaue Anzeige nach dem normalen Blinken noch 2 Mal schnell auf.

Um die Batterie zu wechseln entfernen Sie die rückseitige Montagevorrichtung. Schrauben Sie die Abdeckung des Batteriefachs ab. Wechseln Sie die Batterie gegen eine neue Batterie des gleichen Typs (siehe „Technische Daten). Der Plus-Pol zeigt nach oben. Schließen Sie anschließend das Batteriefach wieder.

Der Bewegungsmelder sollte gleich Ihre Bewegung erkennen und der Gong den Klingelton abspielen.

Codierung erstellen/löschen

Gong und Klingeltaster/Bewegungsmelder dieses Sets wurden bereits werksseitig codiert. Wenn Sie die Codierung erneuern, oder weitere Gongs/Klingeltaster/Bewegungsmelder hinzufügen möchten, gehen Sie wie folgt vor.

Codierung von Gong und Klingeltaster:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/Melodienauswahl“).
2. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die LED fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.
3. Drücken Sie den Klingeltaster um ein Signal an den Gong zu senden. Wenn die Codierung erfolgreich ist, gibt der Gong den ausgewählten Klingelton automatisch wieder. (umfang enthalten)

Codierung von Gong und Bewegungsmelder:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/Melodienauswahl“).
2. Entfernen Sie die Batterie aus dem Bewegungsmelder.
3. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die LED fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.
4. Legen Sie die Batterie in den Bewegungsmelder und machen Sie eine Bewegung im Erfassungsbereich des Bewegungsmelders. Wenn die Codierung erfolgreich ist, gibt der Gong den ausgewählten Klingelton automatisch wieder.

Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.
• Der Codierungsmodus ist nur für 5 Sekunden aktiv.
• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) gleichzeitig verfügbar. Wiederholen Sie die oben beschriebene Codierung, wenn Sie mehrere Empfänger/Sender codieren möchten.
• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuordnen und so eine Rufunterscheidung erstellen.

- Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) können bis zu 20 Empfänger (Gong) zugeordnet werden. Siehe „Kompatible Produkte“.

- Einem Empfänger (Gong) können bis zu 20 Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zugeordnet werden. Siehe „Kompatible Produkte“.

Codierung löschen:

Drücken Sie die Taste „Melodie vorwärts“ für 5 Sekunden, um den Gong auf Werkseinstellungen zurückzusetzen. Wenn der Gong Ding-Dong abspielt und die LED blinkt war das Zurücksetzen erfolgreich. Alle Codierungen werden gelöscht.

Hinweis: Die Codierung zwischen Gong und Klingeltaster/Bewegungsmelder bleibt solange bestehen, bis Sie die Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen.

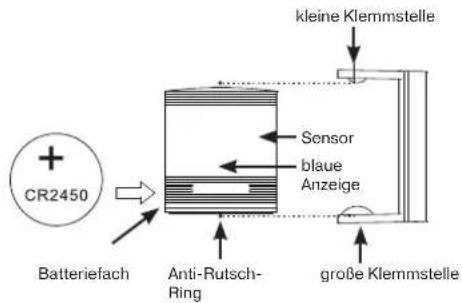

Gong Seitenansicht

Gong Rückansicht

Klingeltaster Rückansicht

Bewegungsmelder Vorderansicht

Lautstärkeeinstellung/Melodienauswahl

Drücken Sie die Taste „Lautstärke“/„Melodie vorwärts/rückwärts“ so oft, bis die gewünschte Lautstärke/Melodie ertönt.

Die Lautstärke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt ausgewählte Lautstärke wird automatisch gespeichert.

Sie können weiterhin durch Drücken von „Melodie vorwärts/rückwärts“ verschiedene Klingeltöne abspielen. Dies hat keinen Einfluss auf den gespeicherten Klingelton bei der Codierung zwischen Sender und Empfänger.

Montage

Wählen Sie einen geeigneten Platz für Gong, Bewegungsmelder und Klingeltaster. Prüfen Sie die gewählten Stellen auf Leitungen bevor Sie Löcher bohren.

Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort.

Gong: Drehen Sie die Schrauben in die Wand bis sie noch wenige Millimeter hervorstehen. Hängen Sie den Gong an die vorgesehenen Aufhängelaschen.

Klingeltaster: Montieren Sie die Montageplatte mit den beigelegten Schrauben. Schieben Sie den Klingeltaster auf die Montageplatte, oder verwenden Sie das beiliegende doppelseitige Klebeband für die Montage.

Bewegungsmelder: Stellen Sie den Bewegungsmelder an einen geeigneten Platz. Die Anti-Rutsch-Beschichtung liegt in der Verpackung bei und sorgt am Boden für einen sicheren Stand. Oder verwenden Sie die Montagevorrichtung mit den beigelegten Schrauben. Die empfohlene Montagehöhe beträgt 2 - 2,2m, um einen maximalen Erfassungsbereich abzudecken.

Hinweise Bewegungsmelder:

- Der Erfassungsbereich ist abhängig vom gewählten Standort. Die Wand- oder Deckenmontage sind zu bevorzugen.

- Vermeiden Sie unerwünschte Wärme-, Kälte- und Bewegungsquellen, z.B.Heizlüfter, Sonneneinstrahlung, Kühlschränke oder Ventilatoren, im Erfassungsbereich um Fehlalarme zu verhindern.

- Vermeiden Sie Abschirmungen der Bewegungsmelderlinse um den Erfassungsbereich nicht einzuschränken, z.B. durch Pflanzen oder Möbel.

- Wählen Sie den Standort so, dass die Bewegungserkennung aufgrund der Durchschreiten mehrerer Erkennungszonen erfolgt. Die Bewegungserkennung ist in Richtung des Bewegungsmelders weniger genau, als quer zu diesem.

- Vermeiden Sie die Montage gegenüber von Fenstern. Hier können Luftströme oder Bewegungen vor dem Fenster Fehlalarme auslösen.

Fehlersuche

Fehlerbe-schreibung	Fehlerbehebung
Der Gong klingelt nicht	Überprüfen Sie die Batterien des Empfängers (Gongs) und des Senders (Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig.Überprüfen Sie, ob die Entfernung zwischen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zu groß ist. Verringern Sie die Entfernung um wieder innerhalb der Reichweite zu sein, wenn notwendig.Überprüfen Sie, ob der Empfänger (Gong) mit dem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) codiert ist. Codieren Sie Empfänger und Sender wie oben beschrieben, wenn notwendig.Überprüfen Sie die Lautstärkeeinstellung des Empfängers (Gong). Erhöhen Sie die Lautstärke, wenn notwendig.
Reichweite ist gering	Überprüfen Sie den Montageuntergrund und die Umgebung. Metalloberflächen können die Reichweite reduzieren. Vermeiden Sie die Montage auf oder in der Nähe von Metall.Bauliche Gegebenheiten (z.B. Betonwände oder -decken) können die Reichweite beeinflussen.Andere Funkprodukte in der Nähe können die Reichweite beeinflussen.Ändern Sie den Standort von Empfänger (Gong) und/oder Sender (Klingel-taster, Bewegungsmelder, Fensterkontakt) oder des anderen Funkprodukts.Überprüfen Sie die Batterien von Empfänger (Gong) und Sender (Klingel-taster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig.
Fehlalarm (Bewegungsmelders)	Überprüfen Sie ob im Erfassungsbereich des Bewegungsmelders gelegentliche Tier/Pflanzenbewegungen, Wärme/Kältestrahlung, Luftstrom, o.ä. vorliegt. Wechseln Sie den Standort, wenn notwendig.
Der Gong klingelt nicht immer, wenn jemand vorbei geht (Bewegungsmelders)	Die Bewegung des Passanten wurde nicht erkannt. Um ein ständiges Alarmieren und Klingeln zu vermeiden wenn der Bewegungsmelder ausgelöst wird, ist ein Zeitintervall von 5 Sekunden zwischen den Erkennungen hinterlegt. Wenn ein Passant in diesem Zeitintervall den Erfassungsbereich schnell passiert, kann die Bewegung nicht erkannt werden. Montieren Sie den Bewegungsmelder in der empfohlenen Höhe von 2 - 2,2m, um einen maximalen Erfassungsbereich abzudecken.Die Bewegung wurde erkannt, aber die Entfernung zwischen Empfänger (Gong) und Sender (Bewegungsmelder) ist aufgrund des niedrigen Batterie-status geringer als zuvor. Wechseln Sie die Batterien, wenn die Batteriewar-nung am Bewegungsmelder blinkt.

Kompatible Produkte

Artikelnummer Typnummer Bezeichnung
0082600103 DB500	+ DB50 Funkgong Orchestra Quadrat weiß+ Klingeltaster Orchestra weiß
0082610103 DB500	AC + DB50 Funkgong Orchestra Quadrat für Steckdose weiß+ Klingeltaster Orchestra weiß
0082620103 DB400	+ DB50 Funkgong Orchestra Rechteck weiß+ Klingeltaster Orchestra weiß
0082630103 DB400	AC + DB50 Funkgong Orchestra Rechteck für Steckdose weiß+ Klingeltaster Orchestra weiß
0083950103 DB50	Funkklingeltaster Orchestra weiß
0083960103 SA-IR07-NWX03-D Funkbewegungsmelder Orchestra weiß
0083970103 SA-MC08-N04-D Funkfensteinkontakt Orchestra weiß
0082650103 B6 (AC) + B6 (DC)+ DB50		Funkgong-Set Orchestra Gong Q + Gong Q Steckdose weiß + Klingeltaster weiß
0082640103 B7 (DC)+ SA-IR07-NWX03-D+ DB50		Funkgong-Set Orchestra Gong Q + Funkbewegungsmelder weiß + Klingeltaster weiß

WEEE-Entsorgunghinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädem weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

Batterie-Entsorgungshinweis

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp B7 (DC) + SA-IR07-NWX03-D + DB50 der RICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe unter: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail]. Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.

DE Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de. Alternativ können Sie auch dem nebenstehenden QR-Code folgen.
