Vrsta izdelka	Brezžični zvonček
Znamka	REV
Model	Funk-Gong-Set Orchestra
Napajanje zvončka	3 baterije 1,5 V AAA (niso priložene)
Napajanje tipke za klic	1 baterija 12 V 23A (priložena)
Napajanje detektorja gibanja	1 baterija 3 V CR2450 (priložena)
Doseg na prostem (tipka za klic → zvonček)	največ 150 m
Doseg na prostem (detektor → zvonček)	največ 100 m
Radijska frekvenca	433,92 MHz
Največja oddajna moč	< 10 mW
Glasnost zvoka	90 dB (4 nastavljive stopnje)
Število melodij	52 melodij po izbiri
Kot zaznavanja (detektor gibanja)	Približno 110°
Čas med dvema zaznavama	5 sekund
Stopnja zaščite (zvonček in detektor)	IP20 (notranja uporaba, suhi prostori)
Stopnja zaščite (tipka za klic)	IP55 (zunanja uporaba pod streho)
Glavne funkcije	Brezžično zvonjenje, detektor gibanja, kodiranje sprejemnik/oddajnik, 52 melodij, nastavitev glasnosti
Vzdrževanje in čiščenje	Obrišite s suho krpo; ne uporabljajte abrazivnih sredstev
Varnost	Ne odpirajte in ne popravljajte; uporabljajte samo priporočene baterije; upoštevajte polarnost
Nadomestni deli in popravljivost	Brez zamenljivih delov; izdelek uporabnik ne more popraviti
Splošne informacije	Skladno z direktivo 2014/53/EU; izjava CE je na voljo na www.rev.de

Pogosto zastavljena vprašanja - Funk-Gong-Set Orchestra REV

Kako namestiti brezžični zvonček?

Privijte vijake v steno, tako da štrlijo nekaj milimetrov, nato obesite zvonček na predviden jeziček. Za tipko za klic namestite pritrdilno ploščo s priloženimi vijaki in nanjo potisnite tipko ali pa uporabite dvostranski lepilni trak. Detektor gibanja postavite na tla z nedrsečo podlago ali ga pritrdite na steno na višini 2–2,2 m.

Kako kodirati zvonček s tipko za klic?

Najprej izberite želeno melodijo. Pritisnite tipko za glasnost na zvončku za 5 sekund, dokler ne zaslišite Ding-dong (LED utripa). Nato pritisnite tipko za klic; zvonček predvaja melodijo, če je kodiranje uspešno.

Kaj storiti, če zvonček ne zvoni?

Preverite baterije v zvončku in oddajniku (tipki ali detektorju). Po potrebi jih zamenjajte. Prepričajte se, da razdalja ni prevelika in da je kodiranje aktivno. Preverite tudi nastavitev glasnosti.

Kakšen je največji doseg?

Na prostem lahko tipka za klic doseže 150 m, detektor gibanja pa 100 m. Stene, pregrade in kovinske površine zmanjšajo doseg.

Kako nastaviti glasnost in spremeniti melodijo?

Večkrat pritisnite tipko za glasnost, da izberete eno od 4 stopenj glasnosti. Uporabite tipki za melodijo naprej/nazaj za poslušanje 52 melodij. Zadnja izbrana glasnost se samodejno shrani.

Kako zamenjati baterijo detektorja gibanja?

Odstranite zadnji nosilec, odvijte pokrov predala za baterije in zamenjajte baterijo z novo enakega tipa (CR2450, pozitivni pol navzgor). Zaprite predal. Detektor bi moral takoj delovati.

Ali lahko dodamo več zvončkov ali tipk za klic?

Da, enemu oddajniku je mogoče dodeliti do 20 sprejemnikov (zvončkov), enemu sprejemniku pa do 20 oddajnikov (tipk, detektorjev). Za to ponovite postopek kodiranja za vsako novo napravo.

Detektor gibanja sproža lažne alarme, kaj storiti?

Preverite, da v območju zaznavanja ni virov toplote, mraza ali motečih gibanj (radiatorji, rastline, prepih). Detektorja ne namestite ob okno in izberite mesto, kjer zaznavanje poteka prečno na prehod.

Ali je tipka za klic vodoodporna?

Da, tipka za klic ima stopnjo zaščite IP55, kar pomeni, da se lahko uporablja na prostem pod streho. Zvonček in detektor imata IP20 in morata ostati v notranjih suhih prostorih.

Kako izbrisati obstoječe kodiranje?

Pritisnite tipko za melodijo naprej na zvončku za 5 sekund. Ding-dong in utripanje LED potrdita ponastavitev zvončka na tovarniške nastavitve. Kodiranje s kontaktom okna ostane do te ponastavitve.

NAVODILA ZA UPORABO Funk-Gong-Set Orchestra REV

SI Na voljo je večjezična različica tega priročnika www.rev.de. Lahko pa vidite tudi sosednjo Sledite QR kodi.

Prosimo, da pred prvo uporabo skrbno preberete naslednja navodila za uporabo in jih shranite za kasnejšo uporabo. Gumb za zvonec je primeren samo za zaščiteno zunanje območje in ne za grobo uporabo. Brezžični zvonec je predviden za namestitev v suhih notranjih prostorih (IP20).

Napotki

• Izdelek je zasnovan samo za uporabo z ustreznimi baterijami.
  • Ta komplet sestavljata dva oddajnika (gumb za zvonec in detektor gibanja) in sprejemnik (zvonec).
  • Ta komplet vam zagotavlja možnost namestitve sistema zvonjenja brez polaganja kablov.
  • Ta komplet ni primeren za vključitev v obstoječ sistem zvonjenja.
• Ustrozna razdalja med oddajnikom in sprejemnikom znaša maksimalno 150 m v prostem polju. Oddajni signal skozi zidove, pohištvo in druge ovire in je odvisen od stavbnih danosti zidov. Posebej železobetonski zidovi in stropi lahko pripelejejo do zmanjšanja dosega. Po potrebi spreme nite lokacijo oddajnika in/ali sprejemnika.
• Zaradi vpliva kovinskih delov lahko pride do zmanjšanja sprejema, tako da posredovanje signala ni možno. Zato oddajnika nikoli ne pritrjujte na kovinske površine.
• Če izdelka dalj časa ne uporabljate, potem odstranite baterije.
• Izdelek nima delov, ki bi jih bilo mogoče zamenjati. Izdelka ne poskušajte odpreti ali popraviti.
• Uporabite samo vtičnico na steni, ki je enostavno dostopna. Tako lahko omrežni vtič kadarkoli hitro izvlečete.

Tehnični podatki

Doseg na prostem polju: Gumb za zvonec - zvonec: maks. 150m

Detektor gibanja - zvonec: maks. 100m

Frekvenca: 433,92MHz

Frekvenčni pas: 433,05 – 434,79MHz

Maks. zmogljivost oddajanja: <10mW

Detektor gibanja: Kot zaznavanja: pribl. 110°

Območje zaznavanja: pribl. 4m

Čas med 2 zaznavanji: 5 sekund

Baterija: Zvonec: 3x 1,5V AAA (ni priloženo)

Gumb za zvonec: 1x 12V 23A (je priloženo)

Detektor gibanja: 1x 3V CR2450 (je priloženo)

Vrsta zaščite: Zvonec in detektor gibanja: IP20, samo za uporabo v suhih notranjih prostorih

Gumb za zvonec: IP55, za uporabo v zunanjem območju

Glasnost: 90dB (4-stopnje nastavljivo)

Število melodij: 52 melodij na voljo

Kategorija zaščite: Nizka zaščitna napetost

Varnostni napotki za baterije

• Napačno poliranje baterij lahko napravo uniči.
- Baterije shranjujte izven dosega otrok, še posebej takšne baterije, ki jih je možno pogoltniti.
- Baterij ne poskušajte ponovno aktivirati s segrevanjem ali podobnimi ukrepi. Primarnih baterij ni
dovoljeno polniti, saj lahko to pripelje do izstopanja elektrolita, do eksplozije ali do požara.
- Baterij ne potapljajte v vodo in jih ne shranjujte na vlažnem mestu, temveč v suhem in hladnem prostoru.
- Baterij ne odvrzite v ogenj, ne odpirajte jih in jih tudi sami ne spajkajte ali varite.
- Preprečite kratek stik baterij.

Funkcijski detektor gibanja

Detektor gibanja začne zaznavati območje vsakih 5 sekund. Modri indikator zasveti, ko je med detekcijskim časom zaznana gibanje ali sprememba temperature v območju zaznavanja. Šenzor se sproži in pošlje signal sprejemniku (gong), kar označuje sprejem signala z zvonjenjem.

Prva uporaba

Zvonec Odprite predalček za baterije na zvoncu in vstavite baterije. Za število baterij in tip glejte „Tehnični podatki“. Nato ponovno zaprite predalček za baterije.

Gumb za zvonec: Odstranite hrbtno stran montažne plošče tako, da jo potisnete s hrbtne strani gumba za zvonec (glejte stran 4). Odprite predalček za baterije na gumbu za zvonec s priloženim izvijačem. Odstranite izolirne trakove v predalčku za baterije. Nato ponovno zaprite predalček za baterije.

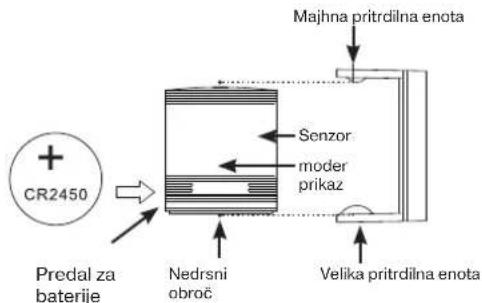

Detektor gibanja: Odstranite hrbtno stran priprave za namestitev. Odvijte pokrov predala za baterije na detektorju gibanja. Odstranite izolirne trakove v predalčku za baterije. Nato ponovno zaprite predalček za baterije.

Menjava baterij v detektorju gibanja

V običajnem stanju enkrat zasveti modra lučka, ko se sproži senzor. Če je status baterij prenizek, potem bo modra lučka po običajnem utripanju še 2-krat na hitro utripnila.

Za menjavo baterij odstranite hrbtno stran priprave za namestitev. Odvijte pokrov predala za baterije. Baterijo zamenjajte z novo enakega tipa (glejte „Tehnični podatki). Plus pol je obrnjen navzgor. Nato ponovno zaprite predalček za baterije.

Detektor gibanja bi moral takoj prepoznati vaše gibanje in zvonec bi moral predvajati melodijo zvonjenja.

Priprava/brisanje kodiranja

Zvonec in gumb za zvonec/detektor gibanja tega kompleta sta že tovarniško kodirana. Če kodiranje obnovite ali pa želite dodati dodatne zvonce/gumbe za zvonec/detektorje gibanja, potem ravnajte, kot je navedeno.

Kodiranje zvonca in gumba za zvonec:

1. Pred kodiranjem izberite vašo želeno melodijo zvonjenja (glejte „nastavitev glasnosti/izbira melodije“).
2. Za 5 sekund pritisnite tipko „Glasnost” na zvoncu. Zaslišali boste ding-dong in LED lučka bo začela utripati, da tako sporoči aktiviranje načina kodiranja.
3. Pritisnite na gumb za zvonec, da pošljete signal do zvonca. Če je kodiranje uspešno, potem bo zvonec samodejno predvajal izbrano melodijo zvonjenja.

Kodiranje zvonca in detektorja gibanja:

1. Pred kodiranjem izberite vašo želeno melodijo zvonjenja (glejte „nastavitev glasnosti/izbira melodije“).
2. Iz detektorja gibanja odstranite baterijo.
3. Za 5 sekund pritisnite tipko „Glasnost“ na zvoncu. Zaslišali boste ding-dong in LED lučka bo začela utripati, da tako sporoči aktiviranje načina kodiranja.
4. Baterijo vstavite v detektor gibanja in izvedite gib v območju zaznavanja detektorja gibanja. Če je kodiranje uspešno, potem bo zvonec samodejno predvajal izbrano melodijo zvonjenja.

Napotki:

• Način kodiranja se samodejno zaključi po zaključku kodiranja.
• Način kodiranja je aktiviran samo za 5 sekund.
• Način kodiranja je vedno hkrati na voljo za en sprejemnik (zvonec) in en oddajnik (gumb za zvonec, detektor gibanja, kontakt za okna). Ponovite zgoraj opisano kodiranje, kadar želite kodirati več sprejemnikov/oddajnikov.

• Vsakemu oddajniku lahko pri kodiranju določite drugo melodijo zvonjenja in tako ustvarite razlikovanje klicanja.

• Enemu oddajniku (gumb za zvonjenje, detektor gibanja, kontakt za okna) lahko dodelite do 20
  sprejemnikov (zvoncev). Glejte „združljivi izdelki”

• Enemu sprejemniku (zvonec) lahko dodelite do 20 oddajnikov (gumb za zvonec, detektor gibanja, kontakt za okna). Glejte „združljivi izdelki“.

Brisanje kodiranja:

Pritisnite tipko „melodija naprej“ za 5 sekund, da zvonec ponastavite na tovarniške nastavitve. Ko zvonec predvaja ding-dong in utripa LED lučka je bila ponastavitev uspešno izvedena. Vsa kodiranja bodo izbrisana.

Opomba: Kodiranje med zvoncem in gumbom za zvonec/detektorjem gibanja ostane tako dolgo ohranjeno, dokler kodiranja ne izbrišete kot je zgoraj opisano. Tudi, će odstranite baterije.

Stranski pogled na zvonec

Hrbtni pogled na zvonec

Gumb za zvonec hrbtni pogled

Detektor gibanja pogled s sprednje strani

Nastavitev glasnosti / izbira melodije

Pritisnite tipko „glasnost“ / „melodija naprej/nazaj“ tako dolgo dokler se ne oglasi želena glasnost/melodija.

Glasnost lahko vedno spreminjate in je neodvisna od pripadajočega oddajnika. Nazadnje izbrana glasnost bo samodejno shranjena. Tako lahko še naprej s pritiskom tipke „melodija naprej/nazaji” predvajate različne melodije zvonjenja. To ne vpliva na shranjeno melodijo zvonjenja pri kodiranju med oddajnikom in sprejemnikom.

Namestitev

Izberite ustrezno mesto za zvonec, detektor gibanja in za gumb za zvonec. Pred vrtanjem lukenj preverite izbrana mesta in napeljave.

Namig: Pred dokončno namestitvijo testirajte želene funkcije na predvidenem kraju namestitve.

Zvonec: Vijake privijte v steno, dokler ne molijo ven le nekaj milimetrov. Zvonec obesite na predvide-na ušesa za obešanje.

Gumb za zvonec: Ploščo za namestitev pritrdite s priloženimi vijaki. Gumb za zvonec potisnite na ploščo za namestitev ali uporabite priložen obojestranski lepilni trak za namestitev.

Detektor gibanja: Detektor gibanja postavite na primerno mesto. Nedrsna plast je priložena embalaži in zagotavlja varno postavitev na tleh. Ali uporabite pripravo za namestitev s priloženimi vijaki. Priporočena višina za namestitev znaša 2 - 2,2m za pokritje maksimalnega območja zaznavanja.

Napotki za detektor gibanja:

- Območje zaznavanja je odvisno od izbrane lokacije. Najboljša je namestitev na steno ali strop.

• V območju zaznavanja preprečite neželene vire toplote, mraza in gibanja, npr. grelne zračnike, sončno sevanje, hladilnike ali ventilatorje, da ne pride do lažnih alarmov.
• Preprečite zaslanjanja leče detektorja gibanja, da ne omejite območja zaznavanja, npr. z rastlinami ali s pohištvom.
• Izberite lokacijo tako, da se zaznavanje gibanja izvede na podlagi prekoračitve različnih območij zaznavanja. Zaznavanje gibanja je v smeri detektorja gibanja manj natančno, kot prečno nanj.
• Na nameščajte v smeri oken. Tukaj lahko zračni tokovi ali gibanja pred oknom sprožijo lažne alarme.

Iskanje napak

Opis napak Odpravljanje napak
Zvonec na zvoni	Preverite baterije sprejemnika (zvonca) in oddajnika (gumb za zvonec, de-tektor gibanja, kontakt za okna). Če je potrebno baterije zamenjajte.Preverite razdaljo med sprejemnikom (zvoncem) in oddajnikom (gumb za zvonec, detektor gibanja, kontakt za okna), da ta ni prevelika. Zmanjšajte razdaljo, da ponovno zagolovite doseg, Če je to potrebno.Preverite, ali je sprejemnik (zvonec) kodiran z oddajnikom (gumb za zvonec, detektor gibanja, kontakt za okna). Kodirajte sprejemnik in oddajnik kot je zgoraj navedeno, Če je to potrebno.Preverite nastavilev glasnosti sprejemnika (zvonca). Po potrebi zvišajte glasnost.
Doseg je majhen	Preverite podlago za namestitev in okolico. Kovinske površine lahko zmanjšajo doseg. Namestitve ne izvajajte na ali v bližino kovin.Gradbene danosti (npr. betonske stene ali stropi) lahko vplivajo na doseg.Drugi brežični izdelki v bližini lahko vplivajo na doseg. Spremenite lokacijo sprejemnika (zvonca) in/ali oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna) ali drugega brežičnega izdelka.Preverite baterije sprejemnika (zvonca) in oddajnika (gumb za zvonec, de-tektor gibanja, kontakt za okna). Če je potrebno baterije zamenjajte.
Lažni alarm (detektorja gibanja)	Preverite ali se v območju zaznavanja detektorja gibanja pojavlja občasno gibanje živali/rastlin, toplote/mraza, zračni tokov ali podobno. Če je potrebno zamenjajte lokacijo.
Zvonec ne zvoni več, kadar gre nekdo mimo (detektorja gibanja)	Gibanje mimidočih ni bilo zaznano. Da bi preprečili nenehno sprožanje alarmov in zvonjenje kadar se sproži detektor gibanja je med posameznimi zaznavanji shranjen časovni interval 5 sekund. Če mimidoči v tem časovnem intervalu hitro gre skozi območjo zaznavanja, potem gibanja ni mogoče prepoznati. Detektor gibanja namestite na priporočeno višino 2 do 2,2 m, da zagotovite največje možno območje zajetja.Gibanje je bilo zaznano, oddaljenost med sprejemnikom (zvoncem) in oddajnikom (detektor gibanja) je zaradi nizkega stanja manjša kot prej. Menjajte baterije, kadar utripa opozorilo za baterije na detektorju gibanja.

Združljivi izdelki

Številka artikla Številka tipa Opis
0082600103 DB500 + DB50 Brežični zvonec Orchestra Quadrat bel+ gumb za zvonec Orchestra bel
0082610103 DB500AC + DB50 Brežični zvonec Orchestra Quadrat za vtičnico bel+ gumb za zvonec Orchestra bel
0082620103 DB400 + DB50 Brežični zvonec Orchestra Rechteck bel+ gumb za zvonec Orchestra bel
0082630103 DB400AC + DB50 Brežični zvonec Orchestra Rechteck za vtičnico bel+ gumb za zvonec Orchestra bel
0083950103 DB50 Brežični gumb za zvonec Orchestra bel
0083960103 SA-IF07-NWX03-D Brežični detektor gibanja Orchestra bel
0083970103 SA-MC08-N04-D Brežični kontakt za okna Orchestra bel
0082650103 B6 (AC) + B6 (DC)+ DB50	Komplet brežičnega zvonca Orchestra zvonec Q +zvonec Q vtičnica bela + gumb za zvonec bel
0082640103 B7 (DC)+ SA-IR07-NWX03-D+ DB50	Komplet brežičnega zvonca Orchestra zvonec Q +detektor gibanja bel + gumb za zvonec bel

WEEE-navodila za ravnanje z odpadno električno in elektronsko opremo

V skladu s predpisom Evropske Unije, odpadne električne in elektronske opreme ne smemo odlagati med nesortirane odpadke. Simbol smetnjaka na kolesih prikazuje nujnost ločenega zbiranja odpadkov. Pomagajte tudi vi varovati okolje in poskrbite, da boste naprave, ki jih ne potrebujete več, odložili na za to predvidene sisteme ločevanja odpadkov. DIREKTIVA 2012/19/EU EVROPSKEGA PARLAMENTA IN SVETA z dne 4. julija 2012o odpadni električni in elektronski opremi (OEEO)

Napotek glede odlaganja baterij med odpadke

Baterije in akumulatorji ne smejo med gospodinjske odpadke. Vsak uporabnik je zakonsko dolžan vse baterije in akumulatorje, ne glede na to ali vsebujejo škodljive snovi ali ne, oddati na zbirno mesto njegove občine/njegovega dela mesta ali v trgovino, da se lahko odvedejo okolju prijaznemu odstranjevanju odpadkov. Baterije in akumulatorje oddajte le v izpraznjenem stanju!

CE izjava o skladnosti

REV Ritter GmbH potrjuje, da je tip radijske opreme B7 (DC) + SA-IR07-NWX03-D + DB50 skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.rev.de
