DVR-S806 - Graveur DVD PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Graveur DVD externe
Marque	Pioneer
Modèle	DVR-S806
Interface	USB 2.0 ou IEEE 1394a
Vitesse d'écriture DVD-R (max)	16X (ZCLV)
Vitesse d'écriture DVD+R (max)	16X (ZCLV)
Vitesse d'écriture CD-R (max)	32X (ZCLV)
Vitesse de lecture DVD-ROM (simple)	16X
Vitesse de lecture CD-ROM (max)	40X
Mémoire tampon	2 Mo
Orientation	Horizontale ou verticale (support fourni)
Dimensions (L x H x P)	167 x 56,2 x 272,8 mm
Poids	2,1 kg
Alimentation	Adaptateur secteur 100-240 V, 50/60 Hz ; sortie +12 V/0,9 A et +5 V/1,5 A
Consommation (lecture DVD-ROM)	24 W (100 V) - 37 W (240 V)
Consommation (veille)	8 W (100 V) - 17 W (240 V)
Température de fonctionnement	+5°C à +35°C
Humidité de fonctionnement	5% à 85% (sans condensation)
Formats de disque supportés	DVD-R/RW, DVD+R/RW, DVD+R double couche, CD-R/RW, CD-ROM, etc.
Fonctions spéciales	Servomécanisme de bascule d'écran à cristaux liquides, mécanisme à faible vibration (DRA), éjection forcée
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide, pas de produits liquides ou aérosols
Sécurité	Fiche à mise à la terre ; ne pas ouvrir le boîtier ; éviter eau et humidité ; utiliser uniquement l'adaptateur fourni
Pièces détachées et accessoires fournis	Adaptateur secteur, câble USB (1 m), câble IEEE 1394 (1,5 m) x2, supports verticaux x2, mode d'emploi
Information générale	Produit laser Classe 1 ; conforme aux directives basse tension et compatibilité électromagnétique

FOIRE AUX QUESTIONS - DVR-S806 PIONEER

Comment brancher le graveur DVD DVR-S806 à mon ordinateur ?

Mettez l'appareil sous tension, puis l'ordinateur. Branchez le câble USB ou IEEE 1394 fourni entre l'appareil et l'ordinateur. Assurez-vous d'utiliser le port approprié (USB 2.0 recommandé) et ne connectez pas les deux câbles simultanément.

Quels types de disques puis-je utiliser avec ce graveur ?

Ce graveur supporte les DVD-R/RW, DVD+R/RW, DVD+R double couche, CD-R/RW, CD-ROM, CD-DA, CD-Extra et autres. Pour les vitesses d'écriture élevées (12x ou 16x), utilisez des disques désignés par Pioneer.

Puis-je utiliser le DVR-S806 en position verticale ?

Oui, l'appareil peut être utilisé en orientation horizontale ou verticale. Pour le placer verticalement, utilisez les supports verticaux fournis. Notez que les disques de 8 cm ne peuvent pas être lus en position verticale.

Quelle est la procédure pour éjecter manuellement un disque ?

Si le plateau ne s'ouvre pas, éteignez l'ordinateur et attendez l'arrêt complet du disque. Insérez un trombone redressé dans l'orifice d'éjection forcée situé à l'avant, poussez fermement jusqu'à ce que le plateau sorte de 5 à 10 mm, puis ouvrez-le manuellement.

Comment nettoyer le graveur et les disques ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et humide (pas de produits liquides ou aérosols). Pour les disques, essuyez de l'intérieur vers l'extérieur avec un chiffon doux ; n'utilisez jamais de nettoyants ou antistatiques.

Que faire en cas de condensation sur le lecteur ?

Si l'appareil est passé d'un environnement froid à une pièce chaude, attendez 1 à 2 heures avant de le mettre sous tension, ou augmentez progressivement la température de la pièce. La condensation peut perturber la lecture/écriture.

Comment modifier le code régional du lecteur DVD ?

Le code régional peut être modifié 5 fois au total (premier réglage inclus). La cinquième modification est définitive. Soyez prudent. Les disques sans code régional sont lisibles sur tous les lecteurs.

Quels logiciels sont nécessaires pour graver des DVD ?

Un logiciel d'écriture doit être installé (fourni avec l'appareil). Windows XP (Service Pack 1+) et Windows 2000 (Service Pack 3+) sont requis. Référez-vous au manuel du logiciel pour l'installation et l'utilisation.

L'ordinateur ne reconnaît pas le graveur, que faire ?

Vérifiez les branchements des câbles USB/IEEE 1394 et de l'alimentation. Assurez-vous que l'appareil est sous tension avant de le connecter. Si le problème persiste, testez un autre port ou câble, et vérifiez la compatibilité du système d'exploitation.

Quelles sont les précautions de sécurité importantes ?

Ne retirez jamais le couvercle (risque d'électrocution). Utilisez uniquement l'adaptateur secteur fourni. Évitez l'eau et l'humidité. Ne placez pas l'appareil sur des surfaces instables. Débranchez-le en cas d'orage ou de non-utilisation prolongée.

MODE D'EMPLOI DVR-S806 PIONEER

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains.

ATTENTION

DANGER D' ELECTROCUTION NE PAS OUVRIR

ATTENTION:

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-1_Fr

WICHTIG

La production de bruits acoustiques est inférieure à 70 dB. (ISO7779/DIN45635)

Ce produit est conforme à la directive relative aux appareils basse tension (73/23/CEE), à la directive CE relative à la compatibilité electromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE). D3-4-2-1-9

Cet appareil est un produit laser de Classe 1, mais la diode laser qu'il renferme est supérieure à la Classe 1. Pour garantir une sécurité constante, ne retirez aucun des couvercles et n'essayez pas d'avoir accès à l'intérieur de l'appareil. Confiez toute réparation à un personnel qualifié. L'étiquette suivante se trouve sur votre appareil. Emplacement : sur le dessus du couvercle

Cet appareil est muni d'une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n'arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire remplacer la prise par une qui soit mise à la terre. N'annulez pas la fonction de sécurité que procure cette fiche de mise à la terre.

D3-4-2-1-6_A_Fr

WARNUNG

[Pour le modèle Canadien]

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. H009 2L

WARNING:

Nous vous remercions pour cet achat d'un produit Pioneer.

Nous vous demandons de lire soigneusement ce mode d'emploi ; vous serez ainsi à même de faire fonctionner l'appareil correctement. Après avoir bien lu le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement. K015 Fr

AVERTISSEMENT

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité. D3-4-2-1-3_A_Fr

Conditions de Fonctionnement

H045 Fr

Tempéraure et humidité ambiante lors du fonctionnement:

+5°C – +35°C (+41°F – +95°F); inférieur à 85%RH (events d'aération non obstrués)

Ne pas installer dans les lieux suivants

• Lieux exposés à la lumière direct du soleil ou lumière artificielle forte
• Lieux exposés à une forte humidité ou lieux peu ventilés

Précautions relatives à l'utilisation

■ Pioneer ne sera aucunement responsable de la perte de données ou de tout autre dommage, direct ou indirect, subi du fait de l'utilisation ou d'une panne de cet appareil. Nous recommandons vivement d'effectuer régulièrement la sauvegarde de toutes les données essentielles.
■ Veillez à ne pas enfreindre les restrictions sur les copyrights, définies dans la législation de votre pays.

Avant d'enregistrer des données protégées par des copyrights avec cet appareil, l'autorisation doit en être obtenue au préalable auprès des détenteurs de ces droits. L'enregistrement de données protégées par des copyrights sans l'approbation expresse des détenteurs de leurs droits peut entraîner des poursuites légales. Pioneer décline toute responsabilité en cas de dommages légaux qu'ils soient, résultant de l'utilisation de cet appareil pour la copie non autorisée de données protégées par des copyrights.

■ Tous les noms d'entreprises, de produits et de systèmes apparaissant dans cette brochure, même si les symboles [TM] et [®] sont omis, doivent être considérés comme indiquant les marques déposées de leurs propriétaires respectifs.

[ POUR MODÈLES DE L'AMÉRIQUE DU NORD ]

CONSULTEZ LE REPRÉSENTANT DES VENTES DE L'ENTREPRISE. "UTILISEZ UNIQUEMENT UN CORDON D'ALIMENTATION RECONNU AUX ÉTATS-UNIS ET CERTIFIÉ AU CANADA. UN CORDON D'ALIMENTATION DE TYPE SJT À 3 FILS ET MISE À LA TERRE DE 18 AWG MINIMUM DOIT ÊTRE UTILISÉ AVEC CET APPAREIL.

[ POUR MODÈLES EUROPÉENS ]

CONSULTEZ LE REPRÉSENTANT DES VENTES DE L'ENTREPRISE. "UTILISEZ UNIQUEMENT UN CORDON D'ALIMENTATION DONT LA SÉCURITÉ EST GARANTIE." UN CORDON D'ALIMENTATION CERTIFIÉ DOIT ÊTRE UTILISÉ AVEC CET APPAREIL. POUR UN COURANT NOMINAL DE 6 AMPÈRES MAXIMUM, UN TYPE D'AU-MOINS H05VV-F 3G 0,75 mm² OU H05VVH2-F 0,75 mm² DOIT ÊTRE UTILISÉ.

Dans le cas d'appareils enfichables, la prise doit être facilement accessible et placée le plus près possible de l'appareil.

1. LISEZ CES INSTRUCTIONS – Vous devez lire toutes les explications sur la sécurité et le fonctionnement avant d'utiliser l'appareil.
2. CONSERVEZ CES INSTRUCTIONS -- Les explications sur la sécurité et le fonctionnement doivent être conservées pour s'y référer éventuellement par la suite.
3. RESPECTEZ LES AVERTISSEMENTS – Tous les avertissements, figurant sur l'appareil et dans ce mode d'emploi, doivent être respectés.
4. SUIVEZ LES INSTRUCTIONS – Toutes les explications sur le fonctionnement doivent être suivies.
5. NETTOYAGE – Débranchez l'appareil au niveau de la prise secteur avant de le nettoyer. N'utilisez pas de produits de nettoyage liquides ou en aérosol, mais un linge humide.
6. EAU ET HUMIDITÉ – N'utilisez pas cet appareil près de l'eau.
7. ACCESSOIRES – Ne placez pas cet appareil sur une table, un support ou une surface instable, car il pourrait être sérieusement endommagé en tombant.
8. VENTILATION – Les fentes et orifices, prévus sur le fond et à l'arrière de l'appareil, sont destinés à sa ventilation. Ils contribuent à son bon fonctionnement en évitant sa surchauffe. N'obstruez jamais ces ouvertures en plaçant l'appareil sur un lit, un canapé, un tapis ou une surface comparable. Ne placez jamais l'appareil dans un emplacement hermétique si une ventilation suffisante n'est pas assurée.
9. SOURCES D'ALIMENTATION – Cet appareil doit être alimenté uniquement sur le type de source de courant, indiqué sur l'étiquette signalétique. En cas de doute sur le type de source de courant disponible, consultez votre concessionnaire ou la compagnie d'électricité.
10. FICHE – Cet appareil est doté d'une fiche à mise à la terre câblée, comportant une troisième broche de masse. Par souci de sécurité, cette fiche ne peut s'insérer complètement que dans une prise de courant, munie d'une mise à la terre. Si vous ne parvenez pas à brancher complètement la fiche dans la prise, contactez votre électricien pour faire remplacer la prise démodée. Ne négligez pas la sécurité que cette prise à mise à la masse est censée vous procurer.
11. PROTECTION DU CORDON D'ALIMENTATION – Pour débrancher l'appareil, tirez sur sa fiche et non pas sur le cordon d'alimentation. Ne manipulez pas ce cordon avec des mains humides pour éviter un court-circuit ou une secousse électrique. Ne déposez rien sur le cordon d'alimentation et ne placez pas l'appareil à un endroit où l'on marcherait sur son cordon.
12. SURCHARGE – Ne surchargez pas les prises de courant et les cordons-rallonge, car ceci peut provoquer une secousse électrique, voire un incendie.
13. PÉNÉTRATION D'OBJETS ET DE LIQUIDES – N'introduisez jamais d'objets d'aucune sorte par les ouvertures de l'appareil car, en touchant des points sous haute tension ou en court-circuitant des pièces, ils pourraient provoquer une secousse électrique, voire un incendie. Ne renversez jamais de liquide d'aucune sorte sur l'appareil.
14. CONDENSATION – De l'humidité se formera dans la section de fonctionnement de l'appareil et elle risque de détériorer ses performances si celui-ci est apporté d'un environnement froid vers une pièce chaude ou si la température de la pièce où il se trouve est élevée brusquement. Pour éviter ce phénomène, laissez l'appareil dans son nouvel environnement pendant une à deux heures avant de le mettre sous tension ou veillez à élever progressivement la température de la pièce.
15. RÉPARATION – N'essayez pas de réparer vous-même l'appareil, car en l'ouvrant ou en retirant les couvercles, vous risquez de vous exposer à des tensions élevées et à d'autres dangers. Confiez tout travail de réparation à un personnel qualifié.
16. DÉGÂTS NÉCESSITANT DES RÉPARATIONS – Débranchez l'appareil au niveau de sa prise secteur et confiez les réparations éventuelles à un personnel qualifié dans les cas suivants :

a. Le cordon d'alimentation et/ou sa fiche est endommagé.

b. Du liquide et/ou un objet solide a pénétré dans l'appareil.

c. L'appareil a été exposé à de l'eau ou à la pluie.

d. L'appareil ne fonctionne pas correctement alors que les instructions du mode d'emploi sont respectées. Ajustez uniquement les commandes, indiquées dans le mode d'emploi. En effet, un réglage inadéquat d'autres commandes pourrait entraîner des dégâts et des travaux coûteux par un technicien spécialisé seraient alors nécessaires pour rétablir le fonctionnement normal de l'appareil.

e. L'appareil est tombé ou son coffret est endommagé.

f. L'appareil présente un changement notoire de ses performances, un signe que des réparations sont nécessaires.

- Interface

USB 2.0 ou IEEE 1394a

• Vitesse d'écriture (* : ZCLV)

DVD-R	1X, 2X, 4X, 6X, 8X*, 12X*, 16X*
DVD-RW	1X, 2X, 4X
DVD+R	2,4X, 4X, 6X, 8X*, 12X*, 16X*
DVD+R double couche	2,4X, 4X
DVD+RW	2,4X, 4X
CD-R	4X, 10X, 16X, 24X*, 32X*
CD-RW	4X, 10X, 16X, 20X*, 24X*

• Vitesse de lecture maximale

DVD-ROM (simple)	16X
DVD-ROM (dual)	12X
DVD-R, DVD+R	12X
DVD+R double couche	8X
DVD-RW, DVD+RW	8X
DVD-RAM	2X*
CD-ROM, CD-R	40X
CD-RW	32X

• Taille de la mémoire tampon : 2 Mo (écriture, lecture)
• Servomécanisme de bascule d'écran à cristaux liquides
• Orientation horizontale / verticale au choix
• Mécanisme à faible vibration par système DRA

Format du disque (lecture/écriture)

• DVD simple couche/double couche /disque de 120 mm/disque de 80 mm

- DVD-R (En cas d'écriture, disque 650 nm pour usage général seul)

• DVD-R VITESSE 4X • DVD-R VITESSE 8X
- DVD-RW - DVD-RW VITESSE 2X

• DVD-RW VITESSE 4X

• DVD+R
• DVD+R VITESSE 4X
• DVD+R VITESSE 8X
• DVD+R double couche
• DVD+RW
• DVD+RW VITESSE 4X

• DVD-RAM (Version 2.0, Version 2.1) (lecture seul)

- CD-ROM Mode 1

• CD-ROM XA Mode 2 (forme 1, forme 2)

• CD Photo (une session ou plusieurs sessions)

• CD-DA
• CD-Extra (CD PLUS)
• CD vidéo
• CD text

- CD-R

• CD-RW, CD-RW haute vitesse, CD-RW Ultra rapide

Remarque :

• Un programme d'application prenant en charge le format ci-dessus est nécessaire pour l'écriture.
• Médias supportés requis pour les vitesses d'écriture DVD et CD spécifiques.
• Pour effectuer une écriture sur DVD aux vitesses 12x ou 16x, utilisez des disques désignés par Pioneer. Pour plus de détails, consultez les informations disponibles sur le site web de Pioneer.

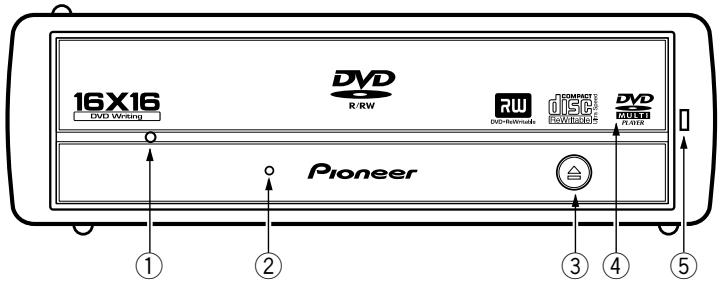

VUE AVANT

16X16 DVD Writing DVD R/RW RW DVO-Rewable COMPRESS DISC DVO R/W Pioneer ① ② ③ ④ ⑤

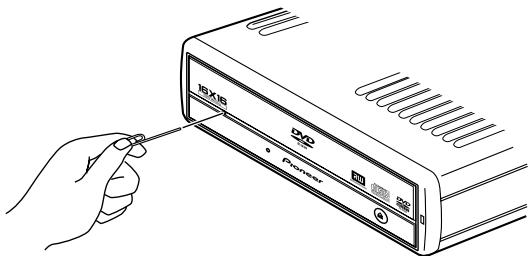

① Orifice d'éjection forcée

Insérer une tige rigide dans l'orifice et pousser pour éjecter le tiroir lorsque celui-ci ne s'ouvre pas lors d'un appui sur la touche d'éjection. En fonctionnement, utiliser uniquement la touche d'éjection pour ouvrir le tiroir. Veiller à ce que l'alimentation du lecteur soit coupée et attendre l'arrêt de la rotation du disque pendant plus d'une minute avant de tenter d'éjecter le tiroir au moyen de l'orifice d'éjection.

② Voyant BUSY (occupé)

L'état de fonctionnement est signalé comme suit:

Pendant la lecture

S'allume

Pendant l'écriture

S'allume

③ Touche d'éjection (▲)

Pour décharger / charger le disque, appuyer sur la touche.

④ Tiroir du disque

Ouvrir le tiroir de chargement en appuyant sur la touche d'éjection, puis placez un CD ou un DVD dans l'emplacement prévu avec l'étiquette tournée vers le haut. Appuyer sur la touche d'éjection ou sur la partie avant du tiroir pour charger le disque.

N'essayez pas de retirer de force le plateau du disque.

⑤ Voyant d'alimentation

Il s'allume lorsque l'appareil est sous tension.

est une marque de fabrique de DVD Format/Logo Licensing Corporation.

Précautions à prendre lors de la lecture de disques de 8 cm

Les disques de 8 cm ne peuvent pas être lus par le lecteur même en utilisant un adaptateur intermédiaire au disque lorsque le lecteur est placé en position verticale.

Le code régional peut être modifié 5 fois SEULEMENT (premier réglage compris). Comme la cinquième modification sera DÉFINITIVE, soyez particulièrement prudent lorsque vous décidez de modifier les codes régionaux.

- Les codes régionaux sont couverts par la norme DVD. Toutefois, les codes régionaux des disques DVD sont facultatifs. Les disques DVD qui ne possèdent pas de code régional peuvent être reproduits sur tous les lecteurs.

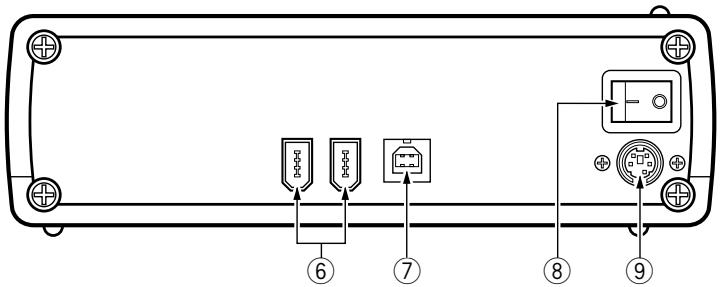

VUE DE LA FACE ARRIERE

⑥ Connecteurs IEEE 1394

Pour le branchement des connecteurs d'entrée/sortie IEEE 1394 à 6 broches.

⑦ Connecteur USB 2.0

Pour le branchement d'un connecteur d'entrée/sortie USB 2.0 à 4 broches.

⑧ Interrupteur d'alimentation

Il commande la mise sous/hors tension de l'appareil.

⑨ Prise DC IN (entrée de courant continu)

Pour le branchement de l'adaptateur secteur fourni. Utilisez uniquement l'adaptateur secteur fourni.

Broch	Nom	Broch	Nom
1	+5 V	4	GND(Terre)
2	+5 V	5	GND(Terre)
3	+12 V

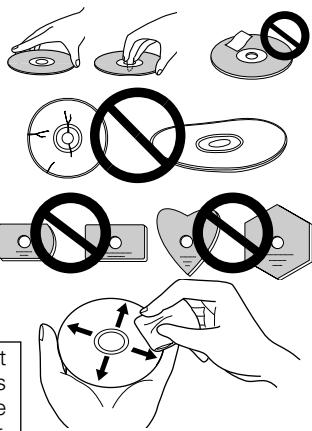

• Evitez de toucher ou de griffer la surface du disque sur laquelle sont enregistrés les signaux (surface brillante).
• Saisissez le disque par les bords ou par le centre et un bord.
• Ne collez pas de papier ou d'étiquette sur le disque.
• Jetez les disques fissurés ou voilés, car ils peuvent endommager le lecteur.
• Evitez les disques de forme spéciale, notamment ceux en forme de coeur ou de polygone.
• Eliminez la poussière ou les peluches du disque à l'aide d'un linge doux en frottant de l'intérieur vers l'extérieur et non en effectuant un mouvement circulaire.
• N'utilisez jamais de produit de nettoyage pour disque ou d'agent antistatique, car ces solutions peuvent endommager le disque.

Rangez toujours vos disques dans les boîtes de rangement de DVD-R prévues à cet effet lorsque nous ne les utilisez pas et vérifiez s'ils ne sont pas couverts de saletés ou de poussières (surtout sur la face enregistrée) avant de les utiliser.

Raccordez l'appareil sur l'adaptateur secteur fourni et branchez le câble USB ou IEEE 1394.

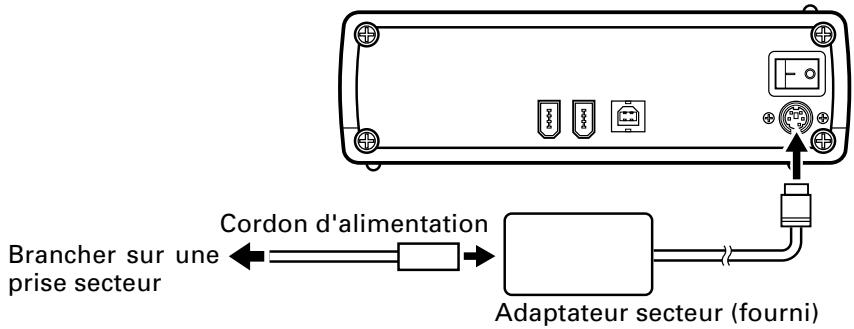

Branchement de l'adaptateur secteur

Branchez la fiche de l'adaptateur secteur dans la prise DC IN sur le panneau arrière de l'appareil et servez-vous du cordon d'alimentation fourni pour raccorder l'adaptateur secteur à une prise murale du secteur.

Utilisez uniquement l'adaptateur secteur fourni.

Brancher sur une prise secteur Cordon d'alimentation Adaptateur secteur (fourni)

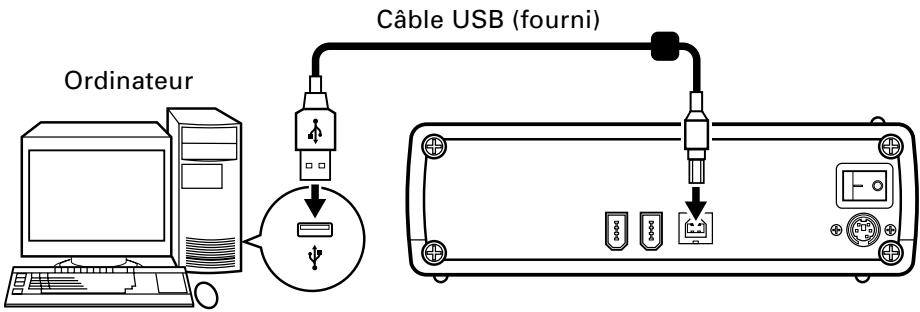

Branchement par câble USB

Cet appareil accepte une fiche sous tension.

1. Mettez l'appareil sous tension.
2. Mettez l'ordinateur sous tension et lancez Windows.
3. Raccordez le connecteur USB du panneau arrière de l'appareil à l'ordinateur au moyen du câble USB fourni.
4. Achetez dans le commerce une carte USB 2.0 pour les ordinateurs non équipés d'un port adapté. (Bien que le branchement à un port USB 1.1 soit possible, l'appareil ne fournira pas les performances optimales spécifiées.)

Mettez cet appareil sous tension avant de le raccorder à l'ordinateur. Veillez à ne pas le débrancher pendant le transfert de données.

Ordinateur Câble USB (fourni)

Remarque : Ne raccordez pas l'appareil en utilisant simultanément le câble IEEE 1394 et le câble USB.

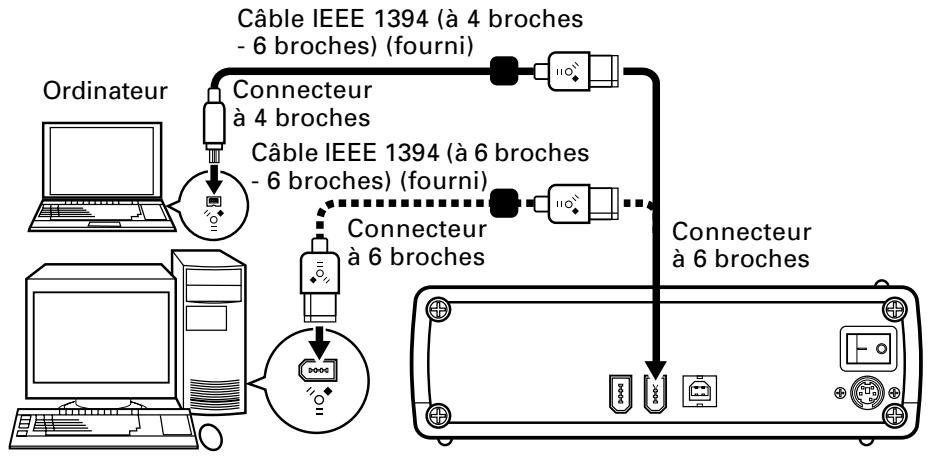

Branchement du câble IEEE 1394

Cet appareil accepte une fiche sous tension.

1. Mettez l'appareil sous tension.

2. Mettez l'ordinateur sous tension et lancez Windows.

3. Raccordez le connecteur IEEE 1394 du panneau arrière de l'appareil sur l'ordinateur au moyen du câble IEEE 1394 fourni.

4. Achetez dans le commerce une carte IEEE 1394 pour les ordinateurs non équipés d'un port adapté.

5. Utilisez le câble 4 broches - 6 broches (4P-6P) fourni pour les ordinateurs munis d'un port IEEE 1394 à 4 broches et le câble 6 broches - 6 broches (6P-6P) pour les ordinateurs munis qu'un port IEEE 1394 à 6 broches.
6. L'appareil est pourvu de deux ports IEEE 1394, afin de permettre un branchement en guirlande. Effectuez la connexion à un des deux ports.

Mettez cet appareil sous tension avant de le raccorder à l'ordinateur. Veillez à ne pas le débrancher pendant le transfert de données.

Remarque : Ne raccordez pas l'appareil en utilisant simultanément le câble IEEE 1394 et le câble USB.

A l'emploi de Windows XP :

Veuillez installer "Service Pack vers. 1 ou ultérieure" (disponible comme mise à jour de Windows sous http://windowsupdate.microsoft.com) avant de raccorder ce produit.

A l'emploi de Windows 2000 :

Veuillez installer "Service Pack vers. 3 ou ultérieure" (disponible comme mise à jour de Windows sous http://windowsupdate.microsoft.com) avant de raccorder ce produit.

L'ordinateur pourra graver les disques DVD-R/RW si le logiciel fourni est installé. (Le graveur DVD-R/RW ne fonctionnera pas si l'ordinateur ou le système d'exploitation ne prend pas en compte le logiciel fourni.)

■ Lancement de l'écriture d'un DVD-R/RW

1. Mettez l'appareil sous tension.
2. Mettez l'ordinateur sous tension.
3. Appuyez sur la touche Éjection pour ouvrir le plateau du disque.
4. Posez le disque en dirigeant son étiquette vers le haut.
5. Appuyez sur la touche Éjection pour refermer le plateau du disque.
6. Lancez le programme.

■ Fin de l'écriture d'un DVD-R/RW

1. Quittez le programme.
2. Appuyez sur la touche Éjection pour ouvrir le plateau du disque.
3. Retirez le disque.
4. Appuyez sur la touche Éjection pour refermer le plateau du disque.
5. Mettez l'ordinateur hors tension.
6. Mettez l'appareil hors tension.

Pour les détails sur l'installation du logiciel et sur l'écriture ou la lecture de disques, reportez-vous au manuel du logiciel fourni ou utilisez la fonction Aide.

Éjection manuelle d'un disque

Utilisez l'orifice d'éjection manuelle pour faire ressortir le disque dans les cas suivants.

• Procédez comme suit si l'appareil ne fonctionne plus correctement et que le plateau du disque ne s'ouvre pas par une pression sur la touche Éjection.
• Arrêtez l'ordinateur et assurez-vous que le disque a cessé de tourner.
• Insérez un trombone redressé ou le bout d'un fil de fer dans l'orifice d'éjection manuelle et enfoncez-le fermement.
• Lorsque le plateau du disque ressort de 5 à 10 mm, saisissez-le par son bord, ouvrez-le et retirez le disque.

• Pour éviter de vous blesser et d'endommager l'appareil, ne forcez pas l'ouverture du plateau du disque pendant que le disque tourne encore.
• Ne placez aucun objet à moins de 12 cm environ en face du panneau avant.

Ce qui apparaît comme une défaillance n'est souvent que le résultat d'une simple erreur d'utilisation. Passez donc en revue la liste ci-dessous. Si la difficulté subsiste, contactez votre revendeur ou un centre de service Pioneer. Contactez le fabricant du logiciel pour tout problème, lié au logiciel.

■ L'ordinateur ou le logiciel ne reconnaît pas cet appareil.

- Le câble IEEE 1394 ou le connecteur d'alimentation n'est pas correctement branché. → Vérifiez le branchement du câble.

- Le système d'exploitation ne prend pas l'appareil en compte. → Utilisez un système d'exploitation qui prend en compte cet appareil. (Voir la liste des systèmes d'exploitation acceptés à la page 26)

[Disque DVD-R/RW et CD-R/RW]

■ Impossible d'enregistrer les données / production d'erreurs pendant l'enregistrement

• Vérifiez si le disque utilisé est du type recommandé.
• Vérifiez s'il reste suffisamment d'espace sur le disque.
• Vérifiez si le logiciel requis est installé.

- Vérifiez si l'environnement d'exploitation convient aux exigences du logiciel.

- Les disques DVD-R peuvent être enregistrés uniquement aux vitesses d'enregistrement désignées.

→ Vérifiez si le disque est compatible avec les vitesses d'enregistrement spécifiées.

- Vérifiez si le disque a été finalisé (pour éviter un nouvel enregistrement).

- Vérifiez si le disque est installé avec son étiquette orientée vers le haut et la face d'enregistrement vers le bas.

- Vérifiez si le disque est souillé ou endommagé.

■ Erreurs à la lecture des disques enregistrés

• Vérifiez si le disque est du type recommandé.
• Vérifiez si le disque est installé avec son étiquette orientée vers le haut.
• Vérifiez si le disque est vierge.
• Vérifiez si le disque est souillé ou endommagé.
• Vérifiez si le logiciel requis est installé.
• Vérifiez si l'appareil est sur une surface plate.
• Il se peut que de la condensation se soit produite sur les composants optiques. Mettez l'appareil hors tension et attendez avant de faire un nouvel essai.

* Pour des détails sur l'enregistrement des disques, consultez la fonction Aide ou le mode d'emploi, fourni avec le logiciel.

[Position]

Ce lecteur doit être utilisé en position horizontale et verticale.

- Utilisez le support fourni pour utiliser l'appareil en position verticale.

[Interface]

USB 2.0 ou IEEE 1394a

[Taille du disque]

- 12 cm / 8 cm*

* Les disques de 8 cm ne peuvent pas être utilisés en position verticale.

[Vitesse de transfert des données]

Lecture de données (Soutenu)

DVD

Max. 22,16 Mo/s

CD

Max. 6,14 Mo/s (Mode de vitesse angulaire constante 17,1 à 40X sur 16 transferts de blocs)

Écriture de données (Soutenu)

DVD

Moy. 22,16 Mo/s (Écriture 16X sur DVD-R)

CD

Moy. 4,92 Mo/s (Écriture 32X sur CD-R)

- La vitesse de transfert des données peut varier en fonction de l'état du disque (rayures, etc.).

[Temps d'accès / temps de recherche]

Temps d'accès (Moyenne aléatoire)

	DVD-ROM 140 ms	CD-ROM 130 ms
Temps de recherche (Moyenne aléatoire)
	DVD-ROM 120 ms	CD-ROM 100 ms

[Alimentation]

Adaptateur secteur (fourni): CC de +12 V / 0,9 A, CC de +5 V / 1,5 A

[Adaptateur secteur]

Source de courant: Secteur 100 – 240 V, 50/60 Hz

Puissance nominale: CC de +12 V / 2 A, CC de +5 V / 2 A

[Consommation]

A la lecture d'un DVD-ROM: 24 W (100 V) - 37 W (240 V)

En mode Veille: 8 W (100 V) – 17 W (240 V)

[Divers]

Systèmes d'exploitation acceptés : Windows 2000, Windows XP

Dimensions externes (façade comprise)

	167 (L) x 56,2 (H) x 272,8 (P) mm
Poids	2,1 kg
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	5 % à 85 %(sans condensation)
Température de remisage	-40 °C à +60 °C
Humidité de remisage	5 % à 90 % (sans condensation)

[Accessoires]

Adaptateur secteur: 1

Câble USB (1,0 m): 1

Câble IEEE 1394 (1,5 m): 2

Support vertical: 2

Mode d'emploi (ce manuel): 1

REMARQUE:

- Les caractéristiques techniques et présentation de ce produit sont sujets à des changements sans préavis pour améliorations.

Tous droits de reproduction et de traduction réservés.
