| Type de produit | Graveur DVD externe |
| Marque | Pioneer |
| Modèle | DVR-S806 |
| Interface | USB 2.0 of IEEE 1394a |
| Vitesse d'écriture DVD-R (max) | 16X (ZCLV) |
| Vitesse d'écriture DVD+R (max) | 16X (ZCLV) |
| Vitesse d'écriture CD-R (max) | 32X (ZCLV) |
| Vitesse de lecture DVD-ROM (simple) | 16X |
| Vitesse de lecture CD-ROM (max) | 40X |
| Mémoire tampon | 2 MB |
| Orientation | Horizontaal of verticaal (steun meegeleverd) |
| Afmetingen (B x H x D) | 167 x 56,2 x 272,8 mm |
| Gewicht | 2,1 kg |
| Voeding | Netadapter 100-240 V, 50/60 Hz; uitgang +12 V/0,9 A en +5 V/1,5 A |
| Verbruik (lezen DVD-ROM) | 24 W (100 V) - 37 W (240 V) |
| Verbruik (stand-by) | 8 W (100 V) - 17 W (240 V) |
| Bedrijfstemperatuur | +5°C tot +35°C |
| Luchtvochtigheid tijdens gebruik | 5% tot 85% (niet condenserend) |
| Ondersteunde schijfformaten | DVD-R/RW, DVD+R/RW, DVD+R dubbellaags, CD-R/RW, CD-ROM, enz. |
| Speciale functies | Liquid Crystal Screen tilt servomechanisme, laagtrillingsmechanisme (DRA), geforceerde uitworp |
| Onderhoud en reiniging | Ontkoppelen vóór reiniging; gebruik een vochtige doek, geen vloeibare producten of spuitbussen |
| Veiligheid | Geaarde stekker; behuizing niet openen; vermijd water en vocht; gebruik alleen de meegeleverde adapter |
| Meegeleverde onderdelen en accessoires | Netadapter, USB-kabel (1 m), IEEE 1394-kabel (1,5 m) x2, verticale steunen x2, gebruikshandleiding |
| Algemene informatie | Laserproduct Klasse 1; conform laagspannings- en elektromagnetische compatibiliteitsrichtlijnen |
Veelgestelde vragen - DVR-S806 PIONEER
Gebruikersvragen over DVR-S806 PIONEER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw DVD-brander in PDF-formaat gratis! Vind uw handleiding DVR-S806 - PIONEER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DVR-S806 van het merk PIONEER.
GEBRUIKSAANWIJZING DVR-S806 PIONEER
De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WAARSCHUWING:
OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel.
D3-4-2-1-1_Du
Dit product voldoet aan de laagspanningsrichtlijn (73/23/EEG, gewijzigd bij 93/68/EEG), EMC-richtlijnen (89/336/EEG, gewijzigd bij 92/31/EEG en 93/68/EEG). D3-4-2-1-9a_Du
Dit apparaat is een klasse 1 laserproduct, maar het bevat een laserdiode van een hogere klasse dan 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend. Laat alle reparaties over aan bevoegd onderhoudspersoneel. Op uw apparaat is het onderstaande waarschuwingslabel aangebracht. Plaats: Op de bovenkant van de behuizing
Dit apparaat is uitgerust met een drie-draden (geaarde) stekker – de stekker heeft dus een derde pen (aardpen). Deze stekker past alleen in een geaard stopcontact. Als u de stekker niet in het stopcontact kunt steken, moet u contact opnemen met een bevoegde elektricien om het stopcontact te laten vervangen door een geaard stopcontact. Verwijder nooit de aardbeveiliging van de stekker.
D3-4-2-1-6_A_Du
DANGER – VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TO BEAM.
Hartelijk dank voor de aanschaf van dit Pioneer produkt.
Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedienen.
Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.
K015 Du
WAARSCHUWING
Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.
D3-4-2-1-3_A_Du
Plaats van gebruik
H045 Du
Temperatuur en vochtigheidsgraad op de plaats van gebruik:
+5°C – +35°C; minder dan 85 %RH (ventilatie niet geblokkeerd)
Niet installeren op de volgende plaatsen:
- Onder rechtstreekse zonnestraling of onder sterke kunstmatige belichting
- Bij hoge vochtigheidsgraad of op een slecht verluchte plaats
Voorzorgsmaatregelen betreffende het gebruik
■ Pioneer kan niet aansprakelijk worden gesteld voor het verlies van gegevens of andere directe of indirecte schade als gevolg van het gebruik of een defecte werking van het apparaat. Wij raden u aan regelmatig een reservekopie te maken van uw belangrijke gegevens.
■ Zorg ervoor dat geen inbreuk wordt gemaakt op de auteursrechten die gelden in het land waarin het apparaat wordt gebruikt.
Als dit apparaat gebruikt wordt voor het opnemen van materiaal waarop auteursrechten rusten, moet u ervoor zorgen dat u de vereiste toestemming bezit voor het opnemen van het materiaal. Het onrechtmatig opnemen van materiaal waarop auteursrechten rusten kan resulteren in gerechtelijke vervolging. Pioneer kan niet aansprakelijk worden gesteld voor eventuele schadeclaims als gevolg van het gebruik van dit apparaat voor het onrechtmatig opnemen van materiaal waarop auteursrechten rusten.
■ Alle namen van ondernemingen, producten en systemen die in deze handleiding voorkomen, ook wanneer deze niet voorzien zijn van het (TM) of (®) symbool, moeten beschouwd worden als de gedeponeerde handelsmerken van de respectievelijke eigenaren.
[VOOR DE NOORD-AMERIKAANSE MODELLEN]
RAADPLEEG HET VERKOOPPERSONEEL. "GEBRUIK UITSLUITENDEEN UL-SPECIFICATIE EN OFFICIEEL CANADEES NETSNOER." EEN NETSNOER TYPE SJT, MINIMUM 18 AWG, 3-DRAADS GEARD TYPE DIENT MET DEZE APPARATUUR TE WORDEN GEBRUIKT.
[VOOR DE EUROPESE MODELLEN]
RAADPLEEG HET VERKOOPPERSONEEL. "GEBRUIK UITSLUITENDEEN NETSNOER MET DE VEREISTE VEILIGHEIDSVOORZIENINGEN." MET DEZE APPARATUUR MOET EEN GOEDGEKEURD NETSNOER WORDEN GEBRUIKT. VOOR EEN NOMINALE STROOM TOT 6 A DIENT EEN TYPE DAT NIET LICHTER IS DAN H05VV-F 3G 0,75 mm² OF H05VVH2-F 3G 0,75 mm² TE WORDEN GEBRUIKT.
Bij apparaten met stekkers moet de uitgangsstekker gemakkelijk bereikbaar zijn en zo dicht mogelijk bij het andere apparaat zijn.
- LEES DE GEBRUIKSAANWIJZING – Lees alle veiligheids- en bedieningsinstructies voordat u het apparaat in gebruik neemt.
- BEWAAR DE GEBRUIKSAANWIJZING – Bewaar de gebruiksaanwijzing op een veilige plaats voor het geval u deze in de toekomst nogmaals nodig hebt.
- NEEM ALLE WAARSCHUWINGEN IN ACHT – Neem alle waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.
- VOLG ALLE INSTRUCTIES OP – Alle bedieningsinstructies moeten nauwkeurig worden opgevolgd.
- REINIGEN – Trek de stekker van het netsnoer uit het stopcontact voordat u begint met schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of sprays. Reinig het apparaat uitsluitend met een vochtige doek.
- WATER EN VOCHT – Gebruik dit apparaat niet in de buurt van water.
- ACCESSOIRES – Plaats het apparaat niet op een wankel rek, standaard of tafel. Het apparaat kan vallen en zwaar beschadigd worden.
- VENTILATIE – In de ombouw en in de achterkant en onderkant van apparaat zijn roosters en openingen die dienen voor de ventilatie, zodat een betrouwbare werking wordt verkregen en oververhitting van de inwendige onderdelen wordt voorkomen. Deze roosters en openingen mogen niet geblokkeerd worden. Zet het apparaat niet op een bed, divan, dik vloerkleed e.d. want dan kunnen de ventilatieopeningen worden geblokkeerd. Het apparaat mag ook niet in een krappe of afgesloten ruimte worden geplaatst, tenzij voor een goede ventilatie wordt gezorgd.
- STROOMVOORZIENING – Het apparaat mag uitsluitend op de stroombron worden gebruikt die op het plaatje met de specificaties staat vermeld. Raadpleeg uw handelaar of plaatselijk elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis.
- NETSTEKKER – Dit apparaat is voorzien van een geaarde netstekker (een stekker met een derde aardingspen). Deze netstekker past alleen in een geaard stopcontact. Dit is een veiligheidsvoorziening. Als de stekker niet in het stopcontact past, neem dan contact op met een elektricien om het oude stopcontact te laten vervangen. Probeer nooit om de veiligheidsvoorziening van de geaarde netstekker teniet te doen.
- BESCHERMING VAN HET NETSNOER – Wanneer u het netsnoer wilt losmaken van het stopcontact, pak dan de stekker vast en trek niet aan het snoer. Raak het snoer en de stekker nooit met natte handen aan. Dit kan namelijk resulteren in kortsluiting of een elektrische schok. Zet geen voorwerpen op het netsnoer. Leg het netsnoer ook niet zodanig dat er per ongeluk iemand op gaat staan.
- OVERBELASTING – Zorg dat de stopcontacten en verlengsnoeren niet overbelast worden want dit kan resulteren in brand of een elektrische schok.
- BINNENDRINGEN VAN VOORWERPEN EN VLOEISTOFFEN – Steek nooit een voorwerp via de roosters of openingen in de behuizing van het apparaat naar binnen. Het voorwerp kan een onderdeel raken dat onder hoogspanning staat of het kan kortsluiting veroorzaken, met brand of een elektrische schok tot gevolg. Let er ook op dat er nooit vloeistof op het apparaat wordt gemorst.
- CONDENSATIE – Als het apparaat vanuit een koude omgeving naar een warme kamer wordt gebracht of als de kamertemperatuur plotseling stijgt, kan er condens in het inwendige van het apparaat ontstaan waardoor de prestatie van het apparaat afneemt. Om dit te voorkomen, moet u het apparaat ongeveer 1 tot 2 uur in de nieuwe omgeving later acclimatiseren voordat u de stroom inschakelt of u zorgt ervoor dat de kamertemperatuur langzamer stijgt.
- ONDERHOUD – Probeer nooit zelf onderhoudswerkzaamheden aan het apparaat uit te voeren, want bij het verwijderen van afdekplaten stelt u zich bloot aan een ernstige elektrische schok of andere gevaren. Laat alle onderhoudswerkzaamheden over aan deskundig onderhoudspersoneel.
- BESCHADIGINGEN DIE REPARATIE VEREISEN – Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het apparaat door deskundig onderhoudspersoneel laten repareren.
a. Als het netsnoer of de netstekker is beschadigd.
b. Als er vloeistof of een voorwerp in het apparaat terecht is gekomen.
c. Als het apparaat blootgesteld heeft gestaan aan regen of water.
d. Als de normale aanwijzingen worden opgevolgd, maar het apparaat niet juist functioneert. Gebruik alleen de bedieningsorganen die in de gebruiksaanwijzing worden aangegeven. Bij een onjuiste instelling van andere bedieningsorganen kan het apparaat mogelijk beschadigd worden, met als gevolg dat reparatiewerkzaamheden door deskundig onderhoudspersoneel moeilijker en duurder worden.
e. Als het apparaat is gevallen of de behuizing is beschadigd.
f. Als het apparaat duidelijk minder goed functioneert – dit duidt erop dat het tijd is voor onderhoud.
- Interface
USB 2.0 of IEEE 1394a
• Schrijfsnelheid (* : ZCLV)
DVD-R 1X, 2X, 4X, 6X, 8X*, 12X*, 16X*
DVD-RW 1X, 2X, 4X
DVD+R 2,4X, 4X, 6X, 8X*, 12X*, 16X*
DVD+R dubbellaags 2,4X, 4X
DVD+RW 2,4X, 4X
CD-R 4X, 10X, 16X, 24X*, 32X*
CD-RW 4X, 10X, 16X, 20X*, 24X*
• Maximale leessnelheid
DVD-ROM (enkellaags) 16X
DVD-ROM (dubbellaags)) 12X
DVD-R, DVD+R 12X
DVD+R dubbellaags 8X
DVD-RW, DVD+RW 8X
DVD-RAM 2X*
CD-ROM, CD-R 40X
CD-RW 32X
- Buffergeheugen: 2 MB (schrijven, lezen)
• LCD kantelservomechanisme
• Horizontale/verticale opstelling mogelijk
• Laag vibratiemechanisme door DRA-systeem
Discformaat (lezen/schrijven)
• DVD enkellaags/dubbellaags/120 mm disc/80 mm disc
- DVR-R (voor schrijven alleen 650 nm disc voor algemene toepassingen)
- 4X-SPEED DVD-R
- 8X-SPEED DVD-R
- DVD-RW
- 2X-SPEED DVD-RW
• 4X-SPEED DVD-RW
- DVR+R
- 4X-SPEED DVD+R
- 8X-SPEED DVD+R
- DVD+R dubbellaags
- DVD+RW
- 4X-SPEED DVD+RW
• DVD-RAM (Nersie 2,0, Nersie 2,1)(slechts lezen)
- CD-ROM modus 1
• CD-ROM XA modus 2 (vorm 1, vorm 2)
- Foto-CD (enkele en meervoudige sessie)
- CD-DA
- CD-Extra (CD PLUS)
- Video-CD
- CD-tekstformaat
- CD-R
• CD-RW, High-Speed CD-RW, Ultra-Speed CD-RW
Opmerking:
- Voor schrijven is een speciaal toepassingsprogramma nodig dat het betreffende formaat ondersteund.
- Geschikte media zijn vereist voor specifieke DVD & CD schrijfsnelheden.
- Bij het schrijven op een DVD met 12x-speed of 16x-speed moet u door Pioneer opgegeven discmedia gebruiken. Bezoek de Pioneer website voor verdere informatie.

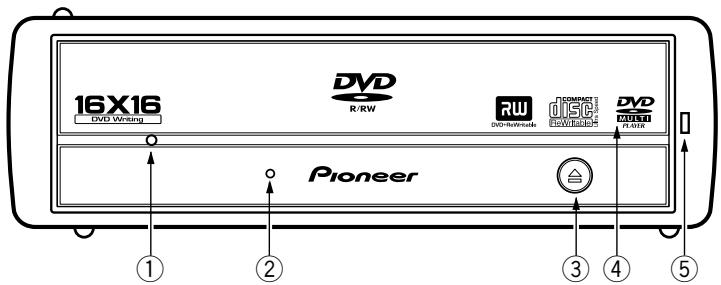

VOORAANZICHT
Druk met een dun staafje in dit gat om de lade naar buiten te laten komen, indien deze niet naar buiten komt bij indrukken van de uitwerptoets. Bij normale omstandigheden moet altijd de uitwerptoets worden gebruikt. Wanneer u gebruik maakt van dit gat, moet u ervoor zorgen dat de stroomvoorziening van het station is uitgeschakeld en dan minimaal 1 minuut wachten zodat de disc volledig tot stilstand is gekomen.
② Bezig-indicator (BUSY)
Deze indicator geeft de bedrijfsstatus aan.
Tijdens lezen
Licht
Tijdens schrijven
Licht
③ Uitwerptoets (▲)
Druk op deze toets om een disc te plaatsen of verwijderen.
④ Disc-lade
Open de disc-lade door op de uitwerptoets te drukken en plaats vervolgens een CD of DVD-disc met het label naar boven in de lade. Druk nogmaals op de uitwerptoets of duw tegen de voorkant van de lade om deze te sluiten.
Probeer de disc-lade niet met geweld naar buiten te trekken.
⑤ Spanningsindicator
Licht op wanneer het apparaat is ingeschakeld.
is een handelsmerk van DVD Format/Logo Licensing Corporation.
Voorzorgsmaatregelen bij het weergeven van 8-cm discs
Een 8-cm disc kan niet worden weergegeven, ook wanneer een adapter is aangebracht, wanneer het station in de verticale stand staat.
De regiocode kan SLECHTS 5 maal worden gewijzigd, inclusief de 1ste instelling. De 5de instelling is PERMANENT en kan niet meer worden veranderd. Let daarom goed op wanneer u de regiocode wijzigt.
- Regiocodes zijn een onderdeel van de DVD-standaard. DVD-discs zijn echter niet altijd van een regiocode voorzien. DVD-discs zonder regiocodes kunnen op alle spelers worden afgespeeld.

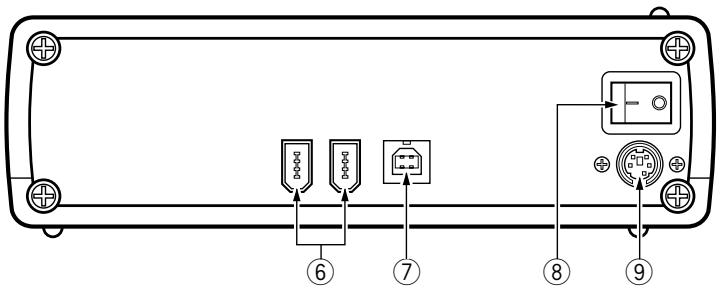

ACHTERAANZICHT
⑥ IEEE 1394 aansluitingen
Deze kunnen verbonden worden met 6-pins IEEE 1394 I/O aansluitingen.
⑦ USB 2.0 aansluiting
Deze kan verbonden worden met een 4-pins USB 2.0 I/O aansluiting.
⑧ Aan/uit-schakelaar
Voor het in/uitschakelen van het apparaat.
⑨ DC IN
Voor het aansluiten van de bijgeleverde netspanningsadapter. Gebruik uitsluitend de bijgeleverde netspanningsadapter.
| Pin | Naam | Pin | Naam |
| 1 | +5 V | 4 | GND(Aarde) |
| 2 | +5 V | 5 | GND(Aarde) |
| 3 | +12 V |

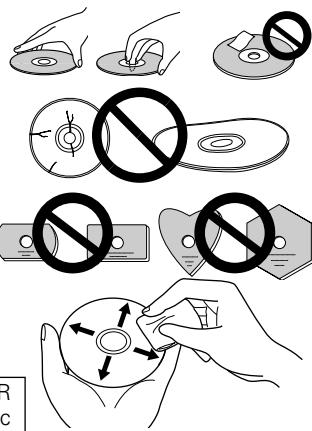

- Vermijd aanraken of bekrassen van het signaaloppervlak (glanzende kant) van de disc.
- Houd de disc bij de rand vast of met een vinger in het middengat en een bij de rand.
- Plak geen papier of etiketten op de disc.
- Gooi kromgetrokken of gebarsten discs weg, want deze kunnen het aandrijfmechanisme van het apparaat beschadigen.
- Gebruik geen discs met een afwijkende vorm, zoals hartvormige of veelhoekige discs.
- Gebruik een zacht doekje om stof en pluisjes van de disc te verwijderen. Veeg hierbij vanaf het midden van de disc naar de buitenrand toe.
- Gebruik geen reinigingsmiddelen voor grammofoonplaten of anti-statische middelen, want deze kunnen de disc beschadigen.
Plaats de discs na gebruik altijd in de bijbehorende DVD-R opbergdoosjes. Controleer of er geen vuil of stof op de disc is (vooral op de opnamekant) voordat u deze gebruikt.
Sluit de bijgeleverde netspanningsadapter op het apparaat aan en sluit de USB of IEEE 1394 kabel aan.

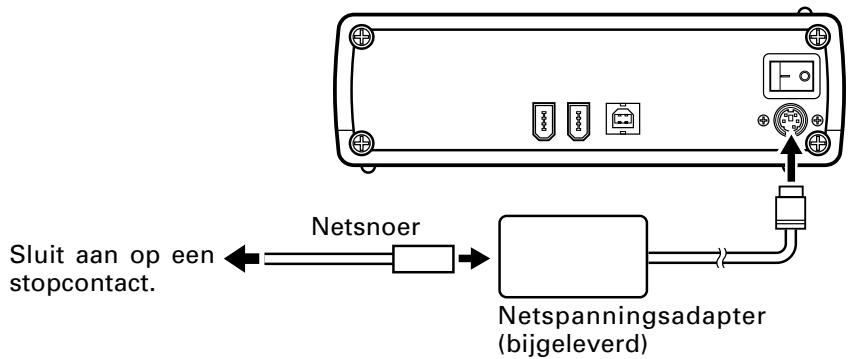

Aansluiten van de netspanningsadapter
Steek de stekker van de netspanningsadapter in de DC IN aansluiting op het achterpaneel van het apparaat en gebruik dan het bijgeleverde netsnoer om de netspanningsadapter op een stopcontact aan te sluiten.
Gebruik uitsluitend de bijgeleverde netspanningsadapter.


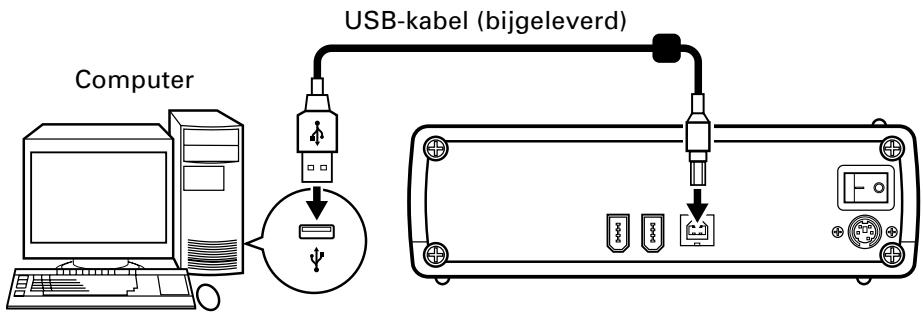

Aansluiten van de USB-kabel
Dit is een hotplug-apparaat.
- Schakel het apparaat in.
- Schakel de computer in en start Windows.
- Verbind de USB-aansluiting aan de achterkant van het apparaat met behulp van de bijgeleverde USB-kabel met de computer.
- Koop een USB 2.0 kaart wanneer u een computer hebt die niet met een dergelijke poort is uitgerust. (Aansluiten op een USB 1.1 poort is mogelijk, maar het apparaat zal dan niet de opgegeven optimale prestaties behalen.)
Schakel het apparaat in voordat u dit op de computer aansluit. Maak het apparaat niet los tijdens het oversturen van gegevens.
Opmerking: Sluit het apparaat niet aan met zowel een IEEE 1394 kabel als een USB-kabel.

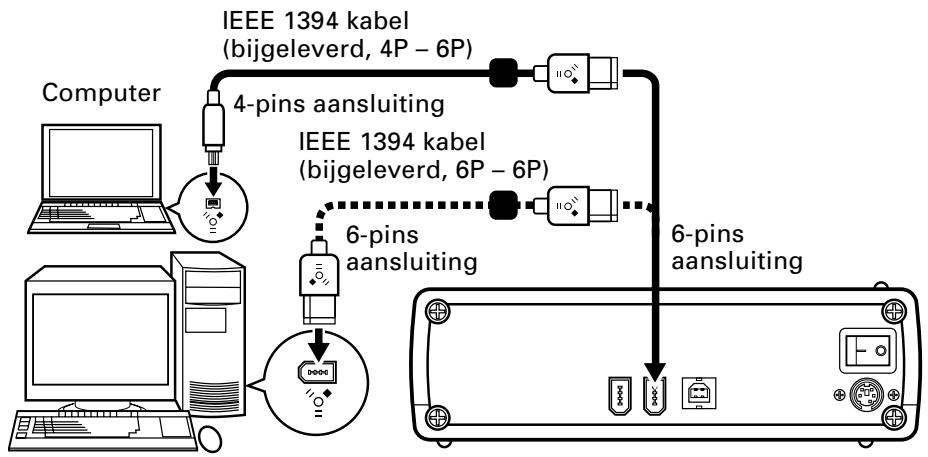

Aansluiten van de IEEE 1394 kabel
Dit is een hotplug-apparaat.
- Schakel het apparaat in.
-
Schakel de computer in en start Windows.
-
Verbind de IEEE 1394 aansluiting aan de achterkant van het apparaat met behulp van de bijgeleverde IEEE 1394 kabel met de computer.
-
Koop een IEEE 1394 kaart wanneer u een computer hebt die niet met een dergelijke poort is uitgerust.
- Gebruik de bijgeleverde 4P-6P kabel voor computers met een 4-pins IEEE 1394 poort en de 6P-6P kabel voor computers met een 6-pins IEEE 1394 poort.
- Dit apparaat is voorzien van twee IEEE 1394 poorten voor het doorlussen van de verbinding. U kunt een van beide poorten gebruiken.
Schakel het apparaat in voordat u dit op de computer aansluit. Maak het apparaat niet los tijdens het oversturen van gegevens.
Opmerking: Sluit het apparaat niet aan met zowel een IEEE 1394 kabel als een USB-kabel.
Bij gebruik van Windows XP:
Installeer "Service Pack versie 1 of later" (verkrijgbaar via Windows Update http://windowsupdate.microsoft.com) voordat u dit product aansluit.
Bij gebruik van Windows 2000:
Installeer "Service Pack versie 3 of later" (verkrijgbaar via Windows Update http://windowsupdate.microsoft.com) voordat u dit product aansluit.
De computer kan op DVD-R/RW discs schrijven wanneer de bijgeleverde software is geïnstalleerd. (De DVD-R/RW writer zal niet werken als de computer of het besturingssysteem de software niet ondersteunt.)
■ Starten met schrijven op een DVD-R/RW
- Schakel het apparaat in.
- Schakel de computer in.
- Druk op de uitwerptoets om de disclade te openen.
- Plaats de disc met het label naar boven in de lade.
- Druk op de uitwerptoets om de disclade te sluiten.
- Start het programma.
■ Stoppen met schrijven op een DVD-R/RW
- Sluit het programma af.
- Druk op de uitwerptoets om de disclade te openen.
- Verwijder de disc.
- Druk op de uitwerptoets om de disclade te sluiten.
- Schakel de computer uit.
- Schakel het apparaat uit.
Zie de bijgeleverde softwarehandleiding of gebruik de Help-functie voor nadere bijzonderheden betreffende het installeren van de software of het schrijven of afspelen van discs.

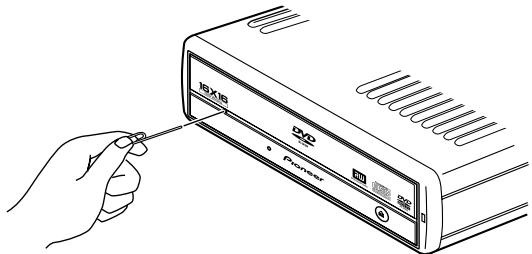

Handmatig verwijderen van de disc
Gebruik het gat voor handmatig verwijderen wanneer u de disc in de volgende situatie uit het apparaat wilt verwijderen.
- Als het apparaat niet werkt en de disclade niet opengaat bij indrukken van de uitwerptoets.
- Schakel de computer uit en controleer of de disc tot stilstand is gekomen.
- Steek een recht gebogen paperclip of een stukje draad in het gat voor handmatig verwijderen en druk de paperclip of de draad stevig naar binnen.
- Wanneer de disclade 5 tot 10 mm naar buiten komt, pakt u de lade vast, maakt deze open en verwijdert dan de disc.
- Maak de disclade niet met geweld open wanneer de disc nog ronddraait, om lichamelijk letsel of schade aan het apparaat te voorkomen.
- Plaats eventuele voorwerpen minimaal 12 cm verwijderd van het voorpaneel.
Wat soms een storing lijkt, is vaak enkel een bedieningsfout. Controleer de onderstaande punten wanneer u denkt dat het apparaat niet normaal werkt.
Als u de storing aan de hand van de aanwijzingen niet kunt verhelpen, neem dan contact op met uw plaatselijke Pioneer servicecentrum.
Contact de softwarefabrikant bij problemen met de software.
■ De computer of de software herkent het apparaat niet.
- De IEEE 1394 kabel of de stroomstekker is niet stevig aangesloten.
→ Controleer de aansluiting van de kabels.
- Het besturingssysteem ondersteunt niet het gebruik van dit apparaat.
→ Gebruik een besturingssysteem waarmee dit apparaat kan worden gebruikt. (Zie blz. 66 voor een lijst van de geschikte besturingssystemen.)
■ De gegevens kunnen niet worden opgenomen/er treden fouten op tijdens de opname.
- Controleer of de gebruikte disc geschikt is voor dit apparaat.
- Controleer of er voldoende vrije ruimte op de disc is.
- Controleer of de vereiste software is geïnstalleerd.
- Controleer of het besturingssysteem voldoet aan de softwarevereisten.
- DVD-R discs kunnen alleen met de voorgeschreven opnamesnelheden worden opgenomen.
→ Controleer of de disc de opgegeven opnamesnelheden ondersteund.
- Controleer of de disc afgesloten is (er kan dan niet meer op worden opgenomen).
- Controleer of de disc met de labelkant naar boven en de opnamekant naar beneden in het apparaat is geplaatst.
- Controleer of de disc vuil of beschadigd is.
■ Opgenomen discs kunnen niet gelezen worden.
- Controleer of de gebruikte disc geschikt is voor dit apparaat.
- Controleer of de disc met het label naar boven in het apparaat is geplaatst.
- Controleer of er wel gegevens op de disc staan.
- Controleer of de disc vuil of beschadigd is.
- Controleer of de vereiste software is geïnstalleerd.
- Controleer of het apparaat horizontaal staat.
- Het is mogelijk dat zich condens op de optische instrumenten heeft afgezet. Schakel het apparaat uit en laat het een tijdje ongebruikt staan.
* Gebruik de Help-functie of raadpleeg de handleiding die bij de software wordt geleverd voor nadere bijzonderheden betreffende het opnemen van discs.
[Positie]
Dit station is geschikt voor gebruik in horizontale en verticale positie.
- Gebruik de bijgeleverde standaard wanneer u het apparaat verticaal wilt opstellen.
[Interface]
USB 2.0 of IEEE 1394a
[Disc-formaat]
- 12 cm / 8 cm*
* 8-cm discs kunnen niet gebruikt worden wanneer het station verticaal staat.
[Gegevensoverdrachtsnelheid]
Gegevens lezen (blijvende snelheid)
DVD
Max. 22,16 MBytes/sec.
CD
Max. 6,14 MBytes/sec.
(17,1 - 40X CAV modus met 16-blokken overdracht)
Gegevens schrijven (blijvende snelheid)
DVD
Ca. 22,16 MBytes/sec. (16X op DVD-R)
CD
Ca. 4,92 MBytes/sec. (32X op CD-R)
- De gegevensoverdrachtsnelheid kan beïnvloed worden door de toestand van de disc (krassen enz.)
[Toegangstijd/zoektijd]
Toegangstijd (random gemiddelde)
DVD-ROM 140 ms
CD-ROM 130 ms
Zoektijd (random gemiddelde)
DVD-ROM 120 ms
CD-ROM 100 ms
[Stroomvoorziening]
Netspanningsadapter (bijgeleverd): +12 V gelijkstroom / 0,9 A, +5 V gelijkstroom / 1,5 A
[Netspanningsadapter]
Stroomvoorziening:
100 – 240 V wisselstroom, 50/60 Hz
Nominale uitgangsstroom:
+12 V gelijkstroom / 2 A, +5 V gelijkstroom / 2 A
[Stroomverbruik]
Tijdens afspelen van DVD-ROM:
24 W (100 V) - 37 W (240 V)
Tijdens stilstand:
8 W (100 V) - 17 W (240 V)
[Overige]
Geschikte besturingssystemen:
Windows 2000, Windows XP
Afmetingen
167(B) × 56,2(H) × 272,8(D) mm
(inclusief voorpaneel)
Gewicht
2,1 kg
Bedrijfstemperatuur
+5°C tot 35°C
Bedrijfsvochtigheid
5% tot 85% (geen condensatie)
Opslagtemperatuur
-40^ tot +60^
Opslagvochtigheid
5% tot 90% (geen condensatie)
[Accessoires]
Netspanningsadapter:
1
USB-kabel (1,0 meter):
1
IEEE 1394 kabel (1,5 meter):
2
Standaard voor verticale opstelling: 2
Gebruiksaanwijzing (dit boekje):
1
OPMERKING:
- Wijzigingen in ontwerp en technische gegevens op grond van verbeteringen voorbehouden, zonder voorafgaande kennisgeving.
Uitgegeven door Pioneer Corporation.
Alle rechten voorbehouden.
