| Tipo di prodotto | Masterizzatore DVD esterno |
| Marca | Pioneer |
| Modello | DVR-S806 |
| Interfaccia | USB 2.0 o IEEE 1394a |
| Velocità di scrittura DVD-R (max) | 16X (ZCLV) |
| Velocità di scrittura DVD+R (max) | 16X (ZCLV) |
| Velocità di scrittura CD-R (max) | 32X (ZCLV) |
| Velocità di lettura DVD-ROM (semplice) | 16X |
| Velocità di lettura CD-ROM (max) | 40X |
| Memoria buffer | 2 MB |
| Orientamento | Orizzontale o verticale (supporto incluso) |
| Dimensioni (L x A x P) | 167 x 56,2 x 272,8 mm |
| Peso | 2,1 kg |
| Alimentazione | Adattatore di rete 100-240 V, 50/60 Hz; uscita +12 V/0,9 A e +5 V/1,5 A |
| Consumo (lettura DVD-ROM) | 24 W (100 V) - 37 W (240 V) |
| Consumo (standby) | 8 W (100 V) - 17 W (240 V) |
| Temperatura di funzionamento | da +5°C a +35°C |
| Umidità di funzionamento | 5% a 85% (senza condensa) |
| Formati disco supportati | DVD-R/RW, DVD+R/RW, DVD+R dual layer, CD-R/RW, CD-ROM, ecc. |
| Funzioni speciali | Servomeccanismo a bilanciere a cristalli liquidi, meccanismo a bassa vibrazione (DRA), espulsione forzata |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno umido, non usare prodotti liquidi o aerosol |
| Sicurezza | Spina con messa a terra; non aprire l'involucro; evitare acqua e umidità; utilizzare solo l'adattatore fornito |
| Parti di ricambio e accessori forniti | Adattatore di rete, cavo USB (1 m), cavo IEEE 1394 (1,5 m) x2, supporti verticali x2, manuale di istruzioni |
| Informazioni generali | Prodotto laser Classe 1; conforme alle direttive bassa tensione e compatibilità elettromagnetica |
Domande frequenti - DVR-S806 PIONEER
Domande degli utenti su DVR-S806 PIONEER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Masterizzatore DVD in formato PDF gratuitamente! Trova il tuo manuale DVR-S806 - PIONEER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DVR-S806 del marchio PIONEER.
MANUALE UTENTE DVR-S806 PIONEER
Istruzioni per l'uso
Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENZIONE:
PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.
Il punto esclamativo in un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto.
D3-4-2-1-1_It
The Generation of Acoustical Noise Is Less Than 70dB. (ISO7779/DIN45635)
La generazione di rumore acustico è inferiore a 70 dB (norme ISO 7779 e DIN 45635).
Questo prodotto è conforme alla direttiva sul basso voltaggio (73/23/CEE emendata 93/68/CEE), direttive EMC 89/338/CEE, emendata 92/31/CEE e 93/68/CEE. D3-4-2-1-9a_It
Questo apparecchio è dotato di una spina con messa a terra, cioè di una spina con un terzo spinotto (per la messa a terra). Questo tipo di spine si inserisce solamente in prese di corrente dello stesso tipo, cioè con attacco per messa a terra. Se non si riesce ad inserire la spina nella presa di corrente di casa, rivolgersi ad un elettricista qualificato per far sostituire la presa alla parete con una dotata di attacco per la messa a terra. Non annullare la scopo di sicurezza della spina con messa a terra. D3-4-2-1-6_A_It
ADVERTENCIA
Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità. D3-4-2-1-3_A_It
Condizioni ambientali di funzionamento
Umidità e temperatura di funzionamento:
+5 °C – +35 °C ; inferiore a 85%RH (feritoie di raffreddamento non ostruite)
Non posizionare nei seguenti luoghi:
- luoghi esposti alla luce diretta del sole o a forti sorgenti di luce artificiale
- luoghi esposti a condizioni di alta umidità o scarsa ventilazione H045 It
Precauzioni per l'uso
La Pioneer non può essere considerata responsabile di una eventuale perdita di dati o di qualsiasi altro eventuale danno diretto o indiretto sofferto come risultato dell'uso o della rottura di questo apparecchio.
■ L'utente deve rispettare le leggi e regolamentazioni concernenti i diritti di autore, in vigore in ciascun Paese.
Nel caso in cui questo apparecchio venga utilizzato per la registrazione di materiale protetto da diritti d'autore, la relativa autorizzazione deve essere preventivamente richiesta al detentore dei diritti stessi. La registrazione di materiale protetto da diritti d'autore senza l'espressa approvazione del detentore dei diritti stessi può essere perseguita penalmente. La Pioneer rescinde qualsiasi responsabilità per danni legali risultanti dall'uso di questo apparecchio per la copia non autorizzata di materiale protetto da diritti d'autore.
■ Tutti i nomi delle società, prodotti e sistemi citati in questo manuale, anche ove i relativi simboli (TM) o (®) vengano omessi, devono essere considerati come marchi registrati dei rispettivi proprietari.
[PERIMODELLIPERL'AMERICA DEL NORD]
PER CHIARIMENTI SUL SEGUENTE PROBLEMA RIVOLGERSI AL RAPPRESENTANTE VENDITE. "USARE SOLAMENTE CAVIDIALIMENTAZIONE ELETTRICA PRESENTI NELLA LISTA UL O PORTANTI CERTIFICATI DI SICUREZZA CANADESI".
CON QUESTO APPARECCHIO SI DEVE UTILIZZARE UN CAVO DI ALIMENTAZIONE DEL TIPO SJT, CON VALORE MINIMO DI 18 AWG, E COSTITUITO DA 3 FILI, DI CUI UNO PER LA MESSA A TERRA.
[PER I MODELLI PER L'EUROPA]
PER CHIARIMENTI SUL SEGUENTE PROBLEMA RIVOLGERSI AL RAPPRESENTANTE VENDITE. "USARE SOLAMENTE CAVIDI ALIMENTAZIONE ELETTRICA CERTIFICATI DI SICUREZZA". CON QUESTO APPARECCHIO SI DEVE UTILIZZARE UN CAVO DI ALIMENTAZIONE CERTIFICATO DI SICUREZZA.
PER CORRENTI DI SINO A 6 A, SI DEVE UTILIZZARE UN CAVO DEL TIPO H05VV-F DI PESO NON INFERIORE A 3 G PER 0,75 mm², O DEL TIPO H05VVH2-F DI PESO NON INFERIORE A 3 G PER 0,75 mm².
Per i dispositivi con collegamento di alimentazione a spina, la presa deve trovarsi nelle vicinanze del dispositivo e deve essere facilmente accessibile.
-
LEGGERE LE ISTRUZIONI. Leggere attentamente tutte le istruzioni per la sicurezza e il funzionamento prima di passare all'uso dell'apparecchio.
-
CONSERVARE IL MANUALE DI ISTRUZIONI. Il manuale di istruzioni per la sicurezza ed il funzionamento deve esere cponservato per ogni eventuale futura necessità.
-
PRESTARE ATTENZIONE ALLE AVVERTENZE. Tutte le avvertenze e le indicazioni presenti devono essere scrupolosamente seguite.
-
ATTENERSI ALLE ISTRUZIONI. È necessario attenersi attentamente a tutte le istruzioni fornite per il funzionamento e l'uso dell'apparecchio.
-
PULIZIA. Prima di procedere alla pulizia dell'apparecchio staccare il cavo di alimentazione dalla presa di corrente. Per la pulizia non utilizzare agenti liquidi o vaporizzatori. Utilizzare solamente un panno leggermente inumidito in acqua.
-
ACQUA ED UMIDITÀ. Non usare questo apparecchio nelle vicinanze dell'acqua.
-
ACCESSORI. Non appoggiare l'apparecchio su carrelli, supporti o tavolini instabili. In tali condizioni l'apparecchio potrebbe cadere e subire gravi danni.
-
VENTILAZIONE. Sui lati inferiore e posteriore dell'apparecchio sono ubicate delle aperture per la ventilazione che garantiscono un funzionamento affidabile dell'apparecchio e servono a prevenirne il surriscaldamento. Queste aperture non devono venire bloccate o coperte. Evitare quindi di appoggiare l'apparecchio su letti, sofa, tappeti, stuoie o altre simili superfici. L'apparecchio, inoltre, non deve essere posizionato in uno scaffale chiuso se non viene fornita una adeguata ventilazione.
-
SORGENTI DI ALIMENTAZIONE. L'apparecchio deve essere utilizzato solamente con il tipo di alimentazione elettrica indicato sull'apposita etichetta. Nel caso in cui non si sia sicuri del tipo di corrente di alimentazione disponibile nella zona di utilizzazione dell'apparecchio rivolgersi alla locale azienda elettrica per le informazioni del caso.
-
SPINA. L'apparecchio è dotato di una spina con messa a terra (spina contenente anche uno spinotto per la messa a terra). Questa spina può essere utilizzata solamente in prese a tre fori con dispositivo di messa a terra. Si tratta di un dispositivo di sicurezza. Nel caso in cui non risulti possibili utilizzare questa spina nelle prese di cui si dispone rivolgersi ad un elettricista per far sostituire le prese di vecchio tipo con altre di tipo salvavita. Evitare assolutamente di modificare la spina, annullando lo scopo di sicurezza dello spinotto di messa a terra.
-
PROTEZIONE DEL CAVO DI ALIMENTAZIONE. Per staccare la spina della presa di corrente di alimentazione agire sempre sulla spina stessa e non tirare mai il cavo da lontano. Non agire sul cavo di alimentazione con le mani bagnate. Una tale azione potrebbe essere all'origine di corti circuiti o di folgorazioni. Non posizionare l'apparecchio in luoghi tali per cui il cavo di alimentazione possa venire calpestato.
-
SOVRACCARICO. Non sovraccaricare le prese e le prolunghe elettriche perché ciò può essere causa di corti circuiti o di folgorazioni.
-
PENETRAZIONE DI OGGETTI O DI LIQUIDI. Non inserire oggetti di alcun genere attraverso le aperture dell'apparecchio, perché tali oggetti possono venire a contatto con punti ad alta tensione, assai pericolosi. Inoltre, non rovesciare sull'apparecchio liquidi di qualsiasi genere.
-
CONDENSA. In caso di trasporto dell'apparecchio da un luogo freddo ad uno caldo, o in caso di repentino innalzamento della temperatura ambiente, sui meccanismi interni dell'apparecchio può formarsi della condensa, con conseguenti possibili influenze negative sulle prestazioni dell'apparecchio. Nei casi, quindi, di prevedibile formazione di condensa, lasciare l'apparecchio nella sua nuova condizione e ambiente per circa una o due ore prima di accenderlo, o fare in modo che la temperatura ambiente venga alzata lentamente e progressivamente.
-
SERVIZIO. Non tentare di effettuare interventi o riparazioni su questo apparecchio, perché l'apertura o la rimozione delle coperture dell'apparecchio può esporre a tensioni pericolose, o ad altri tipi di pericoli. Per qualsiasi intervento di manutenzione rivolgersi sempre a personale qualificato.
-
DANNI CHE RICHIEDONO INTERVENTI DI SERVIZIO. In presenza delle seguenti condizioni, staccare il cavo di alimentazione dell'apparecchio dalla presa di corrente di rete, e rivolgersi a personale qualificato per gli interventi del caso:
a. se il cavo di alimentazione o la spina risultano danneggiati;
b. se sono stati rovesciati dei liquidi sull'apparecchio, o se degli oggetti estranei sono caduti all'interno dello stesso;
c. se l'apparecchio è rimasto esposto alla pioggia o all'acqua;
d. se l'appareccchio non risulta funzionare normalmente, pur attenendosi scrupolosamente alle istruzioni del manuale. Per il funzionamento, ricordarsi di procedere alla regolazione o alla modifica solamente dei comandi coperti dalle istruzioni. Una non corretta regolazione di comandi diversi da quelli indicati può risultare in danni all'apparecchio e può molto spesso richiedere lunghi interventi da parte di un tecnico qualificato per riportare l'apparecchio alle normali condizioni di funzionamento;
e. se l'apparecchio è caduto, o se la cassa esterna risulta danneggiata;
f. se l'apparecchio manifesta chiaramente uno scadimento delle proprie prestazioni. Tale condizione può indicare la necessità di un intervento di servizio.
- Interfaccia
USB 2.0 o IEEE 1394a
- Velocità di registrazione (* : ZCLV)
| DVD-R | normale (1x), doppia (2x), quadrupla (4x), 6 volte (6x) , ottupla (8x)*, 12 volte (12x)* e 16 volte (16x)* |
| DVD-RW | normale (1x), doppia (2x) e quadrupla (4x) |
| DVD+R | 2,4 volte (2,4x), quadrupla (4x), 6 volte (6x), ottupla (8x)*, 12 volte (12x)* e 16 volte (16x)* |
| DVD+R a doppio strato | 2,4 volte (2,4x) e quadrupla (4x) |
| DVD+RW | 2,4 volte (2,4x) e quadrupla (4x) |
| CD-R | quadrupla (4x), 10 volte (10x), 16 volte (16x), 24 volte (24x)* e 32 volte (32x)* |
| CD-RW | quadrupla (4x), 10 volte (10x), 16 volte (16x), 20 volte (20x)* e di 24 volte (24x)* |
• Massima velocità di lettura
| DVD-ROM (singolo) | 16 volte (16x) |
| DVD-ROM (doppio) | 12 volte (12x) |
| DVD-R, DVD+R | 12 volte (12x) |
| DVD+R a doppio strato | ottupla (8x) |
| DVD-RW, DVD+RW | ottupla (8x) |
| DVD-RAM | doppia (2x)* |
| CD-ROM, CD-R | 40 volte (40x) |
| CD-RW | 32 volte (32x) |
• Dimensioni della memoria tampone
2 Mbyte (per registrazione,lettura)
- Servo meccanismo per l'inclinazione dello schermo a cristalli liquidi
- Orientabile sia in senso orizzontale sia in senso verticale
- Meccanismo a bassa vibrazione, grazie al sistema DRA
Formato dei dischi utilizzabili (per lettura e registrazione)
- Disco DVD a strato singolo, a doppio strato, da 120 mm e da 80 mm
• DVD-R (per la registrazione: per il modello generale solo dischi da 650 nm) - DVD-R a quadrupla velocità
- DVD-R a ottupla velocità
- DVD-RW
- DVD-RW a doppia velocità
• DVD-RW a quadrupla velocità - DVD+R
- DVD+R a quadrupla velocità
- DVD+R a ottupla velocità
- DVD+R a doppio strato
- DVD+RW
- DVD+RW a quadrupla velocità
• DVD-RAM (Versióne 2.0, Versióne 2.1)(lettura solo)
• CD-ROM, modalità 1
• CD-ROM XA modalità 2 (forma 1, forma 2)
• Photo CD (a sessione singola o multipla) - CD-DA
- CD-Extra (CD PLUS)
- CD Video
- CD in formato testo
- CD-R
• CD-RW, CD-RW High-Speed e CD-RW Ultra-Speed
Nota:
- Per la registrazione è necessario uno specifico programma di applicazione che consenta l'uso dei formati sopracitati.
- Le velocità di scrittura di DVD e CD supportate richiedono supporti con esse compatibili.
- Per l'esecuzione della scrittura sul DVD alle velocità di 12 (12x) o di 16 (16x) volte superiore a quella normale, utilizzare solamente dischi del tipo consigliato dalla Pioneer. Per dettagli vedere le ulteriori informazioni disponibili sul sito Web della Pioneer.

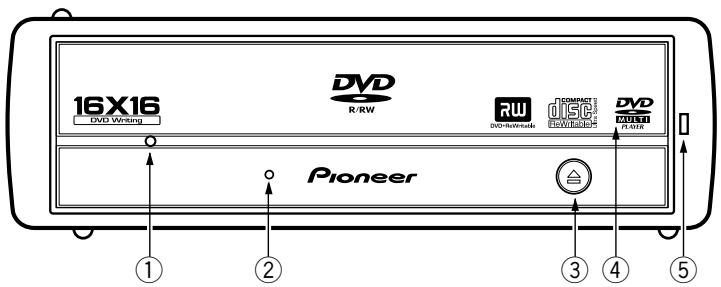

LATO ANTERIORE


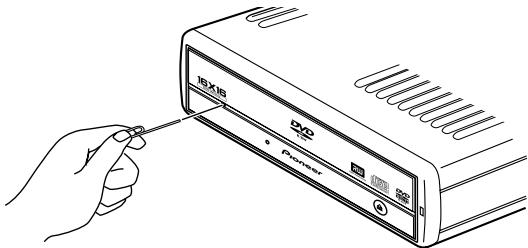

Se il vano portadischi non si apre alla normale pressione del tasto di espulsione, inserire in questo foro uno stilo appuntito e spingere sino ad espulsione avvenuta.
Nel corso del funzionamento normale, per l'apertura del piatto portadischi si deve far uso del tasto di espulsione. Prima di agire sul foro di espulsione controllare che l'apparecchio sia stato spento (alimentazione disattivata) e che il disco abbia completamente smesso di ruotare.
② Indicazione di operazioni in corso (BUSY)
Le condizioni operative vengono visualizzate nel seguente modo:
Nel corso della lettura: Spia illuminata
Nel corso dell'iscrizione: Spia illuminata
③ Tasto di espulsione (▲)
Agire su questo tasto per procedere all'inserimento o all'estrazione del disco.
④ Piatto portadischi
Aprire la fessura del vano portadischi agendo sul tasto di espulsione ed inserire nella fessura il disco CD o DVD con il lato etichettato rivolto verso l'alto. Per far entrare il disco dentro l'apparecchio premere di nuovo il tasto di espulsione o spingere il lato anteriore del disco stesso.
Nom tentare di estrarre a forza il piatto portadischi.
⑤ Spia dell'alimentazione
Si illumina ad apparecchio acceso.
Il termine DVD è un marchio di fabbrica della DVD Format/Logo Licensing Corporation.
Precauzioni per la riproduzione di dischi da 8 cm
I dischi da 8 cm non possono venire riprodotti in un drive installato in posizione verticale, anche se si fa uso di un adattatore.
CODICI REGIONALI
Il codice regionale può essere modificato SOLO 5 volte, compresa la predisposizione iniziale. Tenere presente che la 5a modifica diviene PERMANENTE e immodificabile, e regolarsi di conseguenza.
- I codici regionali fanno parte dello standard dei dischi DVD. Tuttavia l'inserimento del codice regionale sui dischi DVD è facoltativo. I dischi DVD senza specifica di codice regionale possono essere utilizzati su tutti i lettori e registratori.

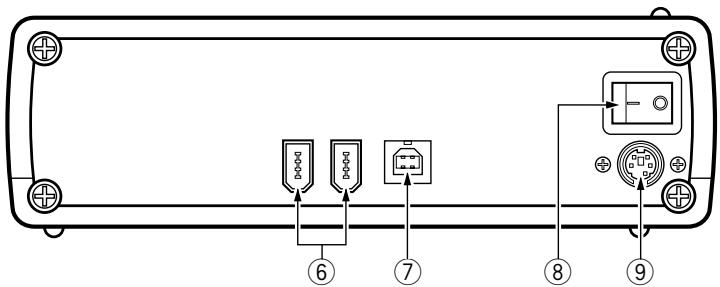

LATO POSTERIORE
⑥ Connettori del tipo IEEE 1394
Connettori a 6 poli del tipo IEEE 1394 I/O.
⑦ Connettore USB 2.0
Connettore USB a 4 poli del tipo USB 2.0 I/O.
⑧ Interruttore di accensione
Per l'attivazione e la disattivazione dell'apparecchio.
⑨ Ingresso di corrente continua
Per il collegamento del cavo proveniente dall'adattatore a corrente alternata fornito in dotazione.
Per l'alimentazione usare esclusivamente l'adattatore a corrente alternata fornito insieme all'apparecchio.
| Polo | Nome | Polo | Nome |
| 1 | +5 V | 4 | GND |
| 2 | +5 V | 5 | GND |
| 3 | +12 V |

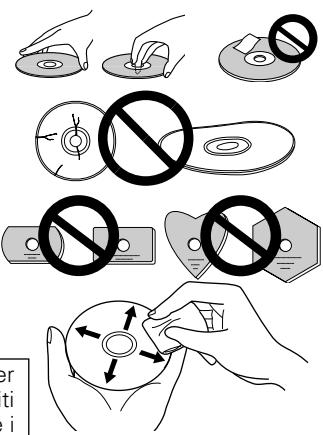

- Evitare di toccare o rigare la superficie del disco contenente i segnali (quella rilucente).
- Tenere il disco per i bordi, o per il foro centrale e il bordo.
- Non applicare fogli di carta o etichette al disco.
- I dischi deformati o rigati possono causare danni all'apparecchio e si consiglia quindi di eliminarli.
- Evitare l'uso di dischi di forme particolari (a cuore, ottagonali, ecc.).
- Per eliminare polvere e sporco strofinare il disco con un panno morbido in direzione dall'interno verso l'esterno del disco, evitando movimenti circolari.
- Non utilizzare agenti appositi per la pulizia di dischi, o altri agenti antistatici, che possono causare danni al disco stesso.
I dischi devono essere conservati negli appositi astucci per dischi DVD-R, e devono essere sempre accuratamente ripuliti da entrambi i lati, ma particolarmente da quello contenente i segnali sonori, prima dell'uso.
Collegare all'apparecchio l'adattatore a corrente alternata fornito in dotazione e anche il cavo USB o il cavo IEEE 1394.

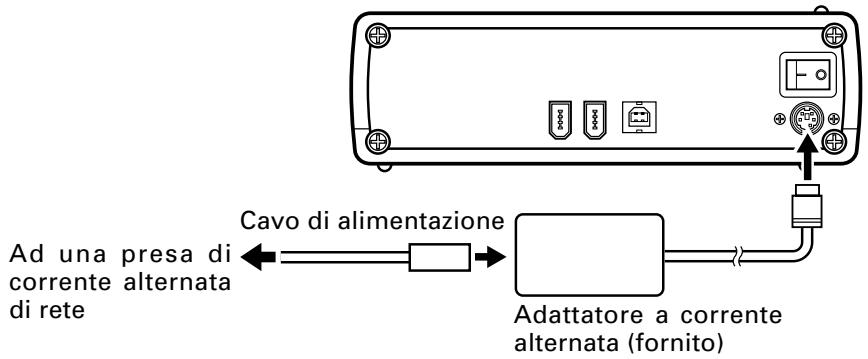

Collegamento dell'adattatore a corrente alternata
Collegare la spina dell'adattatore a corrente alternata alla presa DC IN ubicata sul lato posteriore dell'apparecchio ed usare poi il cavo di alimentazione fornito in dotazione per collegare l'adattatore ad una presa di corrente alternata di rete.
Per l'alimentazione dell'apparecchio usare solamente l'adattatore fornito in dotazione.
Questo apparecchio è del tipo per collegamenti “a caldo” (cioè ad apparecchio attivato).
- Accendere l'apparecchio.
- Accendere il computer ed avviare Windows.

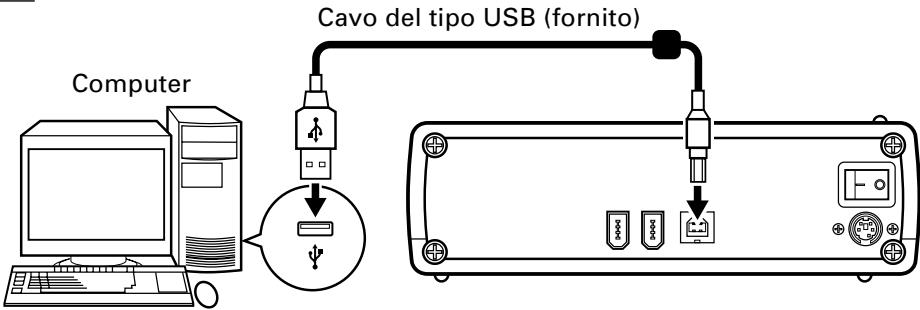

- Collegare il cavo USB (fornito) all'apposito connettore USB ubicato sul lato posteriore dell'apparecchio, ed al computer.
- Per computer che non dispongono di una presa di questo tipo, acquistare una scheda USB 2.0, comunemente disponibile sul mercato. Sebbene sia anche possibile effettuare il collegamento ad una presa del tipo USB 1.1, tale collegamento non consente all'apparecchio di fornire il massimo delle proprie prestazioni.
Attivare l'apparecchio prima di collegarlo al computer.
Fare attenzione a non staccare il collegamento nel corso della trasmissione dei dati.


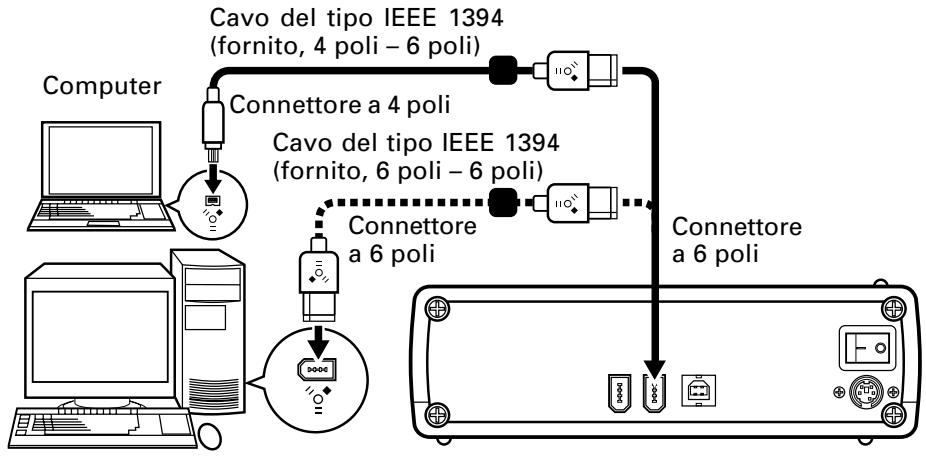

Collegamento del cavo IEEE 1394
Questo apparecchio è del tipo per collegamenti “a caldo” (cioè ad apparecchio attivato).
- Accendere l'apparecchio.
- Accendere il computer ed avviare Windows.
-
Collegare il cavo IEEE 1394 (fornito) all'apposito connettore IEEE 1394 ubicato sul lato posteriore dell'apparecchio, ed al computer.
-
Per computer che non dispongono di una presa di questo tipo, acquistare una scheda IEEE 1394, comunemente disponibile sul mercato.
- Per computer dotati di una porta IEEE 1394 a 4 poli usare il cavo (fornito) del tipo 4 poli – 6 poli, e per computer dotati di una porta IEEE 1394 a 6 poli usare il cavo (fornito) del tipo 6 poli – 6 poli.
- L'apparecchio è dotato di due attacchi IEEE 1394 per consentire il collegamento in serie di altri apparecchi. Procedere al collegamento ad uno qualunque dei due attacchi.
Attivare l'apparecchio prima di collegarlo al computer.
Fare attenzione a non staccare il collegamento nel corso della trasmissione dei dati.
Nota: Non collegare l'apparecchio al computer utilizzando entrambi i cavi IEEE 1394 e USB.
In caso di uso del sistema Windows XP:
Prima di procedere al collegamento di questo apparecchio provvedere ad installare il “Pacco di servizio versione 1 o successive” (che può essere scaricato dal sito Windows Update http://windowsupdate.microsoft.com).
In caso di uso del sistema Windows 2000:
Prima di procedere al collegamento di questo apparecchio provvedere ad installare il “Pacco di servizio versione 3 o successive” (che può essere scaricato dal sito Windows Update http://windowsupdate.microsoft.com).
Il computer incide sui dischi DVD-R o -RW se dispone dell'apposito software di applicazione. Il dispositivo di incisione sui dischi DVD-R o -RW non può funzionare se il computer o il sistema operativo non consentono l'uso dell'apposito software.
■ Attivazione del sistema di scrittura DVD-R o -RW
- Accendere l'apparecchio.
- Attivare il computer.
- Agire sul tasto di espulsione per aprire il piatto portadischi.
- Posizionare il disco sul piatto con il lato etichettato rivolto verso l'alto.
- Agire di nuovo sul tasto di espulsione per richiudere il piatto portadischi.
- Avviare il programma.
■ Disttivazione del sistema di scrittura DVD-R o -RW
- Chiudere il programma.
- Agire sul tasto di espulsione per aprire il piatto portadischi.
- Togliere il disco
- Agire di nuovo sul tasto di espulsione per richiudere il piatto portadischi.
- Spegnere il computer.
- Spegnere l'apparecchio.
Per dettagli sull'installazione del software e sulle modalità di incisione e riproduzione dei dischi, vedere il manuale fornito insieme al software, o utilizzare la funzione di aiuto.
Espulsione manuale dei dischi
Nelle seguenti situazioni utilizzare il foro di espulsione manuale per togliere i dischi dall'apparecchio.
- Agire come segue nel caso in cui l'apparecchio non funzioni in modo apropriatro ed il tasto di espulsione non consenta di aprire il piatto portadischi.
-
Spegnere il computer e verificare che il disco abbia terminato di ruotare.
-
Inserire nell'apposito foro per l'espulsione manuale la punta di un normale clip per carta, raddrizzato, e spingere a fondo.
-
Non appena il piatto portadischi è fuoriuscito di circa 5 o 10 cm, afferrarlo con le mani, aprirlo completamente e togliere il disco.
- Non forzare l'apertura del piatto portadischi mentre il disco sta ancora girando, onde evitare possibili lesioni personali e danni all'apparecchio.
- Non posizionare oggetti ad una distanza inferiore a 12 cm dal pannello anteriore dell'apparecchio.
Ciò che di primo acchito potrebbe sembrare una disfunzione è talvolta un semplice errore operativo. Controllare la seguente lista di possibili disfunzioni prima di procedere a qualsiasi altro passo.
Se il problema persiste, rivolgersi al rivenditore o alla locale stazione di servizio Pioneer. In caso di problemi di software, rivolgersi al produttore del software stesso.
■ Il computer o il software non riconoscono questo apparecchio.
- Il cavo IEEE 1394 o il cavo di alimentazione a corrente alternata non sono correttamente connessi all'apparecchio.
→ Verificare il collegamento dei cavi
- Il sistema operativo non ammette l'uso di questo apparecchio.
→ Passare ad un sistema operativo che consenta di utilizzare questo apparecchio (vedere a pag. 3 la lista dei sistemi operativi che ne consentono l'uso).
[Dischi DVD-R e -RW e dischi CD-R e -RW]
■ Non si riesce a registrare i dati, oppure si verificano degli errori nel corso della registrazione.
- Verificare che i dischi usati siano quelli del tipo consigliato.
- Verificare che il disco disponga di spazio sufficiente per la registrazione.
- Controllare che il necessario software sia adeguatamente installato.
- Controllare che l'ambiente operativo soddisfi le richieste del software.
- I dischi DVD-R possono essere registrati solamente alle velocità specificate per ciascuno di essi.
→ Controllare se il disco può essere registrato alle velocità specificate.
- Verificare che il disco non sia stato finalizzato (per impedire ulteriori registrazioni).
- Controllare che il disco sia stato inserito correttamente, con il lato etichettato rivolto verso l'alto ed il lato dove viene effettuata la registrazione rivolto verso il basso.
- Controllare che il disco non sia sporco o danneggiato.
■ L'apparecchio non riesce a leggere i dischi registrati
- Verificare che il disco usato sia del tipo consigliato.
- Controllare che il disco sia stato inserito correttamente, con il lato etichettato rivolto verso l'alto.
- Controllare che il disco non sia per caso un disco non contenente registrazioni.
- Controllare che il disco non sia sporco o danneggiato.
- Controllare che il necessario software sia adeguatamente installato.
- Controllare che l'apparecchio si trovi su una superficie perfettamente in piano.
- Sui componenti interni dell'apparecchio può essersi formata della condensa. Spegnere l'apparecchio ed attendere per qualche tempo prima di utilizzarlo di nuovo.
* Per dettagli sulle procedure di registrazione dei dischi, vedere la funzione di aiuto del computer, o il manuale di istruzioni che viene fornito insieme al software.
[Posizionamento]
Il drive può essere usato in posizione sia orizzontale sia verticale.
- Per mantenere l'apparecchio in posizione verticale utilizzare i dispositivi di sostegno forniti in dotazione.
[Interfaccia]
USB 2.0 o IEEE 1394a
[Dimensioni del dischi]
• dischi da 12 cm e da 8 cm*
* I dischi da 8 cm non possono essere usati con il drive in posizione verticale.
[Tasso di trasferimento dei dati]
Lettura dei dati (sostenuta)
DVD
Max. 6,14 Mbyte/sec. (trasferimento su 16 blocchi, in modalità a velocità angolare costante da 17,1 a 40 volte)
Registrazione dei dati (sostenuta)
DVD
Media 22,16 Mbyte/sec. (velocità 16x per DVD-R)
CD
Media 4,92 Mbyte/sec. (velocità 32x per CD-R)
- Il tasso di trasferimento dei dati in uscita può subire variazioni in relazione alle condizioni del disco (rigature, ecc.).
[Tempo di accesso e tempo di ricerca]
Tempo di accesso (Accesso casuale, media)
DVD-ROM 140 ms
CD-ROM 130 ms
Tempo di ricerca (Ricerca casuale, media)
DVD-ROM 120 ms
CD-ROM 100 ms
[Alimentazione]
Tramite adattatore a corrente alternata (fornito):
corrente continua a +12 V, 0,9 A;
corrente continua a +5 V, 1,5 A
[Adattatore a corrente alternata]
Alimentazione:
corrente alternata da 100 a 240 V, 50/60 Hz
Uscite:
corrente continua a +12 V, 2 A e a +5 V, 2A
[Consumo]
Durante la riproduzione di DVD-ROM: 24 W (100 V) – 37 W (240 V)
In posizione di attesa:
8 W (100 V) - 17 W (240 V)
[Altro]
Sistemi operativi che consentono l'uso di questo apparecchio:
Windows 2000, Windows XP.
Dimensioni (compreso il pannello anteriore)
167 (largh.) × 56,2 (alt.) × 272,8 (prof.) mm
Peso
2,1 kg
Gamma delle temperature utili per l'uso
da +5°C a +35°C
Gamma dell'umidità utile per l'uso
dal 5% all'85% (senza condensa)
Gamma delle temperature utili per la messa a riposo
da -40^ a +60^
Gamma dell'umidità utile per la messa a riposo
dal 5% al 90% (senza condensa)
[Accessori]
Adattatore a corrente alternata: 1
Cavo USB (da 1,0 metri): 1
Cavi IEEE 1394 (da 1,5 metri): 2
Sostegni per posizionamento verticale: 2
Istruzioni per l'uso (questo manuale): 1
NOTA:
- I dati tecnici e l'aspetto esterno possono subire variazioni senza preavviso a seguito di miglioramenti apportati al prodotto.
DVD-ROM (un estrato) 16X
DVD-ROM (estrato doble) 12X
DVD-R, DVD+R 12X
