Concert 99 - Microphone SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone dynamique
Marque	Samson
Modèle	Concert 99
Directivité	Cardioïde
Réponse en fréquence	50 Hz - 15 kHz
Impédance	600 ohms
Connectique	XLR 3 broches
Interrupteur	Oui (marche/arrêt)
Dimensions (L x diamètre)	170 mm x 50 mm
Poids	300 g
Alimentation	Passive (aucune pile requise)
Fonctions principales	Reproduction vocale claire, réduction du larsen
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ou aux liquides
Pièces détachées	Capsule remplaçable disponible
Réparabilité	Réparable par un technicien qualifié
Informations générales	Microphone vocal pour chant, conférences et sonorisation

FOIRE AUX QUESTIONS - Concert 99 SAMSON

Comment brancher le microphone Concert 99 ?

Branchez le câble XLR à la prise située en bas du micro et connectez l'autre extrémité à une entrée micro de votre table de mixage ou amplificateur. Assurez-vous que le canal est activé et réglez le gain.

Quelle est la directivité du micro ?

Le Concert 99 possède une directivité cardioïde, idéale pour capter le son principal tout en réduisant les bruits latéraux et le larsen.

Le microphone nécessite-t-il une pile ?

Non, le Concert 99 est un micro dynamique passif qui fonctionne sans pile ni alimentation fantôme.

Comment réduire les bruits de fond ?

Utilisez la directivité cardioïde du micro en le positionnant près de la source sonore. Évitez les sources sonores parasites et utilisez un filtre anti-pop si nécessaire.

Puis-je utiliser ce micro avec une table de mixage ?

Oui, le Concert 99 est compatible avec toute table de mixage disposant d'une entrée XLR. Il est également adapté aux préamplis micro standards.

Comment entretenir le micro ?

Nettoyez la grille avec un chiffon doux et sec. Évitez les produits chimiques et ne plongez jamais le micro dans l'eau. Rangez-le dans un endroit sec.

Que faire si le micro ne fonctionne pas ?

Vérifiez la connexion du câble XLR, l'état du câble et le canal de la table de mixage. Si le problème persiste, consultez un technicien ou contactez le support Samson.

La capsule est-elle remplaçable ?

Oui, le Concert 99 est conçu avec une capsule amovible. Vous pouvez commander une capsule de rechange auprès de Samson ou d'un revendeur agréé.

Le micro est-il compatible avec les systèmes sans fil ?

Non, le Concert 99 est un micro filaire avec connexion XLR. Pour une utilisation sans fil, vous aurez besoin d'un adaptateur ou d'un kit sans fil compatible.

Où trouver le manuel d'utilisation ?

Le manuel complet est disponible gratuitement en téléchargement sur le site notice-facile.com. Utilisez le champ de recherche avec le modèle Concert 99.

MODE D'EMPLOI Concert 99 SAMSON

Informations de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne pas utiliser ce dispositif à proximité de l'eau
6. Le nettoyer uniquement avec un chiffon sec.
7. Ne pas obstruer les ouvertures de ventilation. L'installer conformément aux instructions du fabricant.
8. Ne pas installer près de sources de chaleur telles que des radiateurs, des diffuseurs d'air chaud, des fours, des poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.
9. , assure votre sécurité. Si la fiche fournie ne correspond pas à votre fiche murale, consultez un électricien pour remplacer la fiche murale obsolète.
10. Faites en sorte que le cordon ne soit pas piétiné ou pincé, en particulier au niveau des broches, des prises de courant, et au point de sortie de l'appareil.
11. Utilisez uniquement des fixations/accessoires spécifiés par le fabricant.
12. Utilisez-le uniquement avec le chariot, le trépied, un support ou une table spécifiés par le fabricant ou vendus avec l'appareil. Lors de l'utilisation d'un chariot, soyez prudent lors du déplacement de l'ensemble chariot/appareil pour éviter des blessures suite au renversement.
13. Débranchez l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes de temps.

1. Confiez l'entretien à du personnel d'entretien qualifié. Une réparation est nécessaire si l'appareil a été endommagé d'une façon quelconque, par exemple si le cordon d'alimentation ou la fiche sont endommagés, en cas de dommages en raison de renversement de liquides ou de chutes d'objets dans l'appareil, d'une exposition à la pluie ou à l'humidité, ou si l'appareil ne fonctionne pas normalement, ou est tombé.
2. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures d'eau et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l'appareil.
3. Attention, afin d'éviter tout risque d'électrocution, bien insérer la fiche secteur correctement et entièrement.
4. Veillez à assurer une ventilation correcte autour de l'unité.
5. L'adaptateur secteur direct est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.
6. Les piles (pack de piles ou piles installées) ne doivent pas être exposées à une chaleur excessive comme le soleil, le feu ou similaire.

ATTENTION : POUR REDUIRE LE RISQUE D'ELECROCUTION, NE PAS OUVRIR LE CAPOT (OU LA FACE ARRIERE). NE CONTIENT AUCUNE PIECE QUE L'UTILISATEUR PEUT ENTRETENIR. CONFIER L'ENTRETIEN A DU PERSONNEL D'ENTRETIEN QUALIFIE.

Attention : RISQUE d'électrocution ! NE PAS OUVRIR !

Cet éclair avec le symbole de flèche e « tension dangereuse » non isolée à l'intérieur du produit qui peut être d'une importance suffisante pour constituer un risque de choc électrique.

Le point d'exclamation 'importantes instructions de fonctionnement et d'entretien dans la documentation accompagnant l'appareil.

AVERTISSEMENT! POUR EVITER UN INCENDIE OU UNE ELECTROCUTION. NE PAS UTILISER CETTE FICHE AVEC UNE RALLONGE, OU TOUTE AUTRE PRISE, SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT ENFONCÉES POUR EVITER QU'ELLES NE SOIENT EXPOSEES. POUR EVITER UN INCENDIE OU UNE ELECTROCUTION. NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE. POUR EVITER TOUT RISQUE D'ELECTROCUTION, BIEN INSERER LA FICHE SECTEUR, CORRECTEMENT ET ENTIEREMENT.

Informations de sécurité importantes

Les récepteurs sans fil Samson sont certifiés en vertu des règles de la partie 15 de la FCC et les émetteurs sont certifiés en vertu des règles de la partie 74 de la FCC.

La concession de licence des équipements Samson est de la responsabilité de l'utilisateur et elle dépend de la classification, de l'application et de la fréquence sélectionnées par l'utilisateur.

REMARQUE : Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de radiofréquence et, si non installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que l'interférence ne se produira pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou de télévision, ce qui peut être déterminé en mettant l'appareil hors et sous tension, l'utilisateur est invité à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Modifier l'orientation ou l'emplacement de l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'appareil dans une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien radio/TV expérimenté.

Cet appareil est conforme à la norme RSS-210 d'Industrie & Science Canada. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne peut causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, notamment celles pouvant entraîner un dysfonctionnement.

Cet équipement est destiné à être utilisé dans des applications de microphones sans fil.

L'équipement est destiné à la vente dans : AT, BE, CH, CY, CZ*, DK, EE, FI*, FR*, DE*, GR*, HU, IE, IS, IT, LV, LT*, LU, MT*, NL, NO*, PL*, PT, RO, SK, SI, ES, SE, UK

*Sous réserve de la licence. Veuillez contacter les autorités nationales relatives à la fréquence pour obtenir des informations sur l'utilisation légale disponible dans votre région. Tout changement ou modification non expressément approuvés par Samson Technologies Corp. pourrait annuler votre droit d'utiliser l'équipement.

Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects.

Les ménages dans les 28 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode de traitement appropriée.

Ce faisant, vous vous assurerez que votre produit subit le traitement, la récupération et le recyclage nécessaires et prévenez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

Merci d'avoir acheté le système sans fil Concert 99 de Samson. Le Concert 99 est la solution idéale pour un interprète actif qui a besoin d'un système sonore fiable et exceptionnel pour les applications sans fil. Doté d'un grand écran LCD rétro-éclairé, très simple d'utilisation grâce à la sélection de canaux par recherche automatique, et un ensemble infrarouge pour la synchronisation du canal de l'émetteur et du récepteur, le Concert 99 est simple et facile à installer et à utiliser. Le système Concert 99 assure un son clair et sans interruption, grâce à une conception True Diversity RF dotée d'une tonalité pilote et d'une fonction auto-mute. Cette configuration permet une distance maximale de fonctionnement ainsi que l'élimination de tout bruit de fond lorsque l'émetteur est hors de portée ou hors tension.

Le modèle Concert 99 se décline en quatre configurations. Le système de poche vocale comprend l'émetteur de poche CH99 avec la capsule de microphone dynamique du modèle Q8 supplémentaire de Samson. Le système de sac de ceinture CB99 peut être configuré soit avec le microphone oreillette SE10, le micro-cravate LM10, ou un câble d'instrument d'¼". Le Concert 99 est livré avec un kit de montage en rack standard de 19" pour les installations permanentes ou le transport dans un rack mobile.

Ces pages vous présentent une description détaillée des caractéristiques du système sans fil ainsi que des instructions pas-à-pas d'installation et d'utilisation. Si vous avez acheté votre système sans fil en dehors des États-Unis, une carte d'inscription vous est fournie. Vous trouverez également des informations sur la façon d'enregistrer votre produit en ligne afin de bénéficier du support technique en ligne, et pour que nous puissions vous envoyer des informations à jour à ce sujet et d'autres produits Samson à l'avenir. De même, assurez-vous de consulter notre site Web www.samsontech.com pour en savoir plus sur notre ligne complète de produits.

Nous vous recommandons de conserver les informations suivantes pour référence, ainsi que la copie de votre facture.

Numéro de série du récepteur : ____

Numéro de série de l'émetteur : ____

Date d'achat : ____

En l'entretenant et en l'utilisant correctement, vous bénéficierez de votre système sans fil Concert 99 pendant de nombreuses années. Si votre système sans fil doit être réparé, vous devez demander un numéro RA (Autorisation de retour, Return Authorization) avant d'expédier votre appareil à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez appeler Samson au numéro 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA avant d'expédier votre appareil. Veuillez conserver les éléments d'emballage d'origine et, si possible, retourner l'appareil dans son carton d'origine. Si vous avez acheté votre système Concert 99 en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

Fonctions du système

• Système sans fil professionnel à utiliser à la fois pour diffuser du son en direct et pour d'autres applications sonores
• La technologie True RF Diversity maximise la portée active (jusqu'à 300 pieds, 100 mètres) et réduit les interférences potentielles
• 80 canaux disponibles fonctionnant dans la bande UHF conçue pour une compatibilité maximale du système dans le même emplacement sans interférence
• Le récepteur CR99 est une unité demi-rack en métal qui peut être utilisée de manière autonome ou montée dans des racks standard de 19'', à l'aide du kit de rack inclus, ce qui facilite son intégration lors de déplacement ou au sein d'un système audio fixe.
• La touche de tonalité et la fonction auto-mute assurent une exécution précise, sans interruption, permettant uniquement le passage du signal audio de l'émetteur à travers le récepteur, et la coupure de la sortie si l'émetteur est éteint ou hors de portée.
• Portée jusqu'à 300 pieds (100 mètres) (ligne de mire)
• Jusqu'à huit heures de durée de vie de la batterie, à l'aide de deux piles AA standard

Émetteur CR99 - repères avant

1. Prises d'antenne - Les prises d'antenne BNC avant opèrent une rotation complète pour un positionnement optimal. En fonctionnement normal, les deux antennes doivent être positionnées verticalement.
2. Commande de VOLUME - Ce bouton permet de régler le niveau du signal audio de sortie à travers les deux prises de sortie symétriques et asymétriques sur le panneau arrière. Le niveau de référence est obtenu lorsque le bouton est complètement tourné dans le sens horaire (à son réglage "10").
3. Écran LCD - Affiche les paramètres de l'émetteur et du récepteur.
4. Touche GROUP - Appuyez et relâchez la touche pour faire défiler les groupes disponibles. Appuyez sur la touche et maintenez-la enfoncée pour rechercher les canaux disponibles au sein du groupe sélectionné.
5. Touche CHANNEL - Appuyez et relâchez pour faire défiler les canaux disponibles au sein d'un groupe. Appuyez sur la touche et maintenez-la enfoncée pour passer en mode Set IR (Régler infrarouge) permettant de définir le canal d'exploitation de l'émetteur.
6. Touche POWER - Appuyez sur la touche et maintenez-la enfoncée pour mettre sous et hors tension le système CR99.
7. Émetteur IR - Au cours du "IR SET" (Réglage IR), une lumière infrarouge est utilisée pour définir le canal de l'émetteur.

Écran du récepteur

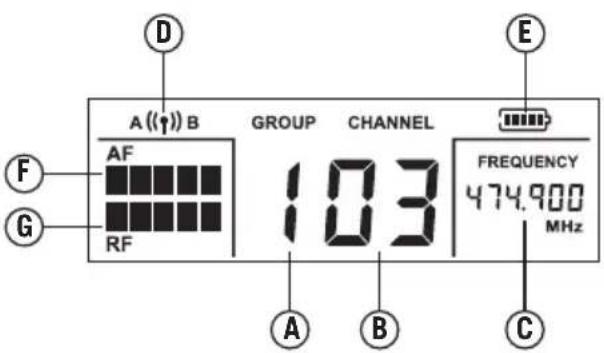

A. Group - Affiche le groupe sélectionné B. Channel - Affiche le canal sélectionné C. Frequency - Indique la fréquence de fonctionnement du groupe et du canal sélectionnés. D. Antenna Indicator - Indique l'antenne active (A ou B). E. Transmitter Battery Level - Indique le niveau de la batterie de l'émetteur. F. Audio Meter - Indique la force du signal audio entrant. G. RF Signal Meter - Indique la force du signal radio entrant.

Récepteur CR99 - repères arrière

1. Prises d'antenne - Les prises d'antenne BNC arrière opèrent une rotation complète pour un positionnement optimal. En fonctionnement normal, les deux antennes doivent être positionnées verticalement.
2. Entrée CC - Branchez l'adaptateur d'alimentation fourni, en utilisant un dispositif de décharge de traction comme indiqué dans l'illustration ci-dessous. AVERTISSEMENT ! Ne pas remplacer par un autre type de bloc d'alimentation. Cela peut provoquer de graves dommages au système CR99 et annulera votre garantie.
3. BALANCED OUTPUT (SORTIE SYMETRIQUE) - Utilisez cette prise XLR à faible impédance électroniquement symétrique (600 Ohm) lors du raccordement du système CR99 à un équipement audio professionnel (+ 4dBu). Le câblage des broches est le suivant : Broche Pin 1 terre, Broche 2 élevé (positif) et broche 3 faible (négatif).
4. UNBALANCED OUTPUT (SORTIE ASYMETRIQUE) - Utilisez cette prise d'1/4" à impédance élevée asymétrique (5 KOhm) lors du raccordement du système CR99 à un équipement audio grand public (+ 10 dBV). Le câblage est comme suit : pointe positive, anneau masse.

Utilisation du dispositif de décharge de traction : Rassemblez une boucle de fil et faites-la passer à travers le dispositif de décharge de traction, puis passez l'adaptateur dans la boucle afin de créer un nœud.

Émetteur de ceinture CB99 - repères

1. Connecteur d'entrée - Raccorde le dispositif d'entrée via le connecteur mini-XLR. Le système CB99 est fourni avec au choix un micro-cravate ou un micro-casque ou un câble d'instrument de 14 ".
2. Indicateur d'état - Ce voyant affiche le mode de fonctionnement :

VERT Fonctionnement	normal
ROUGE Silence
VERT clignotant Batterie faible

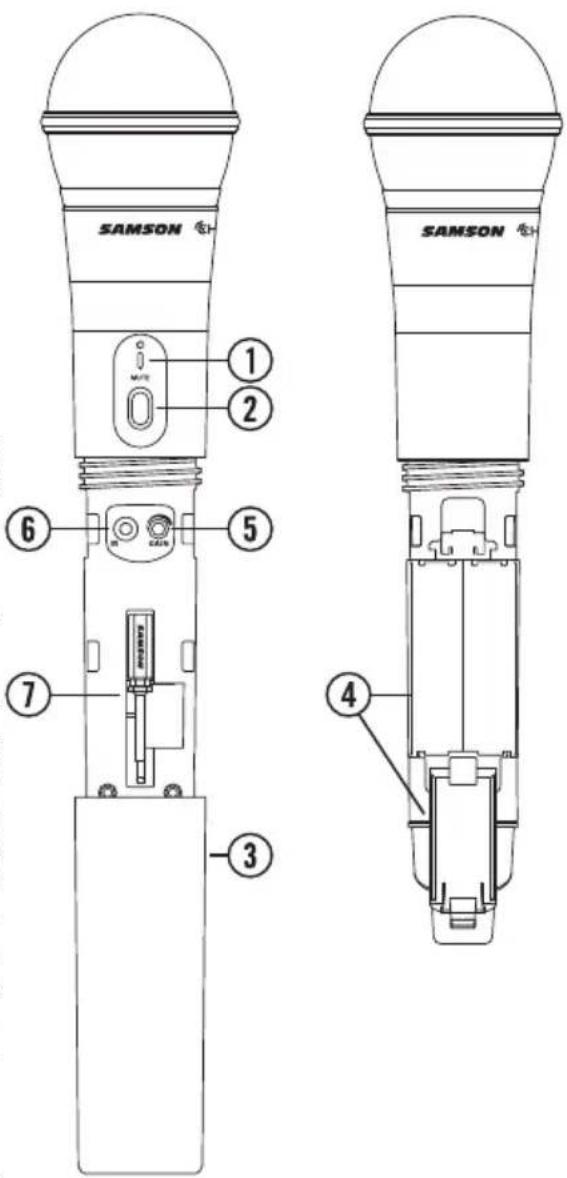

1. Touche Power/Mute - Appuyez sur la touche et maintenez-la enfoncée pour mettre l'unité sous et hors tension. Appuyez et relâchez pour activer et désactiver la coupure du son de l'émetteur.
2. Pince de ceinture - Utilisez cette pince pour fixer l'émetteur CB99 à une ceinture ou à une sangle de guitare.
3. Ouverture du couvercle de batterie - Appuyez des deux côtés puis tirez vers l'arrière pour ouvrir le couvercle de la batterie du système CB99.
4. Antenne - Cette antenne émettrice fixée de manière permanente doit être complètement déployée pendant le fonctionnement normal.

Commande de GAIN d'entrée - Cette commande ajuste la sensibilité d'entrée de l'émetteur pour qu'il fonctionne conjointement avec les entrées micro et des instruments. Pour des performances optimales, à l'aide du tournevis fourni, réglez la commande de GAIN d'entrée à l'endroit où l'indicateur maximum du compteur audio CR99 commence à s'allumer sous des niveaux élevés, puis diminuez lentement jusqu'à ce que l'indicateur maximal s'éteigne.

1. Support de batterie - Insérez deux piles AA standard (LR6) ici, en vous assurant d'observer les repères de polarité plus et moins indiqués. Bien que les piles NiCad rechargeables et les piles NiMH puissent être utilisées, elles ne fournissent pas un courant adéquat pendant plus de quatre heures. AVERTISSEMENT ! N'insérez pas les piles vers l'arrière; cela peut provoquer de graves dommages au système CB99 et annulera votre garantie.
2. IR Lens (Lentille infrarouge) - Cette lentille est utilisée pour capturer le signal infrarouge envoyé par le récepteur CR99 lors du réglage IR (SET IR) pour canaliser l'émetteur.
3. Tournevis en plastique - Conçu pour être utilisé lors du réglage de la commande GAIN d'entrée du système CB99 (# 7).

Émetteur de poche CH99 - repères

1. Indicateur d'état - Ce voyant affiche le mode de fonctionnement :

VERT Fonctionnementnormal
ROUGE Silence
VERT clignotant Batterie faible

1. Touche Power/Mute - Appuyez sur la touche et maintenez-la enfoncée pour mettre l'unité sous et hors tension. Appuyez et relâchez pour activer et désactiver la coupure du son de l'émetteur.
2. Couvercle de batterie - Dévissez le couvercle de la batterie et faites-le coulisser pour ouvrir le compartiment de la batterie du CH99.
3. Support de batterie - Ouvrez le support de batterie en appuyant sur la languette et en levant le couvercle. Insérez deux piles AA standard (LR6) ici, en vous assurant d'observer les repères de polarité plus et moins indiqués. Bien que les piles NiCad rechargeables et les piles NiMH puissent être utilisées, elles ne fournissent pas un courant adéquat pendant plus de quatre heures. AVERTISSEMENT ! N'insérez pas les piles vers l'arrière ; cela peut provoquer de graves dommages au système CH99 et annulera votre garantie.
4. Commande de GAIN d'entrée - Cette commande ajuste la sensibilité d'entrée de l'émetteur. Pour des performances optimales, à l'aide du tournevis fourni, réglez la commande de GAIN d'entrée à l'endroit où l'indicateur maximum du compteur

audio CR99 commence à s'allumer sous des niveaux élevés, puis diminuez lentement jusqu'à ce que l'indicateur maximal s'éteigne.

1. IR Lens (Lentille infrarouge) - Cette lentille est utilisée pour capturer le signal infrarouge envoyé par le système CR99 lors du réglage IR (SET IR) pour canaliser l'émetteur. Le couvercle de la batterie doit être ouvert et la lentille IR doit être orientée vers le récepteur pour charger le canal sélectionné.
2. Tournevis en plastique - Conçu pour être utilisé lors du réglage de la commande GAIN d'entrée du système CB99 (voir # 5 Commande de GAIN d'entrée HH).

Démarrage rapide

Pour que votre système sans fil fonctionne correctement, le récepteur et l'émetteur doivent être réglés sur le même canal. Suivez cette procédure de base pour la mise en place et l'utilisation de votre système sans fil Concert 99 :

1. Placez le récepteur à CR99 où il sera utilisé, et déployez les antennes verticalement. La règle générale est de maintenir la "ligne de mire" entre le récepteur et l'émetteur afin que la personne utilisant ou portant l'émetteur puisse voir le récepteur.
2. Avec le système CR99 hors tension, branchez l'adaptateur secteur fourni. Allumez le système CR99 momentanément pour confirmer que l'appareil est sous tension. Puis éteignez le système CR99.

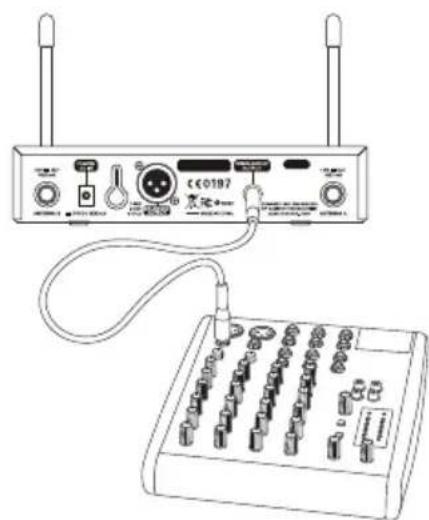

1. Avec l'amplificateur ou le mixeur hors tension et la commande de volume au niveau le plus faible, reliez la prise de sortie du récepteur CR99 à l'entrée micro ou à l'entrée de niveau de ligne d'un mixeur ou d'un amplificateur via la sortie XLR symétrique ou la sortie de niveau de ligne asymétrique d'1/4". Tournez le bouton de niveau à fond dans le sens antihoraire sur le système CR99, puis mettez ce dernier sous tension.

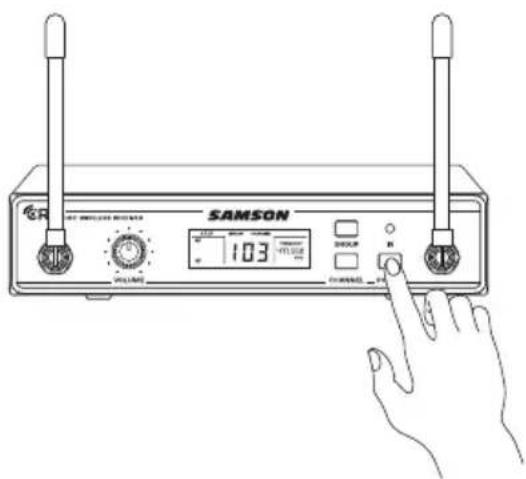

1. Appuyez et maintenez la touche GROUP enfoncée sur la face avant du récepteur CR99 pour rechercher un canal disponible dans le groupe sélectionné.

Démarrage rapide

1. Avec l'émetteur hors tension, installez deux piles AA neuves dans le sac de ceinture CB99 ou dans l'émetteur de poche CH99. Laissez le compartiment de la batterie ouvert.

1. Allumez l'émetteur en appuyant sur l'interrupteur d'alimentation ; le voyant devient vert.

1. Appuyez et maintenez enfoncée la touche CR99 CHANNEL pour exécuter le réglage IR Set qui synchronise l'émetteur sur le même canal que le récepteur, via une transmission infrarouge.

1. Positionnez l'émetteur à environ 6-12" (15-30 cm) depuis l'avant du CR99 avec la lentille infrarouge de l'émetteur face à l'émetteur IR sur le panneau avant du récepteur CR99.

1. Lorsque la transmission est terminée, le CR99 reçoit le signal RF et la clé de tonalité à partir de l'émetteur. Le compteur RF du CR99 s'allume alors pour indiquer qu'il reçoit le signal sans fil de l'émetteur.
2. Allumez alors l'amplificateur connecté ou un mixeur, mais maintenez le volume au plus bas. Réglez le bouton de volume sur le CR99 dans le sens horaire (à son réglage "10"). Il s'agit du gain de l'unité.

1. Parlez ou chantez dans le microphone, ou si l'émetteur est utilisé avec un instrument connecté, jouez de l'instrument au niveau de performance normal. Augmentez lentement le volume de l'amplificateur ou du mixeur, jusqu'à atteindre le niveau souhaité.
2. Faites le tour de la salle de concert pour vous assurer que la couverture est cohérente dans l'ensemble. Si vous observez que le système présente des pertes notables, une diminution de l'amplitude de fonctionnement en général, ou des salves de bruit inattendues, modifiez le canal de fonctionnement du système en suivant les étapes ci-dessus.

Lors de l'utilisation de plusieurs systèmes, chaque système doit être réglé sur un canal d'exploitation différent. Réglez tous les émetteurs et récepteurs supplémentaires sur le même groupe afin de maximiser le nombre de canaux compatibles. Lors du réglage d'émetteurs supplémentaires, assurez-vous de fermer tous les autres compartiments de la batterie de l'émetteur pour veiller à ce que la lentille IR soit couverte. Effectuez une recherche de canal pour chaque émetteur pour sélectionner le canal optimal.

Montage sur rack

Le récepteur CR99 peut être installé dans un rack standard de 19" pour le transport ou l'installation permanente en utilisant les adaptateurs de rack inclus. Exécutez les simples étapes suivantes pour installer le CR99 :

Fixez les adaptateurs de rack inclus en vissant chaque adaptateur de chaque côté du système CR99.

Placez le récepteur CR99 dans un espace de rack disponible et faites-le glisser jusqu'à ce que les adaptateurs de rack touchent les rails du montant de rack et soient alignés avec les trous dans les rails du rack.

Montez le récepteur dans le rack à l'aide de vis de rack de taille appropriée (non inclus). Pour assurer une tension et un équilibre homogènes lors de l'installation du récepteur, les vis doivent être serrées en opérant en croix aux coins opposés : en haut à gauche -> en bas à droite -> en haut à droite -> en bas à gauche.

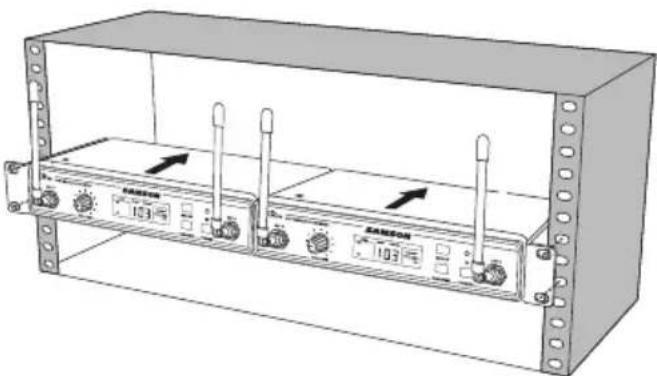

Pour monter deux récepteurs CR99 dans un seul espace de rack, le système comprend une pièce de connexion centrale. Vissez la pièce centrale au bas de chaque récepteur de connexion et fixez les adaptateurs courts de rack sur chaque récepteur.

Montez les récepteurs dans le rack en opérant en croix, comme décrit ci-dessus.

* A ne pas utiliser aux États-Unis et au Canada. Pour connaître les canaux disponibles dans votre région, contactez votre distributeur Samson local.

Dépannage

Problème Solutions
Pas de signal audio	Assurez-vous que l’émetteur et le récepteur sont tous deux sous tension.
	Assurez-vous que les piles de l’émetteur sont correctement installées.
	Vérifiez que le son de l’émetteur n’est pas désactivé.
	Vérifiez que l’adaptateur du récepteur CR99 est correctement connecté et branché sur une prise électrique.
	Assurez-vous que les câbles de sortie audio sont correctement connectés au récepteur CR99.
	Assurez-vous que le récepteur et l’émetteur sont en ligne de mire l’un par rapport à l’autre.
	Vérifiez les commandes de niveau du dispositif d’entrée audio et du récepteur.
	Veillez à ce que l’émetteur et le récepteur soient réglés sur le même canal d’exploitation. En cas de doute, réinitialisez le canal en effectuant un réglage IR set.
Distorsion du signal audio	Le niveau de sortie du récepteur ou le niveau du dispositif d’entrée audio peuvent être trop élevés.
	Vérifiez les piles des émetteurs, et remplacez-les si elles sont faibles.
	Le gain d’entrée sur l’émetteur ou le niveau de la source audio peut être trop élevé.
Pertes de niveau audio	L’émetteur peut être trop loin du récepteur. Rapprochez-le du récepteur, ou repositionnez les antennes.
	Éliminez toutes les sources d’interférences RF telles que des téléphones cellulaires, des téléphones sans fil, des appareils d’éclairage, des ordinateurs, des structures métalliques, etc.
	Déplacez le récepteur au niveau supérieur du rack d’équipement ou placez-le sur le dessus de l’équipement pour vous assurer qu’il n’y a pas d’obstacles bloquant la ligne de mire de l’émetteur.
Le récepteur ne s’allume pas	Vérifiez l’adaptateur pour vous assurer qu’il est correctement connecté et branché sur une prise alimentée.
L’émetteur ne s’allume pas	Remplacez les piles de l’émetteur.
Bruit parasite ou interférence	En cas d’utilisation de plusieurs systèmes, assurez-vous qu’aucun des systèmes ne fonctionne sur le même canal. Si le problème persiste, changez un ou tous les canaux des systèmes.
	En cas d’utilisation de plusieurs systèmes, réglez tous les récepteurs sur le même groupe. Effectuez une recherche de canal au sein du groupe pour sélectionner le canal optimal.

Système

Plage de fonctionnement 300' (100 m) ligne de mire

Réponse en fréquence audio 50 Hz - 15 kHz

T. H. D. (Global) <1% (à AF 1 kHz, RF 46 dBu)

Plage dynamique >103 dB A-pondérée

Rapport signal/bruit >90 dB

Température de fonctionnement -10°C (14°F) à +60°C (+140°F)

Fréquence de touche de tonalité 35 000 kHz

Émetteur de ceinture CB99

Connecteur d'entrée Mini-XLR (P3)

Impédance d'entrée 1 MΩ

Plage de gain d'entrée 38 dB

Puissance nécessaire Deux piles alcalines AA (LR6)

Durée de vie de la pile 8 heures

Dimensions (HxLxP) 3.75" x 2.44" x 0.75"

Poids 0,2 lb / 93 g

Émetteur de poche CH99

Élément du microphone : Dynamique

Plage de gain d'entrée 28 dB

Puissance nécessaire Deux piles alcalines AA (LR6)

Durée de vie de la pile 8 heures

Dimensions (Hx∅) 10.23" x 2.1"

260 mm x 54 mm

Poids 0,48 lb / 218 g

Récepteur CR99

Niveau de sortie audio - asymétrique +14 dBu

Niveau de sortie audio - symétrique +9 dBu

Impédance de sortie audio - asymétrique 810 Ohms

Impédance de sortie audio - symétrique 240 Ohms

Sensibilité -100 dBm / 30 dB SINAD

Suppression de la fréquence image >50 dB

Tension de fonctionnement 15 V CC 200 mA

Dimensions (LxIxH) 7.87" x 5.9" x 1.6"

200 mm x 150 mm x 42 mm

Poids 2,08lb / 0,946kg

Chez Samson, nous améliorons nos produits en permanence; les spécifications et les images sont donc sujettes à modification sans préavis.

Déclaration de conformité à la directive r&tte

Conformément aux normes EN ISO 17050:2005

Nous, Samson Technologies Corporation, situés à 45 Gilpin Ave, Hauppauge, NY 11788 États-Unis, déclarons sous notre propre responsabilité que les produits :

Nom du produit : Microphone sans fil Concert 99

Nom de marque : Samson

Type ou modèle : CR99 (Récepteur), CH99 (Émetteur de poche), CB99 (Émetteur de ceinture)

sont en conformité avec les exigences essentielles des directives CE suivantes lorsqu'ils sont installés conformément aux instructions d'installation contenues dans la documentation du produit :

2006/95/CE - Directive basse tension

Le produit est en conformité avec les normes suivantes et/ou d'autres documents normatifs :

EN60065:2014 Appareils audio, vidéo et appareils électroniques analogues. Exigences de sécurité

EN301 489-1 V1.9.1 Exigences techniques communes.

EN301 489-1 V1.4.1 Conditions particulières pour les microphones sans fil et autres équipements radio (RF) pour des liaisons audio, les appareils audio sans fil et les oreillettes de liaison audio de retour.

EN300 422-1 V1.5.1 Caractéristiques techniques et méthodes.

EN300 422-2 V1.4.1 Norme européenne (EN) harmonisée couvrant les exigences essentielles du paragraphe 3, article 2 de la directive R&TTE

EN62479 4222010 V1.4.1 Norme européenne (EN) harmonisée couvrant les exigences essentielles de l'article 3.1 a de la Directive R&TTE

Année du marquage CE (Directive basse tension) : 2015

Marque d'identification : 0197 (Notifié par le numéro d'organisme)

Cet équipement porte également l'identifiant d'équipement de Classe 2 :

Signé au nom du fabricant :

Représentant autorisé : Douglas Bryant

Titre : Vice-Président, Ingénierie

Date : 12/5/2015

C€0197①

Par la présente, Samson Technologies Corp., déclare que ces appareils CR99, CH99, CB99 sont conformes aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE. Cette déclaration de conformité peut être consultée à l'adresse :
