Type de produit	Projecteur laser
Marque	Ibiza Sound
Modèle	LZR250RGY
Classification laser	Classe 3B
Puissance laser	250 mW (200 mW rouge + 50 mW vert)
Longueurs d'onde	Rouge 650 nm, Vert 532 nm
Diamètre du faisceau	<5 mm à la sortie
Divergence (chaque rayon)	<2 mrad
Alimentation	220-240 V AC, 50/60 Hz
Dimensions	250 x 210 x 105 mm
Poids	1,5 kg
Connecteurs DMX	XLR mâle/femelle 3 broches
Canaux DMX	Jusqu'à 9 canaux
Température de fonctionnement	10 à 40 °C
Montage	Support avec trous de vis, câble de sécurité obligatoire
Utilisation	Intérieur uniquement
Norme de sécurité	EN60825-1:2014
Fonctions principales	Autonome (21 shows), maître/esclave, DMX, télécommande (6 m, 30°), mode musical
Entretien et nettoyage	Débrancher avant entretien ; remplacer le fusible par un identique ; nettoyer avec un chiffon doux
Sécurité	Laser classe 3B : ne pas regarder le faisceau, ne pas ouvrir le boîtier, installation par technicien compétent, périmètre de sécurité de 5 m
Pièces détachées et réparabilité	Contacter un service technique agréé ; utiliser uniquement des pièces d'origine identiques
Informations générales	Usage professionnel ; ne pas jeter avec les ordures ménagères (recyclage)

FOIRE AUX QUESTIONS - LZR250RGY IBIZA SOUND

Quelle est la classe laser du LZR250RGY ?

Le LZR250RGY est un laser de classe 3B. Il peut provoquer des lésions oculaires graves en cas d'exposition directe. L'installation et l'utilisation doivent être effectuées par un technicien compétent.

Comment installer le projecteur laser en toute sécurité ?

Fixez solidement l'appareil sur un support capable de supporter au moins 10 fois son poids (1,5 kg). Utilisez un câble de sécurité supplémentaire pouvant porter 12 fois le poids. L'appareil doit être hors de portée du public, à au moins 3 mètres du sol, et un périmètre de sécurité de 5 mètres doit être matérialisé.

Puis-je utiliser le LZR250RGY en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne pas l'exposer à la pluie ou à l'humidité.

Comment régler le mode autonome (show laser) ?

Appuyez sur la touche FUNC pour accéder aux modes. Utilisez UP/DOWN pour sélectionner un show parmi 21 shows différents. Appuyez sur ENTER pour confirmer. Le show choisi clignote dans l'afficheur.

Comment configurer le mode maître/esclave ?

Sur l'esclave, appuyez sur FUNC, sélectionnez SLAV avec UP/DOWN, puis ENTER. Connectez le maître à l'esclave via un câble DMX. Les esclaves reproduisent exactement le comportement du maître.

Quelle est l'adresse DMX par défaut et comment la changer ?

L'adresse par défaut est d001. Pour la changer, appuyez sur FUNC, sélectionnez l'adresse avec UP/DOWN (ex. d001 à d512), puis ENTER pour confirmer.

Comment utiliser la télécommande ?

Pointez la télécommande vers le capteur à une distance maximale de 6 mètres et dans un angle de 30°. Retirez tout obstacle. Si elle ne fonctionne pas, vérifiez la pile (CR2032). Les touches incluent AUTO, MUSICAL, changement de couleur, motif, etc.

Que faire en cas de dysfonctionnement ?

Arrêtez immédiatement l'appareil et débranchez-le. Ne tentez pas de réparer vous-même. Contactez un service technique agréé. N'utilisez que des pièces détachées identiques aux pièces d'origine.

Comment nettoyer le projecteur laser ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

Que signifie le symbole de la poubelle barrée ?

Ce symbole indique que l'appareil ne doit pas être jeté avec les ordures ménagères. Il doit être recyclé conformément à la directive DEEE. Rapportez-le à votre revendeur ou utilisez un point de collecte agréé.

MODE D'EMPLOI LZR250RGY IBIZA SOUND

Ce laser est conforme aux normes EN60825-1:2014, il est à usage exclusivement professionnel. Son installation et utilisation doivent être effectuées exclusivement par un technicien compétent et formé aux risques spécifiques des lasers.

RAPPEL Des precautions de securite

Les appareils à lasers de classe 3 et 4 sont utilisables exclusivement en plein air.

À l'intérieur de la zone réservée au public, aucun « tir laser » n'est admis en direction du public, quelle que soit la classe du laser, sauf si un périmètre d'exclusion du public de 5 mètres de rayon, matérialisé, est mis en place.

La zone dite « zone réservée au public « est définie par l'espace situé jusqu'à 3 mètres au-dessus de la surface occupée par le public et sur une bande de 2, 5 mètres autour de cette dernière. La zone réservée au public est matérialisée au sol.

Dans la zone réservée au public, seul est admis un rayonnement par balayage effectué dans les conditions fixées par le rapport technique international sur la sécurité des appareils à laser.

L'appareil à laser est hors de portée du public et au minimum à 3 mètres au-dessus du sol accessible au public ou protégé par un périmètre de sécurité de 5 mètres de rayon.

L'appareil laser doit être fixé/posé de telle manière qu'il ne puisse pas être déplacé sous l'effet de perturbations telles que des mouvements de foule, des vibrations ou des rafales de vent.

Explication des symboles

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p. ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.

CE En conformité avec les exigences de la norme CE

Utilisation uniquement à l'intérieur

Distance minimum entre l'appareil et d'autres objets

Ne pas regarder directement dans le rayon lumineux

Consignes de sécurité

Cet appareil contient un laser de haute puissance. Ne pas ouvrir le boîtier pour éviter des expositions dangereuses au laser. Le laser peut provoquer immédiatement de la cécité, des brûlures de la peau et des incendies.

- Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.

- Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.

- Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiquée sur la plaque signalétique de l'appareil.

- Uniquement pour utilisation à l'intérieur!

- Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.

- Installez l'appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

- Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l'appareil à des températures supérieures. En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.
• Ne pas brancher l'appareil sur un variateur. • Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé.
• Ne pas exposer vos yeux à la source lumineuse.

DISPOSITIF DE COUPURE DU SECTEUR: Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible;

Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doivent être décrites, et le commutateur doit rester facilement accessible.

Informations sur les emissions du RAYON LASER

Mesuré sous des conditions IEC pour classification.

Classification Laser....... Classe 3B

Laser rouge.... LD GaAlAs 638nm, typique

Laser vert.... DPSS Nd: YVO4, 532nm

Laser bleu.... LD GeAs 445nm, typique

Diamètre du rayon.... <5mm à la sortie

Données d'impulsions.... Toutes les impulsions < 4Hz (>0.25sec)

Divergence (chaque rayon)....<2 mrad

Divergence (totale)....<90 degrés

Puissance LASER

LZR430RGB 200mW-R-650nm +80mW-G-532nm +150mW-B-450nm

LZR250RGY 200mW-R-650nm +50mW-G-532nm

LZR300B 300mW-B-450nm

LZR80B 80mW-B-450nm

LZR150G 150mW-G-532nm

LZR60G 60mW-G-532nm

Norme de sécurité laser...... EN60825-1 2014

Température de fonctionnement....10~40°C

Connecteurs DMX.... XLR mâle/femelle à 3 broches

Canaux DMX...... Max 9 canaux

Dimensions 250 x 210 x 105mm

Poids 1,5 Kg

Montage

Fixez l'appareil sur l'étrier au moyen des trous de vis. Assurez-vous que l'appareil est solidement fixé afin d'éviter des vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer l'appareil est solide et capable de supporter au moins 10 fois le poids de l'appareil. Lors de l'installation, utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids de l'appareil.

Contrôles & fonctions

Lors de la mise sous tension, l'afficheur à LED au dos indique le mode de fonctionnement actuel ou l'adresse

DMX. Il permet de changer facilement le mode de fonctionnement ou l'adresse DMX. Après chaque remise à zéro ou sauvegarde, les nouvelles informations s'affichent sur l'écran à la prochaine mise sous tension.

FUNC Mode/Fonction : Réglage du mode de fonctionnement du laser.

ENTER : Confirme tous les réglages et changements.

MUNICENTOR DOWN

Change de mode de fonctionnement, les paramètres ou l'adresse DMX.

SHOW LASER autonome préréprogrammé

• Appuyez sur FUNC pour accéder aux modes de fonctionnement.
• Sélectionnez le mode autonome souhaité au moyen des touches UP/DOWN. • Appuyez sur ENTER pour confirmer.

Le laser fonctionne en mode autonome. À chaque mise sous tension, vous êtes sur le show laser que vous aviez confirmé. Dans le menu de réglage du mode, le show laser que vous allez choisir clignote. Vous avez le choix entre 21 shows laser différents.

Mode maitre/esclave

• Appuyez sur FUNC pour accéder aux modes de fonctionnement.
• Appuyez sur les touches UP/DOWN jusqu'à ce que l'afficheur indique SLAV
• Appuyez sur ENTER pour confirmer le réglage.

Le laser fonctionne en mode esclave. Connectez l'appareil maître à l'appareil esclave via un câble DMX. Les lasers esclaves fonctionnent exactement comme le maître.

• Appuyez sur FUNC pour accéder aux modes de fonctionnement.
• Appuyez sur les touches UP/DOWN jusqu'à ce que l'afficheur indique D001.
• Appuyez sur ENTER pour confirmer le réglage.

Le laser fonctionne en mode DMX. Changez l'adresse DMX au moyen des touches UP/DOWN.

d001

Télécommande

Utilisez la télécommande à une distance maximale de 6m et un rayon de 30° par rapport à l'appareil. Pointez la télécommande en direction du capteur. Il ne doit pas y avoir d'obstacle entre la télécommande et le capteur. La télécommande risque de ne pas fonctionner lorsque le capteur est soumis à une forte lumière.

Si la télécommande ne fonctionne pas, vérifiez les piles

Installation des PILES

• Placez la télécommande face vers le bas sur une surface plane.
• Poussez le couvercle du compartiment dans le sens de la flèche.
• Faites glisser le compartiment de la batterie pour l'ouvrir.
• Retirez l'ancienne pile et installez la nouvelle (CR2032) avec le symbole plus (+) vers le haut.
• Faites glisser doucement le compartiment à piles pour le fermer. Il se verrouille automatiquement.

Recommandations pour les batteries

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de collecte séparés pour être recyclées. Tenir les piles à l'abri d'une chaleur excessive telle que le soleil, le feu ou similaires.

Lorsque les piles ne sont pas utilisées, retirez-les pour éviter les dommages causés par des fuites ou la corrosion de la pile.

Attention

Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

Avertissement

Ne pas ingérer la pile. Danger de brûlure chimique. En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

Conserver les piles neuves et usées hors de portée des enfants.

Si le compartiment à pile ne se ferme pas correctement, cesser d'utiliser le produit et tenir hors de portée des enfants.

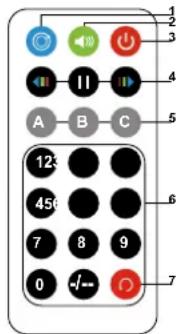

1. Show AUTO
2. Show commandé par la musique
3. Laser M/A
4. Couleur
5. Motif dynamique
6. Motif fixe (de 1 à 128)
7. Répétition du motif

Touche Fonction Description
	M/A En mode télécommande, M/A du laser. Dans tous les modes autonomes à l'exception du mode SLA, appuyez 2x pour active le mode télécommandé
	AUTOMATIQUE Show automatique 1/2
	MUSICAL Show active par le son 1/2. Le voyant musical bleu clignote lorsqu'il dé- tecte un signal.
	CHANGEMENT DE Naviguer dans les couleurs programmées COULEUR
	MOTIF DYNAMIQUE Afficher et changer de motif
	MOTIF FIXE Choisir un motif de 1 à 128.
	Répétion du motif Le dernier motif et le motif actuel se répètent
	PATTERN ID Choisir un motif avec l'ID digital 1/2/3

PROTOCOLE DMX

CANAL DMX DESCRIPTION
Canal 1Mode de contrôle	000-063063-127128-191192-255	BLACK OUTAUTOMATIQUEMODE MUSICALMODE DMX
Canal2 Gobos 0-255 32 motifs
Canal 3ZOOM	0-127128-169170-209210-255	100%-5%Zoom en sortieZoom en entréeZoom en sortie et en entrée
Canal 4Rotation gauche-droite	000-127128-255192-255	0-359 DegrésMode rotation horaireMode rotation antihoraire
Canal 5Rotation haut-bas	000-127128-191192-255	0-359 DegrésMode rotation horaireMode rotation antihoraire
Canal 6Rotation	000-127128-191128-255	0-359 DegrésMode rotation horaireMode rotation antihoraire
Canal 7Mouvement gauche-droite	000-127128-191128-255	Position gauche droite, total 128 positionsMouvement horaireMouvement antihoraire
Canal 8Mouvement haut-bas	000-127128-191128-255	Mouvement vers le haut et le bas, total 128 positionsMouvement horaireMouvement antihoraire
Canal 9Couleur	000-015016-063064-149150-255	Couleur initialeCouleur statiqueSaut de couleurBoucle de couleur	Si une seule couleur=pas d'effet

Ce symbole signifie que cet appareil ne doit être mis aux déchets ménagers dans aucun pays de la Communauté européenne afin d'éviter de nuire à l'environnement et à la santé humaine. Il convient d'en disposer d'une manière responsable afin de promouvoir la réutilisation des matériaux. Pour retourner votre appareil usagé, merci d'utiliser les systèmes de retours et de ramassage mis en place ou de contacter votre revendeur chez qui vous avez acheté l'appareil. Ils peuvent reprendre cet appareil pour un recyclage écologique.
