LZR250RGY - Laserprojektor IBIZA SOUND - Kostenlose Bedienungsanleitung

Produkttyp	Laserprojektor
Marke	Ibiza Sound
Modell	LZR250RGY
Laserklassifizierung	Klasse 3B
Laserleistung	250 mW (200 mW rot + 50 mW grün)
Wellenlängen	Rot 650 nm, Grün 532 nm
Strahl Durchmesser	<5 mm am Ausgang
Divergenz (jeder Strahl)	<2 mrad
Stromversorgung	220-240 V AC, 50/60 Hz
Abmessungen	250 x 210 x 105 mm
Gewicht	1,5 kg
DMX-Anschlüsse	XLR männlich/weiblich 3-polig
DMX-Kanäle	Bis zu 9 Kanäle
Betriebstemperatur	10 bis 40 °C
Montage	Halterung mit Schraublöchern, Sicherungsseil erforderlich
Verwendung	Nur Innenbereich
Sicherheitsnorm	EN60825-1:2014
Hauptfunktionen	Autonom (21 Shows), Master/Slave, DMX, Fernbedienung (6 m, 30°), Musikmodus
Wartung und Reinigung	Vor Wartung vom Stromnetz trennen; Sicherung durch gleichen Typ ersetzen; mit weichem Tuch reinigen
Sicherheit	Laser Klasse 3B: Nicht in den Strahl blicken, Gehäuse nicht öffnen, Installation durch qualifizierten Techniker, Sicherheitsabstand von 5 m
Ersatzteile und Reparierbarkeit	Kontaktieren Sie einen autorisierten technischen Dienst; verwenden Sie nur identische Originalersatzteile
Allgemeine Informationen	Professionelle Nutzung; nicht mit dem Hausmüll entsorgen (Recycling)

Häufig gestellte Fragen - LZR250RGY IBIZA SOUND

Welche Laserklasse hat der LZR250RGY?

Der LZR250RGY ist ein Laser der Klasse 3B. Er kann bei direkter Einwirkung schwere Augenschäden verursachen. Installation und Betrieb müssen von einem qualifizierten Techniker durchgeführt werden.

Wie installiere ich den Laserprojektor sicher?

Befestigen Sie das Gerät sicher an einer Halterung, die mindestens das 10-fache seines Gewichts (1,5 kg) tragen kann. Verwenden Sie ein zusätzliches Sicherungsseil, das das 12-fache des Gewichts tragen kann. Das Gerät muss außerhalb der Reichweite der Öffentlichkeit, mindestens 3 Meter über dem Boden, und ein Sicherheitsabstand von 5 Metern muss eingerichtet werden.

Kann ich den LZR250RGY im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich geeignet. Nicht Regen oder Feuchtigkeit aussetzen.

Wie stelle ich den autonomen Modus (Laser-Show) ein?

Drücken Sie die FUNC-Taste, um auf die Modi zuzugreifen. Verwenden Sie UP/DOWN, um eine Show aus 21 Shows auszuwählen. Drücken Sie ENTER zur Bestätigung. Die ausgewählte Show blinkt im Display.

Wie konfiguriere ich den Master/Slave-Modus?

Am Slave drücken Sie FUNC, wählen Sie SLAV mit UP/DOWN, dann ENTER. Verbinden Sie den Master mit dem Slave über ein DMX-Kabel. Die Slaves reproduzieren genau das Verhalten des Masters.

Was ist die Standard-DMX-Adresse und wie ändere ich sie?

Die Standardadresse ist d001. Um sie zu ändern, drücken Sie FUNC, wählen Sie die Adresse mit UP/DOWN (z.B. d001 bis d512), dann ENTER zur Bestätigung.

Wie verwende ich die Fernbedienung?

Richten Sie die Fernbedienung auf den Sensor innerhalb von maximal 6 Metern und in einem Winkel von 30°. Entfernen Sie alle Hindernisse. Wenn sie nicht funktioniert, überprüfen Sie die Batterie (CR2032). Die Tasten umfassen AUTO, MUSICAL, Farbwechsel, Muster usw.

Was tun bei Fehlfunktion?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie einen autorisierten technischen Dienst. Verwenden Sie nur identische Originalersatzteile.

Wie reinige ich den Laserprojektor?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Keine scheuernden Mittel oder Lösungsmittel verwenden. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Was bedeutet das Symbol der durchgestrichenen Mülltonne?

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Es muss gemäß der WEEE-Richtlinie recycelt werden. Bringen Sie es zu Ihrem Händler oder zu einer zugelassenen Sammelstelle.

BEDIENUNGSANLEITUNG LZR250RGY IBIZA SOUND

DE - BEDIENUNGSANLEITUNG - S. 11

NL - HANDLEIDING - P. 15

ES - MANUAL DE USO - P. 19

RO - MANUAL DE INSTRUCTIUNI - P. 23

SI - NAVODILA ZA UPORABO - P. 27

INSTRUCTION MANUAL

LASER FOR PROFESSIONAL USE ONLY

Dieser Laser entspricht den Normen EN60825-1:2014. Er ist ausschließlich für gewerblichen Einsatz erlaubt.

Die Installation und Bedienung dürfen nur von einem erfahrenen Techniker vorgenommen werden, der für die spezifischen Gefahren von Laserstrahlen ausgebildet ist.

ERINNERUNG AN DIE SICHERHEITSVORSCHRIFTEN

Laser der Klassen 3 und 4 dürfen nur im Freien eingesetzt werden.

Innerhalb des öffentlichen Bereichs darf kein Laserstrahl in Richtung des Publikums abgegeben werden, egal um welche Laserklasse es sich handelt, es sei denn, es wurde ein auf dem Boden klar abgegrenzter und vom Publikum unzugänglicher Sicherheitsbereich von 5m eingerichtet.

Der sogenannte "öffentliche Bereich" betrifft den Bereich von 3m über dem vom Publikum eingenommenen Bereich und eine Breite von 2,5m um diesen Bereich herum. Der öffentliche Bereich muss klar auf dem Boden gekennzeichnet sein.

In diesem öffentlichen Bereich ist nur ein Scannen unter Einhaltung der im internationalen technischen Bericht über die Sicherheit von Lasern festgelegten Bedingungen zugelassen.

Der Laser muss sich außerhalb der Reichweite des Publikums in mindestens 3m Höhe über dem vom Publikum zugänglichen Bereich befinden oder von einer Sicherheitszone von 5m Radius geschützt sein.

Der Laser muss so installiert sein, dass er nicht unter Einwirkung von Störfaktoren wie Massenbewegungen, Erschütterungen oder Sturmböen seinen Platz wechseln kann.

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

CE Entspricht den Richtlinien der CE

Nur für Innengebrauch

Mindestentfernung zwischen dem Gerät und anderen Gegenständen

△ Niemals direkt in den Lichtstrahl blicken

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

SICHERHEITSHINWEISE

Das Gerät enthält einen leistungsstarken Laser. Niemals das Gehäuse öffnen. Der Laserstrahl kann zu sofortiger Erblindung, Verbrennungen der Haut und Brand führen.

Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
- Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Dieses Gerät ist nur für Innengebrauch!

Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.

- Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

- Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

- Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am

Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.
- Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
• Das Netzkabel niemals quetschen oder beschädigen.
- Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken.

Netztrennungsvorrichtungen: Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben. Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

LASER DATEN

Messungen wurden unter IEC Bedingungen ausgeführt.

Versorgung....100-240V\~, 50/60Hz
Sicherung....250V 2A träge (20mm Glas)
Verbrauch ....20W
Laser Sicherheitsstandard...... EN60825-1 2014
Betriebstemperatur.... 10\~40°C
DMX Verbinder....3-pol XLR Stecker/Buchse
DMX Kanäle....Max 9 Kanäle
Abmessungen 250 x 210 x 105mm
Gewicht....1.5 Kg

MONTAGE

Das Gerät muss über die Schraublöcher im Bügel montiert werden. Vergewissern Sie sich, dass das Gerät fest sitzt, um Vibrationen und ein Verrutschen während des Betriebs zu vermeiden. Die Struktur, an der Sie das Gerät befestigen, muss das 10-fache des Gewichts des Geräts tragen können. Verwenden Sie immer ein Sicherheitskabel, das das 12-fache Gewicht des Geräts tragen kann.

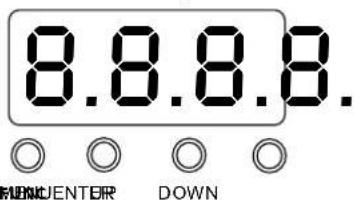

REGLER & FUNKTIONEN

Beim Einschalten zeigt das Display auf der Rückseite die letzte Einstellung bzw. die letzte DMX Adresse an. Dank des Displays können die Einstellungen und DMX Adressen schnell und einfach geändert werden. Nach jedem

Reset oder Neueinstellungen erscheinen die neuen Daten beim nächsten Einschalten.

FUNC Einstellung der Betriebsart.
ENTER: Bestätigung der Einstellungen
UP / DOWN : Änderung der Betriebsart, der Parameter oder der DMX Adresse.

AUTOMATISCHE, VORPROGRAMMIERTE LASERSHOW

8888

• FUNC Taste drücken, um ins Menü der Betriebsarten zu gehen
- Mit den UP oder DOWN Tasten den gewünschten Automatikbetrieb einstellen.
• Mit ENTER die Einstellung bestätigen.

Der Laser arbeitet im Automatikbetrieb. Bei jedem erneuten Einschalten befindet sich das Gerät im gewählten Programm.

Das Programm, das Sie gerade wählen, blinkt. Mit den UP/DOWN Tasten eine andere Show wählen. Sie haben die Wahl unter 21 Programmen.

MASTER/SLAVE BETRIEB

• FUNC Taste drücken, um ins Menü der Betriebsarten zu gehen
• Die UP/DOWN Tasten drücken bis SLAV erscheint.
• Mit ENTER die Einstellung bestätigen.

Der Laser arbeitet im Slave Betrieb. Verbinden Sie den MASTER und die SLAVE Geräte mit einem DMX Kabel. Die SLAVES arbeiten genauso wie der Master.

DMX BETRIEB

• FUNC Taste drücken, um ins Menü der Betriebsarten zu gehen
• Die UP/DOWN Tasten drücken bis D001 erscheint.
• Mit ENTER die Einstellung bestätigen.

Der Laser arbeitet im "DMX MODE". Mit den UP/DOWN Tasten die DMX Adresse wechseln.

d001

FERNBEDIENUNG

Benutzung der Fernbedienung

Die Fernbedienung hat eine Reichweite von 6m in einem Winkel von 30° zum Sensor. Richten Sie sie immer genau auf den Sensor. Der Sensor befindet sich auf dem Display. Stellen Sie keine Hindernisse zwischen die Fernbedienung und den Sensor. Wenn sich die Fernbedienung oder der Sensor unter einer starken Lichtquelle befinden, kann die Übertragung gestört sein.

Wenn die Fernbedienung nicht mehr einwandfrei funktioniert, wechseln Sie die Batterie.

EINSETZEN DER BATTERIE IN DIE FERNBEDIENUNG

• Legen Sie die Fernbedienung mit der Vorderseite nach unten auf eine ebene Fläche.
  • Schieben Sie die Abdeckung des Fachs in Pfeilrichtung.
  • Schieben Sie das Batteriefach auf.
• Entfernen Sie die alte Batterie und setzen Sie die neue (CR2032) mit dem Pluszeichen (+) nach oben ein.
• Schieben Sie das Batteriefach vorsichtig zu. Es rastet automatisch ein.

HINWEISE FÜR BATTERIEN IN DER FERNBEDIENUNG

Dieses Symbol weist darauf hin, dass verbrauchte Batterien nicht in den Hausmüll gehören, sondern gemäß den örtlichen Bestimmungen ordnungsgemäß entsorgt werden müssen.

Batterien dürfen nicht übermäßiger Hitze wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden. Wenn Sie das Gerät eine Weile nicht benutzen, entfernen Sie die Batterien, um Schäden durch Auslaufen der Batterie oder Korrosion zu vermeiden.

ACHTUNG

Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen.

Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schließt, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Schlucken Sie die Batterien nicht. Verätzungsgefahr. Wenn Sie nicht sicher sind, ob die Batterien verschluckt oder in einen anderen Körperteil eingeführt wurden, wenden Sie sich sofort an einen Arzt.

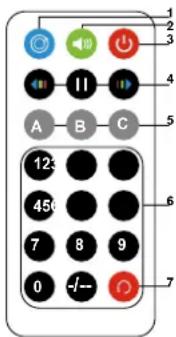

FERNBEDIENUNG (OPTIONAL)

1. Automatikprogramm
2. Musiksteuerung
3. Laser EIN/AUS
4. Farbe
5. Dynamisches Muster
6. Festes Muster (von 1 bis 128)
7. Wiederholtaste

Taste Funktion Beschreibung

	EIN/AUS Im fernbedienten Betrieb: Laser ein- und ausschalten. In allen Automatik-programmen ausser im SLA Betrieb: 2x drücken, um die Fernbedienung zu aktivieren.
	Automatik Automatikshow 1/2
	Musiksteuerung Musikgesteuerte Show 1/2. Die blaue Musik-LED blinkt, wenn ein Tonsignal anliegt.
	Farbwechsel Läuft durch die programmierten Farben
	Dynamische Muster Musterwechsel
	Feste Muster Festes Muster wählen zwischen 1 und 128.
	Musterwiederholung Letztes und laufendes Muster werden abwechselnd wiederholt
	Muster ID Musterwahl mit Digital-ID 1/2/3

DMX PROTOKOLL

KANAL DMX BESCHREIBUNG
	000-063	BLACK OUT
Kanal 1	063-127	AUTO SHOW
Betriebsart	128-191	MUSIC SHOW
	192-255	DMX MODE
Kanal 2 Gobos 0-255		32 Muster geteilt
	0-127	100%-5%
Kanal 3	128-169	Ausblenden
ZOOM	170-209	Einblenden
	210-255	Aus- und Einblenden
Kanal 4	000-127	0-359 Grad
Links/Rechts-drehung	128-255	Rechtsdrehung
	192-255	Linksdrehung
Kanal 5	000-127	0-359 Grad
Auf-/Abwärts-drehung	128-191	Rechtsdrehung
	192-255	Linksdrehung
Kanal 6	000-127	0-359 Grad
Drehung	128-191	Rechtsdrehung
	128-255	Linksdrehung
Kanal 7	000-127	Links-rechts Stellung, insgesamt 128 Stellungen
Links/Rechts-bewegung	128-191	Rechtsbewegung
	128-255	Linksbewegung
Kanal 8	000-127	Oben-unten Stellung, insgesamt 128 Stellungen
Auf/Abwärts-bewegung	128-191	Rechtsbewegung
	128-255	Linksbewegung
	000-015	Originalfarbe	Bei nur 1 Farbe, kein Effekt
Kanal 9	016-063	Statische Farbe
Farbe	064-149	Farbensprung
	150-255	Farbschleife

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst

entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycelt werden. Bitte bringen Sie das alte Gerät zu einer Sammelstelle für elektrische und elektronische Geräte bzw. zu Ihrem Fachhändler, wo Sie das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.
