MODE D'EMPLOI MS-ST JCB
Afin de réduire le risque de blessure, l'utilisteur doit dire le mode d'emploi.
Ce symbole est utilisé tout au long de ce mode d'emploi afin d'avertir l'utilisateur des risques potentiels. Merci de生存 & comprendre ces sections avant d'utiliser l'appareil.
Un équipement personnel de protection (EPP), comme des protections auditives, oculaires, des gants de securités et un masque anti-poussière, doit être porté lors de l'utilisation de l'appareil.
Sommaire
AVERTISSEMENTS DE SECURITE 4
LISTE DES COMPOSANTS 5
DONNÉES TECHNIQUES 6
INSTRUCTIONS D'UTILISATION 7
Utilisation prévue 7
Avant de démarrer l'équipement 7
MONTAGE ET FONCTIONNEMENT 8
Nettoyage, entretien, stockage et transport | |
Déclaration de GARANTIE 12
Conditions generales 12-13
AVENTISSEMENTS DE SECURITE
Utilizez la scie à onglets uniquement avec des outils électriques ajustats!
Vérifiez que le support de la scie ne soit pas endommagé avant utilisation. Les outils électriques ne doivent pas être montés ou utilisés sur des bras de soutien / barres transversales endommages.
Les outils ELECTriques doivent être fixés aux bras de soutien / barres transversales et fixés au support de la scie conformément aux instructions du fabricant.
Ne pas utiliser le support sur des surfaces inégales. Le support est concu pour être utilisé sur une surface plane et stable.
Ne pas utiliser sur une surface glissante. La capacité de charge du support est réduite de façon conséquence sur une surface glissante.
Assurez-vous que le support de la scie est always fixé lors de l'installation.
Assurez-vous que vous avez adopté une position naturelle et sure lorsque vous travailliez.
Ne pas utiliser le support de la scie à des fins autres que celles prévues.
Toute modification ou changement non autorisé apportés au support de la scie ainsi que tout recours à des pieces non autorisées sont interdits.Toutes les pieces du support de scie, y compris les dispositifs de sécurité, doivent être correctement montées afin de garantir un fonctionnement sans accroc.
Maintenez le support de la scie hors de portée des enfants. Entreposez l'appareil dans un lieu inaccessible aux personnes et enfants non autorisés.
Ne pas dépasser la charge de travail maximale indiquée sur l'étiquette du produit. Il n'est pas sur d'escalader, de s'assoir ou de se tenerABOUT sur la table.
ATTENTION!
Lorsque vous utilisez des outils electriques, avec le support de la scie, les mesures de sécurité spécifiques à la machine doivent être mises en place notamment contre les chocs electriques et les risques de blessure ou d'incendie. Lisez attentivement toutes les instructions concernant l'outil electrique que vous souhaitez monter et utiliser avant utilisation.
Les instructions de sécurité relatives à l'appareil électrique monté doivent être également être respectées. Conservez précieusement ces instructions de sécurité.
Respectez toutes les instructions de sécurité. Si vous ne respectez pas les instructions de sécurité, vous vous mettez en danger ainsi que les autres.

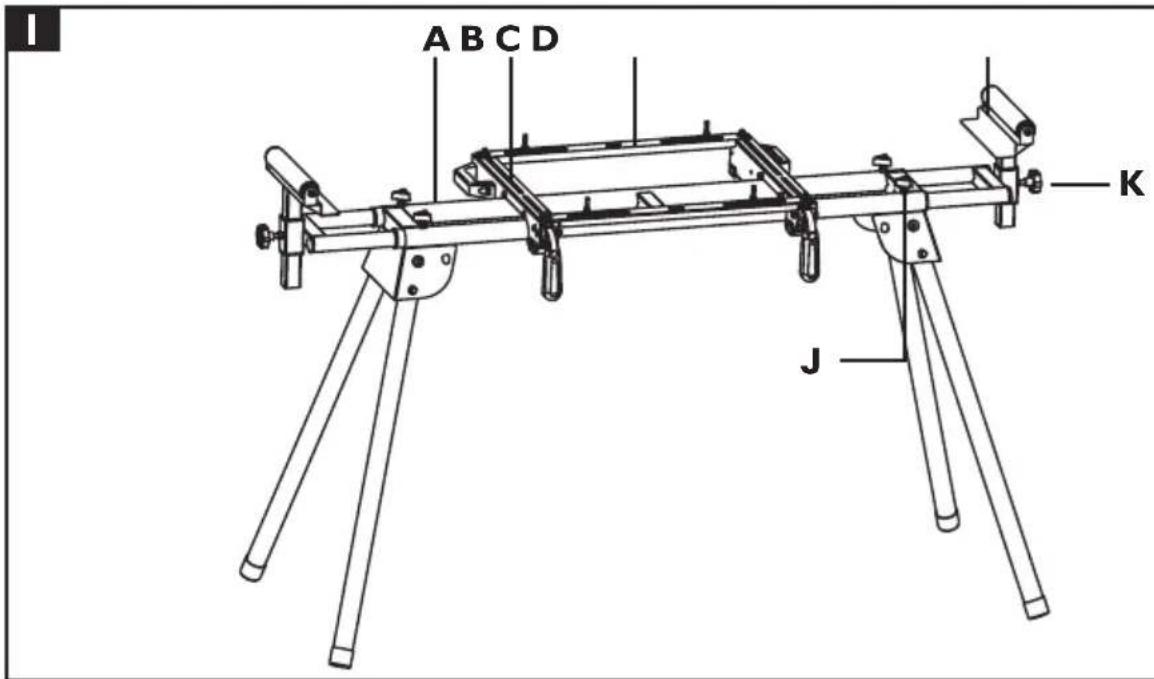

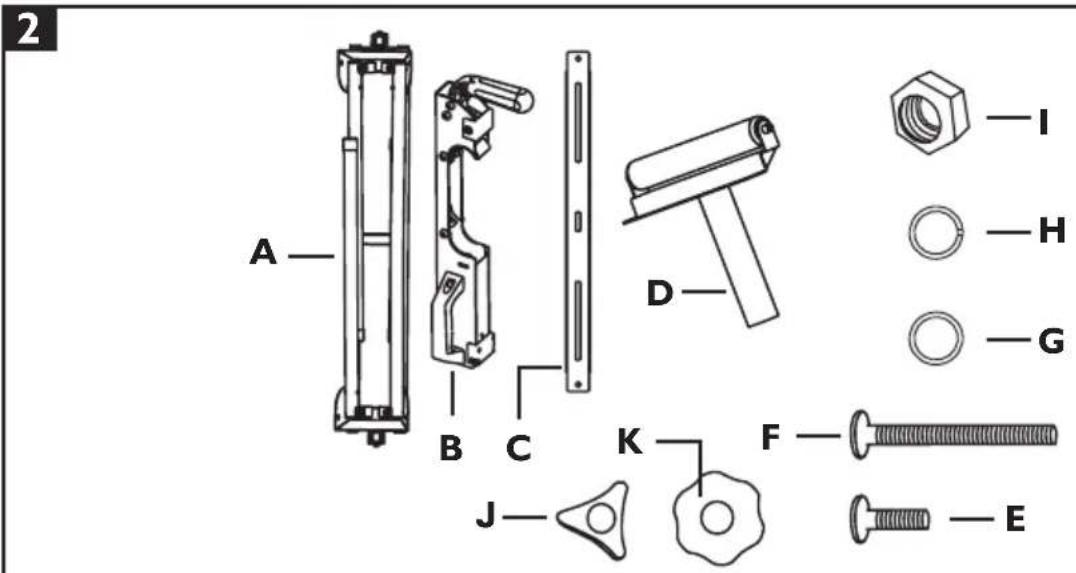

LISTE DES COMPOSANTS
A Support de scie à onglets
B Bras de soutien 2x
C Barre transversale 2x
D Support réglablé de pieces à usiner 2x
E Rondelle plate M6x16 4x
F Rondelle plate M6x60 4x
G Rondelle 6mm 8x
H Rondelle élastique 6mm 8x
Écrou M6 8x
J Poignée-étoile (petite) 4x
K Poignée-étoile (grande) 2x
DONNÉES TECHNIQUES
| Dimensions (LxI×H) en mm | 1000 - 1650 x 580 x 810 - 910mm |
| Hauteur de la table | 750 mm |
| Plage de hauteur des supports pour piece à usiner | 810 - 910 mm |
| Plage de largeur des supports pour piece à usiner | 1000 - 1650 mm |
| Charge maximale autorisée | 200 kg |
| Poids net / brut | 13,3 / 15,1 kg |
INSTRUCTIONS D'UTILISATION
Utilisation prévue
Utilisez toujours votre support à scie correctement.
Le support de scie à onglets est concu pour être utilisé avec des appareils de table comme les scies à onglets, les scies à chantourner, les scies circulaires de table, etc.
Les outils electriques sans trough de montage adéquats ne sont pas autorisés à être fixés au support de scie à onglets et ne doit pas être utilisés avec le support de la scie à onglets. Les outils electriques doivent être vissés fixement au support de la scie à onglet qu'ils ne soient allumés.
Le support de la scie à onglets est également consu comme un support de piece à usiner lors de l'utilisation de scies à onglets, scies à chantourner, scies circulaires de table et autres outils electriques similaires.
La longueur maximale de la pièce à usiner est de 3 m.
Des supports supplémentaires peuvent être utilisés pour la piece à usiner (par exemple, tréteau à roulettes) afin de prévenir que des pieces à usiner plus longues ne s'inclinent.
Attention: assurez-vous que le support de la piece est fixé et n'est pas incliné!
Ne pas utiliser le support de la scie à onglets comme une échelle ou un échafaudage Assurez-vous que toutes les poignées, tous les écrous et toutes les vis soient bien fixés avant utilisation. Les outils ELECTriques sur cet apparéil ne doivent pas dépasser une hauteur globale de 130 cm. La charge maximale autorisée est de 200 kg. Assurez-vous que le support de la
scie à onglets est sur une surface de niveau, ferme et stable. Toute autre utilisation serait considérée comme inappropriée. Le fabricant ne peut être tenu responsable pour les dommages en découulant, l'utilisateur seul est responsable.
Avant de démarrer l'équipement
Vérifiez que l'appareil n'a pas eté endommagé pendant le transport. Informez immédiatement l'entreprises de transport qui a livré l'appareil en cas de dommage.
MONTAGE ET FONCTIONNEMENT
Le support de la scie à onglets est monté en grande partie et il ne vous reste plus qu'à monter les bras de soutien et les barres transversales comme suit :

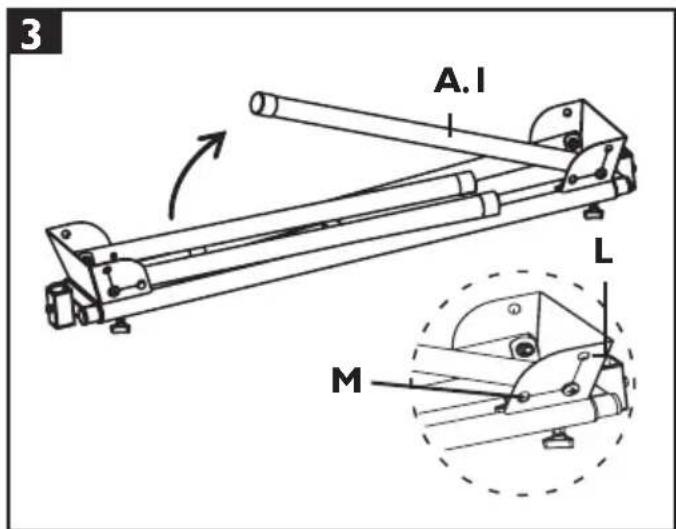

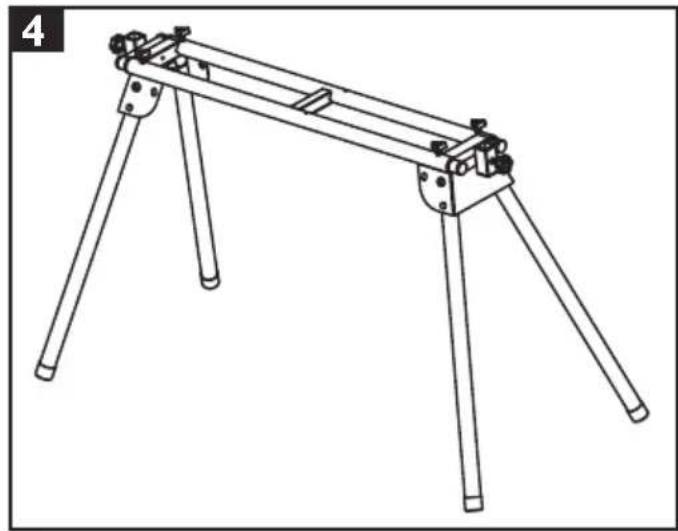

Montage du support de la scie à onglets (Fig. 3-4)
Placez le support de la scie à onglets (A) sur le sol ou sur un banc de travail de sorte que les pieds du cadre (A.1) soient au maximum en hauteur.
Appuyez sur les goupilles élastiques (M) et dépliez les pieds du cadre.
Une fois les loquets des goupilles élastiques dans la position souhaitée, les pieds du cadre sont bloqués.
Faites pivoter le support de la scie et installez-le sur ses pieds.

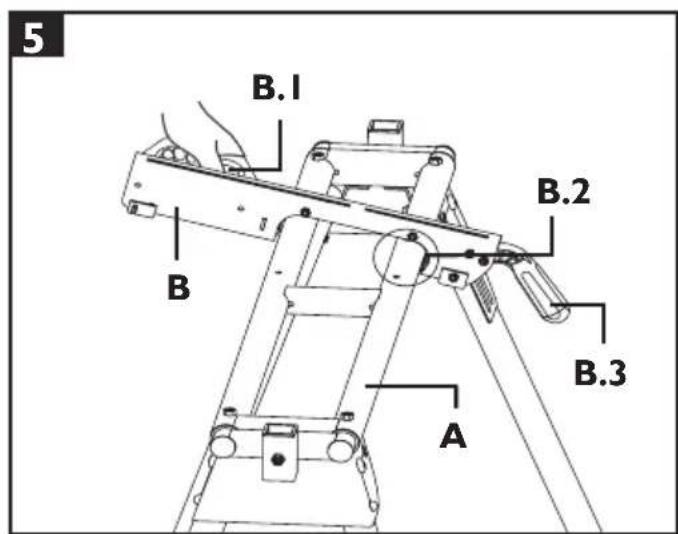

Montage des bras de soutien (Fig. 5)
Installez les bras de soutien (B) sur le lit du cadre (A) en tirant sur le levier de verrouillage (B.3) vers le haut pour le déverrouiller puis en plaçant le bras correctement sur la base du cadre, tout d'abord sur la partie avant (B.2).
Abaissez la partie arrrière sur le lit et fixez le bras de soutien sur le lit du cadre en appuyant sur le levier de verrouillage (B.3).
Le démontage se fait dans l'ordre inverse.

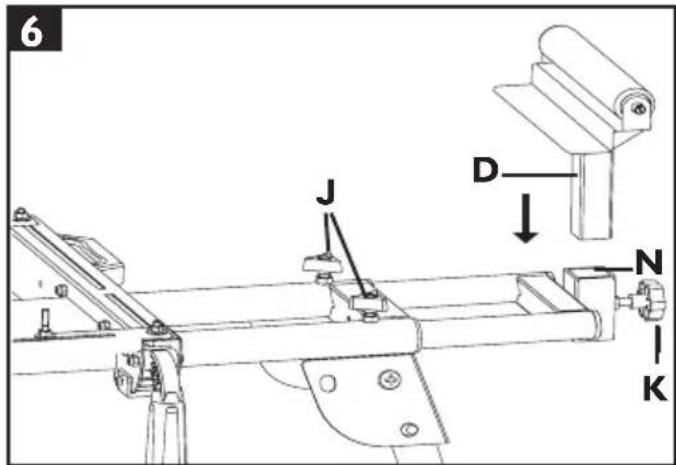

Installation des supports pour piece à usiner (Fig. 6-7)
Insérez le support de la pièce à usiner (D) sur le poteau de support (N) du lit et fixez en place grâce à la poignée-étoile (K).
Répétez ces opérations pour l'autre support.
La largeur et la hauteur des supports de piece à
usiner peuvent être régles grâce à la poignée-étoile (J, K). (Fig. 6)
Fixation de votre machine de table (Fig. 7)
Différentes machines de table peuvent être fixées à votre support de scie à onglets en adaptant les bras de soutien (B) à l'espacement des trous de montage situés sur votre machine.

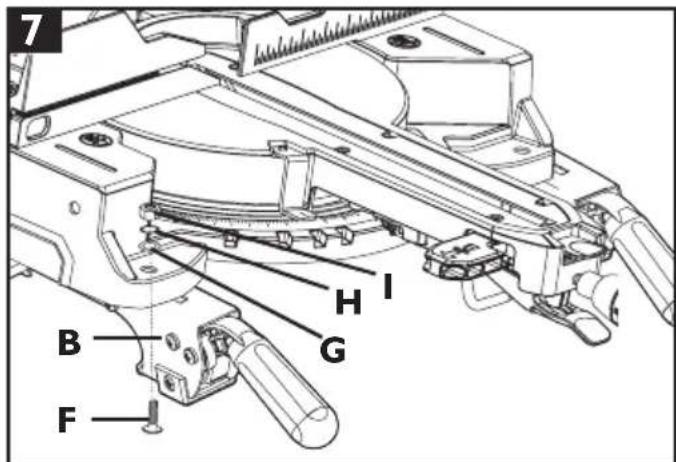

Placez votre machine de table (par exemple une scie à onglets) sur les bras de soutien (B) (Fig. 7).
Fixez la machine de table avec 4 rondelles plates (F), 4 rondelles (G), 4 rondelles élastiques (H) et 4 écrous hexagonaux (I) sur chaque bras de soutien.
Vissez le tout après le montage.
Fixez les bras de soutien (B) avec la machine de table montée sur le support de scie à onglets, comme indiqué page 8.

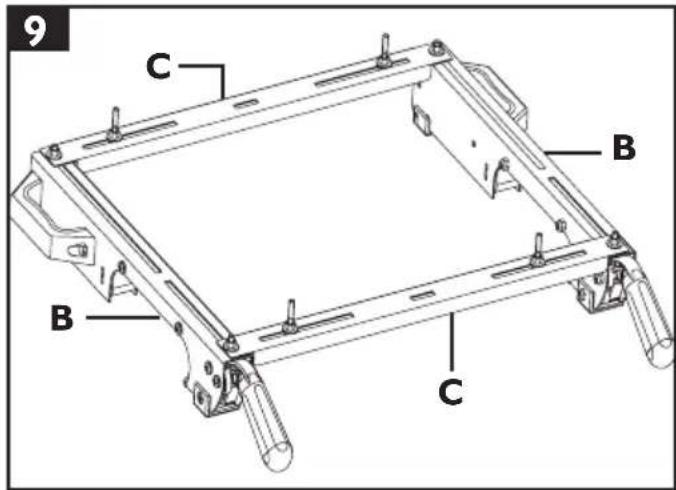

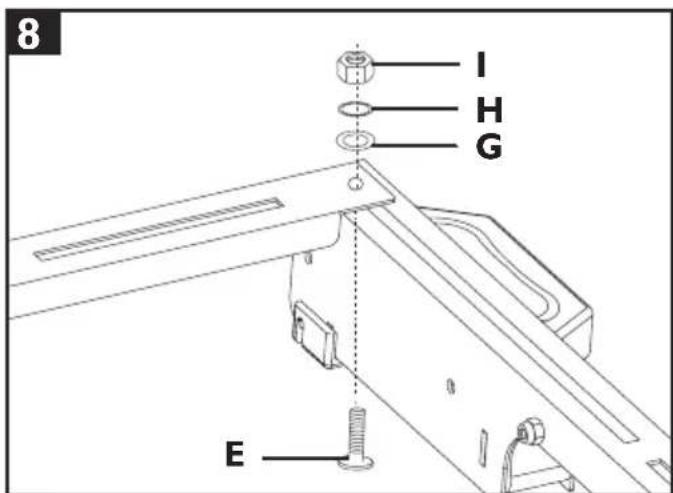

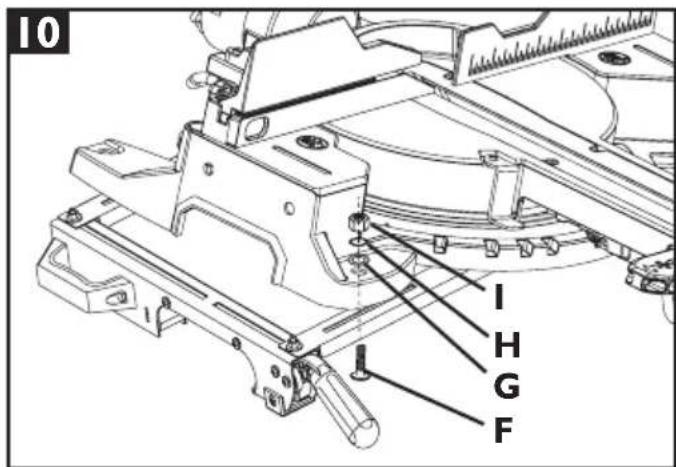

Si vous machine dispose de trough différemment espaces pour le montage, utilisez les barres transversales (C) fournies comme d'un adaptateur, comme suit :
Placez les barres transversales (C) sur les bras de soutien (B) et fixez-les avec 4 rondelles plates (E), 4 rondelles (G), 4 rondelles élastiques (H) et 4 écrous hexagonaux (I). (Fig. 8-9)
Placez votre machine de table sur les barres transversales (C). (Fig. 10)
Fixez la machine de table avec 4 rondelles plates (F), 4 rondelles (G), 4 rondelles élastiques (H) et 4 écrous hexagonaux (I) sur chaque barre transversale (C).
Vissez le tout après le montage.
Fixezles bras de soutien avec la machine de table montée sur le support de scie à onglets, comme indiqué page 8.

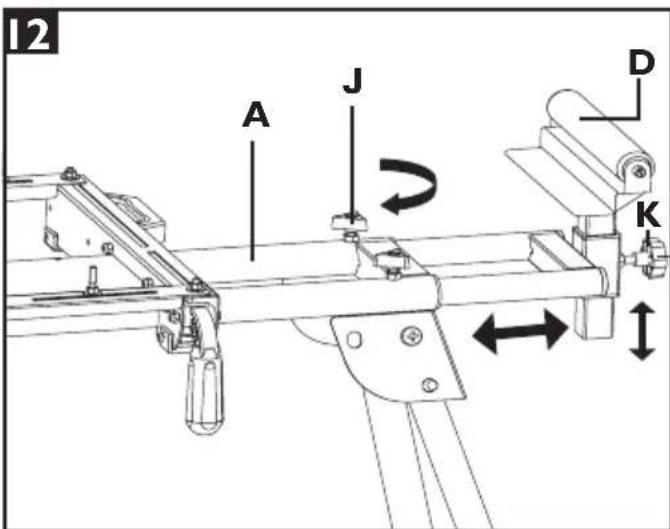

Utilisation des butées de la pierce usiner, Fig. 12
Les supports de la pierce à usiner (D) disposent de butées intégrées (D.2), lesquelles peuvent être utilisées pour scier plusieurs morceaux de bois de la même longueur. (Fig. 11)
Devissez la poignee-etoile (K) du cote souhaite du support de la scie et ajustez la hauteur du support (D) de sorte que la surface du support (D.2) soit a la meme hauteur que le support de la scie pour la piece a usiner. (Fig. 12)
Dévissez les poignées-étoiles (J) pour faire glisser le support de piece horizontally.

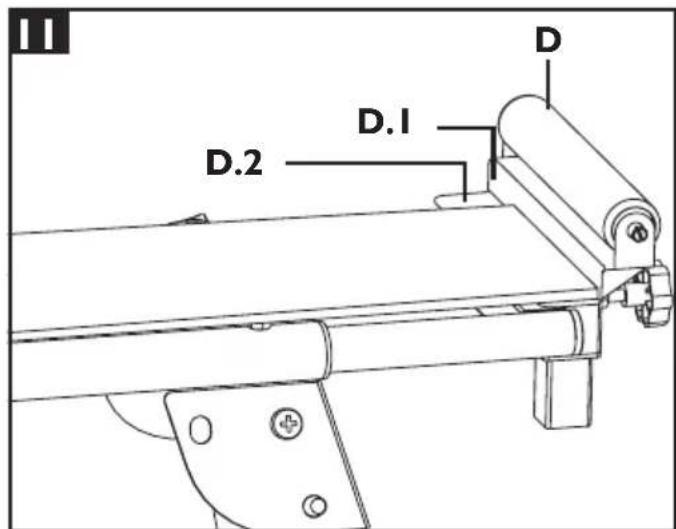

Reglez la distance voulue entre la lame et la surface de la butée (D.I). (Fig. 1 I)
Bloquez votre configuration en revissant les poignées-étoiles (J).
NETTOYAGE, ENTRETIEN, STOCKAGE ET TRANSPORT
IMPORTANT!
Avant tout nettoyage, entretien, l'outil électrique installé doit être étant et les prises principales débranchées, ou le bloc batterie retire! Risque de blessure!
Nettoyage
Enlevez la poussière et la saleté de la scie à onglets autant que faire se peut. Nettoyez le support de la scie avec un chiffon propre, soufflez pour enlever les débris grâce à de l'air comprime à basse pression.
Nous vous recommendons de nettoyer le support de la scie immédiatement après chaque utilisation.
Nettoyez le support à intervalles réguliers à l'aide d'un chiffon humide et d'un peu de savon doux. Ne pas utiliser de produits détergents ou de solvants -ils pourraient attaquer les pieces en plastique du support de la scie à onglets.
Stockage
ATTENTION!
Entreposez le support de la scie dans un lieu sec. Ne pas permettre l'accès au support desci à des personnes non autorisées ou des enfants.
Transport
ATTENTION!
Ne pas transporter lorsque l'outil électrique est en cours d'utilisation.
Avant de déplacer le support de la scie à onglets, débranche la prise principale, ou retirez le bloc batterie, de l'util électrique qui est monté dessus! Risque de blessure lié à un choc électrique ou à un démarrage intempestif de l'util!
Deux personnes suffisent à soulever le support de la scie à onglets par son cadre afin de le déplacer entre plusieurs pieces (ne pas le faire trainer sur le sol).
Si transporte à bord d'un vehicule, retirez l'outil électrique dans un premier temps. Pliez les pieds pour le transport.
Assurez-vous que la charge est correctement sécurisée si vous transportez le support de scie dans un vehicule motorisé.
