BEDIENUNGSANLEITUNG MS-ST JCB

ALLGEMEINE SICHERHEITSHINWEISE

Der Anwender muss die Betriebsanleitunglesen, um das Verletzungsrisiko zu reduzieren.

Dieses Symbol wird in diesen Handbuch durchgehend dazu benutzt, den Anwender auf potentielle Risiken hinzuweisen.itte lessen und verstehen SiieThese Abschnittte vor der Inbetriebnahme des Gerats.

Tragen Sie während des Gerätebetriebs eine persönliche Schutzausrüstung (Personal Protective Equipment (P.P.E.)) wie beispelseweise Gehörschutz, Schutzbrille, Schutzhandschuhe und eine Staubmaske.

Inhalt

SICHERHEITHINWEISE 4

BAUTEILLISTE 5

TECHNISCHE DATEN 6

BEDIENUNGSANLEITUNG 7

Verwendungszweck 7

Vorder Inbetriebnahme des Gerats 7

MONTAGE UND BETRIEB 8

Reinigung, Wartung, Lagerung und Transport | |

GARANTIEERKLÄRUNG 12

Geschäftsbedingungen 12-13

SICHERHEITSHINWEISE

Verwenden Sie den Arbeitsstisch für die Gehrungssäge ausschließlich mit geeigneten Elektrowerkzeugen!
Überprüfen Sie den Arbeitsstich{jedes Mal auf Beschädigungen,bevor Sieihn benutzen.Elektrowerkzeuge)dürfen nicht auf beschädigten Aufnahme-Sets/Querstangen montiert oder betrieben werden.
Elektrowerkzeuge müssen in Übereinstimmung mit den Herstelleranweisungen mit den Werkstückkauflagen/Querstangen verschraubt und sicher auf dem Arbeitstisch befestigt sein.
Stellen Sie den Tisch nicht auf unebenen Oberflächen auf. Der Arbeitstisch muss auf einer festen, ebenen Flächte aufgestellt werden.
Verwenden Sieihn nicht auf einer rutschigen Oberfläche. Die Tragfähigkeit des Arbeitsstisches wird bei der Verwendung auf rutschigen Oberflächen stark reduziert.
Achten Sie beim Aufstellen immer auf einen sicheren Stand des Arbeitsstisches.
Achten Sie bei der Arbeit immer auf eine natürliche und sichere Stehposition.
Verwenden Sie den Arbeitstisch nur für den vorgesehenen Zweck.
Umbauten oder unbefugte Veränderungen des Arbeitsstisches sowie die Verwendung nicht zugelassener Teile sind untersagt.

Alle Teile des Arbeitsstisches, einschließlich der Sicherheitseinrichtungen, müssen ordnungsgemäß montiert sein, um einen störungsfreien Betrieb zu gewährleisten.

Halten Sie den Arbeitsstich außerhalb der Reichweite von Kindern. Lagern Sie die Vorrichtung an einem für Unbefugte und Kinder unzugänglichen Ort.
Überschreiben Sie nicht die maximale Tragfähigkeit wie auf der Produkttkennzeichnung angegeben. Es ist gefährlich, auf den Arbeitstisch zu klettern, darauf zu sitzen oder zu stehen.

△ACHTUNG!

Bei der Verwendung von Elektrowerkzeugen auf dem Arbeitsstich sind die entsprechenden maschinenspezifischen Schutzmaßnahmen zum Schutz vor Stromschlag sowie Verletzungs- und Brandgefahr zu treffen. Lesen Sie alle Anleitungen des Elektrowerkzeugs, das Sie auf dem Arbeitsstich montieren möchten, vor dessen Anwendung durch.

Des Weiteren sind die Sicherheitsanweisungen für das montierte Elektrowerkzeug zu beachten. Bewahren Sie diese Sicherheitsanweisungen sorgfältig auf.

Beachten Sie alle Sicherheitsanweisungen.
Wenn Sie die Sicherheitsanweisungen nicht beachten, gefährden Sie sich und andere.

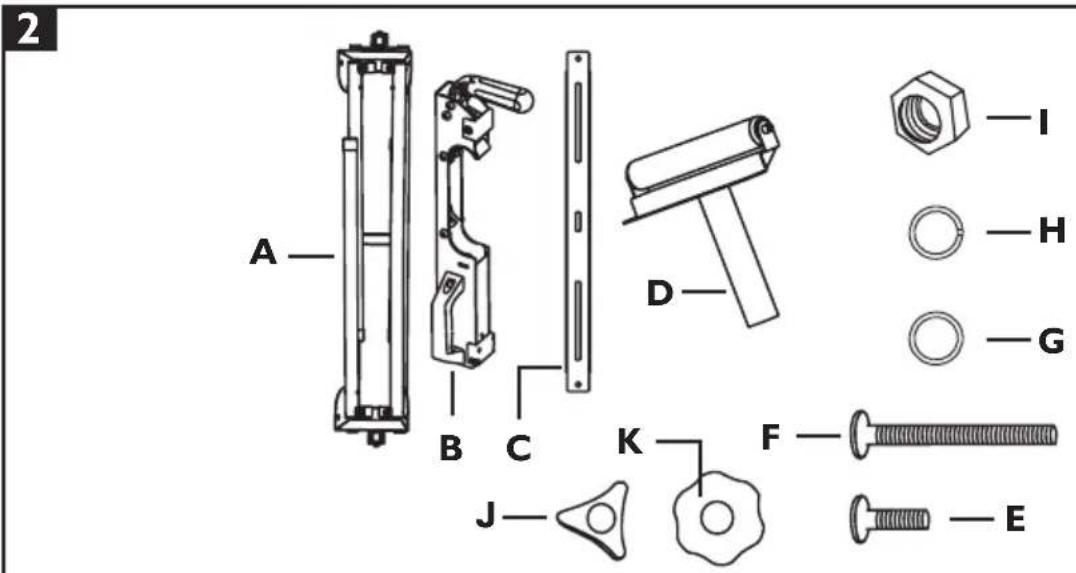

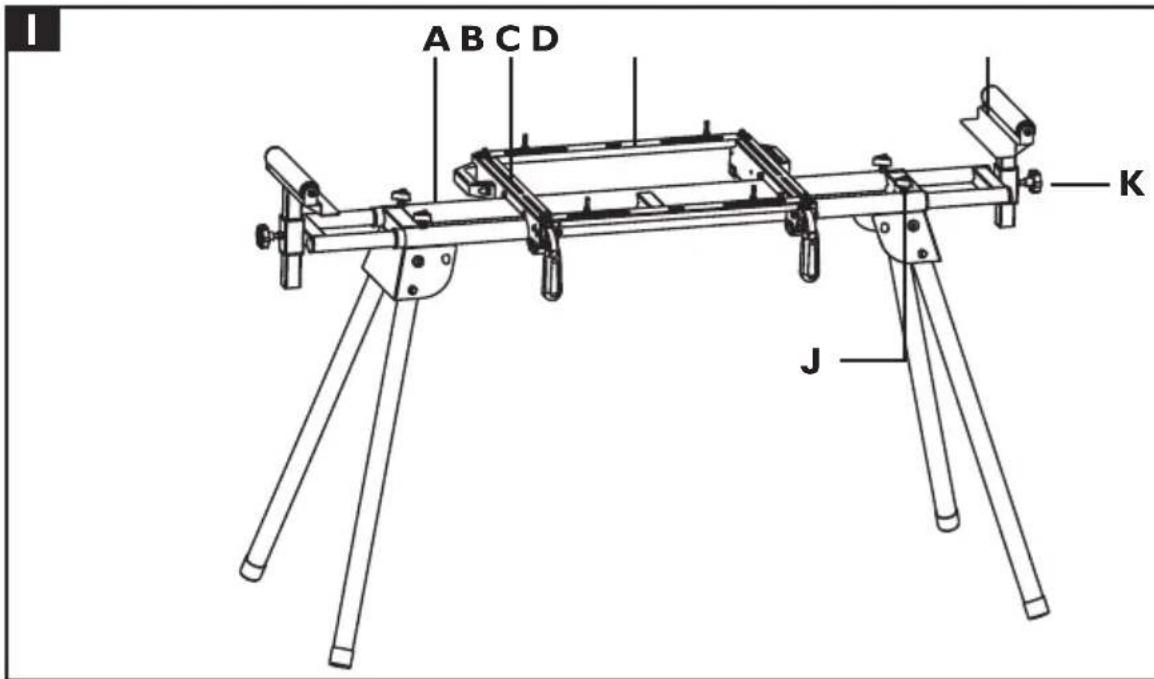

BAUTEILLISTE

A Arbeitsstisch für Gehrungssäge
B Aufnahme-Set 2x
C Querstange 2x
D Einstellbare Werkstückauflage 2x
ESchlosssschraube M6x16 4x
F Schlossschraube M6x60 4x

G Unterlegscheibe 6 mm 8x
H Federscheibe 6 mm 8x
Mutter M6 8x
J Feststellknauf (klein) 4x
K Feststellknauf (groß) 2x

TECHNISCHE DATEN

Maße (LxBxH) in mm	1000 - 1650 x 580 x 810 - 910 mm
Höhe Arbeitsstisch	750 mm
Hohenbereich der Werkstückkauflagen	810 - 910 mm
Breitenbereich der Werkstückkauflagen	1000 - 1650 mm
Max. Tragfähigkeit	200 kg
Gewicht Netto/Brutto	13,3 / 15,1kg

BEDIENUNGSCANLEITUNG

Verwendungszweck

Achten Sie immer auf den bestimmungsgemänen Gebrauch des Arbeitsstisches.

Der Arbeitstisch ist für den Einsatz mit Tischgeräten wie beispielsweise Gehrungssägen, Dekupiersägen, Tischkreissägen usw. konzipiert.

Elektrogeräte ohne geeignete Befestigungsbohrungen dürfen nicht auf dem Arbeitsstisch montiert und nicht in Verbindung mit diesen betrieben werden. Elektrowerkzeuge müssen vor der Inbetriebnahme fest mit dem Arbeitsstisch verschraubt sein.

Bei der Arbeit mit Gehrungssagen, Dekupiersagen, Tischkreissagen und ähnlichen Elektrowerkzeugen dient der Arbeitstisch auch als Werkstückauflage.

Die maximale Werkstücklange beträgt 3 m.

Gegebenenfalls müssen zusätzliche Werkstückkauflagen verwendet werden (z. B. ein Stützbock), damit längerere Werkstücke nicht kippen.

Achtung: Stellen Sie sicher, dass die Werkstückkauflage geschichert ist und nicht kippt! Verwenden Sie den Arbeitstisch nicht als Leiter oder Gerüst. Vergewissern Sie sich vor dem Gebrauch, dass alle Handgriffe, Muttern und Schrauben angezogen sind. Elektrowerkzeuge auf dieser Vorrichtung dürfen eine Gesamthöhe von 130 cm nicht überschreiben. Die maximale Tragfähigkeit liegt bei 200 kg. Vergewissem Sie sich, dass der Arbeitstisch auf einer geraden, festen und stabilen Fläche stehen. Jede darüber

hinausgehende Verwendung ist unzulässig. Für die daraus entstehende Schäden haftet der Hersteller nicht,这点es Risikoträgt alleine der Anwender.

Vor der Inbetriebnahme des Geräts

Überprüfen Sie das Gerät auf
Transportschäden. Melden Sie Schädens
sofort dem Transportunternehmen, das das
Gerät gefelwert hat.

MONTAGE UND BETRIEB

Der Arbeitstisch ist weltgehend montiert.
Sie müssen nur die Aufnahme-Sets und die Querstangen wie folgt montieren:

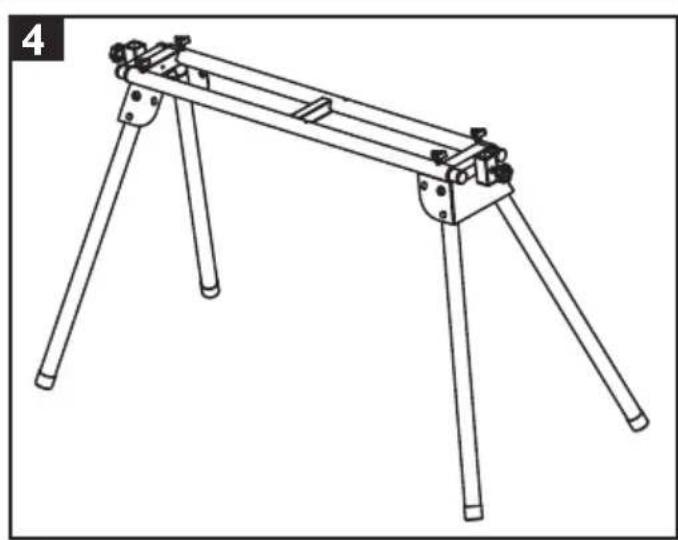

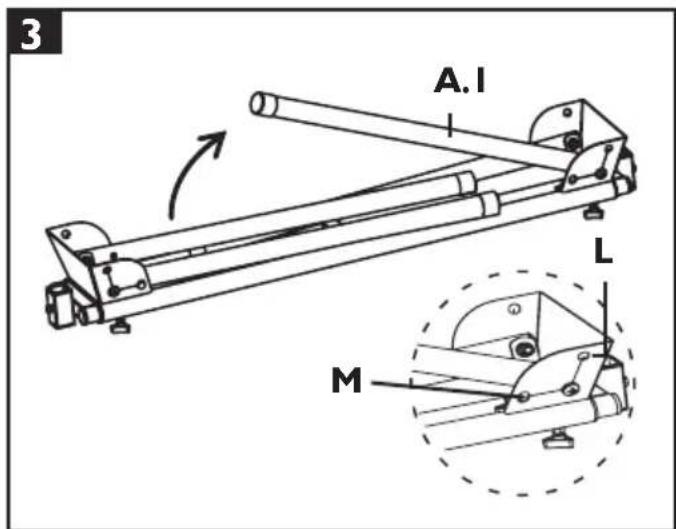

Arbeitstisch montieren (Abb. 3-4)

Legen Sie den Arbeitsstich (A) mit den Beinen (A.1) nach oben auf den Boden oder eine Werkbank.

Drucken Sie die Sicherungsstifte (M) und schwenken Sie die Beine nach oben.

Sobald der Sicherungsstift einrastet, ist das Beinfixiert.

Drehen Sie den Arbeitsstich um in die Arbeitsposition.

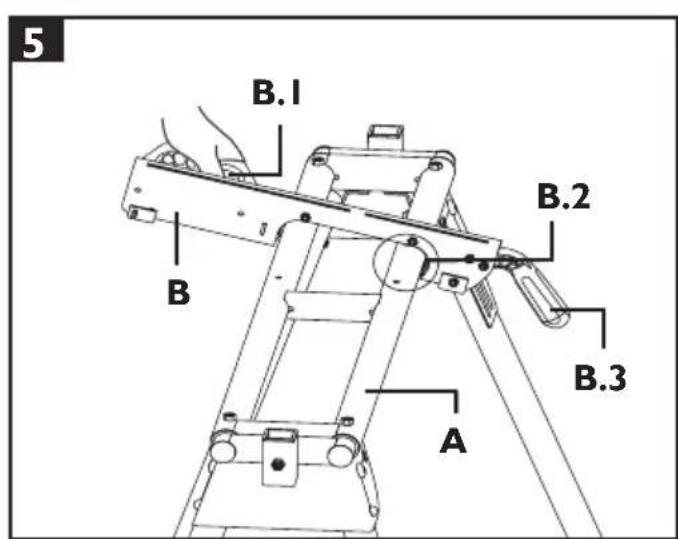

Aufnahme-Sets montieren (Abb. 5)

Befestigen Sie die Aufnahme-Sets (B) am Rahmen (A), indem Sie den Verriegelungshebel (B.3) nach obenziehen, umihn zu entriegeln. Bringen Sie dann das Aufnahme-Set, zuerst an der Vorderseite, auf dem Rahmen an (B.2).

Montieren Sie die Rückseite auf dem Rahmen und drücken Sie den Verriegelungshebel, um das Aufnahme-Set (B.3) in der Position zu fixieren.

Die Demontage erfolgt in umgekehrter Reihenfolge.

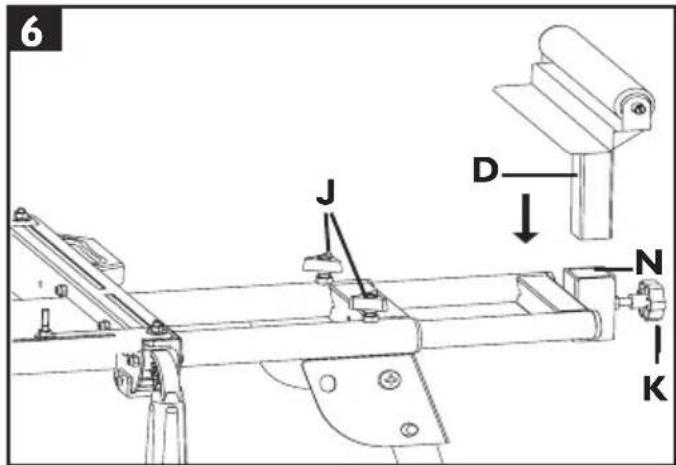

Montage der Werkstücksauflagen (Abb. 6-7)

Stecken Sie die Werkstückauflage (D) in die Tischveränderung (N) des Rahmens und verschrauben Sie sie mit dem Feststellknauf(K). Wiederholen Sie diese Arbeitsschritte mit der zweiten Werkstückauflage.

Breite und Höhe der Werkstückauflagen sind

über die Feststellknäufe einstellbar (J, K). (Abb. 6)

Elektrowerkzeug auf dem Arbeitsstich befestigen (Abb. 7)

Sie können an dem Arbeitstisch verschiedene Tischmaschinen befestigen, indem Sie die Aufnahme-Sets (B) im richtigen Abstand zu den Montagebohrungen am Elektrowerkzeug montieren.

Stellen Sie Ihr Elektrowerkzeug, beispelssweise eine Gehrungssage, auf die Aufnahme-Sets (B) (Abb. 7).
Befestigen Sie das Elektrowerkzeug auf jedem Aufnahme-Set mit 4 Schlossschrauben (F), 4 Unterlegscheiben (G), 4 Federscheiben (H) und 4 Sechskantmattern (I).
Ziehen Sie die Schrauben nach der Montage an.
Befestigen Sie die Aufnahme-Sets (B) mit dem Elektrowerkzeug auf dem Arbeitstisch wie auf Seite 8 beschrieben.

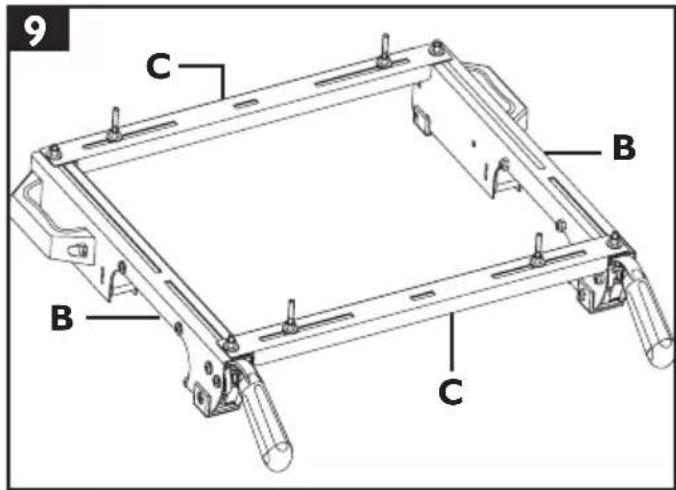

Verwenden Sie die Querstangen (C) als Adapter für Elektrowerkzeuge mit versetzten Montagebohrungen:

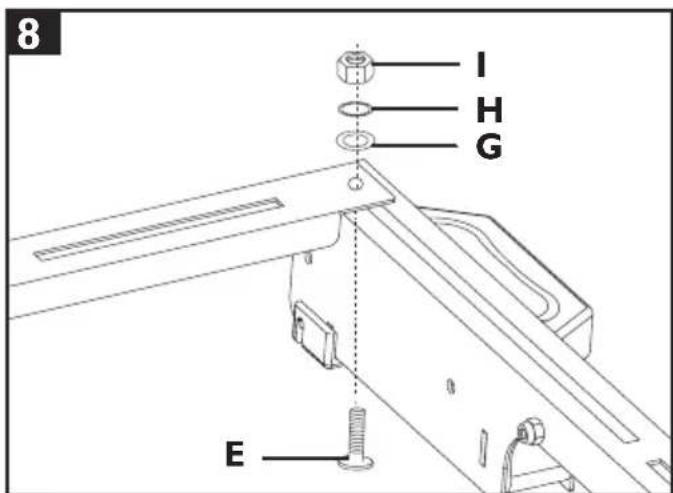

Positionieren Sie die Querstangen (C) auf den Aufnahme-Sets (B) und sichern Sie diese mit 4 Schlossschrauben (E), 4 Unterlegscheiben (G), 4 Federscheiben (H) und 4 Sechskantmattern (I). (Abb. 8-9)

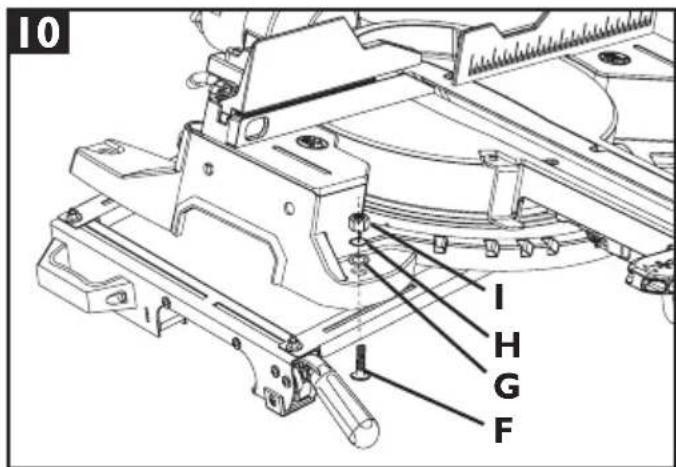

Stellen Sie Ihr Elektrowerkzeug auf die Querstangen (C). (Abb. 10)
Befestigen Sie das Elektrowerkzeug auf jeder Querstange mit 4 Schlossschrauben (F), 4 Unterlegscheiben (G), 4 Federscheiben (H) und 4 Sechskantmattern (I).
Ziehen Sie die Schrauben nach der Montage an.
Befestigen Siedie Aufnahme-Sets mit dem Elektrowerkzeug auf dem Arbeitsstich wie auf Seite 8 beschrieben.

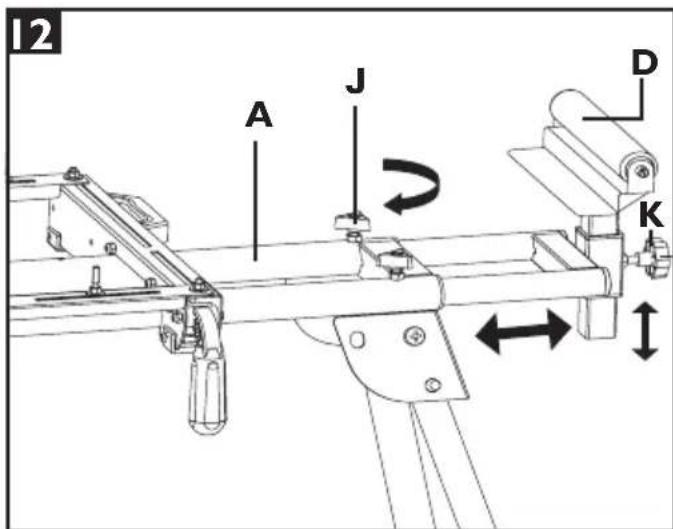

Längenanschlag verwenden Abb. 12

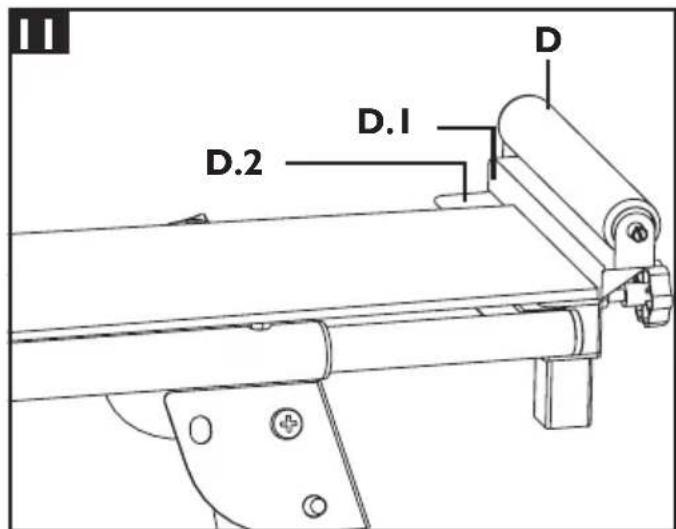

Die Werkstückkauflagen (D) verfügen über integrierte Längenanschläge (D.2) zur gleichzeitigen Ablängung mehrerer Holzstücke. (Abb. 11)

Losen Sie den Feststellknauf (K) auf der gewünschten Arbeitsstichscheite und stellen Sie die Höhe der Werkstückauflage (D) so ein, dass die Auflagefläche (D.2) hohengleich mit der Werkstückauflage der Säge ist. (Abb. 12)
Losen Sie die Knäufe (J) und verschiben Sie die Werkstückauflage horizontal.
Stellen Sie den gewünschten Abstand zwischen Sageblatt und Anschlagfläche ein (D.1). (Abb. 11)
Ziehen Sie zum Arretieren der Säge die Feststellknäufe (J) an.

REINIGUNG, WARTUNG, LAGERUNG UND TRANSPORT

WICHTIG!

Vor Reinigungsd oder Wartungsarbeiten muss das Elektrowerkzeug ausgeschaltet und der Netzstecker gezogen bzw. der Akku entfernt werden! Es besteht Verletzungsgefahr!

Reinigung

Halten Sie den Arbeitsstisch so staub- und schmutzfrei wie möglich. Reinigen Sie den Arbeitsstisch mit einem sauberen Tuch oder mit niedrig eingestellter Druckluft.
Wir empfehlen eine Reinigung des Arbeitsstisches nach jedem Gebrauch.
Reinigen Sie den Arbeitsstich in regelmäßigen Abständen mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel. Diese konnten die Kunststoffeile des Arbeitsstisches angreifen.

Lagerung

ACHTUNG!

Lagern Sie den Arbeitstisch an einem trockenen Ort. Unbefugte Personen und Kinder)durfen keinen Zugang zum Arbeitstisch haben.

Transport

ACHTUNG!

Transportieren Sie den Arbeitstisch nicht mit laufendem Elektrowerkzeug.

Unterbrechen Sie die Stromzufahr zum Elektrowerkzeug oder entfernen Sie den Akku, bevor Sie den Arbeitstisch umsetzen. Es besteht Verletzungsgefahr durch Stromschlag oder unerwartetes Starten des Elektrowerkzeugs.

Der Arbeitstisch kann von zwei Personen umgesetzt werden, indem er am Rahmen angehoben wird (ziehen Sie den Tisch nicht über den Boden).

Entfernen Sie vor einem Transport in einem Fahrzeug das Elektrogerät. Klappen Sie für den Transport die Beine ein.

Achten Sie bei einem Transport des Arbeitsstisches in einem Fahrzeug darauf, dass dieser gut geschichert ist.

JCB TOOLS GEWÄHRLEISTUNGSBEDINGUGEN

JCB Power Tools gewährt ab Kaufdatum eine Garantie von bis zu 3 Jahren auf Herstellungsehler. Kaufnachweis erforderlich. Ihr gesetzlichen Rechte bleiben hiervon unberührt.

Der Original-Kaufbeleg ist im Garantiefall vorzulegen. Die Garantie beginnt mit dem Kaufdatum auf dem Kaufbeleg und gilt nur für JCB Tools-Produkte, die das CE-Zeichen und eine sightbare Seriennummer/TRagen. In dem unwahrscheinlichen Fall, dass bei ihrem JCB-Elektrowerkzeug innerhalb der Garantiezeit ein Herstellungsehler auftritt, wenden Sie sichitte an den Verkäufer / Händler, bei dem der Antikel gkauft wurde.

Die oben genannte Reparatur oder der Austausch von Produkten wird durchgeführt, vorausgesetzt, dass:

Das Produkt war nur einen fairen Verschleib ausgesetzt.

Das Produkt wurde nicht versehentlich oder kosmetisch beschädigt.

Das Produkt wurde nicht missbraucht und nur in Übereinstimmung mit der mitgelieferten

Bedienungsanleitung verwendet.

Das Produkt war keiner Überlastung oder unzureichenden Wartung und Instandhaltung ausgesetzt.

Das Produkt war keinen anormalen Umgebungsbedingungen oder ungeeigneten

Betriebsbedingungen ausgesetzt.

Reparaturen wurden nicht von Unbefugten durchgeführt und keine Änderungen am Produkt

vorgenommen.

Reparaturen wurden nicht mit Originalersatzteilen durchgeführt.

JCB Power Tools, die für Mietflotten oder im Rahmen von B2B- und Serviceverträgen verwendet werden, sind von diesen Geschäftsbedingungen nicht betroffen.

JCB Tools-Garantien schließen Folgenden aus (sofern zutreffend):

Verschleibteile wie Kohlebürsten.

Batterien, Chucks und Ladegeräte.

Zubehör und Verbrauchsartikel.

Koffer und Werkzeugaufbewährungsprodukte.

Wenn bei Ihr dem Produkt ein Fehler auftritt, wenden Sie sich zusammen mit Ihr dem Kaufbeleg an den Verkauf / Handler, bei dem es gekauft wurde.

Liefer- und Reparaturkosten konnen nach unserem Ermessen anfallen, wenn der Garantieanspruch aus einem der oben dargestellen Grunde ungültig wird. Falls Gebühren nicht akzeptiert werden, wird das Produkt von JCB Tools einbehalten und bleibt Eigentum von JCB Tools.

Nur Produkte, die von autorisierten JCB Tools-Händern gekauft wurden, sind von der Garantie abgedeckt.

JCB TOOLS HAFTET NICT FÜR VERLETZUNGEN ODER FOLGESCHÄDEN, DIE AUS DER VERWENDUNG DIESES PRODUKTS ENTSTEHEN.
