Caractéristiques techniques	Robinet Peerless-AV P131LF, finition chromée, matériau en laiton, débit d'eau de 1,5 GPM.
Utilisation	Conçu pour une utilisation domestique dans les cuisines et salles de bains, compatible avec des systèmes de plomberie standards.
Maintenance et réparation	Facile à entretenir, nettoyage régulier recommandé pour éviter l'accumulation de calcaire.
Sécurité	Conforme aux normes de sécurité en vigueur, équipé d'un système anti-retour pour éviter la contamination de l'eau.
Informations générales	Garantie limitée de 5 ans, installation facile avec instructions fournies, pièce de rechange disponible.

FOIRE AUX QUESTIONS - P131LF Peerless-AV

Comment installer le robinet Peerless-AV P131LF ?

Pour installer le robinet, commencez par couper l'eau et retirer l'ancien robinet. Suivez ensuite le manuel d'installation fourni, en veillant à bien connecter le robinet aux tuyaux d'alimentation en eau. Assurez-vous que toutes les joints sont correctement installés pour éviter les fuites.

Quels matériaux sont utilisés dans la fabrication du robinet Peerless-AV P131LF ?

Le robinet Peerless-AV P131LF est fabriqué en laiton de haute qualité, avec une finition en chrome pour assurer durabilité et résistance à la corrosion.

Comment résoudre un problème de fuite avec le robinet ?

Si vous constatez une fuite, vérifiez d'abord les joints et les connexions. Serrez les écrous si nécessaire. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou de contacter un professionnel.

Le robinet est difficile à tourner, que faire ?

Si le robinet est difficile à tourner, cela peut être dû à des dépôts de calcaire. Essayez de nettoyer le mécanisme avec un mélange de vinaigre et d'eau. Si le problème persiste, il se peut qu'il soit nécessaire de remplacer le cartouche.

Quelle est la pression d'eau recommandée pour le robinet Peerless-AV P131LF ?

La pression d'eau recommandée pour le robinet est comprise entre 1,0 et 5,5 bars pour un fonctionnement optimal.

Peut-on utiliser des produits chimiques pour nettoyer le robinet ?

Il est recommandé d'éviter les produits chimiques abrasifs qui peuvent endommager la finition du robinet. Utilisez plutôt un nettoyant doux et de l'eau pour l'entretien régulier.

Où trouver des pièces de rechange pour le robinet Peerless-AV P131LF ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs agréés. Assurez-vous d'avoir le modèle et le numéro de série à portée de main lors de la commande.

MODE D'EMPLOI P131LF Peerless-AV

Inscrivez le numéro de modèle ici pour pouvoir le retrouver.

ASSEMBLY PARTS LISTLISTA DE PIEZAS PARA LA INSTALACIÓNLISTE DES PIÈCES
DescriptionDescripciónDescription	QuantityCalidadQuantité
	P130LF	P131LF	P135LF	P136LF	P136LF-M	P138LF-M
FaucetLlaveRobinet	1	1	1	1	1	1
GasketEmpaqueJoint	1	1	1	1	1	1
Mounting Washers & NutsArandelas de Montaje y TuercasRondelles et Écrous	2	2	2	2	2	2
Coupling NutsTuercas de AcoplamientoÉcrou de Raccordement	2	2	2	2	2	2
Lift RodBarra de AlzarTige de Manoeuvre	NA	NA	1	1	1	NA
Pop-UpDesagüe automáticoRenvoi Mécanique	NA	NA	1	1	1	1

Durée d'installation estimée

La durée d'installation de ce robinet est estimée à 45 minutes. La durée d'installation estimée du renvoi mécanique est de 30 minutes. Ces estimations n'incluent pas la dépose du vieux robinet et du vieux renvoi.

The Peerless Installation Helpline 1-800-438-6673 www.peerless-faucet.com

Manuel d'instructions Imprimé en Chine

SINGLE HANDLE LAVATORY FAUCET MODELS P130LF, P131LF, P135LF, P136LF, P136LF-M & P138LF-M

ROBINET À UNE MANETTE POUR LAVABO MODELES P130LF, P131LF, P135LF, P136LF, P136LF-M ET P138LF-M

Choisissez des raccords compatibles 1/2 po IPS. Tubes-raccords à portée sphérique (tube en cuivre 3/8 po d. e.) ou raccords de robinet 1/2 po IPS.

Composé d'étanchéité à la silicone : (NON fournis)

Si la surface de l'évier est inégale, appliquez du composé d'étanchéité à la silicone sous la base du robinet.

pour pose et dépose de robinet

Laissez le dégagement nécessaire aux mouvements de la tirette et des manettes.

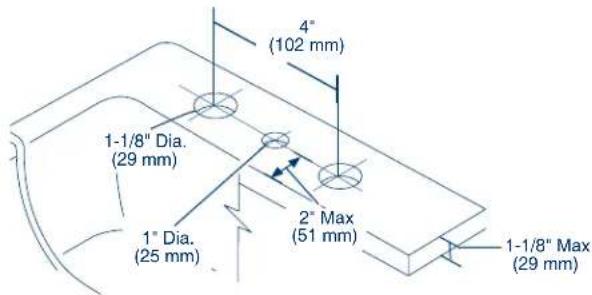

4" (102 mm) 1-1/8" Dia. (29 mm) 2" Max (51 mm) 1" Dia. (25 mm) 1-1/8" Max (29 mm)

Garantie à vie limitée peerless ® sur le robinet et son fini

Toutes les pièces et tous les finis du robinet Peerless® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui est valide tant que celui-ci demeure propriétaire de sa maison. Peerless Faucet Company recommande à l'acheteur de confier l'installation et la réparation du robinet à un plombier compétent.

Pendant la période de garantie, Peerless Faucet Company remplacera GRATUITEMENT toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de conception pour autant que le produit ait été installé, utilisé et entretenu normalement. Pour obtenir des pièces de rechange, veuillez appeler au 1-800-438-6673 (aux É.-U. et au Canada) ou faire parvenir votre demande par écrit à l'une des adresses suivantes :

Aux États-Unis

Peerless Faucet Company

55 E. 111th Street

Indianapolis, IN 46280

Au Canada

Peerless Faucet Canada

La présente garantie prévoit le remplacement de toutes les pièces défectueuses, y compris le fini, mais elle se limite à ces deux éléments. LES FRAIS DE MAIN-D'OEUVRE ET/OU LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT AINSI QUE TOUS LES PERTES OU LES DOMMAGES DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA

GARANTIE. Dans les États ou les provinces où il est interdit d'exclure ou de limiter la responsabilité à l'égard des dommages consécutifs ou indirects, les exclusions ou les limites susmentionnées ne s'appliquent pas. Toutes les demandes de règlement présentées à Peerless Faucet Company en vertu de la présente garantie doivent être accompagnées de la preuve d'achat (original de la facture) du premier acheteur.

La présente garantie ne s'applique pas aux robinets installés dans les établissements industriels ou commerciaux ou dans les places d'affaires (y compris, sans s'y limiter, les habitations multifamiliales) qui sont protégés par une garantie étendue de cinq ans prenant effet à compter de la date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celles de la présente garantie. La présente garantie s'applique aux robinets Peerless® fabriqués après le 1er janvier 1995.

La présente garantie ne s'applique pas aux produits qui ont été endommagés à la suite d'une mauvaise utilisation, d'une utilisation abusive, d'une négligence ou de l'utilisation de pièces de rechange autres que des pièces de rechange d'origine Peerless®.

La présente garantie vous donne des droits précis qui varient selon votre lieu de résidence. Elle s'applique uniquement aux produits qui ont été installés aux États-Unis, au Canada et au Mexique.

Instructions de nettoyage

Ce produit doit être nettoyé avec soin.

Pour le nettoyer :

- Essuyez-le doucement avec un chiffon humide.

• Asséchez-le avec un chiffon doux.

Avertissement:

N'employez pas le nettoyant pour salle de bain Scrubbing Bubbles® ni le Nettoyant de Lavabos, de Baignoires et de Carreaux Lysol® sur les manettes et les poignées sphériques transparentes. Ces produits peuvent faire fissurer les poignées et les manettes ou les abimer gravement. Si ces poignées ou ces manettes sont aspergées accidentellement par l'un ou l'autre des produits mentionnés, les essuyer immédiatement à l'aide d'un chiffon de coton doux.

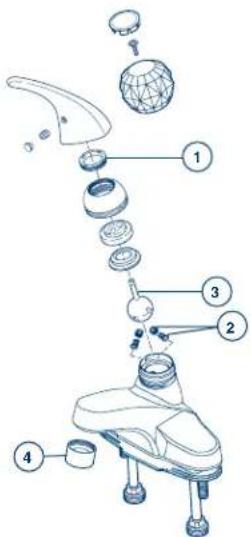

Interrompez l'arrivée d'eau

Pour remplacer une pièce, veuillez suivre les instructions à l'endos du kit de réparation.

Le robinet fuit par le dessous de la poignée :

Retirez la poignée et serrez l'anneau de réglage (1).

Le robinet fuit par la sortie du bec :

Remplacez les sièges et les ressorts (2).

Si le robinet a un très faible débit :

A. Enlevez l'aérateur (4) et nettoyez-le.

B. Nettoyez les sièges et les ressorts (2).

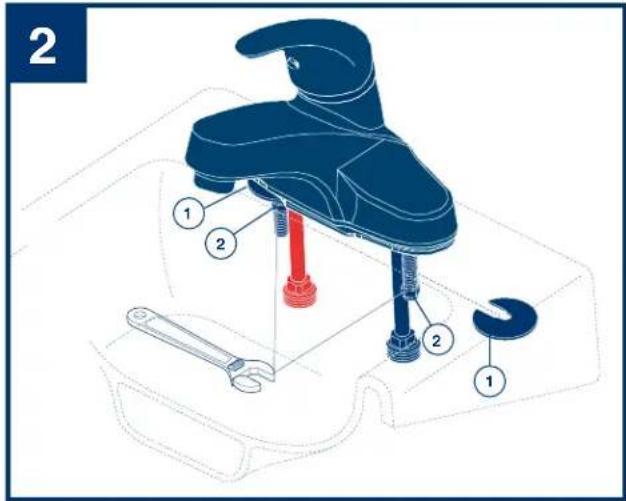

INTERROMPEZ L'ARRIVÉE D'EAU. Débranchez le vieux robinet et enlevez-le. Placez le joint (1) contre le dessous du robinet neuf. Montez les écrous (2) sur les goujons. Introduisez le robinet dans les orifices de montage de l'évier.

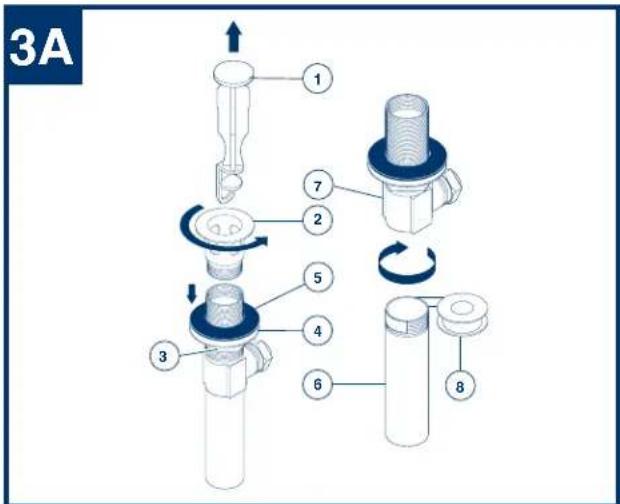

3A 1 2 7 5 4 6 8

Renvoi mécanique en métal

Enlevez la bouchon (1) et la collerette (2). Serrez l'écrou (3) pour le faire descendre complètement. Poussez la rondelle (4) et le joint (5) vers l'bas. Enlevez le raccord droit de vidange (6) du corps (7), appliquez du ruban de Teflon® (8), puis remettez raccord droit en place.

2 1 2 2 1

Deslice la arandela (1) hasta su sitio debajo del lavamanos y entre los separadores con las ranuras alrededor de las tubificaciones. Coloque las arandelas de montaje y las tuercas (2) en los pernosítica NOTA: Consulte con los pasos3A-3D para la instalación del desagüe automático o los pasos 4A-4D para la instalación del desagüe plástico automático para la instalación del filtro de red se refiere a los pasos 5A-5D. Para los modelos sin desagüe automático, continúcon el paso 6. Introduisez les rondelles (1) entre l'évier et les écrous, en passant la fente autour des tubes. Fixez le robinet à l'évier en serrant les écrous (2) à l'aide d'une clé. NOTE : Pour installer unrenvoi mécanique en métal, consultez les étapes3A à 3D; pour installer un renvoi mécanique en plastique, consultez les étapes 4A à 4D. pour l'installation de filtre grille référez-vous aux étapes 5A-5D. S'il s'agit d'un modèle sans renvoi mécanique, allez à l'étape 6.

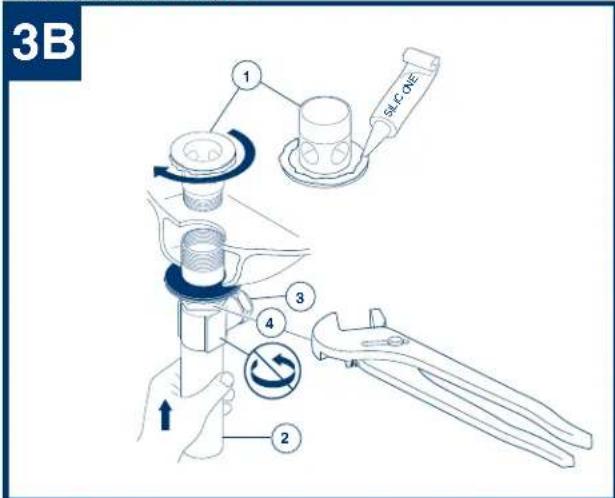

3B 1 S-ONE 2 3 4

Appliquez du composé à la silicone sous la collerette (1). Introduisez le corps (2) dans le lavabo, puis vissez la collerette (1) dans le corps (2). Le pivot (3) doit faire face au robinet. Tirez l'ensemble vers le bas fermement et maintenez-le en place. PRENEZ GARDE DE LE TORDRE. Serrez l'écrou contre la rondelle et le joint, puis enlevez le surplus de composé à la silicone (4).

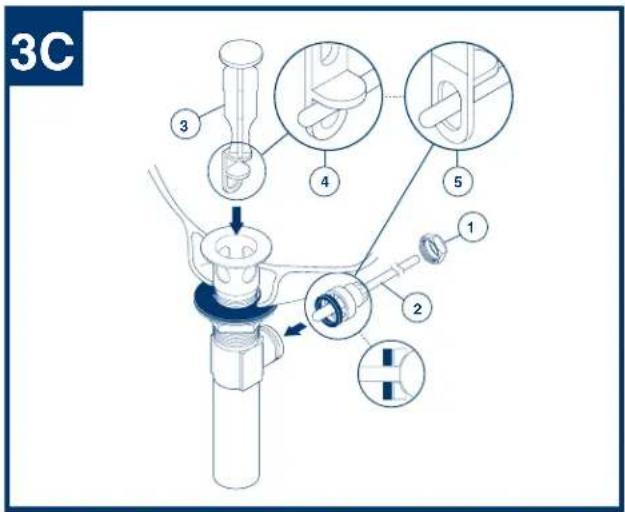

3C 1 2 3 4 5

Enlevez l'écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3) de manière que la bonde soit amovible (4) ou non amovible (5). Serrez l'écrou (1) du pivot à la main.

Enlevez l'écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3) de manière que la bonde soit amovible (4) ou non amovible (5). Serrez l'écrou (1) du pivot à la main.

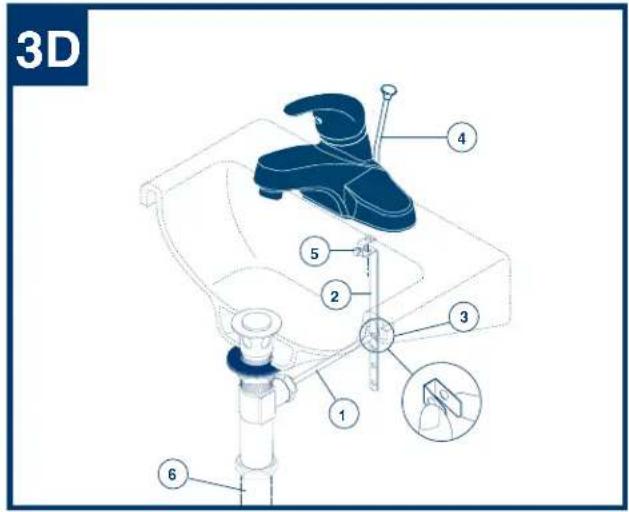

3D 4 5 2 3 1 6

Fixez la tige horizontale (1) au feuillard (2) à l'aide de l'agrafe (3). Installez la tige de manœuvre (4) et serrez la vis (5). Fixez l'ensemble au renvoi (6).

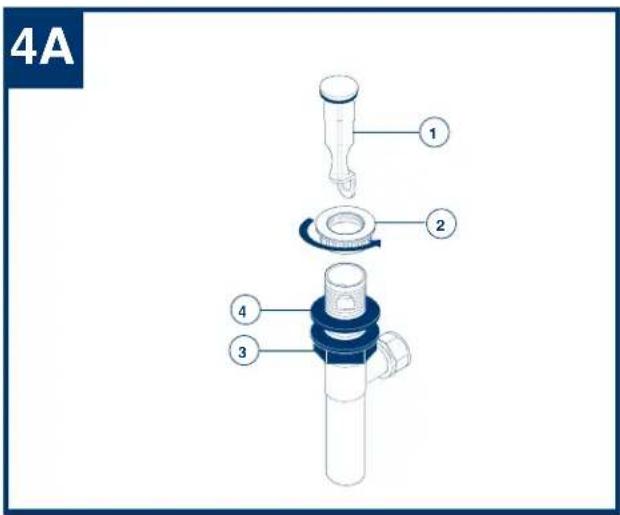

4A 1 2 3 4

Renvoi mécanique en plastique

Installez le renvoi mécanique. Enlevez la bonde (1) et la collerette (2). Vissez l'écrou (3) à fond. Faites glisser le joint (4) vers le bas.

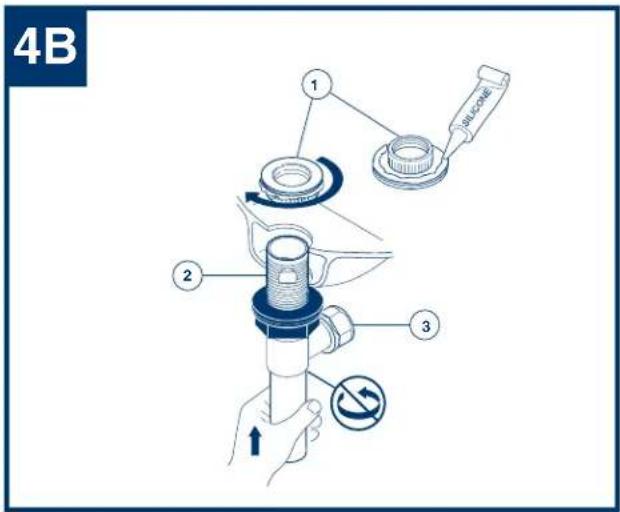

4B 1 2 3

Appliquez du composé d'étanchéité sous la collerette (1). Introduisez le corps (2) dans l'évier. Vissez la collerette sur le corps. Le trou divot (3) doit se trouver face à l'arrière de l'évier. Tirez l'ensemble fermement vers le bas et maintenez-le en place. NE LE TOURNEZ PAS. Serrez l'écrou et enlevez le surplus de composé d'étanchéité.

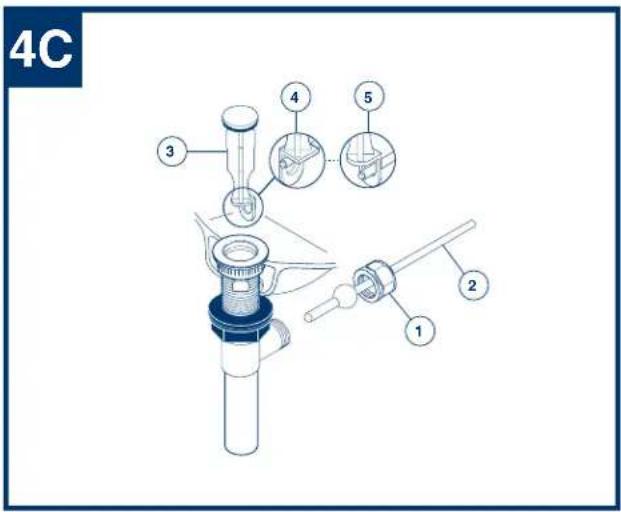

4C 1 2 3 4 5

Enlevez l'écrou de pivot (1). Installez la tige horizontale (2) et la bonde (3) pour qu'elle soit amovible (4) ou non amovible (5). Serrez l'écrou à la main (1).

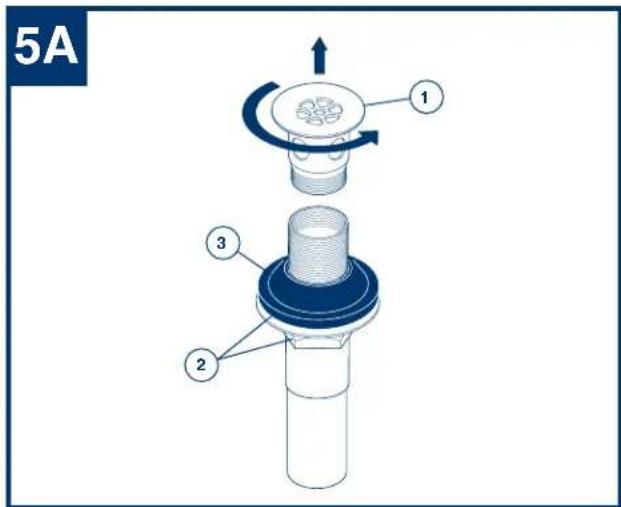

5A 1 2 3

Renvoi mécanique en tamis de grille

Retirez la collerette de la crépine (1). Vissez l'écrou avec la rondelle (2) autant que possible. Abaissez le joint (3) contre l'écrou et la rondelle.

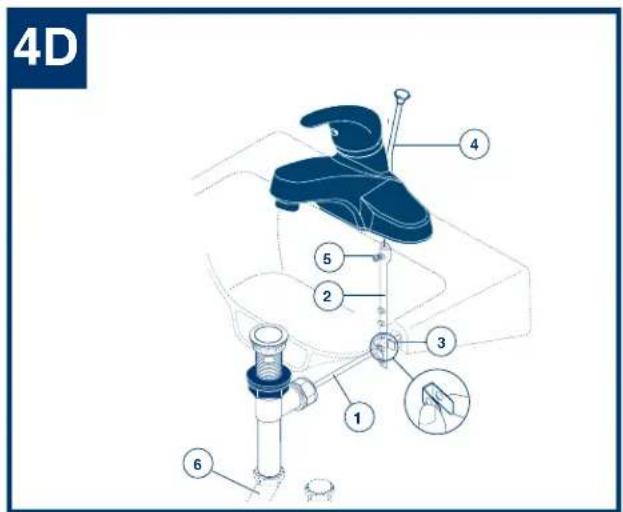

4D 1 2 3 4 5 6

Attache la barre horizontale (1) à la sangle (2) en utilisant le clip (3). Installe la barre élévatoire (4), serre le boulon (5). Connecte l'ensemble au drain (6).

Connectez la barre horizontale (1) à la barre chata (2) en utilisant le gancho (3). Installez la barre elevadora (4), serrez le tornillo (5). Connectez l'ensemble au drenaje (6).

Fixez la tige horizontale (1) au feuillard (2) à l'aide de l'agrafe (3). Installez la tirette (4) et serrez la vis (5). Raccordez l'ensemble au renvoi (6).

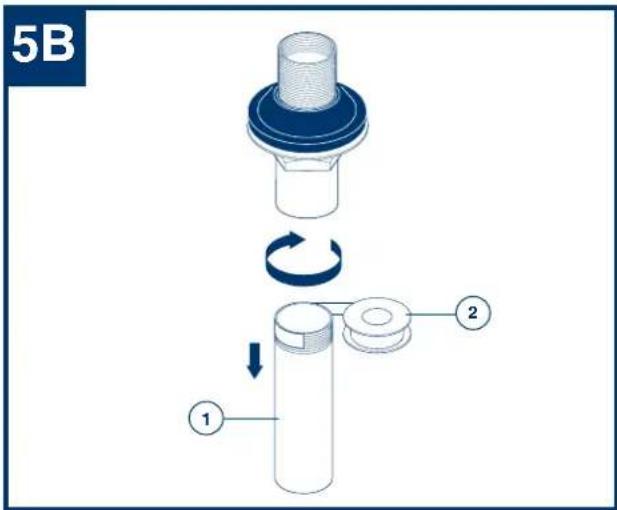

5B 1 2

Enlevez le raccord droit de vidange (1) et appliquez du ruban de Téflon® (2) sur les filtres. Remettez le raccord en place.

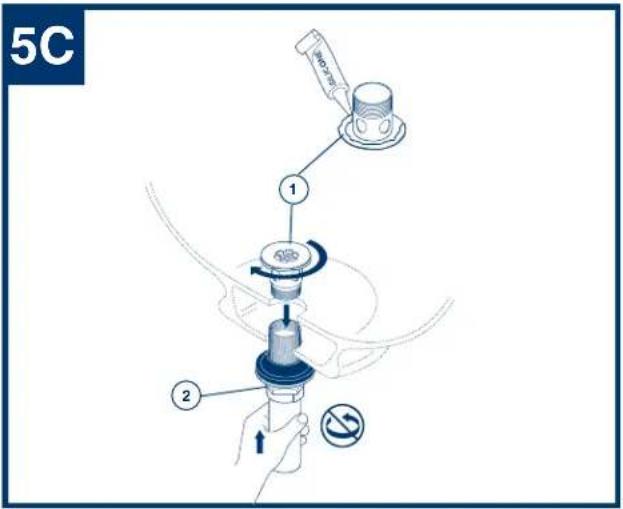

5C 1 2

'ensemble de la grille et de la crépine (2) par le dessous du lavabo. Remettez la collerette en place et vissez-la à fond.

Appliquez du composé à la silicone contre le dessous de la collerette de la crépine (1). Introduisez la crépine (2) dans l'orifice par le dessous du lavabo. Remettez la collerette en place et vissez-la à fond.

Tirez la crépine vers le bas dans l'orifice et vissez l'écrouondreelle et le joint (1). NE FAITES PASURNER LACRÉPINE EN SERRANT L'ÉCROU CAR LE COMPOSÉ TÉTANCHÉITÉ POURRA PERDRE SON EFFICACITÉNLEVEZ LE COMPOSÉ D'ÉTANCHÉITÉ EN TROP. Fixez l'ensemble au renvoi.

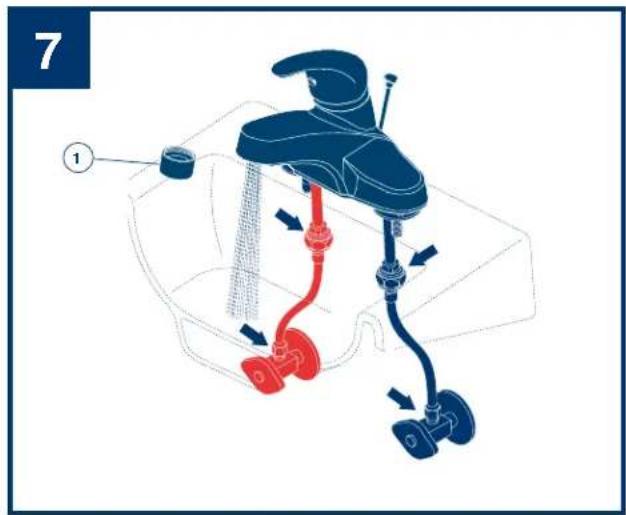

7 ①

FLUSHSYSTEM/CHECKFORLEAKS.

RINÇAGE DE L'INSTALLATION ÉTÉRIFICATION DE L'ÉTANCHÉITÉ. Enlevez l'aérateur (1). Tournez les manettes d'eau chaude et d'eau froide pour les amener en position de plein débit et laissez l'eau s'écouler une minute. Pendant que l'eau s'écoule, vérifiez l'étanchéité. Remettez l'aérateur en place.
