Type de produit	Fontaine à eau réfrigérée avec remplisseur de bouteille
Marque	Elkay
Modèle	EZOTL8WSLK
Réfrigérant	HFC-134A
Alimentation électrique	115 V, 60 Hz, 8 A (estimation pour un refroidisseur standard)
Protection électrique requise	Interrupteur de circuit de défaut à la terre (GFCI)
Pression de vapeur réglée en usine	35 psi
Réglage du jet	Vis sous la barre de poussée ; ajuster pour que le jet frappe le bassin à 165 mm du barboteur
Fonctions principales	Refroidissement d'eau, remplissage de bouteille, distribution par bouton-poussoir
Matériau du panneau	Acier inoxydable, finition miroir
Entretien et nettoyage	Eau tiède savonneuse ou nettoyant doux ; éviter produits abrasifs, corrosifs ou à base de pétrole
Nettoyage du miroir / inox	Savon doux et eau ou Windex avec un chiffon doux
Sécurité	Débrancher avant toute réparation ; installation obligatoire avec GFCI
Installation	Support de suspension mural, raccordement eau et drain, branchement électrique
Accessoires inclus	Support de suspension, siphon, panneaux avant et inférieur
Réparabilité	Accès par panneaux avant et inférieur ; composants remplaçables : barboteur, électrovanne, régulateur, interrupteurs
Garantie constructeur	Annulée en cas d'utilisation de produits chimiques corrosifs ou abrasifs
Dimensions approximatives	Hauteur : 102 cm, Largeur : 41 cm, Profondeur : 36 cm (estimation pour modèle similaire)
Poids approximatif	25 kg (estimation pour refroidisseur avec remplisseur)

FOIRE AUX QUESTIONS - EZOTL8WSLK Elkay

Comment nettoyer la fontaine à eau Elkay EZOTL8WSLK ?

Utilisez de l'eau tiède savonneuse ou un nettoyant domestique doux. Pour les surfaces en inox ou miroir, utilisez un savon doux et de l'eau ou du Windex avec un chiffon doux. Évitez les produits abrasifs ou à base de pétrole, car ils annulent la garantie.

Comment régler la hauteur du jet d'eau ?

La pression est réglée en usine à 35 psi. Si nécessaire, ajustez la vis située sous la barre de poussée (côté gauche). Tournez dans le sens horaire pour augmenter le jet, antihoraire pour le diminuer. Le jet doit frapper le bassin à environ 165 mm du barboteur.

Que faire si la fontaine ne refroidit plus ?

Vérifiez d'abord l'alimentation électrique et que le GFCI n'a pas déclenché. Si le problème persiste, le système de réfrigération peut nécessiter une intervention. Débranchez l'appareil et contactez un professionnel.

Puis-je installer la fontaine moi-même ?

L'installation nécessite des compétences en plomberie et électricité. Un support de suspension mural doit être solidement fixé. Suivez les instructions de la notice, et assurez-vous que le circuit est protégé par un GFCI. En cas de doute, faites appel à un installateur qualifié.

Comment remplacer le barboteur ?

Débranchez l'alimentation. Accédez au barboteur par le panneau d'accès sous le collecteur d'air. Desserrez l'écrou de blocage et retirez la tubulure du raccord rapide. Remontez en sens inverse. Consultez la section 'Utilisation des raccords rapides' dans la notice.

Que signifie le voyant ou le bruit de cliquetis ?

Un cliquetis normal se produit lorsque l'interrupteur et l'électrovanne s'activent lors de la pression du bouton-poussoir. Si le bruit est anormal, vérifiez que l'écrou du régulateur est correctement serré et que le ressort de détente est en position relâchée.

Quel type de réfrigérant est utilisé ?

Le modèle EZOTL8WSLK utilise le réfrigérant HFC-134A. Toute intervention sur le circuit frigorifique doit être effectuée par un technicien certifié.

La fontaine peut-elle fonctionner sans raccordement à l'eau ?

Non, elle nécessite un raccordement à l'eau courante et un drain. L'alimentation en eau doit être conforme aux normes locales.

Comment accéder aux composants internes pour l'entretien ?

Retirez le panneau inférieur (6 vis) pour accéder au système de réfrigération et à la plomberie. Pour le panneau supérieur, retirez d'abord le panneau inférieur, déconnectez le drain, puis retirez les 4 vis des pattes du panneau supérieur.

Où puis-je trouver des pièces de rechange ?

Contactez Elkay ou un distributeur agréé. Les pièces courantes comme le barboteur, l'électrovanne ou les panneaux sont disponibles. Utilisez toujours des pièces d'origine pour préserver la garantie.

MODE D'EMPLOI EZOTL8WSLK Elkay

Manuel d'installation et utilisation

EZ™ & LZ™ Stations versatiles de remplissage de bouteille Série et Refroidisseurs

Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

Sur la photo, c'est une unité seulement sans remplissage de la bouteille.

Utilise HFC-134A réfrigérant

Utilise refrigerante HFC-134A

Utilise du fluide frigorigène HFC-134A

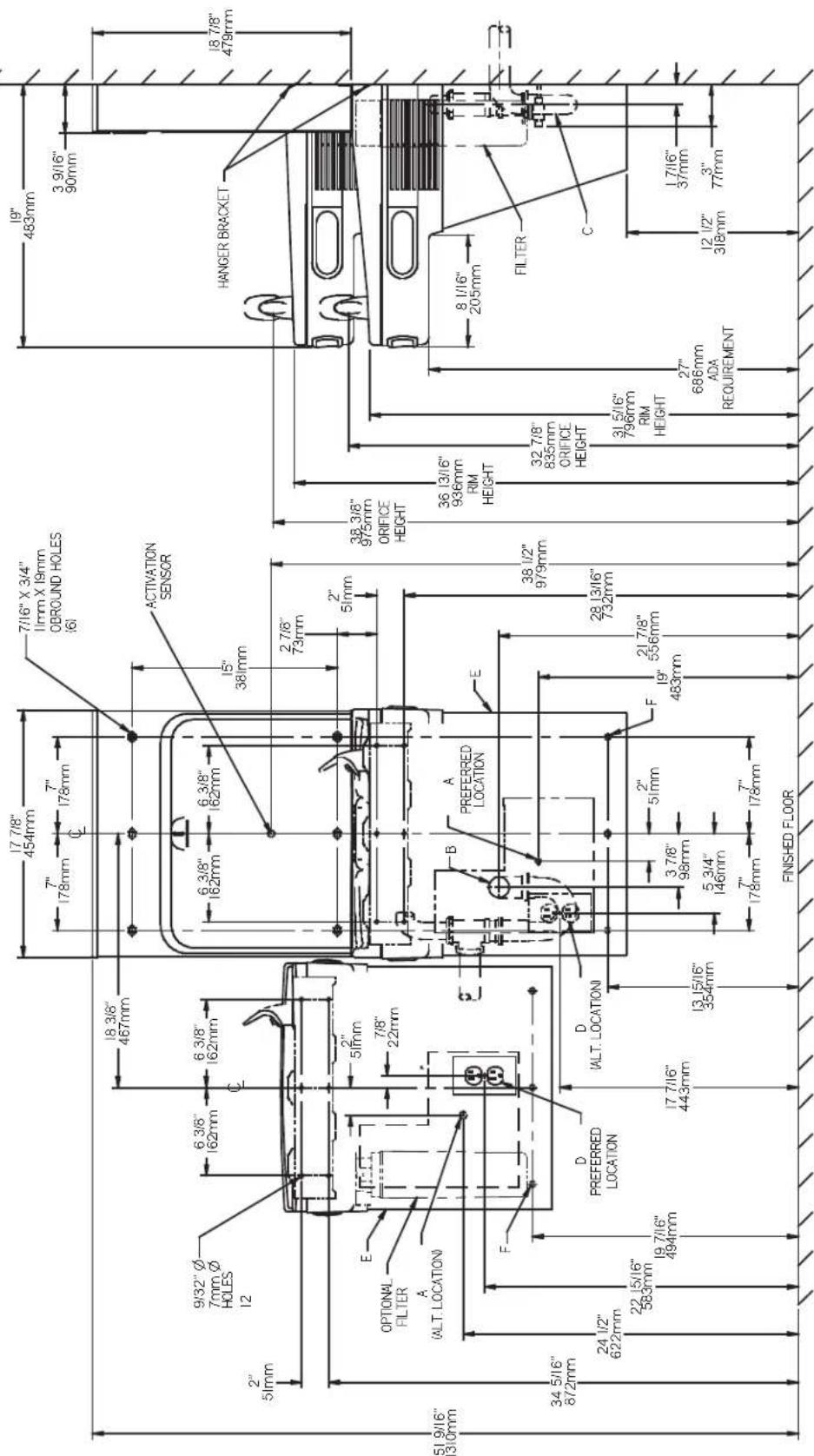

STANDARD ROUGH-IN FOR LEFT-HAND HIGH, BOTTLE FILLER LOW MODELS

Les nouvelles installations doivent employer l'interrupteur de circuit moulu de défaut (GFCI)

REFRIGERATED UNIT MUST BE INSTALLED ON RIGHT-HAND SIDE.

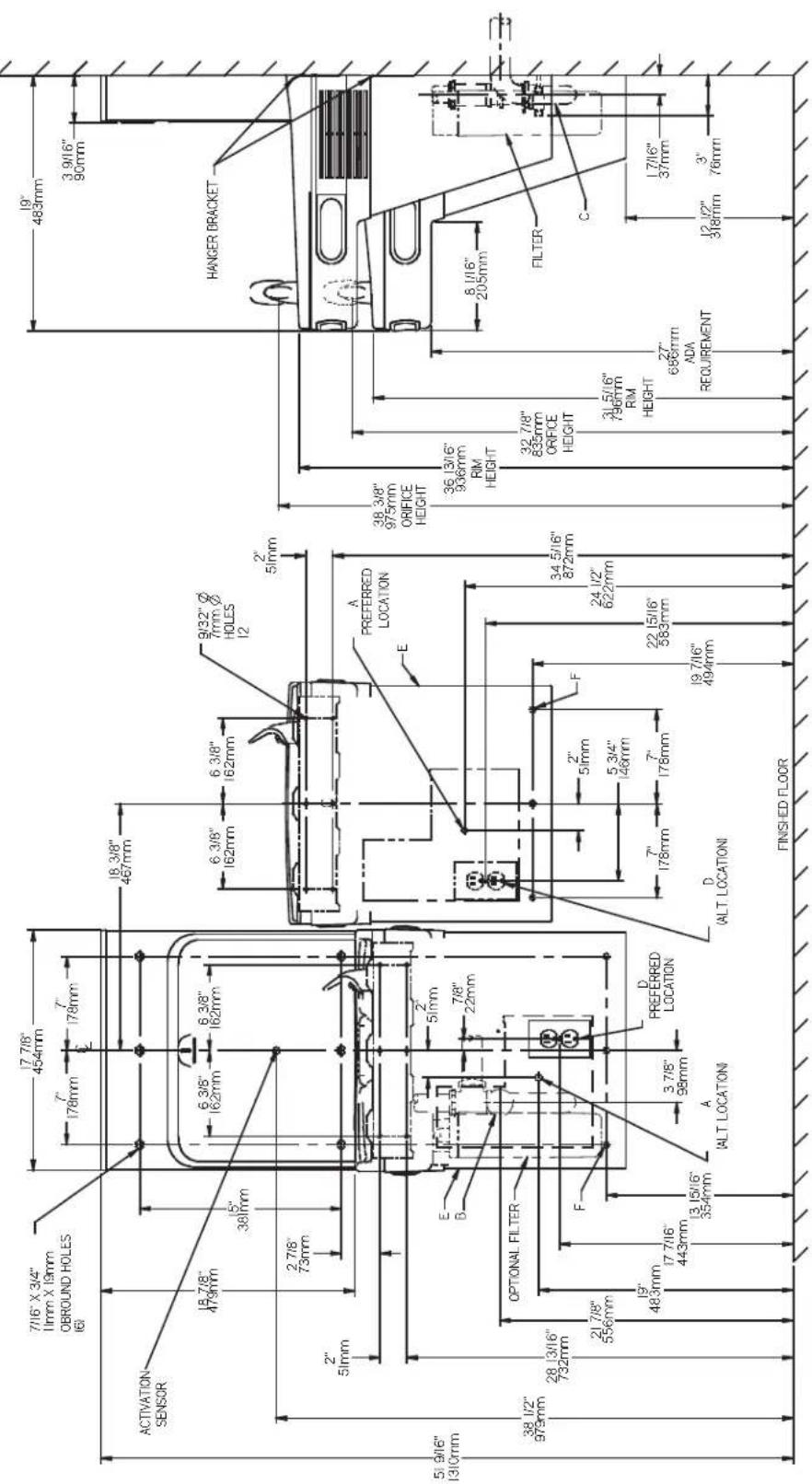

ALTERNATE ROUGH-IN FOR RIGHT-HAND HIGH, BOTTLE FILLER LOW MODELS REQUIRES BASIN ASSY CHANGE. SEE PAGES 11-13 FOR INSTRUCTIONS

*Les nouvelles installations doivent employer l'Interrupteur de circuit moulu de défaut (GFCI)

REFRIGERATED UNIT MUST BE INSTALLED ON RIGHT-HAND SIDE.

LEGEND/LEYENDA/LÉGENDE

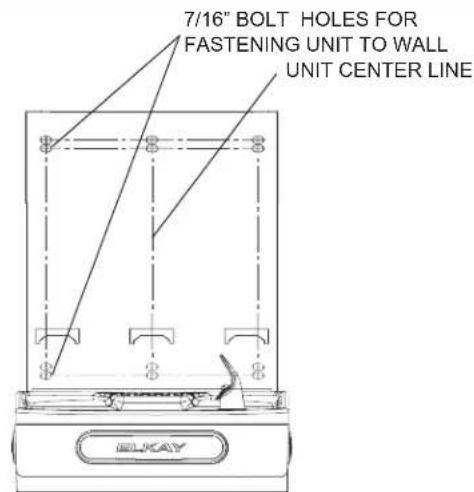

1) Retirez le support de suspension fixé au dos du refroidisseur en retirant une (1) vis.

2) Montez le support de suspension comme indiqué dans la figure 2, 3, 4 et 5.

REMARQUE: Le support de suspension doit être accroché sûrement. Renforcez le soutien du mur par l'ajout d'un élément porteur fixe si le mur ne peut pas, à lui tout seul, offrir un soutien suffisant. Fixez le support au mur en utilisant des trous de fixation de 6 ¼ pouces de diamètre.

Installation du refroidisseur

3) Pendez le refroidisseur au support de suspension. Assurez-vous que le support est correctement inséré dans les emplacements au dos du refroidisseur, comme indiqué dans la figure 2, 3, 4 et 5.

4) Retirez les quatre vis maintenant en place le panneau frontal au bas du refroidisseur. Retirez le capot inférieur en tirant vers le bas et mettez-le de côté.

5) Reliez l'alimentation en eau — Référez-vous à la remarque 4 des Instructions Générales.

6) Mettez en place le siphon. Retirez l'écrou coulissant et le joint statique du siphon et installez-les sur la conduite résiduaire du refroidisseur en vérifiant bien que l'extrémité de la conduite résiduaire entre dans le siphon. Installez l'écrou coulissant et le joint statique au siphon et serrez fortement.

IMPORTANT: Au cas où il serait nécessaire de couper le drain, déserrrez la vis située sur la gaine noire en caoutchouc et retirez le tube, puis vérifiez qu'il n'y a pas de fuites avant de remonter.

7) Installation de remplissage de bouteille par page (11).

8) Branchez l'alimentation électrique.

Voir également le chapitre instructions générales

9) La pression de la vapeur a été réglée en usine à 35 psi. Si la pression d'approvisionnement change considérablement de ceci, ajustez la vis place du côté gauche au-dessous de la barre de poussée assurée sur la barre transversale. Le réglage dans le sens des aiguilles d'une montre augmente le jet, et dans le sens inverse le diminue.

Pour un meilleur réglage, le jet doit frapper le bassin à une distance d'environ 6 pouces et demi (165 mm) du barboteur sur la pente descendante du bassin.

REMARQUE: Si un flot continu se déclenche à la fin du cycle de compression, tournez le Contrôle de refroidissement d'un quart de tour dans le sens inverse des aiguilles d'une montre.

10) Remettez le panneau frontal en place en vérifiant que le couvre-joint métallique est bien installé à l'intérieur de l'enveloppe de protection supérieure. Revissez les quatre vis serrées précédemment.

Entretien

Utiliser de l'eau tiède savonneuse ou des produits de nettoyage domestiques doux pour nettoyer les panneaux extérieurs des refroidisseurs EZ. Une prudence supplémentaire est requise lors du nettoyage du miroir ou des panneaux inox. Ces éléments peuvent se rayer facilement et doivent être uniquement nettoyés à l'aide de savon doux et d'eau ou de liquide nettoyant pour vitres Windex et d'un chiffon doux et propre. L'utilisation de produits chimiques corrosifs et de nettoyants abrasifs ou dérivés du pétrole annulera la garantie constructeur.

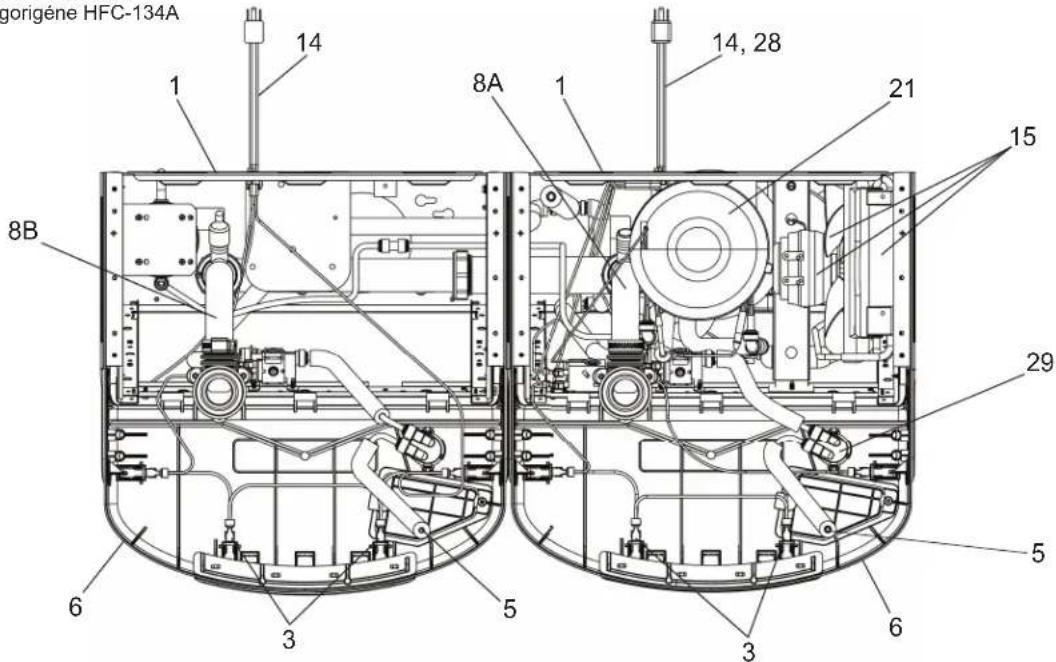

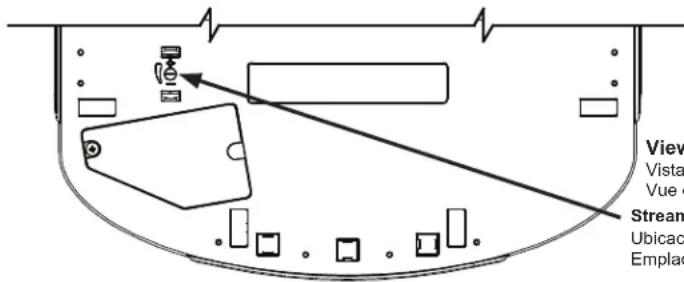

Vue de dessous du bassin du Saint-Suaire

Emplacement de réglage hauteur Stream

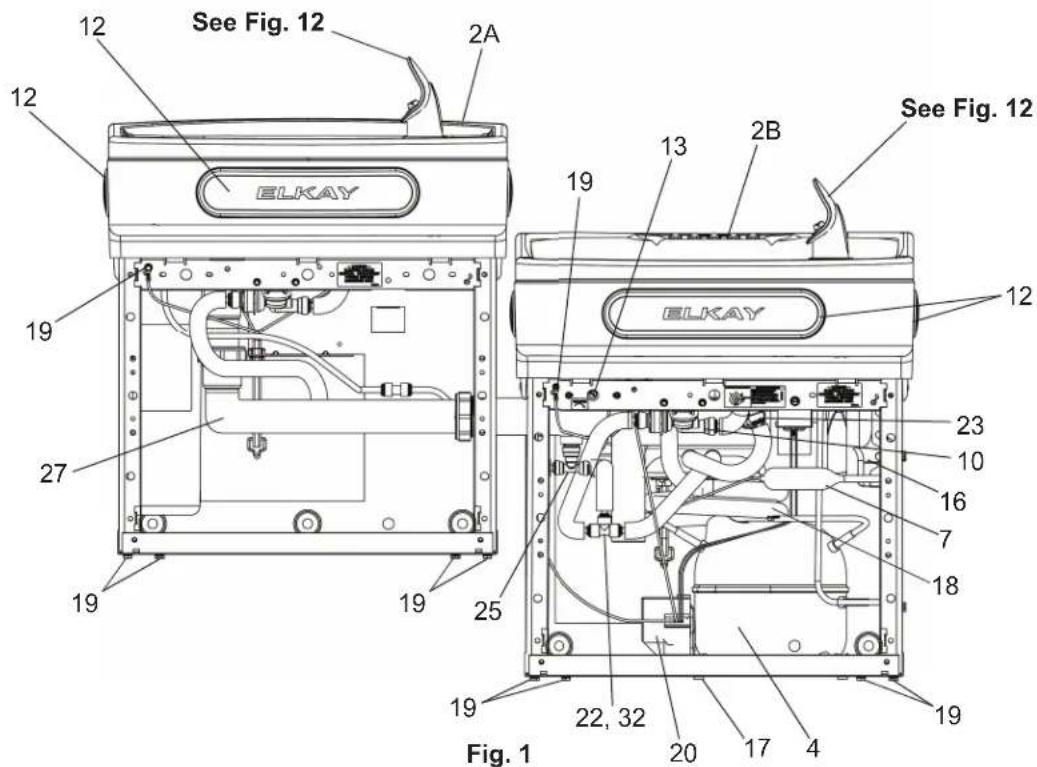

Enveloppes de protection supérieure et inférieure

Pour accéder au système de réfrigération et aux raccords de plomberie, retirez les six vis situées au bas du refroidisseur pour retirer l'enveloppe inférieure.

Pour retirer l'enveloppe supérieure afin d'avoir accès aux boutons-poussoir, au régulateur, à l'électro-robinet ou à tout autre composant situé au sommet de l'unité, retirez l'enveloppe inférieure, déconnectez le drain, retirez les quatre vis des pattes situées le long de l'arête inférieure de l'enveloppe supérieure, et débranchez les deux câbles ainsi que le raccordement en eau.

Barboteur

Pour déposer le barboteur, débranchez d'abord l'alimentation électrique. Le dessous du barboteur est accessible par le bas du panneau d'accès sur la face inférieure du collecteur d'air. Déposez le panneau d'accès en retirant la vis de retenue. Pour déposer le barboteur, desserrez l'écrou de blocage du dessous du barboteur et retirez la tubulure à partir du raccord rapide conformément à la section Utilisation des raccords rapides dans les instructions générales. Une fois le travail terminé, replacez le panneau d'accès et la vis de

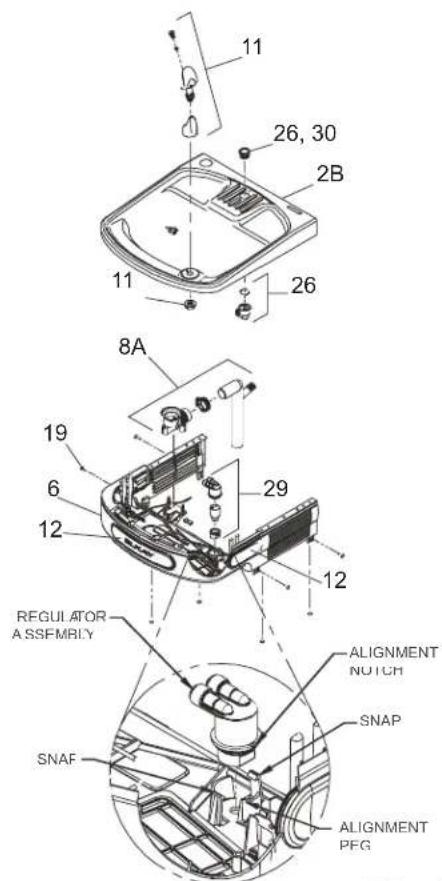

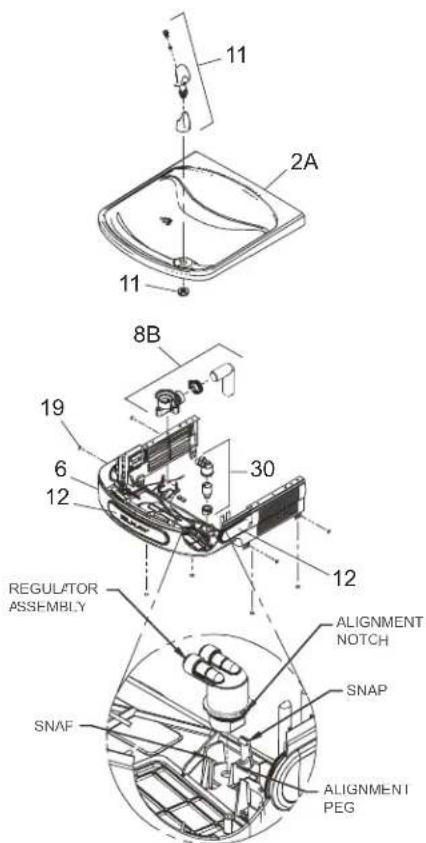

Interrupteurs derrière le bouton-poussoir

Le refroidisseur EZ a un fonctionnement similaire à celui d'un capteur photoélectrique, dans le sens où le règleur est toujours complètement ouvert mais ne dispense de l'eau que lorsque l'on presse le bouton-poussoir (composant 6 ou 7). Un cliquetis se produit quand l'interrupteur et l'électrorobinet se mettent en marche. Un seul écrou de règleur maintient le règleur en position ouverte en permanence. Lors de l'installation de l'écrou, le ressort de détente doit être en position relâchée pendant le réglage de l'écrou.

Afin de retirer les barres latérales, pressez les pattes évasées de l'intérieur et tirez doucement. Pour réinstaller les barres latérales, la partie avant est d'abord insérée. En gardant l'interrupteur relâché, encastrez l'arrière du bouton-poussoir en position.

Fig. 6

Fig. 7
